BEDIENUNGSANLEITUNG RFS-050 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LINIENREIBMASCHINE

RFS-065/RFS-050

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

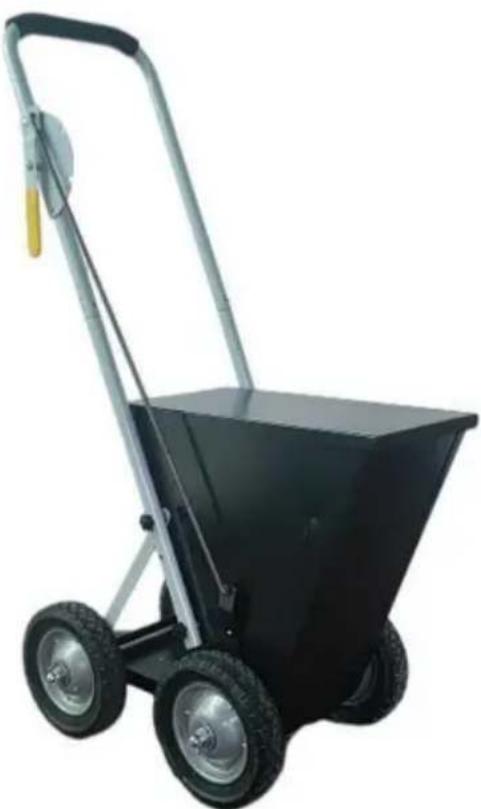

RFS-065/RFS-050

(Das Bild dient nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Objekt.)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen.

WARNUNG: Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Lesen Sie die Bedienungsanleitung sorgfältig durch.

1. Nur bestimmungsgemäß verwenden. Das Produkt ist kein Spielzeug und kann nicht von Kinder, um zu verhindern, dass Kinder sich versehentlich verletzen.
2. Das Produkt darf nicht dazu verwendet werden, Menschen vorsätzlich zu verletzen.
3. Von offenem Feuer fernhalten.
4. Halten Sie sich von scharfen Spitzen, Klingen und anderen Gegenständen fern, um nicht das Produkt zerkratzen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TEILELISTE

ARTIKELMENGE			ARTIKEL	Menge	BildBild
A-Benutzer Handbuch	1		J-Rad	4
B-M6x35 Schrauben	6		K-Stützstange	2	[H220H]
C-Gang Hebel	1		L-Armlehne (einschließlich vorinstallierte Steuerung Modul)	1
D-Splintstift	3		M-Armlehnenverbindung	4
E-M4x12 Schrauben	2		N-Radachse	2
F-Abdeckung	1		O-Mischer	1
G-kurz Frühling	4		P-Pulverblendung	1	[3344]
H-Dichtung	8		Q-Hauptrahmen	1
I-M12x12 runden Kopfmutter	4

(Das Bild dient nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Objekt.)

INSTALLATION

SCHRITT 1: Montieren Sie die Räder

Bereiten Sie die folgenden Gegenstände vor.

			-HTXK]
D-Splintstift*2	G-Kurzfeder*4 H-Dichtung*8		I-M12x12 runden Kopfmutter * 4	J-Rad * 4
			P-Pulverblendung*1K-Stützstange*2 N-Radachse*2 Rahmen*1	Q-Haupt

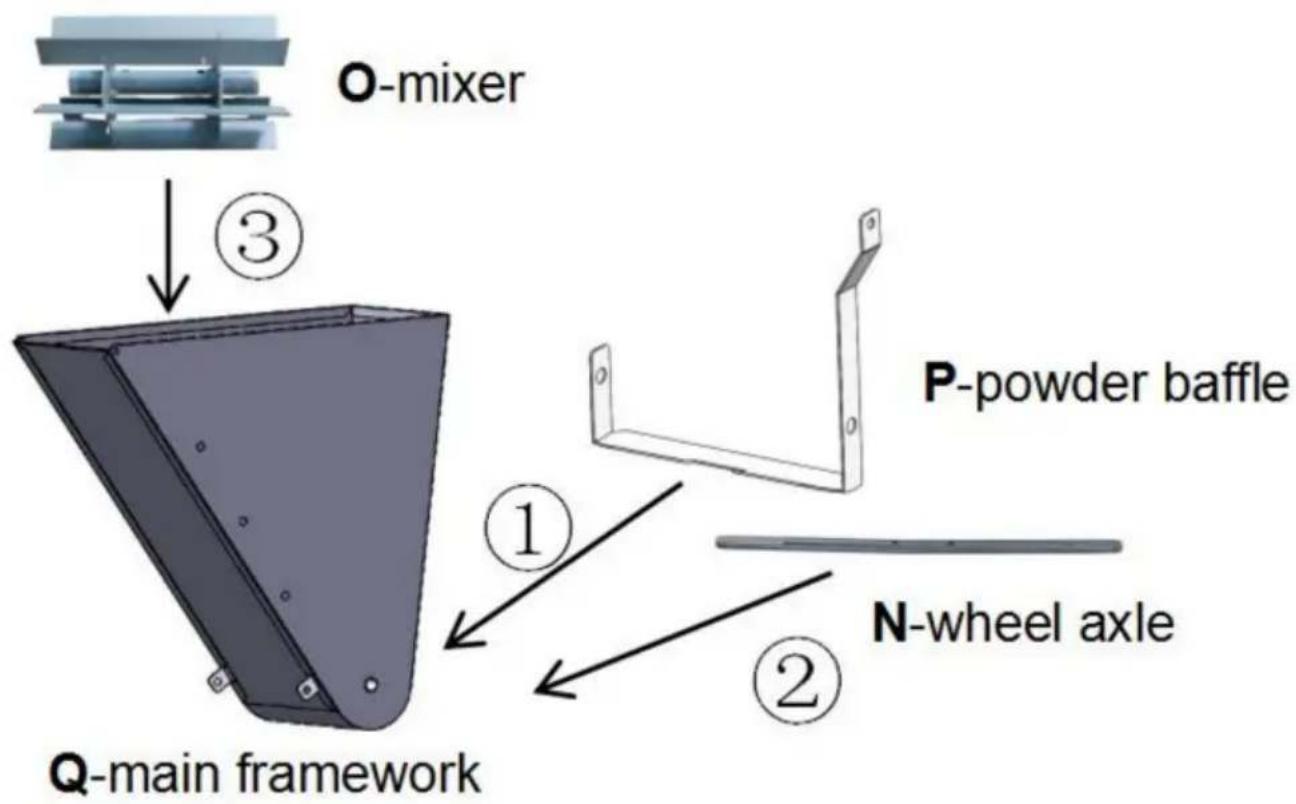

Richten Sie zunächst die Löcher des P-Powder-Shuffles und des Q-Main-Frameworks aus.

Achten Sie auf die Ausrichtung der P-Pulverblendung, wie in der Abbildung gezeigt.

fädeln Sie die N-Radachse durch die P-Pulverblendung, das Q-Hauptgerüst und O-Mischer in Reihe.

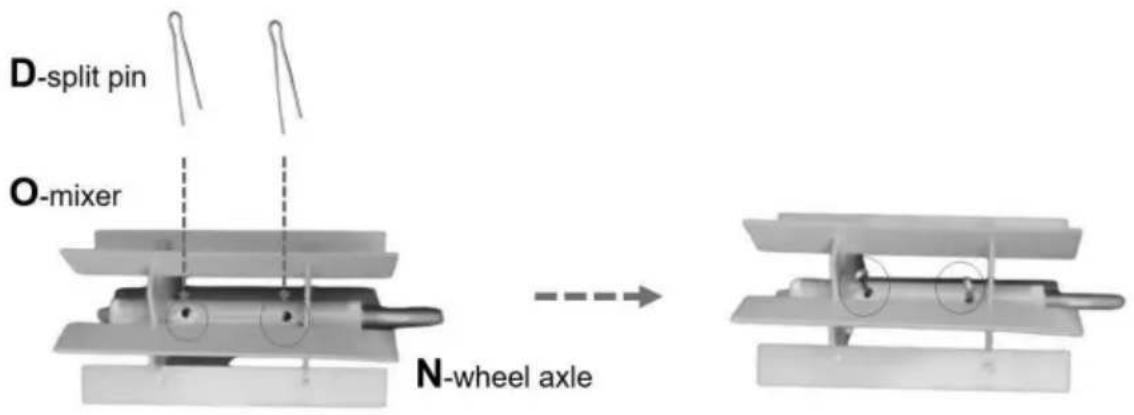

Richten Sie die Löcher des O-Mischers und der N-Radachse aus und setzen Sie dann den D-Splintstift ein. Gegebenenfalls den Splint umklappen.

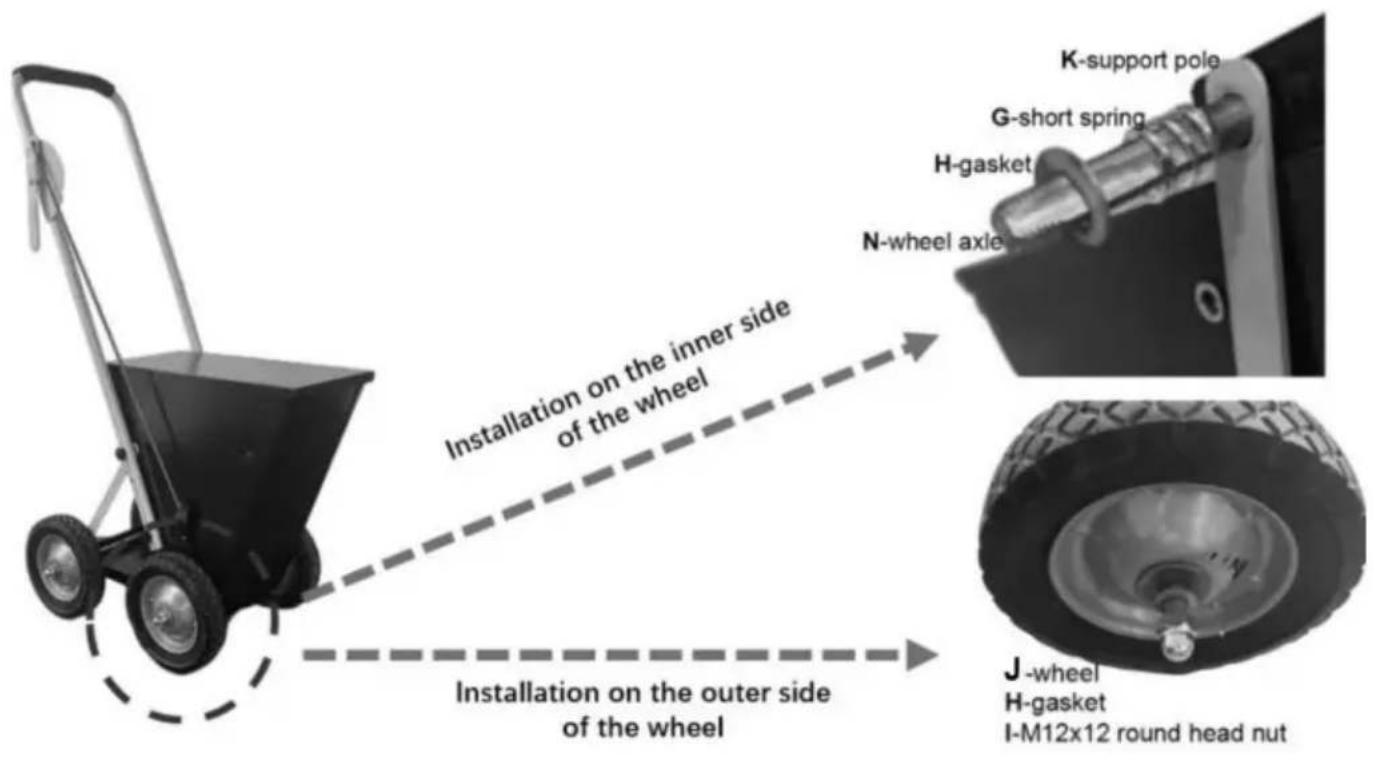

Installieren Sie eine K-Stützstange, eine G-Kurzfeder, eine H-Dichtung, ein J-Rad und

Setzen Sie der Reihe nach jeweils eine H-Dichtung auf eine Seite der Achse ein und befestigen Sie sie anschließend mit der I-M12-Mutter.

Achten Sie auf die Ausrichtung des J-Rads. Wiederholen Sie die Schritte für ein weiteres Rad.

Die Schritte für die restlichen Räder sind ähnlich (ohne O-Mischer und K-Unterstützung Pole).

SCHRITT 2: Installieren Sie die Abdeckung

Bereiten Sie die folgenden Gegenstände vor.

E-M4x12 Schrauben * 2F-Abdeckung*1 Installierte Teile

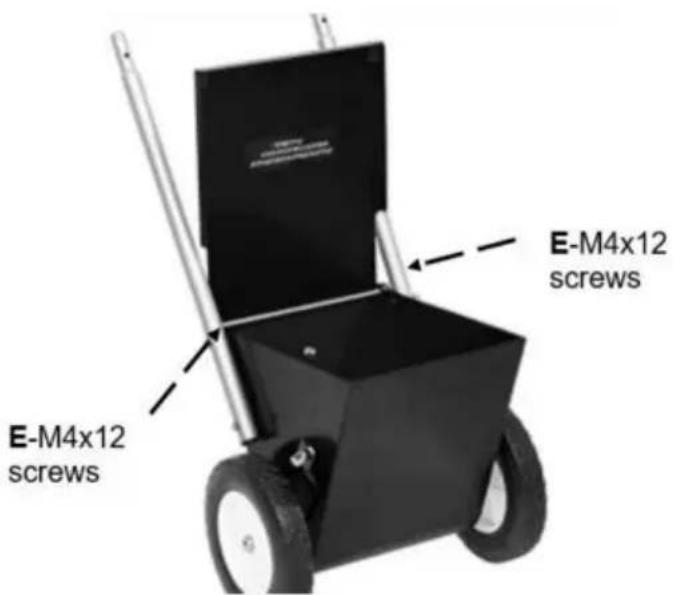

Richten Sie die Löcher an der F-Abdeckung und dem Q-Hauptrahmen aus und ziehen Sie sie fest mit E-M4x12-Schrauben.

SCHRITT 3: Installieren Sie die Einstellkomponente.

Bereiten Sie die folgenden Elemente vor.

L-Armlehne (einschließlich vorinstalliertem Steuermodul) * 1 B-M6x35 Schrauben * 6

M-Armlehnenverbindung*4

C-Schalthebel * 1

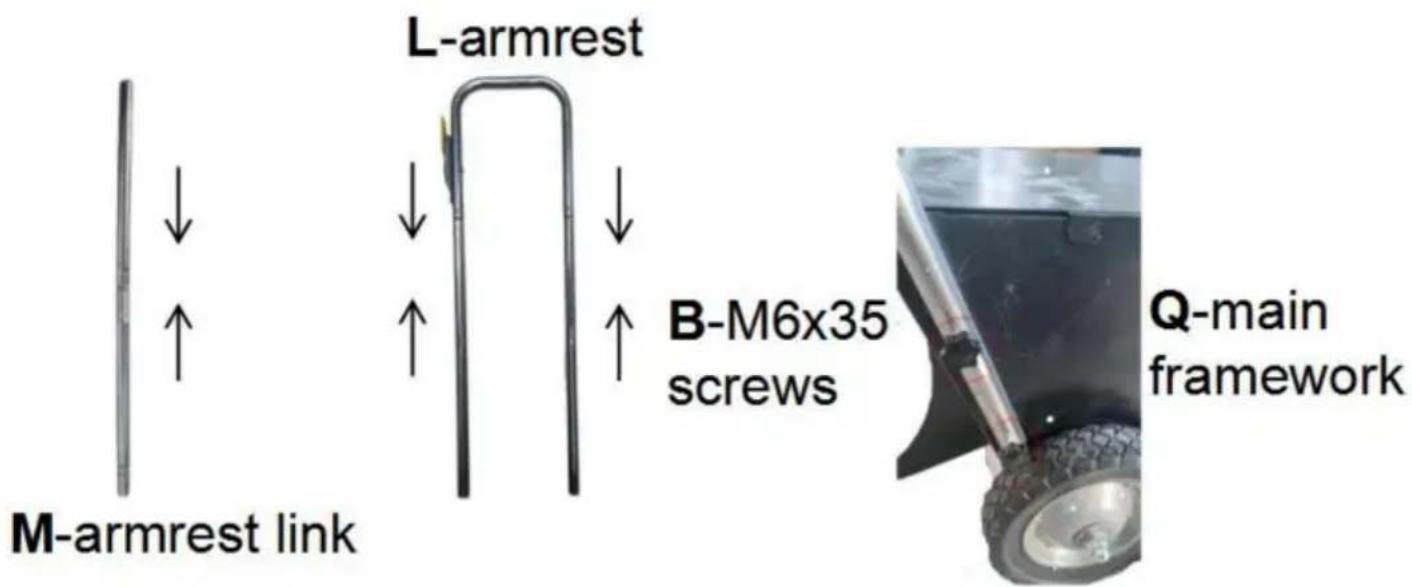

Verbinden Sie die M-Armlehnenverbindungen paarweise und verbinden Sie sie dann mit der L-Armlehne. Richten Sie die Löcher der M-Armlehnenverbindungen, der K-Stützstange und des Q-Hauptrahmens aus und ziehen Sie sie mit B-M6x35-Schrauben fest.

M-armrest link L-armrest B-M6x35 screws Q-main framework

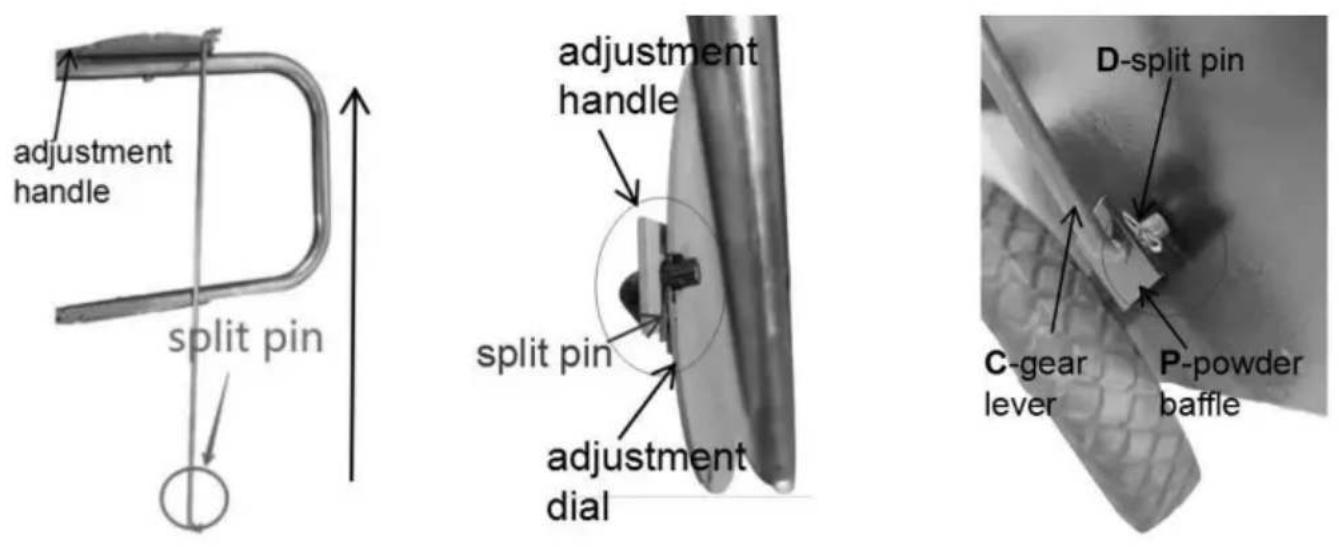

Stecken Sie den C-Getriebehebel ohne Stift in das Loch des Einstellgriffs und klemmen Sie den Stift zwischen Einstellgriff und Einstellrad fest. Stecken Sie dann den C-Getriebehebel in das Loch der P-Pulverblendung und fixieren Sie ihn mit dem D-Splintstift.

SCHRITT 4: Passen Sie die Linienbreite an

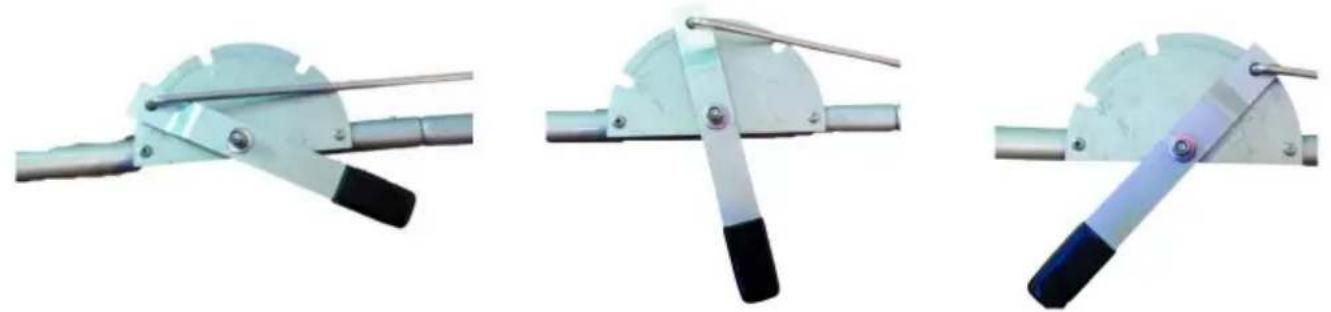

Wie in der Abbildung gezeigt, befinden sich auf dem Einstellrad drei Gänge (Aus, 2", 4").

Um die entsprechende Strichstärke zu erhalten, den Schalthebel in unterschiedliche Stellungen stecken.

TIPPS

1. Achten Sie vor dem Aufbringen der Linienmarkierung darauf, den Boden zu reinigen und trocken zu halten.
2. Der Effekt hängt mit der Vorwärtsgeschwindigkeit zusammen. Wir empfehlen eine Vorwärtsgeschwindigkeit
   Geschwindigkeit von 0,15 m/s. Anpassungen können entsprechend der tatsächlichen
   Situation.
