RFS-050 - Graveringsmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Linjemarkeringsmaskin
Märke	Vevor
Modell	RFS-050
Användning	Linjemarkering på golv (sportplaner, parkeringar, etc.)
Justerbar linjebredd	Stopp, 2 tum (5,08 cm), 4 tum (10,16 cm)
Rekommenderad hastighet	0,15 m/s
Matningsmekanism	Manuell med pulver (inbyggd blandare)
Huvudkomponenter	Huvudram, hjul, arm, hastighetsspak, pulverdeflektor, blandare
Säkerhet	Läs manualen före användning, håll borta från lågor, använd inte som leksak, skada inte andra
Underhåll	Rengör golvet före användning, håll maskinen torr, kontrollera delarna regelbundet
Reservdelar	Skruvar, sprintar, hjul, fjädrar, armstöd, etc. (fullständig lista i manualen)
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Teknisk support	Kontakta via www.vevor.com/support
Strömförsörjningstyp	Manuell (utan elektricitet)
Vikt	Cirka 10 kg (uppskattning)
Mått	Cirka 60 × 40 × 30 cm (uppskattning)

Vanliga frågor - RFS-050 Vevor

Hur justerar man linjebredden?

Använd hastighetsspaken (del C) för att justera bredden till tre lägen: stopp, 2 tum (5,08 cm) eller 4 tum (10,16 cm). Sätt in spaken i motsvarande skåra på justeringsratten.

Vilken är den rekommenderade hastigheten?

Rekommenderad framkörningshastighet är 0,15 m/s. Linjekvaliteten kan variera beroende på hastighet; justera den efter markförhållandena.

Vilken typ av pulver ska användas?

Maskinen är designad för att använda vanligt markeringspulver (kalk, krita eller specifikt pulver för planer). Se till att pulvret är torrt och fint.

Hur rengör man maskinen efter användning?

Rengör pulverdeflektorn och blandaren för att undvika ansamling. Använd en torr trasa eller borste. Använd inte vatten.

Kräver maskinen ett batteri eller elektrisk strömförsörjning?

Nej, maskinen är helt manuell. Kontrollmodulen på armstödet gör det troligen möjligt att justera flödet, men ingen extern strömkälla krävs.

Hur monterar man hjulen?

Följ steg 1 i manualen: för in hjulaxeln genom pulverdeflektorn, ramen och blandaren, montera sedan stödet, fjädern, packningarna, hjulet och fäst med muttern.

Kan maskinen användas på alla typer av underlag?

Den är designad för torra och rena underlag. Före användning, rengör underlaget och se till att det är torrt för en ren markering.

Vilka är de viktiga säkerhetsåtgärderna?

Läs hela manualen. Använd den inte som leksak, använd den inte för att skada andra, håll den borta från öppna lågor och vassa föremål.

Var kan jag hitta reservdelar?

Manualen listar alla delar (skruvar, hjul, etc.). Kontakta Vevors kundtjänst via www.vevor.com/support för att beställa.

Hur kontaktar man Vevors tekniska support?

Gå till www.vevor.com/support för teknisk hjälp och elektroniskt garantibevis.

BRUKSANVISNING RFS-050 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LINE SCRIBING MASKIN

RFS-065/RFS-050

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RFS-065/RFS-050

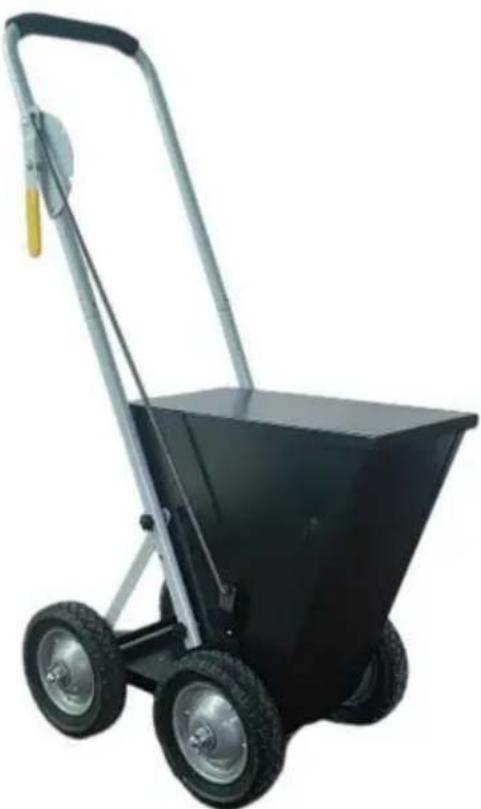

(Bilden är endast för referens; vänligen hänvisa till det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använde den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER

Symbol Symbol	Beskrivning
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda en olycka. För att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.

WARNING: För att minska risken för skador måste användaren läsa igenom

bruksanvisningen noggrant.

1. Använd endast på avsett sätt. Produkten är inte en leksak och den kan inte spelas av barn för att förhindra att barn skadar sig av misstag.
2. Produkten kan inte användas för att skada människor med uppsåt.
3. Håll borta från öppen låga.
4. Håll dig borta från vassa spetsar, knivar och andra föremål för att inte göra det repa produkten.

SPARA DESSA INSTRUKTIONER

DELLISTA

ARTIKEL ANTAL		BILD	PUNKT	ANTAL	BILD
A-användare manuell	1		J-hjul	4
B-M6x35 skruvar	6		K-stödstång	2	[WDAD]
C-växel spak	1		L-armstöd (inklusive förinstallerad styrning modul)	1
D-split stift	3		M-armstödslänk	4
E-M4x12 skruvar	2		N-hjulsaxel	2
F-kåpa	1		O-blandare	1
G-kort fjädra	4		P-pulver baffel	1	[ACZS]
H-packning	8		Q-main ramverk	1
I-M12x12 runda huvudmutter	4

(Bilden är endast för referens; vänligen hänvisa till det faktiska objektet)

INSTALLATION

STEG 1: Montera hjulen

Förbered följande saker.

D-delad stift*2	G-kort fjäder*4 H-packning*8		I-M12x12 rundahuvudmutter*4	J-hjul*4
K-stödstång*2 N-hjulsaxel*2 O-blandare*1 P-pulver baffel*1				Q-mainram*1

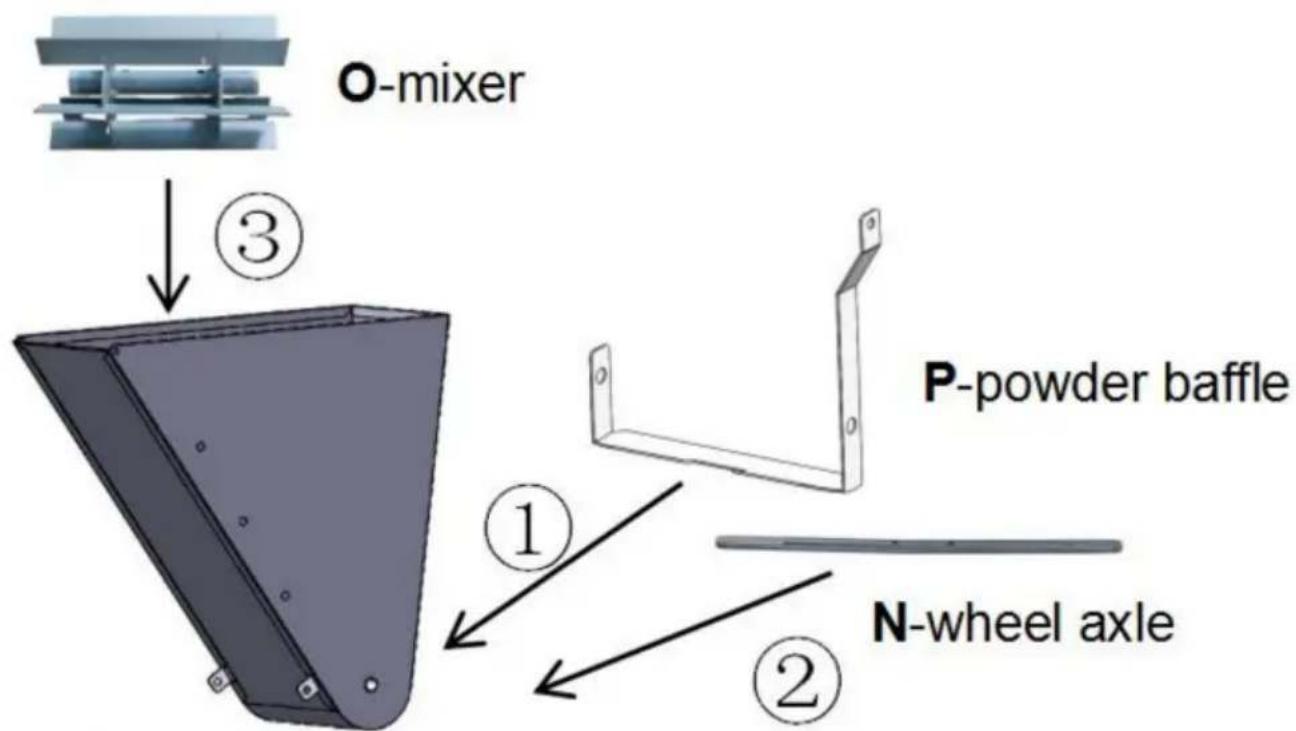

Rikta först in hålen i P-pulverblandningen och Q-huvudramverket.

uppmärksamma orienteringen av P-pulverbaffeln som visas i figuren. Sedan trä N-hjulsaxeln genom P-pulverbaffeln, Q-huvudramverket och

O-mixer i sekvens.

Rikta in hålen på O-mixern och N-hjulsaxeln och sätt sedan in D-splitstiftet. Vik splittappen vid behov.

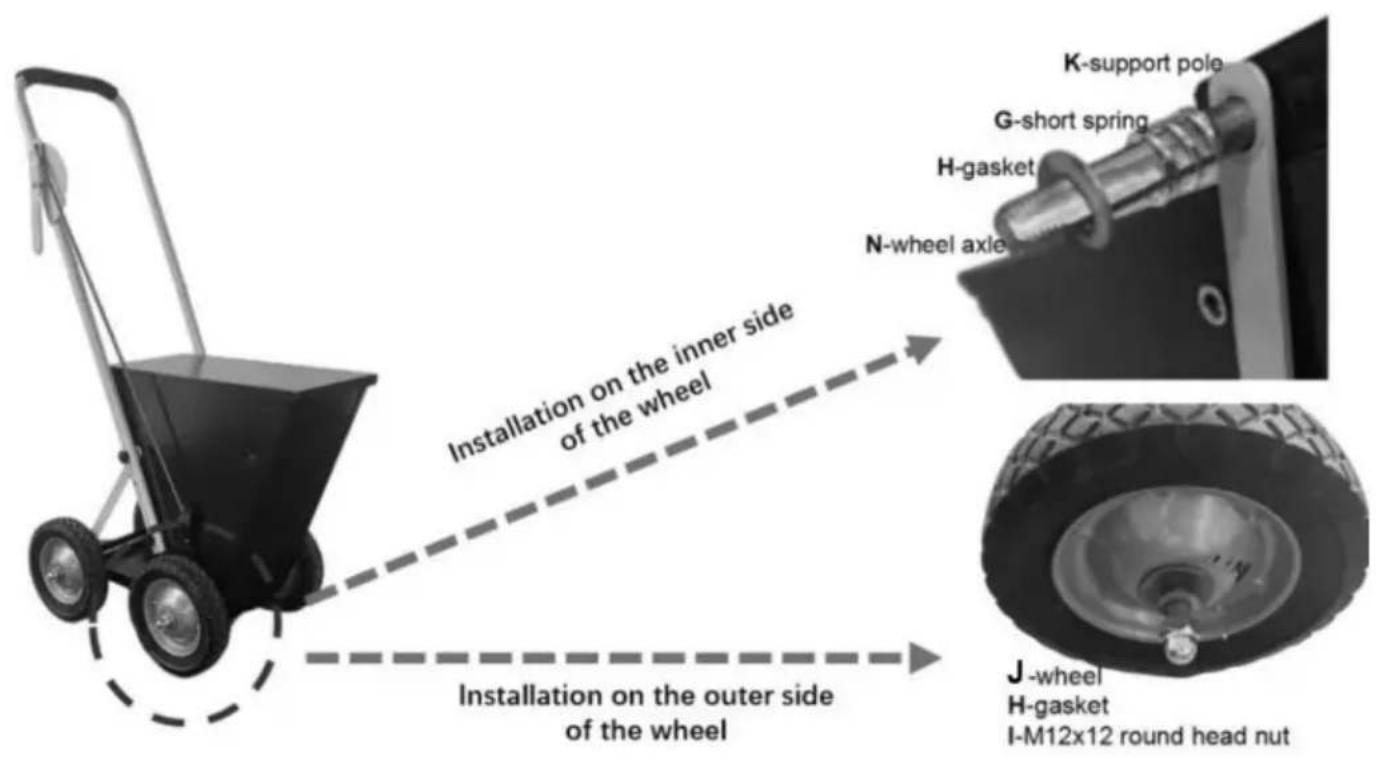

Installera en K-stödstolpe, en G-kort fjäder, en H-packning, ett J-hjul och en H-packning i ena sidan av axeln i ordning och lås dem sedan med I-M12 mutte Var uppmärksam på orienteringen av J-hjulet. Upprepa stegen för ett annat hjul. Stegen för vilohjulen är liknande (utan O-mixer och K-stöd stolpe).

Förbered följande saker.

E-M4x12 skruvar*2F-kåpa*1

Installerade delar

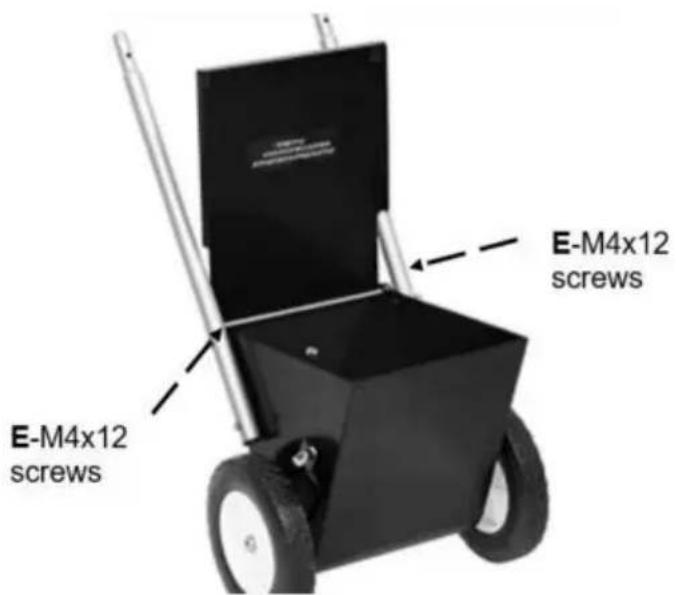

Rikta in hålen på F-kåpan och Q-huvudramen och dra åt dem med E-M4x12 skruvar.

STEG 3: Installera justeringskomponenten Förbered följande saker.

L-armstöd (inklusive förinstallerad kontrollmodul)*1 B-M6x35 skruvar*6
M-armstödslänk*4

C-växelspak*1

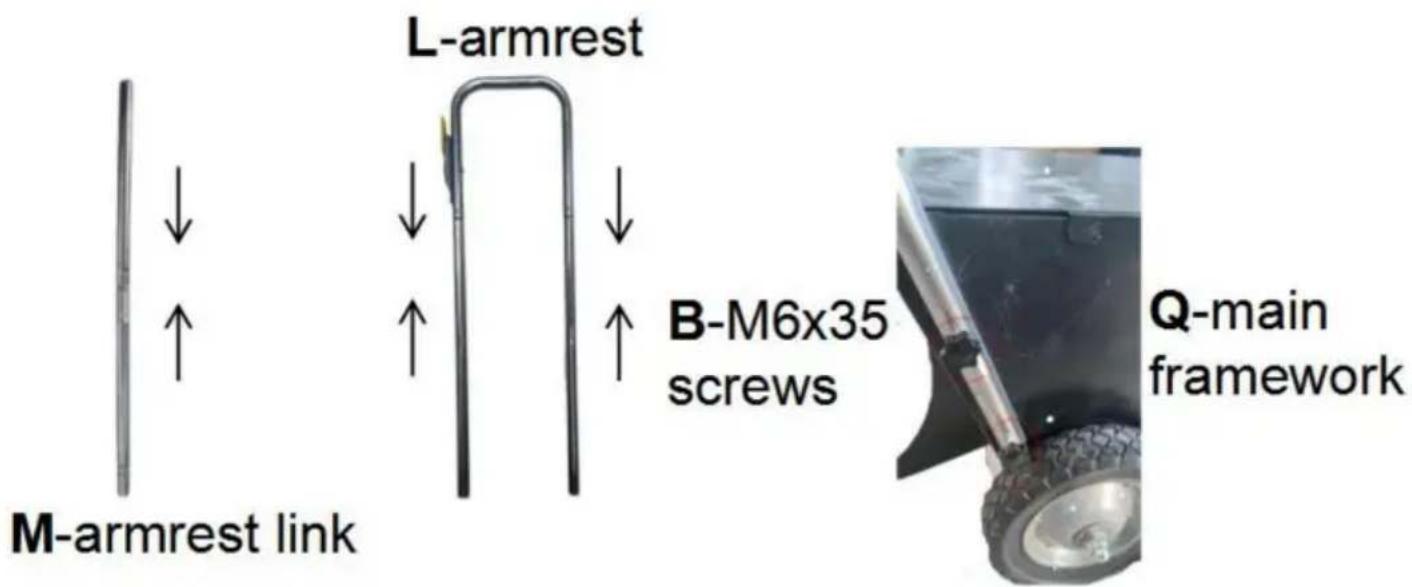

Anslut M-armstödslänkarna i par och anslut dem sedan till L-armstödet. Rikta in hålen på M-armstödslänkarna, K-stödstängen och Q-huvudramen och dra åt dem med B-M6x35-skruvar.

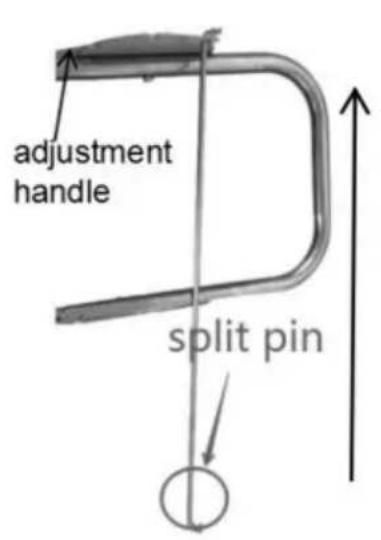

Sätt in C-växelspaken utan stift i hålet på justeringshandtaget och kläm fast stiftet mellan justeringshandtaget och justeringsratten. Sätt sedan in C-växelspaken i hålet på P-pulverbaffeln och fixera den med D-splitstiftet.

Som visas i figuren finns det tre växlar (av, 2", 4") på justeringsratten.

Sätt in växelspaken i olika lägen för att få motsvarande linjebredd.

TIPS

1.Se till att rengöra marken och håll den torr innan du gör linjer.
2. Effekten är relaterad till hastigheten framåt. Vi rekommenderar en forward hastighet på 0,15 m/s. Justeringar kan göras enligt den faktiska situation.
