Producttype	Draagbare airconditioner
Model	POG
Merk	Vevor
Afmetingen (L x B x H)	320 x 580 x 346 mm
Nettogewicht	17,5 kg
Voeding	AC 110 V ~ 60 Hz / DC 48 V (Noord-Amerika model) ; AC 220 V ~ 50/60 Hz / DC 48 V (EU/Australië model)
Nominaal vermogen	500 W
Koelcapaciteit	5000 BTU
Koelmiddel	R290 (120 g)
Temperatuurbereik	16 °C tot 30 °C
Geluidsniveau	< 60 dB
Bedieningsmodi	Koeling, ontvochtiging, ventilatie, slaap
Ventilatorsnelheid	Hoog, gemiddeld, laag
Compressorbeveiliging	Vertraagde herstart van 2 minuten
Antivriesbeveiliging	Ja
Stroomuitvalgeheugen	Ja
Overloopbeveiliging	Ja (foutcode E4)
Afvoer	Automatisch en handmatig
Lengte van de uitlaatslangen	Uitlaatslangen (1 groot, 1 klein) + 2 verbindingsstukken
Luchtfilter	Wasbaar, maandelijks reinigen
Afstandsbediening	Ja
Meegeleverde onderdelen	Hoofdapparaat, handleiding, uitlaatslangen, afvoerslang (7 mm), afstandsbediening, 2 verbindingsstukken, stroomkabel, 3M-kleefband, 2 platte koppelstukken
Repareerbaarheid	Laat repareren door een erkende professional; reparatie door een niet-professional is gevaarlijk
Energielabel	Niet gespecificeerd

Veelgestelde vragen - POG Vevor

Wat zijn de bedieningsmodi van de Vevor POG airconditioner?

De airconditioner heeft vier modi: koeling, ontvochtiging, ventilatie (luchttoevoer) en slaap. U kunt met de Modusknop op het paneel of de afstandsbediening van modus wisselen.

Hoe stel ik de temperatuur in?

In de modus koeling of slaap gebruikt u de toetsen [+] en [-] om de gewenste temperatuur tussen 16°C en 30°C in te stellen. Houd de toets [+] of [-] 3 seconden ingedrukt om van Celsius naar Fahrenheit te schakelen.

Wat moet ik doen als het scherm E4 weergeeft?

Foutcode E4 duidt op een te hoog waterniveau (te veel condensaat). De compressor stopt automatisch. Leeg het water uit de opvangbak (zie handmatige afvoer) en de fout verdwijnt.

Kan ik de airconditioner gebruiken met een 12V- of 24V-accu?

Ja, als het model 48V is, kunt u een 12V- of 24V-accu aansluiten via een 48V-omvormer. Voor direct gebruik op een accu, houd u aan de spanning op het productlabel.

Hoe reinig ik het filter?

Draai de schroef van het filter los met een kruiskopschroevendraaier, verwijder het filter. Week het in warm water (40°C) met een neutraal reinigingsmiddel, borstel voorzichtig, spoel en laat aan de lucht drogen voordat u het terugplaatst.

Welk koelmiddel gebruikt de Vevor POG? Is het gevaarlijk?

Het gebruikt R290 (120g), een milieuvriendelijk maar licht ontvlambaar koelmiddel. Het vormt geen risico als de installatie de veiligheidsafstanden in acht neemt en het gebruik conform de handleiding is.

Moet ik twee uitlaatslangen installeren?

Ja, het wordt aanbevolen om beide uitlaatslangen (groot en klein) te gebruiken voor koeling in een gesloten circuit en een beter rendement. De warme lucht moet naar buiten worden afgevoerd.

Wat moet ik doen als er water uit het apparaat stroomt?

Controleer of het apparaat waterpas staat. Reinig de afvoerslang als deze verstopt is. Bij normaal gebruik ontstaat condensatie; in een vochtige omgeving kan handmatige afvoer nodig zijn. Om overtollig water af te voeren, kantelt u het apparaat iets en opent u de afvoerdop.

Hoe gebruik ik de afstandsbediening?

Zorg dat de afstandsbediening is gekoppeld: houd de toets [-] op de airconditioner ingedrukt tot het scherm knippert en druk vervolgens op de aan/uit-knop van de afstandsbediening. Met de afstandsbediening kunt u de modus wijzigen, de temperatuur, ventilatorsnelheid en timer instellen.

Wat is de garantie en technische ondersteuning?

Het product wordt gegarandeerd volgens de voorwaarden van Vevor. Ga voor technische ondersteuning of claims naar www.vevor.com/support voor een elektronisch garantiecertificaat en neem contact op met de klantenservice.

GEBRUIKSAANWIJZING POG Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om zorgvuldig te controleren wanneer u bij ons een bestelling plaatst of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Draagbare luchtconditioner

MODEL: POG

Heeft u productvragen? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u het apparaat gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSRICHTLIJNEN

Bedankt voor uw aankoop van deze draagbare airconditioner. Lees vóór gebruik de gehele handleiding zorgvuldig door. Deze handleiding dient als algemene handleiding voor de bediening van uw draagbare airconditioner. Houd er rekening mee dat sommige details enigszins kunnen afwijken van uw specifieke model. De hier beschreven functies en veiligheidsrichtlijnen zijn van toepassing op uw apparaat. Hoewel uw machine op bepaalde aspecten kan variëren, zoals de beschikbare modi of de indeling van het bedieningspaneel, moeten de fundamentele bediening en het gebruik consistent zijn met wat wordt beschreven. Neem een paar minuten de tijd om dit door te lezen.

Lees de handleiding volledig door en maak uzelf vertrouwd met de kenmerken van uw draagbare luchtconditioner vóór gebruik. Kijk goed naar uw apparaat zelf om eventuele afwijkingen van de afbeelding te identificeren.

1. Gebruik het niet in de buurt van open vuur;

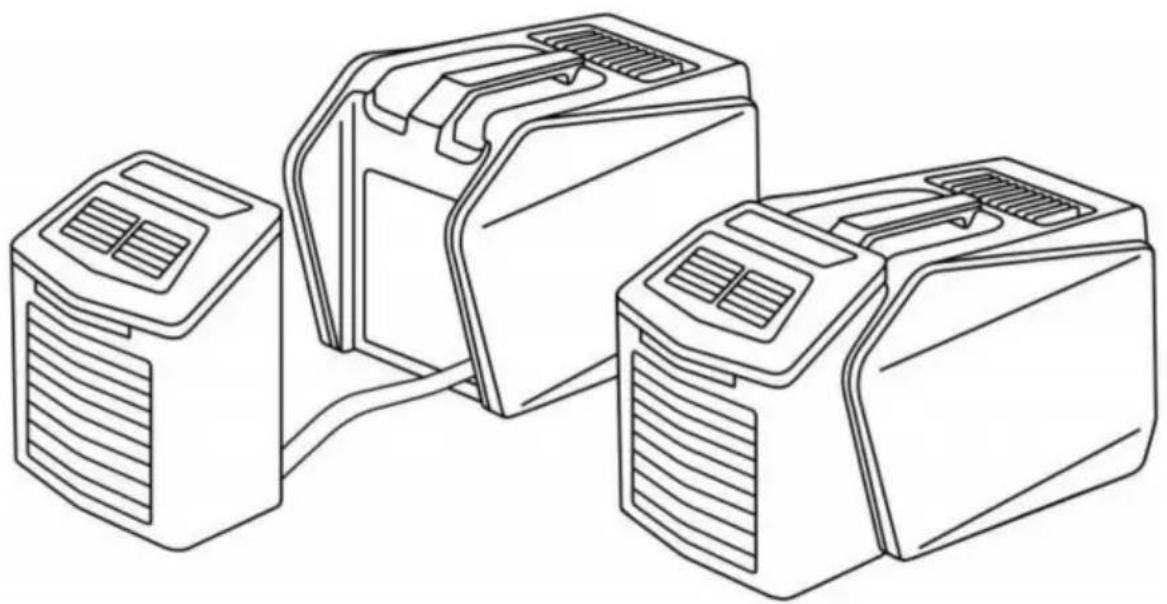

2. Verander de status van het gespleten lichaam of de combinatie niet wanneer het opstarten loopt, voer alstublieft de actie uit van het gespleten lichaam of de combinatie onder de uitschakeling. 3. De

buitenste machine buiten, de binnenmachine binnen, onder de splitsing, kan de uitlaatpijp niet gebruiken. 4. Wanneer de hele

Wanneer de machine samen wordt gebruikt, wordt aanbevolen om twee uitlaatpijpen te installeren, die een continue koeling in de interne circulatie kunnen bereiken, en het algehele koeleffect is beter!

1. Wanneer de afstandsbediening is gekoppeld, drukt u lang op de "-" minknop op de airconditioner, en nadat het scherm knippert, drukt u vervolgens op de openingstoets van de afstandsbediening. 6. Wanneer de

adapter wordt gebruikt, richt u de adapter, die bevorderlijk is voor de warmteafvoer van de adapter, is normaal; 7. Let bij gebruik buitenshuis of in de auto

op de overeenkomstige spanningsingang 24V-batterij, boost naar 48V, gebruik dan de airconditioning; 8. Er zal condensaatwater zijn in het koelproces, hoe meer condenswater er is, die geen overmatig condenswater kan verbruiken, gebruik dan handmatige afvoer met behulp

van airconditioning, verwijder het resterende condenswater handmatig

R290 waarschuwingstaal voor koelmiddel

- Lees deze handleiding vóór installatie, gebruik en onderhoud. • Gebruik geen enkele

methode om het ontdooiproces te versnellen of schoon te maken

het matte gedeelte, behalve zoals specifiek aanbevolen door de fabrikant. • De airconditioner

niet doorboren of ontsteken. • De airconditioner moet

worden opgeslagen in ruimtes zonder continu vuur

bronnen (bijv. gastoestellen die door open vuur worden ontstoken, elektrische

verwarmingstoestellen, enz.). • Neem in geval van onderhoud contact op met de dichtstbijzijnde klantens

Volg strikt de bedieningshandleiding van de fabrikant en verbied onderhoud door niet-

professionals. • Moet voldoen aan de relevante nationale

gaswetten en -regelgeving. • Verwijder het koelmiddel uit het reinigingssysteem voor

onderhoud of

sloop.

De airconditioner maakt gebruik van het milieuvriendelijke koudemiddel R290.

Dit is een licht brandbaar koelmiddel, hoewel het kan verbranden en exploderen

onder bepaalde omstandigheden, maar zolang u de onderstaande tabel volgt, installeer

het in de kamer met de juiste ruimte en gebruik het op de juiste manier, er is geen risico

op verbranding en explosie.

Vergeleken met gewoon koelmiddel is R290 een milieuvriendelijk

koelmiddel dat de ozonlaag niet vernietigt en een zeer lage

bijdrage aan het broeikaseffect heeft.

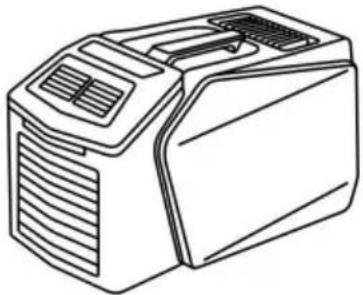

ONDERDELENLIJST

NEE.	AFBEELDING	NAAM	AANTAL
1		Airconditioning gastheer	1
2		gebruiksaanwijzing	1
3		De uitlaatpijp	1
4		Kleine uitlaatpijp	1
5		afvoerpijp (binnendiameter: 7 mm)	1
6		Op afstand	1

Plaats de machine na aankoop twee uur

volgens de richting van de pijl op de doos. Na elke uitschakeling moet u minstens 5 minuten wachten voordat u het apparaat opnieuw start.

doos. Na elke uitschakeling moet het minstens 5 minuten duren om het apparaat opnieuw te starten.

Voordat u de machine gebruikt, moet u het koude luchtuiteinde en de

heteluchtuiteinde volgens het logo op de machine. De luchtuitlaat aan de bovenzijde

aan beide uiteinden bevindt zich de luchtuitlaat en de onderkant is de luchtinlaat en de blaaspijk is ten strengste verboden. Een vrije ruimte voor warme luchtuitlaat van minimaal 60 cm.

Houd aan beide zijden van de machine minimaal 10 cm afstand. De

voeding voldoet aan de norm

Het stopcontact is wisselstroom. Deel nooit

hetzelfde stopcontact tegelijkertijd met andere elektrische apparaten

apparaten

Stroomvoorziening en spanningsvereisten: AC 110V-60Hz/DC24V voor

Noord-Amerika; 220V-50Hz/DC24V voor de Europese Unie, Australië. De temperatuur

van de airconditioner varieert van 16°C tot 30°C

Gebruik het apparaat zoals beschreven in de gebruiksaanwijzing. Net als bij andere elektrische apparaten is het de bedoeling dat deze handleiding ook de volgende informatie bevat: het zoveel mogelijk waarschuwen voor gebeurtenissen en de gebruikelijke praktijken die u moet gebruiken bij de bediening en installatie van het elektrische apparaat. Kinderen of mensen zonder zelfzorgvermogen mogen dit niet gebruiken

product wanneer er geen toezicht is.

Het elektrische apparaat is ontworpen voor huishoudelijk gebruik binnenshuis, en kan niet voor andere doeleinden worden

gebruikt. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, serviceagent of gelijkwaardige organisatie om gevaar te voorkomen. Elke verandering of vervanging van de kenmerken van het apparaat is zeer gevaarlijk.

Als het apparaat gerepareerd moet worden, neem dan contact op met de technische dienst of een door de fabrikant geautoriseerd servicecentrum. Gebruik uitsluitend originele kwetsbare onderdelen. Reparatie door onbevoegde personen is gevaarlijk en maakt de garantie ongeldig.

Het elektrische apparaat moet geaard worden geïnstalleerd.

Het interne circuit moet worden getest door technisch personeel met elektrische kwalificatie.

Gebruik het elektrische apparaat niet buitenshuis. Sluit de luchtuitlaat en luchtinlaat niet af. Er mogen geen

verlengsnoeren worden gebruikt. Trek de

stekker uit het stopcontact voordat u het apparaat schoonmaakt of onderhoudt. Trek niet aan de kabel om het apparaat te

verplaatsen. Installeer het elektrische apparaat niet in een ruimte met aardgas, benzine of zwavel, en installeer het niet in de buurt van een warmtebron.

Gebruik het elektrische apparaat niet op een helling. Zorg ervoor dat u een afstand van minimaal 45 cm tot brandbare materialen (zoals alcohol) of drukhouders (zoals spuitbussen) aanhoudt. Plaats geen zware of hete voorwerpen op de bovenkant van de machine.

Reinig het filterscherm regelmatig. Bewaar

het apparaat tijdens het transport

verticaal en leg het niet op zijn kant. Bij het verplaatsen van het apparaat, leeg dan eerst het water uit het waterreservoir. Tijdens

transport, als u het moet starten, wacht dan een half uur. R290 is een koelmiddel dat voldoet aan de relevante milieuvoorschriften en

normen. De cyclus van het koelmiddel in het elektrische apparaat is

gesloten. Na het einde van de levensduur dient u het elektrische apparaat naar een speciaal recyclingcentrum te

brengen.

overeenkomstige recyclingbakken voor het sorteren van afval.

- De installatie van het elektrische apparaat moet in overeenstemming zijn met de relevante nationale wet- en regelgeving.

STROOM

Als u het apparaat verplaatst, start het dan na een half uur opnieuw op.

Steek de stekker in het stopcontact en controleer:

- Het hoofdvoedingssysteem voldoet aan de voedingsvereisten

aangegeven op het typeplaatje van het elektrische apparaat.

Stopcontacten en circuits zijn geschikt voor dit apparaat. Om bij het stopcontact

en de stekker te passen, dient u een passend exemplaar te vervangen.

Neem contact op met een gekwalificeerde

elektricien. Het stopcontact moet geaard zijn. Elektrische

kabels moeten worden vervangen door een erkende servicedienst

personeel. De fabrikant is niet aansprakelijk voor het niet naleven van de veiligheidsregel.

Als het apparaat een Wi-Fi-functie heeft, is het zendvermogen minder dan

20 dBm. Het RF-bereik is: 2412 MHz-2472 MHz.

PRODUCTOVERZICHT

- De werkmodus van dit product omvat: koelmodus, slaapmodus

modus, ontvochtigingsmodus, luchttoevoermodus • Dit

product bestaat uit een moederbord, afstandsbediening en display

paneel, sensor, compressor, interne en externe motor, enz. • Dit product heeft

een antivriesbeveiliging en een compressor van 3 minuten

bescherming, foutbescherming, geheugen voor stroomuitval en andere functies • Het

product wordt standaard vervaardigd.

Compressorbescherming

De minimale tijd om opnieuw te starten nadat de compressor stopt is 2

minuten. U hoeft geen 2 minuten te wachten op de eerste stroomvoorziening

aan. Voordat u de stroom uitschakelt, hoeft u niet te wachten totdat de stroom weer is ingeschakel

2 minuten, en u moet 2 minuten wachten nadat de stroom weer is ingeschakeld.

De compressor moet na het openen nog minimaal 2 minuten draaien, zelfs als de

aan de uitschakelvoorwaarden is voldaan, deze werkt niet gedurende 2 minuten, behalve afsluiten.

Uitschakelgeheugen

Stand-by vóór stroomuitval, of stel de timing-uitschakelfunctie in, inschakelen

opnieuw en ga naar stand-by.

Voordat de stroom wordt uitgeschakeld, de oorspronkelijke modus, temperatuur instellen, wind snelheid, temperatuureenheid, watermotor-inschakelingsschakelaar, enz.

Anti-overloopfunctie Wanneer het

waterniveau van de airconditioner vol is, zal het aspictogram op het scherm het E4-foutsignaal van de E 4 laten knipperen. De compressor stopt met werken totdat het waterniveau weer normaal is.

Bescherming tegen fouten

De airconditioning is abnormaal, de sensor is open of kapot, werkt niet meer, geef deze alstublieft door aan de professionele after-sales service

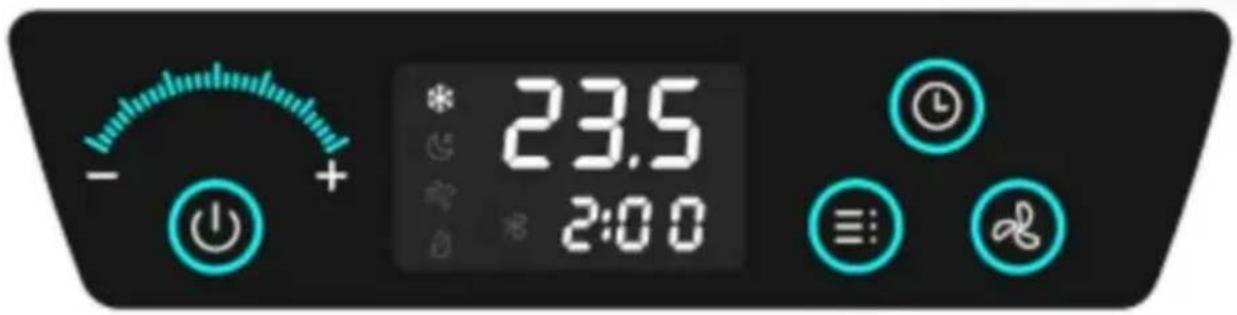

BEDIENING

2.1.1 [Schakelaar]-

toets Druk op de [schakelaar]-toets om op te starten in stand-by, en druk op de [schakelaar]-toets om in stand-by te gaan;

2.1.1 De [Mode]-toets Druk

op [mode] om te schakelen tussen de modi "Koeling", "Slaap",

"ontvochtiging" en "Luchttoevoer";

2.1.3 [Windsnelheid]-toets

Druk in de koel- en luchttoevoermodus op de uitgang van de ventilator in de [Windsnelheid]-toets om te schakelen tussen hoge, hoge en lage windsnelheid. In de slaap- en ontvochtigingsmodus is de knop ongeldig.

2.1.4 Toetsen [+], [-]

Druk in de koel- en slaapmodus op [+] en [-] om de ingestelde temperatuur aan te passen (houd +/- 3 seconden ingedrukt om over te schakelen naar graden Fahrenheit).

Deze knop is alleen beschikbaar op de afstandsbediening, niet op het displaypaneel.

Druk op de [timing]-toets om de timing-uitschakeling in te stellen, en druk op de [+] en [-]-toetsen om de timing aan te passen.

Druk op [timing] om de timingstart in te stellen, en druk op [+] en [-] om de timingstarttijd aan te passen.

2.1.6 Toets [Muziek] (geschikt voor geluidsmodel)

Druk vanuit stand-by op de [muziek]-toets om de stereo in te schakelen. Open de stereo en druk vervolgens op de [muziek]-toets om de stereo uit te schakelen.

BEDIENING

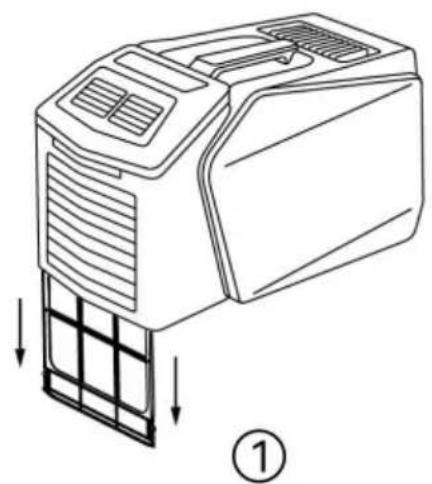

INSTALLATIE VAN FILTERNETWERK

HITCH	CONTROLEER	METEN
De machine kan niet worden ingeschakeld	ÿInschakelen?ÿMag de stekker aan?loskomen?ÿlshij uitgeschakeld?ÿlshij niet ingeschakeld?	ÿSteek de stekker in het stopcontactÿSteek hetstopcontact inÿHerstartÿTik twee keerop de aan/uit-schakelaarknopÿOpen de grote ijzeren kap en sluit de verbindingskabel aan
Het verkoelende effect is niet goed	ÿls het filterscherm bedekt met stof?ÿls de luchtinlaat of luchtuitlaat geblokkeerd?ÿls de ruimte te groot is of de deuren en ramen zijn niet goed aangesloten?ÿAndereverwarmingsapparatuur in de kamer?ÿls deuitlaatpijp niet goed aangesloten of is deze geblokkeerd?	ÿReinig het filterÿReinig geblokkeerdevoorwerpenÿGebruik een bijpassend klamboe, sluit de deuren en RamenÿVerwijder deverwarmingsapparatuur.ÿBevestig of reinig het uitlaatkanaal opni
Te veel lawaai en te veel trillingen	ÿls de machine horizontaal geplaatst?ÿVerstopping van het filtergaas?ÿInternekoelmiddelstroom.ÿZijn er andere voorwerpen op de gastmachine geplaatst of aangeraakt?	ÿDe machine is horizontaal geplaatstÿReinig het filterÿDitis een normaal verschijnselÿRuim nutteloze dingen opÿZoek de after-sales afdeling voor reparatie
Water maken	ÿwordt de host horizontaal geplaatstÿ2.De winst of de afvoer zijn geblokkeerdÿTe veelcondensaat.	ÿPlaats de gastmachine horizontaalÿReinig de afvoeren en afvoerenÿVerwijder decondens uit de emmerOpgehoopt
Mis met	Of de machine nu lange tijd onbruikbaar is, de machine staat voor een lange tijd, zal de geur van meubels absorberen, wanneer de machine draait, zweeft de geur uit de machine.	Laat de machine 2 tot 5 minuten draaien en het gas zal verdwijnen

Let

op: Het echte product zal afwijken van het getoonde product. Wanneer reparatie nodig is, neem dan contact op met de verkoper of een speciale reparatiewerkplaats.

ONDERHOUD DIENST

Stelling:

Controleer vóór het reinigen of de machine niet is ingeschakeld. Gebruik geen

benzine en andere chemische oplosmiddelen om de machine schoon te maken. Reinig niet rechtstreeks met water. Als de machine

beschadigd is, neem dan contact op met de plaatselijke verkoper of reparatiecentrum.

Scherm

De filters werden één keer per maand gewassen. Methode: Zoals weergegeven in de afbeelding, gebruikt u een kleine kruisschroevendraaier om de filterbevestigingsschroef los te breken, trekt u het filter eruit en laat u het weken in warm water van 40 °C gemengd met neutrale lotion, wast u het vuil met een borstel op het filter en plaatst u het op een koele plaats. Installeer het vervolgens opnieuw in de oorspronkelijke positie en bevestig het met schroeven.

Oppervlaktereiniging

Veeg af met een neutrale lotion of alcohol en een natte doek en droog vervolgens met een drog doek.

Bewaarmethode:

Bespaar aan het einde van het seizoen

Schakel uit, haal de stekker uit het stopcontact.

Veeg het oppervlak van de machine af met een vochtige doek en droog het vervolgens af met een droge

doek. Rol het netsnoer op met een touw. Houd

de machine iets schuin naar de kant met het lekgat en zet hem neer

gedurende een half uur totdat al het resterende condenswater in de machine eruit stroomt.

Bedek de machine met plastic zakken en zet deze op een droge plaats.

Onderhoud

VERWARMEND!

Neem voor reparatie of sloop contact op met een dichtstbijzijnde of geautoriseerde servicedienst. Onderhoud door ongekwalificeerd personeel kan een gevaar vormen.

Vul de airconditioner met koelmiddel R290 en volg strikt de voorschriften

vereisten van de fabrikant. In dit gedeelte worden voornamelijk de speciale vereisten behandeld voor onderhoudsvereisten voor het gebruik van R290-koelapparaten.

apparaten.

Raadpleeg de after-sales servicehandleiding voor gedetailleerde servicewerkzaamheden.

Kwalificatievereisten voor onderhoudspersoneel

Alle operators en onderhoudspersoneel van koelsystemen moeten een geldig certificaat verkrijgen dat is afgegeven door een door de branche erkend evaluatieagentschap om hun door de branche erkende kwalificaties voor de veilige afvoer van koelmiddel te identificeren.

Onderhoud en repareer de apparatuur alleen op de aanbevolen manier

door de fabrikant van de apparatuur. Als andere professionals dit moeten doen helpen bij het onderhoud en de reparatie van de apparatuur, dit moet worden gedaan onder toezicht van personeel dat gekwalificeerd is om R290-koelmiddel te gebruiken.

Inspectie van de locatie

Er moeten veiligheidscontroles worden uitgevoerd voordat de airconditioner wordt gerepareerd met koelmiddel R290. Volg bij het repareren van het koelsysteem de volgende instructies en neem de hieronder beschreven voorzorgsmaatregelen in acht voordat u het systeem hanteert.

Volgorde van bediening

De handelingen moeten worden uitgevoerd volgens een gecontroleerde procedure om te garanderen dat het risico van brandbaar gas of stoom minimaal is. Algemene werkruimte

Al het onderhoudspersoneel en ander personeel in het werkgebied moet zich bewust zijn van de aard van de uitgevoerde werkzaamheden. Werken in een besloten ruimte moet worden vermeden. Het werkgebied moet goed worden geïsoleerd om de werkomstandigheden in het werkgebied te garanderen. Er moeten geschikte koelmiddelmonitors aanwezig zijn.

worden gebruikt voor monitoring in het gebied vóór en tijdens werkzaamheden om ervoor te zorgen dat technici zich bewust zijn van de aanwezigheid van potentieel brandbare gassen. Zorg ervoor dat de gebruikte lekdetectieapparatuur geschikt is voor R290-koelmiddel, zoals vonkvrij, voldoende afgedicht of intrinsiek veilig. • De plaatsing van de brandblusser.

Voor het warm werken aan het koelsysteem of aanverwante componenten moet de geschikte brandblusser worden geplaatst.

In de buurt

De koelmiddelinjectieruimte moet zijn uitgerust met een brandblusser met droog poeder of kooldioxide. Brandbronnen zijn verboden. Bij werkzaamheden met betrekking tot R290-koelmiddel mogen geen vormen van ontstekingsbronnen worden gebruikt die brand- of explosiegevaar kunnen veroorzaken. Ontstekingsbronnen zijn onder meer roken. Als het waarschijnlijk is dat het R290-koelmiddel in de omgeving vrijkomt, moet het ver verwijderd zijn van de installatie-, reparatie-, overdrachts- en verwijderingsruimten. Controleer voordat u met de werkzaamheden begint de omgeving rond de apparatuur. Zorg ervoor dat er geen gevaar voor brand of explosie bestaat. Er moet een 'Niet roken'-markering worden aangebracht. • Geventileerde ruimte (open deuren en ramen).

Zorg ervoor dat de werkruimte open is of volledig geventileerd is voordat het systeem wordt geopend of heet wordt bewerkt. De ventilatie moet tijdens de werkzaamheden worden gehandhaafd. Ventilatie zorgt ervoor dat het lekkende koelmiddel snel in de atmosfeer kan worden verdund. Als elektrische componenten

worden vervangen, moeten deze worden geïnstalleerd in overeenstemming met het gebruiksdoel en de juiste bedieningsvoorschriften.

Volg altijd de onderhouds- en reparatierichtlijnen van de fabrikant en raadpleeg bij twijfel de technische afdeling van de fabrikant. De volgende inspectiepunten zijn van

toepassing op de installatie van de R290-koelmiddel-airconditioner: 1. De vulhoeveelheid moet worden

bepaald op basis van de grootte van de kamer waarin de airconditioning zich bevindt. 2. De ventilatieapparatuur

moet normaal werken en de ventilatieopeningen mogen vrij zijn. 3. Als er een indirecte koelcyclus wordt gebruikt,

controleer dan of er koelmiddel in het secundaire circuit aanwezig is;

1. 4. De markeringen op de airconditioner moeten duidelijk zichtbaar zijn en de dubbelzinnige markeringen en symbolen moeten worden

gecorrigeerd. 5. Koelleidingen of elektrische elementen mogen niet worden

geïnstalleerd in een omgeving met mogelijk corrosieve koelmiddelcomponenten, tenzij de elektrische elementen zelf zijn gemaakt van corrosiebestendige materialen of op de juiste

manier beschermd tegen corrosie. Inspectie van de

elektrische apparaten. Reparatie en onderhoud

van elektrische componenten omvatten de stappen voor de initiële veiligheidsinspectie en componentinspectie. Als er een defect is dat de veiligheid in gevaar brengt, schakel dan het apparaat uit totdat het defect is verholpen. Indien het defect niet volledig kan worden verholpen en de operatie moet worden voortgezet, moet een passende tijdelijke oplossing worden genomen.

Rapporteer de inspectie aan de eigenaar van de airconditioner en de initiële veiligheidsinspectie omvat: 1.

Capaciteitsontlading: deze moet op een veilige manier worden uitgevoerd om het genereren van elektrische vonken te

voorkomen. 2. Er zijn geen blootgestelde elektrische componenten en bedrading tijdens het proces van opladen, recyclen en reinigen van het systeem; 3.

Continuïteit van de grond.

Kabel

Controleer of de kabels zijn aangetast door slijtage, corrosie, overspanning, trillingen, scherpe randen of andere ongunstige omstandigheden. Bij deze inspectie moet ook rekening worden gehouden met de invloed van veroudering of de voortdurende trillingen van de compressor en ventilator op de

Kabel

Lekkage-inspectie van het R290-koelmiddel Inspectie

van koelmiddellekkage moet worden uitgevoerd in een omgeving zonder potentiële ontstekingsbron. Tests mogen niet worden uitgevoerd met behulp van halogeensondes (of een andere detector die gebruik maakt van open vuur).

Lekkagedetectiemethode Voor

systemen die R290-koelmiddel bevatten, kan een elektronische lekdetector worden gebruikt, die moet worden gekalibreerd in een omgeving zonder koelmiddel om ervoor te zorgen dat de lekdetector geen potentiële ontstekingsbron is en geschikt is voor het geteste koelmiddel dat wordt gebruikt. De detector moet worden ingesteld op de minimale brandbare concentratie (als percentage) van het koelmiddel, gekalibreerd met het gebruikte koelmiddel en aangepast aan het juiste testbereik voor de gasconcentratie (tot 25%); de vloeistof die wordt gebruikt voor lekdetectie is geschikt voor de meeste koelmiddelen, maar niet voor ammoniakhoudende oplosmiddelen. Om ammoniak- en koelmiddelreacties te voorkomen en koperleidingen te corroderen.

Als er een lek wordt vermoed, moeten alle open branden van de locatie worden verwijderd of gedoofd.

Als er gelast moet worden op de locatie waar het lek optreedt, moet al het koelmiddel worden opgevangen of geïsoleerd van het lekpunt (met behulp van een afsluiter).

Reinig het hele systeem met anaërobe stikstof (OFN) voor en tijdens het lassen.

Onderhouds- of andere werkzaamheden aan het koelcircuit moeten worden

uitgevoerd volgens de routineprocedures. Houd echter ook rekening met de veiligheid van het koelmiddel en volg de volgende procedures: • Verwijder het koelmiddel; het opnieuw

afsnijden van de gasleiding of

het uitvoeren

van laswerkzaamheden; dit proces mag om

veiligheidsredenen meerdere keren worden

uitgevoerd of zuurstof.

Het blaasproces vult de anaerobe stikstof in het systeem onder vacuum om de werkdruk te bereiken, en vervolgens wordt de anaerobe stikstof in de atmosfeer geloosd en uiteindelijk wordt het systeem in een vacuum gepompt. Herhaal dit proces totdat al het koelmiddel is verdwenen. Na de laatste lading anaërobe stikstof wordt het gas afgevoerd naar de atmosferische druk en kan het systeem worden gelast.

Zorg ervoor dat er geen ontstekingsbron in de buurt van de uitlaat van de vacuümpomp is en dat deze goed geventileerd is.

aanvulling op de routineprocedures de volgende vereisten toe: • Zorg ervoor dat er geen onderlinge verontreiniging tussen verschillende koelmiddelen optreedt wanneer u de koelmiddelvullijn gebruikt. De vullijn voor koelmiddel moet zo kort mogelijk zijn om de resterende hoeveelheid te verminderen het koelmiddel erin moet verticaal naar boven worden gehouden; • Zorg ervoor dat het koelsysteem aardingsmaatregelen heeft

genomen voordat het koelmiddel wordt gevuld; • Label het systeem na het vullen (of nog niet); Er moet aandacht

worden besteed aan overmatige injectie; • Druktest

met anaërobe ammoniak voordat deze opnieuw in het

systeem wordt geïnjecteerd. Nadat het vullen is voltooid, wordt eerst de lektest uitgevoerd.

Bij het verlaten van het gebied moet er opnieuw een lektest worden uitgevoerd.

Sloop en recycling

ongeldig controlepapier. Vóór deze procedure

moet de technicus volledig bekend zijn met de apparatuur en al zijn kenmerken. Het

wordt aanbevolen om op een veilige manier koelmiddel terug te winnen. Als het

teruggewonnen koelmiddel wordt hergebruikt, moeten er monsters van het koelmiddel en de

olie worden genomen en vóór gebruik worden geanalyseerd. De vereiste stroomvoorziening

moet vóór het testen worden gegarandeerd.

1. Bekend met de apparatuur en bediening; 2. Koppel de

voeding los; 3. Zorg ervoor dat voordat

u doorgaat met deze procedure;

A. Indien nodig moet de mechanische bedieningsapparatuur de werking van de

koelmiddelopslagtank vergemakkelijken; B. Alle

De beveiligingsvoorzieningen zijn effectief en kunnen correct worden gebruikt. C. Het

hele recyclingproces moet worden uitgevoerd onder leiding van gekwalificeerd

personeel; D. Recyclingapparatuur en

opslagtanks moeten voldoen aan de overeenkomstige normen.

1. Indien mogelijk moet het koelsysteem worden geëvacueerd; 5. Als de

vacuümtoestand niet kan worden bereikt, moet het op meerdere plaatsen worden

afgezogen om het koelmiddel uit elk deel van het systeem te verwijderen. 6. Zorg

ervoor dat de capaciteit van de opslagtank voldoende is voordat u met

recycling begint;

1. Start en bedien de terugwinningsapparatuur volgens de bedieningsinstructies

van de fabrikant. 8. Vul de tank niet te vol. (Het

vloeistofinjectievolume mag niet groter zijn dan 80% van het opslagtankvolume); 9. Ook al

duurt het maar een korte tijd, het

mag de maximale werkdruk van de opslagtank niet overschrijden. 10. Zorg ervoor

dat de tank en de apparatuur snel worden

verwijderd nadat het vullen van de tank en het bedrijfsproces zijn voltooid; alle afsluiters

op de apparatuur zijn gesloten; 11. Het gerecycleerde koelmiddel mag niet in een ander

koelsysteem worden geïnjecteerd

vóór zuivering en inspectie.

Let op: De

airconditioner moet worden gemarkeerd nadat het koelmiddel is weggegooid en geleegd,

met de datum en de goedkeuring. Zorg ervoor dat de identificatie op de airconditioner het

R290-koelmiddel weerspiegelt dat in de airconditioner zit.

• Ophalen

1. Verwijder het koelmiddel uit het systeem tijdens onderhouds- of sloopwerkzaamheden. Het wordt aanbevolen om het koelmiddel grondig te verwijderen.
2. Bij het laden van het koelmiddel in de opslagtank mag alleen een speciale uitvoering van de koelmiddelopslagtank worden gebruikt.

De opslagtank moet overeenkomen met de hoeveelheid koelmiddel die in het gehele systeem wordt geïnjecteerd. Alle tanks bedoeld voor het terugwinnen van koelmiddel (d.w.z. speciale tanks voor koudemiddelterugwinning) moeten zijn uitgerust met overdrukkleppen en

afsluiters en in goede staat verkeren. Indien mogelijk moet de tank leeg zijn.

Vacuüm en vóór gebruik op kamertemperatuur bewaren.

Vóór gebruik geëvacueerd en op kamertemperatuur bewaard.

1. De terugwinningsapparatuur moet in goede staat worden gehouden en

Ze zijn uitgerust met bedieningsinstructies voor de apparatuur voor eenvoudige inspectie.

apparatuur moet geschikt zijn voor het terugwinnen van R290-koelmiddel In

Bovendien moet er sprake zijn van gekwalificeerde metingen, waar normaal gebruik van kan worden gemaakt

weeginstrumenten moeten worden aangesloten met niet-vrij afneembare

verbindingen en in goede staat blijven Controleer voordat u de bergingsapparatuur gebruikt of deze in goede staat verkeert en of alle elektrische onderdelen afgedicht zijn

voorkom brand veroorzaakt door lekkage van koelmiddel. Raadpleeg de fabrikant vragen.

1. Het teruggewonnen koelmiddel moet in de betreffende tank worden geïnstalleerd verzendinstructies en teruggestuurd naar de fabrikant van het koelmiddel. Niet doen meng het koelmiddel in de terugwinningsapparatuur, vooral in de opslag tanks.
2. Het gebied van de R290-koelmiddel-airconditioner is geladen tijdens

transport mag niet worden afgesloten. Neem indien nodig antistatische maatregelen voor de transportmiddelen. Tegelijkertijd, tijdens het transport,

laden en lossen van de airco, de nodige bescherming

Er moeten maatregelen worden genomen om ervoor te zorgen dat de airconditioner dit niet doet beschadigd.

1. Zorg er bij het verwijderen van de compressor of het verwijderen van de

compressorolie voordat de compressor tot een geschikt niveau wordt geëvacueerd om ervoor te zorgen dat er geen resterend R290-koelmiddel in de smeerolie zit

alleen uitgevoerd voordat de compressor terugkeert naar de leverancier

elektrische verwarming van de compressorbehuizing om dit proces te versnellen.

De veiligheid moet worden gewaarborgd wanneer de olie uit het systeem wordt afgevoerd.

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
