MANUALE UTENTE POG Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CONDIZIONATORE PORTATILE MODELLO:POG

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

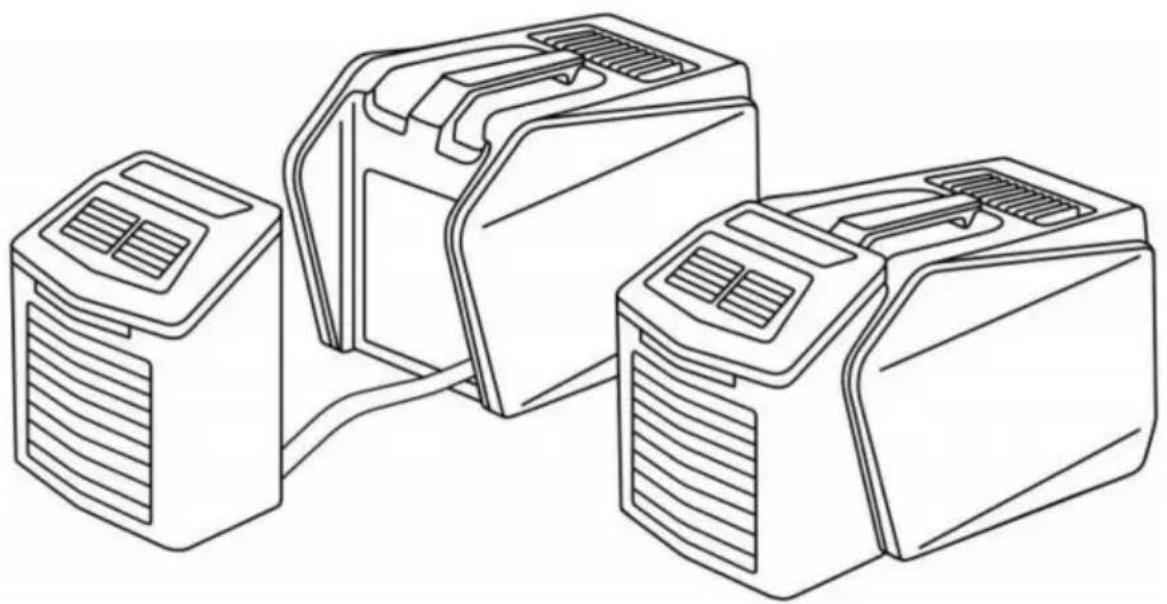

Aria portatile

Condizionatore

MODELLO:POG

HAI BISOGNO DI AIUTO?

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

LINEE GUIDA PER LA SICUREZZA

Grazie per aver acquistato questo condizionatore d'aria portatile. Si prega di leggere attentamente l'intero manuale prima dell'uso. Questo manuale funge da guida generale per il funzionamento del condizionatore d'aria portatile. Tuttavia, alcuni dettagli potrebbero differire leggermente dal modello specifico le funzioni e le linee guida sulla sicurezza qui descritte si applicheranno alla tua unità. Sebbene la tua macchina possa variare in alcuni aspetti come le modalità disponibili o la disposizione del pannello di controllo, il funzionamento e l'uso fondamentali dovrebbero essere coerenti con quanto descritto. Ti invitiamo a dedicare qualche minuto alla lettura leggere attentamente il manuale e familiarizzare con le caratteristiche dell'aria portatile condizionatore d'aria prima dell'uso. Consultare attentamente l'unità stessa per identificare eventuali variazioni rispetto a quanto mostrato. Godetevi il vostro nuovo condizionatore d'aria portatile!

1. Non utilizzarlo vicino a fiamme libere; 2.

Non modificare lo stato del corpo diviso o della combinazione durante l'avvio, eseguire l'azione del corpo diviso o della combinazione durante l'arresto 3, L'esterno la macchina esterna, la macchina interna

interna, sotto la divisione, non può utilizzare il tubo di scarico 4. Quando l'intera macchina viene utilizzata insieme, si consiglia

di installare due tubi di scarico, che possono ottenere un raffreddamento continuo nella circolazione interna, e il l'effetto di raffreddamento complessivo è migliore!

1. Quando il telecomando è abbinato, premere a lungo il pulsante meno "-" sul condizionatore d'aria, quindi lo schermo lampeggia, quindi premere il tasto di apertura del telecomando

2. Quando si utilizza l'adattatore, montare il

adattatore, che favorisce la dissipazione del calore. Il riscaldamento dell'adattatore è normale;

1. Quando si utilizza all'aperto o in macchina, prestare attenzione

alla tensione in ingresso corrispondente. Se lo stile 48V, può accedere direttamente alla tensione 12V o Batteria da 24 V, aumentare a 48 V, quindi accedere all'uso dell'aria condizionata; 8. Ci sarà acqua di condensa nel processo di refrigerazione.

Migliore è l'effetto di

refrigerazione, maggiore è la quantità di acqua di condensa. Nelle aree umide, potrebbe esserci una normale funzione di drenaggio automatico, che non può consumare una quantità eccessiva di acqua di condensa, utilizzare il drenaggio manuale dopo aver utilizzato l'aria condizionata, rimuovere manualmente l'acqua di condensa residua;

Lingua di avvertenza per il refrigerante R290

- Si prega di leggere questo manuale prima dell'installazione, dell'uso e della manutenzione. • Non utilizzare alcun metodo per accelerare il processo di sbrinamento o pulire la parte glassata, ad eccezione di quanto specificamente raccomandato dal produttore. • Non forare o accendere il condizionatore d'aria. • Il condizionatore d'aria deve essere conservato in ambienti senza fuoco continuo fonti di calore (es. apparecchi a gas accesi da fiamme libere, riscaldatori elettrici, ecc.). • In caso di manutenzione, contattare il servizio assistenza più vicino center Seguire rigorosamente il manuale operativo fornito dal produttore e vietare la manutenzione da parte di non professionisti. • Deve rispettare le leggi e le normative nazionali sul gas. • Rimuovere il refrigerante dal sistema di pulizia per la manutenzione rottamazione.

Il condizionatore d'aria utilizza un refrigerante ecologico R290.

Si tratta di un refrigerante leggermente combustibile, sebbene possa bruciare ed esplodere in determinate condizioni, ma purché si segua la tabella seguente, installare posizionarlo nella stanza con l'area giusta e usarlo correttamente, non c'è rischio di combustione ed esplosione.

Rispetto al refrigerante ordinario, l'R290 è ecologico refrigerante che non distrugge lo strato di ozono e la sua serra. Anche il valore dell'effetto è molto basso.

ELENCO PARTI

NO.	IMMAGINE	NOME	QUANTITÀ
1		Ospite dell'aria condizionata	1
2		istruzioni operative	1
3		Il tubo di scarico	1
4		Piccolo tubo di scarico	1
5		tubo di scarico (diametro interno: 7 mm)	1
6		Remoto	1

7		giunto	2
8		Cavo di alimentazione	1
9		3M aderiscono	1
10		Interfaccia a testa piatta	2

ELENCO PARAMETRI

Nome del prodotto	Condizionatore portatile
Modello del prodotto	POG	POG	POG
Valutato tensione/frequenza	DC48VCA 110 V ~ 60 Hz	DC48VCA220V~50/60Hz	DC48VCA220V~50/60Hz
Capacità di raffreddamento	5000 BTU
Potenza nominale	500W
Frigoriferi	R290/120g
Intervallo di temperatura	16-30
Rumore	<60dB
Dimensioni del corpo	320x580x346mm
Peso netto unitario	17,5 kg

ÿ Dopo aver acquistato la macchina, posizionarla per due

ore secondo i requisiti della direzione della freccia sul

cartone Dopo ogni spegnimento, dovrebbero essere necessari almeno 5 minuti per avviare il nuovamente la

macchina ÿ Prima di utilizzare la macchina, distinguere l'estremità dell'aria fredda da quella estremità dell'aria calda secondo il logo sulla macchina. L'uscita dell'aria sulla parte superiore su entrambe le estremità c'è l'uscita dell'aria, mentre sul fondo c'è l'ingresso dell'aria e la tubiera è severamente vietato lasciare uno spazio libero di almeno 60 cm per l'uscita dell'aria calda. Mantenere uno spazio di almeno 10 cm su entrambi i lati della macchina

ÿ L'alimentazione è conforme allo standard

ÿ La presa è a corrente alternata ÿ Non

condividere mai la stessa presa contemporaneamente con altri apparecchi elettrici

ÿ Requisiti di

alimentazione e tensione: CA 110 V-60 Hz/CC 24 V per

Nord America; 220 V-50 Hz/CC 24 V per Unione Europea, Australia y La temperatura del condizionatore varia da 16°C a 30°C

AVVERTENZE IMPORTANTI:

Utilizzare l'apparecchio come descritto nella Guida alle istruzioni per l'uso.

Come altri apparecchi elettrici, questo manuale di istruzioni mira a includere

l'avviso degli eventi il più possibile e le solite pratiche

necessario per il funzionamento e l'installazione dell'apparecchio elettrico. • È vietato

l'uso a bambini o persone senza capacità di cura di sé

prodotto senza supervisione. •

L'apparecchio elettrico è progettato per l'uso domestico in ambienti interni

non può essere utilizzato per altri scopi. •

Se il cavo di alimentazione è danneggiato, deve essere sostituito da

produttore, agente di assistenza o organizzazione equivalente per evitare pericoli.

Qualsiasi modifica o sostituzione delle caratteristiche dell'apparecchio è molto pericolosa pericoloso.

Se è necessario riparare l'apparecchio, contattare il tecnico

centro di assistenza autorizzato dal produttore, aderire all'uso del

parti vulnerabili originali, riparazione da parte di persone non autorizzate

pericoloso e la garanzia non è valida.

L'apparecchio elettrico deve essere installato con messa a terra e il

il circuito interno deve essere testato dal personale tecnico con l'impianto elettrico

qualificazione

• Non utilizzare l'apparecchio elettrico all'aperto. • Non

collegare l'uscita e l'ingresso dell'aria. • Non

utilizzare cavi epitassiali. • Estrarre la spina di

alimentazione prima di pulire o eseguire la manutenzione dell'apparecchio

non tirare il cavo per spostare l'apparecchio.

Non installare l'apparecchio elettrico in una stanza con esposizione naturale

gas, benzina e zolfo e non può essere installato vicino al calore

fonte.

• Non utilizzare l'apparecchio elettrico su un terreno in pendenza. •

Assicurarsi di mantenere una distanza di almeno 45 cm da sostanze infiammabili

materiali (come alcol) o contenitori durevoli (serbatoi di gas aerosol). • Non

posizionare oggetti pesanti o caldi sulla parte superiore della macchina

Pulire regolarmente lo schermo del

filtro. • Conservarlo durante il trasporto dell'apparecchio elettrico

verticale e posizionarlo su un lato. Quando si sposta l'impianto elettrico

dell'apparecchio, svuotare prima l'acqua nel serbatoio. Dopo

trasporto, se è necessario avviarlo, attendere mezz'ora. • R290 È un

refrigerante conforme alle normative ambientali pertinenti

norme.Il ciclo del refrigerante negli apparecchi elettrici è

chiuso. Al termine della vita utile, inviare i componenti elettrici

elettrodomestici in un centro di riciclaggio

speciale. • Gli imballaggi sono riciclabili, quindi si consiglia di collocarli nel

corrispondenti contenitori per la raccolta differenziata dei rifiuti.

- L'installazione dell'apparecchio elettrico deve essere coerente con leggi e regolamenti nazionali pertinenti

ENERGIA

Se si sposta l'apparecchio, riavviarlo dopo mezz'ora. Prima

inserendo la spina del cavo nella presa di corrente, verificare:

- Il sistema di alimentazione principale soddisfa i requisiti di alimentazione

contrassegnato sulla targhetta dell'apparecchio elettrico • Le prese e i

circuiti di alimentazione sono adatti per questo apparecchio • Per far corrispondere

la presa di alimentazione e la spina, sostituire una corrispondente

spina di alimentazione con un elettricista qualificato

- La presa di alimentazione deve avere un'impostazione di messa

a terra • I cavi elettrici devono essere sostituiti dal servizio autorizzato

personale. Il produttore non è responsabile per la mancata osservanza delle norme di sicurezza.

- Se l'apparecchio dispone della funzione Wi-Fi, la sua potenza di trasmissione è inferiore a

20 dBm. La gamma RF è: 2412 MHz-2472 MHz.

PANORAMICA DEL PRODOTTO

- La modalità di funzionamento di questo prodotto include: modalità refrigerazione, sospensione modalità, modalità deumidificazione, modalità alimentazione aria

- Questo prodotto è composto da scheda principale, telecomando e display

pannello, sensore, compressore, motore interno ed esterno, ecc. • Questo

prodotto è dotato di protezione antigelo e compressore 3 minuti

protezione, protezione dai guasti, memoria in caso di perdita di potenza e altre funzioni • Il

prodotto è fabbricato per impostazione predefinita.

Protezione del compressore

Il tempo minimo per riavviare dopo l'arresto del compressore è 2

minuti. Non è necessario attendere 2 minuti per la prima accensione

on.Prima dello spegnimento, non è necessario attendere la riaccensione

2 minuti ed è necessario attendere 2 minuti dopo la riaccensione.

Il compressore deve funzionare per almeno 2 minuti dopo l'apertura, anche se il

sono soddisfatte le condizioni di spegnimento, non funziona per 2 minuti, ad eccezione di fermare.

Spegnere la memoria

Standby prima dell'interruzione di corrente o impostazione della funzione di spegnimento temporizzato, accensione nuovamente ed entrare in standby.

Prima dello spegnimento, della modalità originale, della temperatura impostata, del vento velocità, unità di temperatura, interruttore di abilitazione del motore idraulico, ecc.

Funzione anti-traboccamento

Quando il livello dell'acqua del condizionatore d'aria è pieno, l'icona della cenere sullo schermo lampeggerà il segnale di guasto E4 dell'E 4. Il compressore smette di funzionare finché il livello dell'acqua non torna alla normalità.

Protezione dai guasti

L'aria condizionata è anormale, il sensore è aperto o rotto, smette di funzionare, si prega di consegnarlo al centro di assistenza post-vendita professionale

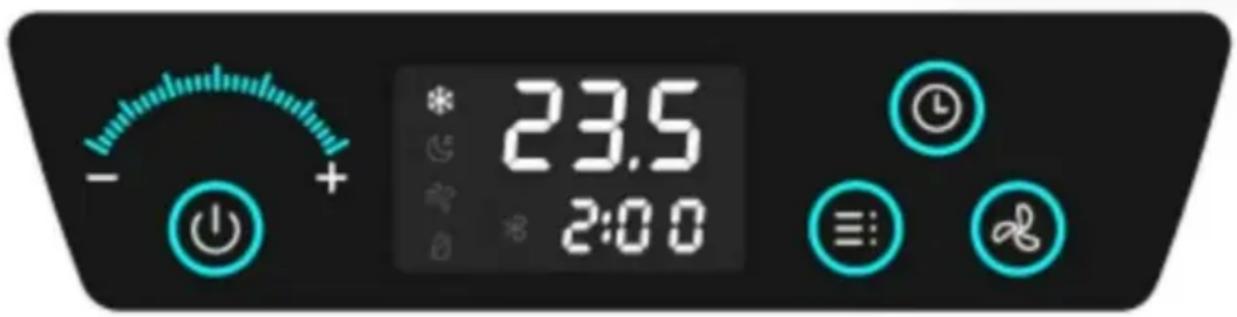

OPERAZIONE

- + 23.5 2:00

2.1.1 Tasto [Cambia]

Premere il tasto [Cambia] per avviare in standby e premere il tasto [Cambia] per accede in standby;

2.1.1 Il tasto [Mode]

Premere [mode] per passare tra le modalità "Refrigerazione", "Sleep", "deumidificazione" e "Alimentazione aria";

2.1.3 Tasto [Velocità del

vento] In modalità refrigerazione e fornitura d'aria, premere l'uscita della ventola nel tasto [Velocità del vento] per convertire tra velocità del vento alta, alta e bassa e il pulsante in modalità sospensione e deumidificazione non è valido;

2.1.4 Tasti [+], [-] In

modalità refrigerazione e sospensione, premere [+] e [-] per regolare la temperatura impostata (tenere premuto + / -per 3 secondi per passare ai gradi Fahrenheit);

2.1.5 Tasto [Timing]

Questo pulsante è disponibile solo sul telecomando, ma non sul display.

Premere il tasto [timing] per impostare lo spegnimento temporizzato, premere i tasti [+] e [-] per regolare il timing.

Orario di spegnimento;

Premere [timing] per impostare l'inizio del cronometraggio e premere [+] e [-] per regolare ora di inizio cronometraggio.

2.1.6 Tasto [Musica] (adatto al modello audio)

In modalità standby, premere il tasto [musica] per accendere lo stereo, aprire il stereo, quindi premere il tasto [musica] per spegnere lo stereo.

OPERAZIONE

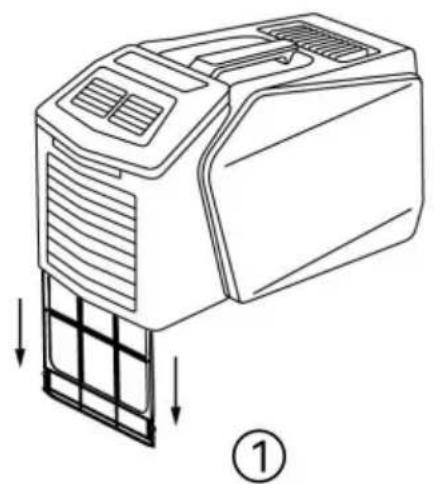

INSTALLAZIONE DI RETE FILTRO

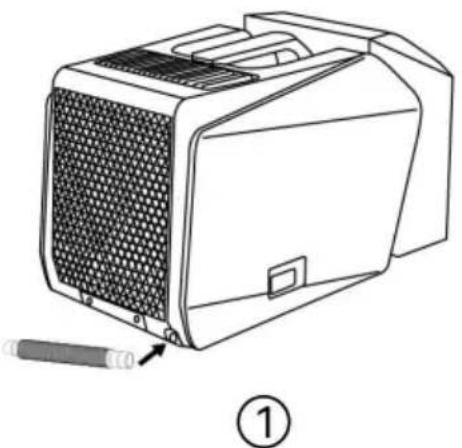

INSTALLAZIONE TUBO DI DRENAGGIO

RISOLUZIONE DEI PROBLEMI

INTANTO	VERIFICA	MISURA
Non è possibile accendere la macchina	ÿAccensione?ÿLa spina è autorizzata si è allentato?ÿè spento?ÿnon è acceso?ÿl collegamenti interni si staccano?	ÿCollegaÿCollega la presaÿRiavviaÿPremi due volte il pulsante dell'interruttore di alimentazioneÿApri il grande coperchio del ferro e collega il cavo di collegamer
L'effetto rinfrescante non è buono	ÿLo schermo del filtro è coperto di polvere?ÿL'ingresso o l'uscita dell'aria sono bloccati?ÿLo spazio è troppo grande oppure le porte e le finestre non sono in buone condizioni?ÿAltri impianti di riscaldamento nella stanza?ÿIl tubo di scarico non è ben collegato o è bloccato?	ÿPulire il filtroÿRipulire gli oggetti intasatiÿUtilizzare una zanzariera adatta al letto, chiudere le porte e FinestreÿRimuovere l'impianto di riscaldamentoÿRicollegare o pulire il condotto di scarico
Troppo rumore e troppe vibrazioni	ÿLa macchina è posizionata orizzontalmente?ÿBlocco della rete del filtro?ÿFlusso di refrigerante internoÿSono stati posizionati o toccati altri oggetti sulla macchina hostÿSi sente un suono "zero zero" interno?	ÿLa macchina è posizionata orizzontalmenteÿPulisci il filtroÿQuesto è un fenomeno normaleÿPulisci le cose inutiliÿTrova il reparto post-vendita per la riparazione
Fai l'acqua	ÿL'host è posizionato orizzontalmenteÿ2.1 guadagni o lo scarico sono bloccatiÿTroppo	ÿPosizionare la macchina host in orizzontaleÿPulire gli scarichi e gli scarichiÿRimuovere il
	accumulata Se	condensa dal secchioCondensa
Sbagliato con	la macchina rimane inutilizzata per un lungo periodo, la macchina viene posizionata per un lungo periodo, assorbe l'odore dei mobili, quando la macchina funziona, l'odore fuoriesce dalla macchina.	Fai funzionare la macchina per 2-5 minuti e il gas scomparirà

Nota:

il prodotto reale sarà diverso da quello mostrato. Quando è necessaria una riparazione, contattare il venditore o un professionista specializzato in un sito di riparazione

MANTENERE IL SERVIZIO

Dichiarazione:

ÿPrima della pulizia, verificare che la macchina non sia accesa. ÿNon utilizzare benzina e altri solventi chimici per pulire la macchina. ÿNon pulire direttamente con acqua. ÿSe la macchina è danneggiata, contattare il

rivenditore locale o il centro di riparazione.

Schermo

I filtri sono stati lavati una volta al mese. Metodo: come mostrato in figura, utilizzare un piccolo cacciavite a croce per rompere la vite di fissaggio del filtro, estrarre il filtro e poi immergerlo in acqua calda a 40'ÿ mescolata con lozione neutra, lavare i detriti sul filtro con una spazzola e riporlo in un luogo fresco, quindi installarlo nuovamente nella posizione originale e fissarlo con le viti

Pulizia della superficie

Pulire con una lozione neutra o alcol e un panno umido, quindi asciugare con un panno asciutto.

Metodo di salvataggio:

Risparmiare a fine stagione

ÿSpegnere, scollegare l'alimentazione ÿPulire la

superficie della macchina con un panno umido, quindi asciugarla

un panno

asciutto. ïAvvolgere il cavo di alimentazione con

una corda. ŷInclinare leggermente la macchina sul lato in cui si trova il foro di perdita e posizionarla per mezz'ora fino a quando tutta l'acqua di condensa residua nella macchina fuoriesce.

ÿCoprire la macchina con sacchetti di plastica e riporla in un luogo asciutto.

Manutenzione

RISCALDAMENTO!

Per la riparazione o la rottamazione, contattare un servizio vicino o autorizzato

center.La manutenzione da parte di personale non qualificato può rappresentare un pericolo.

Riempire il condizionatore con refrigerante R290 e rispettare scrupolosamente le norme

requisiti del produttore Questa sezione affronta principalmente lo speciale

requisiti di manutenzione per l'utilizzo della refrigerazione R290

elettrodomestici.

Fare riferimento al manuale del servizio post-vendita per le operazioni di servizio dettagliate.

ÿ Requisiti di qualificazione del personale addetto alla manutenzione

- Tutti gli operatori o il personale addetto alla manutenzione del sistema di refrigerazione devono ottenere un certificato valido rilasciato da una valutazione riconosciuta nel settore agenzia per identificare le loro qualifiche riconosciute nel settore per la cassaforte smaltimento del refrigerante •

Mantenere e riparare l'apparecchiatura solo nel modo consigliato

dal produttore dell'apparecchiatura. Se lo richiedono altri professionisti

assistere nella manutenzione e riparazione dell'attrezzatura, ciò dovrà essere fatto

sotto la supervisione di personale qualificato all'uso del refrigerante R290.

ÿ Ispezione del sito

- È necessario eseguire controlli di sicurezza prima di riparare il condizionatore d'aria con refrigerante R290 Quando si ripara il sistema di refrigerazione, seguire le precauzioni descritte di seguito prima di maneggiare il sistema.

ÿ Sequenza operativa

Le operazioni devono essere eseguite secondo una procedura controllata per garantire

che il rischio derivante da gas combustibile o vapore sia minimo.

Area di lavoro generale

Tutto il personale di manutenzione e altro personale presente nell'area di lavoro deve essere consapevole della natura dell'operazione intrapresa. Evitare di lavorare in uno spazio ristretto. L'area di lavoro deve essere adeguatamente isolata per garantire le condizioni di lavoro nell'area di lavoro presenza del refrigerante È necessario utilizzare dispositivi di monitoraggio del refrigerante adeguati per monitorare l'area prima e durante le operazioni per garantire che i tecnici siano consapevoli della presenza di gas potenzialmente combustibili. Assicurarsi che l'attrezzatura per il rilevamento delle perdite utilizzata sia adatta al refrigerante R290 come privi di scintille, adeguatamente sigillati o intrinsecamente sicuri. • Posizionamento dell'estintore Per il funzionamento a caldo del sistema di refrigerazione o dei relativi componenti, deve essere posizionato l'estintore adeguato

Nelle

vicinanze L'area di iniezione del refrigerante deve essere dotata di un estintore a polvere secca o ad anidride carbonica. Nei lavori relativi al refrigerante R290 non devono essere utilizzate fonti di incendio che possano causare rischio di incendio o esplosione Le fonti includono il fumo. Se è probabile che il refrigerante R290 venga rilasciato nell'ambiente circostante, deve essere lontano dalle aree di installazione, riparazione, trasferimento e smaltimento. Prima di iniziare l'operazione, controllare l'ambiente intorno all'apparecchiatura assicurarsi che non vi sia pericolo di infiammabilità o incendio. Dovrebbe essere predisposto un segnale "Vietato fumare". • Area ventilata (porte e finestre aperte).

Assicurarsi che l'area di lavoro sia aperta o completamente ventilata prima che il sistema venga aperto o lavorato a caldo. La ventilazione deve essere mantenuta durante il funzionamento. La ventilazione scarica rapidamente la capacità sicura di diluire il refrigerante che perde nell'atmosfera vengono sostituiti i componenti elettrici, essi dovranno essere installati secondo lo scopo d'uso e le norme di corretto funzionamento.

Seguire sempre le linee guida di manutenzione e riparazione del produttore e consultare l'ufficio tecnico del produttore in caso di dubbio. I seguenti elementi di ispezione si applicano all'installazione del condizionatore d'aria con refrigerante R290 1. La quantità di riempimento deve

essere determinata in base alle dimensioni della stanza contenente il. componenti del refrigerante; 2. L'apparecchiatura di ventilazione deve funzionare normalmente e gli sfiati devono essere liberi da ostruzioni 3. Se viene utilizzato un ciclo di raffreddamento indiretto, verificare la presenza di refrigerante nel circuito secondario;

1. I segni sul condizionatore d'aria devono essere chiaramente visibili e i segni e i simboli ambigui devono essere corretti. 5. Le linee di refrigerazione

o gli elementi elettrici non devono essere installati in un ambiente contenente

elementi refrigeranti a contatto potenzialmente corrosivi a meno che gli elementi elettrici stessi non siano realizzati; di materiali resistenti alla corrosione o adeguatamente protetti

dalla corrosione. • Ispezione dei dispositivi elettrici

La riparazione e la manutenzione dei

componenti elettrici includeranno le fasi iniziali di ispezione di sicurezza e di ispezione dei componenti. Se è presente un difetto che mette a repentaglio la sicurezza, spegnere l'apparecchio fino a quando il difetto non viene risolto correttamente Se il difetto non può essere completamente eliminato e l'operazione deve continuare, è necessario adottare una soluzione temporanea adeguata.

Segnalare l'ispezione al proprietario del condizionatore d'aria e l'ispezione di sicurezza iniziale includerà: 1. Scarica di

capacità: deve essere eseguita in modo sicuro per evitare la generazione di scintille elettriche 2. Non sono presenti

componenti elettrici e cablaggi esposti durante l'operazione processo di carica, riciclo e pulizia del sistema 3. Continuità del terreno;

ÿ Cavo

Controllare che i cavi siano danneggiati da usura, corrosione, sovratensione,

vibrazioni, spigoli vivi o altre condizioni avverse. Questa ispezione dovrà tenere conto anche dell'impatto dell'invecchiamento o delle vibrazioni continue del compressore e della ventola

Cavo.

ÿ Ispezione delle perdite del refrigerante R290

L'ispezione delle perdite di refrigerante deve essere eseguita in un ambiente senza potenziale fonte di accensione. Il test non deve essere eseguito utilizzando sonde alogene (o qualsiasi altro rilevatore che utilizzi una fiamma libera).

ÿ Metodo di rilevamento delle perdite

Per i sistemi contenenti refrigerante R290, è possibile utilizzare un rilevatore di perdite elettronico, che deve essere calibrato in un ambiente senza refrigerante per garantire che il rilevatore di perdite non sia una potenziale fonte di accensione e sia adatto al refrigerante testato utilizzato Il rilevatore deve essere impostato sulla concentrazione minima di combustibile (come percentuale) del refrigerante, calibrato con il refrigerante utilizzato e regolato sull'intervallo di test della concentrazione di gas appropriato (fino a 25%); il fluido utilizzato per il rilevamento delle perdite è adatto alla maggior parte dei refrigeranti, ma non ai solventi contenenti ammoniaca. Per prevenire la reazione dell'ammoniaca e del refrigerante e corrodere le linee in rame.

Se si sospetta una perdita, tutti i fuochi aperti devono essere rimossi dal sito o estinti.

Se è necessaria la saldatura nel punto in cui si verifica la perdita, tutto il refrigerante deve essere recuperato o isolato lontano dal punto di perdita (utilizzando una valvola di arresto). Pulire l'intero sistema con azoto anaerobico (OFN) prima e durante la saldatura.

ÿ Rimuovere e aspirare La

manutenzione o altre operazioni del circuito di refrigerazione devono essere eseguite secondo le procedure di routine. Tuttavia, è necessario considerare anche la sicurezza del refrigerante e seguire le seguenti procedure: • Rimuovere il refrigerante •

Utilizzare

l'evacuazione; nuovamente la tubazione di

purificazione del gas; • Tagliare la linea o eseguire la

saldatura; Il refrigerante deve essere recuperato

in un serbatoio di stoccaggio adeguato. Il processo per garantire la sicurezza può essere ripetuto più volte o ossigeno.

Il processo di soffiaggio riempie l'azoto anaerobico nel sistema sotto vuoto per raggiungere la pressione di esercizio, quindi l'azoto anaerobico viene scaricato nell'atmosfera e infine il sistema viene pompato nel vuoto. Ripetere questo processo fino a quando non è presente tutto il refrigerante rimosso dal sistema Dopo l'ultima carica di azoto anaerobico, il gas viene scaricato alla pressione atmosferica, quindi il sistema può essere saldato Se si eseguono operazioni di saldatura della tubazione, l'operazione di cui sopra è molto necessaria.

Assicurarsi che non vi sia alcuna fonte di accensione vicino all'uscita della pompa a vuoto e che sia ben ventilata.

ÿ Procedura di infusione del refrigerante Per

integrare le procedure di routine, aggiungere i seguenti requisiti: • Assicurarsi che non si verifichi alcuna contaminazione reciproca tra diversi refrigeranti quando si utilizza

l'apparecchiatura di riempimento del refrigerante. La linea di riempimento del refrigerante deve essere la più corta possibile per ridurre la quantità residua refrigerante al suo interno; il serbatoio di stoccaggio deve essere mantenuto in posizione verticale; •

Assicurarsi che il sistema di refrigerazione abbia adottato misure di messa a terra prima di riempire il refrigerante; •

Etichettare il sistema dopo il riempimento (o non

ancora); È necessario prestare attenzione all'iniezione

eccessiva; • Test di pressione con ammoniaca anaerobica prima della reiniezione nel sistema Dopo aver completato il riempimento, viene eseguito il test di tenuta

la messa in servizio. È necessario eseguire un altro test di tenuta quando si lascia l'area.

ÿ Rottamazione e riciclaggio •

controllo annunciato non valido in carta Prima di

questa procedura, il tecnico deve avere piena familiarità con l'apparecchiatura e tutte le sue caratteristiche. Si raccomanda la pratica di recupero sicuro del refrigerante Se il refrigerante recuperato viene riutilizzato, campioni di refrigerante e olio essere analizzato prima dell'uso. L'alimentazione elettrica richiesta deve essere garantita prima del test.

1. Familiarità con l'apparecchiatura e il funzionamento;
2. Scollegare l'alimentazione 3.

Assicurarsi che prima di procedere con questa procedura;

A. Se necessario, l'attrezzatura meccanica deve facilitare il funzionamento del serbatoio di stoccaggio del refrigerante; B. Tutti i dispositivi di protezione habeas sono efficaci e possono essere utilizzati correttamente C. L'intero processo di riciclaggio deve essere eseguito sotto la guida di personale qualificato; D. Le attrezzature per il riciclaggio e i serbatoi di stoccaggio devono soddisfare gli standard corrispondenti.

1. Se possibile, il sistema di refrigerazione deve essere evacuato; 5. Se non

è possibile raggiungere lo stato di vuoto, deve essere estratto da più punti per estrarre

il refrigerante in ciascuna parte del sistema. 6. Verificare la capacità del serbatoio di

stoccaggio è sufficiente prima di iniziare il riciclaggio; 7. Avviare e utilizzare l'attrezzatura di recupero

secondo le istruzioni operative del produttore. 8. Non riempire eccessivamente il

serbatoio. (Il volume di iniezione del liquido non

deve superare l'80% del serbatoio di stoccaggio volume); 9. Anche se dura per un breve

periodo, non deve superare la

pressione massima di esercizio del serbatoio di stoccaggio; 10. Una volta completato

il riempimento del serbatoio e il processo

operativo, assicurarsi che il serbatoio e l'attrezzatura vengano rimossi rapidamente e

tutte le valvole di arresto dell'apparecchiatura siano chiuse; 11. Il refrigerante riciclato non

deve essere iniettato in un altro

sistema di refrigerazione prima della purificazione e dell'ispezione.

Prestare attenzione

a: Il condizionatore d'aria deve essere contrassegnato dopo lo smaltimento e lo

svuotamento del refrigerante, con la data e l'approvazione. Assicurarsi che l'identificazione

sul condizionatore d'aria rifletta il refrigerante R290 contenuto nel condizionatore d'aria.

•Recupera

1. Rimuovere il refrigerante dal sistema durante la manutenzione o rottamazione. Si consiglia di rimuovere completamente il refrigerante.
2. Quando si carica il refrigerante nel serbatoio di stoccaggio, solo uno speciale sia possibile utilizzare il serbatoio di stoccaggio del refrigerante. Assicurarsi che la capacità del serbatoio di stoccaggio corrisponda alla quantità di refrigerante iniettato nel suo complesso Tutti i serbatoi destinati al recupero del refrigerante (ovvero serbatoi speciali per recupero del refrigerante) deve essere dotato di valvole limitatrici di pressione e valvole di arresto e in buone condizioni. Se possibile, il serbatoio deve essere vuoto sottovuoto e conservato a temperatura ambiente prima dell'uso evacuato e mantenuto a temperatura ambiente prima dell'uso.
3. Le attrezzature di recupero devono essere mantenute in buone condizioni di funzionamento e Dotato di istruzioni per l'uso dell'attrezzatura per una facile ispezione. l'apparecchiatura dovrà essere idonea al recupero del refrigerante R290 In Inoltre, dovrebbe esserci una misurazione qualificata che possa essere utilizzata normalmente strumenti di pesatura. I tubi flessibili devono essere collegati con staccabile non libero giunti e rimangano in buone condizioni Prima di utilizzare l'attrezzatura di recupero, verificare che sia in buone condizioni e che tutte le parti elettriche siano sigillate prevenire incendi causati da perdite di refrigerante. Consultare il produttore domande.
4. Il refrigerante recuperato dovrà essere installato nel serbatoio applicabile con istruzioni di spedizione e restituiti al produttore del refrigerante mescolare il refrigerante nell'attrezzatura di recupero, soprattutto nello stoccaggio serbatoi.
5. L'area del condizionatore d'aria con refrigerante R290 caricata durante il trasporto non deve essere chiuso. Se necessario, adottare misure antistatiche per i mezzi di trasporto Allo stesso tempo, nel processo di trasporto, carico e scarico del condizionatore, i necessari protettivi dovrebbero essere prese misure per garantire che il condizionatore d'aria non lo sia danneggiato.
6. Quando si rimuove il compressore o si rimuove l'olio del compressore, assicurarsi che il compressore venga evacuato a un livello adeguato per garantire che non vi sia refrigerante R290 residuo nell'olio lubrificante eseguita prima della restituzione del compressore al fornitore consente solo riscaldamento elettrico dell'alloggiamento del compressore per accelerare questo processo. La sicurezza deve essere garantita quando l'olio viene scaricato dal sistema.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
