GEBRUIKSAANWIJZING MD200C Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën gereedschappen dekken door ons aangeboden. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

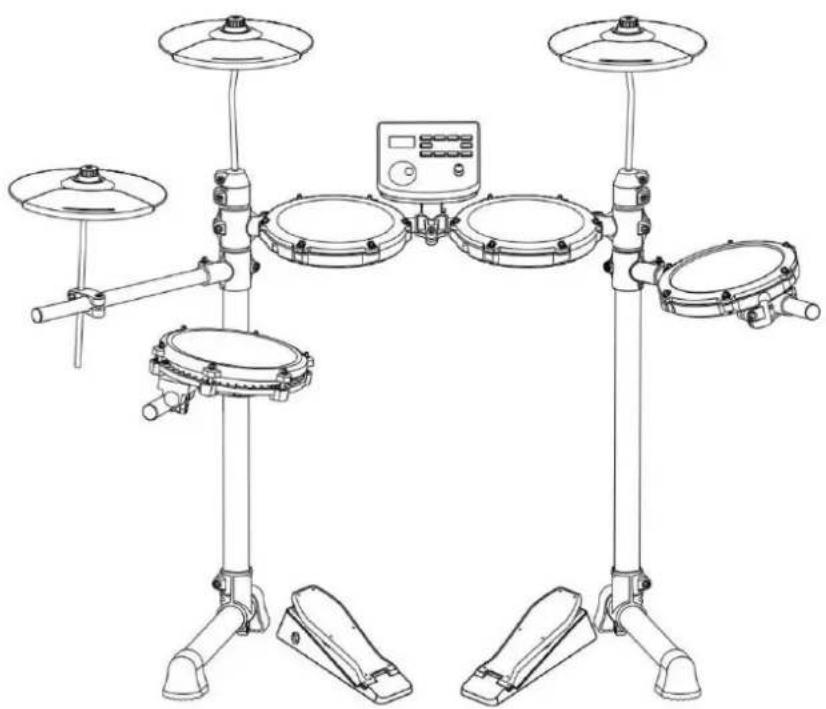

ELEKTRONISCH DRUMSET

MODEL: MD200C

(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)

Heeft u productvragen? Technische ondersteuning nodig? Voel je vrij om neem contact

met ons op: Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

FUNCTIE INLEIDING

Bedankt dat u voor onze elektronische drum hebt gekozen. Elegante en delicate elektronische drum is de perfecte combinatie van moderne nieuwe elektronische

technologie. •Voordat u dit product gebruikt, moet u de instructies in detail lezen.

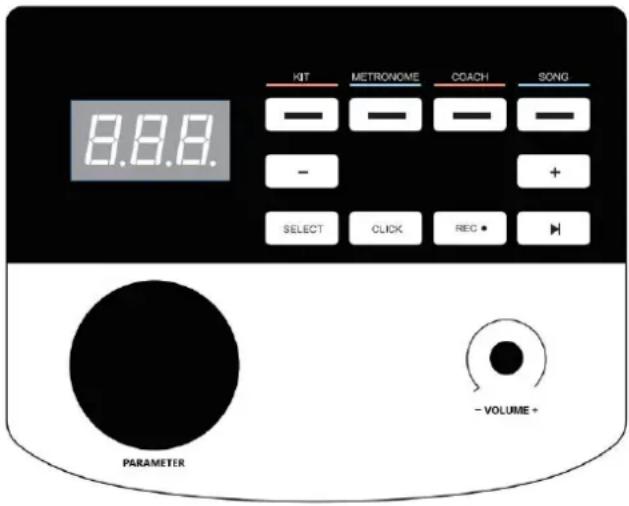

KIT METRONOME COACH SONG 8.8.8. - + SELECT CLICK REC - VOLUME+ PARAMETER

nummers • ondersteunen de aanpassing van de gevoeligheidsparameters

van elke drum • drie

leermodi • snelheidsregeling: 30 \~ 250 slagen / min

• metronoom: 1-9 typen •

andere functies: parameteropslag, reset en opname; • driecijferig

LED-display; • interface:

voeding DC, usbmidi, oortelefoon, audio-ingang, audio-uitgang verhogen cimbaal

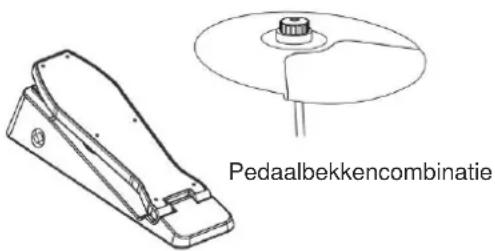

Pedaalbekkencombinatie

OPMERKING!

• Dit product is een elektro-akoestisch instrumentproduct. Het is normaal dat er een beetje stroming staat geluid uit de luidspreker of oortelefoon na het inschakelen.
  Houd tijdens gebruik de buurt van "radio, TV, antenne-ontvanger, router, koelkast, TV, motor en andere RF-elektrische interferentiebronnen".

INHOUD

FUNCTIE INLEIDING ---- 1

INHOUD 2

INSTALLATIE GIDS 3

CONTROLEER DE BIJGEVOEGDE ITEMS 3

STANDPIJPFITTING 4

MONTAGESTANDAARD 4

INSTALLATIE VAN DE DRUMPAN 5

INSTALLATIE VAN GELUIDSMODULE ---- 5

CYMBALEN INSTALLEREN, GELUIDSMODULE, PEDALEN PLAATSEN 6

PLAATS DE VERBINDINGSKABEL VAN HET SLAGONDERDEEL -- 7

ILLUSTRATIE VAN GELUIDSMODULEPOORT 8

AANSLUITING VAN HET STROOMKABEL 8

USB MIDI-POORT 8

AUDIO-UITVOERPOORT 8

AUDIO-INVOERPOORT 8

OORTELEFOONPOORT 8

BEDIENINGSHANDLEIDING 9

STROOM 9

DRUMKIT SELECTIE 9

METRONOOM 9

PRAKTIJKFUNCTIE 9

COACHMODUS 9

DEMO-SONG 10

TROMMELPARAMETERS 10

OPNAMEFUNCTIE 10

• Volg de instructies en lees de "veiligheidsmaatregelen" in de gebruikershandleiding aandachtig voor gebruik.
• Dit product moet door een volwassene worden geïnstalleerd. Laat de minderjarige het niet zelfstandig installeren.

Controleer de bijgevoegde items

- Controleer na het openen van de verpakking onmiddellijk of alle artikelen erin zitten. Als er iets ontbreekt, neem dan contact op met uw dealer.

Geluidsmodule

Modulebeugel

Cimbaal*3

Tom (3 stuks)

Strik

Drumstok

Pedaal*2

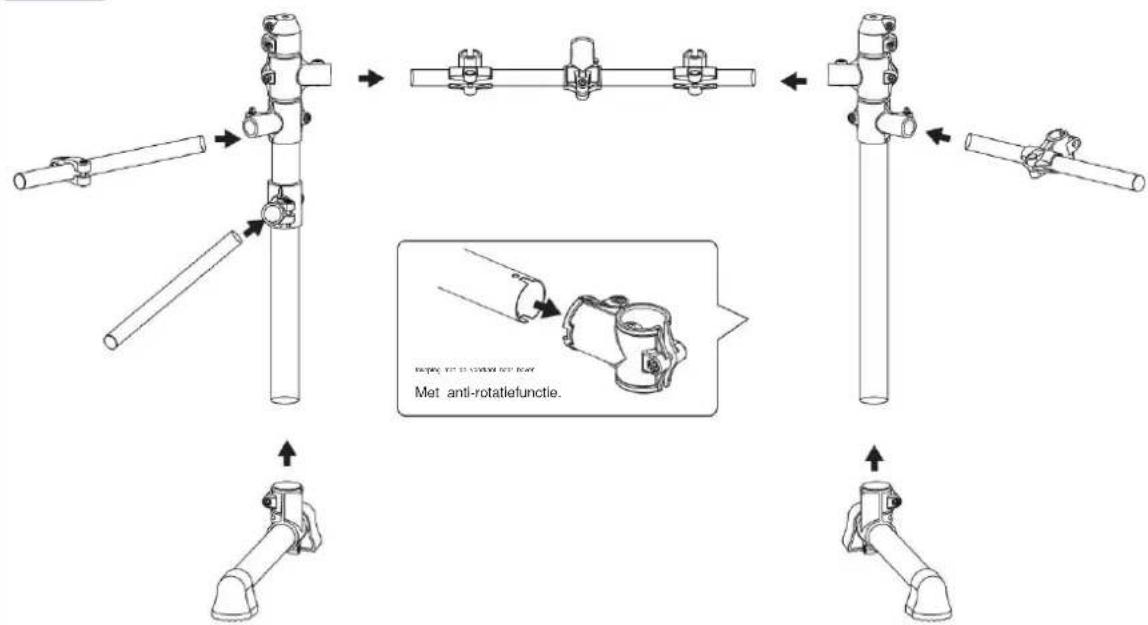

Montage van staande pijp

- De standaard bevindt zich in een klein individueel pakketje in de doos.

03 • De standaard moet op zijn plaats worden geïnstalleerd en de schroeven met de drumsleutel worden vastgedraaid.

MET anti-rotatlefunctie.

04

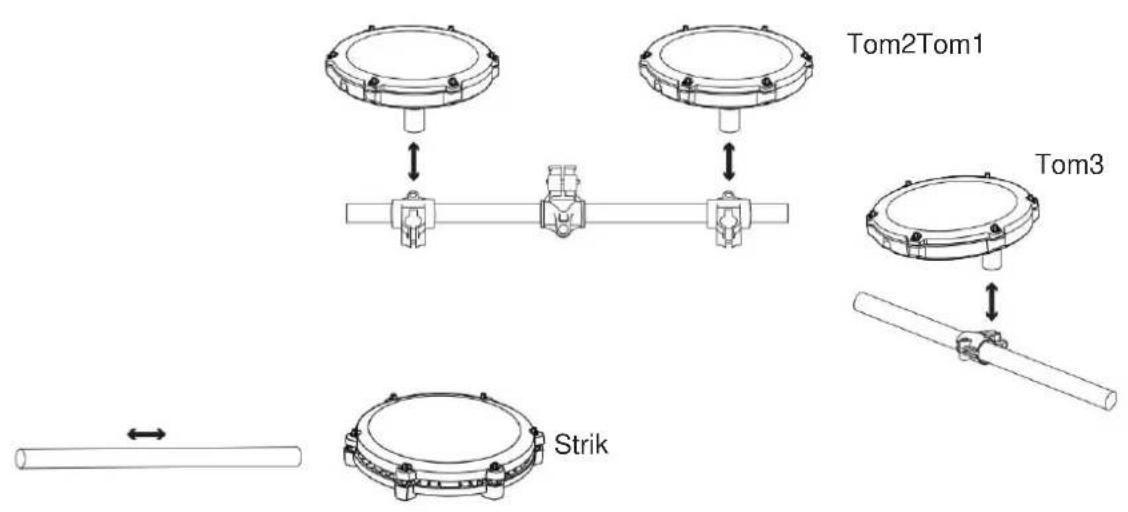

Drumpan installatie

- Wees voorzichtig en zorg ervoor dat uw vingers niet bekneld raken tijdens de installatie.

Tom2Tom1 Tom3 Strik

05

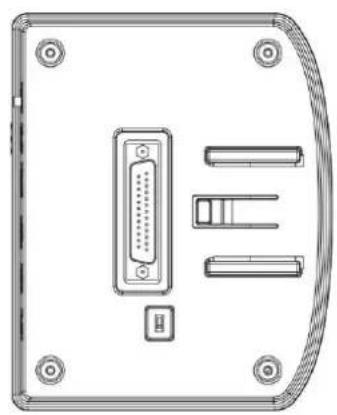

Installatie van de geluidsmodule

Monteer de geluidsmodule met de standaard voordat u deze op het drumstel bevestigt.

Plaats de beugel van de hoofdbox tegen het spoor van de geluidsmodule en u hoort het klikstuk omhoog komen wanneer u het op de bodem plaatst.

06

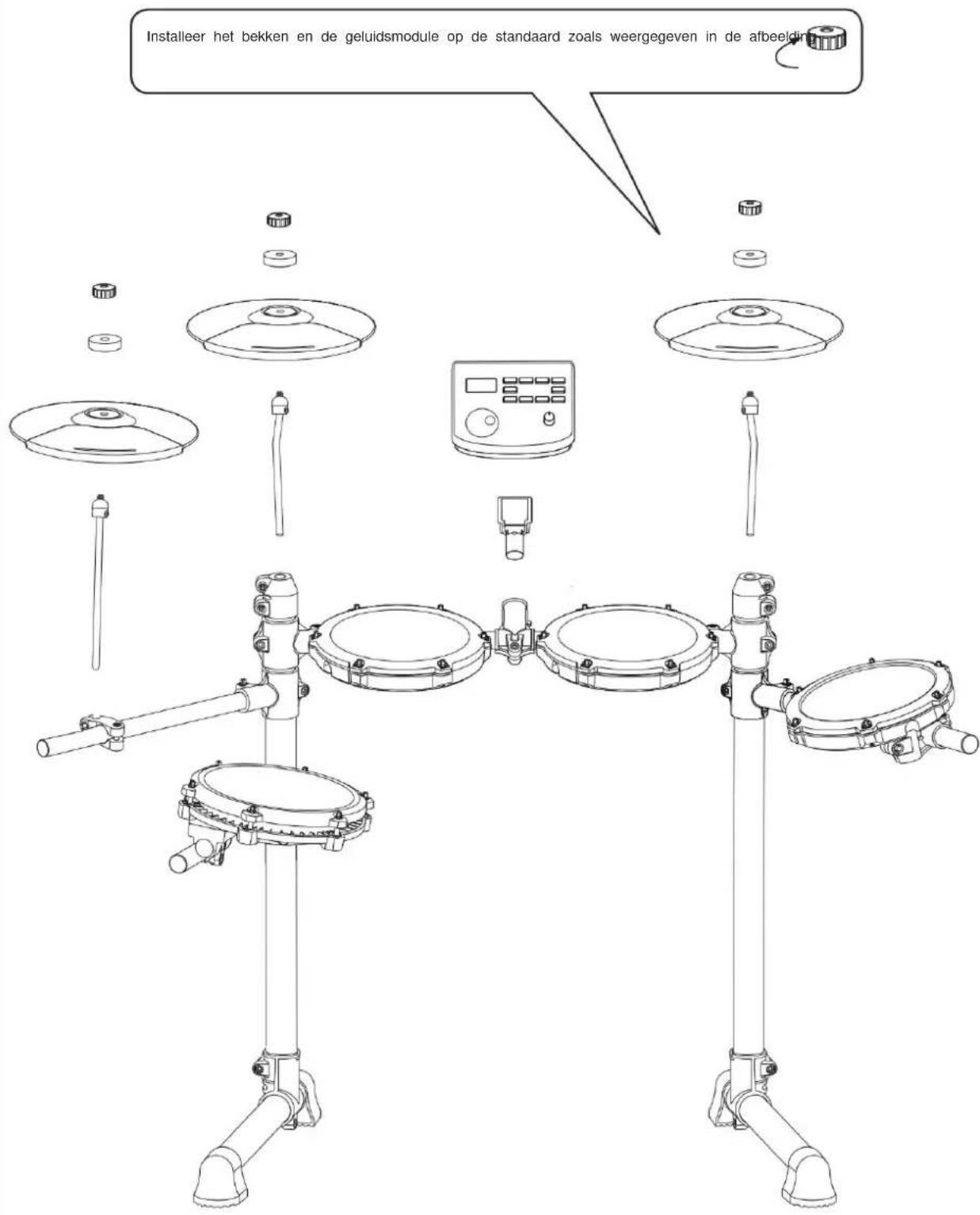

Bekkens plaatsen, geluidsmodule, pedalen plaatsen

- Zorg ervoor dat u het bekken niet te strak vastdraait, maar zorg ervoor dat er wat ruimte overblijft zodat ze op en neer kunnen slingeren.

Installeer het bekken en de geluidsmodule op de standaard zoals weergegeven in de afbeelding

07

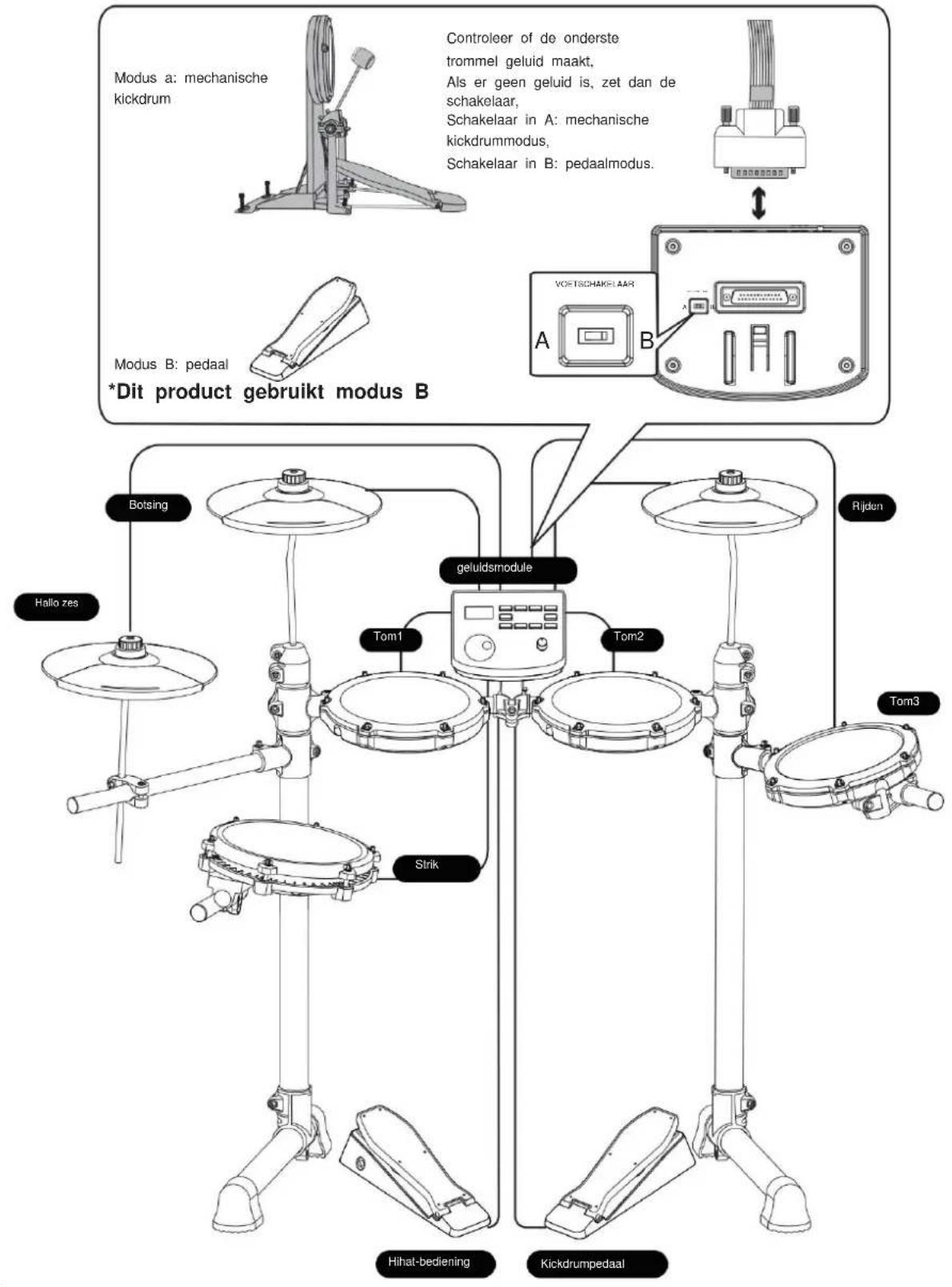

Steek de verbindingskabel van het rakende deel erin

- Steek de verbindingskabel op zijn plaats om slecht contact te voorkomen en sluit deze op de juiste manier aan, zoals weergegeven in het diagram.

Modus a: mechanische kickdrum Controleer of de onderste trommel geluid maakt, Als er geen geluid is, zet dan de schakelaar, Schakelaar in A: mechanische kickdrummodus, Schakelaar in B: pedaalmodus. Modus B: pedaal * Dit product gebruikt modus B Botsing Helio zes Strik geluldsmodule Tom1 Tom2 Rijden Tom3 Hihat-bediening Kickdrumpedaal

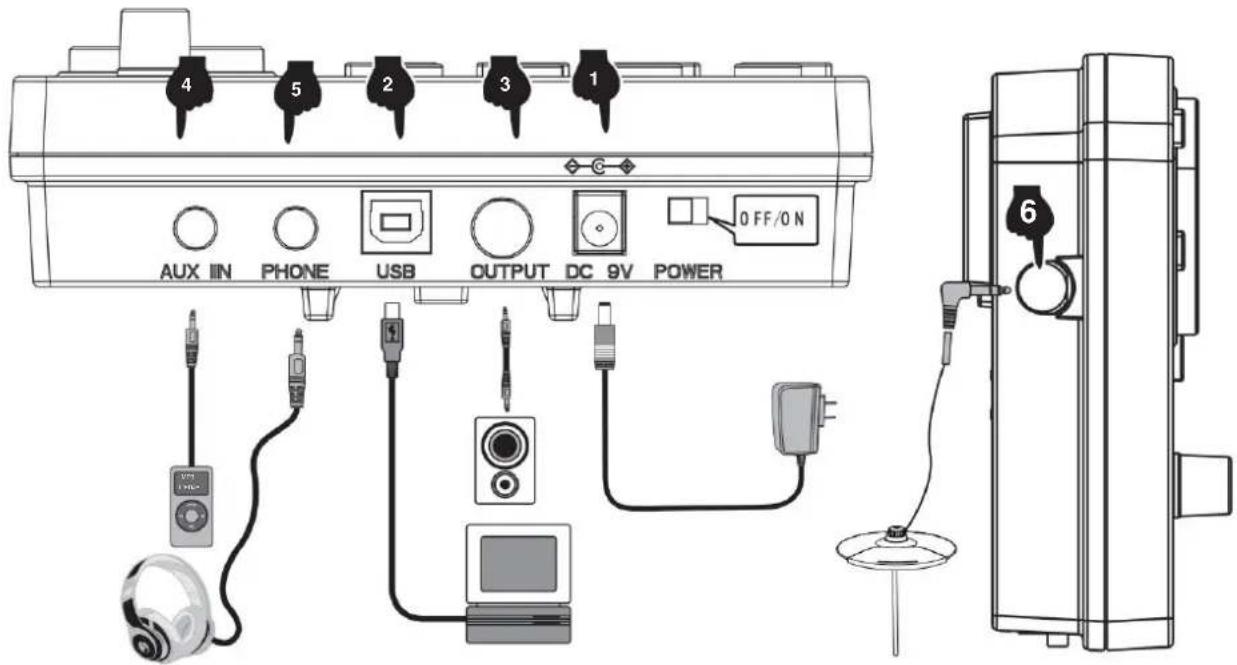

ILLUSTRATIE VAN GELUIDSMODULEPOORT

4 5 2 3 1 C AUX IIN PHONE USB OUTPUT DC 9V POWER OFF/ON 6 VCC UWPC USB LCD Power

1 STROOMKABELAANSLUITING

1. Sluit tijdens gebruik de voedingsterminal aan volgens het diagram en steek het stopcontact van de modulekast in het ene uiteinde en een stopcontact van 100-240 V aan het andere uiteinde. (Figuur 1)
2. Als u dit product langere tijd niet gebruikt, trek dan de stekker uit het stopcontact en bewaar deze op de juiste manier.

2 USB MIDI-POORT

Het gebruik van een elektronische drum MIDI USB-interface kan communiceren met muziekapparaten met MIDI.

1. Via de vooraf geïnstalleerde muzieksoftware op computers en mobiele telefoons kunnen we leren spelen, muziek componenten, winkel en andere functies. (Fig. 2)
2. Bij aansluiting op een computer of mobiele telefoon moet de audio-uitgang van het apparaat op de audio worden aangesloten ingangsbus van de geluidsmodule om de geluidseffecten op het apparaat te synchroniseren. (Afb. 5)

3 AUDIO-UITVOERPOORT

De audio-uitgang kan worden aangesloten op een actieve luidspreker (speciale elektronische drumluidspreker) en grote audioapparatuur. (Afb. 3)

4 AUDIO-INGANGSPOORT

De audio-invoerpoort kan het afspeelapparaat van de geluidsbron aansluiten op de modulebox voor weergave (zoals MP3, mobiele telefoon en andere audiosignaalinvoer). (Afb. 4)

5 OORTELEFOONPOORT

Door een hoofdtelefoon aan te sluiten, worden de details van de percussie gecontroleerd en worden anderen niet gestoord tijdens het spelen zonder luidsprekers aan te sluiten. (Afb. 5)

6 VERHOOG HAVEN

Via deze poort kunt u een bekken toevoegen voor eenvoudige uitbreiding. (Figuur 6)

BEDIENINGSGIDS

1 VERMOGEN

Steek de DC-stekker in de DC 9V-poort aan de bovenkant van de geluidsmodule. Schuif de POWER-schakelaar naar rechts (vanaf de voorkant gezien) om de drumkit aan te zetten. Om de drumkit uit te schakelen, schuift u de schakelaar naar links.

2 DRUMKIT-SELECTIE

Druk op de KIT-knop om de huidige drumkit weer te geven. Draai aan het parameterwiel of gebruik de knoppen <- /+> om te selecteren gewenste drumkit. Er zijn 15 drumkits om uit te kiezen - zie de drumkitlijst op pagina 11.

3 METRONOOM

1. Druk op de METRONOME-knop om naar de metronoommodus te gaan.
2. Het scherm geeft de snelheidswaarde weer (standaardsnelheid 120 BPM). Draai aan het parameterwiel of gebruik de +/- knoppen om de metronoomsnelheid te wijzigen. Druk op de CLICK-knop om de metronoom te starten.

3. Druk in de metronoommodus op de SELECT-knop. Het scherm springt naar de metronoomparameter aanpassingsinterface. U kunt op de +/- knoppen drukken om de parameter te selecteren die u wilt aanpassen:
   A. r (beattype: 2,4,8,16)
   B. b (telnummer: 01-09)
   C. L (metronoomvolume: 00 (uit) -31), en draai vervolgens aan het parameterwiel om de parameterinstellingen aan te passen.

4. Nadat de parameters zijn aangepast, drukt u op de SELECT-knop om te bevestigen en de parameter te verlaten interface. Vervolgens

5. Gebruik de klikknop om de metronoom naar wens te starten en stoppen.

4 OEFENFUNCTIE

De 'coach'-coachmodus van dit product kan helpen bij het vaststellen van snelheid, nauwkeurigheid en uithoudingsvermogen, en helpen bij het cultiveren van de oefenfunctie voor een beter ritmegevoel. Boek vooruitgang onder toezicht van de coachmodus!

Druk op de knop "coach" om naar de coachmodus te gaan. In deze modus zijn er drie oefenmodi. Selecteer de praktijk

via het datawiel of de knop < + > < - >.

1. Oefenmodus 1: C-1 slagdetectieoefening: sla op de trommel met een vaste snelheid om de nauwkeurigheid van de slag te trainen.
2. Oefenmodus 2: C-2 stille slagmodus: de metronoom laat één sectie klinken en dempt één sectie om de
   slagnauwkeurigheid zonder metronoomprompt. Het is een geavanceerde versie van oefenmodus 1.
3. Oefenmodus 3: C-3 snelheidsoefening, de metronoom verandert automatisch de snelheid, verhoogd vanaf de langzaamste express naar de snelste, en verminder dan van de langzaamste express naar de langzaamste snelheid, om zo te oefenen
   het uithoudingsvermogen van de staking.

5 COACHMODUS

1. De trainingsmodus "coach" van dit product kan helpen bij het vaststellen van snelheid, nauwkeurigheid en uithoudingsvermogen. Druk op COACH om naar de coachmodus te gaan. In deze modus zijn er drie oefenmodi. Gebruik het parameterwiel om te selecteren welke oefenmodus.

A. Oefenmodus 1: C-1 oefening voor slagdetectie - sla op de trommel met een vaste snelheid om de nauwkeurigheid van de slag te trainen.
B. Oefenmodus 2: C-2 stille slagmodus - de metronoom laat één sectie klinken en dempt één sectie om te trainen als er geen beat is.
C. Oefenmodus 3: C-3 speed strike oefenen - de metronoom verandert automatisch de snelheid van de langzaamste naar de snelste en dan van de snelste naar de langzaamste.

1. Zodra de coachingmodus is gekozen, drukt u op de KLIK-knop. De metronoombeats beginnen en dat kun je doen speel mee op de drum om te oefenen.

2. 1. Na vier voorbereidende tellen toont het display:

BEDIENINGSGIDS

(te traag)

(Goed)

(te snel)

1. Zodra u de coachingmodus heeft voltooid, wordt er een score weergegeven van 0-100, waarbij de nauwkeurigheid van de de oefening.
   C-1-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt het aantal oefeningen aanpassen sessies naar behoefte (01-32). Het aantal te oefenen sessies bepaalt de lengte van deze oefening.
   C-2-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt het aantal oefeningen aanpassen sessies naar behoefte(04-32). Het aantal te oefenen sessies bepaalt de lengte van deze oefening.
   C-3-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt de snelheid waarmee de BPM wordt aangepast aanpassen wijzigingen (01-09 BPM).
2. Druk nogmaals op de CLICK-knop om de coachmodus te beëindigen.

6 DEMO-SONGS

1. Druk op de SONG-knop om naar de demomodus te gaan. Er zijn 30 demo's om uit te kiezen. Op het scherm wordt het weergegeven huidige demosongnummer (01 -30).
2. Druk op de < > knop om het afspelen van de demosongs te starten. Om het afspelen te stoppen, drukt u nogmaals op de knop < >.
3. Draai aan het parameterwiel of druk op de +/- knoppen om een demosong te selecteren.
4. Druk in de songmodus op de sEIECT-knop om naar de interface voor het instellen van de songparameters te gaan. U kunt het drumgeluid aan of uit door aan het parameterwiel te draaien (het drumgeluid staat standaard aan).
5. Druk op de SELECT-knop om te bevestigen en de parameterinterface te verlaten.

7 TROMMELPARAMETERS

1. Druk op de KIT-knop en het scherm geeft 01 (drumkitnummer) weer. Druk op SELECT om de drumparameter in te voeren aanpassingsmodus.
2. Tik op de drum die u wilt aanpassen en druk vervolgens op de +/- knoppen om de parameter voor aanpassing te selecteren. Gevoeligheid S (01-06). Triggerdrempel t(01 - 32). Overspraakdrempel c (01 -32) Herhaalde trigger r(01-32) Drumkracht V(01-03). Drumvolume L (00 - 31).
3. Wijzig de parameters door aan het parameterwiel te draaien en druk lang op de knop - om op te slaan. Het scherm met display SAV om aan te geven dat de parameteraanpassing succesvol is opgeslagen.
4. Om de drumparameters terug te zetten naar de fabrieksinstellingen, drukt u lang op de knop + totdat het scherm RES.PLEASE weergeeft OPMERKING: De parameters voor de 3 tomdrums kunnen niet afzonderlijk worden ingesteld.

8 OPNAMEFUNCTIE

1. Druk op de knop < REC > wanneer het indicatielampje in de statussen "KIT" en "CLICK" staat, en het scherm toont de woorden "REC" in de ademende knipperende staat en gaan naar de opnamevoorbereidingsstatus.
2. Tik op een willekeurige drum en de metronoom klinkt. Op dit moment wordt op het scherm "---" weergegeven terwijl de ademhaling knippert en begint met opnemen.
3. Druk nogmaals op de < REC > toets of < PLAY > toets, de opname stopt en "A-1" wordt op het scherm weergegeven.
4. Druk op < ▶| > om de huidige opname af te spelen, en druk nogmaals om het afspelen te stoppen.
5. Als u zonder kloppen weer in de opnamevoorbereidingsstatus komt, wordt de laatst opgenomen "A-1" afgespeeld.

1. Om de parameters op te slaan, drukt u lang op de <-> knop. Het scherm geeft SAV weer.
2. Om de parameters te resetten, drukt u lang op de knop <+>. Het scherm geeft RES res weer.

10 USB-MIDI

Om de MID-functie van de drumkits te gebruiken, sluit u een USB-B-datakabel (niet meegeleverd bij deze drumkit) aan op de bedieningseenheid en verbinding maken met pc/smartphone.

APPENDIX

Timbre

Trap	39. Jazz snare-rand	78. Poprock Tom3	116. Populaire Crash2
1. Funk-kick	40. Blues snare-rand	79. Rots Tom3	117. Zekering crash2
2. Originele kick	41. Populaire snarerand	80. Zie Tom3	118. Dancehall-crash 2
3. Poprock-kick	42. Zekering snare rand	81. SnelheidMetal Tom3	119. Synthgaze-crash 2
4. Rots kick	43. Dancehall snare-rand	82. KlassiekeDroge Tom3	120. Standaard crash2
5. Seesion-kick	44. Synthgaze snare-rand	83. Moderne Tom3	Rijden
6. SpeedMetal-kick	45. Standaard snarerand	84. Jazztom3	121. Funk rit
7. KlassiekeDry Kick	Tom	85. BluesTom3	122. Originele rit
8e. Moderne kick	46. FunkTom1	86. Populaire Tom3	123. Poprockrit
9. Jazz-kick	47. Originele Tom1	87. Zekering Tom3	124. Rots rit
10. Blues-kick	48. Poprocktom1	88. Dancehall Tom3	125. Seesion-rit
11. Populaire kick	49. Rots Tom1	89. Synthgaze Tom3	126. SpeedMetal-rit
12. Zekering kick	50. Zie Tom1	90. Standaard Tom3	127. Klassieke droge rit
13. Dancehall-kick	51. SpeedMetal Tom1	Botsing	128. Moderne rit
14. Synthgaze-kick	52. KlassiekeDroge Tom1	91. Funk-crash1	129. Jazzrit
15. Standaard trap	53. Moderne Tom1	92. Originele Crash1	130. Bluesrit
Strik	54. Jazztom1	93. Poprockcrash1	131. Populaire rit
16. Funk snare	55. BluesTom1	94. Rotscrash1	132. Zekering rit
17. Originele snare	56. Populaire Tom1	95. Ziesiecrash1	133. Dancehall-rit
18. Pop-rock snare	57. Zekering Tom1	96. SpeedMetal-crash1	134. Synthgaze-rit
19. Rock snare	58. Dancehall Tom1	97. KlassiekeDry Crash1	135. Standaard rit
20. Ziesie strik	59. Synthgaze Tom1	98. Moderne crash1	Hallo
21. SpeedMetal snare	60. Standaard Tom1	99. Jazzcrash1	136. Funk hihat open
22. Klassieke droge snare	61. FunkTom2	100. Bluescrash1	137. Originele hihat open
23. Moderne snare	62. Originele Tom2	101. Populaire crash1	138. Poprock hihat open
24. Jazz snare	63. Poprock Tom2	102. Zekering crash1	139. Rock hihat open
25. Blues-snaredrum	64. Rots Tom2	103. Dancehall-crash1	140. Seesion hihat open
26. Populaire snare	65. Zie Tom2	104. Synthgaze-crash1	141. SpeedMetal hihat open
27. Zekering Snaar	66. SnelheidMetal Tom2	105. Standaardcrash1	142. ClassicDry Hi-Hat Open
28. Dancehall-snare	67. KlassiekeDroge Tom2	106. Funk-crash2	143. Moderne hihat open
29. Synthgaze snare	68. Moderne Tom2	107. Originele Crash2	144. Jazz hihat open
30. Standaard snare	69. Jazztom2	108. Poprockcrash2	145. Blues hihat open
31. Funk snare-rand	70. BluesTom2	109. Rotscrash2	146. Populaire hihat open
32. Originele snarerand	71. Populaire Tom2	110. Ziesiecrash 2	147. Zekering Hi-Hat open
33. Pop-rock snare-rijm	72. Zekering Tom2	111. SpeedMetal Crash2	148. Dancehall HiHat Open
34. Rock snare-rand	73. Dancehall Tom2	112. KlassiekeDry Crash2	149. Synthgaze hihat open
35. Seesion Snaredrum	74. Synthgaze Tom2	113. Moderne crash2	150. Standaard hihat open
36. SpeedMetal snare-rand	75. Standaard Tom2	114. Jazzcrash2	151. Funk HiHat Close
37. Klassieke droge snare-rand	76. FunkTom3	115. Bluescrash2	152. Originele Hi-Hat Close
38. Moderne snarerand	77. Originele Tom3

APPENDIX

1. Poprock Hi-Hat Close
2. Rock hi-hat dichtbij
3. Seesion Hi-Hat Sluiten
4. SpeedMetal Hi-Hat Sluiten
5. ClassicDry Hi-Hat Sluiten
6. Moderne hi-hat close
7. Jazz HiHat Sluiten
8. Blues Hi-Hat Sluiten
9. Populaire Hi-Hat Close

10. Zekering Hi-Hat gesloten

11. Dancehall HiHat Sluiten

12. Synthgaze Hi-Hat Sluiten
13. Standaard hi-hat gesloten
    166 . Funk hihatpedaal
14. Origineel hihatpedaal
15. Poprock hihatpedaal
16. Rock hi-hatpedaal
17. Seesion hihatpedaal
18. SpeedMetal hihatpedaal

19. KlassiekDry hihatpedaal

20. Modern hihatpedaal

21. Jazz hihatpedaal
22. Blues hihatpedaal
23. Populair hihatpedaal
24. Zekering hi-hatpedaal
25. Dancehall hihatpedaal
26. Synthgaze hihatpedaal
27. Standaard hihatpedaal

Drum combination timbre
Drumstel van gebruiker

01	Funk	04	Rock	07	ClassicDry	10	Blues	13	Dancehall
02	Original	05	Seesion	08	Modern	11	Popular	14	Synthgaze
03	Poprock	06	SpeedMetal	09	Jazz	12	Fuse	15	Standard

Demonstratielied

Lied 001	Lied 005	Lied 009	Lied 013	Lied 017	Lied 021	Lied 025	Lied 029
Lied 002	Lied 006	Lied 010	Lied 014	Lied 018	Lied 022	Lied 026	Lied 030
Lied 003	Lied 007	Lied 011	Lied 015	Lied 019	Lied 023	Lied 027
Lied 004	Lied 008	Lied 012	Lied 016	Lied 020	Lied 024	Lied 028

PRODUCT MAINTENANCE

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EG REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

Britse REP

YH CONSULTING LIMITED.
