BRUKSANVISNING MD200C Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss endast representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

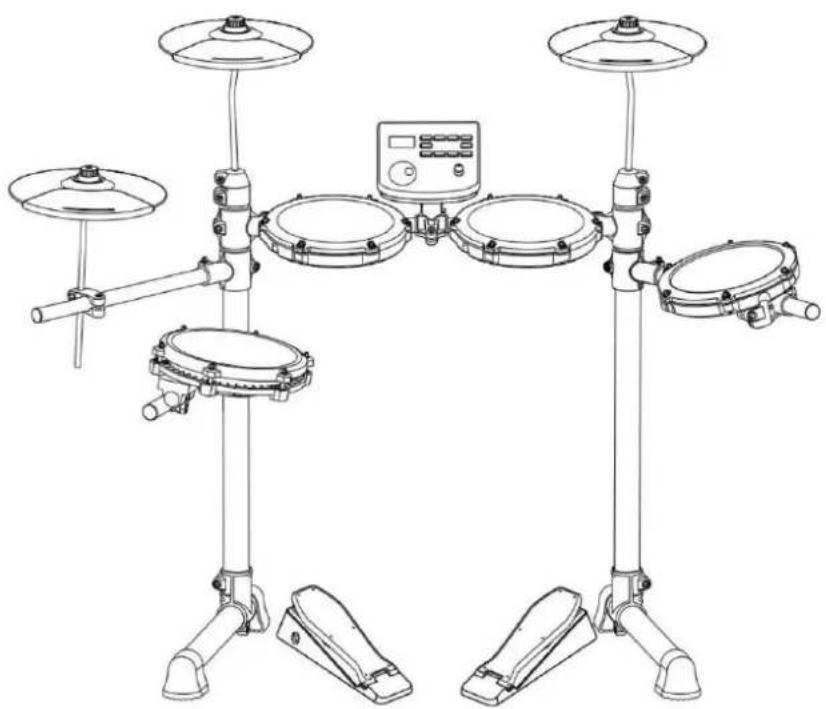

ELEKTRONISKT TRUMSET

MODELL: MD200C

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

FUNKTION INTRODUKTION

Tack för att du valde vår elektroniska trumma. Elegant och delikat elektronisk trumma är den perfekta kombinationen av modern ny elektronisk

teknik. • Innan du använder denna produkt måste du läsa instruktionerna i detalj.

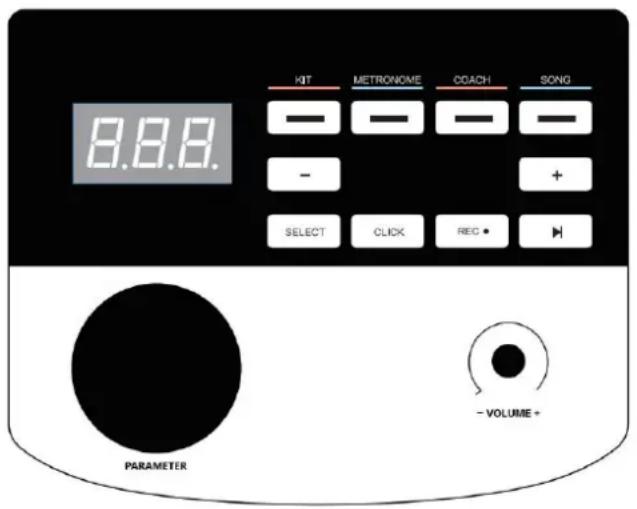

KIT METRONOME COACH SONG 8.8.8. SELECT CLICK REC * - VOLUME + PARAMETER

• 15 trumset, 180 klangfärger
• 30 låtar •

stöder justering av känslighetsparametrar för varje trumma • tre

inlärningslägen •

hastighetskontroll: 30 \~ 250 slag/min

• metronom: 1-9 typer
  andra funktioner: parameterlagring, återställning och inspelning;
• tresiffrig LED-display; •

gränssnitt: strömförsörjning DC, usbmidi, hörlurar, ljudingång, ljudutgång öka cymbal

- Denna produkt är en elektroakustisk instrumentprodukt. Det är normalt att det är lite ström ljud i högtalaren eller hörlurarna efter påslag.

Håll dig borta från "radio, TV, antennmottagare, router, kylskåp, TV, motor och andra elektriska RF-störningskällor" under användning.

INNEHÅLL

FUNKTIONS INTRODUKTION ---- 1

INNEHÅLL 2

ANSLUTNING AV nätsladd 8

USB MIDI-PORT 8

LJUDUTGÅNGSPORT 8

LJUDINGÅNGSPORT 8

HÖRTELEFONPORT 8

ANVÄNDARGUIDE 9

KRAFT 9

VAL av trumset 9

METRONOM 9

ÖVNINGSFUNKTION 9

TRÄNSLÄGE 9

DEMO-LÂT 10

TRUMPARAMETRAR 10

INSPELNINGSFUNKTION 10

SPARA / ÅTERSTÄLL 10

USBMIDI 10

BILAGA 11

TRUMTIMBRE 11

FÖRINSTÄLLDA trumset 11

ANVÄNDARDEFINIERADE trumset 11

DEMONSTRATIONSÅNG 11

PRODUKTUNDERHÅLL 12

SÄKERHETSÄTGÄRDER 13

INSTALLATIONSGUIDE

ANMÄRKNING!

• Följ instruktionerna och läs noggrant igenom "säkerhetsföreskrifterna" i användarmanualen innan användning.
• Denna produkt måste installeras av en vuxen, låt inte den minderåriga installera den självständigt.

Kontrollera de bifogade föremålen

- Efter att ha öppnat förpackningen, kontrollera omedelbart om den innehåller alla föremål. Om några saknas, kontakta din återförsäljare.

ModulfästeLjudmodul

Cymbal*3

Tom (3st)

Snara

Trumpinne

Pedal*2

- Stället ligger i en liten individuell förpackning inuti kartongen.

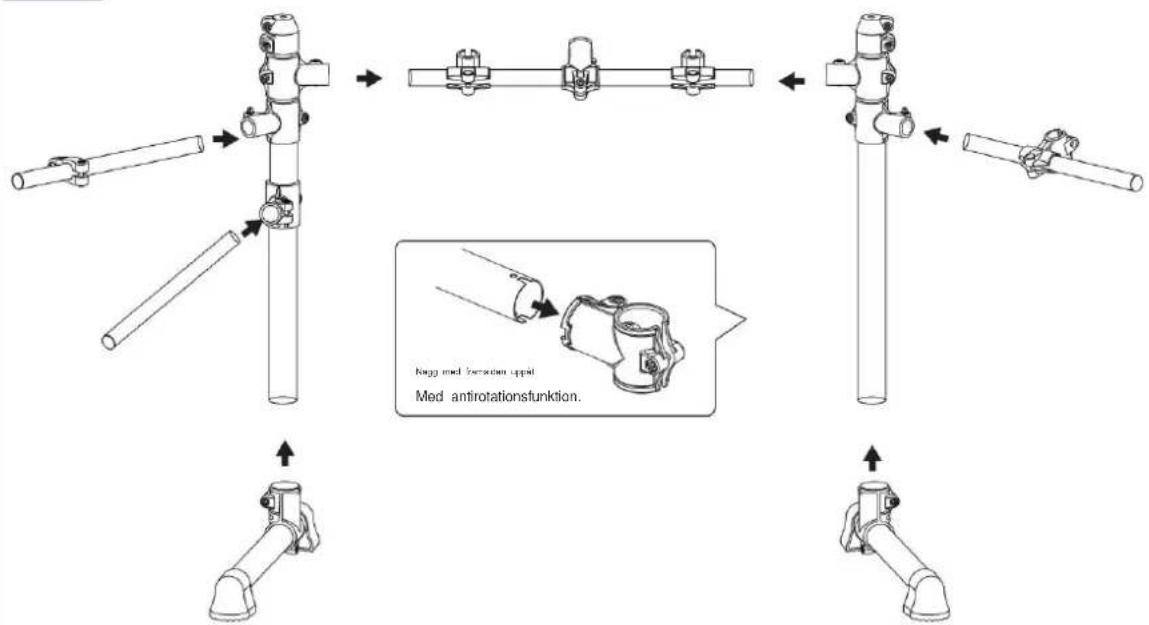

03 • Stativet måste monteras på plats och skruva fast skruvarna med trumnyckeln.

Longed and flexion applied Med antirotationsfunktion.

04

- Var försiktig och kläm inte fingrarna när du installerar.

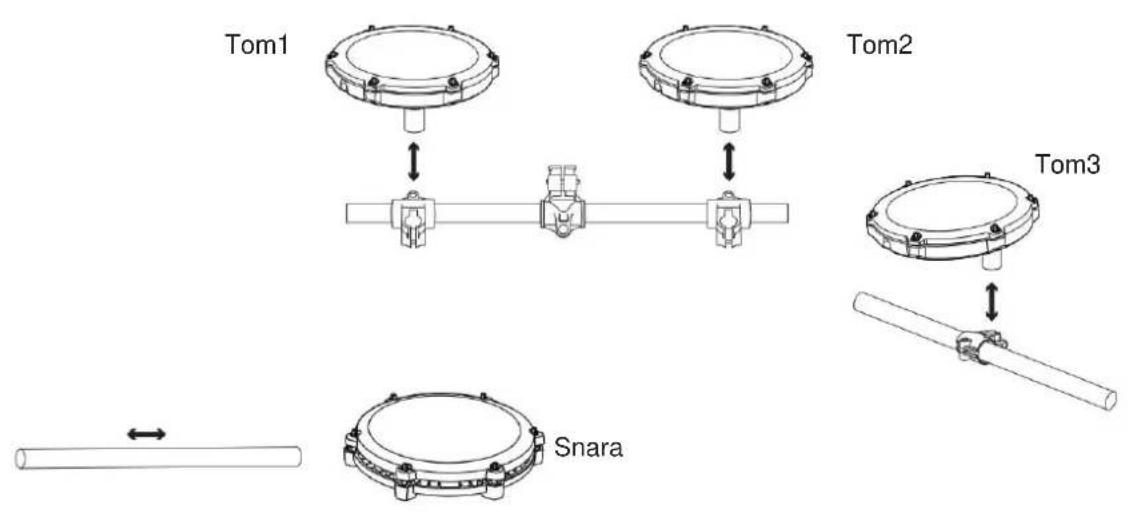

Tom1 Tom2 Tom3 Snara

05

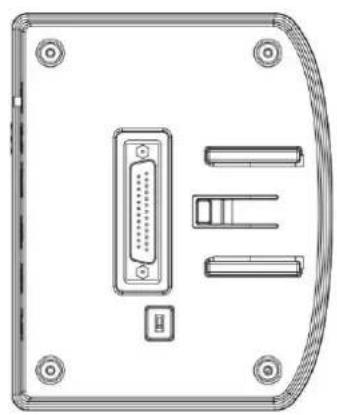

Installation av ljudmodul • Montera ihop

ljudmodulen med stativet innan du fäster den på trumset.

Sätt in huvudboxfästet mot ljudmodulspåret, och du kommer att höra klickbiten dyka upp när du sätter in den i botten.

INSTALLATIONSGUIDE

06

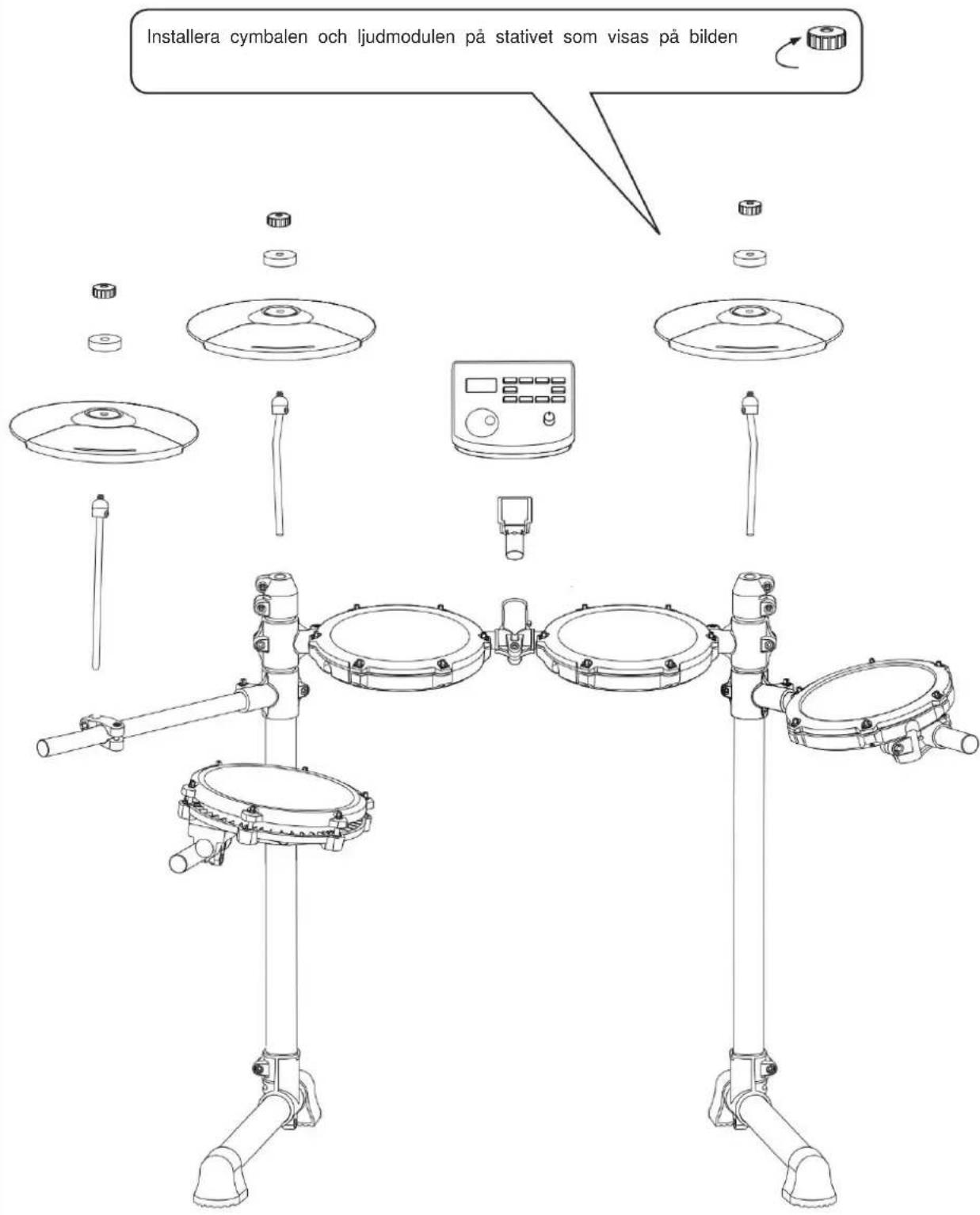

Installera cymbaler, ljudmodul, placera pedaler

- Se till att inte dra åt cymbalen för hårt, lämna lite utrymme så att de kan slingra sig upp och ner.

Installera cymbalen och ljudmodulen på stativet som visas på bilden

07

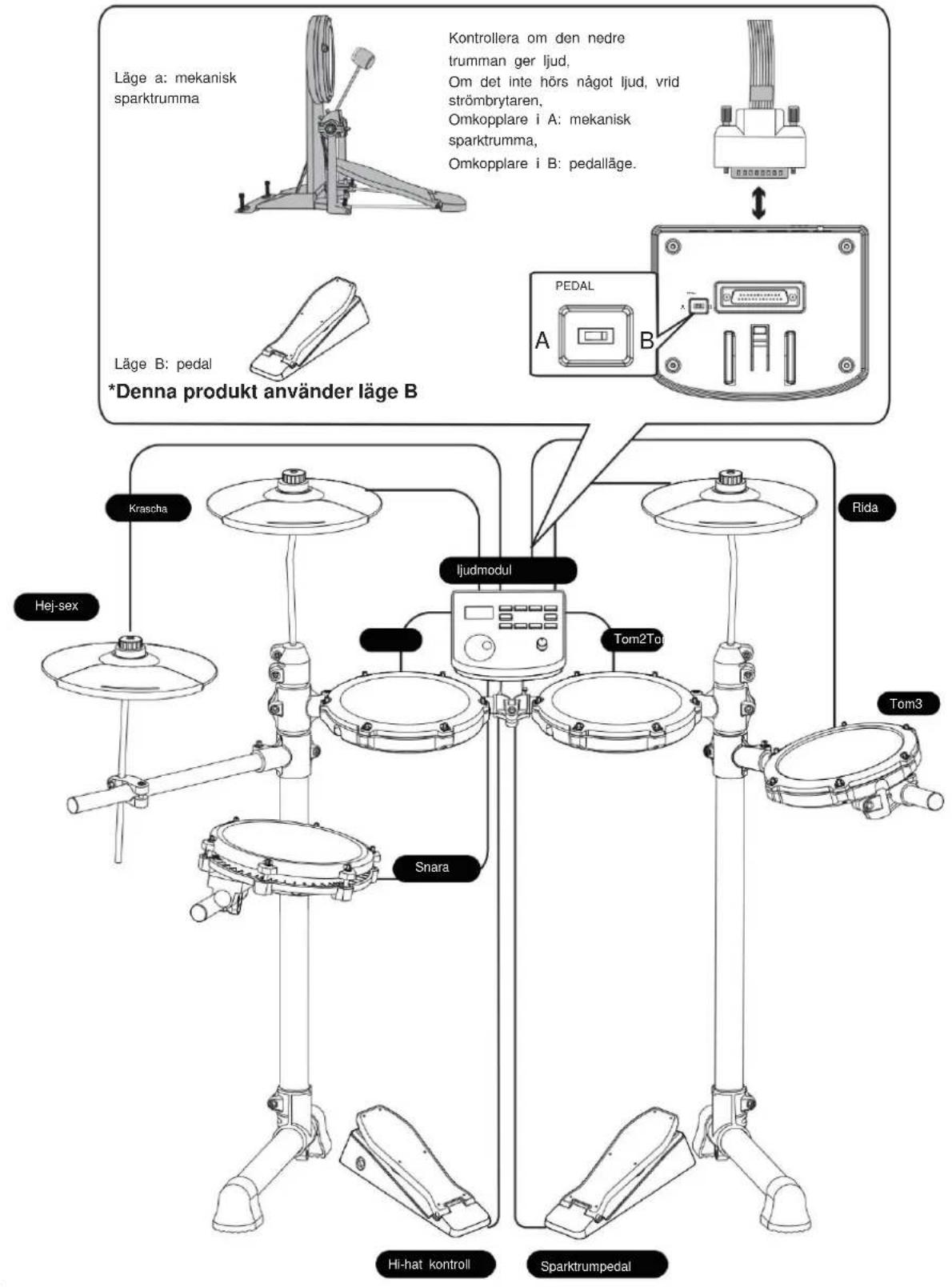

Sätt i anslutningskabeln till den träffande delen

- Sätt i anslutningskabeln på plats för att undvika dålig kontakt och sätt i den korrekt enligt | bilden i diagrammet.

Läge a: mekanisk sparktrumma Kontrollera om den nedre trumman ger ljud, Om det inte hörs något ljud, vrid strömbrytaren, Omkopplare i A: mekanisk sparktrumma, Omkopplare i B: pedalläge. Läge B: pedal *Denna produkt använder läge B PEDAL A B Krascha Hej-sex Snara Rida ljudmodul Tom2Tg Tom3 Hi-hat kontroll Sparktrumpedal

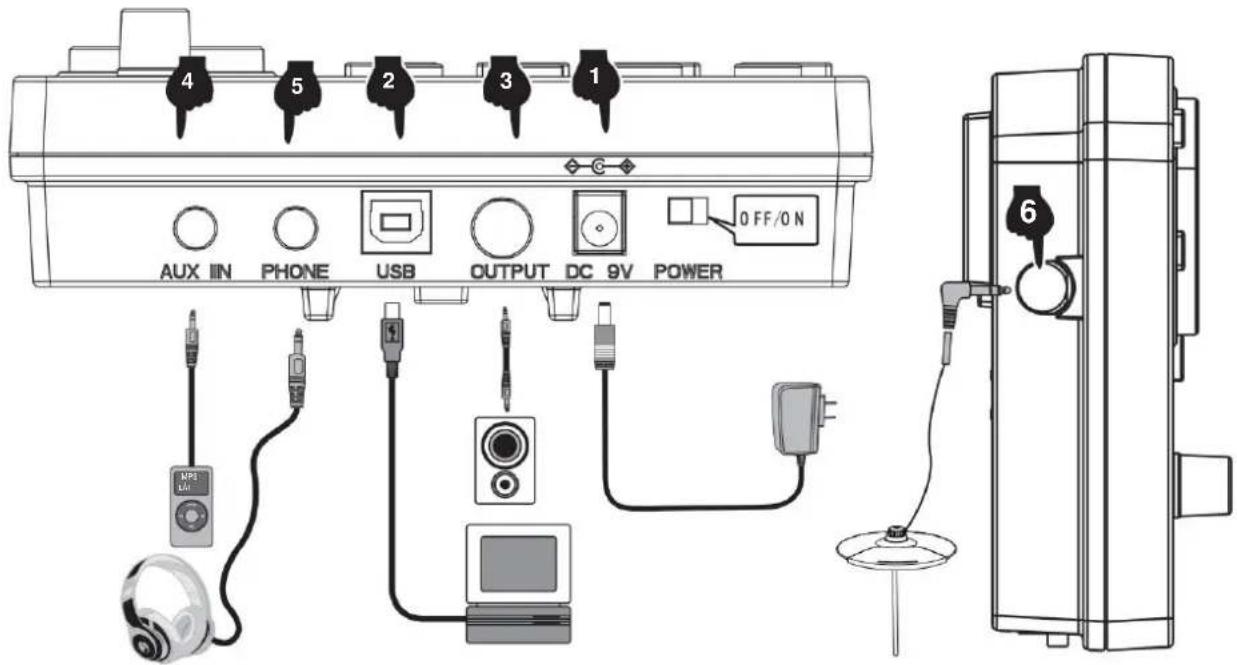

ILLUSTRATION AV LJUDMODULPORT

4 5 2 3 1 C AUX IIN PHONE USB OUTPUT DC 9V POWER OFF/ON MPB UH 6

1 ANSLUTNING AV NÄTSLAD

1. När den används, anslut strömterminalen enligt diagrammet, sätt in strömuttaget på modulboxen vid ena änden och 100-240V hushållsuttag i andra änden. (Figur 1)
2. Om du inte använder den här produkten under en längre tid, vänligen dra ut strömkontakten och förvara den på rätt sätt.

2 USB MIDI-PORTAR

Användningen av elektronisk trumma MIDI USB-gränssnitt kan interagera med musikenheter med MIDI.

1. Genom den förinstallerade musikmjukvaran på datorer och mobiltelefoner kan vi lära oss att spela, komponera musik, butik och andra funktioner. (Fig. 2)
2. När enheten är ansluten till en dator eller mobiltelefon måste enhetens ljudutgång vara ansluten till ljudet ljudmodulens ingångsuttag för att synkronisera ljudeffekterna på enheten. (Fig. 5)

3 LJUDUTGÅNGSPORT

Ljudutgång kan anslutas till aktiv högtalare (särskild elektronisk trumhögtalare) och stor ljudutrustning. (Fig. 3)

4 AUDIO INPUT PORT

Ljudingångsport kan ansluta ljudkällans uppspelningsenhet till modulboxen för uppspelning (som MP3. mobiltelefon och annan ljudsignalingång). (Fig. 4)

5 HÖRTELEFONPORT

Anslutande hörlurar övervakar detaljerna i slagverk och stör inte andra när man spelar utan att ansluta högtalare. (Fig. 5)

6 ÖKA PORT

Denna port låter dig lägga till en cymbal för enkel expansion. (Figur 6)

ANVÄNDARGUIDE

1 STRÖM

Sätt i DC-kontakten i DC 9V-porten på toppen av ljudmodulen. Skjut POWER-omkopplaren åt höger (sett framifrån) för att starta trumset. För att stänga av trumset, skjut omkopplaren åt vänster.

2 VAL AV trumset

Tryck på KIT-knappen för att visa det aktuella trumsetet. Vrid på parameterhjulet eller använd <- /+>-knapparna för att välja önskat trumset. Det finns 15 trumset att välja mellan - se trumsetlistan på sidan 11.

3 METRONOM

1. Tryck på METRONOME-knappen för att gå in i metronomläget.
2. Skärmen visar hastighetsvärdet (120 BPM standardhastighet). Vrid på parameterhjulet eller använd +/- knappar för att ändra metronomhastigheten. Tryck på CLICK-knappen för att starta metronomen.
3. Tryck på SELECT-knappen i metronomläge, så hoppar skärmen till metronomparametern justeringsgränssnitt. Du kan trycka på +/- knapparna för att välja den parameter du vill justera:

A. rÿslagtyp: 2,4,8,16ÿ
B. b (slagnummer: 01-09)
C. L(metronomvolym: 00 (av) -31), och vrid sedan på parameterhjulet för att justera parameterinställningarna.

1. När parametrarna har justerats, tryck på SELECT-knappen för att bekräfta och avsluta parametern gränssnitt. Sedan

2. Använd klickknappen för att starta och stoppa metronomen enligt önskemål.

4 ÖVNINGSFUNKTION

Coach-tränarläget för denna produkt kan hjälpa till att etablera snabbhet, noggrannhet och uthållighet, och hjälpa till att odlä öva funktion av en bättre känsla för rytm. Gör framsteg under överinseende av tränarläget "coach"!

Tryck på "coach"-knappen för att gå in i coachläget. I detta läge finns det tre övningslägen. Välj praktiken

läge via datahjulet eller knappen < + > < - >.

1. Träningsläge 1: C-1 taktdetekteringsövning: slå på trumman med en fast hastighet för att träna slagets noggrannhet.
2. Övningsläge 2: C-2 tyst slagläge: metronomen låter en sektion och tystar en sektion för att träna slagnoggrannhet utan metronomprompt. Det är en avancerad version av övningsläge 1.
3. Övningsläge 3: C-3 speed strike övning, metronomen kommer automatiskt att ändra hastigheten, öka från långsammaste till snabbaste, och sedan minska från långsammaste till långsammaste hastighet, för att öva på slå uthällighet.

5 COACH-LÄGE

1. Träningsläget "coach" för denna produkt kan hjälpa till att fastställa hastighet, noggrannhet och uthållighet. Tryck på COACH knappen för att gå in i tränarläget. I detta läge finns det tre övningslägen. Använd parameterhjulet för att välja vilket övningsläge.

A. Träningsläge 1:C-1 taktdetekteringsövning - slå på trumman med en fast hastighet för att träna slagets noggrannhet.
B. Övningsläge 2:C-2 tyst slagläge - metronomen låter en sektion och tystar en sektion för att träna när det inte finns något slag.
C. Övningsläge 3:C-3 speed strike övning - metronomen ändrar automatiskt hastigheten från den långsammaste till den snabbaste och sedan den snabbaste till den långsammaste.

1. När coachningsläget har valts, tryck på KLICK-knappen. Metronomslagen börjar och du kan spela med på trumman för att träna.

2. 1. Efter fyra prelimināra slag visar displayen:

ANVÄNDARGUIDE

(för långsam)

(Bra)

(för snabbt)

1. När du har slutfört coachningsläget kommer ett resultat att visas från 0-100 som utvärderar noggrannheten av övningen.

C-1-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan anpassa antalet övningar sessioner efter behov (01-32). Antalet träningspass avgör längden på denna övning.

C-2-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan justera antalet övningar sessioner efter behov (04-32). Antalet träningspass avgör längden på denna övning.

C-3-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan justera hastigheten med vilken BPM ändringar (01-09 BPM).

5.Tryck på KLICK-knappen igen för att avsluta coachläget.

6 DEMO-LÂTAR

1. Tryck på SONG-knappen för att gå in i demoläget, det finns 30 demos att välja mellan. Skärmen kommer att visa aktuellt demolåtnummer (01 -30).
2. Tryck på < >knappen för att börja spela demolåtarna. För att stoppa uppspelningen, tryck på < >knappen igen.
3. Vrid på parameterhjulet eller tryck på +/- knapparna för att välja en demosong.
4. Tryck på SELECT-knappen i sångläge för att hoppa till sångparameterinställningsgränssnittet. Du kan vrida på trumljudet på eller av genom att vrida på parameterhjulet (trumljudet är på som standard).
5. Tryck på SELECT-knappen för att bekräfta och avsluta parametergränssnittet.

7 TRUMPARAMETRAR

1. Tryck på KIT-knappen och skärmen visar 01 (trumsetnummer). Tryck på SELECT för att ange trumparametern justeringsläge.
2. Tryck på trumman du vill justera och tryck sedan på +/- knapparna för att välja parametern för justering. Känslighet S (01-06). Triggertröskel t(01 - 32). Överhörningströskel c (01 -32) Upprepad trigger r(01-32) Trumkraft V(01-03). Trumvolym L (00 - 31).
3. Ändra parametrarna genom att vrida på parameterhjulet och trycka länge på --knappen för att spara. Skärmen med display SAV för att indikera att parameterjusteringen har sparats.
4. För att återställa trumparametrarna till fabriksinställningarna, tryck länge på +-knappen tills skärmen visar RES.PLEASE OBS: Parametrarna för 3 tom-trummorna kan inte ställas in individuellt.

1. Tryck på knappen < REC > när indikatorlampan är i lägena "KIT" och "CLICK", och skärmen visar orden "REC" i andningsblinkande tillstånd, går in i inspelningsförberedelseläge.
2. Tryck på valfri trumma och metronomen låter. Vid denna tidpunkt visar skärmen "---" i det blinkande andningsläget och börjar spela in.
3. Tryck på knappen < REC > eller < PLAY > igen, inspelningen stoppas och "A-1" visas på skärmen.
4. Tryck på < ►| > för att börja spela den aktuella inspelningen och tryck igen för att stoppa uppspelningen.
5. Om du går in i inspelningsförberedelseläget igen utan att knacka, spelas "A-1" som spelades in senast.

9 SPARA / ÄTERSTÄLL

1. För att spara parametrar, tryck länge på <->-knappen och skärmen kommer att visa SAV.
2. För att återställa parametrar, tryck länge på <+>-knappen och skärmen visar RES res.

10 USBMIDI

För att använda trumseten MID-funktion ansluter du aUSB-B-datakabeln (medföljer inte detta trumset) i kontrollenheten och ansluta till PC/Smartphone.

APPENDIX

Timbre

Sparka	39. Jazz Snare Rim	78. Poprock Tom3	116. Populär Crash2
1. Funk Kick	40. Blues Snare Rim	79. Rock Tom3	117. Fuse Crash2
2. Original Kick	41. Populära Snare Rim	80. Sesion Tom3	118. Dancehall Crash2
3. Poprock Kick	42. Fuse Snare Rim	81. SpeedMetal Tom3	119. Synthgaze Crash2
4. Rock Kick	43. Dancehall Snare Rim	82. ClassicDry Tom3	120. Standard Crash2
5. Sesion Kick	44. Synthgaze Snare Rim	83. Modern Tom3	Rida
6. SpeedMetal Kick	45. Standard Snare Rim	84. Jazz Tom3	121. Funk Ride
7. ClassicDry Kick	Tom	85. Blues Tom3	122. Originalritt
8.a. Modern kick	46. Funk Tom1	86. Populära Tom3	123. Pop Rock Ride
9. Jazz Kick	47. Original Tom1	87. Fuse Tom3	124. Rock Ride
10. Blues Kick	48. Poprock Tom1	88. Dancehall Tom3	125. Seesion Ride
11. Populär Kick	49. Rock Tom1	89. Synthgaze Tom3	126. SpeedMetal Ride
12. Fuse Kick	50. Sesion Tom1	90. Standard Tom3	127. ClassicDry Ride
13. Dancehall Kick	51. SpeedMetal Tom1	Krascha	128. Modern Ride
14. Synthgaze Kick	52. ClassicDry Tom1	91. Funk Crash1	129. Jazzritt
15. Standard Kick	53. Modern Tom1	92. Original Crash1	130. Blues Ride
Snara	54. Jazz Tom1	93. Pop Rock Crash1	131. Populär äktur
16. Funk Snare	55. Blues Tom1	94. Rock Crash1	132. Fuse Ride
17. Original Snare	56. Populära Tom1	95. Sesion Crash1	133. Dancehall Ride
18. Pop Rock Snare	57. Säkring Tom1	96. SpeedMetal Crash1	134. Synthgaze Ride
19. Rock Snare	58. Dancehall Tom1	97. ClassicDry Crash1	135. Standardritt
20. Seesion Snare	59. Synthgaze Tom1	98. Modern Crash1	HiHat
21. SpeedMetal Snare	60. Standard Tom1	99. Jazzkrasch1	136. Funk Hi-Hat Open
22. ClassicDry Snare	61. Funk Tom2	100. Blues Crash1	137. Original Hi-Hat Open
23. Modern Snare	62. Original Tom2	101. Populär Crash1	138. Pop Rock Hi-Hat Open
24. Jazz Snare	63. Poprock Tom2	102. Fuse Crash1	139. Rock Hi-Hat Open
25. Blues snara	64. Rock Tom2	103. Dancehall Crash1	140. Seesion Hi-Hat Open
26. Populär snara	65. Sesion Tom2	104. Synthgaze Crash1	141. SpeedMetal Hi-Hat Open
27. Fuse Snare	66. SpeedMetal Tom2	105. Standardkrasch1	142. ClassicDry Hi-Hat Open
28. Dancehall Snare	67. ClassicDry Tom2	106. Funk Crash2	143. Modern Hi-Hat Open
29. Synthgaze Snare	68. Modern Tom2	107. Original Crash2	144. Jazz Hi-Hat Open
30. Standard Snare	69. Jazz Tom2	108. Poprock Crash2	145. Blues Hi-Hat Open
31. Funk Snare Rim	70. Blues Tom2	109. Rock Crash2	146. Populära Hi-Hat Open
32. Original Snare Rim	71. Populära Tom2	110. Sesion Crash2	147. Fuse Hi-Hat Open
33. Pop Rock Snare Rhyme	72. Fuse Tom2	111. SpeedMetal Crash2	148. Dancehall Hi-Hat Open
34. Rock Snare Rim	73. Dancehall Tom2	112. ClassicDry Crash2	149. Synthgaze Hi-Hat Open
35. Seesion Snare Rim	74. Synthgaze Tom2	113. Modern Crash2	150. Standard Hi-Hat Open
36. SpeedMetal Snare Rim	75. Standard Tom2	114. Jazzkrasch 2	151. Funk Hi-Hat Close
37. ClassicDry Snare Rim	76. Funk Tom3	115. Blues Crash2	152. Original Hi-Hat Close
38. Modern Snare Rim	77. Original Tom3

APPENDIX

Drum combination timbre
Användar trumset

01	Funk	04	Rock	07	ClassicDry	10	Blues	13	Dancehall
02	Original	05	Seesion	08	Modern	11	Popular	14	Synthgaze
03	Poprock	06	SpeedMetal	09	Jazz	12	Fuse	15	Standard

Demonstration låt

Låten 001	Låt 005	Låt 009	Låt 013	Låt 017	Sång 021	Sång 025	Sång 029
Låten 002	Låt 006	Låten 010	Låt 014	Låt 018	Sång 022	Sång 026	Sång 030
Låten 003	Låt 007	Låten 011	Låt 015	Låt 019	Sång 023	Sång 027
Låt 004	Låt 008	Låten 012	Låt 016	Låt 020	Sång 024	Sång 028

PRODUCT MAINTENANCE

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

UK

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.
