MANUALE UTENTE MD200C Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerto da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

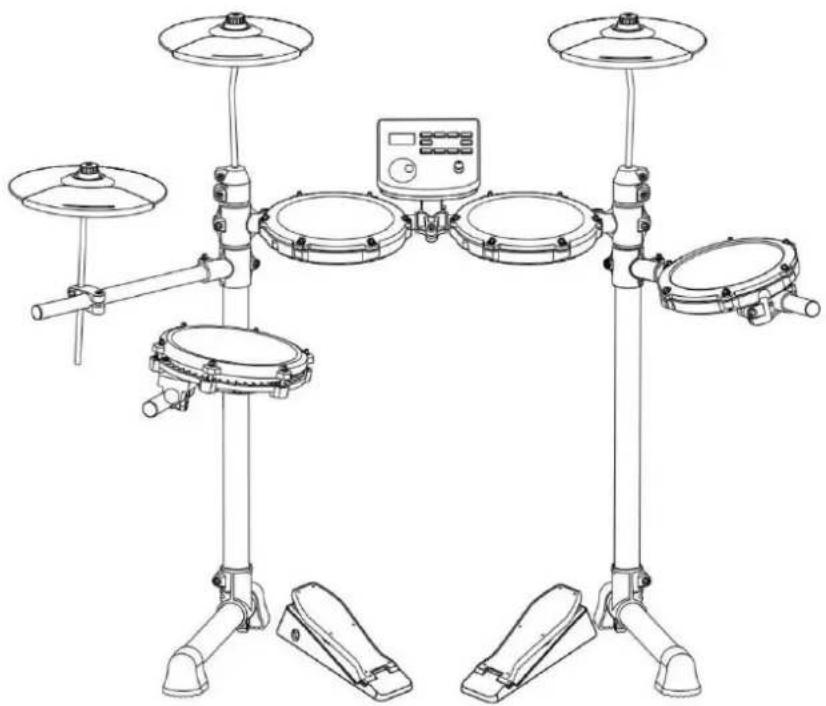

BATTERIA ELETTRONICA

MODELLO: MD200C

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di contattaci:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE ALLA FUNZIONE

Grazie per aver scelto la nostra batteria elettronica. Il tamburo elettronico elegante e delicato è la combinazione perfetta della nuova tecnologia elettronica moderna. •Prima

di utilizzare questo prodotto, è necessario leggere le istruzioni in dettaglio.

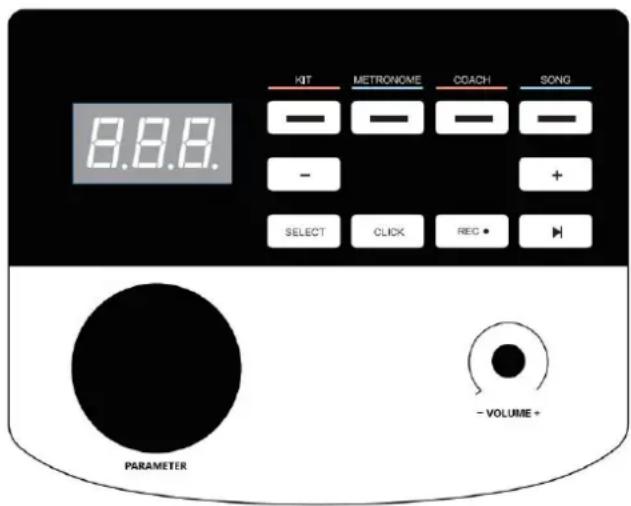

KIT METRONOME COACH SONG 8.8.8. - + SELECT CLICK REC * - VOLUME + PARAMETER

• 15 drum kit, 180 timbri
• 30 brani •

supportano la regolazione dei parametri di sensibilità di ciascun tamburo •

tre modalità di insegnamento

• controllo della velocità: 30 \~ 250 battiti/min
- metronomo: 1-9 tipi •

altre funzioni: memorizzazione, ripristino e registrazione dei

parametri; • display LED a

tre cifre; • interfaccia: alimentatore DC, USBmidi, auricolare, ingresso audio, piatto aumento uscita audio

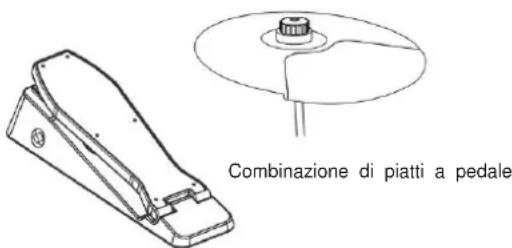

Combinazione di piatti a pedale

NOTA!

- Questo prodotto è uno strumento elettroacustico. È normale che ci sia un po' di corrente suono nell'altoparlante o nelle cuffie dopo l'accensione.

Tenere lontano da "radio, TV, ricevitori d'antenna, router, frigorifero, TV, motore e altre fonti di interferenza elettrica RF" durante l'uso.

CONTENUTI

INTRODUZIONE FUNZIONI ----1

CONTENUTO 2

GUIDA D'INSTALLAZIONE 3

VERIFICA GLI ARTICOLI ALLEGATI 3

RACCORDO TUBO SUPPORTO 4

SUPPORTO DI MONTAGGIO 4

INSTALLAZIONE DEL TAMBURO 5

INSTALLAZIONE MODULO SONORO 5

INSTALLARE I PIATTI, IL MODULO AUDIO E POSIZIONARE I PEDALI----6

INSERIRE IL CAVO DI COLLEGAMENTO DELLA PARTE BATTENTE --7

ILLUSTRAZIONE DELLA PORTA DEL MODULO AUDIO 8

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE 8

PORTA MIDI USB 8

PORTA DI USCITA AUDIO 8

PORTA DI INGRESSO AUDIO 8

PORTA PER AURICOLARI 8

GUIDA OPERATIVA 9

ENERGIA 9

SELEZIONE DEL DRUM KIT 9

METRONOMO 9

FUNZIONE PRATICA 9

MODALITÀ ALLENATORE 9

CANZONE DEMO 10

PARAMETRI TAMBURO 10

FUNZIONE DI REGISTRAZIONE 10

SALVA/AZZERA 10

USBMIDI 10

APPENDICE 11

TIMBRO DEL TAMBURO 11

KIT TAMBURO PRESET 11

DRUM KIT DEFINITI DALL'UTENTE 11

CANTO DIMOSTRATIVO 11

MANUTENZIONE DEL PRODOTTO ----12

MISURE DI SICUREZZA---- 13

GUIDA D'INSTALLAZIONE

NOTA!

• Seguire le istruzioni e leggere attentamente le "precauzioni di sicurezza" nel Manuale dell'utente prima di usare.
• Questo prodotto deve essere installato da un adulto, non lasciare che il minore lo installi in modo indipendente.

Controlla gli articoli allegati

- Dopo aver aperto la confezione, verificare immediatamente se contiene tutti gli articoli. Se ne mancano, contattare il rivenditore.

Staifa del moduloModulo sonoro

Piallo'3

Tom (3 pezzi)

Rullante

Buchelle per lamburo

Pedale*2

Cavo di collegamento del segnale

Advisatore di alimentazione

Chiava del tamburo

Braccio da consalincidente

Braccio del character

02

Raccordo per tubo verticale

- Il supporto si trova in un piccolo pacchetto individuale all'interno della scatola.

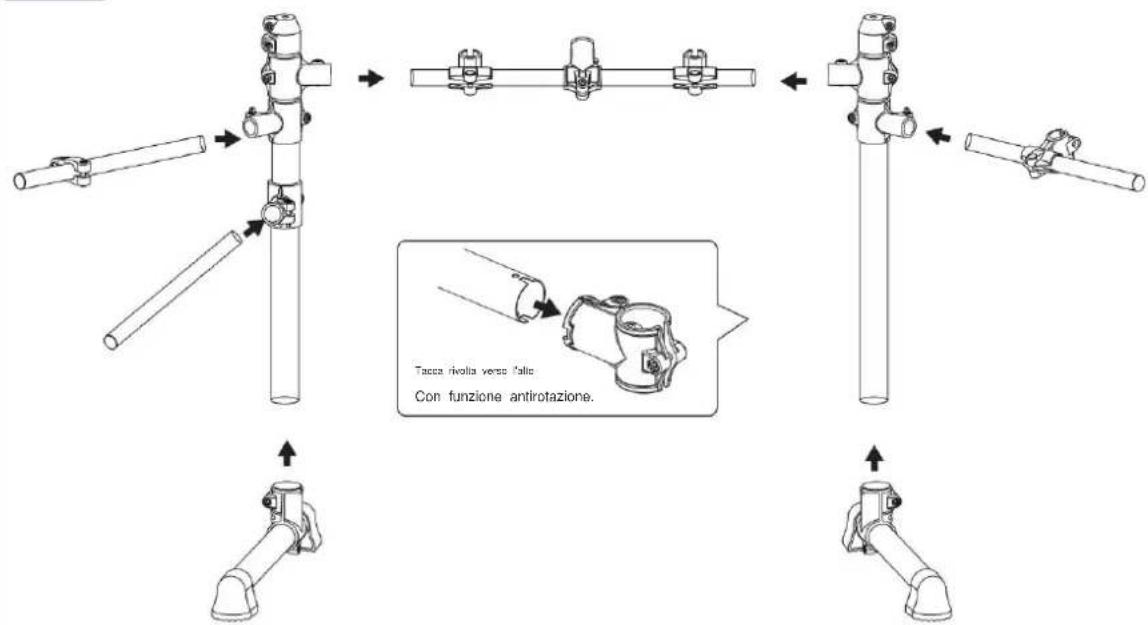

Supporto di montaggio

03 • Il supporto deve essere installato in posizione e avvitare le viti con la chiave del tamburo.

Tacca rivolta verso l'alto Con funzione antirotazione.

GUIDA D'INSTALLAZIONE

04

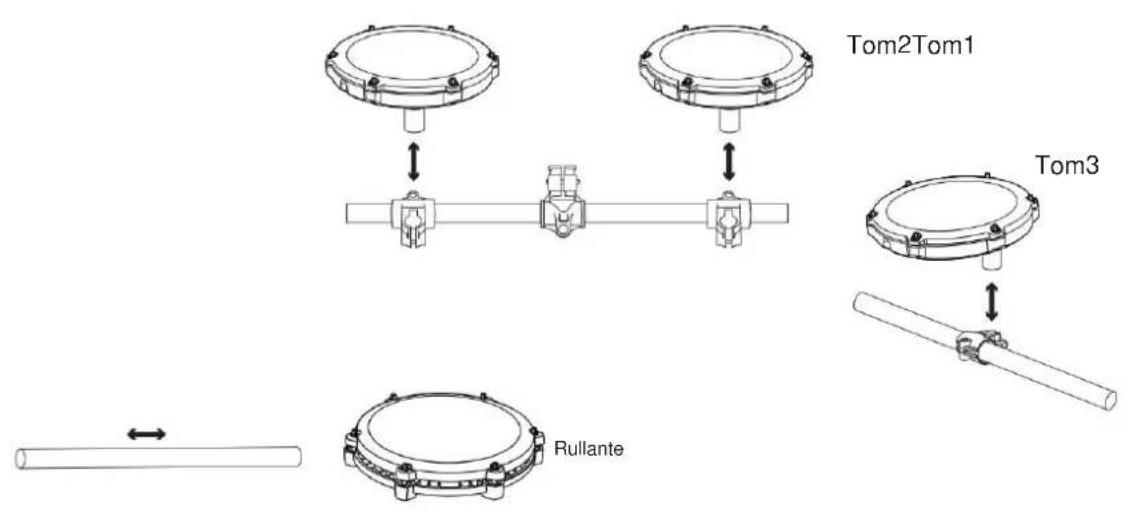

Installazione della vasca per fusti

•Fare attenzione a non pizzicarsi le dita durante l'installazione.

Tom2Tom1 Tom3 Rullante

05

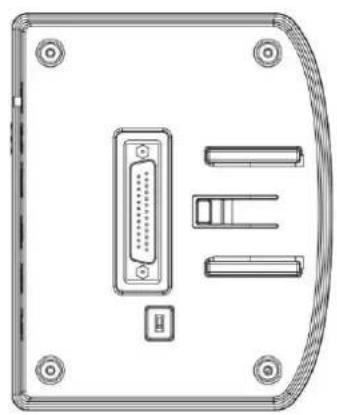

Installazione del modulo sonoro •

Assemblare il modulo sonoro con il supporto prima di collegarlo al kit per batteria.

Inserisci la staffa della scatola principale contro la traccia del modulo sonoro e sentirai il clic apparire quando lo inserisci fino in fondo.

06

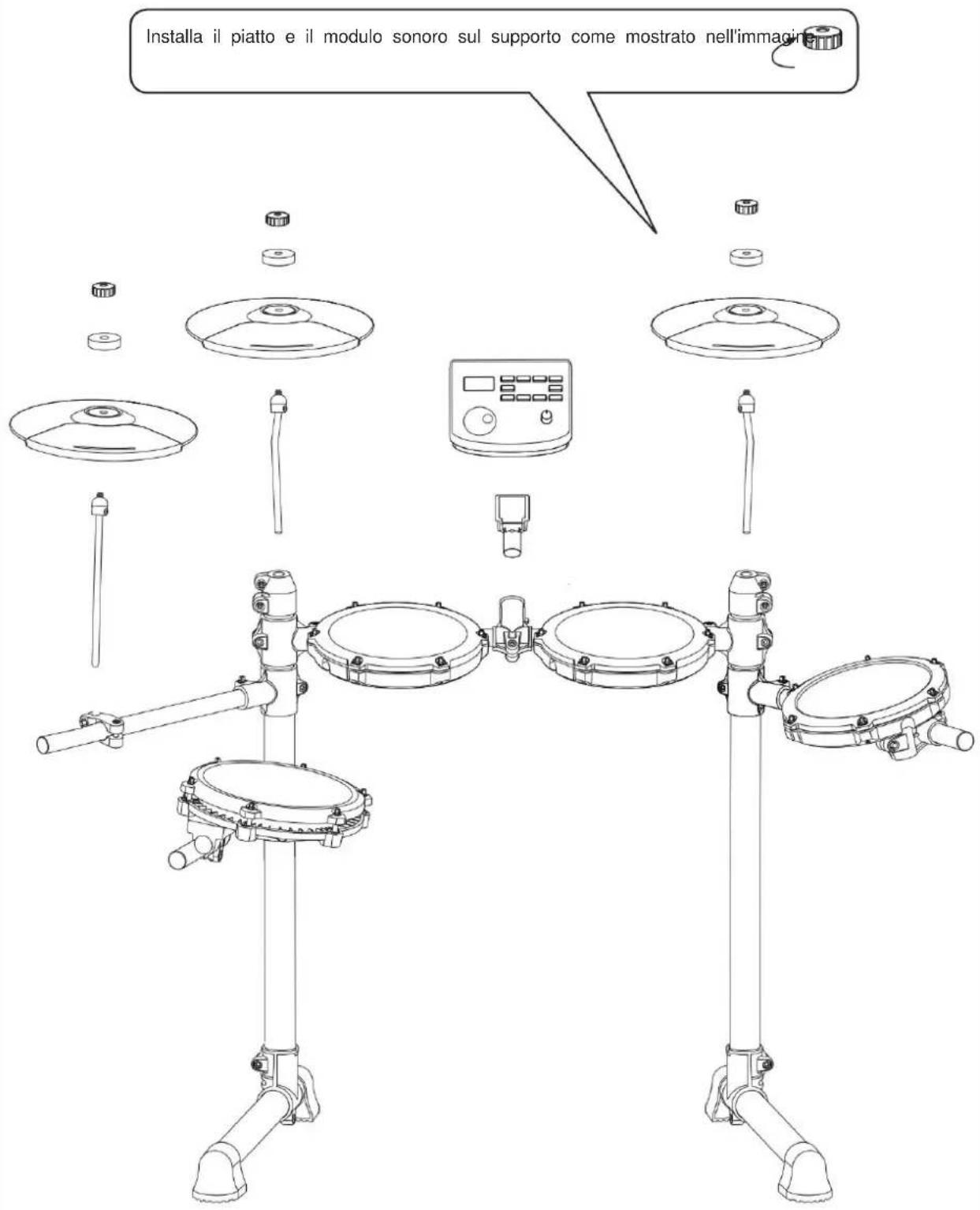

Installa i piatti, il modulo sonoro, posiziona i pedali

- Assicurarsi di non stringere troppo i piatti, lasciare un po' di spazio affinché possano muoversi su e giù.

Installa il piatto e il modulo sonoro sul supporto come mostrato nell'immagine

07

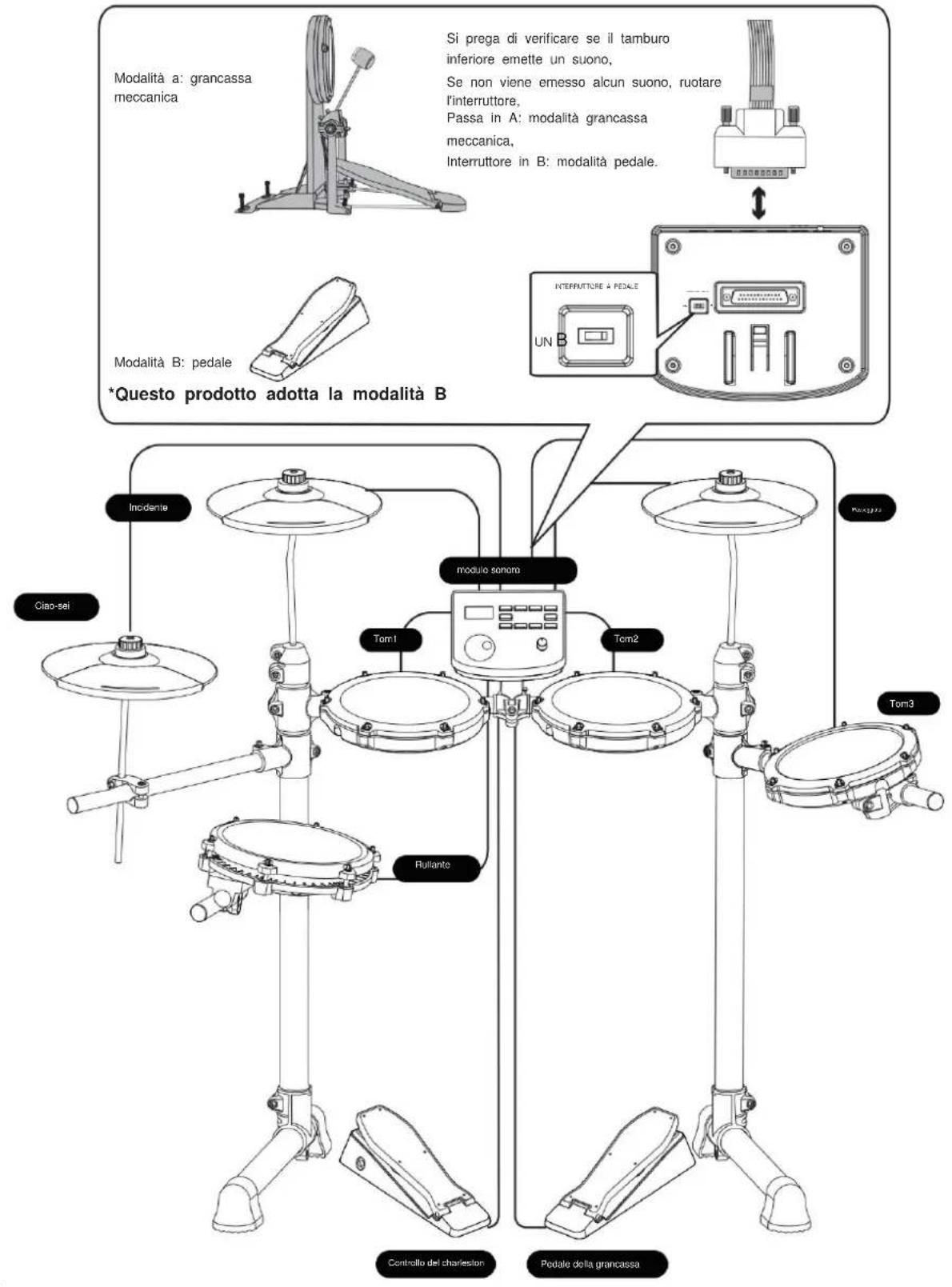

Inserire il cavo di collegamento della parte colpita

- Si prega di inserire il cavo di collegamento in posizione per evitare un cattivo contatto e inserirlo correttamente come mostrato nel diagramma.

Modalità a: grancassa meccanica Si prega di verificare se il tamburo inferiore emette un suono, Se non viene emesso alcun suono, ruotare l'interruttore, Passa in A: modalità grancassa meccanica, Interruttore in B: modalità pedale. Modalità B: pedale *Questo prodotto adotta la modalità B Incidente Ciao-sei Modulo sonora Tom1 Tom2 Rullante Nacqza Tom3 Controllo del charleston Podale della grancassa

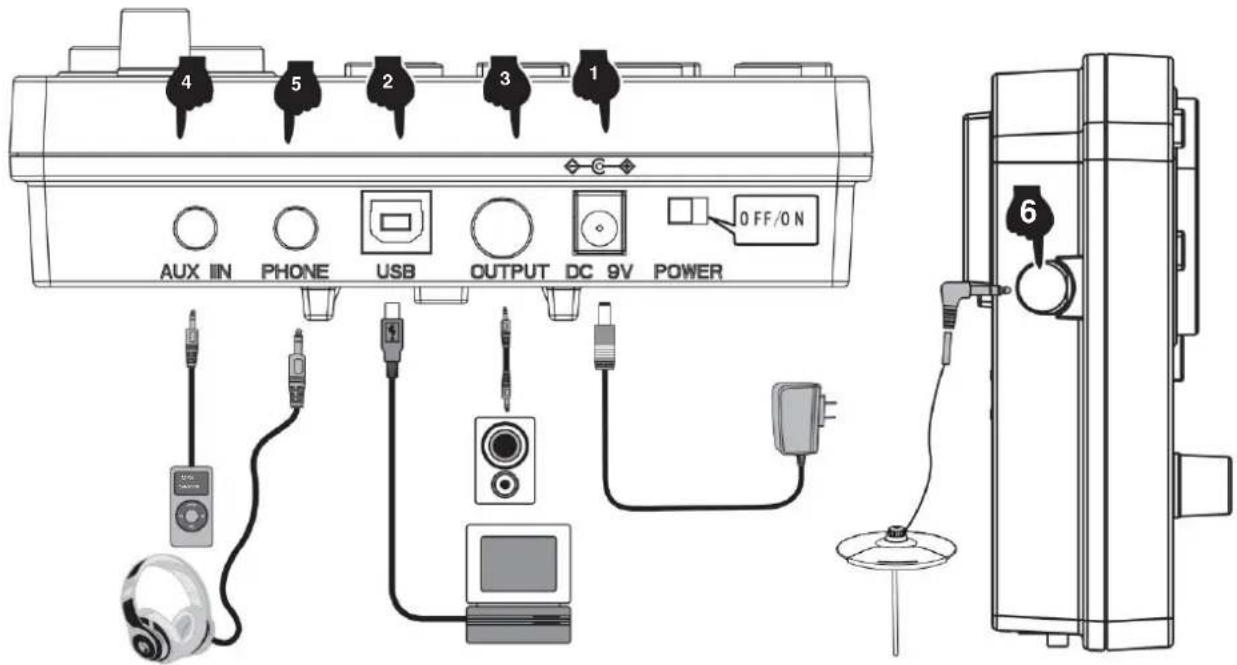

ILLUSTRAZIONE DELLA PORTA DEL MODULO AUDIO

4 5 2 3 1 C AUX IIN PHONE USB OUTPUT DC 9V POWER OFF/ON DC Power 6

1 COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

1. Quando è in uso, collegare il terminale di alimentazione secondo lo schema, inserire la presa di corrente della scatola del modulo in un'estremità e una presa di corrente domestica da 100-240 V all'altra estremità. (Fig. 1)
2. Se non si utilizza questo prodotto per un lungo periodo, staccare la spina di alimentazione e conservarla correttamente.

2 PORTA MIDI USB

L'uso dell'interfaccia USB MIDI MIDI per batteria elettronica può interagire con dispositivi musicali con MIDI.

1. Attraverso il software Musica preinstallato su computer e telefoni cellulari, possiamo imparare a suonare, comporre musica, negozio e altre funzioni. (Fig. 2)
2. Quando è collegato a un computer o telefono cellulare, l'uscita audio del dispositivo deve essere collegata all'audio presa di ingresso del modulo audio per sincronizzare gli effetti sonori sul dispositivo. (figura 5)

3 PORTA DI USCITA AUDIO

La porta di uscita audio può essere collegata ad un altoparlante attivo (altoparlante speciale per batteria elettronica) e ad apparecchiature audio di grandi dimensioni, (figura 3)

4 PORTA DI INGRESSO AUDIO

La porta di ingresso audio può collegare il dispositivo di riproduzione della sorgente audio al box del modulo per la riproduzione (come MP3, telefono cellulare e altro ingresso di segnale audio). (Fig. 4)

5 PORTA PER AURICOLARI

Il collegamento delle cuffie monitora i dettagli delle percussioni e non disturba gli altri quando si suona senza collegare gli altoparlanti. (figura 5)

6 AUMENTA PORTA

Questa porta consente di aggiungere un piatto per una facile espansione. (Figura 6)

GUIDA OPERATIVA

1 POTENZA

Inserire la spina CC nella porta CC 9 V sulla parte superiore del modulo audio. Far scorrere l'interruttore POWER verso destra (visto dalla parte anteriore) per accendere il drum kit. Per spegnere il drum kit, far scorrere l'interruttore verso sinistra.

2 SELEZIONE DEL KIT TAMBUR

Premere il pulsante KIT per mostrare il drum kit corrente. Girare la rotella dei parametri o utilizzare i pulsanti <- /+> per selezionare kit di batteria desiderato. Sono disponibili 15 kit di batteria tra cui scegliere: vedere l'elenco dei kit di batteria a pagina 11.

3 METRONOMO

1. Premere il pulsante METRONOME per accedere alla modalità metronomo.
2. Lo schermo visualizzerà il valore della velocità (velocità predefinita 120 BPM). Gira la rotella dei parametri o usa i tasti +/- pulsanti per modificare la velocità del metronomo. Premere il pulsante CLICK per avviare il metronomo.
3. Premere il pulsante SELECT in modalità metronomo e lo schermo passerà al parametro del metronomo interfaccia di regolazione. È possibile premere i pulsanti +/- per selezionare il parametro che si desidera regolare:

A. rÿtipo di battuta:2,4,8,16ÿ
B. b (numero di battute: 01-09)
C. L(volume metronomo: 00 (off) -31), quindi girare la rotella dei parametri per regolare le impostazioni dei parametri.

1. Una volta regolati i parametri, premere il pulsante SELEZIONE per confermare e uscire dal parametro interfaccia.Quindi

2. Utilizzare il pulsante clic per avviare e arrestare il metronomo come desiderato.

4 FUNZIONE PRATICA

La modalità "allenatore" di questo prodotto può aiutare a stabilire velocità, precisione e resistenza e aiutare a coltivare la pratica funzione di un migliore senso del ritmo. Fai progressi sotto la supervisione della modalità allenatore "allenatore"! Premere il pulsante "coach" per accedere alla modalità allenatore. In questa modalità, ci sono tre modalità di pratica. Seleziona la pratica modalità tramite la ruota dati o il pulsante < + > < - >.

1. Modalità di esercizio 1: Esercizio di rilevamento del battito C-1: batti il tamburo a una velocità fissa per allenare la precisione del colpo.
2. Modalità pratica 2: modalità colpo silenzioso C-2: il metronomo suonerà una sezione e silenzierà una sezione per addestrare il precisione del colpo senza il prompt del metronomo. È una versione avanzata della modalità pratica 1.
3. Modalità pratica 3: pratica del colpo di velocità C-3, il metronomo cambierà automaticamente la velocità, aumenterà da dall'espresso più lento al più veloce, quindi ridurre dall'espresso più lento alla velocità più lenta, in modo da esercitarsi resistenza allo sciopero.

5 MODALITÀ ALLENATORE

1. La modalità di allenamento "coach" di questo prodotto può aiutare a stabilire velocità, precisione e resistenza. Premere COACH pulsante per accedere alla modalità allenatore. In questa modalità, ci sono tre modalità di pratica. Usa la ruota dei parametri per selezionare quale modalità pratica.

A. Modalità di esercizio 1: Esercizio di rilevamento del battito C-1: batti il tamburo a una velocità fissa per allenare la precisione del colpo.
B. Modalità pratica 2: modalità C-2 colpo silenzioso: il metronomo suonerà una sezione e disattiverà una sezione per allenarsi quando non c'è battito.
C. Modalità pratica 3: pratica del colpo di velocità C-3: il metronomo cambierà automaticamente la velocità dalla più lenta al più veloce e poi dal più veloce al più lento.

1. Una volta scelta la modalità coaching, premere il pulsante CLIC. I battiti del metronomo inizieranno e tu potrai farlo suonare il tamburo per esercitarsi.

2. 1. Dopo quattro battute preliminari, il display mostrerà:

GUIDA OPERATIVA

(troppo lento)

(Bene)

(troppo veloce)

1. Una volta completata la modalità coaching verrà visualizzato un punteggio da 0 a 100 valutandone la precisione l'esercizio.

Modalità C-1: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. Puoi regolare il numero di esercizi sessioni come richiesto (01-32). Il numero di sessioni per esercitarsi determina la durata di questo esercizio.

Modalità C-2: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. È possibile regolare il numero di esercizi sessioni come richiesto (04-32). Il numero di sessioni di pratica determina la durata di questo esercizio.

Modalità C-3: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. È possibile regolare la velocità con cui il BPM modifiche (01-09 BPM).

1. Premere nuovamente il pulsante CLIC per terminare la modalità coach.

6 BRANI DIMOSTRATIVI

1. Premere il pulsante SONG per accedere alla modalità demo, ci sono 30 demo tra cui scegliere. Lo schermo visualizzerà il numero del brano demo corrente (01 -30).
2. Premere il pulsante ➤ per avviare la riproduzione dei brani dimostrativi. Per interrompere la riproduzione, premere nuovalmente il pulsante < >.
3. Girare la rotella dei parametri o premere i pulsanti +/- per selezionare una demo song.
4. Premere il pulsante sEIECT in modalità canzone per passare all'interfaccia di impostazione dei parametri della canzone. È possibile attivare il suono della batteria attivare o disattivare ruotando la rotella dei parametri (Il suono della batteria è attivo per impostazione predefinita).
5. Premere il pulsante SELEZIONE per confermare e uscire dall'interfaccia dei parametri.

7 PARAMETRI DEL TAMBURO

1. Premere il pulsante KIT e lo schermo visualizzerà 01 (numero del kit di batteria). Premere SELECT per accedere al parametro della batteria modalità di regolazione.
2. Tocca il tamburo che desideri regolare, quindi premi i pulsanti +/- per selezionare il parametro da regolare. Sensibilità S (01-06). Soglia di attivazione t(01 - 32). Soglia di diafonia c (01 -32) Trigger ripetuto r(01-32) Forza tamburo V(01-03). Volume del tamburo L (00 - 31).
3. Modificare i parametri ruotando la rotella dei parametri e premere a lungo il pulsante - per salvare. Lo schermo con display SAV per indicare che la regolazione del parametro è stata salvata con successo.
4. Per ripristinare i parametri del tamburo alle impostazioni di fabbrica, premere a lungo il pulsante + finché sullo schermo non viene visualizzato RES.PLEASE NOTA: i parametri per i 3 tom non possono essere impostati individualmente.

8 FUNZIONE DI REGISTRAZIONE

1. Premere il pulsante < REC > quando l'indicatore luminoso è negli stati "KIT" e "CLICK" e lo schermo visualizza il parole "REC" nello stato lampeggiante di respirazione, entrando nello stato di preparazione della registrazione.
2. Tocca un tamburo qualsiasi e il metronomo suona. A questo punto, lo schermo visualizza "---" nello stato di respirazione lampeggiante e inizia a registrare.
3. Premere nuovamente il tasto o , la registrazione si interrompe e sullo schermo viene visualizzato "A-1".
4. Premere < ▶| > per avviare la riproduzione della registrazione corrente e premere nuovamente per interrompere la riproduzione.
5. Se si entra nuovamente nello stato di preparazione della registrazione senza bussare, viene riprodotto il brano "A-1" registrato l'ultima volta.

9 SALVA/RESET

1. Per salvare i parametri premere a lungo il pulsante <-> e lo schermo visualizzerà SAV.
2. Per ripristinare i parametri, premere a lungo il pulsante <+> e lo schermo visualizzerà RES res.

10USBMIDI

Per utilizzare la funzione MID del drum kit, collegare un cavo dati USB-B (non incluso con questo drum kit) all'unità di controllo e connettersi al PC/Smartphone.

APPENDIX

Timbre

Calcio	39. Cerchio del rullante jazz	78. Pop-Rock Tom3	116. Crash popolare2
1. Funk Calcio	40. Cerchio del rullante Blues	79. Rock Tom3	117. Fusibile Crash2
2. Calcio originale	41. Popolare bordo del rullante	80. Consultazione Tom3	118. Crash nella sala da ballo2
3. Calcio poprock	42. Bordo del rullante con fusibile	81. SpeedMetal Tom3	119. Synthgaze Crash2
4. Calcio di roccia	43. Cerchio del rullante Dancehall	82. ClassicoDry Tom3	120. Crash standard2
5. Calcio di visione	44. Bordo del rullante Synthgaze	83. Tom moderno3	Passingiata
6. Calcio SpeedMetal	45. Cerchio del rullante standard	84. Jazz Tom3	121. Giro Funk
7. Calcio secco classico	Tom	85. Blues Tom3	122. Giro originale
8°. Calcio moderno	46. Funk Tom1	86. Popolare Tom3	123. Giro pop-rock
9. Calcio jazz	47. Tom originale1	87. Fusibile Tom3	124. Giro sulla roccia
10. Calcio dei Blues	48. Pop-Rock Tom1	88. Dancehall Tom3	125. Giro della visita
11. Calcio popolare	49. Rock Tom1	89. Synthgaze Tom3	126. Giro in SpeedMetal
12. Calcio con fusibile	50. Consultazione Tom1	90. Tom standard3	127. Giro a secco classico
13. Calcio da sala da ballo	51. SpeedMetal Tom1	Incidente	128. Giro moderno
14. Calcio Synthgaze	52. ClassicoDry Tom1	91. Funk Crash1	129. Giro del jazz
15. Calcio standard	53. Tom moderno1	92. Crash originale1	130. Giro del Blues
Rullante	54. Jazz Tom1	93. Pop Rock Crash1	131. Giro popolare
16. Rullante Funk	55. Blues Tom1	94. Schianto di rocce1	132. Giro del fusibile
17. Rullante originale	56. Tom popolare1	95. Seesion Crash1	133. Giro nella sala da ballo
18. Rullante pop-rock	57. Fusibile Tom1	96. SpeedMetal Crash1	134. Giro Synthgaze
19. Rullante da roccia	58. Dancehall Tom1	97. ClassicoDry Crash1	135. Giro standard
20. Rullante Seesion	59. Synthgaze Tom1	98. Crash moderno1	Ciao-Hat
21. Rullante SpeedMetal	60. Tom standard1	99. Jazz Crash1	136. Funk Hi-Hat aperto
22. Rullante classico a secco	61. Funk Tom2	100. Blues Crash1	137. Hi-Hat originale aperto
23. Rullante moderno	62. Tom2 originale	101. Crash popolare1	138. Hi-Hat pop rock aperto
24. Rullante jazz	63. Pop-Rock Tom2	102. Crash del fusibile1	139. Rock Hi-Hat aperto
25. Rullante Blues	64. Roccia Tom2	103. Crash nella sala da ballo1	140. Sessione Hi-Hat aporta
26. Rullante popolare	65. Consultazione Tom2	104. Synthgaze Crash1	141. Hi-Hat SpeedMetal aperto
27. Rullante con fusibile	66. SpeedMetal Tom2	105. Crash standard1	142. Hi-Hat ClassicDry aperto
28. Rullante Dancehall	67. ClassicoDry Tom2	106. Funk Crash2	143. Hi-Hat moderno aperto
29. Rullante Synthgaze	68. Tom moderno2	107. Crash originale2	144. Jazz Hi-Hat aperto
30. Rullante standard	69. Jazz Tom2	108. Poprock Crash2	145. Blues Hi-Hat aperto
31. Cerchio del rullante Funk	70. Blues Tom2	109. Schianto di rocce2	146. Popolare charleston aperto
32. Cerchio del rullante originale	71. Tom2 popolare	110. Seesion Crash2	147. Fusibile del charleston aperto
33. Rima di rullante pop rock	72. Fusibile Tom2	111. SpeedMetal Crash2	148. Dancehall Hi-Hat aperto
34. Cerchio del rullante Rock	73. Dancehall Tom2	112. ClassicoDry Crash2	149. Synthgaze Hi-Hat aperto
35. Cerchio del rullante Seesion	74. Synthgaze Tom2	113. Crash moderno2	150. Hi-Hat standard aperto
36. Cerchio del rullante SpeedMetal	75. Tom standard2	114. Jazz Crash2	151. Funk Hi-Hat Chludi
37. Cerchio del rullante ClassicDry	76. Funk Tom3	115. Blues Crash2	152. Chlusura del charleston originale
38. Cerchio del rullante moderno	77. Tom3 originale

APPENDIX

1. Chiudi il charleston Poprock
2. Rock Hi-Hat Chiudi
3. Chiusura della sessione HI-Hat
4. Chiudi il charleston SpeedMetal
5. Chiusura del charleston ClassicDry
6. Chiusura moderna del charleston
7. Chiusura del charleston jazz
8. Chiusura del charleston blues
9. Popolare Hi-Hat Chiudi

10. Chiudi il fusibile del charleston

11. Chiudi il charleston Dancehall

12. Chiudi il charleston Synthgaze
13. Chiusura del charleston standard
14. Pedale del charleston Funk
15. Pedale charleston originale
16. Pedale del charleston pop rock
17. Pedale rock del charleston
18. Pedale Hi-Hat Seesion
19. Pedale charleston SpeedMetal

20. Pedale charleston ClassicDry

21. Moderno pedale del charleston

22. Pedale del charleston jazz
23. Pedale del charleston blues
24. Popolare pedale charleston
25. Pedale charleston Fuse
26. Pedale del charleston Dancehall
27. Pedale charleston Synthgaze
28. Pedale charleston standard

Drum combination timbre
Kit batteria utente

01	Funk	04	Rock	07	ClassicDry	10	Blues	13	Dancehall
02	Original	05	Seesion	08	Modern	11	Popular	14	Synthgaze
03	Poprock	06	SpeedMetal	09	Jazz	12	Fuse	15	Standard

Canzone dimostrativa

Canzone 001	Canzone 005	Canzone 009	Canzone 013	Canzone 017	Canzone 021	Canzone 025	Canzone 029
Canzone 002	Canzone 006	Canzone 010	Canzone 014	Canzone 018	Canzone 022	Canzone 026	Canzone 030
Canzone 003	Canzone 007	Canzone 011	Canzone 015	Canzone 019	Canzone 023	Canzone 027
Canzone 004	Canzone 008	Canzone 012	Canzone 016	Canzone 020	Canzone 024	Canzone 028

PRODUCT MAINTENANCE

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP.CE

REP. DEL

REGNO UNITO

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
