GEBRUIKSAANWIJZING JFS-001 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

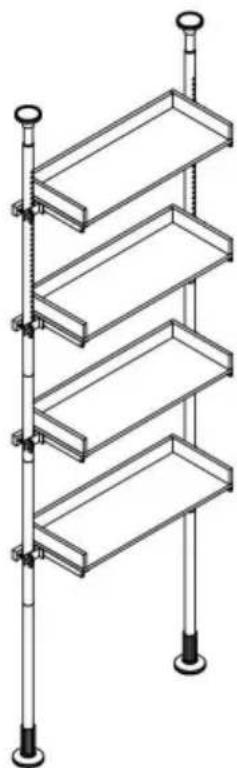

Boven toilet Opslag rek

MODEL: JFS-001

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGE INSTRUCTIES

LET OP: Lees zorgvuldig de instructies en procedures voor veilig gebruik. Mislukking

Als u dit toch doet, kan dit leiden tot ernstig letsel.

WAARSCHUWING:

1. Zorg ervoor dat het opbergrek stevig is geïnstalleerd voordat u het opbergrek gebruikt om persoonlijk letsel en ongevallen te voorkomen.
2. Wanneer u het opbergrek gebruikt, overbelast het opbergrek dan niet om dit te voorkomen persoonlijk letsel of ongeval.
3. Teken, snij of gebruik geen scherpe voorwerpen op het opbergrek om schade te voorkomen.
4. Als u het opbergrek moet demonteren, volgt u de stappen in omgekeerde volgorde demonteren en op de juiste manier opbergen.
5. Dit product is geen speelgoed. Laat kinderen niet met dit artikel spelen.

MONTAGEVOORZORGSMAATREGELEN

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan ontstaan gevaren.
2. Draag tijdens de werkzaamheden een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen montage.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicatie.
6. Productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Alles uitpakken en scheiden onderdelen in een schone werkomgeving.
8. Om veiligheidsredenen wordt aanbevolen deze hardware door 2 personen te laten installeren.

BEWAAR DEZE INSTRUCTIES

Onderdelen lijst
Nee.	Afbeelding	Naam	AANTAL.
1		Bovenkap	2
2		Flexibele stokken met gat	2
3		Lange paal	4
4		Korte paal	2
5		Voetkap	2
6		Linker beugel	4
7		Rechter beugel	4
8		Bodemplaat	4
9		Achterbord	4
10		Zijschot	8
11		Schroef M5*12	16+2
12		Schroef ST3.2*34	28+4
13		Inbussleutel	1
14		Kruiskop-inbussleutel	1
15		Laddermoer	+2
Tip: “+” is extra reserveonderdelen.

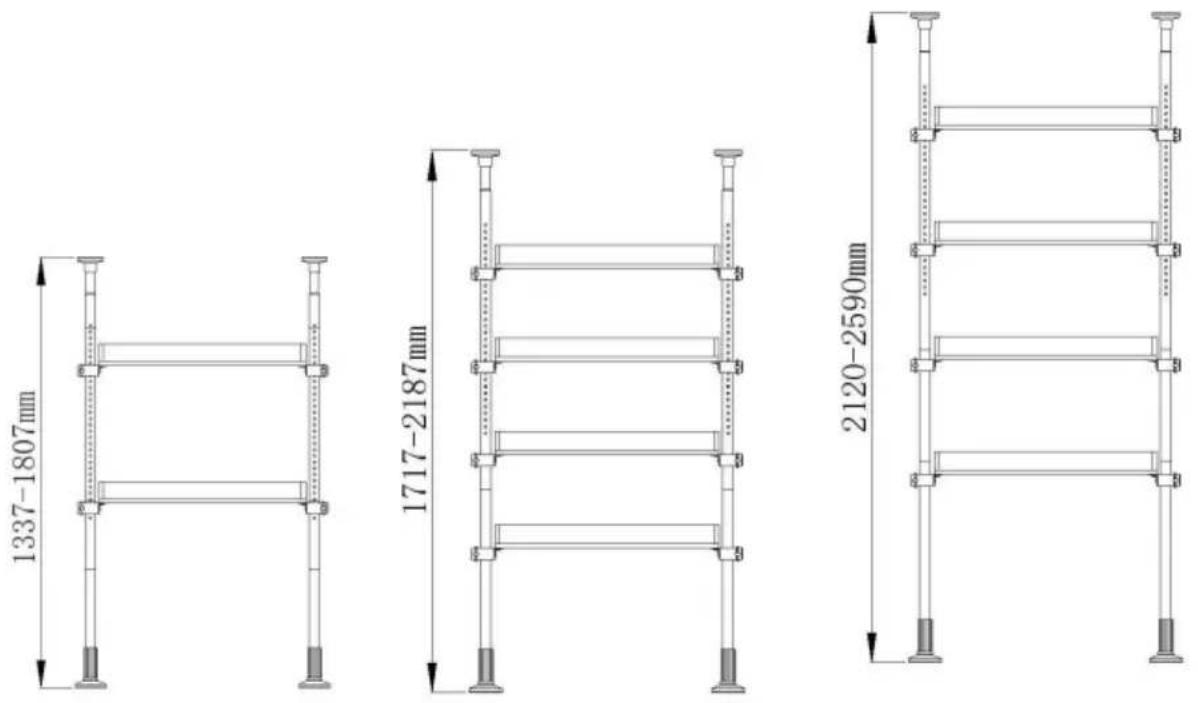

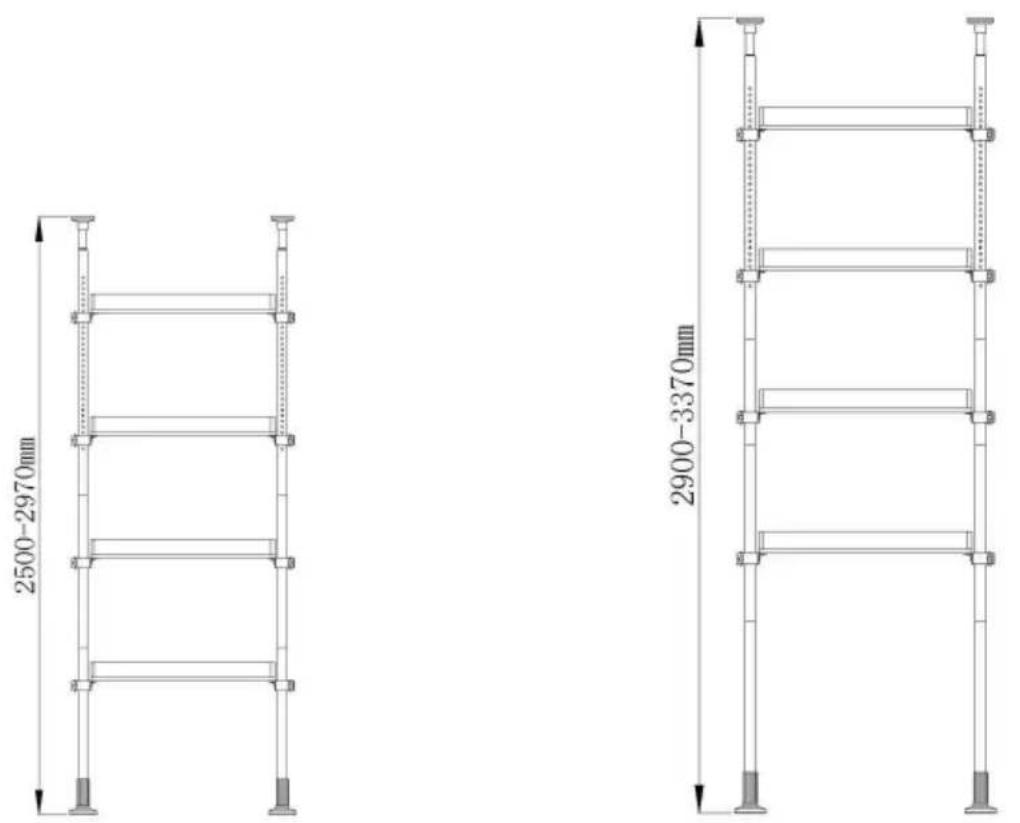

ÿ Het kan in verschillende vormen worden gecombineerd, kies de gewenste ho

1337-1807mm 1717-2187mm 2120-2590mm

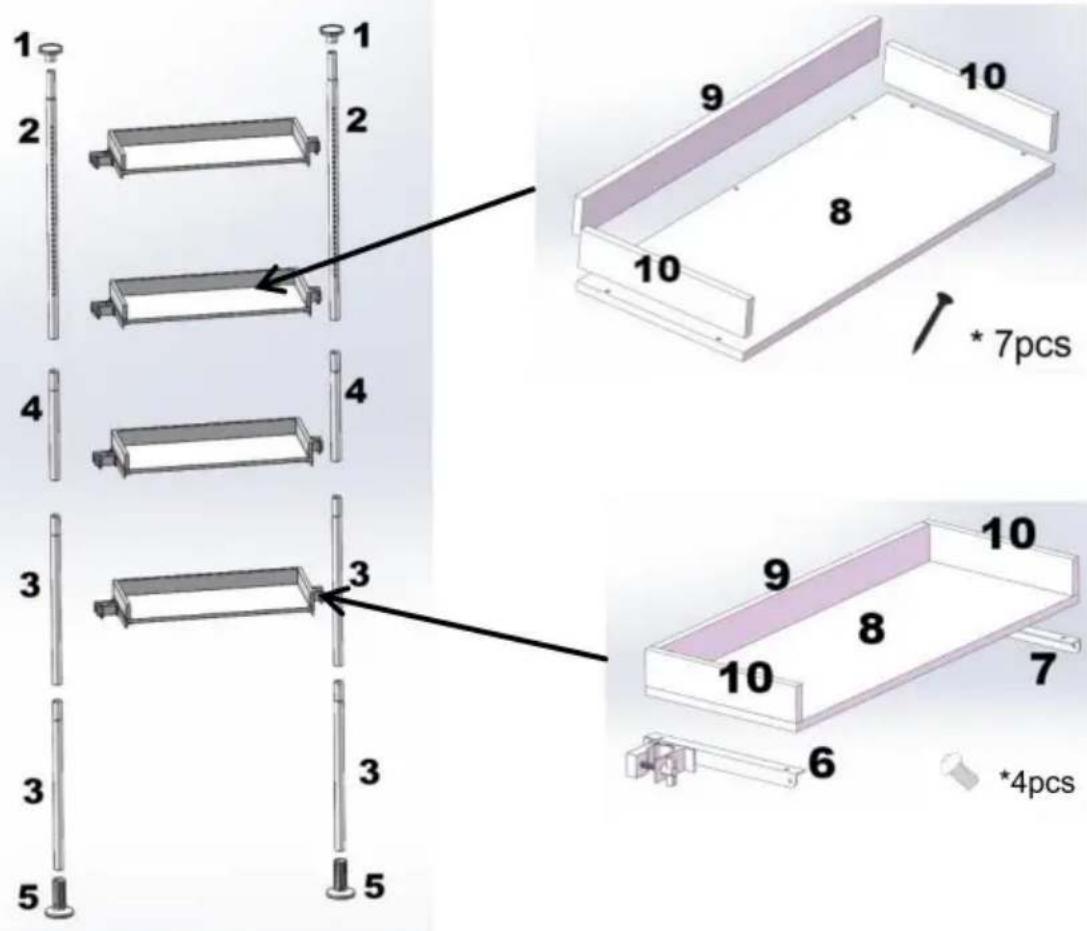

PRODUCTSAMENSTELLING

1 2 3 4 5 1 2 3 4 5 9 10 8 10 *7pcs 3 3 3 6 *4pcs 9 10 8 10 7 10 *4pcs

PRODUCTMONTAGE

Stap 1: Monteer de bovenkap (1) en de flexibele stokken met gat (2).

Stap 2: Monteer de paal (3 of 4) en de voetdop (5).

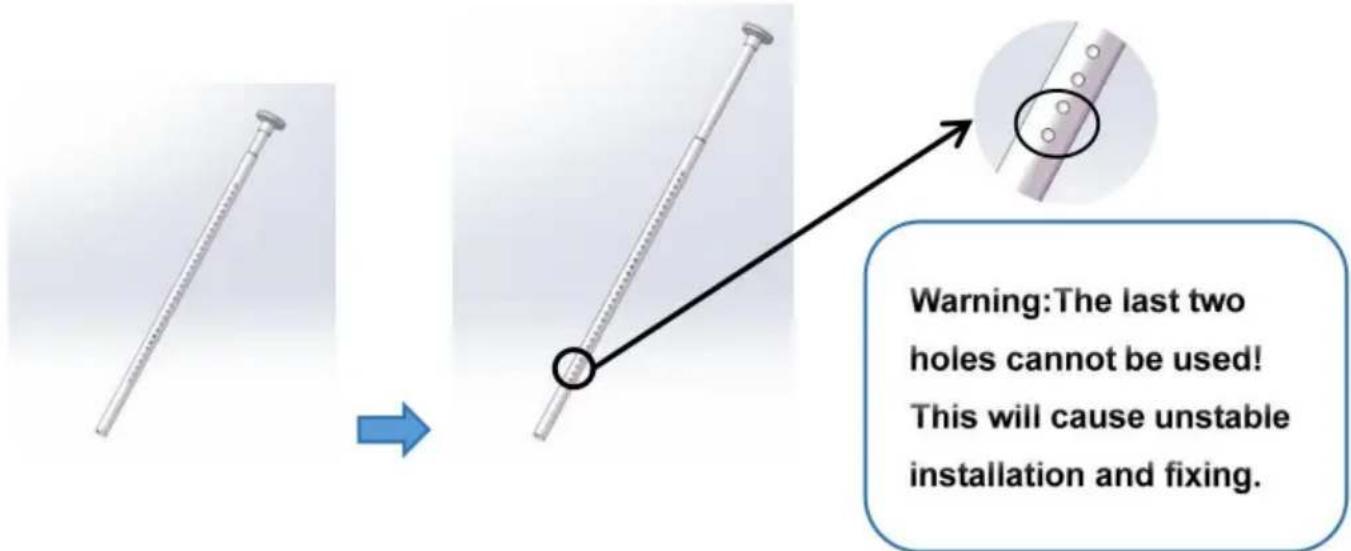

Stap 3: Selecteer de montagepaal op de gewenste hoogte.

(Volg de gesynchroniseerde stappen om de andere set stutten te monteren.)

Hier kunt u de lengte aanpassen aan uw behoeften.

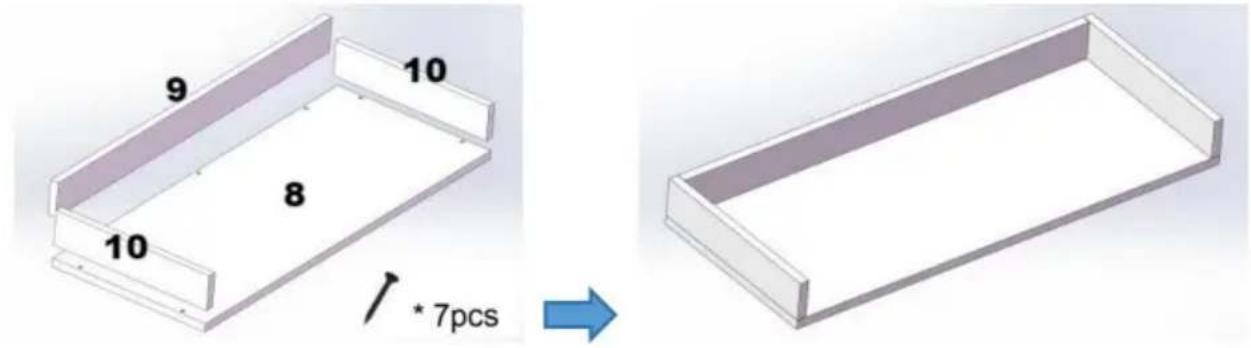

Stap 4: Monteer het zijschot (9) en het achterbord (10) op de bodemplaat (8) met schroef ST3.2*34 (12).

9 10 8 10 * 7pcs

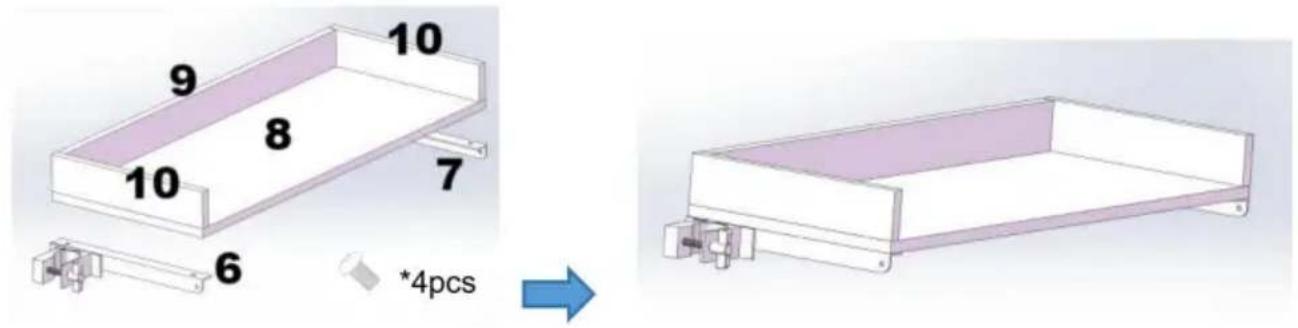

Stap 5: Monteer de linkerbeugel (6) en de Ritht-beugel (7) aan de onderkant van het achterbord (10) met schroef M5*12 (11).

9 10 8 10 7 6 *4pcs

Stap

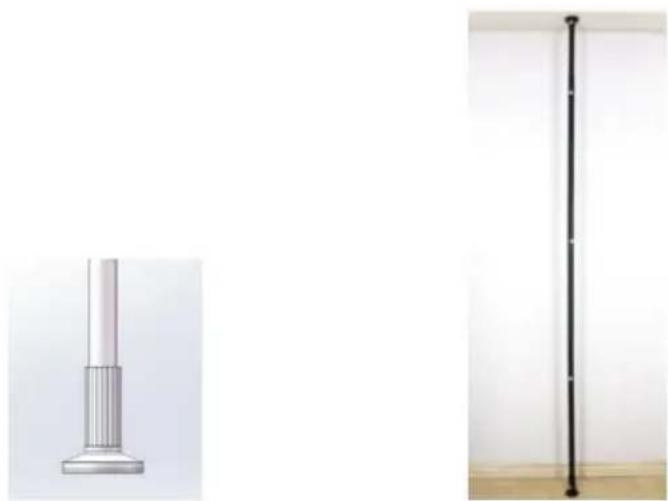

6: A. Houd één rechtopstaande paal vast. Het deel van de bovenkap (1) bevindt zich op het dak waar u de toiletopberger wilt installeren. Til de rechtopstaande paa op en verplaats de voetdop (5) in de positie om een deel van de rechtopstaande paal loodrecht op het dak en de vloer te maken.

B. Draai de voetdop (5) tegen de klok in, zodat de rechtopstaande paal stabieler wordt.

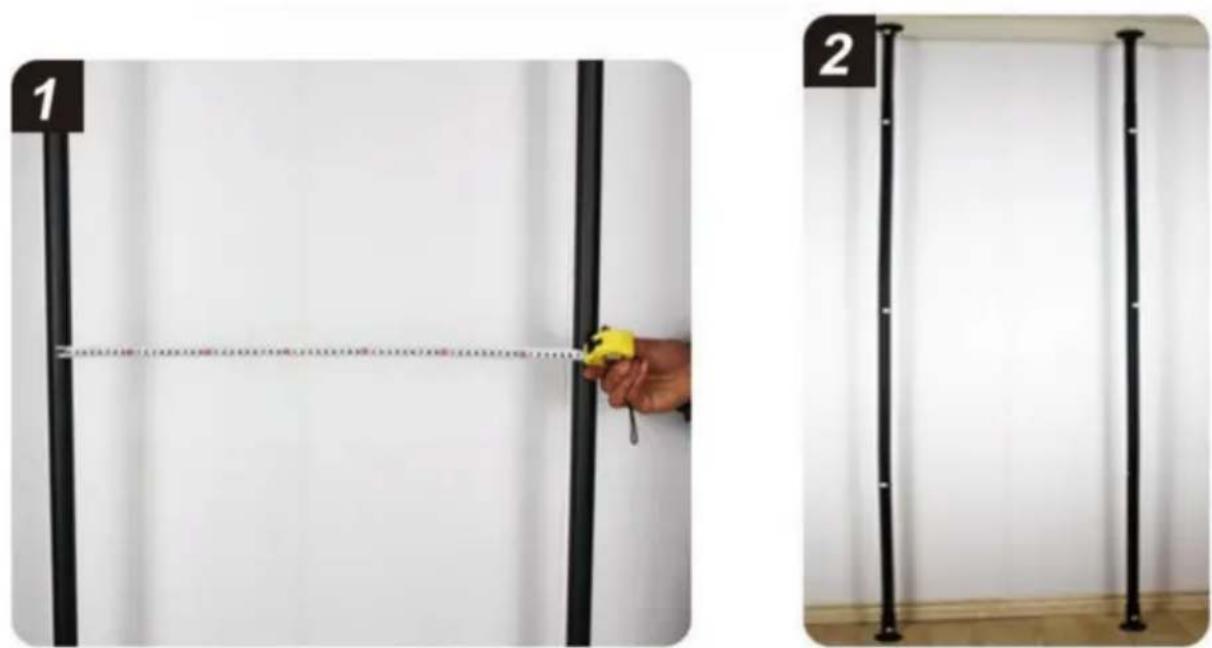

C. Dezelfde stappen om de andere rechtopstaande paal te installeren. Pas de twee verticale stangen aan, de middenafstand is 650 mm.

650mm

B. Installeer de planken op de rechterpaal.
