INSTRUKCJA OBSŁUGI JFS-001 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

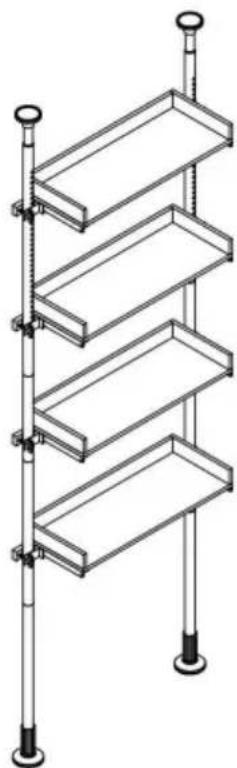

Nad regałem do przechowywania toalet
MODEL: JFS-001
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
Nad toaletą
Regał do przechowywania
MODEL: JFS-001
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
BEZPIECZNE INSTRUKCJE
UWAGA: Przeczytaj uważnie instrukcje i procedury dotyczące bezpiecznej obsługi. Awaria może to spowodować poważne obrażenia.
OSTRZEŻENIE:
- Przed użyciem stojaka do przechowywania upewnij się, że stojak jest bezpiecznie zainstalowany aby zapobiec obrażeniom ciała i wypadkom.
- Podczas korzystania z regału magazynowego nie przeciążaj regału, aby tego uniknąć obrażenia ciała lub wypadek.
- Nie rysuj, nie przecinaj ani nie używaj ostrych przedmiotów na stojaku, aby uniknąć uszkodzenia.
- Jeśli chcesz zdemontować regał magazynowy, wykonaj czynności w odwrotnej kolejności zdemontować i odpowiednio przechowywać.
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU
- Montaż wyłącznie zgodnie z niniejszą instrukcją. Niewłaściwy montaż może spowodować zagrożenia.
- Podczas pracy nosić zatwierdzone przez ANSI okulary ochronne i wytrzymałe rękawice robocze montaż.
- Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
- Podczas montażu trzymaj osoby postronne z dala od obszaru.
- Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub narkotyków lek.
- Możliwości produktu dotyczą wyłącznie produktów prawidłowo i całkowicie zmontowanych.
- Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć na schemacie montażu w niniejszej instrukcji. Rozwiń i rozdziel wszystko części w czystym miejscu pracy.
- Ze względów bezpieczeństwa zaleca się montaż tego sprzętu w 2 osoby.
ZACHOWAJ TE INSTRUKCJE
| Lista części | |||
| NIE. | Zdjęcie | Nazwa | ILOŚĆ. |
| 1 |  | Górna czapka | 2 |
| 2 |  | Elastyczne drążki z otworem | 2 |
| 3 |  | Długi słup | 4 |
| 4 |  | Krótki słup | 2 |
| 5 |  | Czapka na stopy | 2 |
| 6 |  | Lewy wspornik | 4 |
| 7 |  | Prawy wspornik | 4 |
| 8 |  | Płyta dolna | 4 |
| 9 |  | Tablica | 4 |
| 10 |  | Przegroda boczna | 8 |
| 11 |  | Śruba M5*12 | 16+2 |
| 12 |  | Śruba ST3,2*34 | 28+4 |
| 13 |  | Klucz sześciokątny | 1 |
| 14 |  | Klucz imbusowy krzyżowy | 1 |
| 15 |  | Nakrętka drabiny | +2 |
| Wskazówka: „+” to dodatkowe części zamienne. | |||

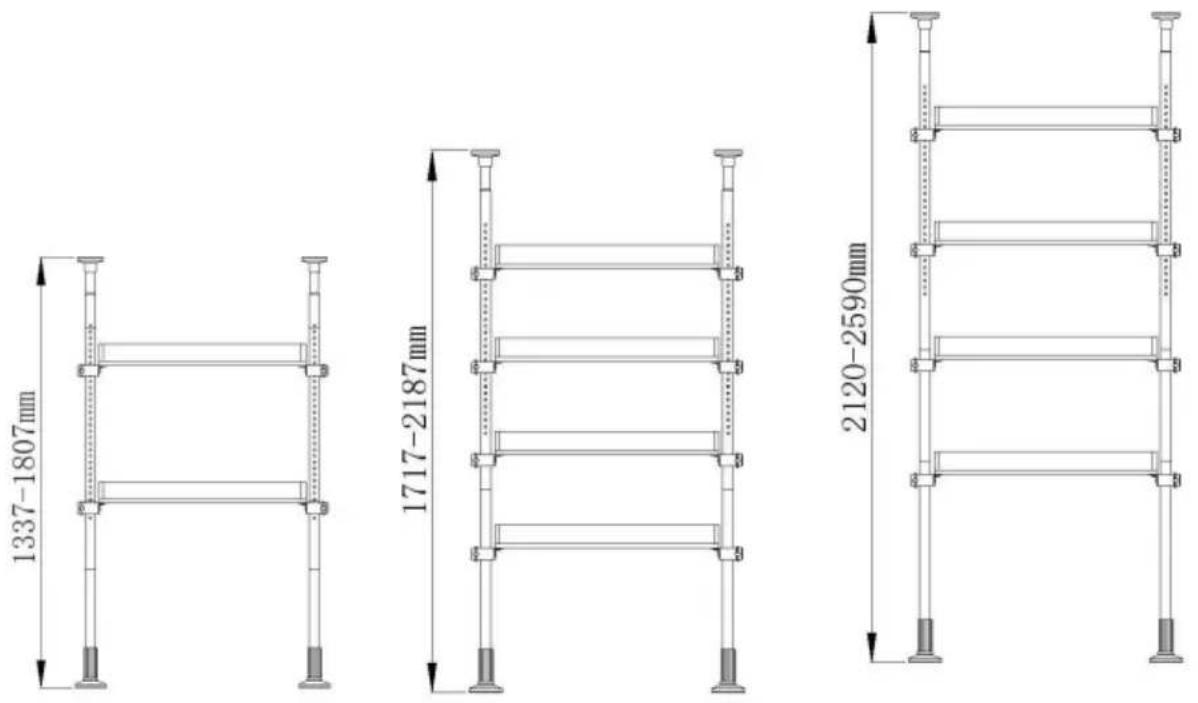

Można go łączyć w różne formy, wybierz żądaną wysokość


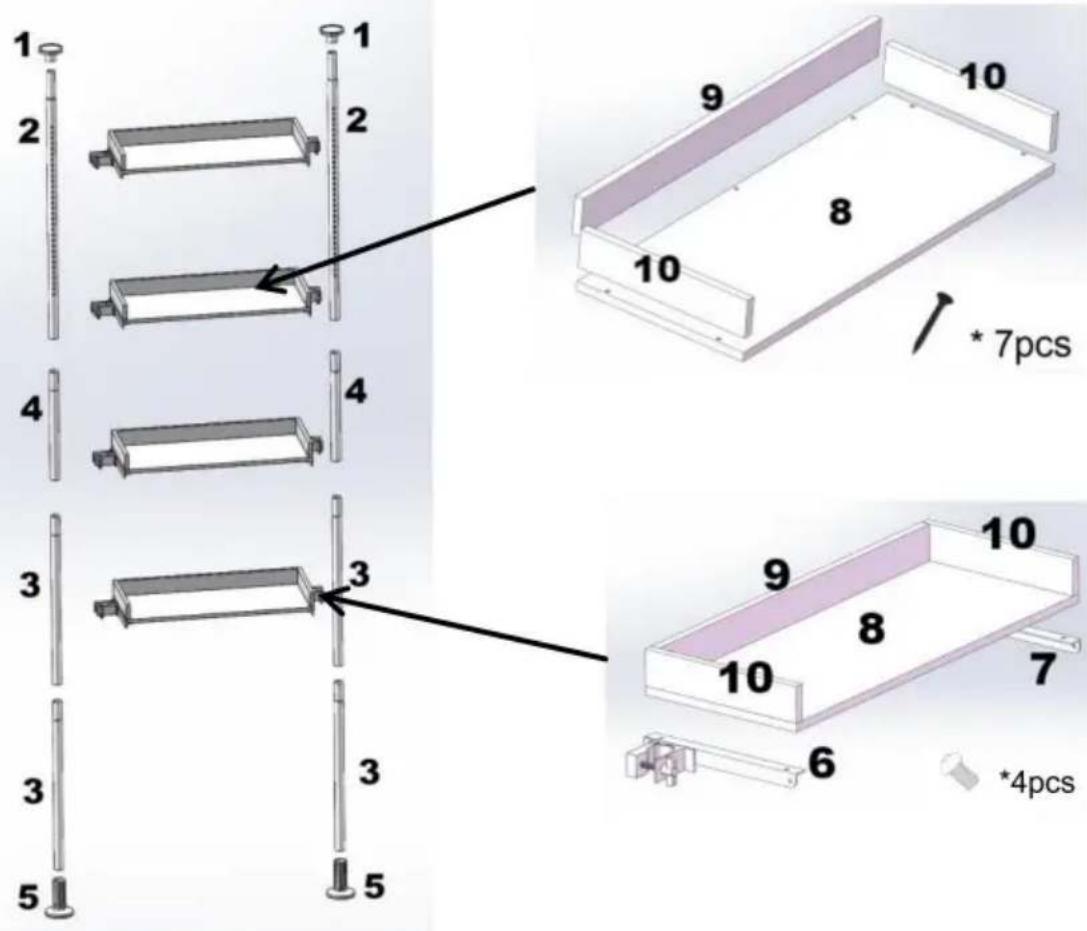

SKŁAD PRODUKTU
MONTAŻ PRODUKTU

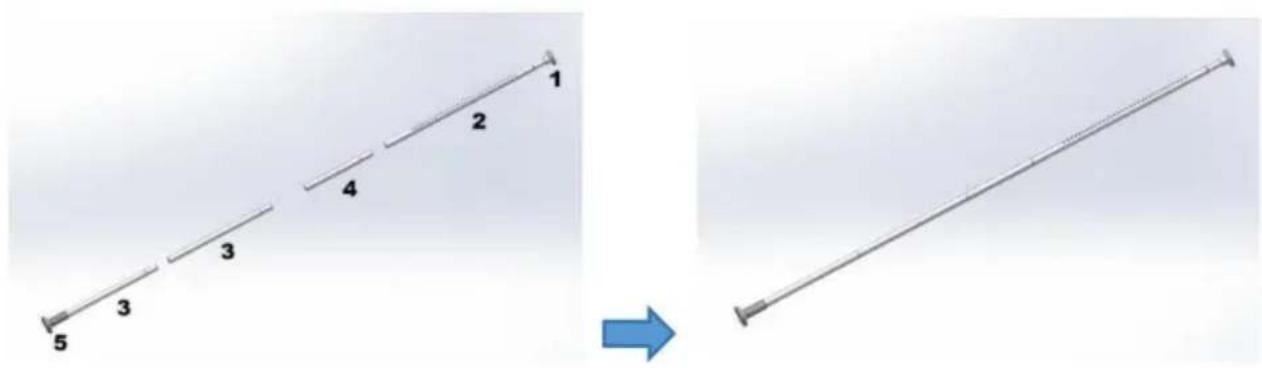

Krok 1: Zamontuj górną nasadkę (1) i elastyczne drążki z otworem (2).
Krok 2: Zamontuj słupek (3 lub 4) i podnóżek (5).
Krok 3: Wybierz słup montażowy zgodnie z żądaną wysokością.
(Wykonaj zsynchronizowane kroki, aby zamontować drugi zestaw rozpórek.)

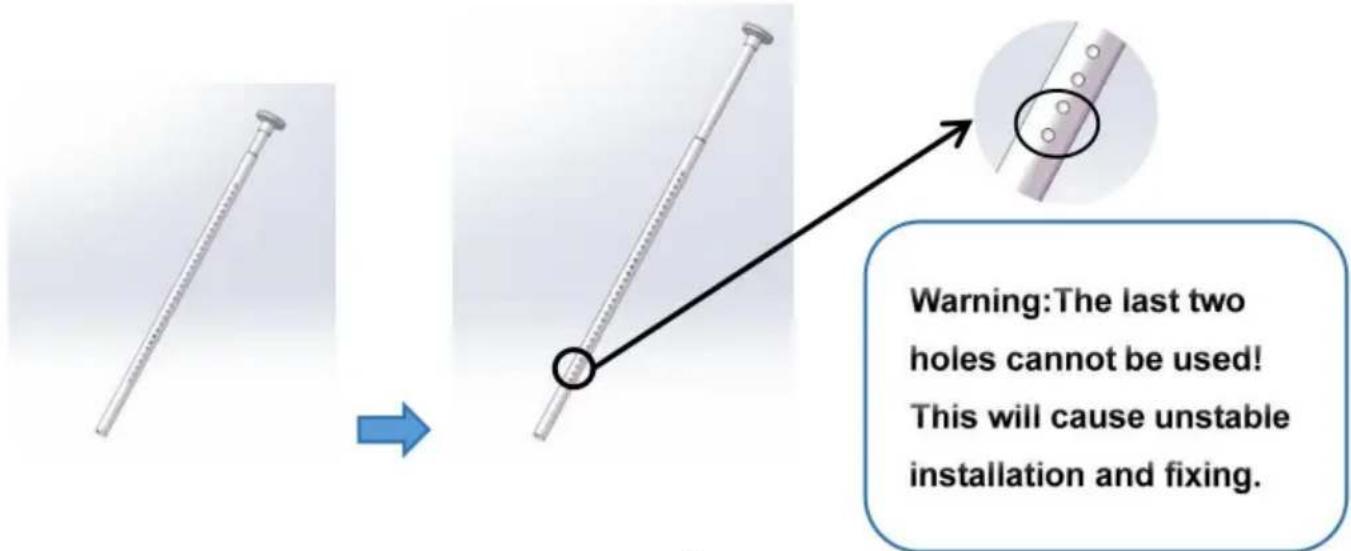

Tutaj możesz dostosować długość do swoich potrzeb.

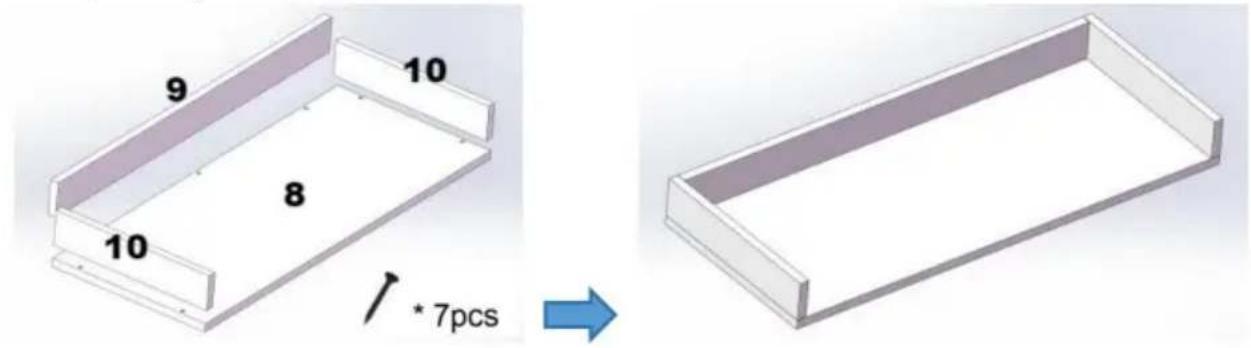

Krok 4: Zamontuj przegrode boczną (9) i tablicę (10) na płycie dolnej (8) za pomocą śruby ST3.2*34 (12).


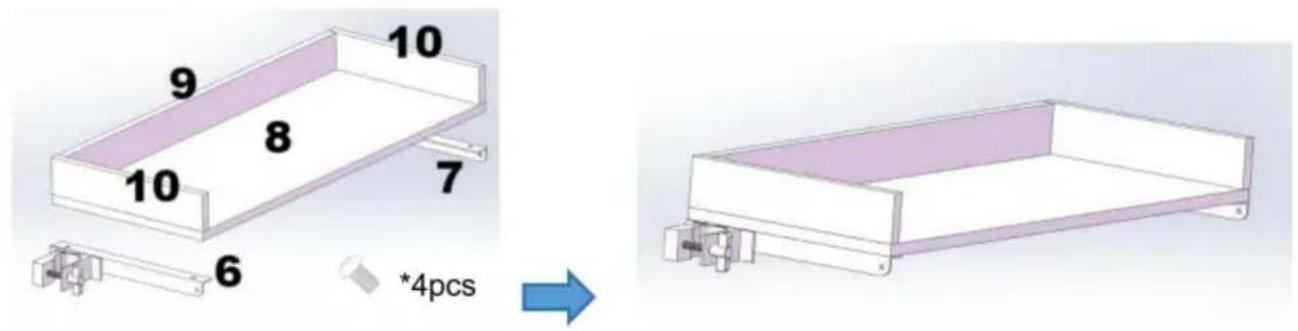

9 10 8 10 * 7pcsKrok 5: Zamontuj lewy wspornik (6) i wspornik Rithta (7) na dole tablicy (10) za pomocą śruby M5*12 (11).


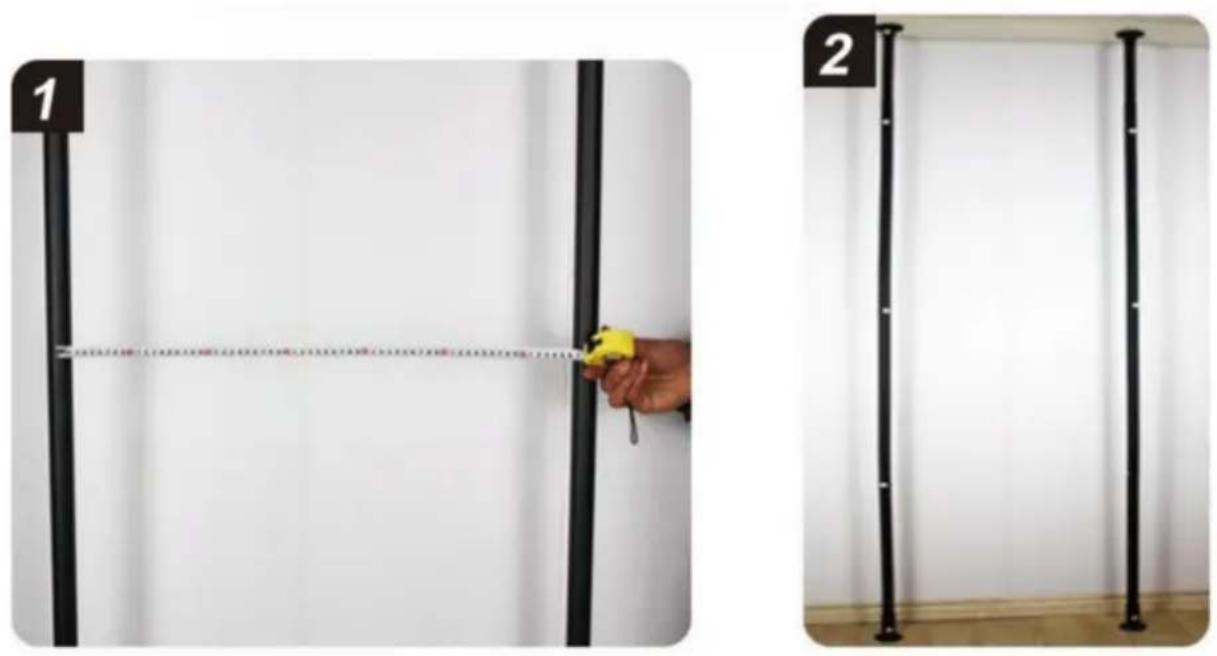

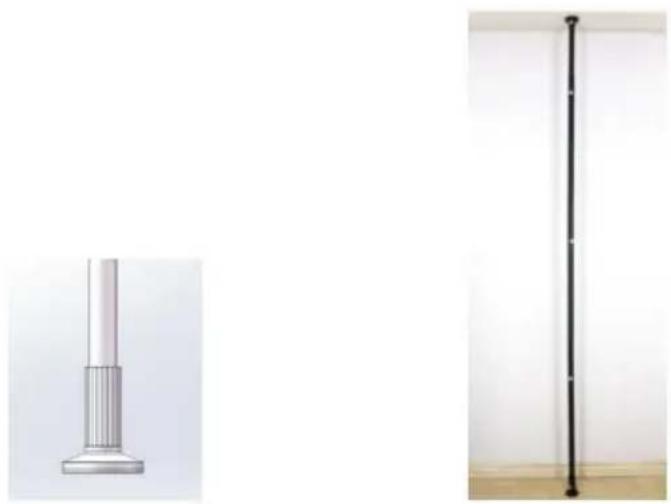

A. Przytrzymaj jeden pionowy słupek. Część górnej nakładki (1) znajduje się na dachu, gdzie chcesz zainstalować schowek nad toaletą. Podnieś słupek pionowy i przesuń nasadkę podnożka (5) do pozycji, w której część słupka pionowego będzie prostopadła do dachu i podłogi.
B. Obróć nakładkę na stopy (5) w kierunku przeciwnym do ruchu wskazówek zegara, aby słupek był bardziej stabilny.
C. Te same kroki, aby zainstalować drugi słupek pionowy. Wyreguluj dwa pionowe pręty, odległość od środka wynosi 650 mm.
B. Zamontuj półki na prawym słupku.
