BEDIENUNGSANLEITUNG JFS-001 Vevor

Technischer Support und E-Garantie-Zertifikat

Aufbewahrungsregal über der Toilette

MODELL: JFS-001

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Über der Toilette

Lagerregal

MODELL: JFS-001

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERE ANWEISUNGEN

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

Dies kann zu schweren Verletzungen führen.

WARNUNG:

1. Stellen Sie vor der Verwendung des Lagerregals sicher, dass das Lagerregal sicher installiert ist um Personenschäden und Unfälle zu vermeiden.
2. Wenn Sie das Lagerregal verwenden, überlasten Sie das Lagerregal nicht, um zu vermeiden Personenschäden oder Unfälle.
3. Um Schäden zu vermeiden, ziehen, schneiden oder verwenden Sie keine scharfen Gegenstände auf dem Lagerregal.
4. Wenn Sie das Lagerregal zerlegen müssen, führen Sie die Schritte in umgekehrter Reihenfolge aus. zerlegen und ordnungsgemäß lagern.
5. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle
   Teile in einem sauberen Arbeitsbereich.
8. Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2 Personen zu installieren.

ANLEITUNG AUFBEWAHREN

Stückliste
NEIN.	Bild	Name	MENGE.
1		Obere Kappe	2
2		Flexible Stangen mit Loch	2
3		Langer pfosten	4
4		Kurze Stange	2
5		Fußkappe	2
6		Linke Klammer	4
7		Rechte Klammer	4
8		Bodenplatte	4
9		Rückwand	4
10		Seitliche Blende	8
11		Schraube M5*12 16+2
12		Schraube ST3.2*34	28+4
13		Sechskantschlüssel	1
14		Kreuzschlitz-Inbusschlüssel	1
15 Leitermutter			+2
Tipp: „+“ steht für zusätzliche Ersatzteile.

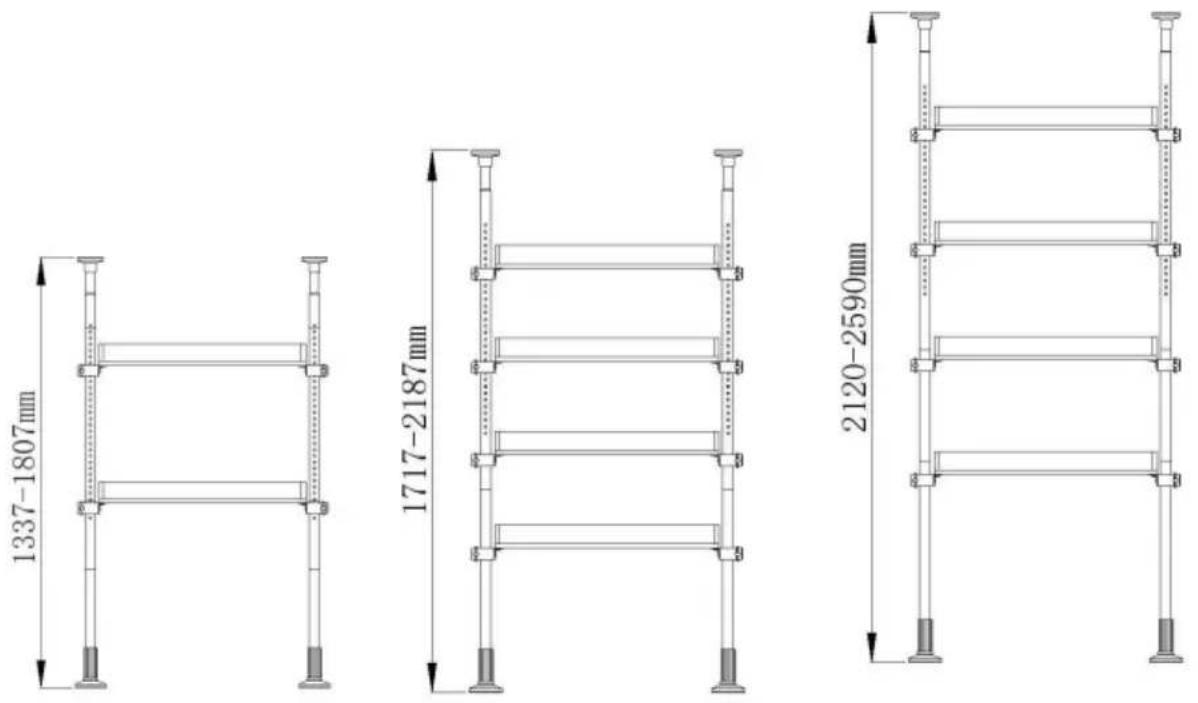

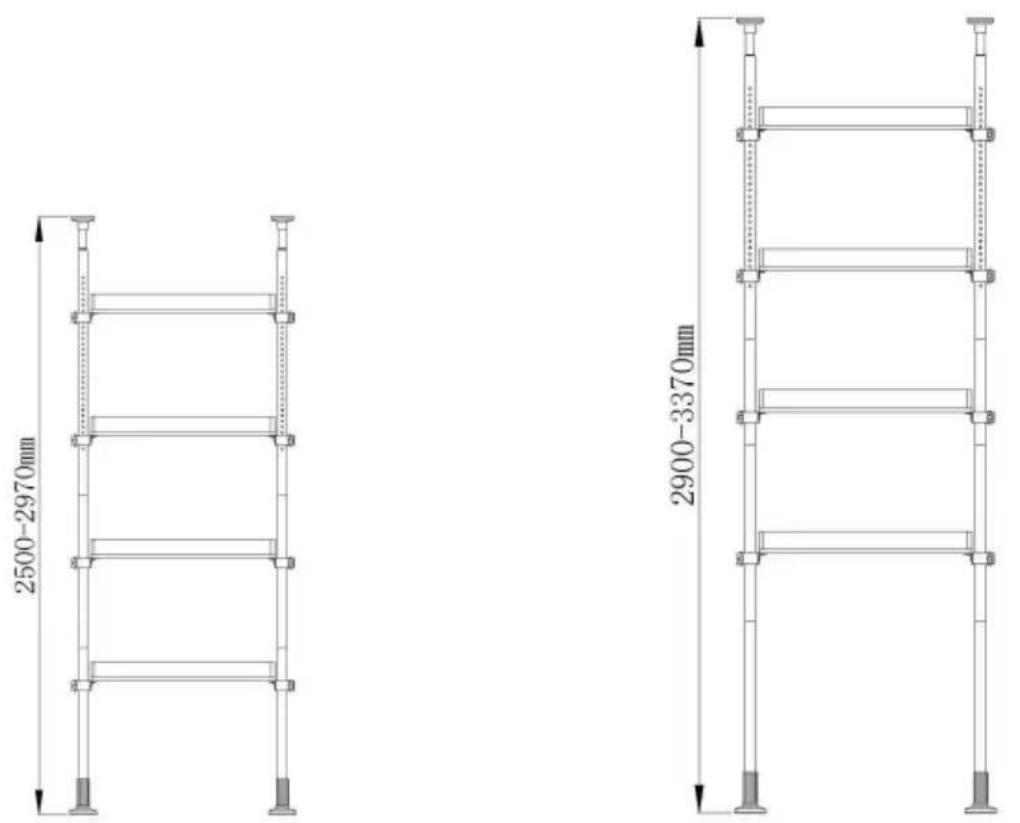

ÿ Es kann in verschiedenen Formen kombiniert werden, wählen Sie die gewünschte Höhe!

1337-1807mm 1717-2187mm 2120-2590mm

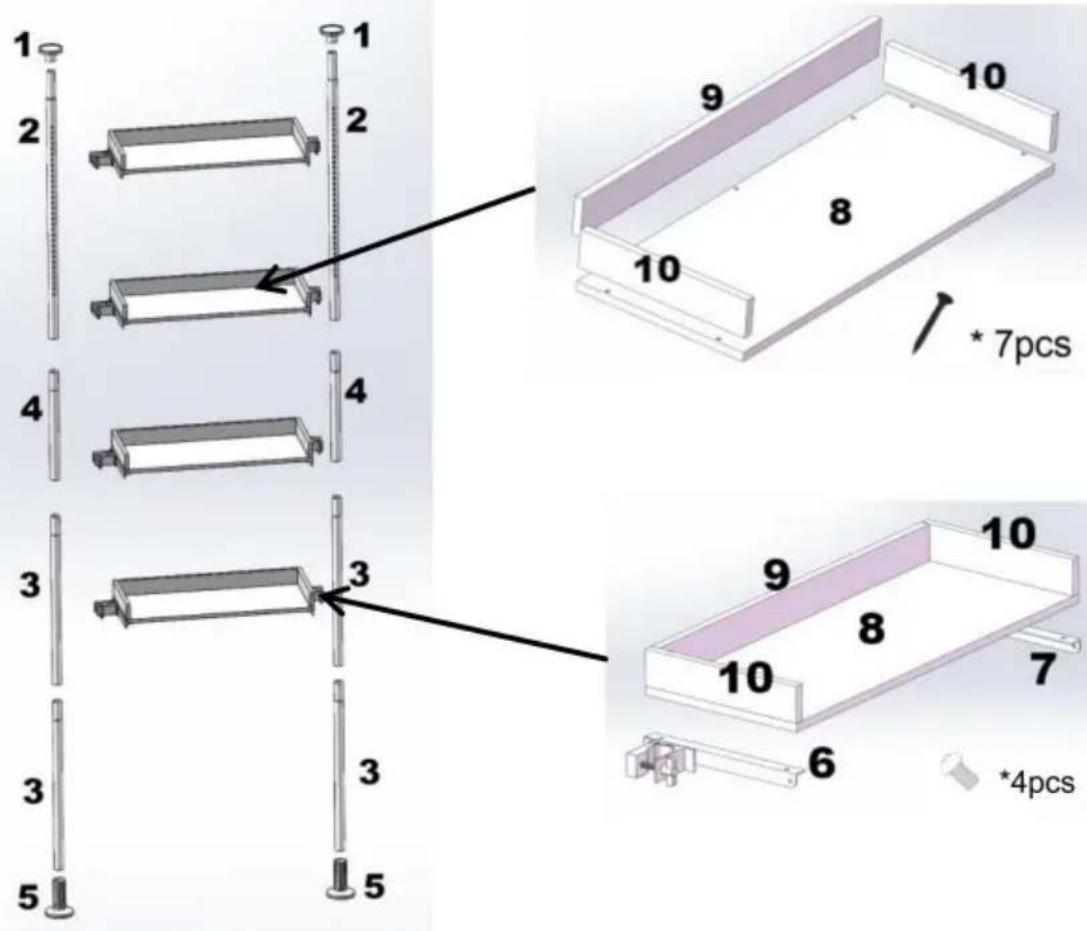

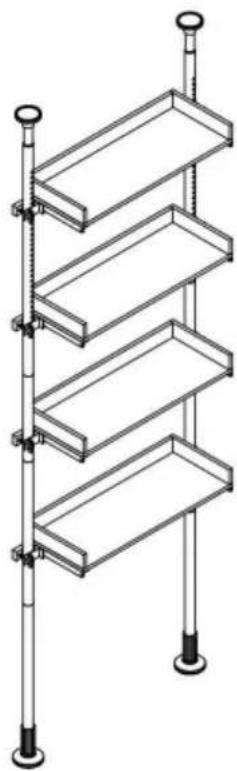

PRODUKTZUSAMMENSETZUNG

PRODUKTMONTAGE

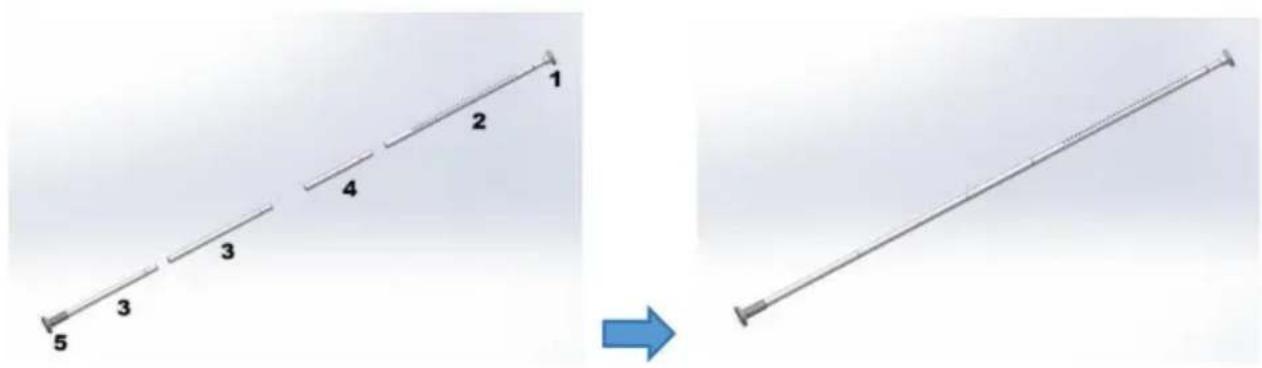

Schritt 1: Obere Kappe (1) und flexible Stangen mit Loch (2) montieren.

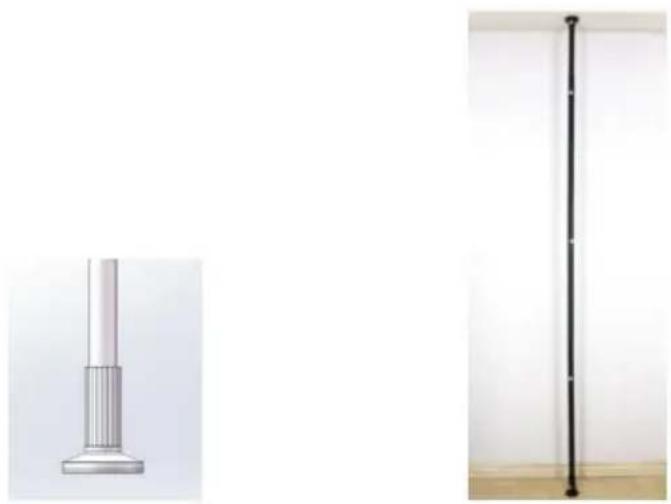

Schritt 2: Stange (3 oder 4) und Fußkappe (5) zusammenbauen.

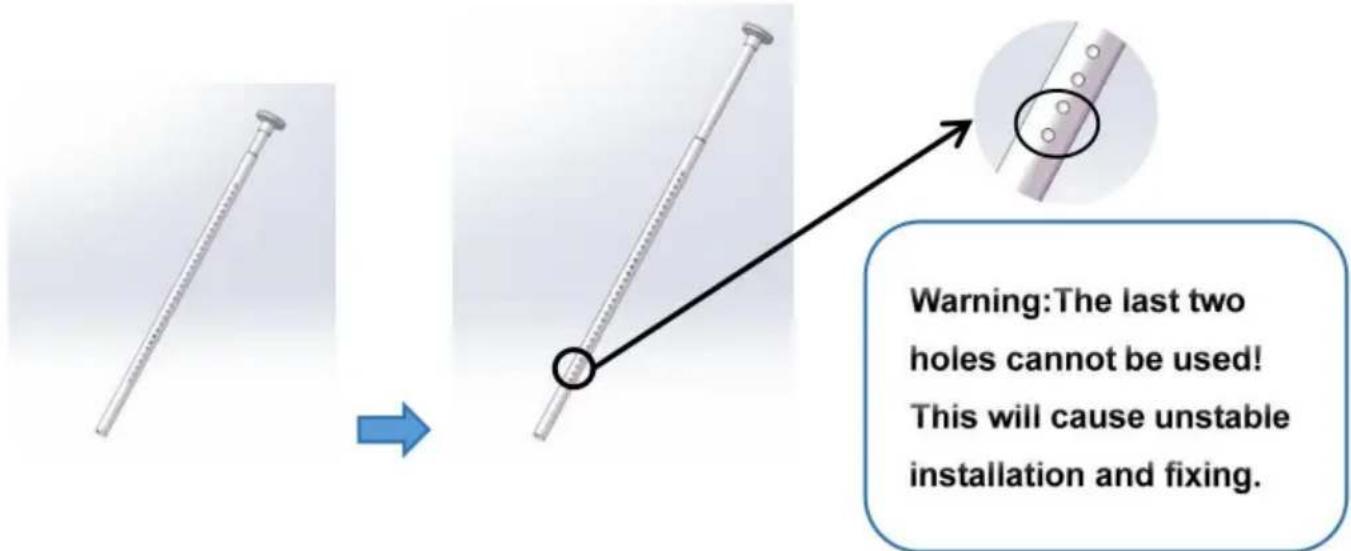

Schritt 3: Wählen Sie die Montagestange entsprechend der gewünschten Höhe aus.

(Befolgen Sie die synchronisierten Schritte, um den anderen Strebensatz zusammenzubauen.)

Hier können Sie die Länge ganz nach Ihren Bedürfnissen anpassen.

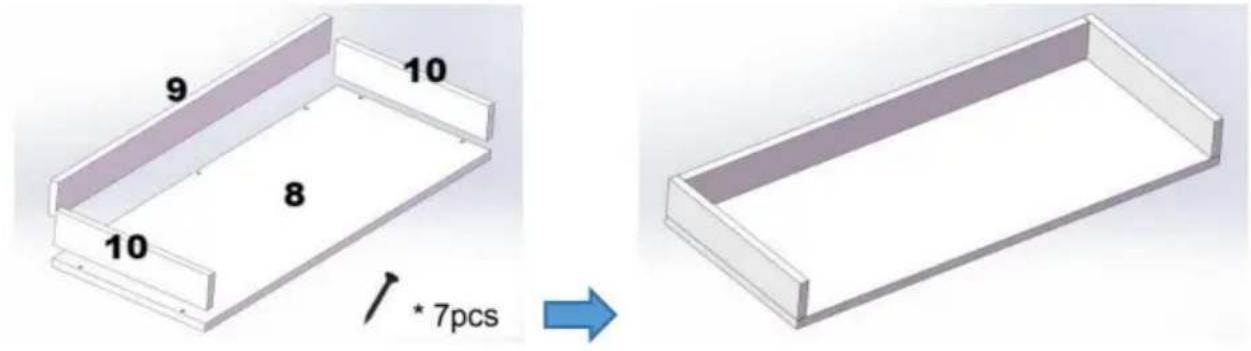

Schritt 4: Montieren Sie die Seitenblende (9) und die Rückwand (10) mit der Schraube ST3.2*34 (12) an der Bodenplatte (8).

9 10 8 10 *7pcs

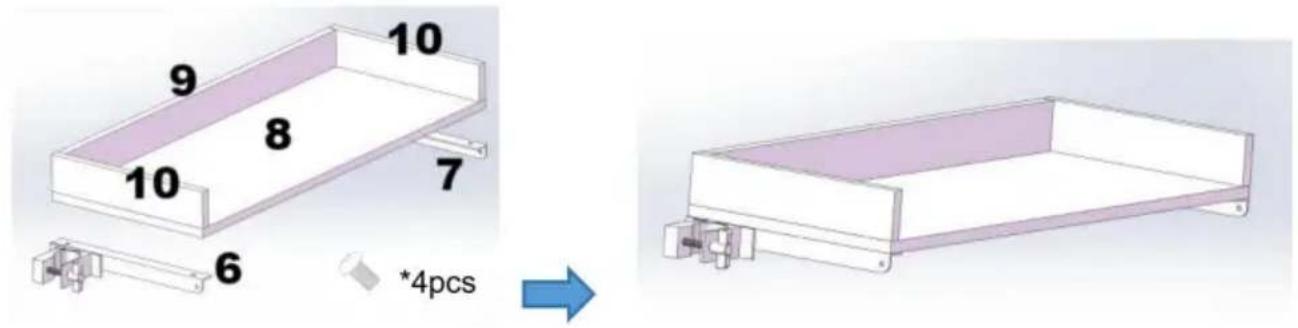

Schritt 5: Montieren Sie die linke Halterung (6) und die rechte Halterung (7) an der Unterseite der Rückwand (10) mit der Schraube M5*12 (11).

9 10 8 10 7 6 *4pcs

Schritt

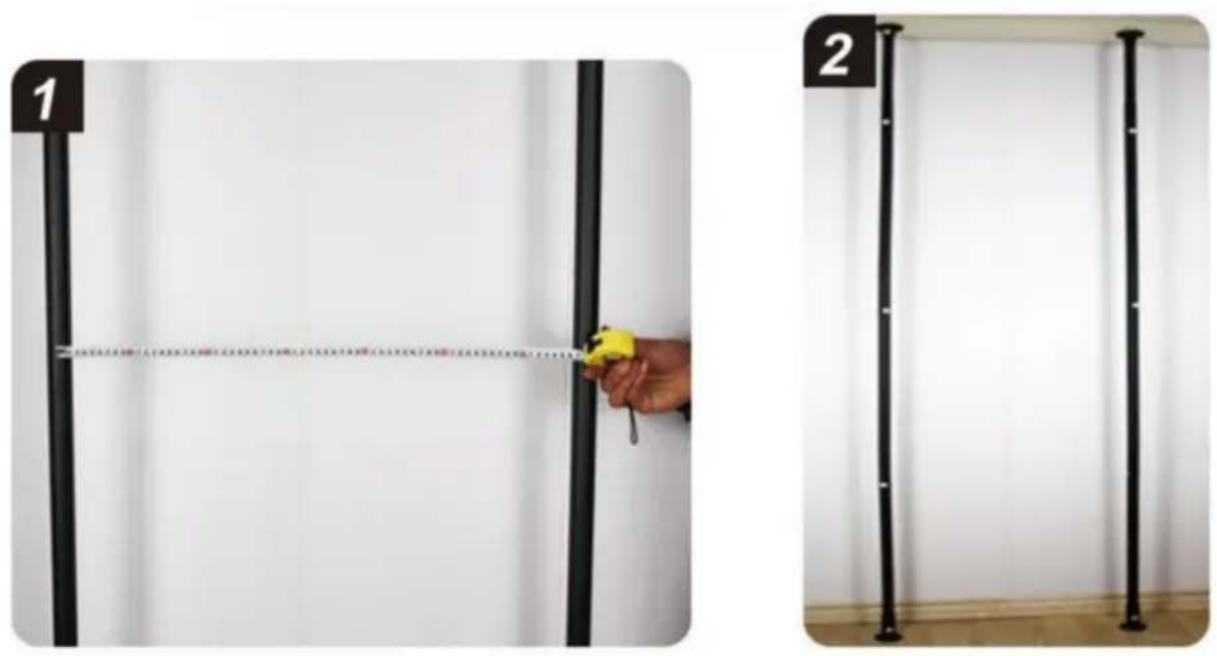

6: A. Halten Sie eine Stange fest. Der Teil der oberen Kappe (1) befindet sich auf der Dachfläche, auf der Sie den Toilettenaufbewahrungsschrank anbringen möchten. Heben Sie die Stange hoch und bewegen Sie die Fußkappe (5) in die Position, in der ein Teil der Stange senkrecht zum Dach und Boden steht.

B. Drehen Sie die Fußkappe (5) gegen den Uhrzeigersinn, um der aufrechten Stange mehr Stabilität zu verleihen.

C. Dieselben Schritte zum Installieren der anderen aufrechten Stange. Passen Sie die beiden vertikalen Stangen an, der Achsabstand beträgt 650 mm.

650mm

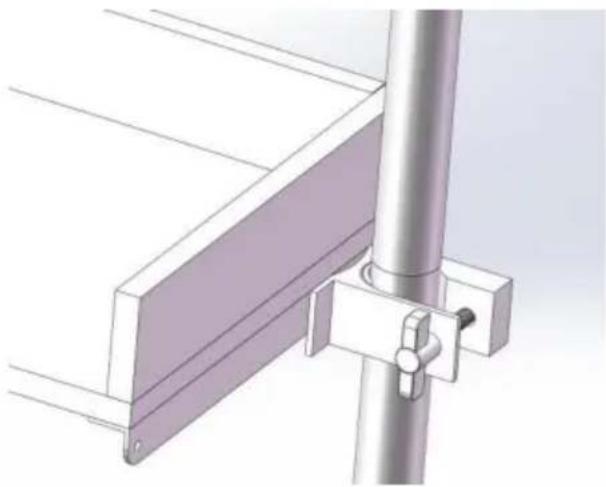

B. Montieren Sie die Regale an der oberen rechten Stange.

C. Feststellschraube.
