GEBRUIKSAANWIJZING FX2+2 Vevor
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o kwalijk dat we u niet meer op de hoogte stellen van eventuele
technologische of software-updates voor ons product.
Waarschuwing: om het risico op letsel te verminderen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
INSTALLATION NOTES
OPMERKINGEN :
- Zorg ervoor dat de ondergrond voor de installatie hard is.
- Zorg dat u het installatiegereedschap van tevoren klaarlegt ( rubber hamer en hout ) .
- Lees de installatiehandleiding zorgvuldig door en bevestig het aanta accessoires aan de hand van de lijst.
MODEL AND PARAMETERS
| Model | FX2+2 |
| Productgrootte | 562*462*930mm |
| Kastmateriaal | Sparrenhout |
| Oppervlaktebehandeling | Was kookproces |
COMPONENTS
 A1 240 C oaming 1(×4) | B1-1  (×2) |  1-22) | |
 |  B2-1 ( × 2 ) |  B2-1 ( × 2 ) | |
| Een 2 17 0 C oaming | |||
 C 170/240 Hoofdframebalk 1 ( ×4 0) |  D 170/240Hoofdframebalk 2 (×40) |  E1 24 0 Framebalk ( ×4 0) | |
 E2 170 Framebalk ( ×4 |  F1 240 Funderingsplaat(×20) |  F2 170Funderingsplaat (×20) | |
 G -handgreep (×4) |  H -schroef M4x30 (×4) |  [IMAGE]Ik -1 Ik -2I Raamruit (×4) | |
 J Zelftappende schroefM4x20 (×8) |  K Kleine plank (×8) |  L -bovenklep (× 1 | |
 M Binnenhoes (× 1 ) |  N Bodemplaat (×1) |  O Koningin Uitsluiter | |
| (x1) | |||
 P -ingangsverkleiner (x1) |  Q ijzeren spijkers (x160) |  R Zelftappendeschroef M3x12 (×16) | |
| [DK2CS Acryl paneelraam ( x4) | |||
ASSEMBLY
240 DOOS

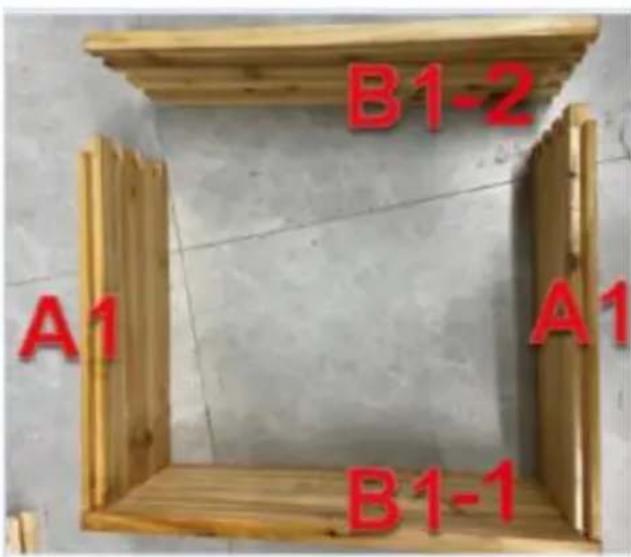

25.Installatie van 24 0 box
Stap 1: Neem twee stukken A1 en twee stukken B1 (respectievelijk en B1-2) en sla ze met een rubberen hamer op elkaar (let op: je niet rechtstreeks op slaan, maar leg er een plankje of karton op en gelijkmatig op elkaar).

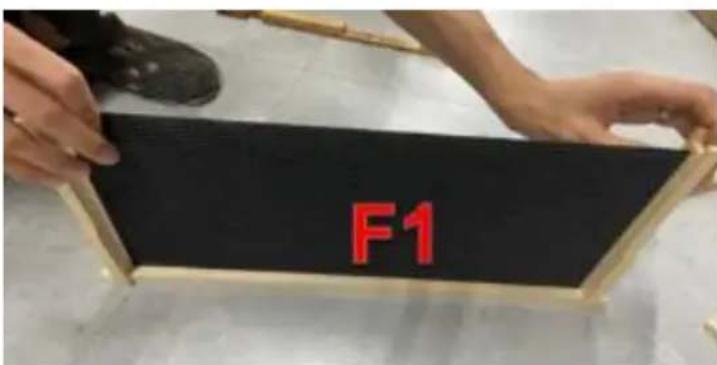

26.Installatie van 24 0 frame

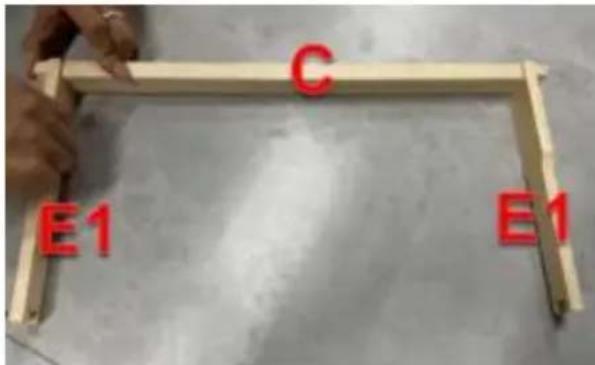

Stap 1: Neem 2 stukken van E1 en 1 stuk van C, plaats deze in de kaartsleuf om ze te verbinden, neem vervolgens 1 stuk van F1 en p deze in de sleuf, en neem tot slot 1 stuk van D en plaats deze in om een set van 170 frames te voltooien.


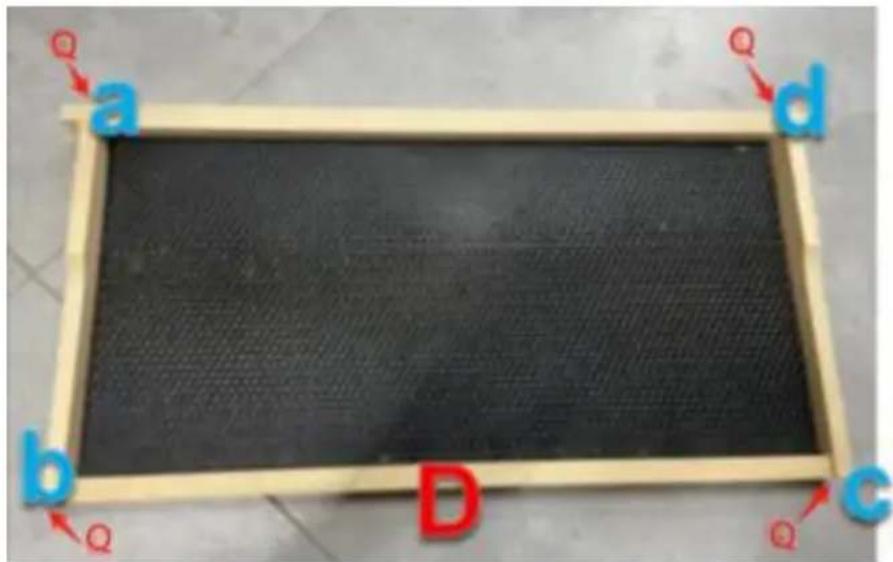

F1Stap 2: Verbind 4 stukken Q op 4 posities a/b/c/d.


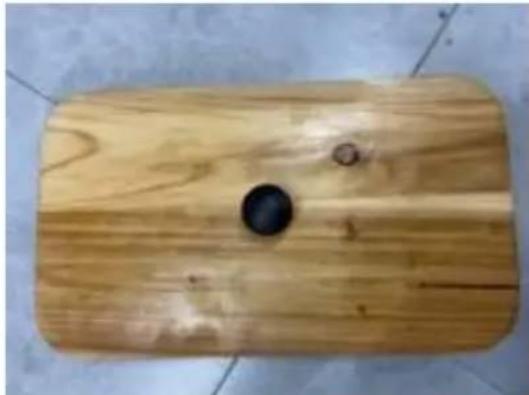

Stap 1: Neem G, H en I-1 om de afdekplaat te monteren.
Stap 2: Neem S en trek de folie van de hoeken af. Neem vervolgens S en R om de rand te monteren.

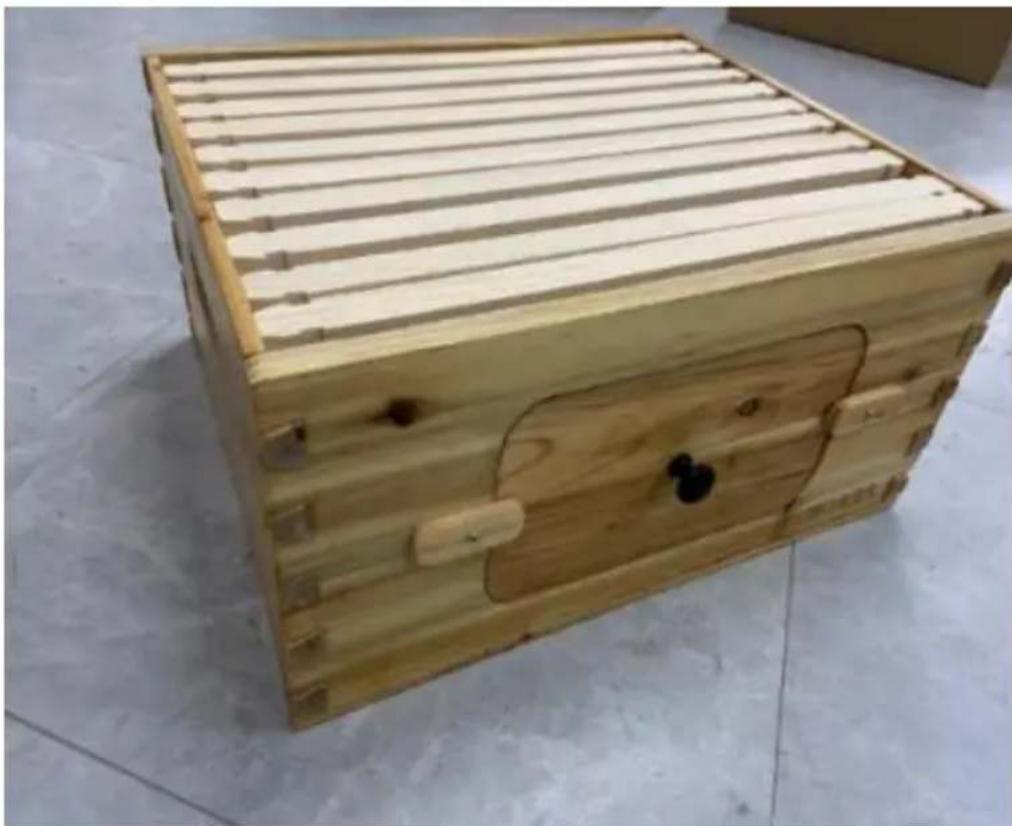

Stap 3: Neem J en K om de drukplaten voor de ramen aan beide kanten te monteren en plaats 10 sets funderingen en frames in de doos.

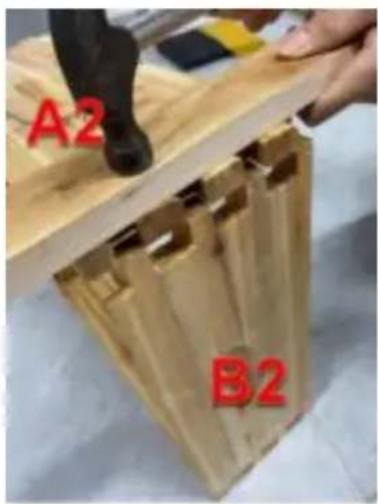

28.Installatie van 170 box

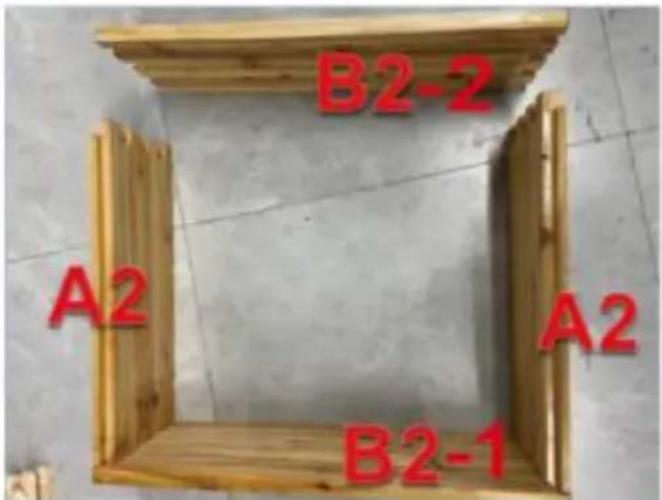

Stap 1: Neem twee stukken A2 en twee stukken B2 (respectievelijk en B2-2) en sla ze met een rubberen hamer op elkaar (let op: je niet rechtstreeks op slaan, maar leg er een plankje of karton op en gelijkmatig op elkaar).


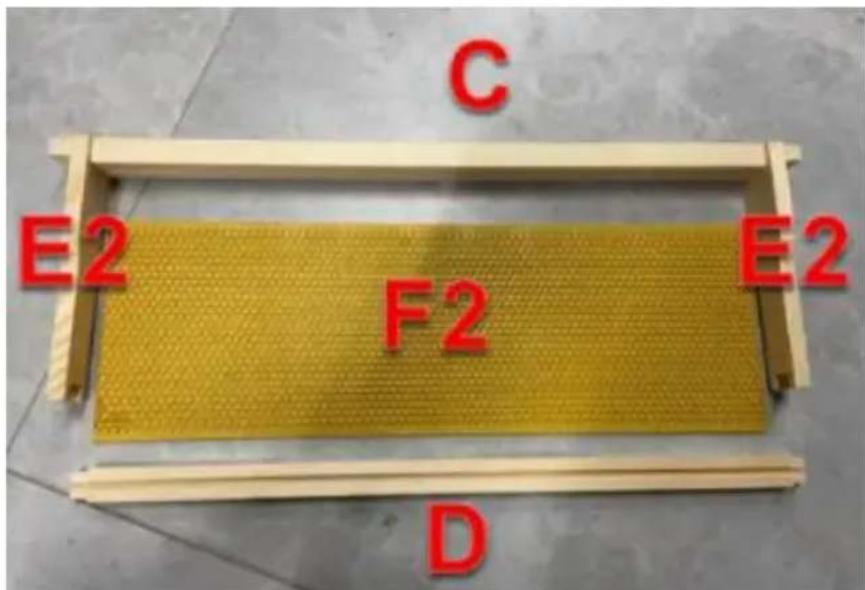

A2 B229.Installatie van 170 frame
Stap 1: Neem 2 stukken E2 en 1 stuk C, plaats deze in de kaartsleuf om ze te verbinden, neem vervolgens 1 stuk F2 en plaats deze in de s neem tot slot 1 stuk D en plaats deze in de sleuf om een set van frames te voltooien.


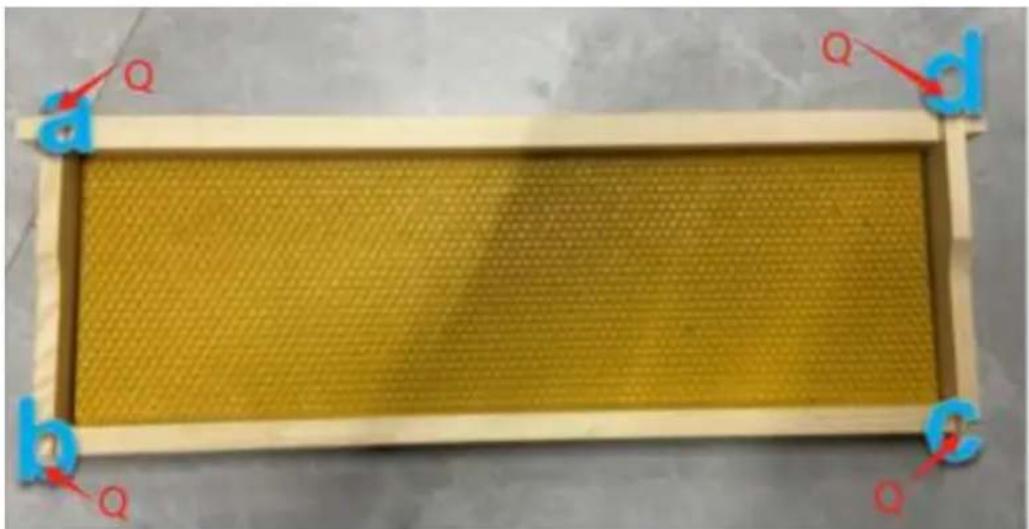

C E2 F2 E2 F2 DStap 2: Verbind 4 stukken Q op 4 posities a/b/c/d.
30.Installatie van het raam

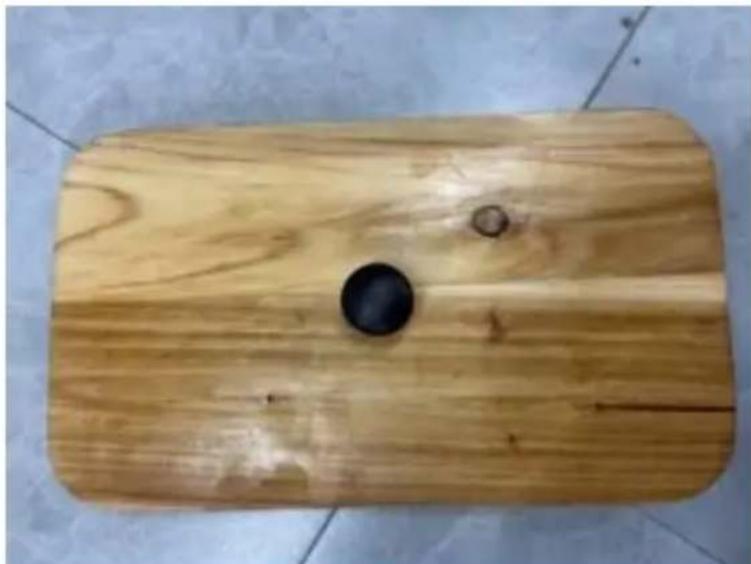

Stap 1: Neem G, H en I-2 om de afdekplaat te monteren.
Stap 2: Neem N en trek de folie van de hoeken af. Neem vervolgens N en M om de rand te monteren.

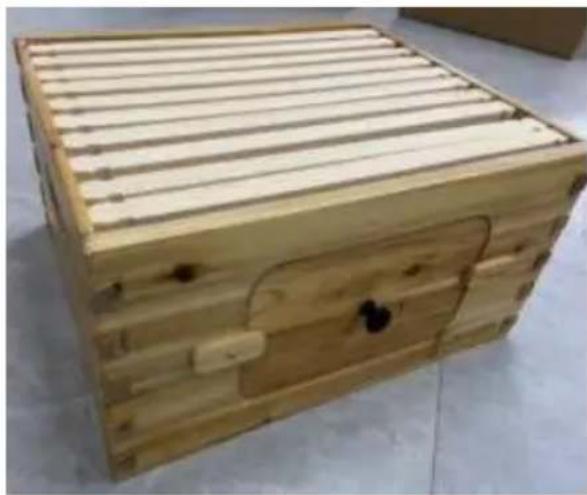

Stap 3: Neem J en K om de drukplaten voor de ramen aan beide kanten te monteren en plaats 10 sets funderingen en frames in de doos.
Monteer ten slotte het geheel volgens de volgende afbeelding:
| Indes | Naam | Aa ntal |
| 1 | Ingangsverkleiner | 1 |
| 2 | Onderste plank | 1 |
| 3 | 240 Box | 2 |
| 4 | Koningin-uitsluiter | 1 |
| 5 | 170 Doos | 1 |
| 6 | Binnenste omslag | 1 |
| 7 | Bovenste deksel | 1 |
| Details van het bord van de bijenkorfbehuizing | ||
| Indes | Naam | Aantal |
| A1 | Onderste zijpaneel | 4 |
| B1-1 | Onderste voorpaneel | 2 |
| B1-2 | Onderrugpaneel | 2 |
| A2 | Bovenste zijpaneel | 4 |
| B2-1 | Bovenste voorpaneel | 2 |
| B2-2 | Bovenste rugpaneel | 2 |
MAINTENANCE
- Gebruik regelmatig bijenwas voor onderhoud.
- Sluit het bijenraam bij koud, regenachtig en winderig weer.
