MANUALE UTENTE FX2+2 Vevor
Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul
nostro prodotto.
Avvertenza: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
INSTALLATION NOTES
NOTE :
- Per l'installazione, scegliere un terreno duro.
- Preparare in anticipo gli strumenti di installazione ( martello di gon legno ).
- Leggere attentamente il presente manuale di installazione e verificar quantità di accessori in base all'elenco.
MODEL AND PARAMETERS
| Modello | FX2+2 |
| Dimensioni del prodotto | 562*462*930mm |
| Materiale del mobile | Legno di abete |
| Trattamento superficiale | Processo di bollitura della cera |
COMPONENTS
| [A1 240 C oaming 1(×4)] | [B1-1 2)  |  | |
 | [B-1 2)  | [I 4CY7] | |
| Un 2 17 0 C oaming | |||
 C 170/240 Principale barra del telaio 1( ×4 |  D 170/240 Barra del tel principale 2 (×40) |  E 1 24 0 Barra telaio ( ×4 0) | |
 E2 170 Barra del telaio ( ×4 0) |  F1 240 Foglio di fondazio (×20) |  F2 170 Foglio di fondazione (×20) | |
 Maniglia G (×4) |  Vite H M4x30 (×4) |   lo -1 lo -2I Vetro della finestr (×4) | |
 J Vite autofilettante M4x2 (×8) |  K Piccola tavola (×8) |  L Coperchio superiore (× 1 ) | |
 M Copertina interna (×) |  N Fondo tavola (x1) |  O Regina Escluditrice (x1) | |
 P (x1) |  Chiodi di ferro Q (x160) |  R Vite autofilettante M3x12 (×16) | |
 con pannello in acrilico ( x4) | |||
ASSEMBLY
240 SCATOLE
43.Installazione di 24 0 box

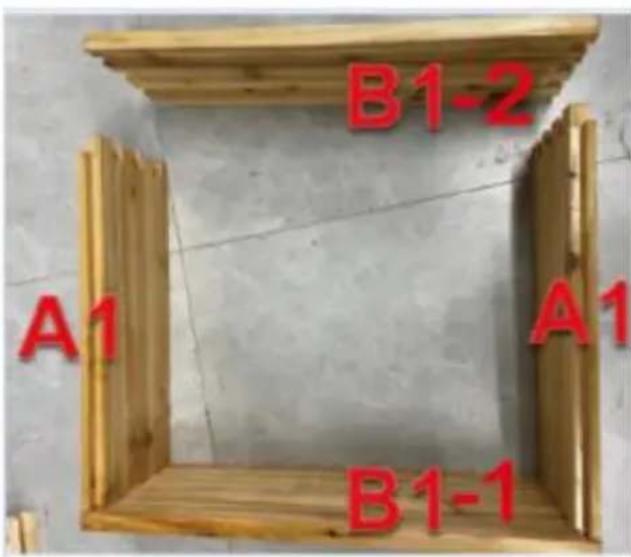

Fase 1: Prendi rispettivamente due pezzi di A1 e due pezzi di B1 (B1-1 e B1-2) e collegali con un martello di gomma (nota che non è consen colpirli direttamente, ma posizionaci sopra una tavola o un cartone e colpiscili uniformemente).
44.Installazione del telaio 24 0

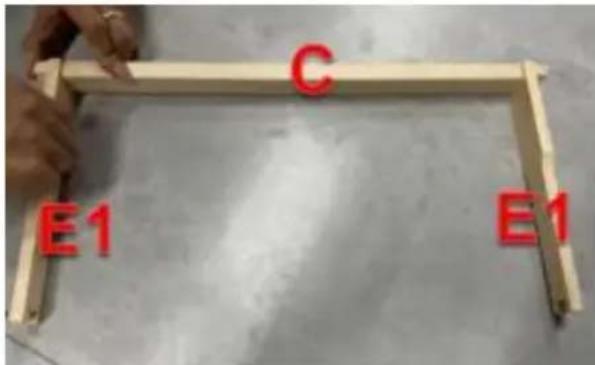

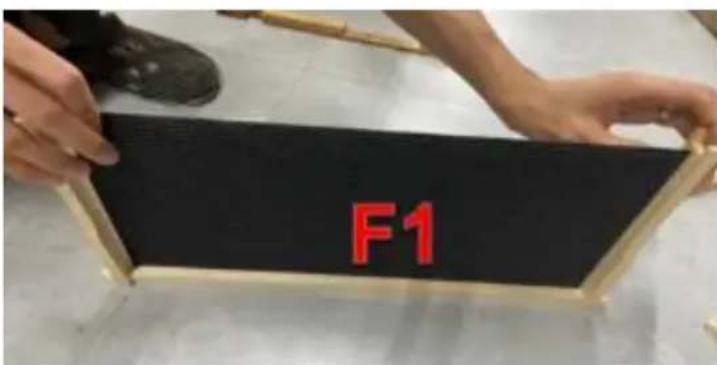

Fase 1: Prendi 2 pezzi di E1 e 1 pezzo di C, inseriscili nello slot della scheda per collegarli, quindi prendi 1 pezzo di F1 e inseriscilo nello infine prendi 1 pezzo di D e inseriscilo nello slot per completare un 170 fotogrammi.


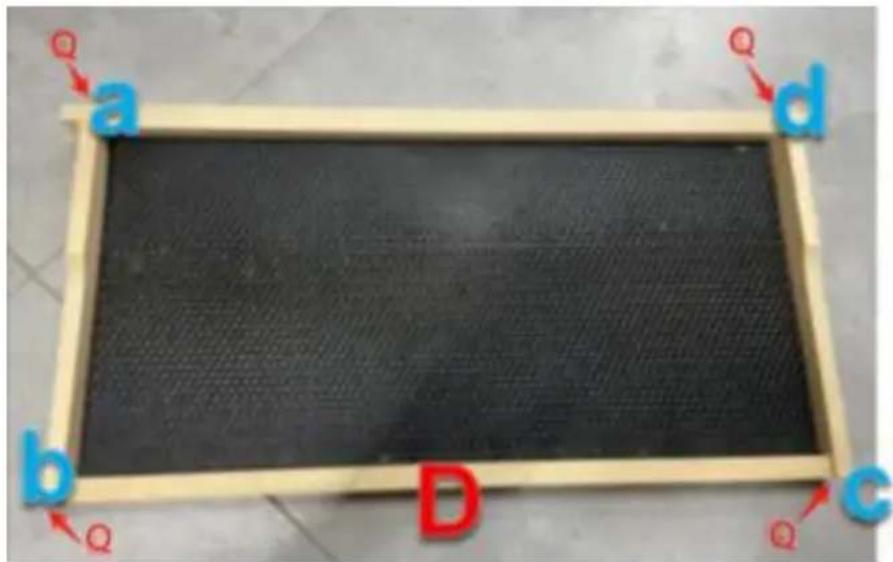

F1Fase 2: collegare 4 pezzi di Q nelle 4 posizioni a/b/c/d.


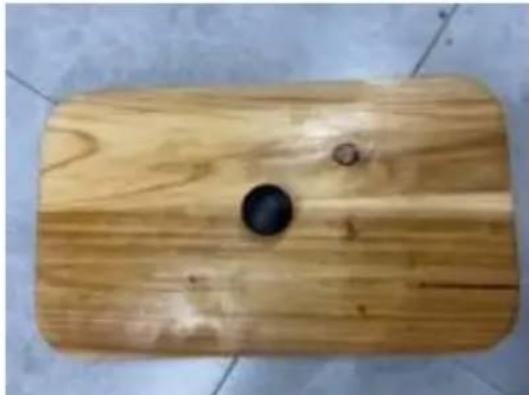

Fase 1: prendere G, H e I-1 per assemblare la piastra di copertura.
Fase 2: Prendi S e stacca la pellicola dagli angoli, quindi prendi S e R per assemblare la falchetta.

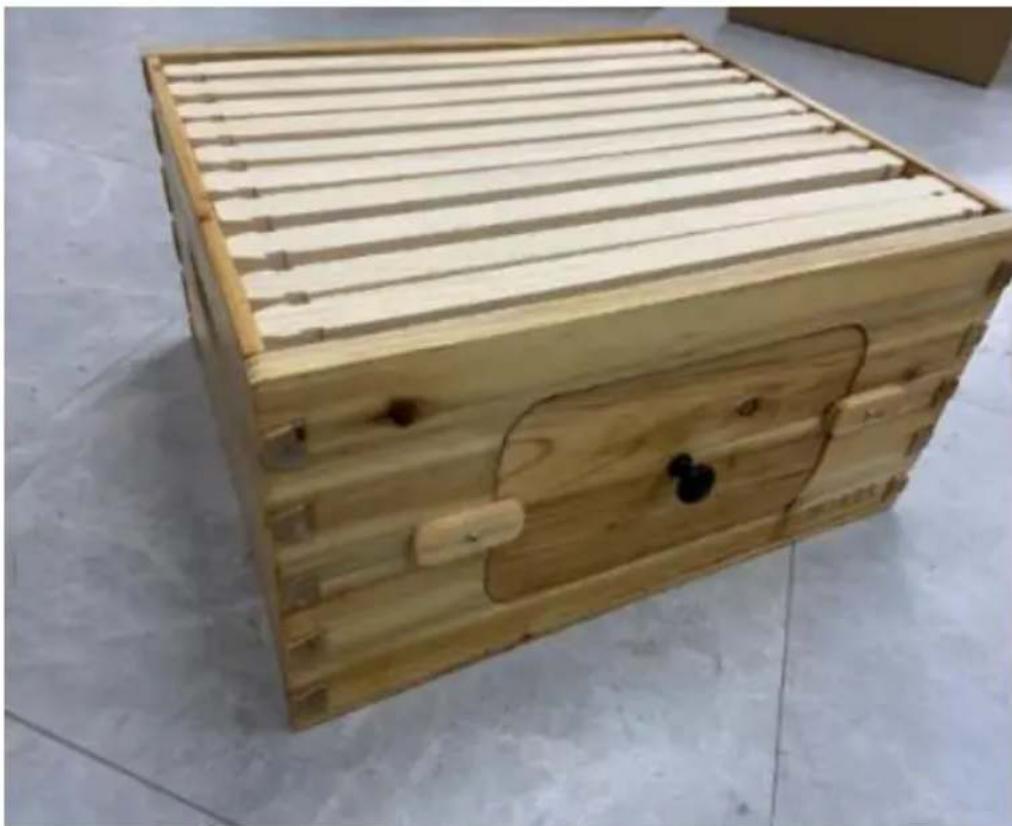

Fase 3: Prendi J e K per assemblare le piastre di pressione della finestra su entrambi i lati e inserisci 10 set di fondamenta e telai nella scato
46.Installazione di 170 box

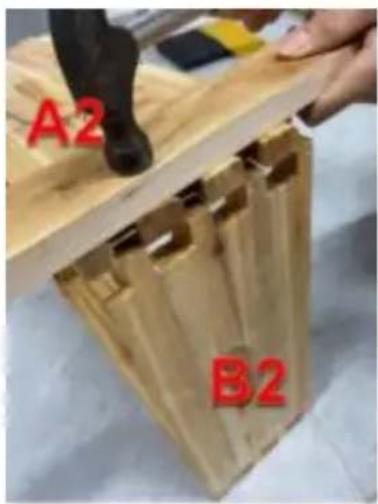

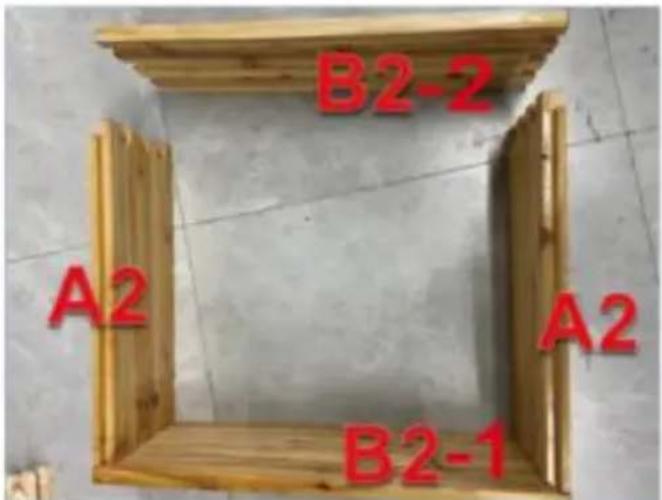

Fase 1: Prendi rispettivamente due pezzi di A2 e due pezzi di B2 (B2-1 e B2-2) e uniscili con un martello di gomma (nota che non è consentit colpirli direttamente, ma metti una tavola o un cartone sopra e colpis uniformemente).


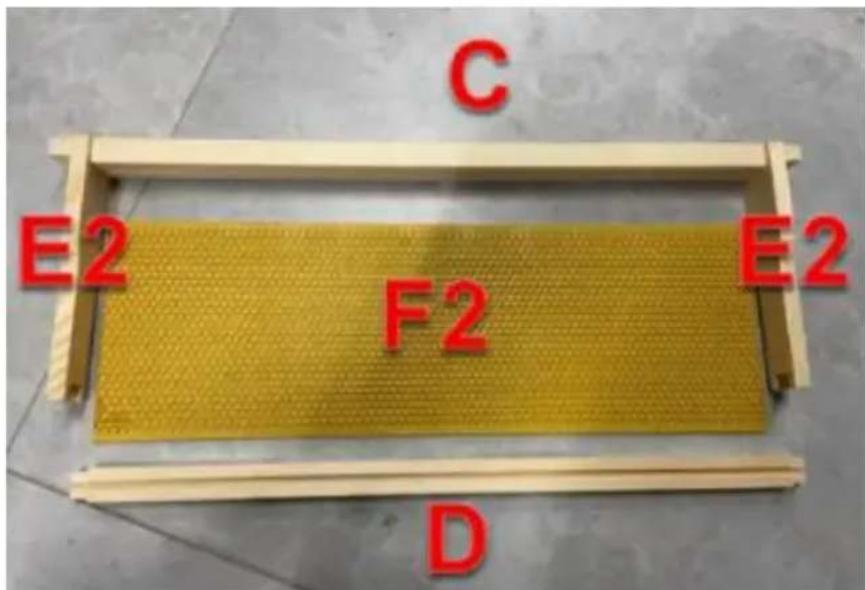

A2 B247.telaio 170
Fase 1: Prendi 2 pezzi di E2 e 1 pezzo di C , inseriscili nello slot della scheda per collegarli, quindi prendi 1 pezzo di F2 e inseriscilo nello infine prendi 1 pezzo di D e inseriscilo nello slot per completare un 170 fotogrammi.


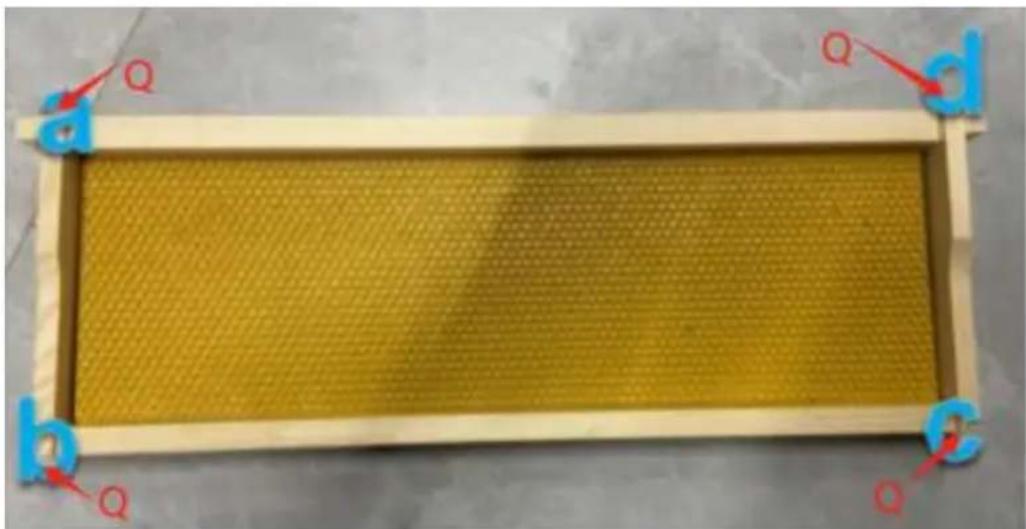

C E2 F2 E2 F2 DFase 2: collegare 4 pezzi di Q nelle 4 posizioni a/b/c/d.
48.Installazione della finestra

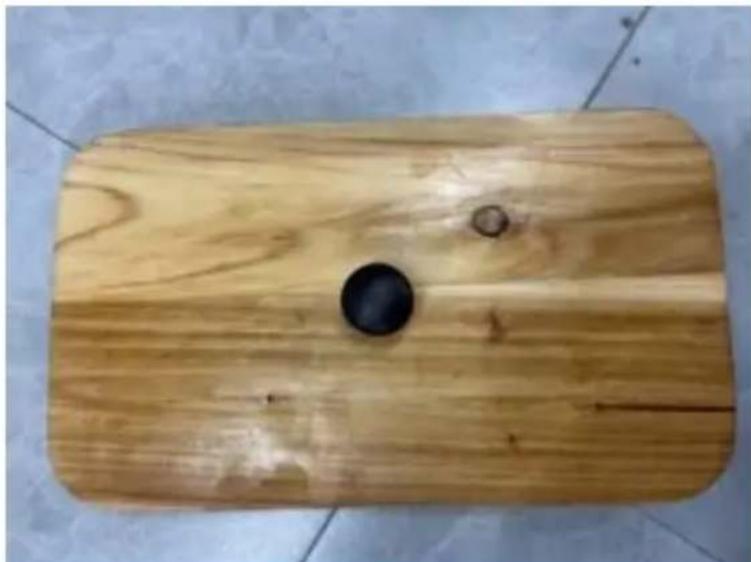

Fase 1: prendere G, H e I-2 per assemblare la piastra di copertura.
Fase 2: Prendi N e stacca la pellicola dagli angoli, quindi prendi N e M per assemblare la falchetta.

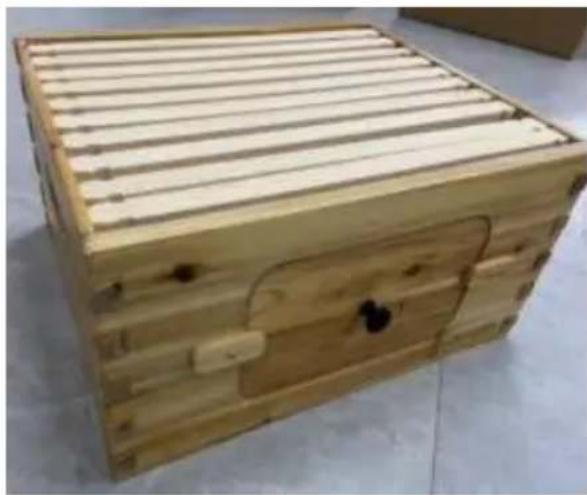

Fase 3: Prendi J e K per assemblare le piastre di pressione della finestra su entrambi i lati e inserisci 10 set di fondamenta e telai nella scato
Infine, assemblare secondo la seguente figura:
| Indes | Nome | Quanti tà |
| 1 | Riduttore di ingresso | 1 |
| 2 | Tavola inferiore | 1 |
| 3 | 240 scatole | 2 |
| 4 | Escludi regina | 1 |
| 5 | 170 scatole | 1 |
| 6 | Copertina interna | 1 |
| 7 | Copertura superiore | 1 |
| Dettagli del pannello di recinzione dell'alve | ||
| Indes | Nome | Quantità |
| A1 | Pannello laterale inferiore | 4 |
| B1-1 | Pannello frontale inferiore | 2 |
| B1-2 | Pannello posteriore inferiore | 2 |
| A2 | Pannello laterale superiore | 4 |
| B2-1 | Pannello frontale superiore | 2 |
| B2-2 | Pannello posteriore superior | 2 |
MAINTENANCE
- Utilizzare regolarmente la cera d'api per la manutenzione.
- Chiudere la finestra dell'alveare in caso di tempo freddo, piovoso e ventoso.
