MANUAL DE USUARIO FX2+2 Vevor
Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que disculpe si no le informamos de nuevo si hay actualizaciones
tecnológicas o de software en nuestro producto.
Advertencia: Para reducir el riesgo de lesiones, el usar leer atentamente el manual de instrucciones.
INSTALLATION NOTES
NOTAS :
- Intente elegir un terreno duro para la instalación.
- Prepare con antelación las herramientas de instalación ( martillo de goma y madera ).
- Lea atentamente este manual de instalación y confirme la cantidad accesorios según la lista.
MODEL AND PARAMETERS
| Modelo | FX2+2 |
| Tamaño del producto | 562*462*930 mm |
| Material del gabinete | madera de abeto |
| Tratamiento de superficies | Proceso de ebullición de cera |
COMPONENTS
 A1 240 Brazo 1(×4) | B1-1  2) |  . | |
 | B-1  |  | |
| Un 2 17 0 Brazo 1(×4 | |||
 C 170/240 Principal barra de marco 1( ×4 |  D 170/240 Barra del marco principal 2 (×40) |  E1 24 0 Barra de marco ( ×4 0) | |
| [756GE2 170 Barra de marc ( ×4 0) |  F1 240 Lámina de cimentación (×20) |  F2 170 Lámina de cimentación (×20) | |
 Mango G (×4) |  Tornillo H M4x30 (×4) |  Yo -1 Yo -2I Panel de ventana (×4) | |
 J Tornillo autorroscante M4x20 (×8) |  K Tablón pequeño (×8) |  L Cubierta superior (× 1 ) | |
 Cubierta interior M (× 1) |  N Tablero inferior (x1) |  Oh Reina Excluyente (x1) | |
 P (x1) |  Clavos de hierro Q (x16) |  R Tornillo autorroscante M3x12 (×16) | |
 Ventana de panel acrílico S ( x4) | |||
ASSEMBLY
240 CAJA
37.Instalación de caja 24 0

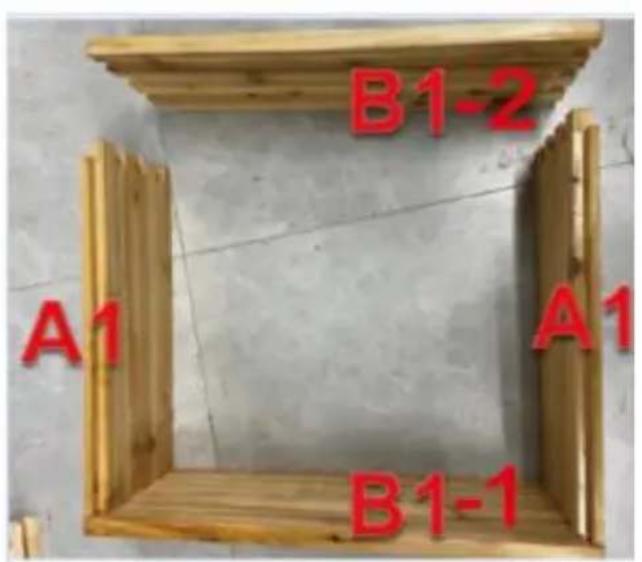

Paso 1: Tome dos piezas de A1 y dos piezas de B1 (B1-1 y B1-2)
respectivamente, y conéctelas con un martillo de goma (tenga en cue que no está permitido golpearlas directamente, sino colocar una tabla cartón sobre ellas y golpearlas uniformemente).
38.Instalación de marco 24 0

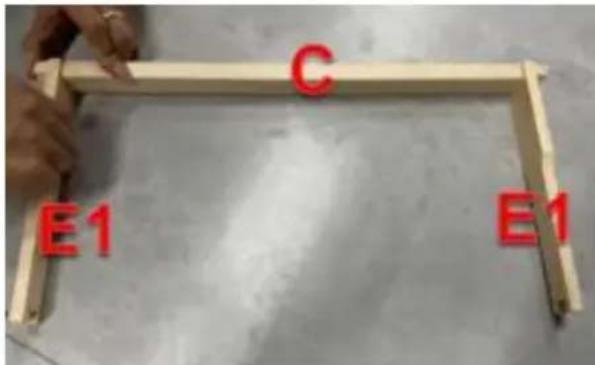

Paso 1: Tome 2 piezas de E1 y 1 pieza de C, insértelas en la ranura de la tarjeta para conectarlas, luego tome 1 pieza de F1 e insértela en la y finalmente tome 1 pieza de D e insértela en la ranura para comp conjunto de 170 marcos.


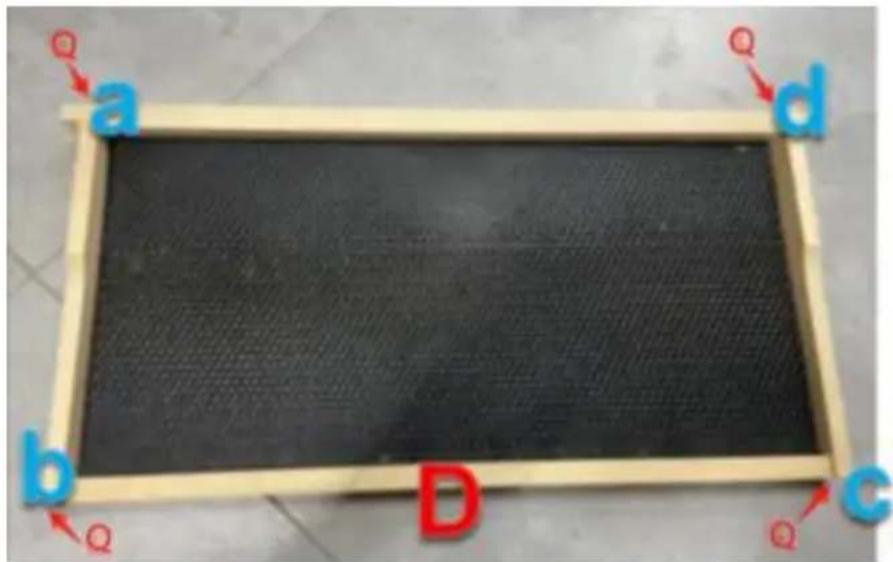

F1Paso 2: Conecta con 4 piezas de Q en las 4 posiciones a/b/c/d.


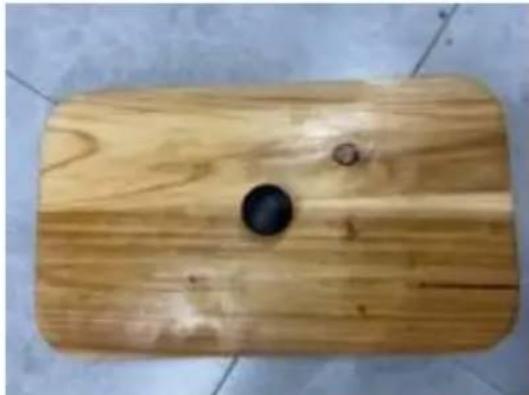

Paso 1: Tome G, H e I-1 para ensamblar la placa de cubierta.
Paso 2: Tome S y retire la película de las esquinas, luego tome S y R para ensamblar el Coaming.

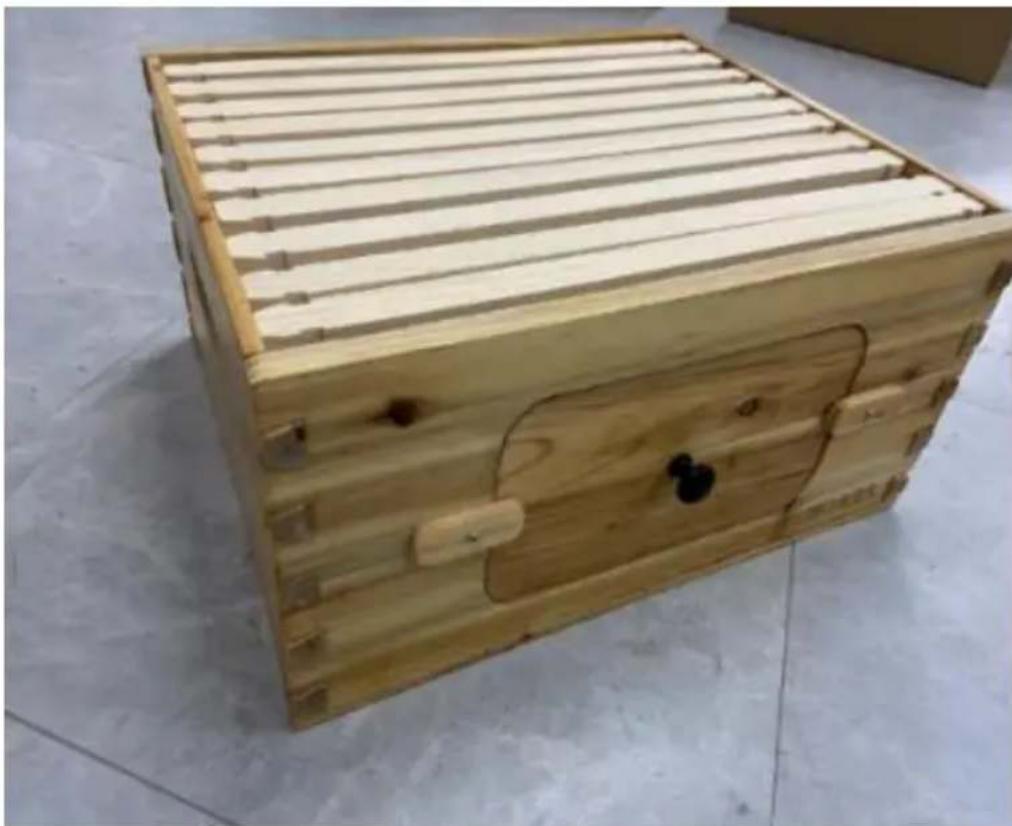

Paso 3: Tome J y K para ensamblar las placas de presión de la ventana en ambos lados y coloque 10 juegos de cimientos y marcos en la
40.Instalación de caja 170

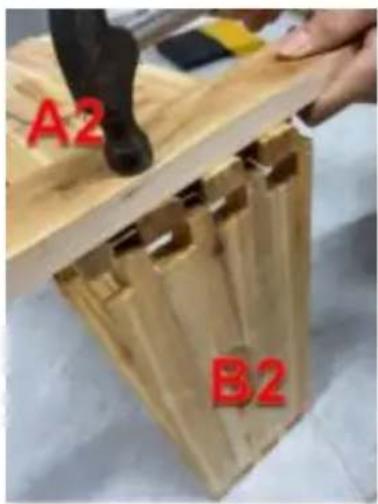

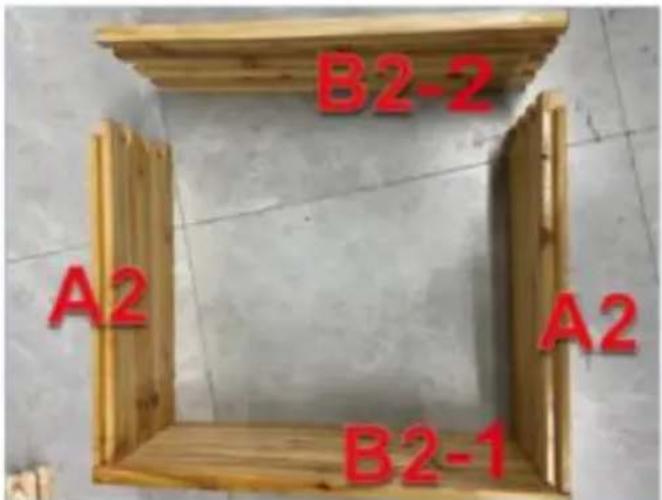

Paso 1: Tome dos piezas de A2 y dos piezas de B2 (B2-1 y B2-2)
respectivamente, y conéctelas con un martillo de goma (tenga en cue que no está permitido golpearlas directamente, sino colocar una tabla cartón sobre ellas y golpearlas uniformemente).


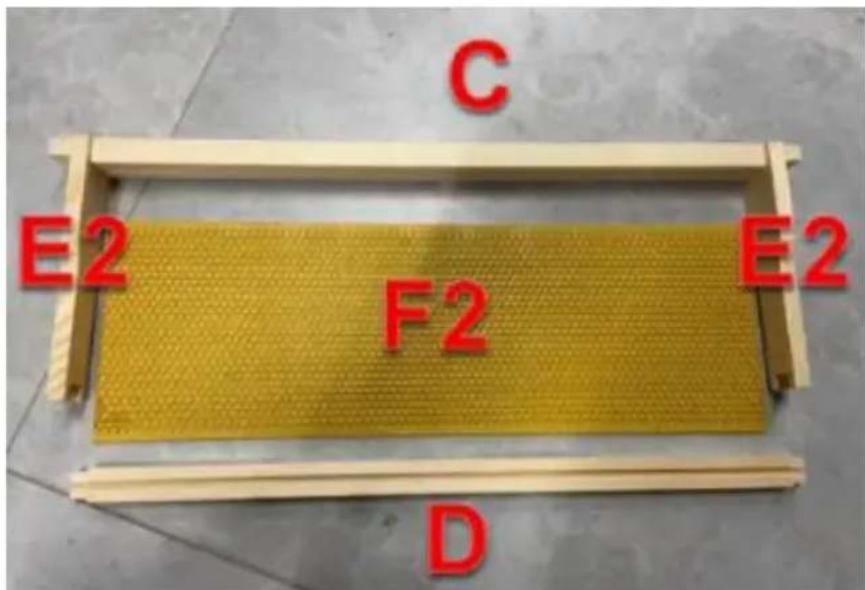

A2 B241.Instalación de marco 170
Paso 1: Tome 2 piezas de E2 y 1 pieza de C, insértelas en la ranura de la tarjeta para conectarlas, luego tome 1 pieza de F2 e insértela en la y finalmente tome 1 pieza de D e insértela en la ranura para comp conjunto de 170 marcos.


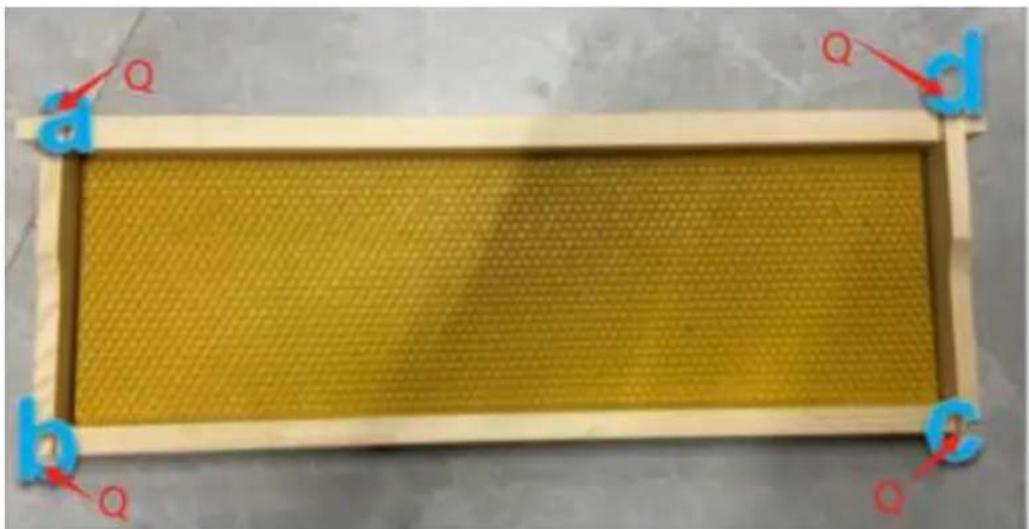

C E2 F2 E2 F2 DPaso 2: Conecta con 4 piezas de Q en las 4 posiciones a/b/c/d.

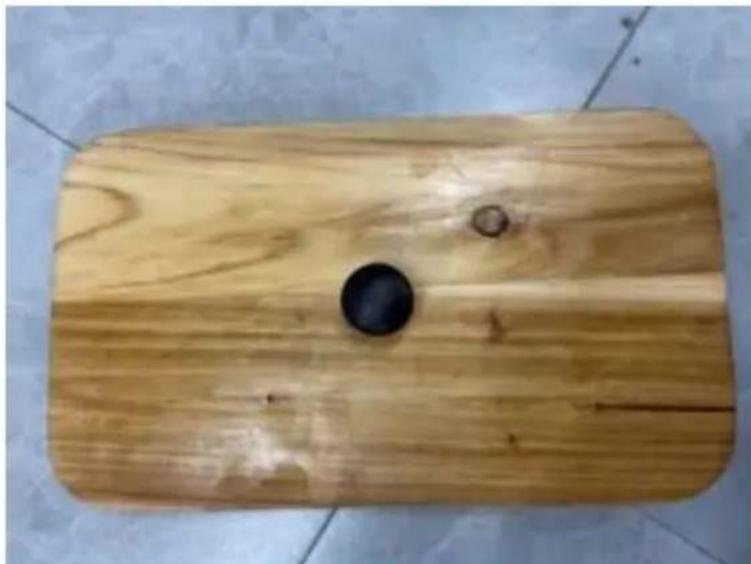

42.Instalación de la ventana
Paso 1: Tome G, H e I-2 para ensamblar la placa de cubierta.
Paso 2: Tome N y retire la película de las esquinas, luego tome N y M para ensamblar el Coaming.

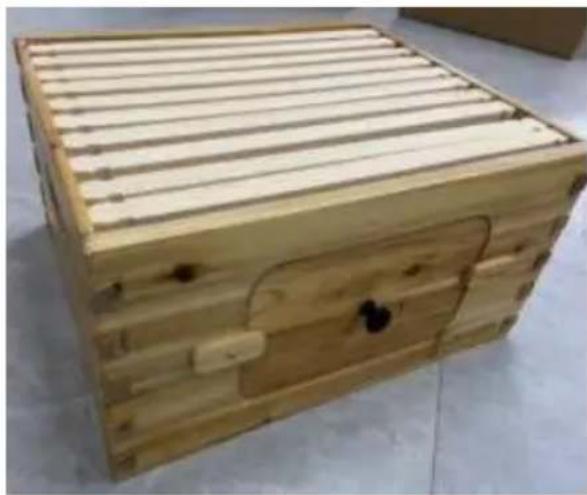

Paso 3: Tome J y K para ensamblar las placas de presión de la ventana en ambos lados y coloque 10 juegos de cimientos y marcos en la
Finalmente, realice el montaje según la siguiente figura:
| India | Nombre | Cantidad |
| 1 | Reductor de entrada | 1 |
| 2 | Tablero inferior | 1 |
| 3 | Caja 240 | 2 |
| 4 | Excluidor de reina | 1 |
| 5 | Caja 170 | 1 |
| 6 | Cubierta interior | 1 |
| 7 | Cubierta superior | 1 |
| Detalles del tablero del recinto de colmena | ||
| India | Nombre | Cantidad |
| A1 | Panel lateral inferior | 4 |
| B1-1 | Panel frontal inferior | 2 |
| B1-2 | Panel trasero inferior | 2 |
| A2 | Panel lateral superio | 4 |
| B2-1 | Panel frontal superio | 2 |
| B2-2 | Panel superior traser | 2 |
MAINTENANCE
- Utilice cera de abejas regularmente para el mantenimiento.
- Cierre la ventana de las abejas cuando haga frío, lluvia o viento.
