| Merk | Vevor |
| Model | DCEX50A |
| Producttype | Brandstoftransferpomp gelijkstroom (DC) |
| Pomptype | Roterende schoepenpomp positieve verplaatsing |
| Voedingsspanning | 12 V DC (accu van voertuig) |
| Vermogen | 1/5 pk (paardenkracht) |
| Maximaal debiet | 8 GPM (ongeveer 30 l/min) |
| Maximale reikwijdte | 30 voet (ongeveer 9 meter) |
| Maximale zuighoogte | 7 voet (ongeveer 2,1 meter) |
| Bedrijfstemperatuur | -25 °C tot +50 °C |
| Arbeidscyclus | 30 minuten werking, daarna 30 minuten stilstand (bij kamertemperatuur) |
| Geschikte vloeistoffen | Benzine, diesel, kerosine en minerale oliën (geen water, niet voor menselijke consumptie) |
| Meegeleverde accessoires | Uitlaat slang, inlaat slang, automatisch brandstofpistool, PTFE tape |
| Onderhoud | Reinig de filter en de zeef; controleer slijtage van de schoepen en rotor; vervang indien nodig |
| Veiligheid | Niet roken in de buurt; loskoppelen voor onderhoud; gebruik PTFE tape op schroefdraad; niet gebruiken in een vliegtuig of voor drinkbare vloeistoffen |
| Repareerbaarheid | Reserveonderdelen beschikbaar: schoepen, rotor, filter, slangen, mondstuk; neem contact op met Vevor klantenservice |
| Garantie | Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support |
Veelgestelde vragen - DCEX50A Vevor
Gebruikersvragen over DCEX50A Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Pomp in PDF-formaat gratis! Vind uw handleiding DCEX50A - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DCEX50A van het merk Vevor.
GEBRUIKSAANWIJZING DCEX50A Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE
DC BRANDSTOFOVERDRACHT
POMP
MODEL: DCEX50A
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met
ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
 | Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen: Lees de gebruiksaanwijzing zorgvuldig door. |
 | Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte kliko door geeft aan dat het product gescheiden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemarkeerd mag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten |

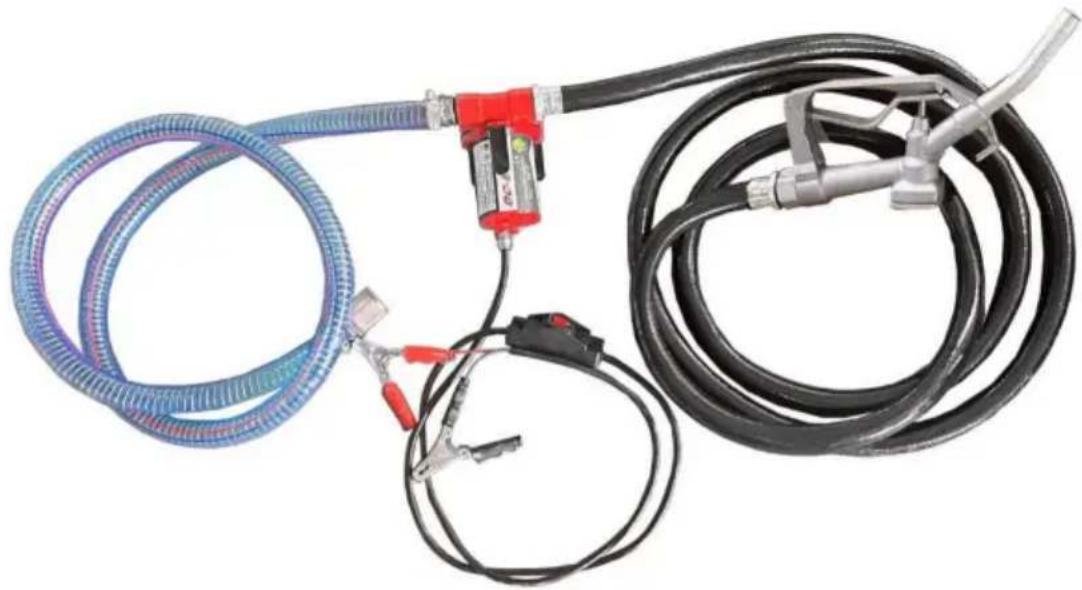

ACCESSOIRE
| NEE. | Beschrijving | Hoeveelheid | Afbeelding |
| 1 | Uitlaatslang | 1 |  |
| 2 | Inlaatslang | 1 |  |
| 3 | Automatische brandstofinspuiter | 1 |  |
| 4 | Rijgtape | 1 |  |
BELANGRIJKSTE SPECIFICATIES
| Model | DCEX50A |
| Spanning | DC12V |
| Stroom | 1/5 PK |
| Maximale stroom | 8 GPM |
| Maximale lift | 30 voet |
| Maximale zuigkracht | 7 voet |
| Toepasselijke temperatuur | -25~50 |
| Werkuren | Werk 30 minuten, stop 30 minuten minuten (bij kamertemperatuur). |
ALGEMENE VEILIGHEIDSREGELS
VEILIGHEIDSINSTRUCTIES
Om een veilige en efficiënte werking te garanderen, is het essentieel om de volgende informatie te lezen en op te volgen:
elk van deze waarschuwingen en voorzorgsmaatregelen.
- Rook NIET in de buurt van de pomp en gebruik de pomp niet in de buurt van open vuur. Er kan brand ontstaan. resultaat.
- Koppel de stroom naar de pomp los voordat u onderhoud aan de pomp uitvoert.
- Schakel de schakelaar uit voordat u de stroom aansluit.
- Breng motoren die onderhoud nodig hebben naar een erkende reparatiewerkplaats of breng ze terug naar fabriek te onderhouden.
- Er moet een filter op de uitlaat van de pomp worden gebruikt om ervoor te zorgen dat er geen vreemd materiaal in de pomp terechtkomt wordt overgebracht naar de brandstoftank.
- De tank of het vat moet worden verankerd om kantelen te voorkomen, zowel in de volle als in de lege omstandigheden
WAARSCHUWING
-
Dit product mag niet worden gebruikt voor vloeistofoverdracht in vliegtuigen. Dit product is niet geschikt voor gebruik met vloeistoffen voor menselijke consumptie of vloeistoffen water bevattend.
-
Voor DC-pompen met extreme bedrijfsomstandigheden met langere werkcycli dan 30 minuten kan de motortemperatuur doen stijgen, waardoor schade ontstaat de motor zelf. Elke 30 minuten durende werkcyclus moet altijd worden gevolgd door een afkoelfase van 30 minuten zonder stroom.
- Gebruik PTFE-tape op alle pijpdraden.
- NIET LANGER DROOG LATEN LOPEN DAN 30 SECONDEN
ALGEMENE BESCHRIJVING
Deze producten zijn positieve verplaatsing. Roterende schoepenpompen. Afhankelijk op installatie en viscositeit kunnen deze pompen tot 30L/Min leveren. Hun Robuust ontwerp zorgt voor een lange levensduur en betrouwbaarheid.
OPMERKING: VLOEISTOFCOMPATIBILITEIT
Deze producten zijn compatibel met de volgende vloeistoffen:
Benzine, diesel, kerosine en minerale dranken
Niet gebruiken met andere vloeistoffen zonder overleg met de fabrikant.
Omgevingsconditie
| Temperatuur | -25 ~ +50 |
| Relatieve vochtigheid | 30% tot 90% |
| Atmosferische druk | 86Kpa~106Kpa |
GEBRUIKSAANWIJZING
- Controleer vóór de elektrische installatie of alle onderdelen goed zijn geïnstalleerd, aangesloten, geaard en goed afgesloten.
- Zet de schakelaar in de UIT-stand om te voorkomen dat er per ongeluk stroom wordt gemorst zodra de stroom is ingeschakeld. aan de motor gekoppeld.
- Leid de elektrische draden naar de stroombron en zorg ervoor dat de krokodillenklemmen goed vastzitten. correct aansluiten op de negatieve (-) of positieve (+) polen van de stroombron.
- Open het vulpistool om de apparatuur van brandstof te voorzien.
- Wanneer het tanken voltooid is, plaatst u het mondstuk terug in de opbergpositie en schakelt u de pomp uit.
"I": pomp AAN en de stroom beweegt in de richting van de pijl.
“O”: pomp UIT.

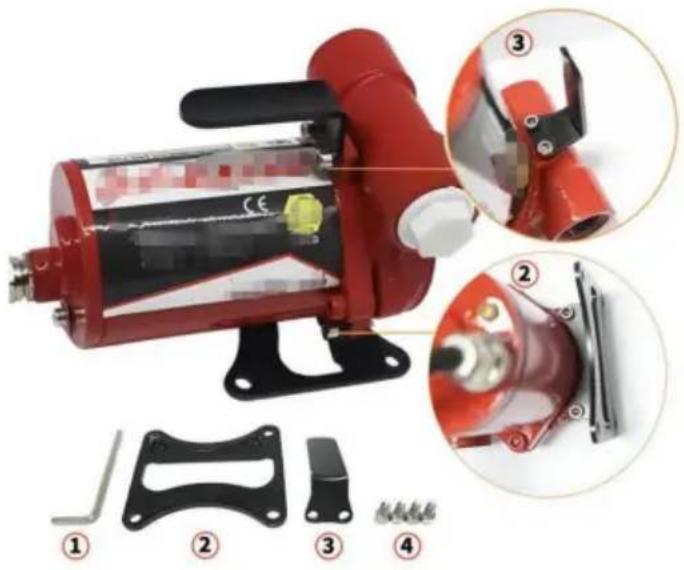

MONTAGE ONDERDELEN
Zoals weergegeven in de afbeelding: Gebruik de inbussleutel om de relevante onderdelen te mo accessoires in de overeenkomstige positie, draai de bouten vast, zodat het stevig vastzit.
| Symptoom Oorzaak | Genezing | |
| Pomp wil nietprime | Probleem met zuigleiding | Controleer op lekken of beperkingen in de aanzuigleiding |
| Bypassklep open | Klep verwijderen en inspecteren; moet vrij kunnen bewegen en vrij zijn van puin | |
| Schoepen die blijven plakken | Controleer de schoepen en rotorsleuven op kerven, bramen, en draag | |
| Overmatige rotor of schoep dragen | Controleer de rotor en de schoepen op overmatige slijtage of schade; vervang indien nodig | |
| Systeemblokkades | Controleer het filter en de bypassklep op vuil; verwijder het mondstuk en test de stroming met de pomp AAN | |
| Lage capaciteit | Overmatig vuil op het scherm Verwijder en reinig het scherm | |
| Problemen met de zuigleiding Controleer op lekken of beperkingen in de zuigleiding | ||
| Bypassklep blijft hangen | Klep verwijderen en inspecteren; moet vrij kunnen bewegen en vrij zijn van puin | |
| Uitlaat geblokkeerd | Controleer de uitlaatslang van de pomp, het mondstuk en het filter op blokkade | |
| Schoepen die blijven plakken | Controleer de schoepen en rotorsleuven op slijtage; vervang ze indien nodig | |
| Overmatige rotor of schoep dragen | Controleer de rotor en de schoepen op overmatige slijtage of schade; indien nodig vervangen | |
| Slang of sproeier beschadigd Slang of sproeier vervangen | ||
| Verstopt filter | Filter vervangen | |
| Laag vloeistofniveau | Vul tank | |
| Motor oververhit | Verstopt scherm | schoon scherm |
| Beperkte zuigleiding Verwijder en reinig de leiding | ||
| Motorstoring | Neem contact op met uw lokale leverancier voor reparatie of vervangen | |
| Pomprotorvergrendeling | Reinig en controleer de pomprotor en schoepen | |
