GEBRUIKSAANWIJZING D17 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Gebruik dit product niet voor andere doeleinden dan waarvoor het is ontworpen.
3. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
4. Zorg ervoor dat de montageplek schoon en goed verlicht is.
5. Installeer dit product niet als u vermoeid bent of onder invloed bent van alcohol, drugs of verdovende middelen.
6. Om veiligheidsredenen wordt aanbevolen om deze hardware door 2 personen te laten installeren. mensen
7. Producten worden buiten bereik van kinderen en huisdieren geïnstalleerd;
8. Na de installatie moet het product op een stabiele ondergrond worden geplaatst gebruik en houd het productoppervlak droog;
9. Na de installatie moet elke beugel worden gecontroleerd op volledige bevestiging voor gebruik.
10. Versleep het product niet om schade aan het vloeroppervlak te voorkomen.
11. Zorg ervoor dat u bij het plaatsen of verwijderen van de stofzuiger:
    Werk met beide handen samen, waarbij u met één hand eerst de beugel stabiliseert.
12. Let op het zwaartepunt en zorg dat je je evenwicht bewaart.
13. Houd er rekening mee dat de stofzuiger door de grote impact kan vastlopen.
    Dit product kan vallen en schade veroorzaken.
14. Gebruik dit product niet in direct zonlicht, in de buurt van vuurbronnen, hoge temperaturen of in de buurt van hittebronnen. temperatuur en andere plaatsen.

BEWAAR DEZE INSTRUCTIES

PARAMETERLIJST

Model	D17
Maat	L×B×H:320×260×1260mm
Aanpassen aan vacuum schoner	Dyson G5/V15/V12/V11/V10/V8/V7/V6-serie verticale stofzuiger
Ontvangsthaak	6 stuks
Kleur	zilverachtig

Onderdelenlijst

A:Basis×1pc	B: Onderste paal × 1 st.	C: Middelste paal × 1 st.
D:Bovenste paal ×1st	E:Draadsleufknop×3st	F:Zuigkophaak×6 stuks
G: Connector×2st	H:Stekkerhouder ×1st	I:M6×15 Platte kopMachineschroef×4st
J:M5×12 schroef×8st L:M5×50	K:PhillipsSchroef×2stdraaier ×1st
M: Vleugelmoeren×2st.	N:Mat×6st

Let op: De schroevendraaier K wordt gebruikt om de schroeven te draaien tijdens de installatie van het product

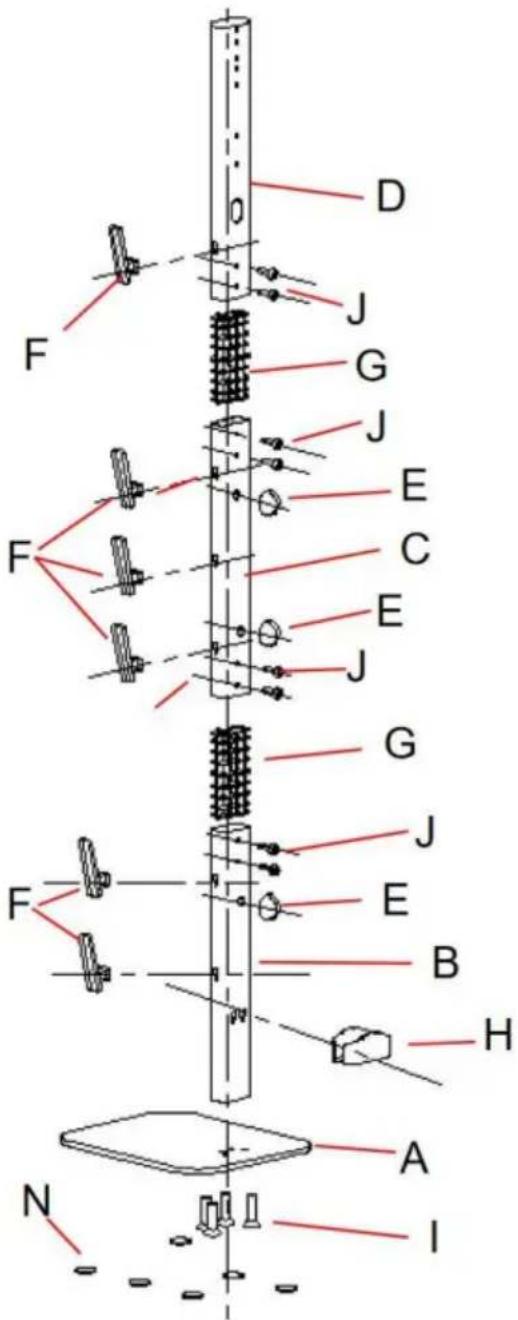

Productontledingsdiagram

Installatiehandleiding

1. Let op de positie van de schroefgaten met afschuining en plak 6 matten N op de onderkant van de basis A.

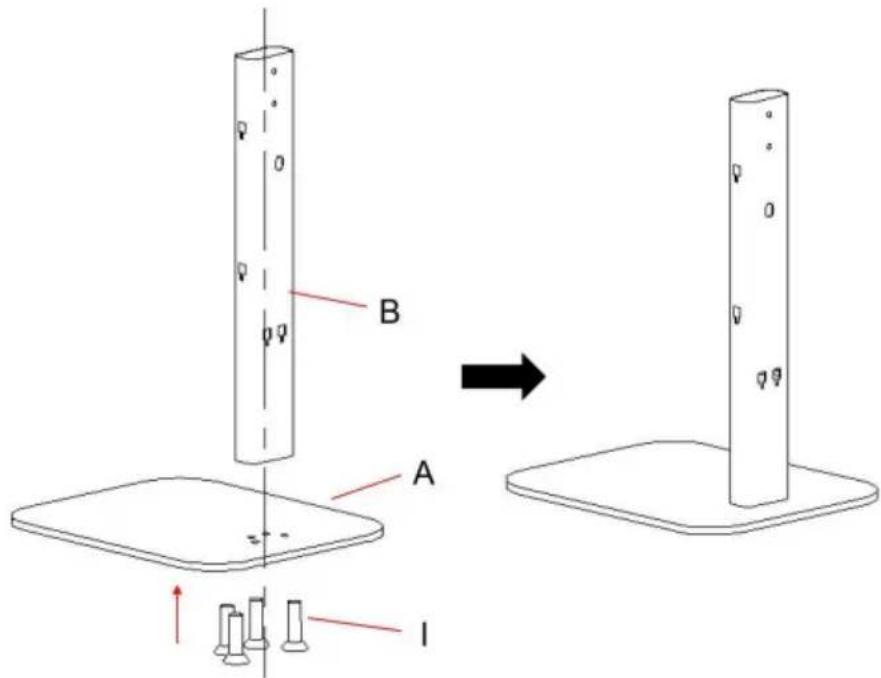

2.1. Gebruik de 3 schroeven I om de onderste paal B op de basis A te monteren. Schroef wordt vanaf het afgeschuinde schroefgat aan de onderkant van de basis A naar boven gemonteerd en tot slot vastgedraaid in de drie schroefgaten van de onderste paal B.

B A I

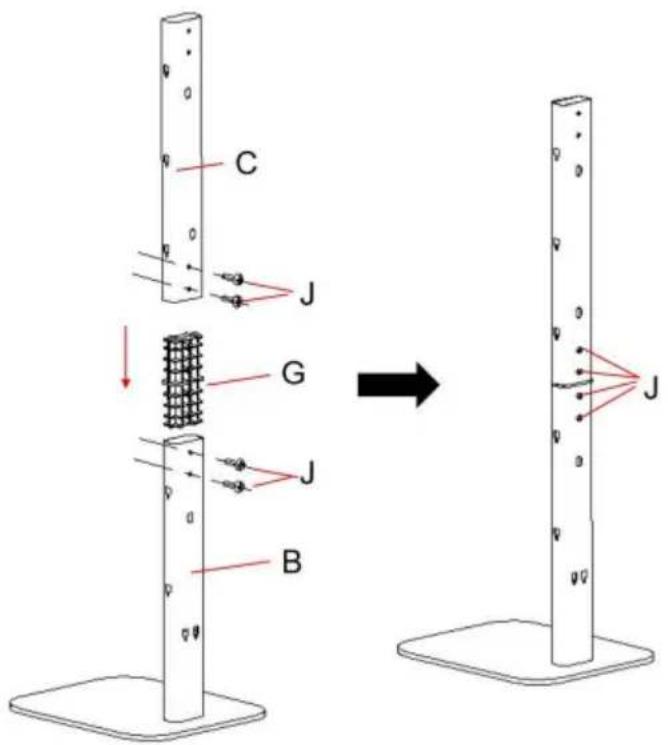

1. Installatie van middelste paal C.

3.1 Steek de connector G in de onderste paal B en klem vervolgens de middelste paal C vast

aan de connector G; De schroefgaten van de onderste paal B en de middelste paal C moeten op één lijn liggen met de schroefgaten van de connector G.

3.2. Gebruik 4 schroeven J om de installatie te voltooien; Na de installatie moeten de schroeven J van de middelste en onderste palen zich aan de achterkant bevinden

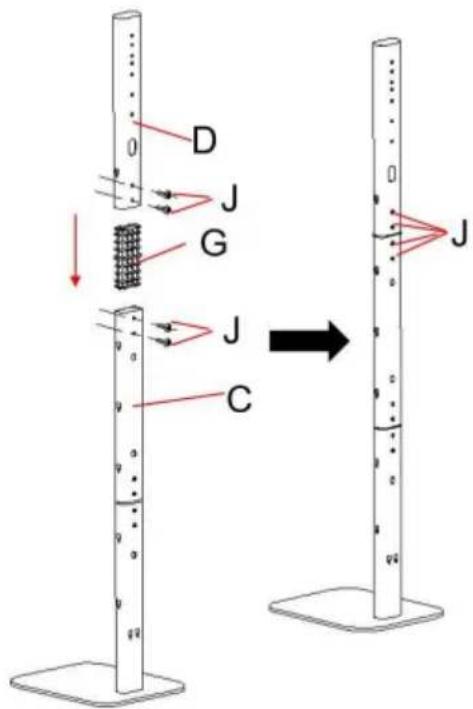

1. Installeer de bovenste paal D op dezelfde manier in de middelste paal C. Zie stap 3.

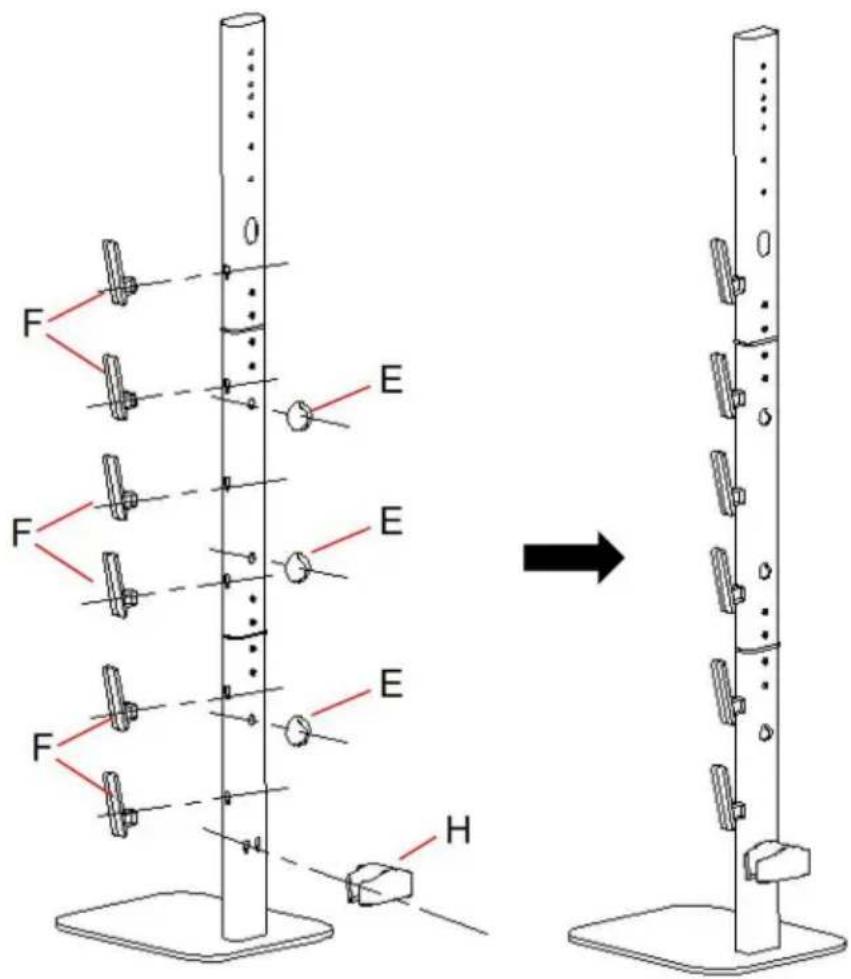

5.1. Monteer de reinigingshaak F aan de zijkant van de paal; 2 haken F voor de onderkant paal B, 3 haken F voor middelste paal CD; , en 1 haak F voor bovenste paal Monteer de haak F, lijn eerst de positie van het gat op de stang uit, steek de positie van het gaatje en plaats de kaart vervolgens in de kaartsleuf.

6.2. Installeer de stekkerhouder H aan de achterkant van de onderste paal B, lijn eerst de gatpositie op de staaf, plaats de gatpositie en plaats de kaart vervolgens in de kaartsleuf.

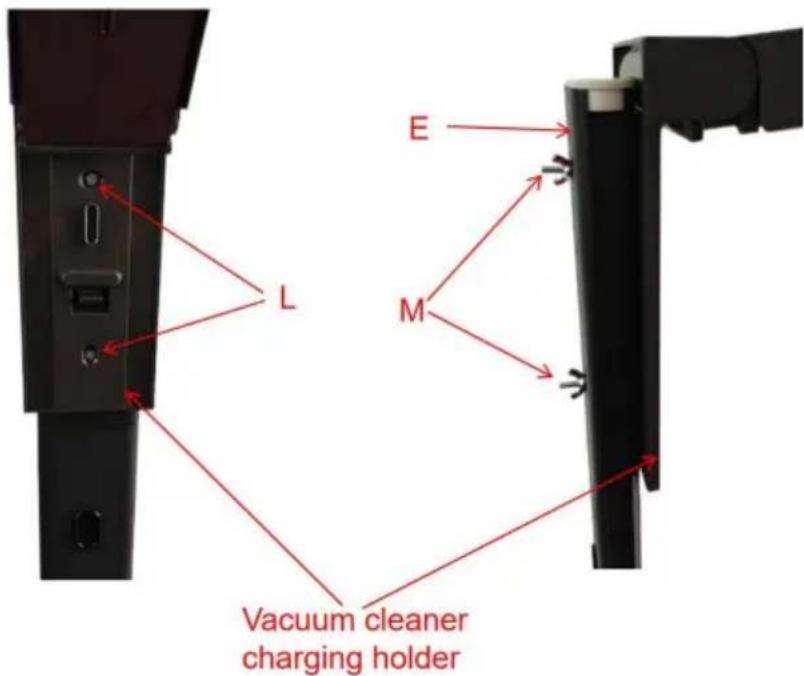

1. Gebruik 2 schroeven L om de oplaadhouder van de stofzuiger aan de bovenkant te monteren paneel E en zet de achterkant vast met vleugelmoeren M.

Let op: de oplaadbeugel voor de stofzuiger moet apart worden aangeschaft. product bevat deze accessoire niet

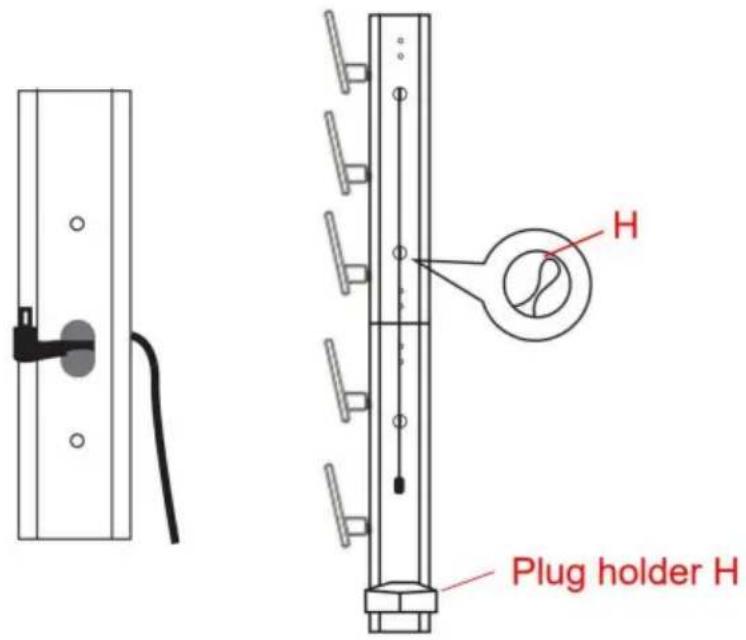

8.Opbergen van het netsnoer.

8.1. Plaats de stekker van de stofzuiger via de achterkant door de beschermkap van de draad in de oplaadbeugel; 8.2. Steek het netsnoer om de beurt in de drie draadsleufknoppen. 8.3. Plaats de stekker van de stofzuiger in de stekkerhouder H;

9. Reiniging en onderhoud 9.1. Voordat

u het product reinigt, dient u de stekker van de stofzuiger uit het stopcontact te halen.

9.2. Gebruik geen scherpe gereedschappen om vlekken op het product te verwijderen, om

krassen of schade.

9.3. Veeg het oppervlaktestof en vlekken voorzichtig weg met een droge doek.
9.4. Controleer elke drie maanden of de productinstallatie stabiel is.

maanden; Als de schroef los zit, draai hem dan opnieuw vast.

9.5. Houd het product uit de buurt van bijtende gassen, water en agressieve vloeistoffen.

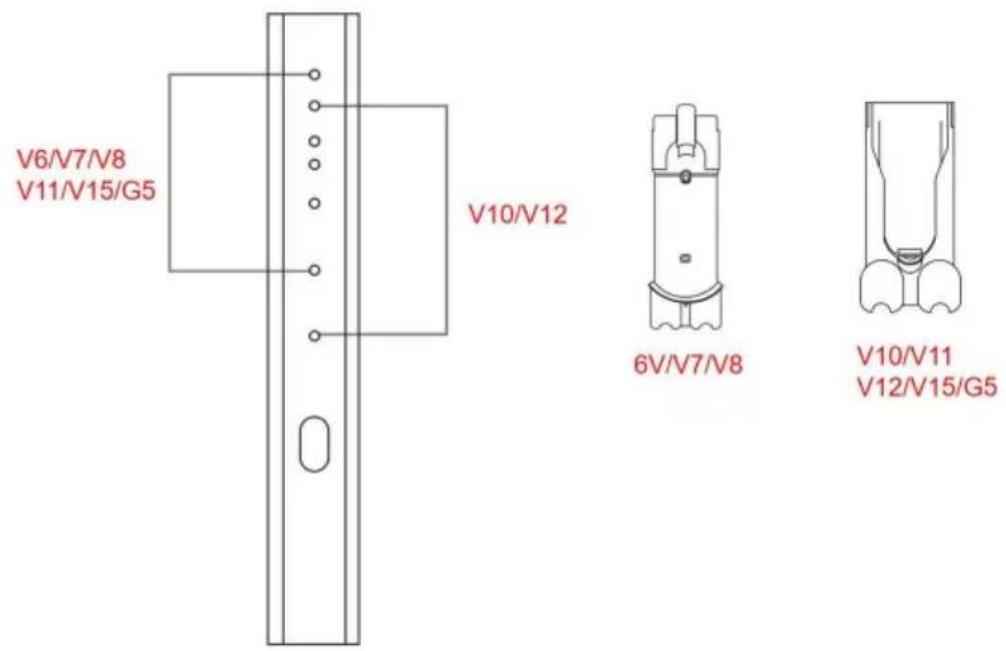

10. Pas het installatiegat aan.

V6/V7/V8 V11/V15/G5 V10/V12 6V/V7/V8 V10/V11 V12/V15/G5
