INSTRUKCJA OBSŁUGI D17 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/suppor

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważny uraz.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Nie używaj tego produktu niezgodnie z jego przeznaczeniem.
3. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
4. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
5. Nie należy instalować tego produktu, będąc zmęczonym lub pod wpływem alkoholu, narkotyków lub środków odurzających.
6. Ze względów bezpieczeństwa zaleca się, aby ten sprzęt był instalowany przez 2 osoby. ludzie
7. Produkty należy instalować w miejscu niedostępnym dla dzieci i zwierząt domowych;
8. Po zainstalowaniu produkt należy umieścić na stabilnym podłożu, stosować i utrzymywać powierzchnię produktu w suchości;
9. Po zamontowaniu należy sprawdzić, czy każdy wspornik jest prawidłowo zamocowany. przed użyciem.
10. Aby uniknąć uszkodzenia powierzchni podłogi, nie należy przeciągać produktu.
11. Podczas wkładania lub wyjmowania odkurzacza należy pamiętać o współpracuj obiema rękami, najpierw jedną ręką stabilizując wspornik.
12. Zwróć uwagę na środek ciężkości i zachowaj równowagę.
13. Należy pamiętać, że duży wpływ może spowodować włączenie odkurzacza. może dojść do upadku produktu i jego uszkodzenia.
14. Nie należy używać tego produktu w bezpośrednim świetle słonecznym, w pobliżu źródeł ognia, w miejscach o wysokiej temperaturze. temperatura i inne miejsca.

ZAPISZ TE INSTRUKCJE

LISTA PARAMETRÓW

Model	D17
Rozmiar	Dł. × szer. × wys.: 320 × 260 × 1260 mm
Dostosuj się do odkurzacza odkurzacz	Seria Dyson G5/V15/V12/V11/V10/V8/V7/V6 odkurzacz pionowy
Odbierz hak	6 szt.
Kolor	srebrzysty

Lista części

A:Podstawa×1 szt.	B:Dolny słupek × 1 szt. C:Środkowy słupek × 1 szt.
D: Górny słupek × 1 szt.	E: Przycisk gniazda przewodu ×3 szt.	F: Hak głowicy ssącej ×6szt
G: Złącze × 2 szt.	H: Uchwyt wtyczki × 1 szt.	I:M6×15 Łeb płaskiŚruba maszynowa×4szt
J: Śruba M5×12×8 szt.	K:PhillipsŚrubokręt ×1 szt.	D: Śruba M5×50×2 szt.
M: Nakrętki skrzydełkowe × 2 szt.	N:Mata×6szt

Uwaga: Śrubokręt K służy do przykręcania śrub podczas instalacji produktu.

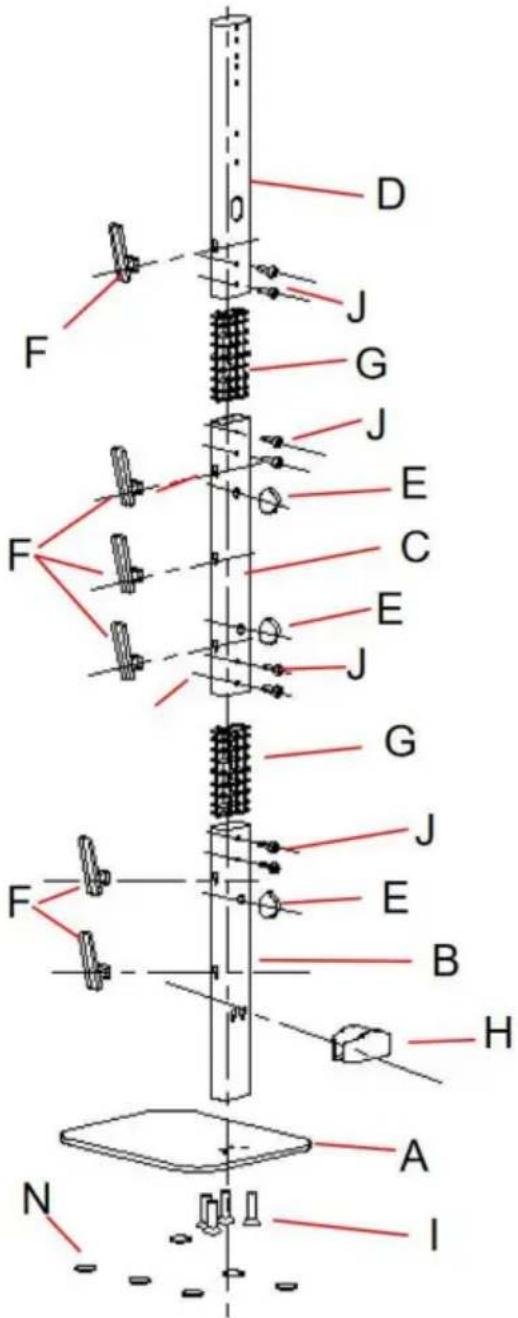

Schemat rozkładu produktu

Instrukcja instalacji

1. Sprawdź położenie otworów na śruby za pomocą fazowania i przyklej 6 mat N na spodzie podstawy A.

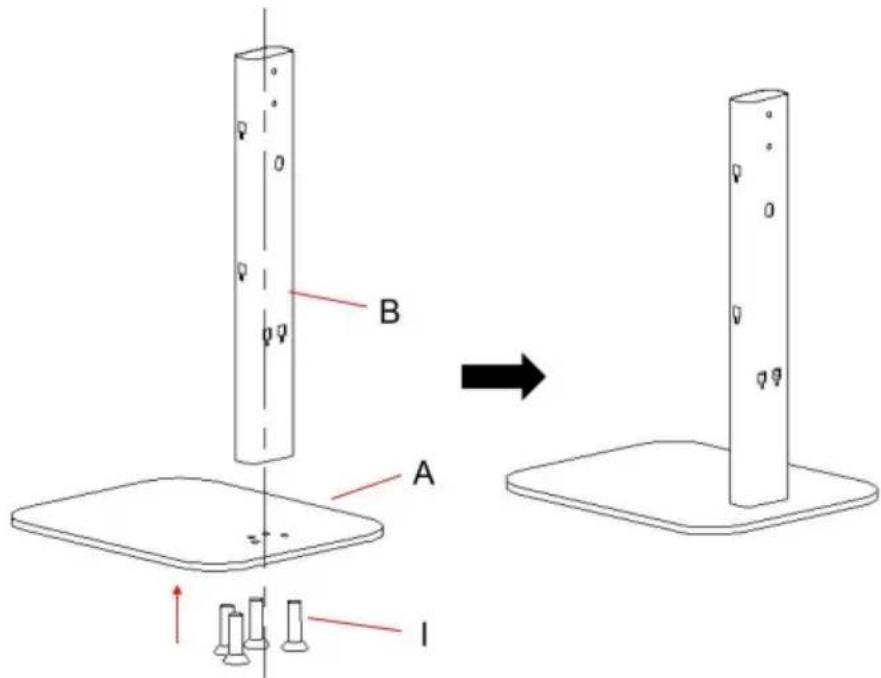

2.1. Użyj 3 śrub I, aby zamontować dolny słupek B na podstawie A. Śrubę I montuje się w górę od otworu na śrubę fazowaną na dolnej powierzchni podstawy A, a następnie dokręca w trzech otworach na śruby dolnego słupka B.

B A I

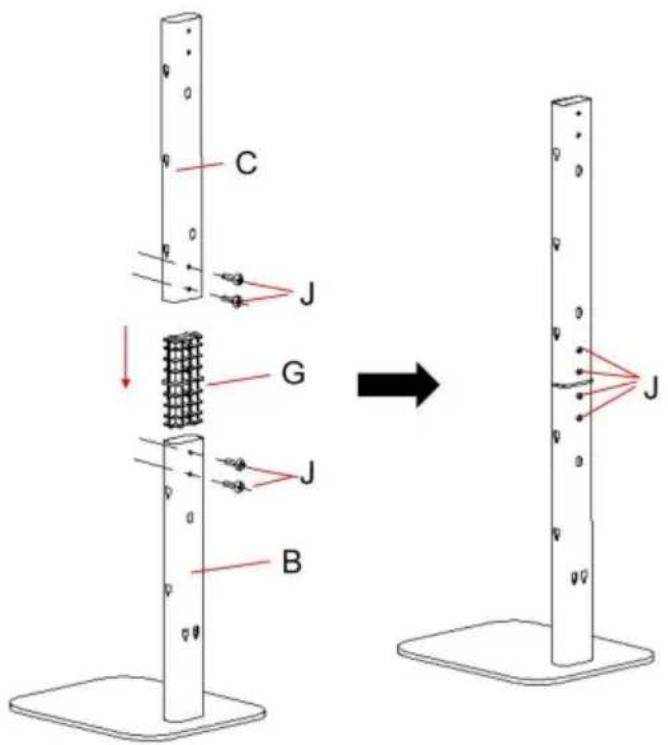

1. Instalacja na środkowym słupie C.

3.1 Wóż złącze G do dolnego bieguna B, a następnie zablokuj środkowy biegun C

do łącznika G; Otwory przelotowe na śruby dolnego bieguna B i środkowego bieguna C powinny pokrywać się z otworami na śruby łącznika G.

3.2. Do zakończenia instalacji użyj 4 śrub J. Po instalacji śruby J środkowego i dolnego słupka powinny znajdować się na tylnej powierzchni.

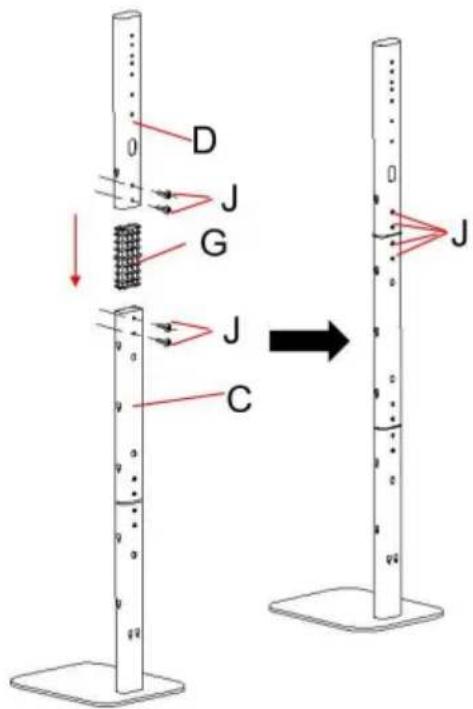

1. Zamontuj górny słupek D w środkowym słupku C w ten sam sposób. Patrz krok 3.

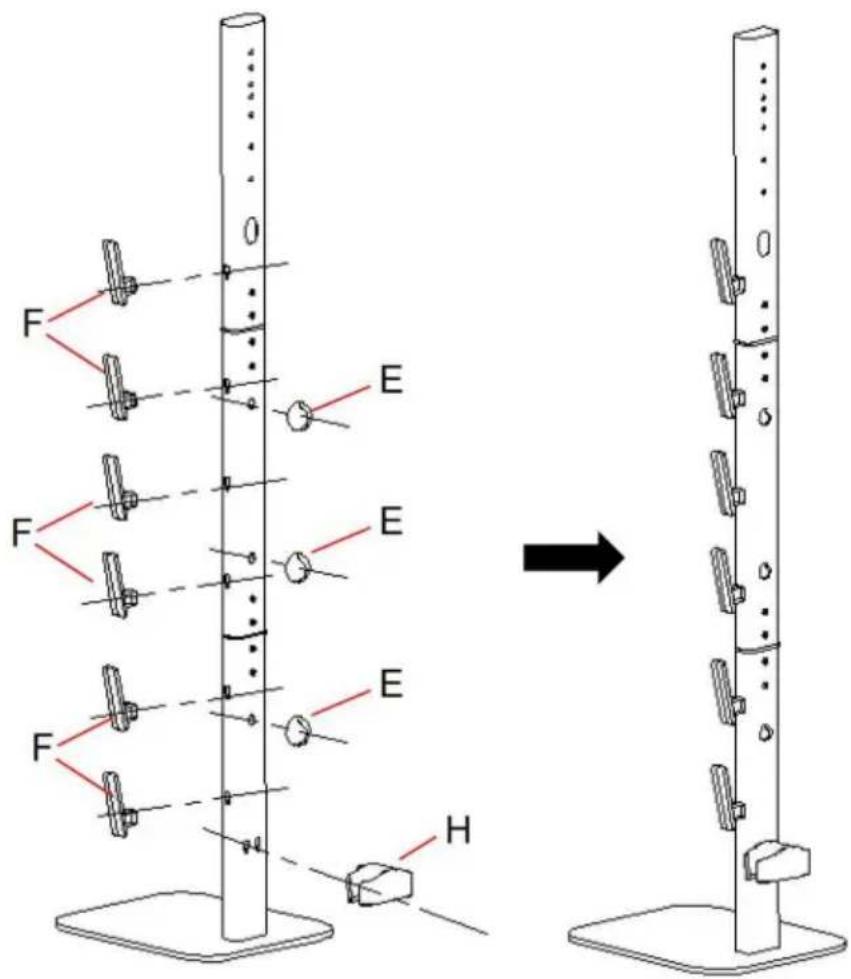

5.1. Zamontuj hak czyszczący F z boku drążka ; 2 haki F do dolnego słupek B, 3 haki F do środkowego słupkia1 hak F do górnego drążka CD; Instalując hak F, najpierw wyrównaj położenie otworu na pręcie, włóż pozycję otworu, a następnie włóż kartę do gniazda na kartę.

6.2. Zamontuj uchwyt wtyczki H z tyłu dolnego słupka B, najpierw wyrównaj pozycja otworu na pręcie, włóż pozycję otworu, a następnie kartę w dół Gniazdo na kartę.

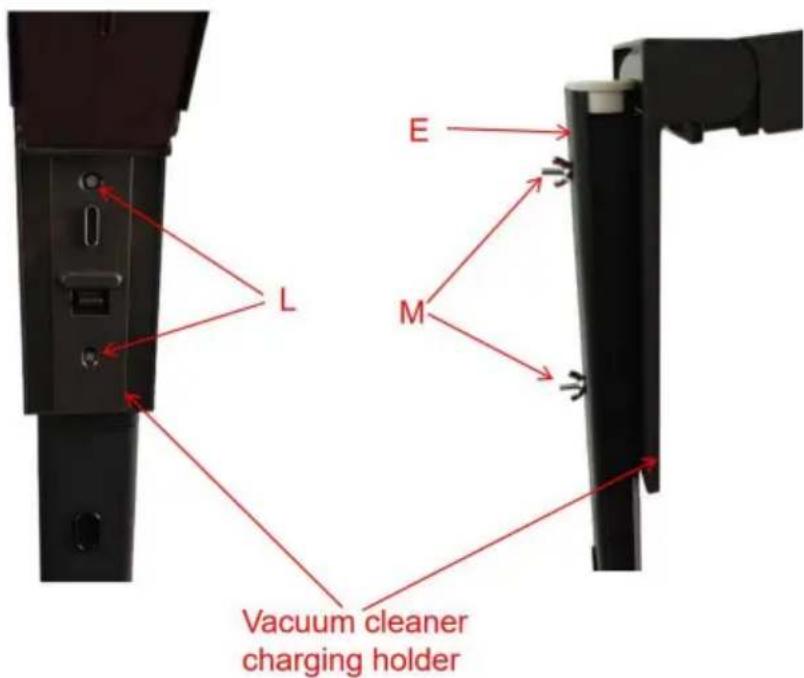

1. Za pomocą 2 śrub L zamontuj uchwyt ładujący odkurzacz na górze panel E i zablokuj tył nakrętkami skrzydełkowymi M.

Uwaga: Uchwyt ładujący odkurzacza wymaga dodatkowego zakupu, produkt nie zawiera tego akcesorium

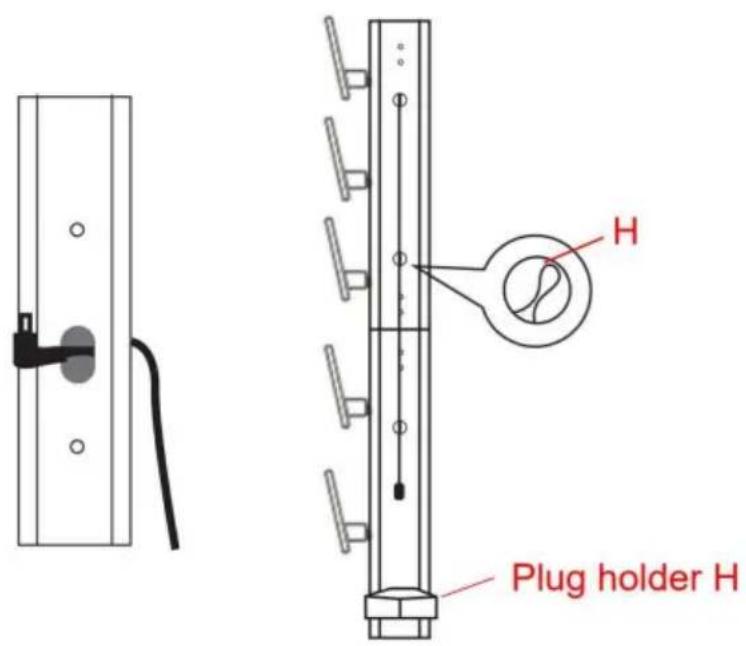

1. Przechowywanie przewodu zasilającego.

8.1. Włóż wtyczkę odkurzacza od tyłu przez osłonę przewodu do uchwytu ładującego; 8.2. Włóż przewód zasilający kolejno do trzech gniazd na przewody; 8.3. Umieść wtyczkę odkurzacza w uchwycie wtyczki H;

1. Czyszczenie i konserwacja 9.1.

Przed czyszczeniem produktu należy odłączyć odkurzacz od zasilania.

9.2. Nie używaj ostrych narzędzi do czyszczenia plam na produkcie, aby uniknąć

wygląd zarysowań lub uszkodzeń.

9.3.Delikatnie przetrzyj powierzchnię suchą szmatką, aby usunąć kurz i plamy.

9.4.Sprawdzaj, czy instalacja produktu jest stabilna co trzy

miesięcy; Jeśli śruba jest poluzowana, należy ją ponownie dokręcić.

9.5. Trzymać produkt z dala od gazów żraçych, wody i szorstkich powierzchni.

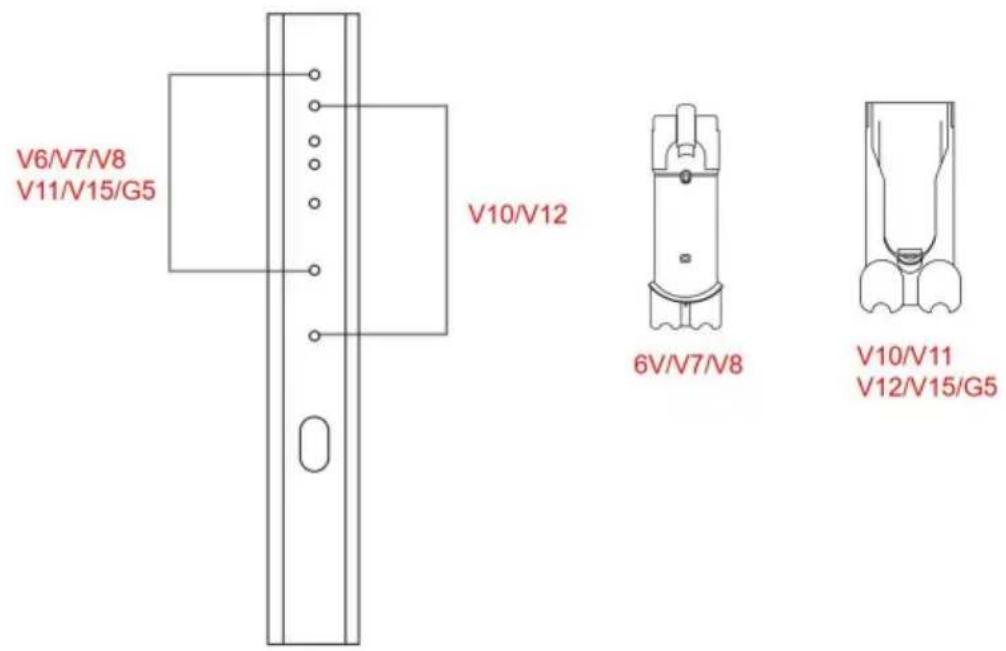

1. Dostosuj otwór montażowy.

V6/V7/V8 V11/V15/G5 V10/V12 6V/V7/V8 V10/V11 V12/V15/G5
