BEDIENUNGSANLEITUNG D17 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schwere Verletzungen.

Vorsichtsmaßnahmen bei der Montage

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Verwenden Sie dieses Produkt nicht für andere Zwecke als den vorgesehenen.
3. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
4. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
5. Installieren Sie dieses Produkt nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Drogen stehen.
6. Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2 zu installieren Menschen
7. Produkte werden außerhalb der Reichweite von Kindern und Haustieren installiert;
8. Nach der Installation sollte das Produkt auf einen stabilen Untergrund gestellt werden. verwenden und die Produktoberfläche trocken halten;
9. Nach der Installation muss jede Halterung auf vollständige Fixierung überprüft werden vor Gebrauch.
10. Ziehen Sie das Produkt nicht, um eine Beschädigung der Bodenoberfläche zu vermeiden.
11. Beim Aufstellen oder Abnehmen des Staubsaugers achten Sie bitte darauf, Arbeiten Sie mit beiden Händen zusammen und stabilisieren Sie zunächst mit einer Hand die Halterung.
12. Achten Sie bitte auf den Schwerpunkt und halten Sie das Gleichgewicht.
13. Bitte beachten Sie, dass der starke Aufprall dazu führen kann, dass der Staubsauger
    Das Produkt könnte herunterfallen und Schäden verursachen.
14. Bitte verwenden Sie dieses Produkt nicht in direktem Sonnenlicht, in der Nähe von Feuerquellen, hohen Temperatur und andere Orte.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PARAMETERLISTE

Modell
Größe	L×B×H:320×260×1260mm
Anpassung an Vakuum Reiniger	Dyson G5/V15/V12/V11/V10/V8/V7/V6-Serie Vertikalstaubsauger
Empfangshaken	6 Stück
Farbe	silbrig

Ersatzteilliste

A: Basis × 1 Stück	B: Unterer Pol × 1 Stück. C	Mittlerer Pol × 1 Stück.
D: Oberer Pol × 1 Stück	E:Drahtschlitz-Taste×3 Stück	F: Saugkopfhaken×6 Stück
G: Anschluss × 2 Stück	H: Steckerhalter × 1 Stück	I:M6×15 FlachkopfMaschinenschraube × 4 Stück
J: M5 × 12 Schraube × 8 Stück	K:PhillipsSchraubendreher × 1 Stück	L: M5 × 50 Schraube × 2 Stück
M: Flügelmuttern × 2 Stück	N: Matte × 6 Stück

Hinweis: Der Schraubendreher K wird zum Drehen der Schrauben während der Produktinstallation verwendet

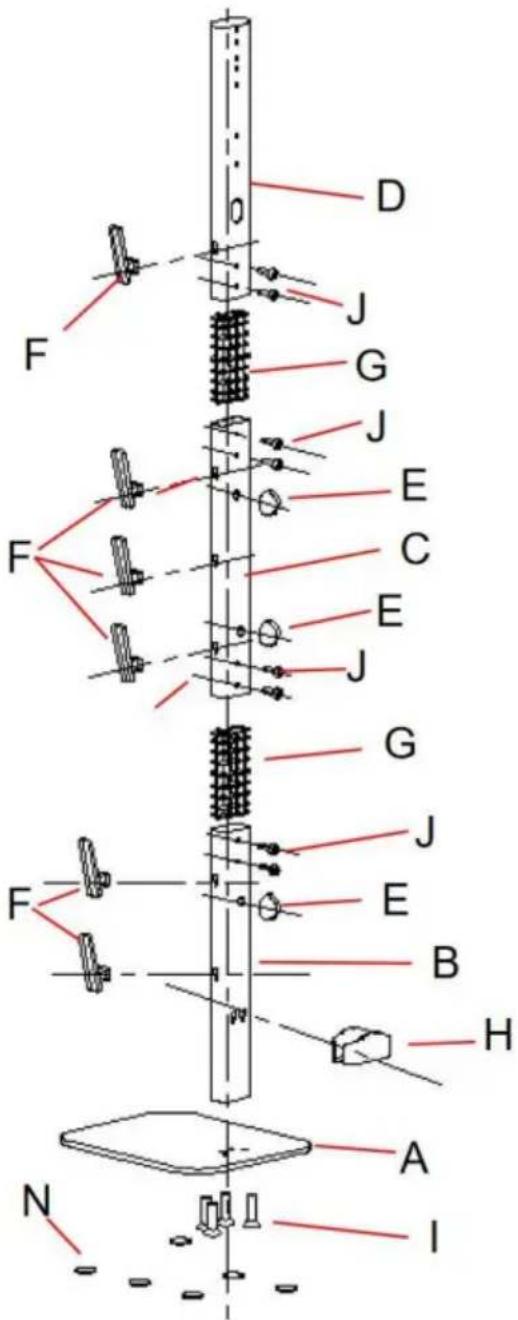

Produktzerlegungsdiagramm

1. Beachten Sie die Position der Schraubenlöcher mit Fase und kleben Sie 6 Matten N auf die Unterseite der Basis A.

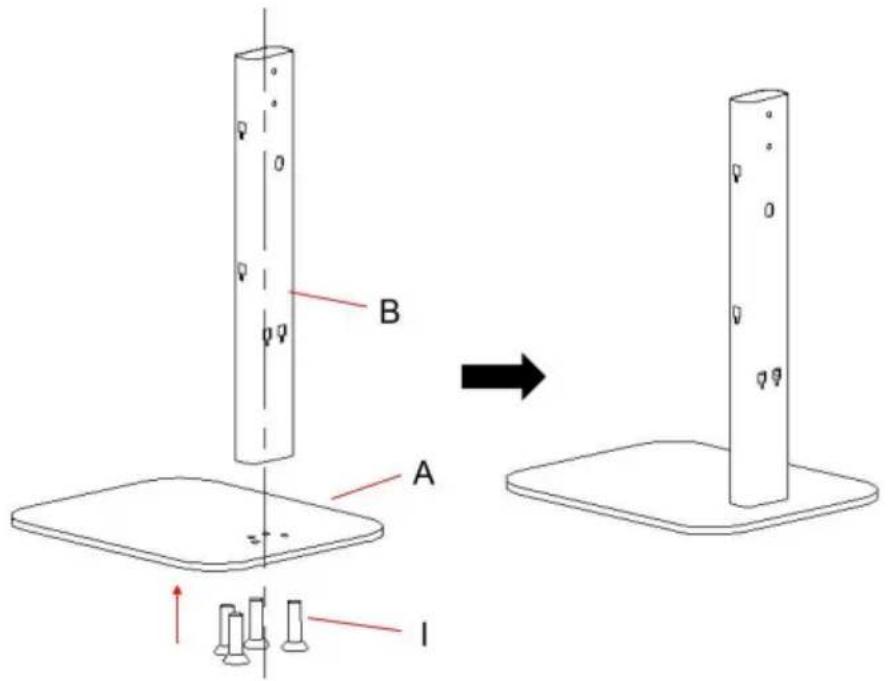

2.1. Verwenden Sie die 3 Schrauben I, um die untere Stange B an der Basis A zu befestigen. Schraube I wird vom abgeschrägten Schraubenloch an der Unterseite der Basis A nach oben gerichtet angebracht und schließlich in den drei Schraubenlöchern der unteren Stange B festgezoge

B A I

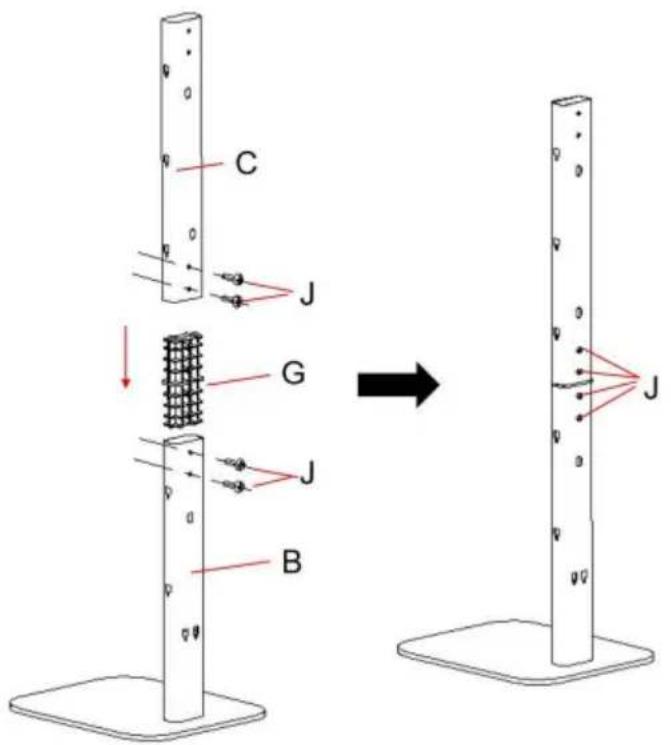

1. Installation des mittleren Pols C.

3.1 Stecken Sie den Stecker G in den unteren Pol B und klemmen Sie dann den mittleren Pol C fest.

zum Anschluss G; Die Durchgangslöcher für die Schrauben der unteren Stange B und der mittleren Stange C sollten mit den Schraubenlöchern des Anschlusses G übereinstimmen.

3.2. Verwenden Sie 4 Schrauben J, um die Installation abzuschließen. Nach der Installation sollten sich die Schrauben J der mittleren und unteren Stangen auf der Rückseite befinden

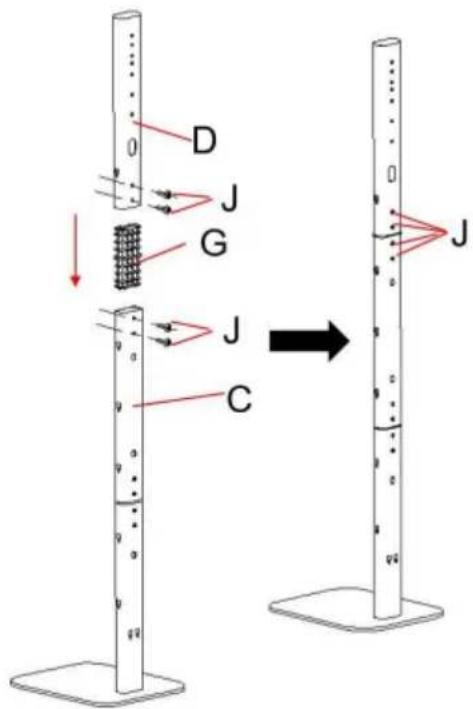

1. Installieren Sie die obere Stange D auf die gleiche Weise in der mittleren Stange C, siehe Schritt 3.

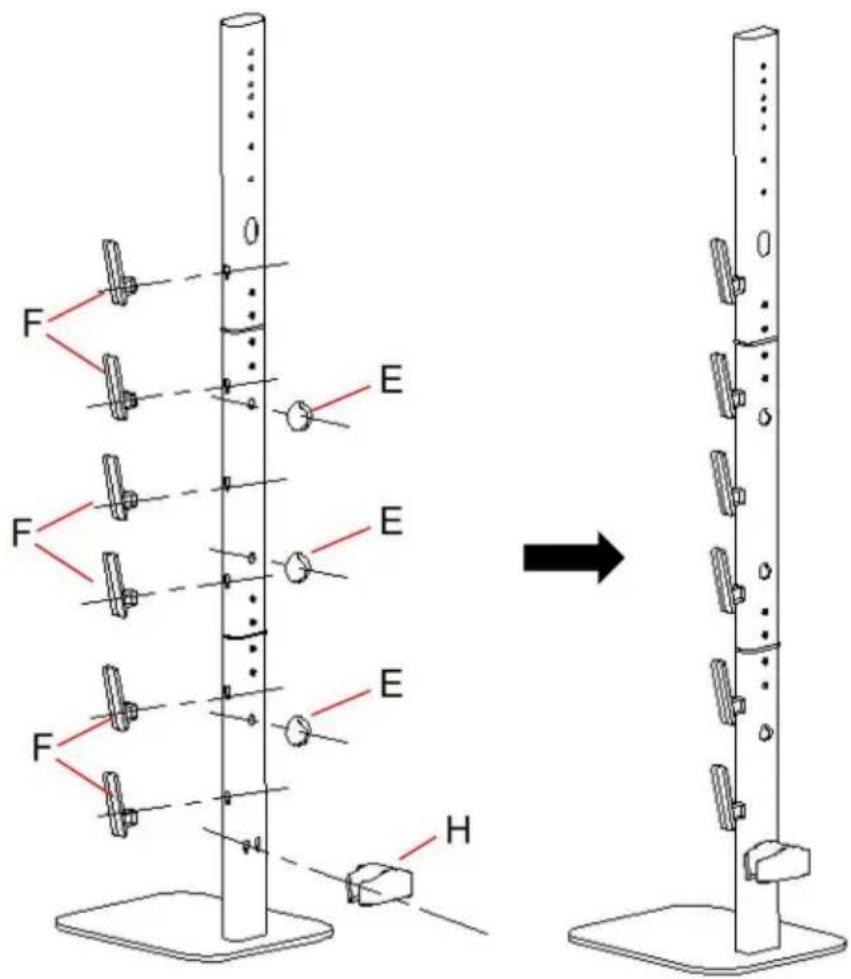

5.1.Installieren Sie den Reinigerhaken F an der Seite der Stange; 2 Haken F für den unteren

Stange B, 3 Haken F für die mittlere Stange , und 1 Haken F für Obermast

CD;Beim Anbringen des Hakens F richten Sie zuerst die Lochposition an der Stange aus, stecken Sie den

Lochposition und dann die Karte in den Kartenschlitz ein.

6.2. Installieren Sie den Steckerhalter H auf der Rückseite des unteren Pols B, richten Sie zuerst den

Lochposition auf der Stange, legen Sie die Lochposition, und dann Karte nach unten in der Kartensteckplatz.

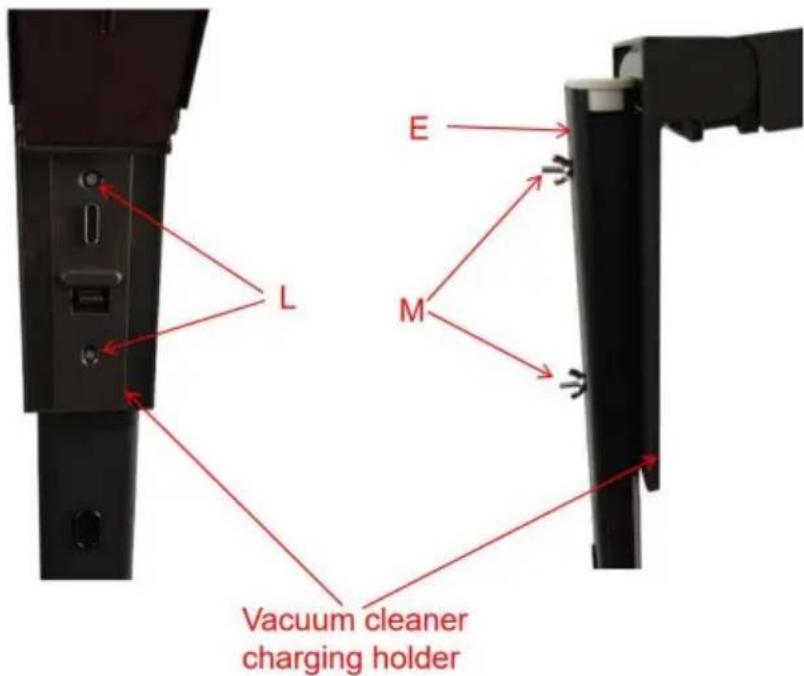

1. Befestigen Sie den Ladehalter des Staubsaugers mit 2 Schrauben L an der Oberseite

Platte E und verriegeln Sie die Rückseite mit einer Flügelmutter M.

Hinweis: Staubsauger-Ladehalterung erfordert zusätzlichen Kauf, diese

Produkt enthält dieses Zubehör nicht

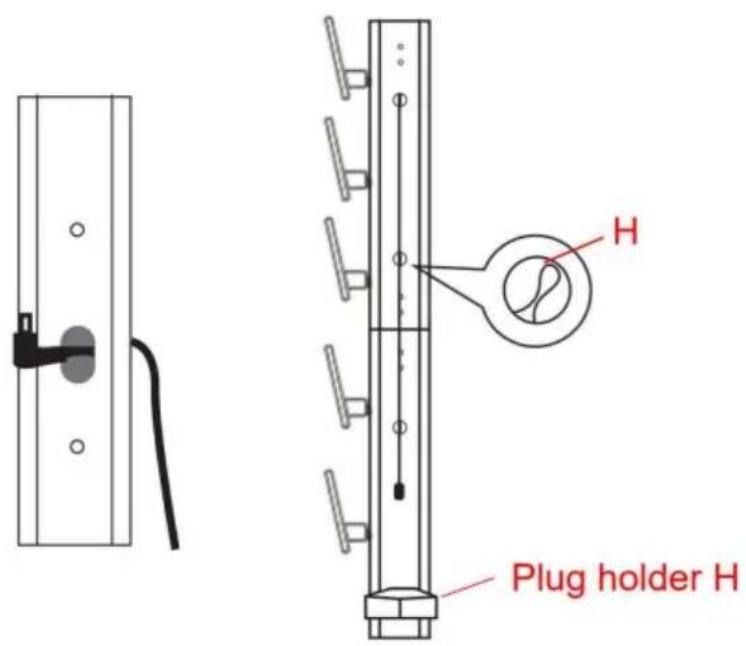

8. Aufbewahrung des Netzkabels.

8.1. Den Staubsaugerstecker von hinten durch die Kabelschutzabdeckung in die Ladehalterung stecken;
8.2. Das Netzkabel nacheinander in die drei Kabelschlitzknöpfe
stecken. 8.3.Der Staubsaugerstecker wird in die Steckerhalterung H gesteckt.

9.Reinigung und Wartung 9.1.Bevor Sie

das Produkt reinigen, trennen Sie bitte den Staubsauger von der Stromversorgung.

9.2. Verwenden Sie keine scharfen Werkzeuge, um Flecken auf dem Produkt zu entfernen, um

Kratzer oder Beschädigungen.

9.3. Wischen Sie Staub und Flecken auf der Oberfläche vorsichtig mit einem trockenen Tuch ab.

9.4. Bitte überprüfen Sie alle drei

Monate;Wenn die Schraube locker ist, ziehen Sie sie bitte erneut fest.

9.5. Halten Sie das Produkt von korrosiven Gasen, Wasser und aggressiven Ringen fern.

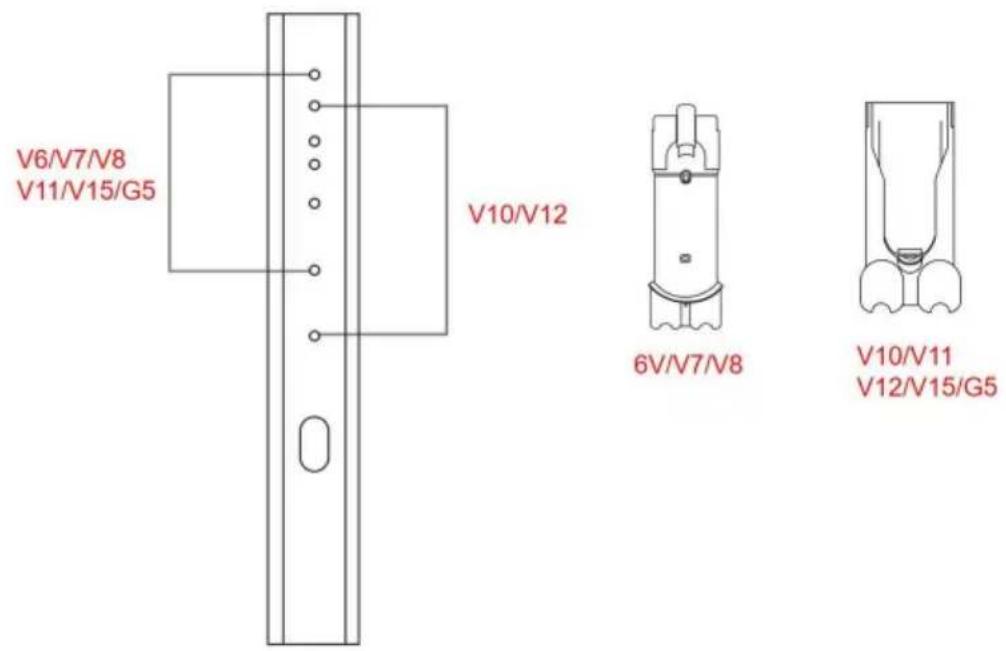

1. Passen Sie das Montageloch an.

V6/V7/V8 V11/V15/G5 V10/V12 6V/V7/V8 V10/V11 V12/V15/G5
