GEBRUIKSAANWIJZING XF-12M27-US Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

SAFETY INSTRUCTIONS

! Voor uw veiligheid en de veiligheid van anderen moeten de volgende voorzorgsmaatregelen in acht worden genomen bij het bedienen van de spuit:

1. Tijdens het spuiten moet het personeel kleding dragen die strikt voldoet a de voorschriften, een masker, bril, hoed, handschoenen of beschermende kledin tegen het binnendringen van pesticiden dragen en mag niet naakt werken.
2. Het is ten strengste verboden om tijdens het gebruik giftige oplossingen zo pesticiden op mensen of dieren te spuiten.
3. Patiënten met een psychische aandoening of ernstige ziekten, dronken personen en mensen zonder kennis van de bediening mogen deze machine r gebruiken. Personen die net een intensieve training hebben gedaan, onvoldoen rust hebben gehad of onvoldoende hebben geslapen, evenals vrouwen die borstvoeding geven, mogen deze machine niet gebruiken.
4. De operator moet na gebruik alle lichaamsdelen wassen en alle kledingstul reinigen.
5. Bij het hanteren van pesticiden dienen de veiligheidsinstructies van de pesticidenfabrikant te worden opgevolgd.
6. Gebruik geen speciale vloeistof.

WAARSCHUWING:

1. Laat machines en gereedschap niet onbeheerd achter en bewaar ze niet (onbeheerde plaats. Schakel de stroom uit wanneer u ze niet gebruikt.
2. Demonteer of wijzig dit apparaat niet.
3. De operatoren moeten het bestrijdingsmiddel tegen de wind in spuiten en mogen niet langdurig bij hoge temperaturen werken.

4. Laad de accu vóór elk gebruik (ook bij een nieuw apparaat) 4-8 uur op. laadbasis goed af als de accu niet is opgeladen om te voorkomen dat er w komt.

5. Probeer te voorkomen dat u zonder water werkt, om schade aan het mer van de waterpomp te voorkomen.

6. Probeer voor gebruik te sproeien met schoon water om te controleren of water lekt aan de onderkant en of het vernevelingseffect goed is. Pas als al normaal is, kunt u het vloeibare medicijn klaarmaken voor de operatie.
7. Bij het toevoegen van vloeibare medicijnen moet het door het filter gaan. Onzuiverheden kunnen het normale gebruik van het apparaat beïnvloeden.
8. Als het vloeibare medicijn overstroomt, droog het dan onmiddellijk af. Batterijconnectoren, elektrische componenten en draadconnectoren mogen niet worden blootgesteld aan vloeibaar medicijn om corrosie te voorkomen.
9. Gebruik geen poeder dat niet in waterbaden voorkomt, omdat dit niet in de vloeistof kan oplossen. De zwevende deeltjes in de medicijntank slaan dan ne op de bodem, waardoor het filter en de leidingen verstopt raken en de lever van de pomp wordt beïnvloed. Het gebruik van chemische vloeistoffen en spe werkvloeistoffen is verboden.
10. Wanneer het spuiten van de vloeistof is voltooid, schakelt u eerst de aan/uit-schakelaar of de regelschakelaar uit en laat u vervolgens de injectieschakelaar los nadat de pomp is gestopt met werken.
11. Richt de sproeilans nooit op een andere persoon of dier, ongeacht of de sproeier aan staat of niet.
12. De maximale temperatuur van de te spuiten vloeistof mag niet hoger zijn 43 °C. Gebruik de spuit niet als de temperatuur in de werkomgeving hoger i 45 °C of lager dan -10 °C.

MODEL AND PARAMETERS

Model	XF-12M27-US & XF-12M27
Capaciteit	3,2 gallons (1,2 liter )
Pomp	Membraanpomp
Werkdruk	0-90 psi
Maximale prestaties	( 3,3 ±0,3) l/min

Oplader	Ingang: 100-240 V 50/60Hz 0,6 AUitgang: DC 21 V 1.0 A
Batterij	Lithiumbatterij ( DC1 8 V , 2 AH)

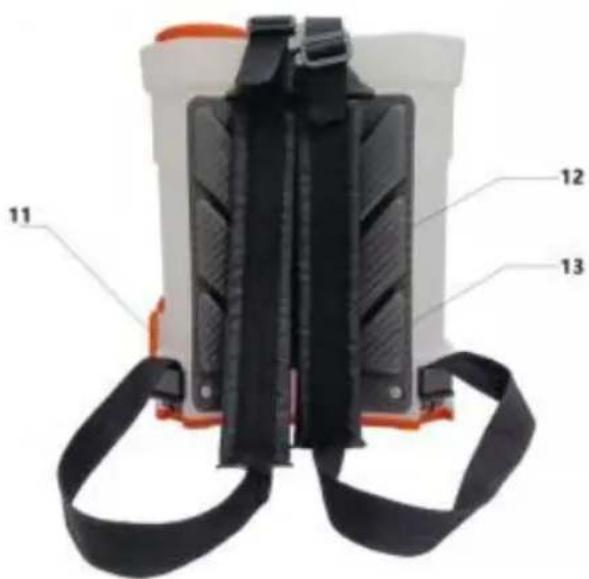

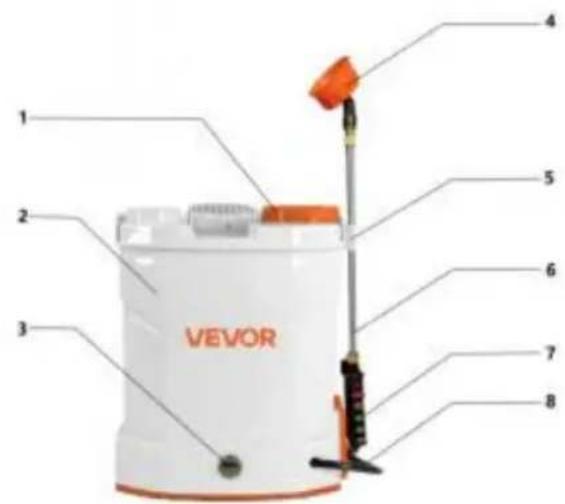

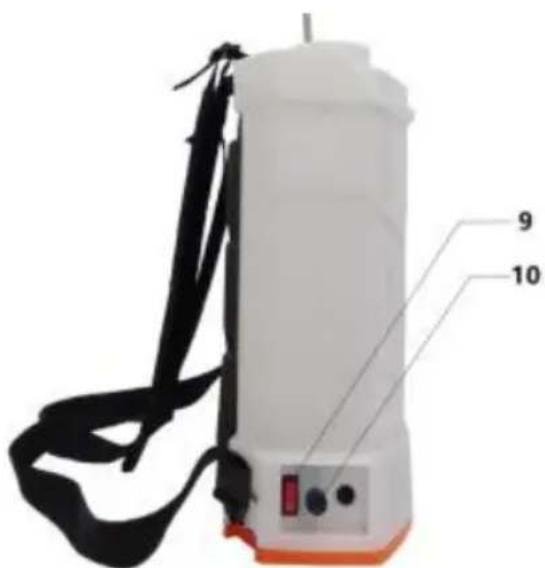

STRUCTURE DIAGRAM

1 2 3 VEVOR 4 5 6 7 8

9 10

11 12 13

Nee.	Naam	Nee.	Naam
1	Tankdop	8	Slang
2	Looplichaam	9	Schakelaar
3	Voltmeter	10	Drukregelknop
4	Spuitmond	11	Batterijklepje

5	Spuitbalkklem	12	Rugleuning
6	Spuitlans	13	Riem
7	Sproeihandvat

COMPONENTS

Nee.	Afbeelding	Naam en aantal	Nee.	Afbeelding	Naam en aantal
1		Looplichaam (x1)	1 2		Verstelbare enkelgatssproeier ( x1)
2		SlangΦ 7 mmX1.2m	1 3		Winddicht mondstuk ( x1)
3		Bandjes (x1)	1 4		3-kops spuitmond ( x1)
4		Telescopische	1 5		4-gats spuitmond ( x1)
5		Kunststof	16		Batterij (x1)
6		Spuitstang handvat	17		Tankdop ( x1)
7		Spuitbalkklem (x1)	18		Tankfilter ( x1)
8		Splitpen (x1)	19		Dop voor drukregelknop ( x1
9		Oplader (x1)	20		Groene afdichtring 14*18 (x 2 )
10		Oplader (x1)/XF-12M27-US	2 1		Zwarte zeehond ring 13*17 (x 2
11		Waaiervormigmondstuk ( x1)	22		Gebruiksaanwijzing

Opmerking:

Deze spuit is verkrijgbaar met twee soorten spuitlansen om aan verschillende toepassingsbehoeften te voldoen: Telescopisch roestvrij staal lans ; kunststof spuitstok .

Elke lans is ontworpen voor specifieke werkomstandigheden en gebruikersvoorkeuren.

Telescopisch roestvrij staal lans aanbevolen voor:

Geschikt voor het sproeien van schoon water of milde oplossingen

Ideaal voor openbare sanitaire voorzieningen, schoonmaakwerkzaamheden en landschapsarchitectuur

Sterk en duurzaam voor algemeen buitengebruik

Kosteneffectiever voor kortetermijn- of laagfrequente spuittaken

Aanbevolen in omgevingen met weinig corrosie

Kunststof sproeistok aanbevolen voor:

Spuiten met zure of alkalische chemicaliën

Gebieden in de buurt van elektriciteit (niet-geleidend)

Selecteer het type lans op basis van uw specifieke gebruiksvereisten. Neem geru contact met ons op als u hulp nodig heeft bij het kiezen van de beste optie.

ASSEMBLY

STAP 0 1 : MONTEER DE LANSET

Telescopisch roestvrij staal lans :

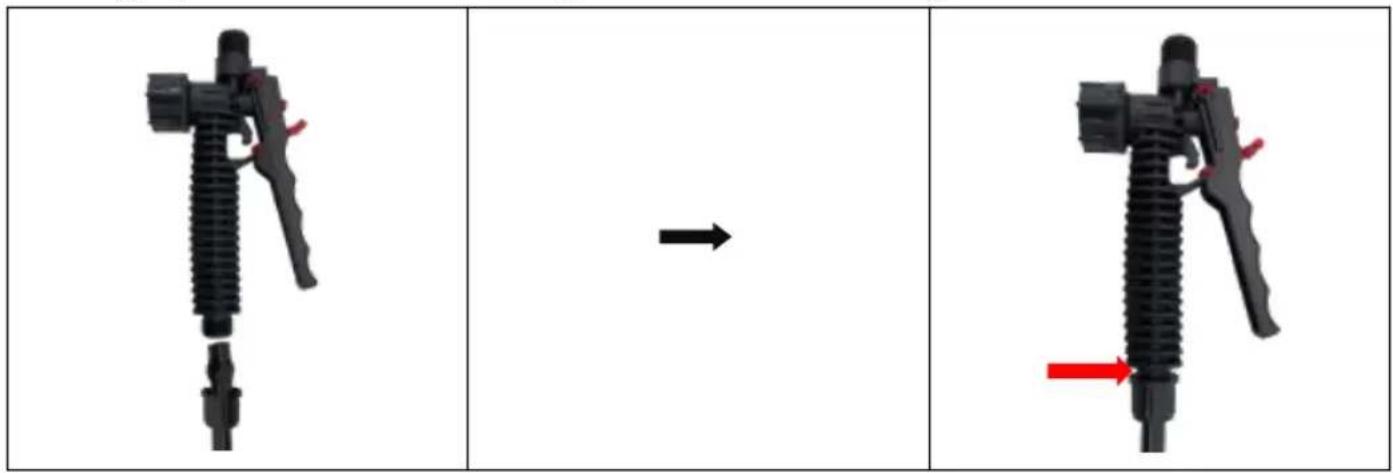

1. Sluit de slang aan op het sproeihandvat en zorg ervoor dat de aansluiting is uitgelijnd. Draai de moer goed vast om lekkage te voorkomen.

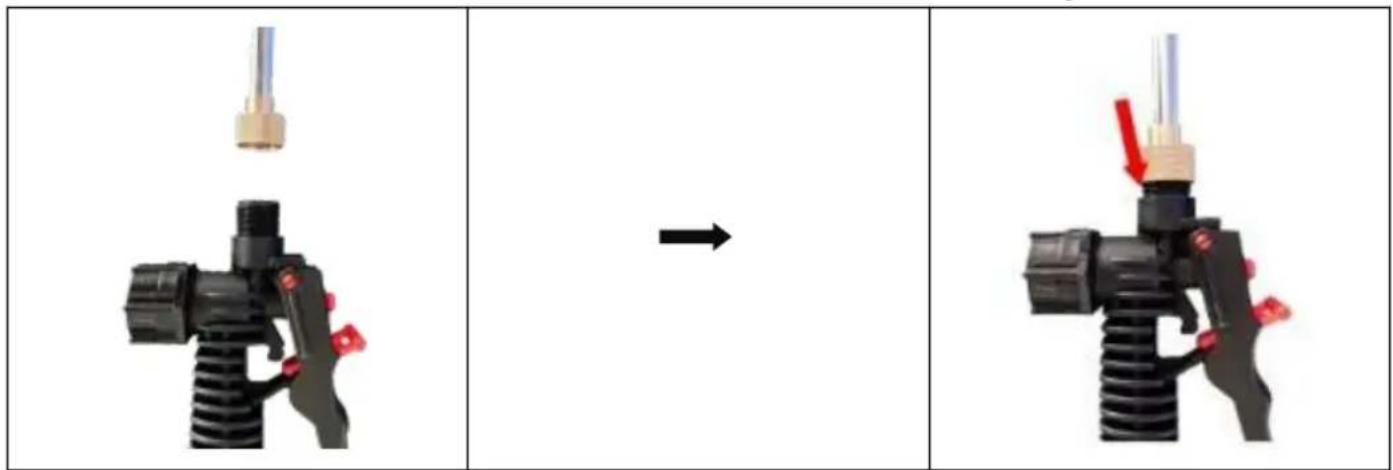

1. Steek de lans in de schakelaar en draai de moer goed vast.

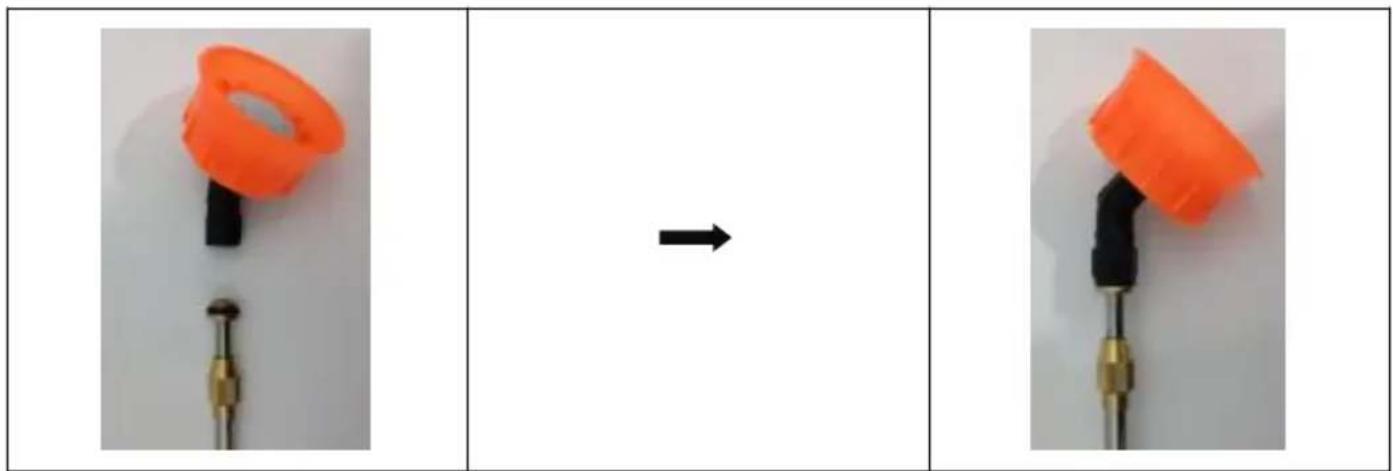

1. Sluit het mondstuk aan met lans, draai vervolgens de moer goed vast.

Kunststof spuitstok :

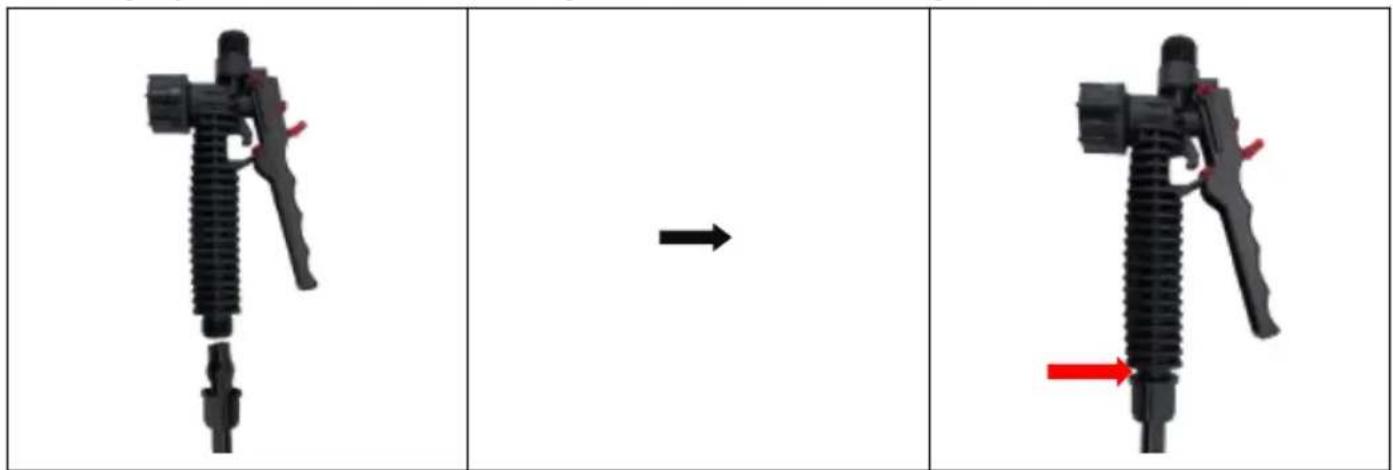

1. Sluit de slang aan op het sproeihandvat en zorg ervoor dat de aansluiting is uitgelijnd. Draai de moer goed vast om lekkage te voorkomen.

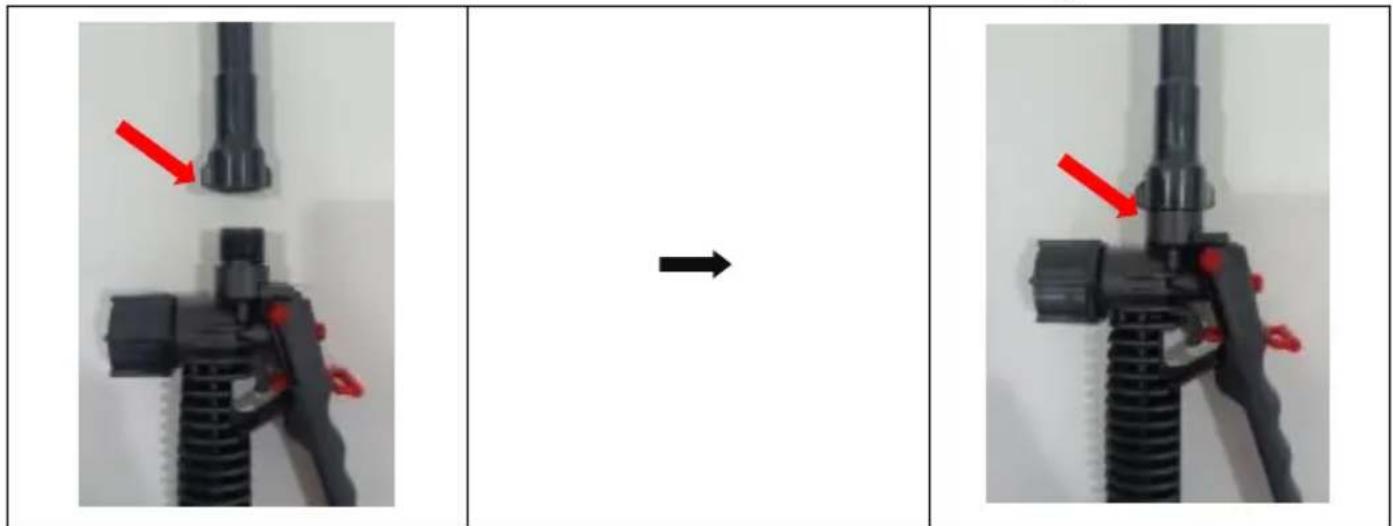

1. Steek de lans in de schakelaar en draai de moer goed vast.

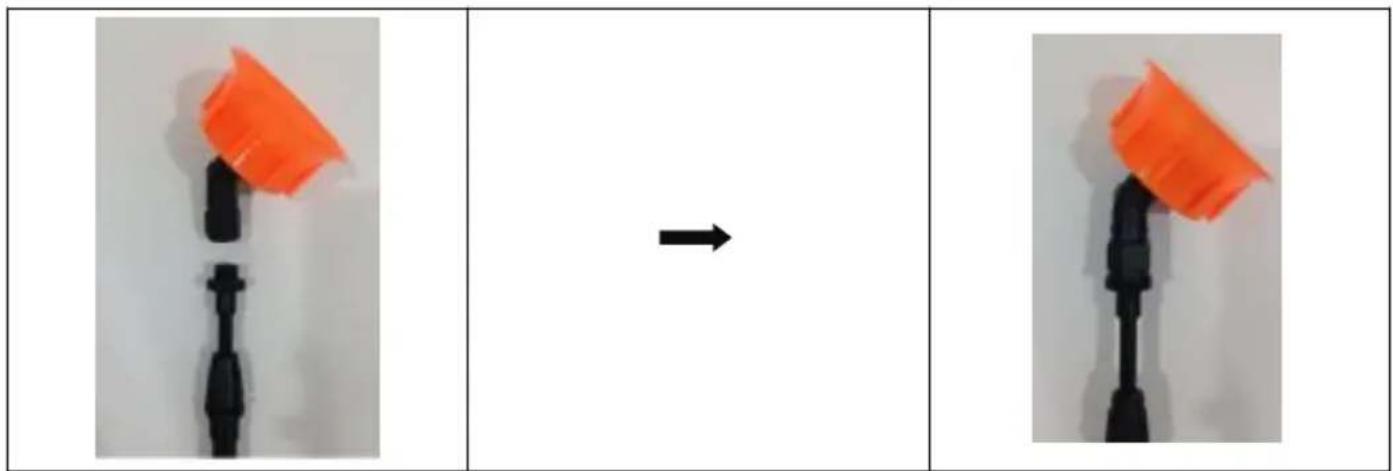

1. Sluit het mondstuk aan met lans, draai vervolgens de moer goed vast.

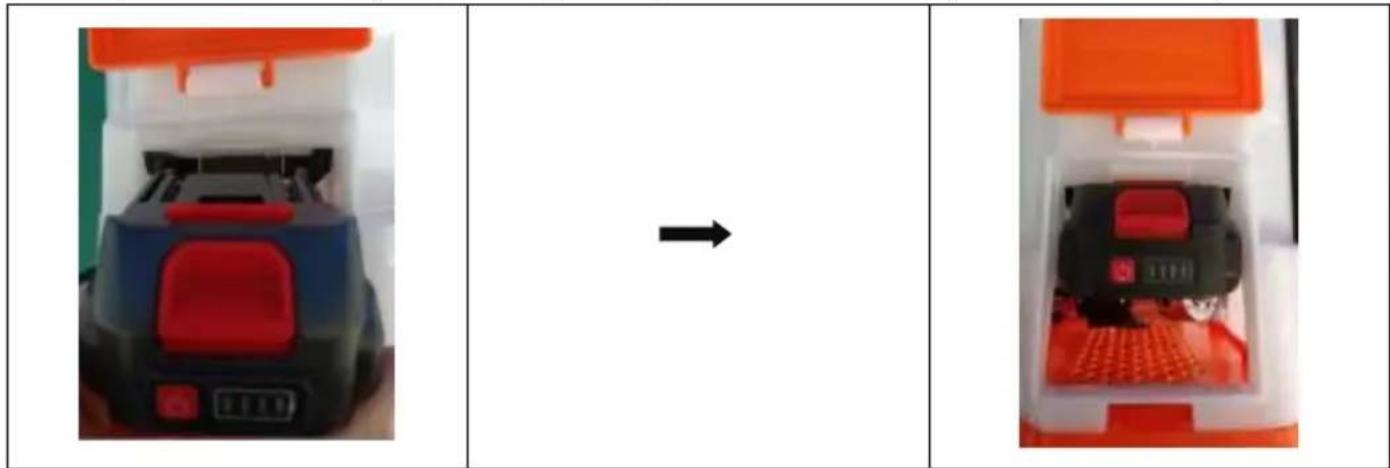

1. Open de batterijverpakking en plaats de batterij in de batterijhouder.

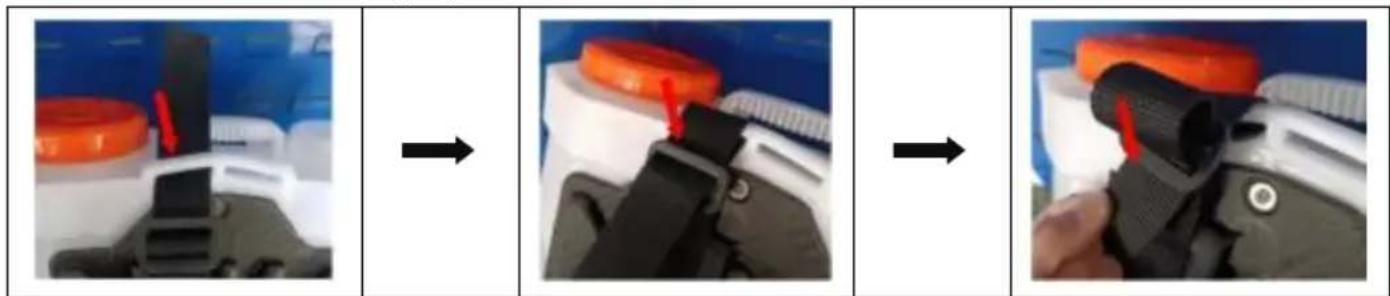

1. Steek de riem door het gat van de spuitmachine, steek de riem door de binnenkant van de gesp en trek de riem strak.

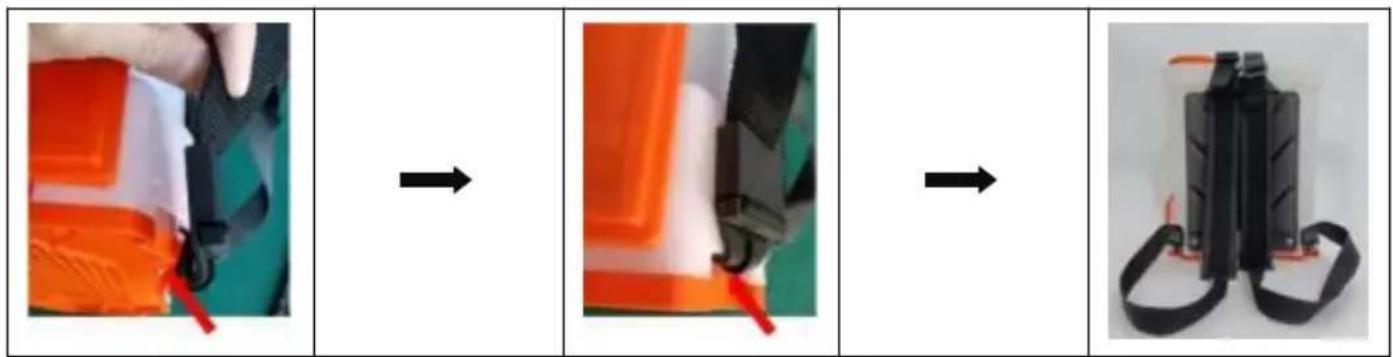

1. Steek de haak in de houder van de spuitbus aan de onderkant.

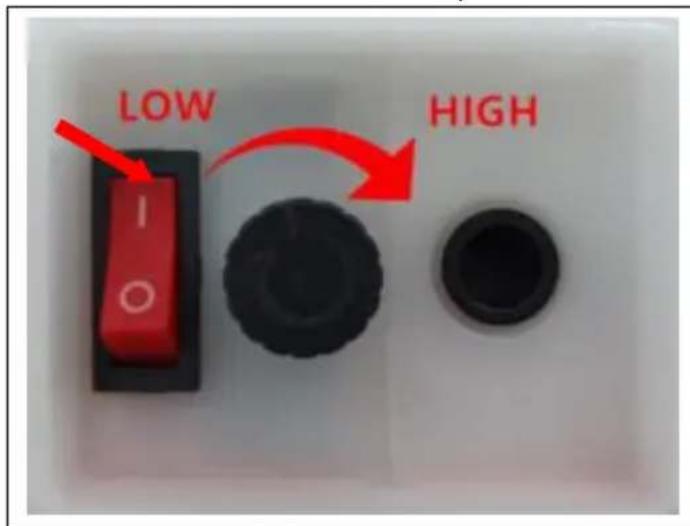

1. Zet de elektrische schakelaar op " I ", draai de knop vervolgens naar " en begin te werken.

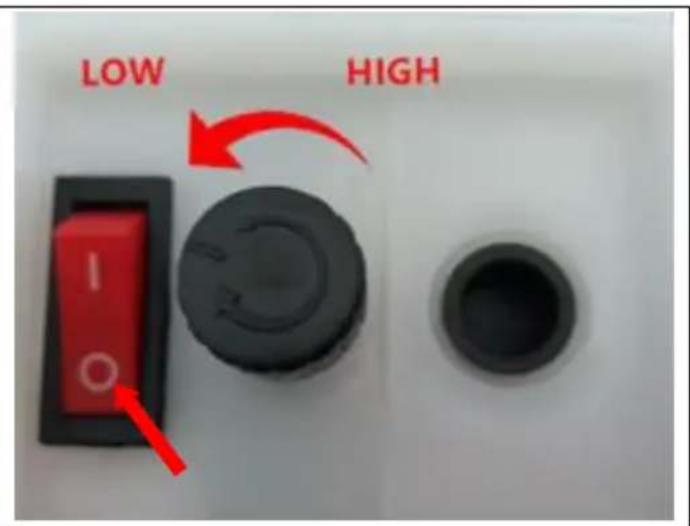

2. Draai de knop naar "LAAG", stop met werken en zet vervolgens de elektrische schakelaar op "0".

LOW HIGH

LOW HIGH

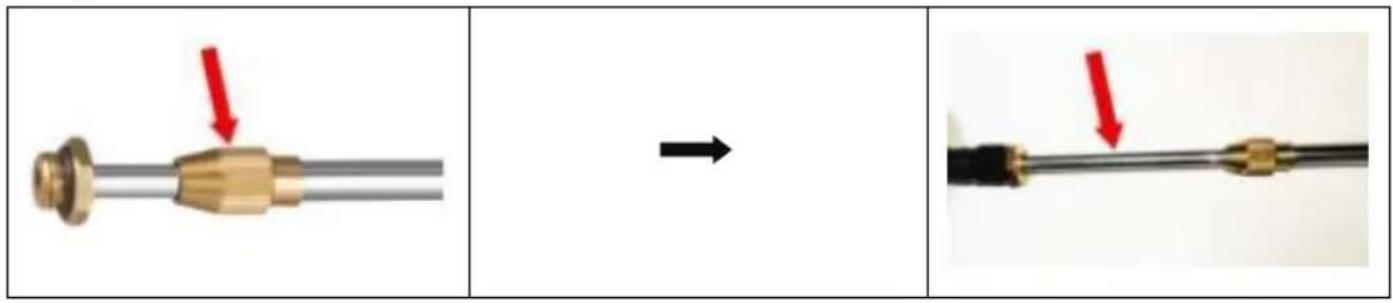

02. PAS DE LENGTE VAN DE LANS AAN

Maak de messing moer los van het midden van de lans en pas vervolgens

lengte van de lans aan.

1. Houd de hendel ingedrukt om te beginnen met werken, of laat deze om te stoppen met werken.
2. Bij langdurig spuiten kan de handgreep worden vastgezet met de ring .

0 4 . OPLADEN

Open het batterijklepje en verwijder de batterij.

Steek de stekker van de lader in het oplaadcontact van de accu en controle

vervolgens het indicatielampje van de lader.

	Geen verlichting: de batterij is leeg en moet onmiddellijk worden opgeladen.
	Slechts één lampje brandt: de batterij is bijna en moet worden opgeladen.
	Alle groene lampjes branden: de batterij is vo opgeladen.

0 6 . CONTROLEER DE BATTERIJ

Druk op de knop van het batterijklepje aan de achterkant van de sproeier, o deze en controleer de toestand van de batterij.

Maak de sproeier schoon met water en schakel na gebruik de regelaar en c elektrische schakelaar uit.

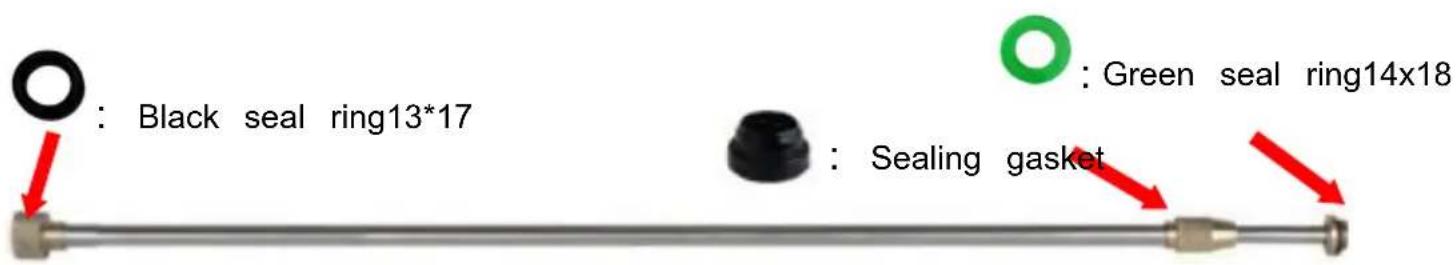

SEAL POSITION

	Waaiervormigmondstuk	Zorg voor een waaiervormige sprayDit wordt vooral gebruikt in scènes waarbij een groot bereik vereist is,
	Verstelbareenkelgatssproeier	Rotatiecontrolespray.Geef een kleine hoeveelheid sproeien. of lineair sproeien (4.5-6)
	Winddicht mondstuk	1. Uitgerust met een beschermhoes om de impact te verminderen van wind op spray.2. Draai de bovenste sproeikop na
	3-kops sproeikop	Geeft een gemiddeld sproei-effect.Hiermee kunt u grote gebieden bedekken met een middelfiine mist.
	4-gats spuitmond	Draai de bovenste regelsproeier vo verschillende toepassingen.

MAINTAIN AND STORAGE

Reiniging en onderhoud:

Verwijder na gebruik van de spuit de werkvloeistof volledig uit de tank en spoel de slang, pomp en sproeibuis met schoon water. Spuit ten slotte 3 minuten met schoon om de kans op een chemische reactie bij het gebruik van andere chemicaliën bij de volgende spuitbeurt te voorkomen. Restanten van chemicaliën kunnen corrosie en ande schade aan onderdelen van de spuit veroorzaken, met name aan de sproeier .

sproeikoppen, filters en afdichtingen.

Opslagregels:

- Bewaar de spuit op een droge, koele plaats, waar kinderen niet in de buurt zijn. de spuitmachine in de buurt van open vuur te bewaren.

- Om schade aan de pomp en andere onderdelen te voorkomen, moet deze worden gewassen en gedroogd voordat de spuit wordt opgeborgen. In de winter. Reinig het oppervlak van machines en gereedschappen, het filter en de sproeikop en laat ze aan lucht drogen. Plaats ze niet direct in de zon.

- Voordat u de batterij opbergt, moet deze volledig worden opgeladen. Tijdens de opslagperiode moet u de batterij regelmatig opladen met een adapter (minimaal één k per 2 maanden).

- Bewaar de adapter op een droge plaats.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australië
TROUBLESHOOTING INSTRUCTION

Probleem	Reden	Oplossing
De motor draait niet.Automatisch stoppenna het werken.	13. De stroomkabel valt eraf.14. De batterij is leeg.15. Oververhitte motor.16. De aan/uit-schakelaar is kapo	13. Controleer de draadverbindingen.14. Laad de batterij op.15. Begin pas met werken als d motor koud is.16. Een schakelaar verwisselen.
Er komt geen water de sproeikop.De druk is niet constant.	13. Het mondstuk is verstopt.14. Er zit lucht in de slang.15. Pomp is geblokkeerd.16. De slang lekt.	13. Maak het mondstuk schoon.14. Controleer de slang om te zi of deze lekt.15. Open de pomp en verwijder vuil.16. Vervang een slang.
Vermindering van	7. Zuigplug.8. Macht is niet genoeg.	7. Het filter schoonmaken8. Vervang de batterij
Lekken	10. De verbindingsplaats is niet strak.11. De O-ring is gebroken.3. De slang is kapot.	1. Draai de verbinding vast.2 Vervang de o-ring.12. Vervang de slang.
Slecht gespoten.	19. Er zit vuil in het mondstuk.20. De moer van het mondstuk gebroken.21. Het platte mondstuk is op d verkeerde kant gemonteerd.22. Het zeefje is verstopt.23. Verbindingsdelen lekken.24. Er is niet genoeg kracht.	1. Het puin opruimen.2. Vervang de sproeiermoer.3. Corrigeer het gezicht voor een gezicht.4. Het zeefje schoonmaken.5. Draai het verbindingsstuk vast.6. Laad de batterij op.
Zet de sproeikop uit,zet de motor soms aan, soms uit.	10. Er zit vuil in de sproeikop.11. Zegels niet op de positie.12. Het deksel van de pomp lek	10. Ruim het puin op.11. Draai de afdichtingen goed v en plaats ze op hun plaats.12. Draai het deksel goed vast.
Sterker geluid voor	4. De bevestigingsschroef van de	4. Draai de schroef vast.
Opladen mislukt.	4. De fitting is vochtig, het oppervlak is geoxideerd en de	7. Vervang de socket.8. Sluit de draden opnieuw aan.

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

UK

REP
