GEBRUIKSAANWIJZING RC-16 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

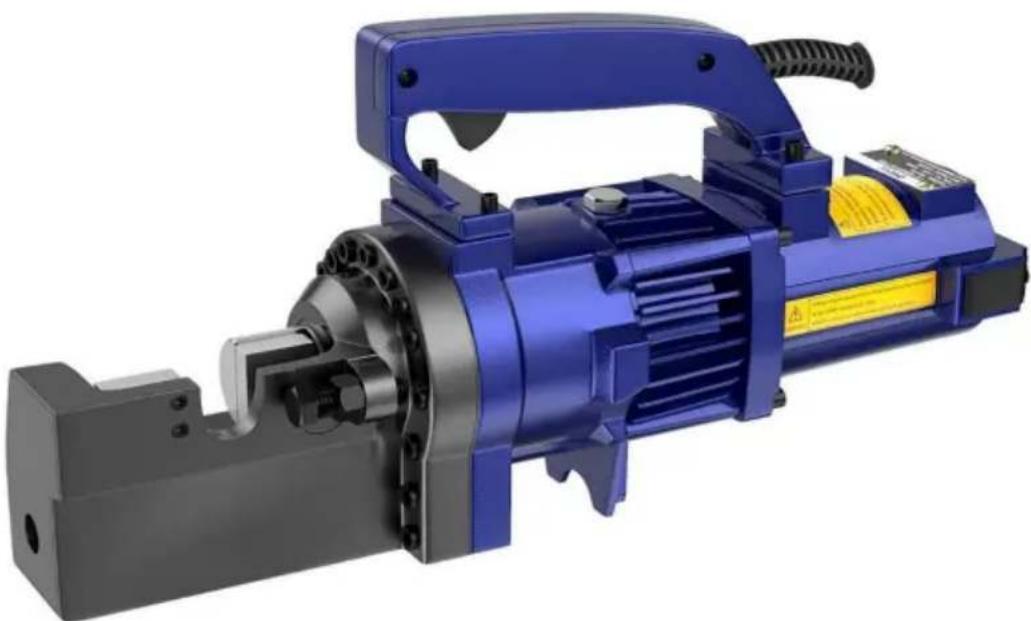

ELEKTRISCHE WAPENSNIJDER

MODEL:RC-16/RC-25/RC-20/RC-22

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

Gebruik

Gebruik wapeningsfrezen uitsluitend op betonwapeningsstaven.

Beperk het gebruik tot de aangewezen materialen

Er is altijd een kans dat het afgeknipte uiteinde eruit schiet, vooral als het minder is dan 30 cm lang. Overschrijding van de gespecificeerde materiaalspecificaties aanzienlijk verhoogt dit risico en zal ook het gereedschap beschadigen. Probeer niet te snijden wapening. Harder, dikker of dunner dan aangegeven.

Gebruik oogbescherming

Draag een veiligheidsbril, een veiligheidsbril met zijschermen of een gelaatsscherm bij gebruik van een snijder.

Zorg voor veiligheidsbarrières

Plaats veiligheidsschermen om collega's te beschermen tegen mogelijke rondvliegende uiteinden. Plaats veiligheidsscherm onder de wapening bij het werken op hoge plaatsen.

Oefen de juiste controle uit

Houd de snijder stevig vast en behoud een goede positie en balans. Niet doen reikwijdte bij het werken op een hoge plaats, bevestig de frees aan de steiger met een veiligheids touw. Controleer of het netsnoer niet vervuild is en houd het snoer uit de buurt scherpe randen en hitte. Controleer of alle afstelsleutels zijn aangebracht verwijderd voordat u de snijder gebruikt.

Bescherm uzelf tegen elektrische schokken

Om mogelijke elektrische schokken te voorkomen, mag u de snijder niet hanteren met natte handen of gebruik de snijder in de regen of op vochtige plaatsen. Houd rekening met alle elektriciteitsleidingen, elektrisch circuits en andere gevaren waarmee contact kan worden gemaakt, vooral als dat wel het geval is onder het oppervlak of anderszins aan het zicht onttrokken.

Koppel het gereedschap los

Koppel de snijder los van het stopcontact wanneer deze niet in gebruik is en vóór reiniging, afstelling of onderhoud. Haal de stekker niet uit het stopcontact door aan de knop te trekken koord. Controleer altijd of de schakelaar op UIT staat voordat u de stekker in het stopcontact steekt.

Pas op voor het milieu

Gebruik de snijder niet in de aanwezigheid van brandbare materialen (bijv. verf, verdunner, aardolieproducten, lijmen).

Gebruik de snijder niet in een mogelijk verlichte en vrij van obstakels. Exploitant te allen tijde vrij zicht moeten hebben op de frees, wapening en omgeving.

Draag geschikte kleding

Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd lang haar in bedwang. Het gebruik van een veiligheidshelm en laarzen met rubberen zolen wordt aanbevolen. Als Als er veiligheidshandschoenen worden gedragen, let er dan vooral op dat de handschoenen niet bekneld raken gevangen in bewegende delen.

Houd bezoekers op afstand

Houd alle bezoekers op een veilige afstand van de werkplek bescherming en om afleiding van de operator te voorkomen.

Onderhoud de snijder met zorg

Inspecteer de frees vóór elke toepassing. Defecte of losse messenblokken kunnen dat veroorzaken resulteren in persoonlijk letsel. Houd het handvat droog, schoon en vrij van olie en/of vet. Houd behuizing en zuiger vrij van vuil en iizervijlsel. Controleer dat nr schroeven of bouten zitten los of ontbreken. Volg de instructie voor onderhoud. Inspecteer de schakelaar, het snoer, de stekker en eventuele verlengkabels regelmatig intervallen.

Zorgvuldig bewaren

Wanneer u de snijder en accessoires niet gebruikt, bewaart u deze op een droge plaats waar dit niet mogelijk is toegankelijk zijn voor onbevoegden.

PARAMETERLIJST

Model	RC-16	RC-25	RC-20	RC-22
Wattage(W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NW (kg)	12.84	32.13	18.75	14.9
Snijsnelheid Max	ÿ2,5s	ÿ4S	ÿ3s	ÿ3,5s
Wapening	16 mm	25 mm	20 mm	22 mm
Min wapening	4 mm	5 mm	4 mm	4 mm

Opmerking: Er zijn twee versies van de spanning van het bovenstaande productmodel, respectievelijk AC220-240V 50Hz en 120V 60Hz, zie het typeplaatje

informatie over het product.INSTRUCTIES

Let op: Geeft gevaar aan dat kan leiden tot licht persoonlijk letsel en/of productschade.

Zorg: Geeft gevaar aan dat tot productschade zal leiden.

Controles vóór gebruik

Controleer het oliepeil.

Controleer de staat van de messenblokken en of de bouten van de messenblokken goed vastzitten.

Let op: Het gebruik van losse of gebarsten messenblokken kan leiden tot letsel operators en schade aan het apparaat.

Controleer of de stroombron geschikt is voor de snijplotter.

Let op: Als de spanning te hoog is, zal de motor doorbranden. Als de spanning te laag is, Er zal onvoldoende stroom worden opgewekt. Gebruik nooit gelijkstroom.

Controleer of de voeding goed geaard is.

Let op: Het niet aarden van de stroomvoorziening kan leiden tot een elektrische schok exploitant.

Controleer of het snoer onbeschadigd is en of de stekker niet los zit.

Let op: Een gesneden of afgeschuurde bekleding kan een korte elektrische schok tot gevolg hebben aan exploitant.

Als u een verlengsnoer gebruikt, zorg er dan voor dat deze onbeschadigd is dat dit de juiste dikte is voor de lengte.

Kabel maat		110V	230V
		AWG	Normalisatiegrootte
H	Tot 10 meter	16	1,0 mm^2
	Tot 15 meter	14	1,25 mm^2
	Tot 30 meter	10	1,5 mm^2

Opwarmen

Bij koud weer , Verwarm de unit gedurende 30-60 seconden, zodat de hydraulische olie vrijkomt bereikt de juiste viscositeit. Trek aan de trekkerschakelaar om de zuiger uit te schuiven en laat los wanneer het zijn volledige slag heeft bereikt, herhaal dit 15-20 keer.

Aanpassing van de stop

Voor elke maat moet de juiste positie tijdens het snijden goed worden ingesteld wapening voordat u een snede maakt.

1. Schroef de stop erin zodat er voldoende ruimte is voor wapening.
2. Steek de wapening volledig in de U-vormige steun. Zorg ervoor dat de wapening rust op de basis van de stop.
   3.Houd het wapeningstaal in een rechte hoek (90°) ten opzichte van het voorste messenblok en schroef het eruit stop totdat deze net de wapening raakt. Eenmaal ingesteld, heeft de stooer geen behoefte meer verdere aanpassing tijdens het zagen van wapening met dezelfde diameter, maar dit moet wel zo zijn opnieuw instellen voor een wapening van een ander formaat.

Let op: Als u de stop niet correct instelt, zal dit leiden tot overmatige slijtage

het snijblok en kan ertoe leiden dat het afgesneden uiteinde naar buiten vliegt.

Snijden

1. Steek het wapeningstaal tussen de stop en het voorste messenblok en zorg ervoor dat dit zo is goed in de U-vormige steun zit.
2. Haal de trekker over en houd deze ingedrukt terwijl de zuiger naar voren beweegt en de wapening wordt uitgevoerd is gesneden. (Als de schakelaar op een tussenpunt wordt losgelaten, stopt de zuiger.)
3. Wanneer het snijden is voltooid, laat u de schakelaar los. Zuiger trekt automatisch terug. (Merk op dat de schakelaar pas opnieuw kan worden geactiveerd als de zuiger volledig is ingetrokken.)

Aandachtspunten

1. Wees vooral voorzichtig bij het afknippen van korte stukken (30 cm of minder).

Het afgeknipte uiteinde heeft de neiging eruit te vliegen.

Let op: Vliegende uiteinden vormen een gevaar voor al het personeel in de omgeving. Rechtop veiligheidsschermen.

1. Dek de ventilatieopeningen niet af.

Let op: als evenementen gedekt zijn, De motor raakt oververhit en kan doorbranden.

1. Als de temperatuur van de hydraulische olie de 70 ° (158 F) overschrijdt, neemt het vermogen af. Laat het apparaat afkoelen voordat u het gebruik hervat. (Wees bijzonder voorzichtig bij het zomer, wanneer het aluminium pomphuis sneller opwarmt.)

2. Als er een vermogensdaling wordt waargenomen en de motor ongewoon heet is, controleer dan de koolstof borstel.

3. Als de zuiger er ooit niet in slaagt volledig terug te trekken, drukt u op het achterste messenblok achteruit om de piton handmatig in te trekken.

Let op: Gebruik hiervoor een wapening of een plat metalen staaf. Duw nooit op de snijder blokkeer met elk deel van de hand, zelfs als u handschoenen draagt.

Zodra de zuiger is ingetrokken, trekt utrelkerschakelaar lang genoeg tot gedeeltelijk in voorwaartse zuiger. Koppel het apparaat los. En controleer de zuiger en behuizing op opgehoopt stof en ijzervijlsel dat de zuiger kan blokkeren. Na

schoonmaken, de zuiger trekt nog steeds niet automatisch terug wanneer deze volledig is uitgeschoven, de De zuiger zelf kan beschadigd raken. Retourneer het apparaat naar een erkende agent reparatie.

Snijblokken

Controleer vóór gebruik altijd of de twee bouten van elk messenblok goed vastzitten goed vastgedraaid. Het gebruik van een los blok zal resulteren in schade aan het blok en huisvesting. Controleer ook de staat van de messenblokken. Als een van beide snijkanten bot is of afgebroken, verwijder de bevestigingsbouten en draai beide blokken zodat er twee nieuwe zijn randen in gebruik komen. Vervang de bouten en draai ze vast (elk blok heeft er vier snijkanten)

Wanneer alle vier de snijkanten zijn gebruikt of als een van de blokken gebarsten is of anders beschadigd, vervang beide blokken.

Let op: Een los of gebarsten blok kan leiden tot letsel voor de gebruiker.

Schoonmaak

Reinigingsmesje na gebruik.

Let op: Draag handschoenen om de handen te beschermen tegen metaalsplinters. Gebruik geen luchtpistool, kan het stralen met lucht ervoor zorgen dat er metaalvijlsel en/of stof in de ogen terechtkomt en ademhalingssysteem.

1. Koppel het apparaat los.
2. Veeg of borstel al het vuil en metaalvijlsel weg. Besteed bijzondere aandacht aan de onderste helft van de zuiger, waar vuil zich gemakkelijker ophoopt.

Controle van het oliepeil

Omdat de messen hydraulisch worden bediend, moet het oliepeil worden gecontroleerd met regelmatige tussenpozen, bij voorkeur elke dag. Het niet op peil houden van de olie het juiste niveau resulteert in een drukval en verlies aan snijkracht.

Let op: Hydraulische olie is licht ontvlambaar. Uit de buurt houden van vonken en naakte vlam. Niet roken.

Let op: Hydraulische olie kan ontstekingen aan de ogen en de huid veroorzaken. Als ingenomen, zal het diarree en braken veroorzaken.

Bij oogcontact minimaal 15 minuten met schoon water spoelen een arts raadplegen. In geval van huidcontact, grondig wassen met zeep en water.

Bij inslikken onmiddellijk een arts raadplegen. Niet opzettelijk braken opwekken.

1.Olie moet warm maar niet heet zijn. Verwarm het apparaat als het koud is.
2. Pas de stop aan en maak drie of vier sneden, waarbij u precies op welk punt noteert de wapening breekt feitelijk.
3. Knijp een kort stuk wapening in en stop net voordat het afbreekt. Koppel het apparaat los van stroombron.
4. Draai de unit, terwijl de gedeeltelijk afgesneden wapening op zijn plaats zit, zodat de olieplug zit bovenste. (Als het apparaat heet is, laat het dan afkoelen.)
5. Verwijder de olieplug en afdichtingsring (verpakking)

Let op: Verwijder de olieplug nooit als de unit heet is, anders spuit er olie uit. 6. Controleer of de olie gelijk staat met de onderkant van het pluggat. (Dat wil zeggen dat de pompbehuizing vol is tot aan de rand). Als het oliepeil te laag is, vul dan hydraulische olie van gewicht 20 bij

anti-schuim en anti-slijtage eigenschappen. (ISO-viscositeitsklasse VG46. Bijv

Shell olie tellus 46, mobil olie DTE-25 OF Esso uni power SQ46.)

1. Haal na het bijvullen de lucht uit het systeem. Kantel de frees voorzichtig in de lengte en breng het terug naar een vlakke positie. Opnieuw bijvullen en in de tegenovergestelde richting kantelen. Herhaal dit proces totdat alle lucht is afgezogen.

Verzorging: De snijder kan niet goed functioneren als de olie luchtbellen bevat.

1. Vervang de afdichtingsring (pakking) en plug. Sluit de snijder aan op de stroombron en serveer wapening volledig.

Olie vervanging

De hydraulische olie moet minimaal één keer per jaar worden ververst. Eerder als het ziet er vies uit.

1. Koppel het apparaat los van de stroombron. Verwijder de olieplug en pakking. Draai de snijder over en tap de olie af in een geschikte opvangbak. Wanneer de olie niet langer wegvloeit, Kantel het apparaat naar achteren, zodat de olie die in het zuigerhuis zit, kan weglopen. Wanneer behuizing leeg is, kantel het apparaat in de tegenovergestelde richting om het residu te legen het pomphuis.
2. Vul het apparaat langzaam met verse olie, terwijl het afvoergat bovenaan zit. Stekker vervangen en lichtjes vastdraaien. Sluit het apparaat aan op de stroombron en beweeg zuiger twee of vooruit drie keer. Koppel het apparaat los en verwijder de olieplug. Oliepeil bijvullen en vervangen plug.
3. Volg ten slotte de procedure voor het controleren van het oliepeil.

Opmerking: Voer hydraulische olie af in overeenstemming met de plaatselijke regelgeving. Niet doen in de zee, rivier, meer of afvoeren gieten.

Vastheid van de bout

Controleer één keer per week of na elke 500 zaagsneden of alle bouten goed vastzitten, vooral de bouten waarmee de behuizing aan de cilinder is bevestigd. Losse bouten zijn het gevolg bij machtsverlies.

Koolborstels

Inspecteer de twee koolborstels minimaal één keer per twee maanden. (normaal

De levensduur van de borstel bedraagt 200 uur.)

Zorg: Versleten borstels leiden tot vermogensverlies en kunnen ervoor zorgen dat de motor heet wordt

en onherstelbare schade aan de commutator van het anker veroorzaken.

1. Koppel het apparaat los
2. Schroef beide borstelkappen los en trek de koolborstels eruit.
3. Vervang de borstels als ze minder dan 6 cm lang zijn.

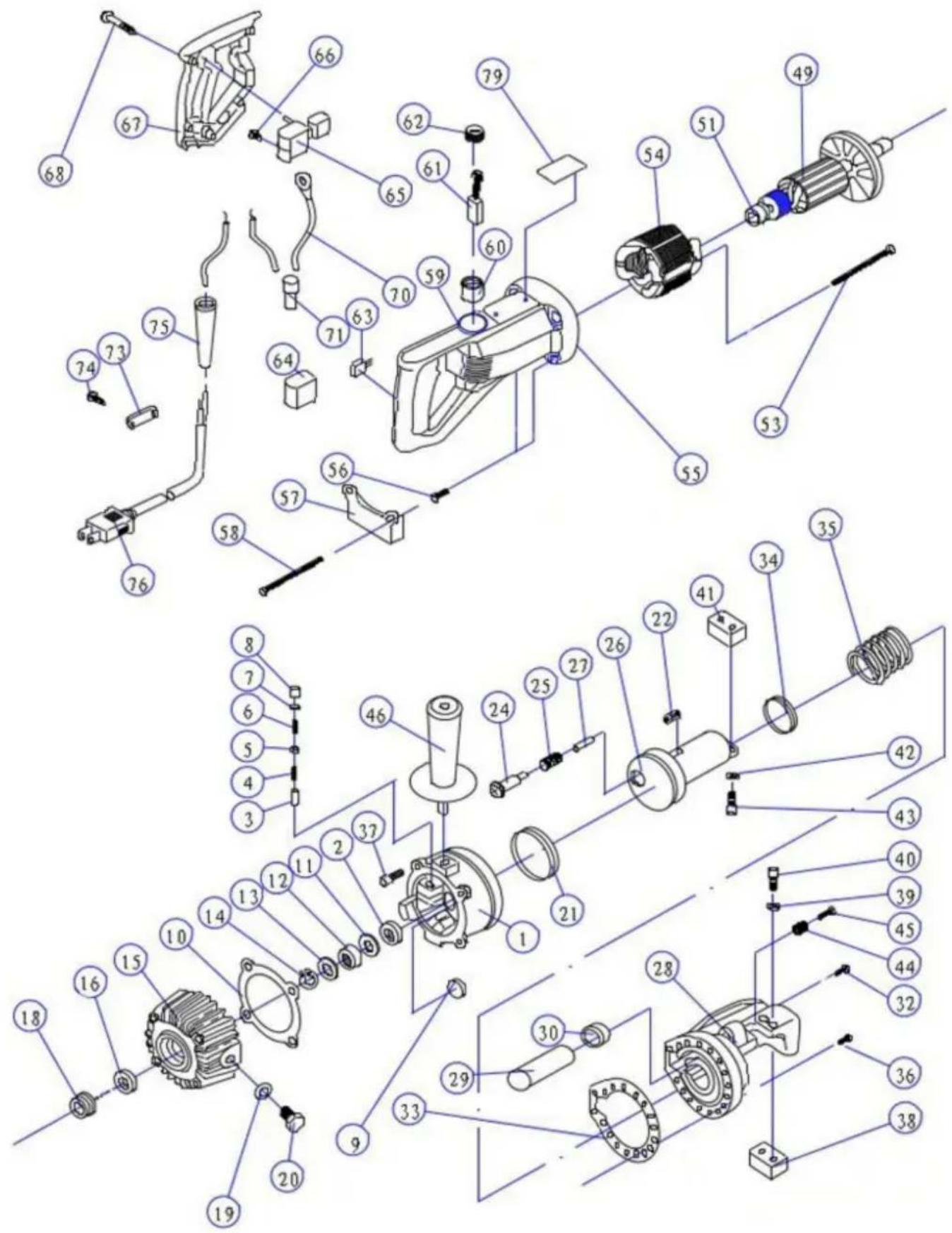

RC-16 Draagbare wapeningsnijder Onderdelenlijst

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
