GEBRUIKSAANWIJZING VC60MS Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

GROENTESNIJDER

Model:VC60MS

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

	Waarschuwing:omhet risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU.Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
	FCC-informatie:LETOP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijkeinterferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusiefinterferentie die ongewenste werking kan veroorzaken.WAARSCHUWING:Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken. Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiofrequenties veroorzaken.communicatie. Er is echter geen garantie datinterferentie zal niet optreden in een bepaalde installatie. Als ditproduct veroorzaakt schadelijke interferentie met radio of televisieontvangst, die kan worden bepaald door het product uit te schakelenen verder wordt de gebruiker aangemoedigd om te proberen de fout te corrigerenverstoring door een of meer van de volgende maatregelen.· Heroriënteer of verplaats de ontvangstantenne.· Vergroot de afstand tussen het product en de ontvanger.· Sluit het product aan op een stopcontact op een ander circuit dandatgene waarop de ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus voorbijstand.

Beste klant,

Bedankt voor de aankoop van dit apparaat. Neem even de tijd voordat u het apparaat in gebruik neemt en lees het volgende Gebruiksaanwijzing.

1. Beoogd gebruik

1.1 Deze machine is uitsluitend ontworpen voor commercieel gebruik en mag niet worden gebruikt voor huishoudelijk gebruik.
1.2De machine is niet bedoeld voor het verwerken van vlees, huid, schelpen of vis weegschaal. Gebruik deze machine niet om groente of fruit met noten of taaie huid. Anders kan dit leiden tot schade aan de machine, eigendommen of persoonlijk letsel.
1.3De machine is bedoeld voor commercieel en binnenshuis gebruik door getrainde en bekwaam personeel dat bekend is met deze instructies.

De machinebehuizing is gemaakt van aluminium en roestvrij staal voor eenvoudig reiniging en onderhoud. Het heeft veiligheidsvoorzieningen die voldoen aan de toepasselijke veiligheidsrichtlijnen.

2. Veiligheidsvoorschriften

2.1 Veiligheidsvoorschriften

2.1.1 Dit apparaat is uitsluitend bedoeld voor commercieel gebruik en mag niet worden gebruikt voor huishoudelijk gebruik.

2.1.2 Het apparaat mag alleen worden gebruikt voor het doel waarvoor het is bedoeld. bedoeld en ontworpen. De fabrikant is niet aansprakelijk voor enige schade veroorzaakt door een onjuiste bediening en oneigenlijk gebruik.

2.1.3 Houd het apparaat en de stekker uit de buurt van water en andere vloeistoffen. andere vloeistoffen. Mocht het apparaat in het water vallen, Haal onmiddellijk de stekker uit het stopcontact en gebruik het apparaat niet totdat de apparaat is gecontroleerd door een gecertificeerde technicus. Het niet opvolgen Deze instructies kunnen levensgevaarlijk zijn.

2.1.4 Probeer nooit zelf de behuizing van het apparaat te openen.

2.1.5 Steek geen voorwerpen in de behuizing van het apparaat.

1.1.6 Raak de stekker niet aan met natte of vochtige handen.

2.1.7 Gevaar voor elektrische schokken! Probeer het apparaat niet te repareren zelf. Bij storingen dienen reparaties te worden uitgevoerd door gekwalificeerde alleen voor personeel.

2.1.8 Gebruik nooit een beschadigd apparaat! Koppel het apparaat los van de netstroom. stopcontact en neem contact op met de verkoper als het stopcontact beschadigd is.

2.1.9 Dompel de elektrische onderdelen van het apparaat niet onder in water of andere vloeistoffen vloeistoffen. Houd het apparaat nooit onder stromend water.

2.1.10 Controleer regelmatig de stekker en het snoer op eventuele schade. Als de stekker of netsnoer is beschadigd, moet deze door een servicecentrum worden vervangen agent of personen met vergelijkbare kwalificaties om gevaar of letsel te voorkomen.

2.1.11 Zorg ervoor dat het snoer niet in contact komt met scherpe of hete voorwerpen. voorwerpen en houd het uit de buurt van open vuur. Trek bij het uit het stopcontact trekken van de stekker altijd aan de stekker en niet aan het snoer.

2.1.12 Zorg ervoor dat het snoer (of verlengsnoer) zo is geplaatst dat het geen struikelgevaar opleveren.

2.1.13 Houd het apparaat altijd in de gaten als u het gebruikt.

2.1.14 Let op! Zolang de stekker in het stopcontact zit, is het apparaat ingeschakeld. aangesloten op de stroombron.

2.1.15 Schakel het apparaat uit voordat u de stekker uit het stopcontact trekt.

2.1.16 Draag het apparaat nooit aan het snoer.
2.1.17 Gebruik geen extra apparaten die niet bij de levering zijn inbegrepen. apparaat.
2.1.18 Sluit het apparaat alleen aan op een stopcontact met de juiste spanning en de frequentie die op het etiket van het apparaat vermeld staat.
2.1.19 Sluit de stekker aan op een gemakkelijk toegankelijk stopcontact, zodat dat in het geval van

noodgeval kan het apparaat direct worden losgekoppeld. Om volledig Schakel het apparaat uit. Trek de stekker uit het stopcontact.

2.1.20 Schakel het apparaat altijd uit voordat u de stekker uit het stopcontact haalt.
2.1.21 Gebruik nooit andere accessoires dan die welke door de fabrikant worden aanbevolen. fabrikant. Als u dit niet doet, kan dit een veiligheidsrisico vormen voor de gebruiker en kan het apparaat beschadigen. Gebruik alleen originele onderdelen en accessoires.

2.1.22 Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of gebrek aan ervaring en kennis.

2.1.23 Dit apparaat mag niet worden gebruikt door kinderen jonger dan 18 jaar. omstandigheden.

2.1.24 Houd het apparaat en het snoer buiten bereik van kinderen.

2.1.25 Haal altijd de stekker uit het stopcontact als u het apparaat niet gebruikt. onbeheerd is of niet in gebruik is, en vóór montage, demontage of reiniging.

2.1.26 Laat het apparaat nooit onbeheerd achter tijdens gebruik.

2.2 Speciale veiligheidsvoorschriften

2.2.1 Het apparaat is bedoeld voor commercieel en binnenshuis gebruik door opgeleide vakmensen. en bekwaam personeel dat bekend is met deze instructies.
2.2.2Deze machine is ontworpen voor het snijden van groenten of fruit in restaurants, kantines en soortgelijke horecagelegenheden.
2.2.3 Elk ander gebruik kan leiden tot schade aan het apparaat of persoonlijke blessure.
2.2.4 Plaats het apparaat niet op een verwarmingselement (benzine, elektrisch, houtskoolfornuis, enz.). Houd het apparaat uit de buurt van hete oppervlakken en open vuur. Gebruik het apparaat altijd op een vlakke, stabiele, schone,

hittebestendig en droog oppervlak.

2.2.5Gevaar voor letsel! Voorzichtigheid is geboden bij het bedienen of reinigen. beschermende handschoenen (niet meegeleverd) indien nodig.

2.2.6 Let op! Leid het netsnoer indien nodig veilig weg, zodat voorkomen dat u onbedoeld struikelt of valt.

2.2.7Gebruik het apparaat niet voordat het goed in elkaar is gezet.

2.2.8 Dit apparaat is niet bedoeld om te worden bediend door middel van een externe timer of apart afstandsbedieningssysteem.

2.2.9 Omzeil nooit de veiligheidsvergrendelingen van het apparaat.

2.2.10 WAARSCHUWING: Schakel het apparaat ALTIJD uit en haal de stekker uit het stopcontact. elektrische voeding uit voordat u deze schoonmaakt, onderhoudt of opbergt.

2.2.11 WAARSCHUWING: Houd ALTIJD uw handen, lang haar en kleding uit de buurt van de bewegende delen.

2.2.12WAARSCHUWING: Wees uiterst voorzichtig bij het hanteren van het snijblad. beschermende handschoenen (niet meegeleverd) indien nodig.

2.2.13 Zorg voor minimaal 15 cm ruimte rondom het apparaat voor ventilatie doel tijdens gebruik.

2.2.14 Was het apparaat niet met water of waterstraal. Wassen met water kan lekkage veroorzaken en het risico op een elektrische schok vergroten. Geen onderdelen zijn vaatwasserbestendig.

2.2.15 Verplaats het apparaat niet terwijl het in werking is. Haal de stekker uit het stopcontact. Houd het apparaat vast aan de onderkant als u het verplaatst.

2.2.16Bij het verplaatsen of vervoeren van de apparaat vanwege zwaar gewicht. Met minimaal 2 personen of met behulp van een karretje voor assistentie. Beweeg de machine langzaam, voorzichtig en laat hem nooit overhellen 45°.

2.2.17 Dit apparaat is voorzien van een snoer met een aardingsdraad met een geaarde stekker, de stekker moet in een stopcontact worden gestoken dat goed is geïnstalleerd en geaard.

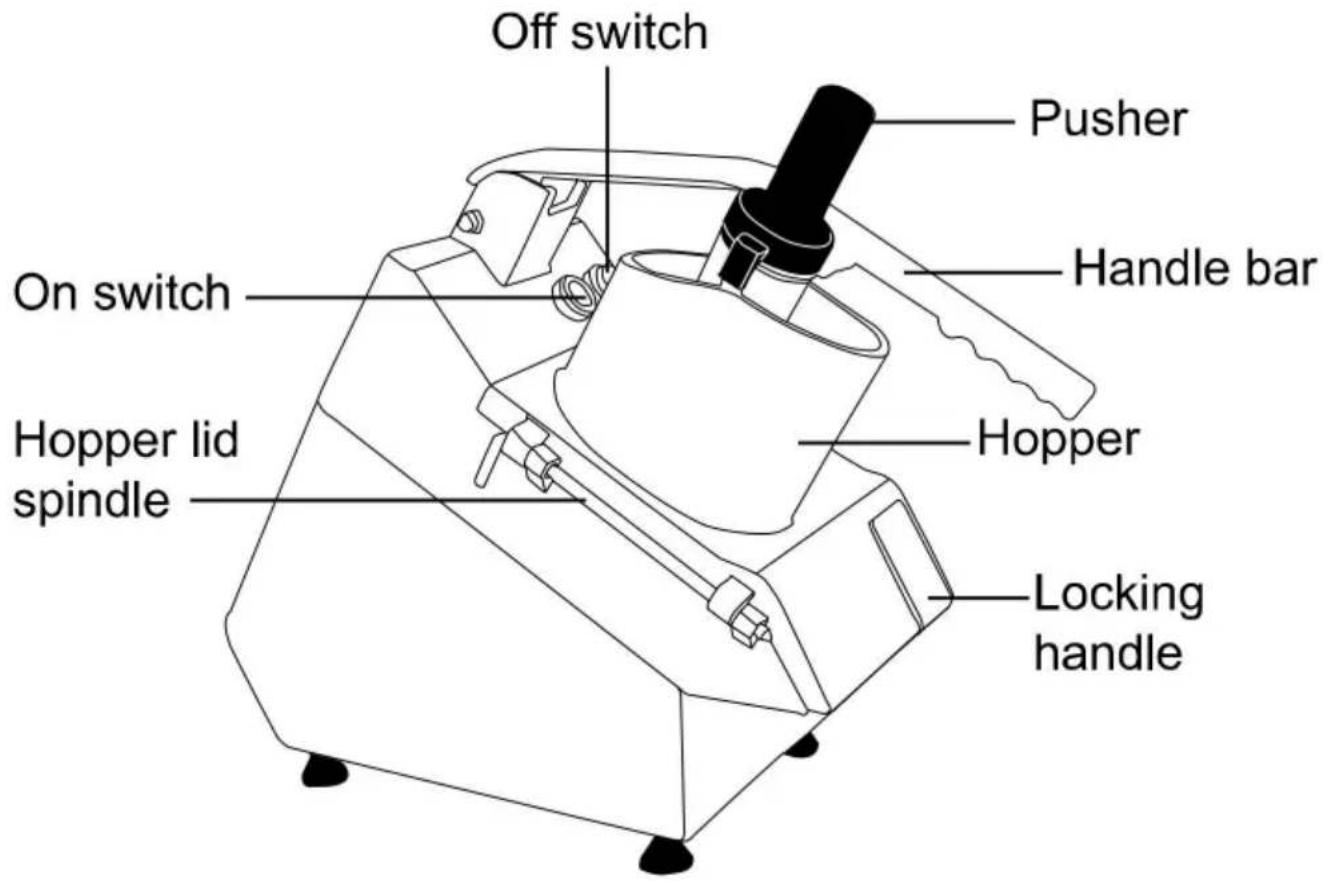

3.1 Onderdelen van de beschrijving

Off switch Pusher Handle bar On switch Hopper lid spindle Hopper Locking handle

3.2 Belangrijkste technische parameters

MODELVERMOGEN		SPANNING
VC60MS	550W	220V-240V~ 50/60Hz, 115V~ 60Hz

4.INLEIDING

4.1Voorbereiding voor het eerste gebruik

4.1.1 Controleer of het apparaat onbeschadigd is. In geval van

Bij schade dient u onmiddellijk contact op te nemen met uw leverancier en mag u het apparaat NIET gebruiken.

4.1.2 Verwijder al het verpakkingsmateriaal en de beschermfolie (indien van toepassing). Bewaar de verpakking voor toekomstige opslag.

4.1.3 Maak het apparaat schoon, zie: 4.6 Reinigen.

4.1.4 Plaats het apparaat op een vlakke en stabiele ondergrond, tenzij anders vermeld. anders.

4.1.5 Zorg ervoor dat er voldoende ruimte rond het apparaat is voor ventilatiedoeleinden.

4.1.6 Plaats het apparaat zodanig dat de stekker altijd bereikbaar is. keer.

4.1.7 Zorg ervoor dat de waarden van de stopcontacten overeenkomen met de specificaties staat vermeld op het typeplaatje.
4.1.8Zorg ervoor dat de machine is aangesloten op een aardingssysteem.
4.1.9 Zelfs als er veiligheidssystemen op de machine zijn geïnstalleerd, moet u voorkomen dat nader bewegende delen met de handen en raak de machine niet aan met natte of vochtige handen.
4.1.10 Het wordt ten zeerste aanbevolen dat de operator contact opneemt met de aftersalesafdeling centrum als er een probleem of storing is opgetreden. Neem alstublieft niet de machine te demonteren of te vervangen door niet-geautoriseerde onderdelen.

4.2 De fabrikant is niet aansprakelijk voor de volgende gevallen:

4.2.1 Als de machine wordt gemanipuleerd of er veiligheidsfuncties zijn geïnstalleerd door niet-geautoriseerd personeel.
4.2.2Als de componenten worden vervangen door niet-geautoriseerde onderdelen.
4.2.3Als de instructies in deze handleiding niet zorgvuldig worden opgevolgd.
4.2.4Als de oppervlakken van de machine met een ongeschikte stof of oplosmiddel.

4.3 Veiligheidsvoorzieningen

4.3.1 Microschakelaar: De microschakelaar is voorzien van een magneetmechanisme.

Het apparaat stopt automatisch wanneer het bovendeksel of het uitlaatdeksel wordt geopend. geopend tijdens de werking.

4.4INSTALLATIE

4.4.1 In- en uitpakken
4.4.1.1 Verwijder alle verpakkingsmaterialen. Bewaar de verpakking voor toekomstig gebruik. opslag.
4.4.1.2 Controleer of de pakketten die u hebt ontvangen de volgende items bevatten: groentesnijder, vijf standaard snijschijven (één schijf is uitgerust met apparaat), uitwerper, borstel, duwer, gebruiksaanwijzing.
4.4.1.3 Nadat u alle accessoires hebt uitgepakt, legt u ze op een vlakke en stabiele ondergrond. oppervlak.
4.4.1.4Zorg ervoor dat de inhoud van de levering compleet is en vrij van eventuele

schade. Als u merkt dat er onderdelen ontbreken of schade vertonen, gebruik de apparaat, maar neem contact op met uw dealer.

4.4.1.5 Reinig de schijf, de afvoerschijf en andere onderdelen die in contact komen met voedsel. LET OP! Het blad van de schijf is erg scherp. (Gebruik indien nodig handschoenen, deze worden niet meegeleverd)

4.4.1.6 Plaats het apparaat zodanig dat de stekker altijd in het stopcontact zit. toegankelijk.

4.4.2 Installatiegebied

De geselecteerde machinewerkinstelling moet voldoende verlicht zijn en een stopcontact. De werkplek moet voldoende groot zijn, perfect

vlak en droog. De machine moet worden geïnstalleerd in een niet-explosieve omgeving. omgevingen. In ieder geval moet de installatie worden uitgevoerd met inachtneming van rekening houden met alle geldende industriële veiligheidsvoorschriften.

4.4.3 Elektrische aansluiting

GEVAAR-LET OP: De elektrische aansluiting op het stopcontact moet bediend door vakkundig personeel.

Controleer of het aardingssysteem van de plant perfect werkt. Zorg ervoor dat de netspanning (V) en de frequentie (Hz) overeenkomen met die van de machine waarden (raadpleeg het identificatieplaatje van de machine en het bedradingsschema). machine is uitgerust met een elektrische kabel met stekker. Sluit de machine in een hoofdwandschakelaar met differentieel.

4.5 BEDIENING

4.5.1 Bediening

4.5.1.1 Plaats het apparaat zo dat de aan/uitschakelaar naar de gebruiker is gericht.

4.5.1.2 Steek de stekker in het stopcontact.

4.5.1.3 Schakel het apparaat IN door op de "GROENE" knop van het apparaat te drukken. AAN/UIT-schakelaar.

4.5.1.4 Leg de groente of het fruit in de wagen en

Pas de pers aan om de materialen stevig vast te houden

plaats. Zorg ervoor dat de materialen tegen de stopplaat worden geplaatst.

4.5.1.5Zodra het vlees is gesneden, schakelt u het apparaat UIT door op de knop te drukken de "RODE" knop van de AAN/UIT-schakelaar.

4.5.2 Schijven op de machine plaatsen

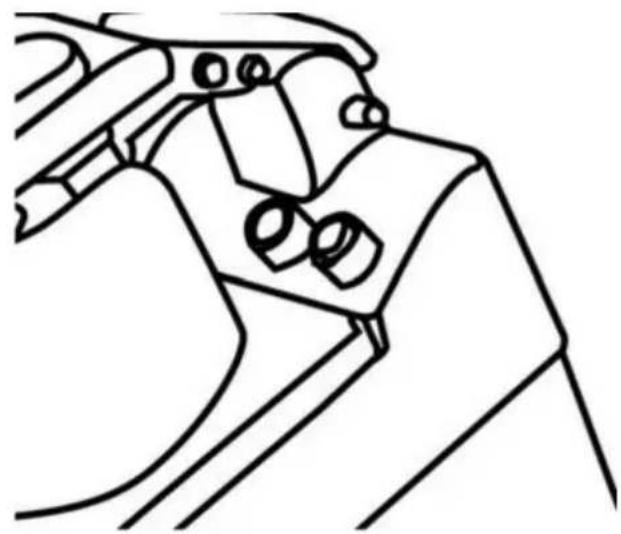

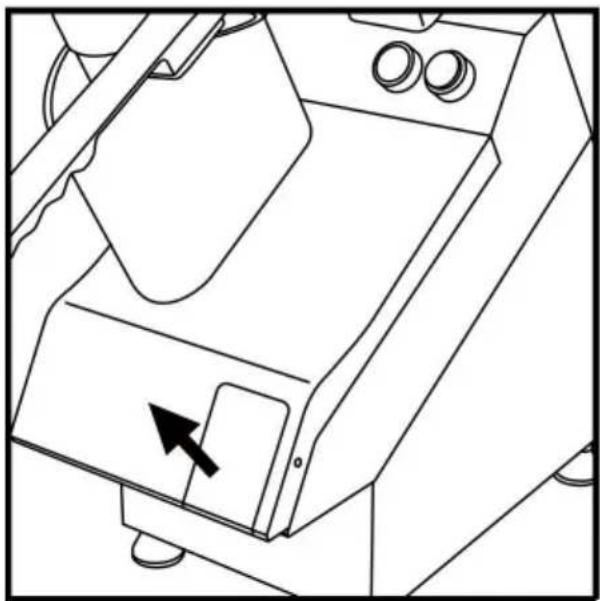

4.5.2.1 Til de hendel omhoog zoals afgebeeld in figuur 1 en open het deksel.
4.5.2.2 Plaats de ejector correct.
4.5.2.3 Plaats de juiste schijf, haak de schijven in de juiste positie.
4.5.2.4 Sluit het deksel en de handgreep.

LET OP! Het blad van de schijf is erg scherp. (Gebruik indien nodig handschoenen,

(niet meegeleverd)

4.5.3 Configuratie en accessoires

SCHIJFKEUZE VOOR GROENTESNIJDER
	AFBEELDING	ONDERDEELNR.	MAAT
Versnipperen		G003 X1STUKS	3 mm
		G005 X1STUKS	4,5 mm
		G007 X1STUKS	7 mm
		G010 X 1 STUKS	10mm
Snijmachine		SP002 X 1 STUKS	2 mm (drie messen)
		SP004 X 1 STUKS	4 mm (drie messen)
Duwer		1 STUKS
Borstel		1 STUKS

4.5.4 De schijven gebruiken

Controleer voor het starten altijd de reinheid van de snijkamer, de aandrijfspindel, de uitwerper en de snijschijven.

4.5.4.1 Snijden, versnipperen en raspen

4.5.4.1.1 Monteer de ejector op het vlakke oppervlak van de aandrijfspil.

4.5.4.1.2 Monteer de gewenste schijf (snijden, raspen of andere opties).

4.5.4.1.3 Draai de schijf met de klok mee om de bajonet in te brengen en blijf draaien met de klok mee totdat deze de pin bereikt.

4.5.4.1.4 Om de schijf te verwijderen, draait u deze in de tegenovergestelde richting en tilt u deze op met behulp van de vingergaten aan de randen van de schijf.

4.5.4.1.5 Sluit en vergrendel het deksel en de handgreep.

4.5.4.2 Chips of blokjes snijden (optie)

4.5.4.2.1 Monteer de ejector.

4.5.4.2.2 Monteer de chips/dobbelsteenschijf in de behuizing en controleer of deze correct is bevestiging (het montagegebied moet schoon zijn). De bovenrand van de chips/dobbelstenen

De schijf moet iets onder de bovenkant van de behuizing van het apparaat worden geplaatst.

4.5.4.2.3 Monteer vervolgens de snijschijf van dezelfde grootte als de chips/dobbelstenen schijf en sluit het deksel.

4.6Reiniging

4.6.1 Let op: Haal altijd de stekker van het apparaat uit het stopcontact.

stopcontact en laat het volledig afkoelen voordat u het schoonmaakt en opbergt.

4.6.2 Maak het apparaat na elk gebruik schoon om een correcte werking te garanderen en lange levensduur van het apparaat.

4.6.3 Waarschuwing: Dompel het apparaat nooit onder in water of andere vloeistoffen!

4.6.4 Reinig het apparaat, met name de schijfmontage. Alleen met een vochtige doek of spons in warm water. Verwijder grondig alle resterende etenswaren.

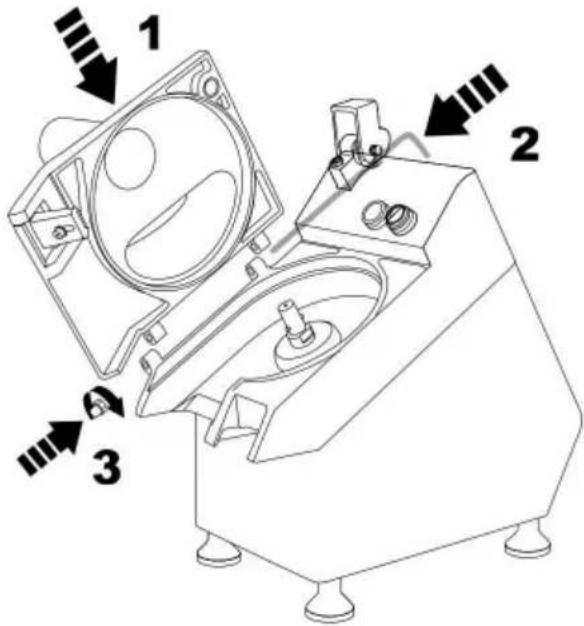

Open het deksel en maak pen 1 los zoals afgebeeld in figuur 3. Verwijder het deksel en wassen met warm stromend water. Reinig de oppervlakken met water met zeep, alcohol, niet-schurende reinigingsmiddelen of met water zonder chloor- of

stoffen op basis van soda (chloorwater, zoutzuur). Gebruik nooit

schuurmiddelen, staalwol of soortgelijke producten, omdat deze het oppervlak, de coating of de behuizing van het apparaat kunnen beschadigen. Gebruik voor het reinigen niet-giftige hygiëneproducten producten.

4.6.5Met grote voorzichtigheid behandelen.

Let op: Het is raadzaam om de schijf, de uitwerper, de trechter en de behuizing te controleren

oppervlak na elke werkcyclus op verstoppingen en resten.

4.7Opslag

4.7.1 Zorg ervoor dat alle onderdelen droog zijn voordat u het apparaat weer in elkaar zet.

Verwijder alle resten van het apparaat (incl. de wasbakken) voordat u het opbergt, koppel het I de levering en reinig het apparaat en de accessoires grondig. Gebruik

Witte vaseline-olie (of een soortgelijk product) om alle onderdelen van het apparaat te beschermen.

4.7.2Deze producten, die voornamelijk bestaan uit olieachtige stoffen en reinigingsmiddelen, en verkrijgbaar zijn in spuitcilinders voor eenvoudig gebruik, maken aluminium

oppervlakken glanzend en voorkomen vocht en corrosie.

4.7.3 Om het apparaat tegen stof te beschermen, bedek het met een doek die lucht doorlaat circulatie in het apparaat.

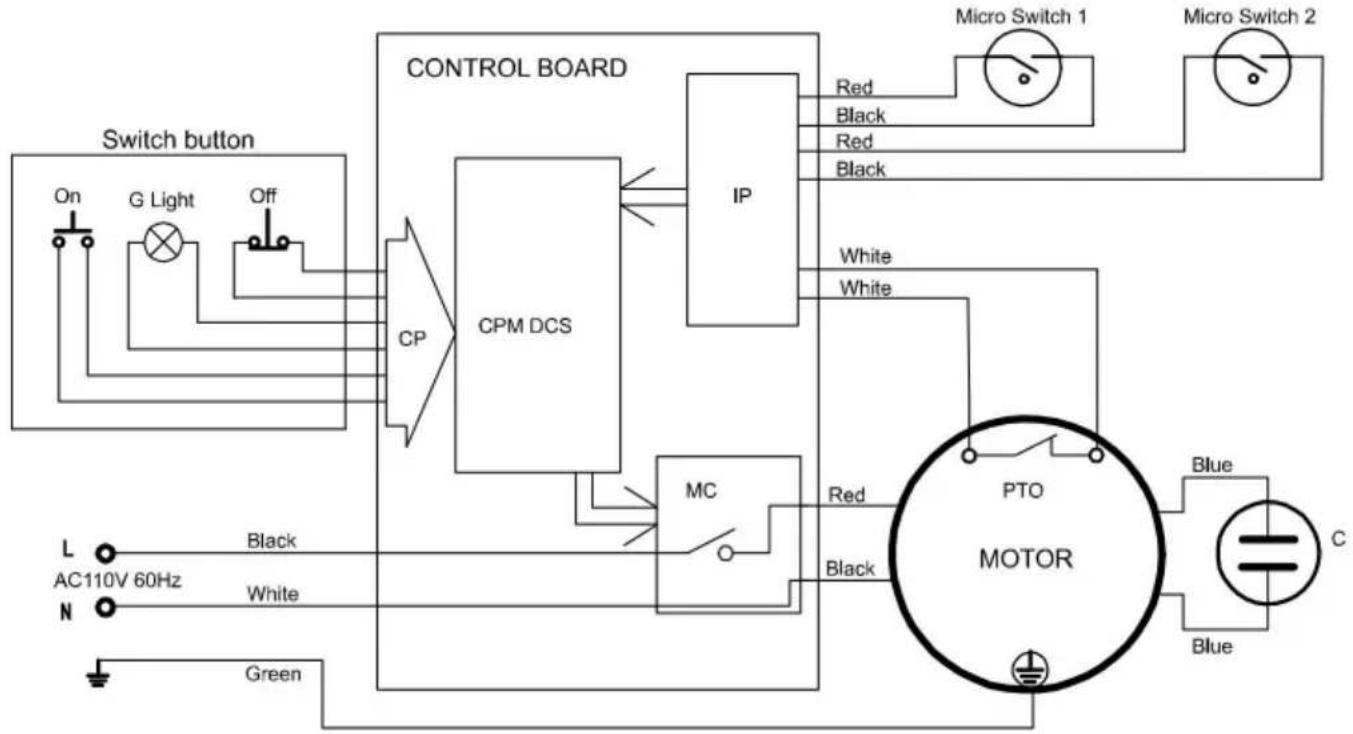

5 Schakelschema

110V\~ 60Hz


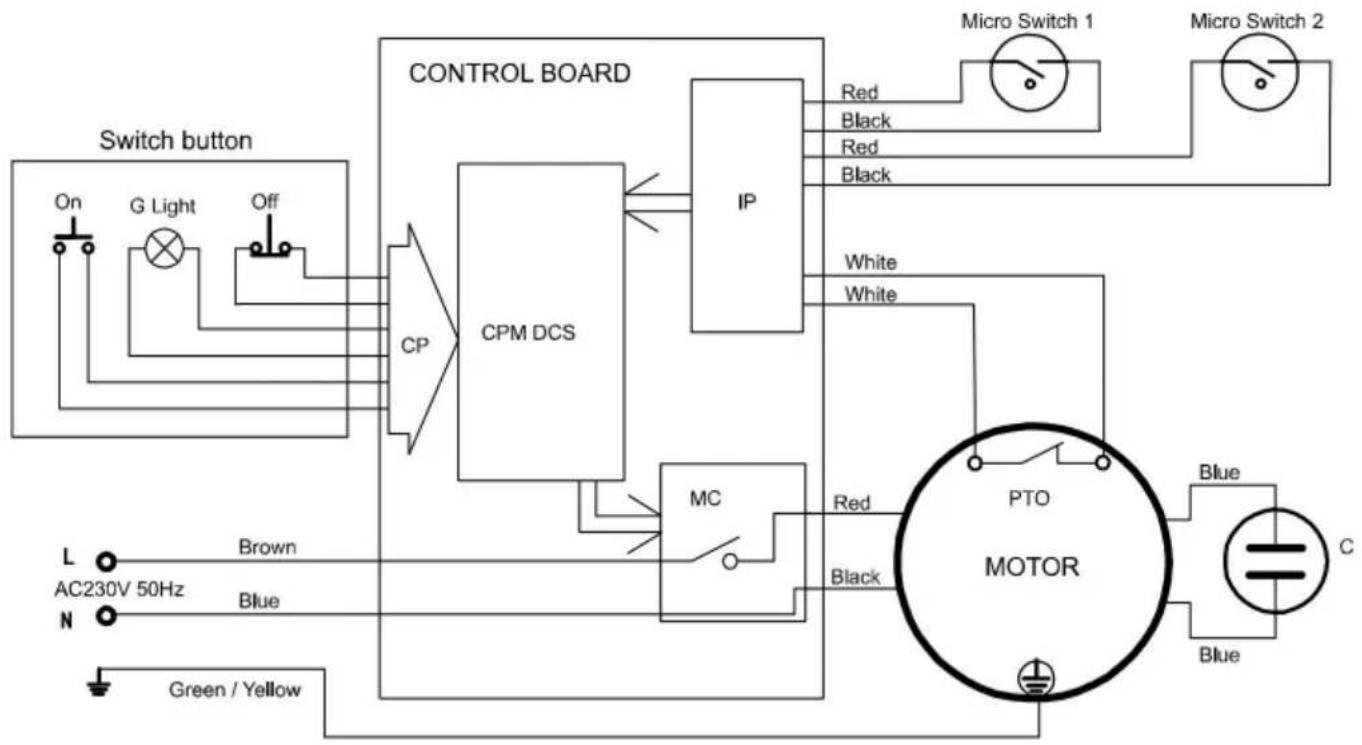

230V\~ 50Hz


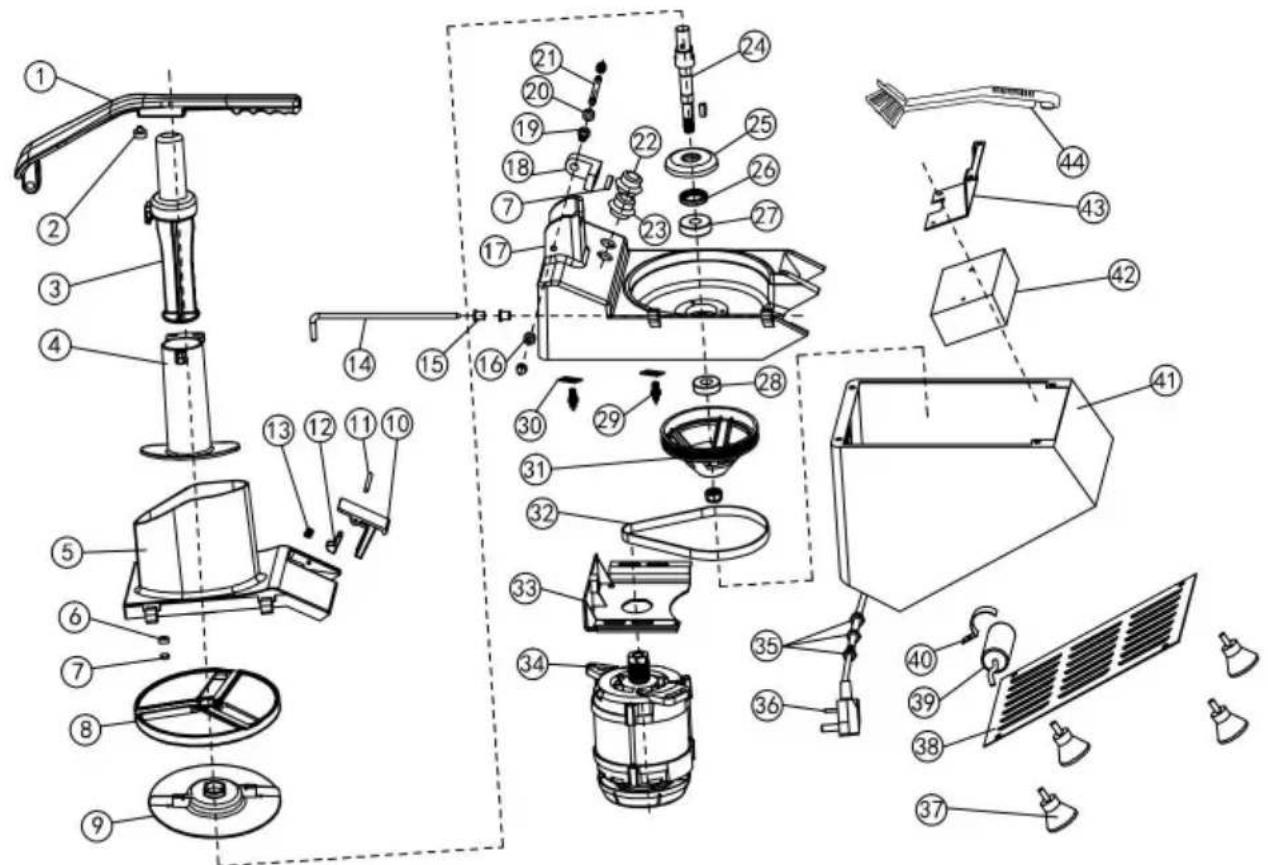

1. Exploded view en reserveonderdelenlijsten


Technische ondersteuning en e-
