GEBRUIKSAANWIJZING ERSCB-3479b Essentiel B

Dit product mag alleen incidenteel gebruikt worden in goed geïsoleerde ruimtes.

Notice d'utilisation / User guide / Bedienungsanleitung / Gebruiksaanwijzing

1 2 3 4 5

6 7 8 9

23 24 17 18 19 20 21 22 10 11 12 13 14 15 16

	FR EN DE NL

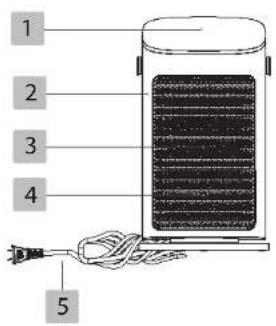

1	Bandeau de commande avec touches tactiles et afficheur	Control panel with touch-sensitive buttons and display	Bedienfeld mit Touch-Tastien und Anzeige	Bedieningspanel met touchbuttons en schem
2 Corps principal Main body Haupt Bell Hooftonderdeel
3 Sonne de l'air Air vent Lufhausians Luchtuillaat
4 Grille de protection Protective cover Schutzgitter Beschemmoster
5 Câble d'alimentation Power cord Stromkabel Voedingskabel
6	Interrupteur principal	Main switch	Haupt-schalter	Hoodi-schakelaar
7	Poignée de transport	Carrying handle	Transportgriff	Transporthandgreep
8	Grille de protection antère avec filtre anti-poussaire	Rear protective cover with dust filter	Hinteres Schutzgitter mit Anti-Stsub-Filter	Boschemmoster achterzilde met antistoffiller
9	Base	Base	Sockel	Voet

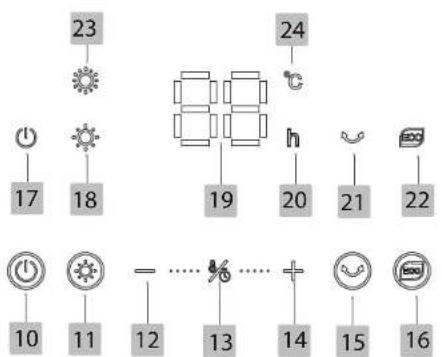

10	Bouton masche/arêt	On/Off button	Ein-/Aus-Taste	Aan-uit-knop
11	Bouton de sélection de la puissance	Power selector knob	Taste zur Auswahl der Leistungssufe	Keuzeknop van het vermagen
12	Bouton -	- button	Minustrates (-)	Knop -
13	Bouton de réglage de la température/minuterie	Temperature/timer control button	Einstelltaste für Temperatur/Zeitschalluhr	Knop temperatuumregeling/timer
14	Bouton +	- button	Plustaste (-)	Knop +
15	Bouton oscillation	Oscillation button	Oszillationstaste	Oscillatieknop
16	Bouton mode Eco	Eco mode button	Taste für Eco-Modus	Knop ecomodus
17	Voyant de voille	Standby light	Kontrolleuchte Beretschaftszustand	Stand-bylampje
18	Voyant de basse puissance	Low power light	Kontrolleuchte niedrige Leistungsstufe	Lampje laag vermogen
19	Attichage de la température/minuterie	Temperature/timer display	Anzege Temperatur/Zeitschalluhr	Temperatuunweergave/timer
20	Voyant de minuterie	Timer light	Kontrolleuchte Zeitschalluhr	Timerlampje
21	Voyant de fonction oscillation	Oscillation function light	Kontrolleuchte Oscillation	Lampje oscillatiefunctie
22	Voyant du mode Eco	Eco mode light	Kontrolleuchte Eco-Modus	Lampje ecomodus
23	Voyant de haute puissance	High power light	Kontrolleuchte hohe Leistungsstufe	Lampje hoog vermogen
24	Voyant de température	Temperature light	Kontrolleuchte Temperatur	Temperatuurlampje

U hebt een product von het merk Essenbiel b gekocht en we danken u daarvoor.

Wij besteden veel zong dan de BETROUWBAARHEID, het GEBRUIKSGEMAK en het

DESIGN van onze producten.

Wij hopen dat deze ventilatorkachel volledig aan uw verwachtingen voldoes.

overzicht

uw product 29

Inhoud van de doos 29

reiniging en onderhoud 35

Onderhoud van het fi Iter 35

uw product

Inhoud van de doos

• 1 ventilatorkachel
- 1 gebruiksaanwijzing

• Antikantelbeveiliging
• Transporthandgreep
• Snoerlengte: 1,60 m
• Gewicht: 2,1 kg
• Geschikt voor de badkamer (bescherming IP 21)
• Geschikt voor een oppervlakte van 20 m²

producteigenschappen

Informatie-eisen voor elektrische toestellen voor lokale ruimteverwarming (EU 2024/1103)

Contactgegevens Sourcing & CréationAvenue de la Motte 59810 LESQUIN - [e-mail]
Typeaanduilding 8009158 Ventilatorkachel Essentiel B ERSCB-3479b
Item Symbool Waarde			Eenheid		Item	Eenheid
Warmteafgifte					Type warmteafgifte/regeling kamertemperatuur (selecteer één)
Nominale warmteafgifte	Pnom 2,00	00 kW			Eentrapswarmteafgifte, geen regeling van de kamertemperatuur	neen
Minimale warmteafgifte(indicatief)	Pmin 1,30	00 kW			Twee of meer handmatig in te stellen trappen, geen regeling van de kamertemperatuur	neen
Maximale continue warmteafgifte	Rmax,c 2,00	00 kW			Met mechanische regeling van de kamertemperatuur door thermostaat	neen
Stroomverbruik					Met elektronische regeling van de kamertemperatuur	ja
In de uitstand	Po 0,00	W			Elektronische regeling van de kamertemperatuur plus dag-tijdschakelaar	neen
In standby-stand	Psm 0,25	W			Elektronische regeling van de kamertemperatuur plus week-tijdschakelaar	neen
In ruststand	Pidle 0,25	W			Andere regelopties (meerdere selecties mogellijk)
In netwerkgebonden standby-stand	Pnsm	N/A	W		Regeling van de kamertemperatuur, met aanwezigheidsdetectie	neen
Standby-stand met weergave van informatie of status			neen		Regeling van de kamertemperatuur, met openraamdetectie	neen
Seizoensgebonden energie-efficient voor ruimteverwarming in de aanstand	Ns,on	91,5	%		Optie van regeling op afstand	neen
					Adaptieve regeling van de start	neen
					Beperking van de werkingstijd ja
					Zwartebolsensor	neen
					Zelflerende functie	neen
					Regelnauwkeurigheid	neen

gebruik

BELANGRIJK: voordat u het apparaat gebruikt, moet u het op een vlak en stabiel oppervlak plaatsen anders werkt de kantelbeveiliging niet.

Het apparaat niet gebruiken als het is gevallen of zichtbare tekenen van schade vertoont.

1. Controleer of de hoofdschakelaar (6) op de achterzijde van het apparaat op Uit staat. Sluit vervolgens de voedingskabel (5) aan op een stopcontact.

1. Zet de hoofdschakelaar (6) aan op Aan: er klinken twee pieptonen en het controlelampje ⏻ (17) op het bedieningspaneel gaat branden, wat betekent dat het apparaat in stand-by staat.

1. Druk op de aan-uitknop Ⓤ (10): er klinkt een pieptoon en het apparaat gaat aan op laag vermogen, wat wordt aangegeven door

Wanneer u het apparaat voor de eerste keer aanzet of wanneer u de stekker uit het stopcontact haalt en deze er opnieuw in doet, gaat het apparaat over op laag vermogen en op een temperatuur van 35 °C.

het controlelampje (18) op het bedieningspaneel.

1. Druk op de oscillatieknop (15) als u de oscillatiefunctie wilt activeren: er klinkt een pieptoon en het apparaat draait aan weerskanten; het controlelampje (21) verschijnt op het bedieningspaneel.

1. Druk op de keuzeknop van het vermogen Ⓧ (11) om het verwarmingsvermogen te regelen. Bij elke druk op de knop kunt u wisselen tussen
2. het laagste verwarmingsvermogen: controlelampje Ⓧ (18) op het bedieningspaneel;

- het hoogste verwarmingsvermogen: controlelampje (23) op het bedieningspaneel.

1. Temperatuurregeling. Drukop de knop voor de temperatuurregeling 8% (13) totdat het controlelampje °(24) oplicht en het scherm (19) knippert. U heeft nu 5 seconden om de temperatuur van uw keuze in te stellen tussen 5 en 35 °C met behulp van de knoppen +

- Op het bedieningspaneel wordt de ingestelde temperatuur en niet de kamertemperatuur weergegeven.

- Wanneer u gedurende 1 minuut geen enkele knop aanraakt, daalt de lichtsterkte van het bedieningspaneel automatisch om energie te besparen. De lichtsterkte keert weer terug naar het standaardniveau zodra u op een knop drukt.

- Als u lang drukt op de knop + (14) of - (12) gaan de cijfers sneller voorbij.

(14)

en

- (12). De temperatuur wordt automatisch na 5 seconden opgeslagen en het scherm stopt met knipperen.

1. Als de gewenste kamertemperatuur bereikt is, stopt het apparaat met werken. Het apparaat zal automatisch aangaan wanneer de temperatuur van de kamer daalt.

Let op: als de oscillatie is geactiveerd, gaat zowel de kachel als de oscillatie uit zodra de ingestelde temperatuur is bereikt. De interne ventilator blijft echter nog 60 seconden doorwerken.

1. Wanneer u klaar bent met het gebruik drukt u op de aan-uitknop (10): de kachel en de oscillatie gaan uit. De interne ventilator blijft nog 60 seconden doorwerken om het apparaat af te koelen, wat u op het bedieningspaneel kunt volgen. Na deze 60 seconden gaat het apparaat over in de stand-bymodus, wat wordt aangegeven door controlelampje (17) op het bedieningspaneel.

2. Zet de hoofdschakelaar (6) op Uit en haal de stekker uit het stopcontact.

Opmerking: zet de hoofdschakelaar niet op Uit en haal de stekker niet uit het stopcontact wanneer het apparaat nog niet in stand-by staat.

Thermische veiligheid:

Bij oververhitting van het apparaat wordt automatisch het veiligheidssysteem geactiveerd en schakelt het apparaat zichzelf uit. Zet de hoofdschakelaar op Uit, haal de stekker uit het stopcontact en laat het apparaat afkoelen. Schakel het apparaat vervolgens weer normaal in.

Ecofunctie

Met de ecofunctie kan het verwarmingsvermogen automatisch en zelfstandig worden ingesteld, dankzij een temperatuursensor die de kamertemperatuur meet. Dit is voordelig voor het energieverbruik.

1. Druk tijdens de werking van het apparaat op de Ecomodusknop (16). Het controlelampje (22) verschijnt op het bedieningspaneel.

2. Het apparaat selecteert automatisch:

3. het hoge verwarmingsvermogen als de kamertemperatuur lager is dan 18 °C;

4. het lage verwarmingsvermogen als de kamertemperatuur gelegen is tussen 18 en 25 °C;

5. de stopzetting als de kamertemperatuur hoger is 25 °C (het apparaat gaat over in stand-by).

6. Om de ecomodus stop te zetten, drukt u opnieuw op de ecomodusknop (16). De meest recent geselecteerde instellingen worden gereactiveerd.

Opmerking: behalve de selectie van het verwarmingsvermogen blijven de andere functies beschikbaar in ecomodus.

Timerfunctie

Met de timer kan een werkingsduur worden ingesteld waarna het apparaat zichzelf automatisch uitschakelt.

1. Druk op de knop voor de timerregeling 12 (13) totdat het controlelampje h (20) oplicht en het scherm (19) knippert. U heeft nu 5 seconden om de duur van uw keuze in te stellen tussen 0 en 12 uur met behulp van de knoppen + (14) en - (12).

2. Zodra de geselecteerde duur is afgelopen, schakelt het apparaat zichzelf uit en gaat het over in stand-by.

Op het bedieningspaneel wordt beurtelings de ingestelde temperatuur en de resterende tijd van de timer weergegeven.

Geheugenfunctie

Het apparaat is uitgerust met een geheugenfunctie die de laatste instellingen registreert in geval van een stroomstoring.

Deze functie werkt alleen wanneer de hoofdschakelaar (6) op Uit staat of wanneer de stekker niet in het stopcontact zit.

reiniging en onderhoud

BELANGRIJK:

- Haal de voedingskabel altijd uit het stopcontact en laat het apparaat afkoelen alvorens over te gaan tot het schoonmaken of het onderhouden ervan.

- Dompel het apparaat nooit onder in water of in een andere vloeistof.

Voor een optimale werking moet het apparaat regelmatig onderhouden worden:

• Neem de buitenkant van het apparaat af met een zachte, licht vochtige doek om stof en viezigheid te verwijderen. Gebruik nooit schurende reinigingsmiddelen (alcohol, oplosmiddel, enz.) om het apparaat schoon te maken.
• Gebruik een stofzuiger om stof uit de roosters te verwijderen.
• Controleer of het apparaat volledig droog is voordat u het weer inschakelt.
• Als het apparaat lange tijd niet gebruikt wordt, moet u het uitschakelen, de stekker uit het stopcontact halen en het bewaren op een schone en droge plek.

Onderhoud van het filter

Een regelmatig onderhoud van het fi Iter staat garant voor een optimale werking van het apparaat. Volg hiervoor onderstaande stappen:

- Verwijder het beschermrooster aan de achterzijde via de gleuf (zie afbeelding hiernaast). Op deze wijze kunt u bij het antistoffi liter aan de achterzijde van het rooster.

• Neem eventueel vuil op het fi lter en het rooster weg met een stofzuiger.
• U kunt ook, indien nodig, het fi Iter en het rooster schoonmaken met alleen water.
• Nadat u heeft gecontroleerd of het filter en het rooster volledig droog zijn, plaatst u deze terug op het apparaat:

- plaats het fi liter op de achterzijde van het beschermrooster door deze onder de gleuven te schuiven en

- klik het beschermrooster vast op het apparaat. Het beschermrooster moet in de hiervoor bedoelde gleuven passen.

Alle gegevens, tekeningen, schetsen en afbeeldingen in dit document zijn het exclusieve eigendom van SOURCING & CREATION. SOURCING & CREATION behoudt alle rechten met betrekking tot haar merken, creaties en informatie. Alle kopieën, of reproducties, met eender welk middel, worden beoordeeld en beschouwd als een vervalsing.

Dit op het apparaat aangebrachte symbool betekent dat het apparaat aan het einde van de levensduur afgevoerd moet worden volgens de voorschriften voor afgedankte elektrische en elektronische apparatuur (WEEE). Dit apparaat mag dus in geen geval bij het gewone huisafval weggeworpen

worden maar moet naar een specifi ek inzamelpunt teruggebracht worden. De gemeentes (vuilstortplaatsen) of de verkooppunten stellen inzamelsystemen en -punten tot uw beschikking. Door uw apparaat aan het einde van de levensduur in te leveren voor recycling, draagt u bij aan de milieubescherming en voorkomt u schadelijke gevolgen voor de gezondheid.

Waarborg geldig vanaf de datum van aankoop (kasticket geldt als bewijs). De garantie dekt geen gebreken of schade die voortvloeien uit een onjuiste installatie, een onjuist gebruik of de normale slijtage van het product.
