GEBRUIKSAANWIJZING MOS721TR Miogo

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.boulanger.com/info/assistance

Service Relation Clients

Avenue de la Motte

CS80137

59811 Lesquin

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....39
2. VEILIGHEIDSVOORSCHRIFTEN....41
3. MONTAGE 44
4. BESCHRIJVING VAN HET PRODUCT....46
5. VOOR HET EERSTE GEBRUIK 46
6. DAGELIJKS GEBRUIK....47
7. KLOKFUNCTIONS....50
8. GEBRUIK VAN DE ACCESSOIRES.... 51
9. EXTRA FUNCTIONS....55
10. AANWIJZINGEN EN TIPS....55
11. ONDERHOUD EN REINIGING....67
12. PROBLEEMOPLOSSING....71
13. ENERGIEZUINIGHEID....73
14. MILIEUBESCHERMING....74

Wijzigingen voorbehouden.

1. AVEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan

ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als die in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens het gebruik.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.
• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.
• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te plaatsen of verwijderen.

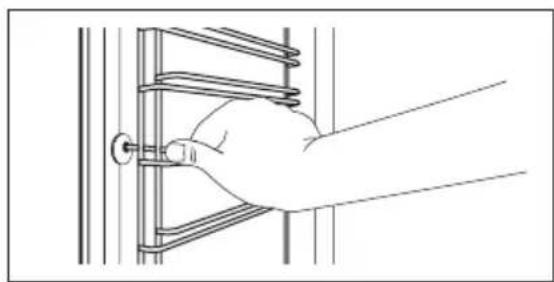

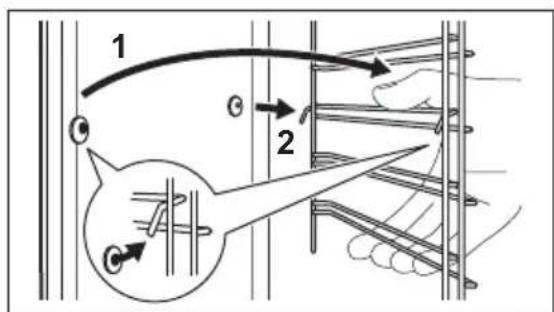

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Controleer, voordat u het apparaat monteert, of de ovendeur onbelemmerd opengaat.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.

Minimumhoogte kast

(Minimumhoogte kast onder werkblad)

590 (600) mm

Kastbreedte 560 mm

Kastdiepte 550 (550) mm

Hoogte van de voorkant van het apparaat	594 mm
Hoogte van de achterkant van het apparaat	576 mm
Breedte van de voorkant van het apparaat	595 mm
Breedte van de achterkant van het apparaat	559 mm
Diepte van het apparaat 569 mm
Ingebouwde diepte van het apparaat	548 mm
Diepte met open deur 1022 mm
Minimumgrootte ventila-tieopening. Opening ge-plaatst aan de onderkant van de achterzijde	560x20 mm
Lengte netvoedingska-bel. Kabel wordt in de rechterhoek van de ach-terzijde geplaatst	1500 mm
Bevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

- Dit apparaat wordt geleverd met een stekker en een netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W)

Sectie van de ka- bel (mm²)

maximaal 1380 3 x 0.75

maximaal 2300 3 x 1

maximaal 3680 3 x 1.5

Het aardesnoer (groene/gele kabel) moet 2 cm langer zijn dan de fase- en neutrale kabels (blauwe en bruine kabels).

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor (binnenshuis) huishoudelijk gebruik.
• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.
• Schakel het apparaat na elk gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.

• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

- Om schade of verkleuring van het email te voorkomen:

• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.

• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, bijvoorbeeld het verwarmen van de ruimte.
• Kook altijd met een gesloten ovendeur.
• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

- Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

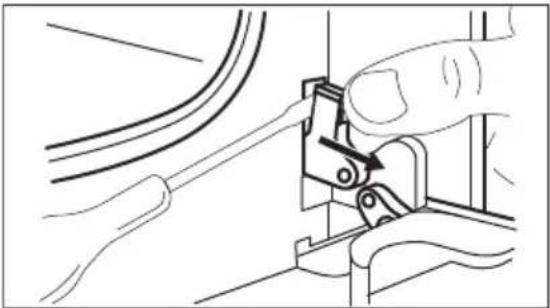

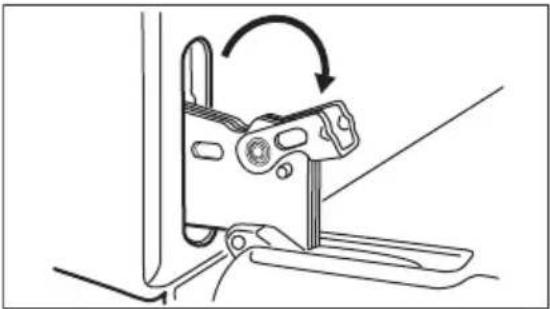

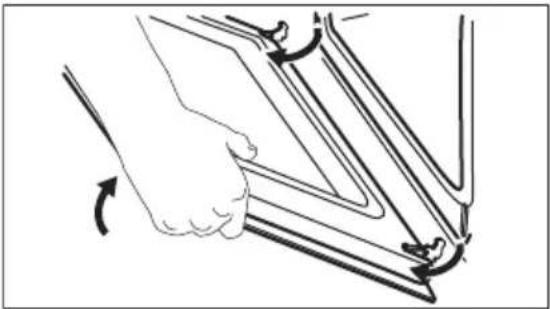

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Bereiding met stoom

WAARSCHUWING!

Gevaar voor brandwonden en schade aan het apparaat.

- Vrijgekomen stoom kan brandwonden veroorzaken:

• De deur van het apparaat niet openen tijdens de bereiding met stoom.
• De deur van het apparaat voorzichtig openen na de bereiding met stoom.

2.6 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
• Gebruik alleen lampjes met dezelfde specificaties.

2.7 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik alleen originele reserveonderdelen.

2.8 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Inbouwen

(*mm) 80 60 520 min. 550 600 20 min. 560 18 21548 114 589 594 595°-1 60 20 5 3 198 ④ 523

(*mm) 70 60 520 min. 550 20 590 min. 560 18 21548 114 589 594 595+1 60 20 5 3 198 523

3.2 Bevestiging van de oven aan de kast

4.1 Algemeen overzicht

4 63 5 72 8 17 9 10 16 11 12 15 14 13

1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Aan/uit-lampje/symbool
4 Display
5 Bedieningsknop (voor de temperatuur)
6 Temperatuurindicator/symbool
7 Indicatielampje waterreservoir
8 Waterlade
9 Verwarmingselement
10 Lamp
11 Ventilator
12 Uitsparing van de ovenruimte
13 Verwijderbare inschuifrail
14 Afvoerpijp
15 Waterafvoerklep
16 Rekstanden
17 Stoominlaat

4.2 Accessoires

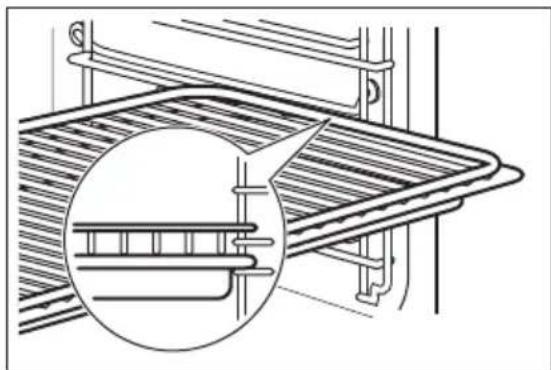

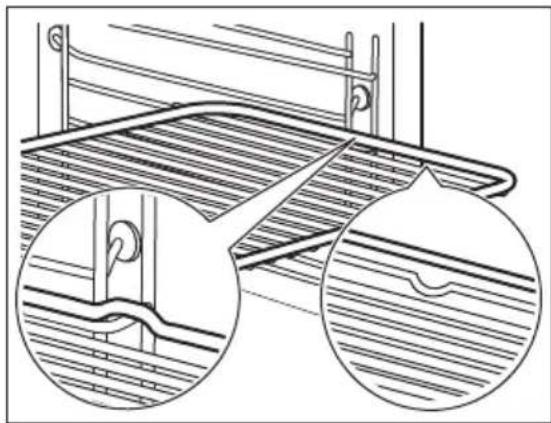

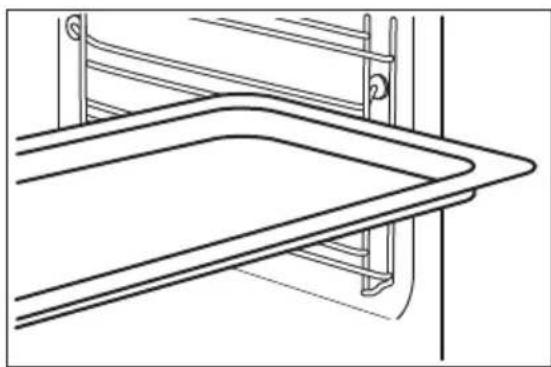

• Bakrooster
  Voor kookgerei, bak- en braadvormen.
  • Bakplaat
  Voor gebak en koekjes.

- Telescopische geleiders Met de telescopische geleiders kun je de plateaus gemakkelijker plaatsen en verwijderen.

Raadpleeg de hoofdstukken Veiligheid.

5.1 Voorafgaand aan het eerste gebruik

De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer goed is geventileerd.

Stap 1 Stap 2

Stap 3

Stel de klok in De oven reinigen Verwarm de lege oven

voor

1. , - druk hierop om de tijd in te stellen. Na ongeveer 5 seconden stopt het knippe-ren en geeft de klok de tijd weer.

2. Haal alle accessoires en verwijderbare inschuifrails uit de oven.

3. Reinig de oven en de accessoires met een zachte doek, warm water en een mild reinigingsmiddel.

4. Stel de maximale tempera-

tuur in voor de functie: Tijd: 1 uur

1. Stel de maximale tempera-

tuur in voor de functie: Tijd: 15 min

1. Stel de maximale tempera-

tuur in voor de functie: Tijd: 15 min

Schakel de oven uit en wacht tot deze is afgekoeld. Plaats de accessoires en de verwijderbare inschuifrails in de oven.

Raadpleeg de hoofdstukken Veiligheid.

6.1 Verzonken knoppen

Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De knop komt dan naar buiten.

6.2 Instellen: Verwarmingsfunctie

Stap 1

Draai aan de knop voor de verwarmingsfuncties om een verwarmingsfunctie te selecteren.

Stap 2

Draai aan de regelknop om de temperatuur te selecteren.

Stap 3

Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen.

6.3 Verwarmingsfuncties

Verwar- mingsfunctie

Toepassing

Uit-stand

De oven is uit.

Binnenverlich- ting

Inschakelen van de verlichting.

Hete lucht + Stoom

Om gerechten te stomen. Gebruik deze functie om de duur van de bereidingstijd te verminderen en om de vitaminen en voedingsstoffen in het voedsel te bewaren. Selecteer de functie en stel de temperatuur in tussen 130 °C en 230 °C.

Verwarmingsfunctie	Toepassing
Warmelucht (vochtig)	Deze functie is ontworpen om tijdens de bereiding energiete besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen op: Warmelucht (vochtig).
Onderwarmte	Voor het bakken van taarten met een krokante bodem en het bewaren van voedsel.
Hetelucht	Bakken op maximaal drie rekstanden tegelijkertijd en voedsel drogen.Stel de temperatuur 20 - 40 °C lager in dan voor Bo-ven-/onderwarmte.
Turbo grill	Voor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen.
Grill Intens	Voor het roosteren van grote hoeveelheden dunne stukken voedsel en voor het maken van toast.

Verwar-mingsfunctie	Toepassing
Pizza-functie	Voor het bakken van pizza.Voor intensieve bruining en een krokante bodem.
Boven- /onder-warmte	Voor het bakken en roosteren op één ovenniveau.

6.4 Toelichting van: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Raadpleeg voor de kookinstructies het hoofdstuk "Aanwijzingen en tips", Warmelucht (vochtig). Raadpleeg voor algemene aanbevelingen voor energiebesparing het hoofdstuk "Energie-efficiëntie", Energiebesparing.

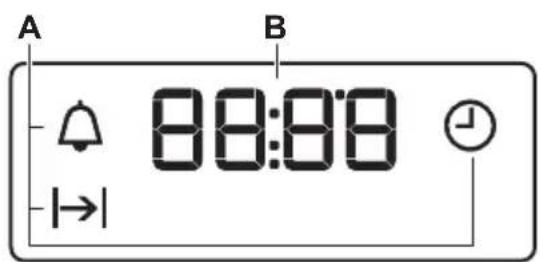

6.5 Display

A B 88:88 I→I

A. Klokfuncties
B. Timer

6.6 Sensorveld / Knoppen

-	Om de tijd in te stellen.
∅	Om een klokfunctie in te stellen.
+	Om de tijd in te stellen.

6.7 Bereiding met stoom

i Gebruik alleen water. Gebruik geen gefilterd (gedemineraliseerd) of gedistilleerd water. Gebruik geen andere vloeistoffen. Plaats geen ontvlambare of alcoholische vloeistoffen in de waterlade.

1. Stel de functie
2. Druk op het deksel van de waterlade om de lade te openen.
3. Vul de waterlade met water totdat de indicator Tank vol gaat branden. De maximumcapaciteit van het reservoir is 900 ml. Het is voldoende voor ongeveer 55 - 60 minuten koken.
4. Plaats de waterlade terug op zijn oorspronkelijke plaats.
5. Stel de temperatuur in tussen 130 °C en 230 °C. Stoomkoken geeft goede resultaten met dit temperatuurbereik.
6. Leeg het waterreservoir wanneer u klaar bent met koken met stoom.
   Wacht ten minste 60 minuten na elk gebruik van de stoomfunctie om te voorkomen dat er heet water uit de wateruitlaatklep komt.

LET OP!

Het apparaat is heet. Er bestaat gevaar voor brandwonden. Wees voorzichtig als u de waterlade ledigt.

6.8 Indicatielampje Reservoir leeg

Het indicatielampje geeft aan dat het reservoir leeg is en dat u dit bij moet vullen.

Zie voor meer informatie 'Bereiden met stoom'.

6.9 Indicatielampje m.b.t. vol reservoir

Het indicatielampje geeft aan dat de oven gereed is voor bereiding met stoom.

Als u teveel water in het reservoir giet, zal de beveiligingsafvoer het onderin de oven laten lopen. Verwijder het water met een spons of een doek.

6.10 Het waterreservoir leeg maken

LET OP!

Zorg dat de oven is afgekoeld voordat u begint met het legen van het waterreservoir.

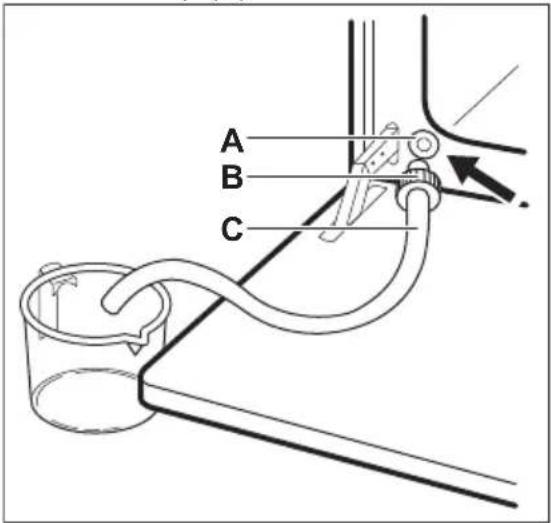

1. Bereid de afvoerpijp (C) voor die in het pakket met de gebruikershandleiding is meegeleverd. Plaats connector (B) op een van de uiteinden van de afvoerpijp.
2. Plaats het tweede uiteinde van de afvoerpijp (C) in een container. Plaats deze container op een lagere plek dan de afvoerklep (A).

A B C

1. Open de ovendeur en bevestig de connector (B) op de afvoerklep (A).

2. Druk bij het legen van het waterreservoir herhaaldelijk op de connector. Het water kan erin blijven nadat het lampje Reservoir leeg aan is. Wacht tot er geen water meer uit de waterafvoerklep komt.

3. Als er geen water meer stroomt, haalt u de connector van de klep.

i Gebruik het afvoerwater niet om het stoomreservoir weer te vullen.

7. KLOKFUNCTIES

7.1 Klokfuncties

Klokfunctie Toepassing
Tijdstip van de dag	Met deze functie kunt u de dagtijd instellen, wijzigen of controleren.
|→|Duur	Instellen hoe lang de oven in werking is.
Kookwekker	Om een afteltijd in te stellen. Deze functie heeft geen invloed op de werking van de oven. U kunt deze functie op elk gewenst moment in-stellen, ook als de oven uit staat.

7.2 Instellen: Klokfuncties

Instellen: Tijdstip van de dag

∅ - knippert als je de oven aansluit op het stopcontact, als er een stroomstoring is geweest of als de timer niet is ingesteld.

+ , - druk hierop om de tijd in te stellen.Na ongeveer 5 seconden stopt het knipperen en geeft de klok de tijd weer.

Wijzigen: Tijdstip van de dag
Stap 1	- druk hier herhaaldelijk op om het tijdstip van de dag te wijzigen. - begint te knipperen.
Stap 2	+, - druk hierop om de tijd in te stellen.Na ongeveer 5 seconden stopt het knipperen en geeft de klok de tijd weer.

Instellen: Duur
Stap 1	Stel een ovenfunctie en de temperatuur in.
Stap 2	- druk hier herhaaldelijk op. - begint te knipperen.
Stap 3	+, -druk hierop om de duur in te stellen.Op het display verschijnt: |→||→| - knippert wanneer de ingestelde tijd is verstreken. Er weerklinkt een geluidssignaal en de oven schakelt uit.
Stap 4	Druk op een willekeurige toets om het signaal te stoppen.
Stap 5	Draai de knoppen naar de uitstand.
Instellen: Kookwekker
Stap 1	- druk hier herhaaldelijk op. begint te knipperen.
Stap 2	+, -druk hierop om de tijd in te stellen.De functie wordt automatisch na 5 seconden gestart.Wanneer de ingestelde tijd is verstreken, klinkt er een geluidssignaal.
Stap 3	Druk op een willekeurige toets om het signaal te stoppen.
Stap 4	Draai de knoppen naar de uitstand.
Annuleren: Klokfuncties
Stap 1	- druk herhaaldelijk totdat het klokfunctiesymbool begint te knipperen.
Stap 2	Ingedrukt houden: -De klokfunctie schakelt na enkele seconden uit.

Raadpleeg de hoofdstukken Veiligheid.

8.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-

kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakrooster:

Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.

Schuif de plaat tussen de geleidestangen van de inschuifrail.

Bakrooster, Bakplaat:

Plaats de plaat tussen de geleiders van de in-schuifrails en het bakrooster op de geleiders er-boven.

8.2 Telescopische geleiders gebruiken

De telescopische geleiders niet oliën.

Zorg dat u de telescopische geleiders helemaal in de oven schuift voordat u de ovendeur sluit.

Stap 1

Trek de rechter en linker telescopische geleiders naar buiten.

Stap 2

Plaats het rooster op de telescopische geleiders en duw ze voorzichtig in de oven.

8.3 Accessoires voor stoomkoken

De stoomaccessoires worden niet meegeleverd met de oven. Neem voor meer informatie contact op met uw plaatselijke leverancier.

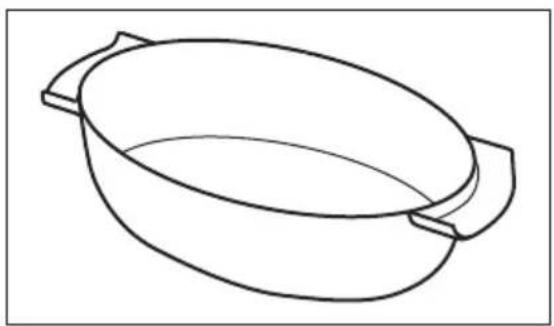

De dieetschaal voor stoomfuncties

De dieetschaal bestaat uit een glazen kom (A), een deksel (B), spuitmondslang (C), spuitmond (D) en een stalen grill (E).

Glazen kom (A) Deksel (B)

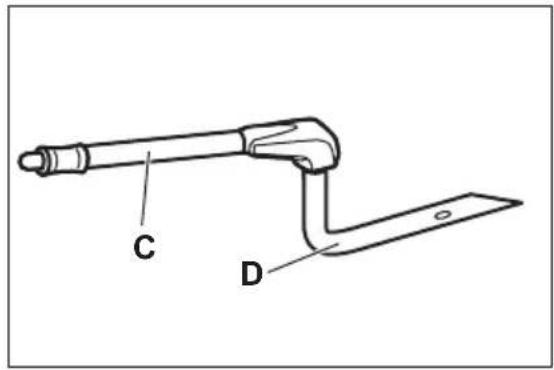

De spuitmondslang (C) is voor stoombereiding, spuitmond (D) voor directe stoombereiding.

C D

Spuitmond, spuitmondslang en stalen grill.

Stalen grill (E)

• Plaats de hete schaal niet op koude / natte oppervlakken.
  • Giet geen koude vloeistoffen in de ovenschaal als deze heet is.
• Gebruik de ovenschaal niet op een heet kookoppervlak.

- Reinig de ovenschaal niet met schuurmiddelen, schuurmiddelen en poeders.

8.4 Bereiding met stoom in een dieetschaal

Stap 1	Plaats de ovenschaal op de stalen grill en dek het af met het deksel. Steek de spuitmond-slang in het gat in het deksel. Plaats de bakschaal op het tweede inzetniveau vanaf de bo-dem.
Stap 2	Sluit de spuitmondslang aan op de stoominlaat.
Stap 3	Stel de oven in voor de stoomkookfunctie.

8.5 Direct stomen

Plaats de ovenschaal op de stalen grill. Voeg wat water toe. Gebruik het deksel niet.

WAARSCHUWING!

De spuitmond kan heet zijn als de oven in werking is. Gebruik altijd ovenhandschoenen. Verwijder de spuitmond uit de oven als je geen stoomfunctie gebruikt.

Stap 1	Sluit de injector met de spuitmondslang aan. Sluit de spuitmondslang aan op de stoominlaat.
Stap 2	Plaats de bakschaal op de eerste of tweede rekstand vanaf de bodem.Zorg ervoor dat de spuitmondslang niet vastzit. Houd de spuitmond uit de buurt van het ver-warmingselement.
Stap 3	Stel de oven in voor de stoomkookfunctie.
Als je voedsel zoals kip, eend, kalkoen of grote vis bereidt, plaats de spuitmond dan in het voedsel.

9. EXTRA FUNCTIONS

9.1 Koelventilator

Als de oven in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Als u de oven uitschakelt, kan de koelventilator blijven werken totdat de oven is afgekoeld.

9.2 Veiligheidsthermostaat

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke

oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

10. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken ligheid.

10.1 Kookadviezen

De oven heeft vijf rekniveaus.

Tel de rekniveaus vanaf de bodem van de oven.

Je oven kan anders bakken of braden dan de oven die je eerder had.

Baktaarten

Open de ovendeur niet voordat 3/4 van de ingestelde bereidingstijd is verstreken.

Als je twee bakplaten tegelijk gebruikt, houd er dan één leeg niveau tussen.

De functie boven- /onderwarmte is samen met de standaard temperatuur ideaal voor het bakken van brood.

Vlees en vis koken

Laat het vlees ongeveer 15 minuten inwerken, zodat het sap er niet uit sijpelt.

Om te veel rook in de oven tijdens het braden te voorkomen, moet je wat water toevoegen aan de diepe pan. Om rookcondensatie te voorkomen, voeg je telkens water toe nadat het is opgedroogd.

Bereidingstijden

De bereidingstijden zijn afhankelijk van het soort voedsel, de consistentie en het volume.

Controleer eerst de prestaties wanneer u kookt. Vind de beste instellingen (warmte-instelling, kooktijd, enz.) voor jouw kookgerei, recepten en hoeveelheden wanneer je dit apparaat gebruikt.

10.2 Hete lucht + Stoom

Verwarm de lege oven voor.

CAKE/

GEBAK (°C) (min)

Taarten, voorverwarming is niet nodig

175 30 - 40 2 Cakevorm, ∅ 26 cm

CAKE/

GEBAK (°C) (min)

Vruchtencake, voorver- warming is niet nodig

160 80 - 90 2 Cakevorm, ∅ 26 cm

Panettone 150 - 160 70 - 100 2 Cakevorm, ∅ 20 cm

Pruimentaart 160 40 - 50 2 Broodvorm

Koekjes, voorverwarming 150 20 - 35 3 (2 en 4) Bakplaat is niet nodig

Koffiebroodjes met gist 180 - 200 12 - 20 2 Bakplaat

Brioches 180 15 - 20 3 (2 en 4) Bakplaat

Verwarm de lege oven voor.

Gebruik de bakplaat.

BROOD / PIZZA

(°C) (min)

Witbrood, 2 x 0,5 kg elk 180 - 190 45 - 60 2

Broodjes, 6 - 8, 0,5 kg 190 - 210 20 - 30 2 (2 en 4)

Pizza 200 - 220 20 - 30 2

Gebruik de taartvorm.

FLANS

(°C)

(min)

Gevulde groenten 170 - 180

Lasagne 170 - 180

Aardappelgratin 160 - 170

30 - 40 1

40 - 50 2

50 - 60 1 (2 en 4)

Gebruik de tweede rekstand.

Maak gebruik van het bakrooster.

VLEES

(°C)

(min)

Geroosterd var- 180 90 - 110 kensvlees, 1 kg

VLEES

(°C)

(min)

Kalfsvlees, 1 kg 180

90 - 110

Rosbief, rood, 1

210

45 - 50

kg

VLEES

(°C) (min)

Rosbief, medium,

200 55 - 65

1 kg

Rosbief, bien cuit,

190 65 - 75

1 kg

Gebruik de tweede rekstand.

(°C) (min)

Lamsbout, 1 kg 175 110 - 130

Hele kip, 1 kg 200 55 - 65

Hele kalkoen, 4

170 180 - 240

kg

Hele eend, 2 -

170 - 180 120 - 150

2,5 kg

Konijn, in stuk-

170 - 180 60 - 90

ken gesneden

Gebruik de eerste rekstand.

(°C) (min)

Hele gans, 3 kg 160 - 170 150 - 200

Gebruik de tweede rekstand.

VIS

(°C) (min)

Forel, 3 - 4 vissen,

180 25 - 35

1,5 kg

Tonijn, 4 - 6 filets,

175 35 - 50

1,2 kg

Heek 200 20 - 30

Verwarm uw gerecht nogmaals op een bord.

Verwarm de lege oven voor.

Gebruik de tweede rekstand.

MET

STOOM OP-

(°C) (min)

NIEUW VER-

WARMEN

Stoofschotels/

130 15 - 25

Gegratineerde

schotels

Pasta en saus 130 10 - 15

Bijgerechten 130 10 - 15

Eénpansgerech-

130 10 - 15

ten

Vlees 130 10 - 15

Groenten 130 10 - 15

10.3 Koken in de dieetbraadschotel

Gebruik de functie: Hete lucht + Stoom.

Gebruik de tweede rekstand.

Stel de temperatuur in op 150°C.

GROENTEN

(min)

Tomaten

15

Aubergines

15 - 20

Broccoli, roosjes

20 - 25

Courgette, plakjes 20 - 25

Paprikareepjes

20 - 25

Bloemkool, roosjes

25 - 30

Koolrabi

25 - 30

Asperges, wit

25 - 35

Selderieplakjes

30 - 35

Venkel

30 - 35

Asperges, groen

35 - 45

GROENTEN

(min)

Wortelen 35 - 40

Stel de temperatuur in op 150°C.

VLEES

(min)

Gepocheerde kippenborst 25 - 35

Gekookte ham 55 - 65

Casselerrib 80 - 100

Stel de temperatuur in op 150°C.

VIS

(min)

Forel / Zalmfilet 25 - 30

Stel de temperatuur in op 150°C.

BIJGERECHTEN

(min)

Rijst 35 - 40

Gekookte aardappels, kwar- 35 - 45 tjes

Polenta 40 - 45

Ongepelde tomaten, medium 50 - 60

10.4 Bakken en roosteren

CA-
KES

Boven-/onder-warmte

(°C) (°C)

Hetelucht

(min)

Recepten met klopper	170 2 160 3 (2 en 4) 45 - 60 Cakevorm
Zandkoekjes-deeg	170 2 160 3 (2 en 4) 20 - 30 Cakevorm
Kwarktaart met karnemelk	170 1 165 2 60 - 80 Cakevorm,	∅ 26 cm
Strudel 175 3 150 2 60 - 80 Bakplaat
Jamtaart	170 2 165 2 30 - 40 Cakevorm,	∅ 26 cm
Kerstkrans, ver-warm de oven voor	160 2 150 2 90 - 120 Cakevorm,	∅ 20 cm

CA-

KES

Boven-/onder-warmte

Hetelucht

(min)

(°C) (°C)

Pruimentaart, verwarm de oven voor

175 1 160 2 50 - 60 Broodvorm

Muffins 170 3 140 - 150 3 20 - 30 Bakplaat

Muffins, twee niveaus

-- 140 - 150 2 en 4 25 - 35 Bakplaat

Muffins, drie niveaus

-- 140 - 150 1, 3 en 5 30 - 45 Bakplaat

Koekjes 140 3 140 - 150 3 30 - 35 Bakplaat

Koekjes, twee niveaus

-- 140 - 150 2 en 4 35 - 40 Bakplaat

Koekjes, drie niveaus

-- 140 - 150 1, 3 en 5 35 - 45 Bakplaat

Schuimgebak- jes

120 3 120 3 80 - 100 Bakplaat

Schuimgebak- jes, twee ni- veaus, verwarm de oven voor

-- 120 2 en 4 80 - 100 Bakplaat

Broodjes, ver- warm de oven voor

190 3 190 3 12 - 20 Bakplaat

Eclairs 190 3 170 3 25 - 35 Bakplaat

Eclairs, twee ni- veaus

-- 170 2 en 4 35 - 45 Bakplaat

Taartjes 180 2 170 2 45 - 70 Cakevorm,

∅ 20 cm

Verwarm de lege oven voor.

BROODEN PIZZA	Boven-/onderwarm-te(°C) (°C)	Hetelucht	(min)	i
Witbrood, 1 - 2 stuks, 0,5 kg elk	190 1 190 1 60 - 70 -
Roggebrood, voor-verwarming is niet nodig	190 1 180 1 30 - 45 Broodvorm
Broodjes, 6 - 8 broodjes	190 2 180 2 (2 en 4)		25 - 40 Bakplaat
Pizza 230 - 250 1 230 - 250 1 10 - 20 Geëmail-			leerdeplaat
Scones 200 3 190 3 10 - 20 Bakplaat

Verwarm de lege oven voor.

Gebruik de taartvorm.

	FLANS	Boven-/onderwarmte Hetelucht
						(min)
		(°C) (°C)
Pastataart, voorverwarming is niet nodig		200 2 180 2 40 - 50
Hartige groentetaart, voorver-warming is niet nodig		200 2 175 2 45 - 60
Quiches 180 1 180 1 50 - 60
Lasagne 180 - 190	2 180 - 190	2 25 - 40
Cannelloni		180 - 190	2	180 - 190	2	25 - 40

Boven- /onderwarmte Hetelucht

Gebruik de tweede rekstand.

Maak gebruik van het bakrooster.

VLEES

Boven-/onder-warmte

Hetelucht

(°C) (°C)

(min)

Rundvlees 200 190 50 - 70

Varkensvlees 180 180 90 - 120

Kalfsvlees 190 175 90 - 120

Engelse rosbief, rood 210 200 50 - 60

Engelse rosbief, medium 210 200 60 - 70

Engelse biefstuk, bien cuit 210 200 70 - 75

VLEES

Boven-/onderwarm- te

Hetelucht

(°C) (°C)

Varkensbraadstuk, met zwoerd 180 2 170 2 120 - 150

Varkensschenkel, 2 stuks 180 2 160 2 100 - 120

Lamsbout	190 2 175 2 110 - 130
Hele kip	220 2 200 2 70 - 85
Hele kalkoen	180 2 160 2 210 - 240
Hele eend	175 2 220 2 120 - 150
Hele gans	175 2 160 1 150 - 200
Konijn, in stukken gesneden	190 2 175 2 60 - 80
Haas, in stukken gesneden	190 2 175 2 150 - 200
Hele fazant	190 2 175 2 90 - 120

Gebruik de tweede rekstand.

VIS

Boven-/onder-warmte

Hetelucht

(°C)

(°C)

(min)

Forel / Zeebrasem, 3 - 4 vissen

190

175

40 - 55

VIS

Boven-/onder-warmte

Hetelucht

(°C) (°C)

Tonijn / Zalm, 4 - 6 filets 190 175 35 - 60

10.5 Grill

Verwarm de lege oven voor.

Gebruik de vierde rekstand.

Grill met de maximale temperatuurinstelling.

GRILLEN

(kg)

(min) 1e kant

(min) 2e kant

Ossenhaas, 4 stuks 0,8 12 - 15 12 - 14

Biefstuk, 4 stuks 0,6 10 - 12 6 - 8

Worstjes, 8 - 12 - 15 10 - 12

Varkenskoteletten, 4 stuks 0,6 12 - 16 12 - 14

Halve kip, 2 1 30 - 35 25 - 30

Kebabs, 4 - 10 - 15 10 - 12

Kippenborst, 4 stuks 0,4 12 - 15 12 - 14

Hamburgers, 6 0,6 20 - 30 -

Visfilet, 4 stuks 0,4 12 - 14 10 - 12

Geroosterde sandwiches, 4 - 6 - 5 - 7 -

Geroosterd brood, 4 - 6 - 2 - 4 2 - 3

10.6 Turbo grill

Verwarm de lege oven voor.

Gebruik de eerste of tweede rekstand.

Om de baktijd te berekenen vermenigvuldigt u de tijd die in de onderstaande tabel wordt gegeven met de centimeters van de dikte van de filet.

RUND-

VLEES

(°C)

(min)

Rosbief of ossen- 190 - 200 5 - 6 haas, rood

Rosbief of ossen-180 - 190 6 - 8 haas, medium

Rosbief of ossen- 170 - 180 8 - 10 haas, gaar

VARKENS-S (°C) (min)

Schouder / Nek /	160 - 180 90 - 120
Hamlap, 1 - 1,5 kg

Karbonade / Spare ribs, 1 - 1,5 kg

170 - 180 60 - 90

Gehaktbrood, 0,75 - 1 kg

160 - 170 50 - 60

Varkensschenkel,voorgekookt, 0,75 -1 kg

150 - 170 90 - 120

KALFS- S (°C) (min)

Geroosterd kalfs-vlees, 1 kg

160 - 180 90 - 120

Kalfsschenkel, 1,5 - 2 kg

160 - 180 120 - 150

LAMS- S (°C) (min)

Lamsbout / Geroosterd lamsvlees, 1 - 1,5 kg

150 - 170 100 - 120

Lamsrugfilet, 1 - 1,5 kg

160 - 180 40 - 60

GEVOGEL-C) (min)

Gevogelte, porties,	200 - 220 30 - 50
0,2 - 0,25 kg elk

Halve kip, 0,4 - 0,5 kg elk

190 - 210 35 - 50

Kip, haantje, 1 - 1,5 kg

190 - 210 50 - 70

Eend, 1,5 - 2 kg 180 - 200 80 - 100

Gans, 3,5 - 5 kg 160 - 180 120 - 180

GEVOGEL-C) (min)

Kalkoen, 2,5 - 3,5 kg

160 - 180 120 - 150

Kalkoen, 4 - 6 kg 140 - 160 150 - 240

VIS (GE- ID) (°C) (min)

Hele vis, 1 - 1,5 kg 210 - 220

40 - 60

10.7 Dehydrateren - Hetelucht

Bedek de bakplaten met vetbestendig papier of bakpapier.

Voor een beter resultaat, stop de oven halverwege de droogtijd, open de deur en laat het een nacht afkoelen om het drogen af te ronden.

Gebruik de derde rekstand voor 1 bakplaat.

Gebruik de eerste en de vierde rekstand voor 2 bakplaten.

GROEN-

(u)

TEN
(°C)

Bonen	60 - 70	6 - 8
Paprika's	60 - 70	5 - 6
Soepgroenten	60 - 70	5 - 6
Champignons	50 - 60	6 - 8
Kruiden	40 - 50	2 - 3

Stel de temperatuur in op 60 - 70 °C.

FRUIT

(u)

Pruimen	8 - 10
Abrikozen	8 - 10
Schijfjes appel	6 - 8

10.8 Warmelucht (vochtig) - aanbevolen accessoires

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

Blik voor flanbo- dem

Donker, niet-reflecterend Diameter van 28 cm

Donker, niet-reflecterend Diameter van 26 cm

Keramiek 8 cm diameter, 5 cm hoog

Donker, niet-reflecterend Diameter van 28 cm

10.9 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

(°C) (min)

Zoete broodjes, 12 stuks

bakplaat of lekschaal 175 3 40 - 50

Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 45

Pizza, bevroren, 0,35 kg

rooster 180 2 45 - 55

Koninginnenbrood (opgerolde cake met jam)

bakplaat of lekschaal 170 2 30 - 40

Brownie bakplaat of lekschaal 170 2 45 - 50

Soufflé, 6 stuks keramieken vormpjes op rooster

190 3 45 - 55

		(°C) (min)
Luchtige vlaaibodem	flanvorm op rooster 180 2 35 - 45
Victoriataart met jamvulling	ovenschaal op rooster 170 2 35 - 50
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180 2 35 - 45
Hele vis, 0,2 kg bakplaat of lekschaal 180 3 25 - 35
Visfilet, 0,3 kg pizzavorm op rooster 170 3 30 - 40
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal 180 3 35 - 45
Sjasliek, 0,5 kg bakplaat of lekschaal 180 3 40 - 50
Koekjes, 16 stuks bakplaat of lekschaal 150 2 30 - 45
Makarons, 20 stuks	bakplaat of lekschaal 180 2 45 - 55
Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 16 stuks	bakplaat of lekschaal 170 2 35 - 45
Zandkoekjes, 20 stuks	bakplaat of lekschaal 150 2 40 - 50
Taartjes, 8 stuks bakplaat of lekschaal 170 2 30 - 40
Groenten, gepo-cheerd, 0,4 kg	bakplaat of lekschaal 180 2 35 - 45
Vegetarisch omelet pizzavorm op rooster 180 3 35 - 45
Mediterrane groen-ten, 0,7 kg	bakplaat of lekschaal 180 4 35 - 45

10.10 Informatie voor testinstituten

Testen volgens IEC 60350-1.

				(°C) (min)
Kleine cakes, 20 stuks per bak-plaat	Boven- / onderwarm-te	Bakplaat 3 170 20 - 30 -
Kleine cakes, 20 stuks per bak-plaat	Hetelucht Bakplaat 3 150 -			160	20 - 35 -
Kleine cakes, 20 stuks per bak-plaat	Hetelucht Bakplaat 2 en 4 150 -			160	20 - 35 -
Appel-taart, 2 blikken ∅20 cm	Boven- / onderwarm-te	Bakroos-ter	2 180 70 - 90 -
Appel-taart, 2 blikken ∅20 cm	Hetelucht Bakroos-ter		2 160 70 - 90 -
Biscuit-gebak, taart-vorm ∅26 cm	Boven- / onderwarm-te	Bakroos-ter	2 170 40 - 50 Warm de oven 10			minuten voor.
Biscuit-gebak, taart-vorm ∅26 cm	Hetelucht Bakroos-ter		2 160 40 - 50 Warm de oven 10			minuten voor.
Biscuit-gebak, taart-vorm ∅26 cm	Hetelucht Bakroos-ter		2 en 4 160 40 - 60 Warm de oven 10			minuten voor.
Zand-taart-deeg	Hetelucht Bakplaat 3 140 -			150	20 - 40 -

			(°C) (min)
Zand-taart-deeg	Hetelucht Bakplaat 2 en 4 140 -		150	25 - 45 -
Zand-taart-deeg	Boven- / onderwarm-te	Bakplaat 3 140 -	150	25 - 45 -
Geroo-sterd brood, 4 - 6 stuks	Grill Bakroos-ter		4 max. 2 - 3 mi-nuten eer-ste kant; 2 - 3 minu-ten twee-de kant		Warm de oven 3 minuten voor.
Runder-burger, 6 stuks, 0,6 kg	Grill Rooster en lekbak		4 max. 20 - 30 Plaats het rooster		op het vierde ni-veau en de lekbak op het derde niveau in de oven. Draai het voedsel halver-wege de berei-dingstijd om. Warm de oven 3 minuten voor.

11. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

11.1 Opmerkingen over schoonmaken

Reinigings- middelen

Maak de voorkant van de oven schoon met een zachte doek, warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.

Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dient u de oven 10 minuten te laten werken voordat u er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in de oven. Droog de uitsparing na elk gebruik met een zachte doek.

Accessoires

Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

11.2 Hoe te verwijderen: Inschuifrails/

Verwijder de inschuifrails om de oven te reinigen.

Stap 1 Schakel de oven uit en wacht tot deze afgekoeld is.

Stap 2 Trek de inschuifrail bij de voorkant uit de zijwand.

Stap 3 Trek de inschuifrail bij de achterkant uit de zijwand en verwijder deze.

Stap 4 Installeer de inschuifrails in de omgekeerde volgorde.

De pinnetjes op de telescopische geleiders moeten naar voren wijzen.

1 G 2

11.3 Hoe schoon te maken: Waterreservoir

Stap 1 Schakel de oven uit.

Stap 2 Plaats een diepe pan onder de stoominlaat.

Stap 3	Giet water in het waterreservoir: 850 ml. Citroenzuur toevoegen: 5 theelepels. Wacht 60 minu-ten.
Stap 4	Schakel de oven in en stel de functie in: Hete lucht + Stoom. Stel de temperatuur in op 230 °C. Zet de oven na 25 minuten uit en wacht tot deze koud is.
Stap 5	Schakel de oven in en stel de functie in: Hete lucht + Stoom. Stel de temperatuur in tussen 130 en 230 °C. Zet de oven na 10 minuten uit en wacht tot deze koud is.

Maak het waterreservoir na elke stoomkooksessie leeg, om kalksteenresten te voorkomen.

Na afloop van het reinigen:

Schakel de oven uit. Maak het waterreser-voir leeg. Raadpleeg in ‘Dagelijks gebruik’ het hoofdstuk ‘Legen van het waterreser-voir’.

Spoel het waterreservoir af en reinig de resterende kalkres-ten met een zachte doek.

Reinig de afvoerpijp met warm water en een mild reinigings-middel.

Onderstaande tabel toont het waterhardheidsbereik (dH) met het bijbehorende calciumafzettingsniveau en de waterkwaliteit. Als het waterhardheidsniveau 4 overschrijdt, vul je het waterreservoir met flessenwater.

Waterhardheid Teststrip KalkafzettingNiveau dH	(mg/l)	Waterclassificatie	Het waterreservoir reinigen om de
1 0 - 7 0 - 50 zacht 75 cycli - 2,5			maand
2 8 - 14 51 - 100 gematigd hard 50 cycli - 2			maanden
3 15 - 21 101 - 150 hard 40 cycli - 1-5			maand
4 22 - 28 meer dan 151 zeer hard 32 cycli 1			maand

11.4 Hoe te verwijderen en installeren: Deur

De ovendeur beschikt over twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert.

LET OP!

Gebruik de oven nooit zonder de glasplaten.

Stap 1	Open de deur helemaal en zoek het scharnier aan de rechterkant van de deur.
Stap 2	Gebruik een schroevendraaier om de hendel van het rechterscharnier volledig omhoog te tillen en te draaien.
Stap 3	Zoek het scharnier aan de linkerkant van de deur.
Stap 4	Til de hendel op het linkerscharnier volledig omhoog en draai het.
Stap 5	Sluit de ovendeur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek.
Stap 6	Leg de deur op een zachte doek op een stabiele ondergrond.

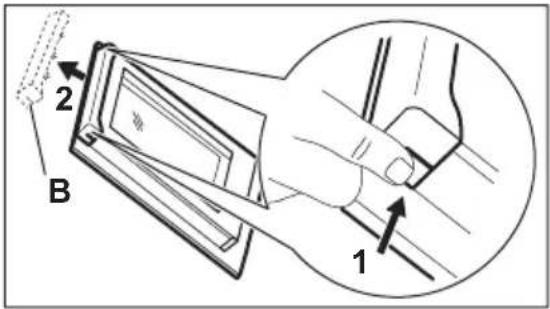

Stap 7	Deurafdekking (B) aan de bovenkant van de deur aan beide kanten vastpakken en naar binnen drukken om de klemsluiting te ontgrendelen.
Stap 8	Trek de deurlijst naar voren om hem te verwijderen.
Stap 9	Houd de glasplaat van de deur bij de bovenkant vast en trek deze voorzichtig naar buiten. Zorg dat het glas volledig uit de geleiders schuift.

Stap

10

Reinig de glasplaten met een sopje.

Droog de glasplaten voorzichtig af. Reinig de glasplaten niet in de vaatwasser.

Stap

11

Installeer na het reinigen de glasplaat en de ovendeur.

De bedrukte zone moet naar de binnenkant van de deur gericht zijn. Zorg ervoor dat het oppervlak van de glasplaat op de bedrukte zijde na de installatie niet ruw aanvoelt.

Als de deur correct wordt geïnstalleerd, klikt de rand van de deur.

Zorg ervoor dat u de interne glasplaat correct in de uitsparingen plaatst.

11.5 Hoe te vervangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische schokken.

Het lampje kan heet zijn.

Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden.

Voordat u de lamp vervangt:

Stap 1 Stap 2 Stap 3

Schakel de oven uit. Wacht tot de oven afgekoeld is.

Trek de oven uit het stopcontact. Plaats een doek op de bodem van de holte.

Achterlamp

Stap 1

Draai de glazen afdekking om die te verwijderen.

Stap 2

Reinig het glazen deksel.

Stap 3

Vervang de lamp door een geschikte hittebestendige lamp van 300 °C.

Stap 4

Installeer het glazen deksel.

Raadpleeg de hoofdstukken Veiligheid.

12.1 Wat moet u doen als...

Probleem Mogelijke oorzaak Oplossing
De oven wordt niet warm. De oven is uitgeschakeld. Schakel de oven in.
De oven wordt niet warm. De klok is niet ingesteld. Stel de klok in.
De oven wordt niet warm. De benodigde kookstanden zijn niet ingesteld.	Zorg ervoor dat de instellingen correct zijn.
De oven wordt niet warm. De zekering is doorgeslagen. Ga na of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende installateur.
Op het display wordt "12.00" weergegeven.	Er is een stroomstoring geweest. Stel de klok opnieuw in.
Het lampje brandt niet. Het lampje is stuk. Vervang het lampje.
Stoom en condens slaan neer op de gerechten en in de ovenruimte.	Het gerecht heeft te lang in de oven gestaan.	Laat gerechten na het bereiden niet langer dan 15 - 20 minuten in de oven staan.
Er bevindt zich water in de oven. Er zit te veel water in het reservoir.	Zet de oven uit en neem het water op met een doek of een spons.
Het indicatielampje is uit.	Er is niet voldoende water in het reservoir.	Vul het waterreservoir met water tot het indicatielampje gaat branden. Als er water in de oven stroomt terwijl het indicatielampje nog steeds niet brandt, neemt u contact op met een erkende servicemonteur.
Het indicatielampje brandt.	Er is geen water in het reservoir. Vul het reservoir. Als het indicatielampje nog steeds brandt, neemt u contact op met een erkende servicemonteur.
De bereiding met stoom werkt niet.	Er is geen water in het reservoir. Vul het waterreservoir.
De bereiding met stoom werkt niet.	Het gat wordt verstopt door kalk. Controleer de stoomtoevoeropening. Verwijder de kalk.
Het legen van het waterreservoir neemt meer dan drie minuten in beslag of er lekt water uit de opening van de stoomtoevoer.	Er bevindt zich kalkaanslag in de oven.	Maak het waterreservoir schoon. Zie 'Het waterreservoir reinigen'.

12.2 Servicegegevens

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de ovenruimte. Verwijder het typeplaatje niet uit de ovenruimte.

Wij raden je aan om de gegevens hier te noteren:

Model (MOD.) ......

Productnummer (PNC) ....

Serienummer (S.N.) ....

13. ENERGIEZUINIGHEID

13.1 Productinformatie en productinformatieblad\*

Naam leverancier Miogo

Modelnummer MOS721TR 949494044

Energie-efficiëntie-index 95.3

Energie-efficiëntieklasse A

Energieverbruik met een standaard belading, conventionele modus 0.93 kWh/cyclus

Energieverbruik met een standaard belasting, heteluchtmodus 0.81 kWh/cyclus

Aantal holtes 1

Warmtebron Elektriciteit

Volume 72 l

Soort oven Inbouwoven

Massa 32.5 kg

* Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014.Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B.Voor Oekraïne overeenkomstig 568/32020.

De energie-efficiëntieklasse is niet van toepassing op Rusland.

EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

13.2 Energiebesparing

Deze oven bevat functies die u pen energie te besparen tijdens het gelijks koken.

Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei om meer energie te besparen.

Verwarm de oven niet voor als het niet hoeft.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven blijft koken.

Je kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

14. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

miogō

Garantie* 3 ans/years Warranty*

Waarborg geldig vanaf de datum van aankoop (kasticket geldt als bewijs). De garantie dekt geen gebreken of schade die voortvloeien uit een onjuiste installatie, een onjuist gebruik of de normale slijtage en veroudering van het product.

Service Relation Clients /

Lever uw bijdrage aan het milieu. Recycle dit

product aan het einde van zijn levensduur.

Dit op het apparaat aangebrachte symbool betekent dat het apparaat aan het einde van de levensduur afgevoerd moet worden volgens de voorschriften voor afgedankte elektrische en elektronische apparatuur (WEEE). Dit apparaat mag dus in geen geval bij het gewone huisafval weggeworpen worden maar moet naar een specifiek inzamelpunt teruggebracht worden. De gemeentes (vuilstortplaatsen) of de verkooppunten stellen inzamelsystemen en -punten tot uw beschikking. Door uw apparaat aan het einde van de levensduur in te leveren voor recycling, draagt u bij aan de milieubescherming en voorkomt u schadelijke gevolgen voor de gezondheid.
