GEBRUIKSAANWIJZING KI8810.0SR Küppersbusch

Hartelijk dank voor uw beslissing om een inductiekookplaat van KUPPERSBUSCH te kopen. Lees eerst zorgvuldig de informatie in dit boekje door vooraleer u uw kookplaat in gebruik neemt. U vindt hier belangrijke informatie voor uw verilgheid, het gebruik, de verzorging en het onderhoud van het apparaat, zodat u er lang plezier aan beleeft.

Bewaar deze handleiding zorgvuldig. Geef deze gebruiks- en montagehandleiding ter informatatie en verilgheid aan een neue eigenaar door.

INHOUDSOPGAVE

VEILIGHEID 67

VEILIGHEIDSAANWIJZINGEN VOOR DE INGEBRUIKNAME 67
ALGEMENE VEILIGHEIDSAANWIJZINGEN 67
BESCHERMINGTEGEN BESCHADIGING 69
VOORZORGSGMAATREGELEN BII DEFECT VAN HET APPARAAT 70
BESCHERMINGTEGENANDEREGEVAREN 70

AANWIJZINGEN VOOR DE MONTAGE 79

Veiligheidsaanwijzingen voor de ingebruikname

• Verwijder alle verpakkingen.
• Het apparaat mag alleen door een erkende elektrotechnicus worden ingebouwd en aangesloten. De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door een fout bij het inbouwen of aansluiten werk veroorzaakt. Gebruik het apparaat alleen in ingebouwde toestand.
• Het apparaat mag alleen worden gebruikt als het stevig en vast in een werkblad is gemonteerd en alle geldende voorschriften van de elektriciteitsmaatschappij zijn nageleefd.
• Dit apparaat mag alleen voor de huishoudelijkke bereiding van spijzen worden gebruikt en is nicht voor commercieel gebruik bedoeld.
• Verwijder alle etiketten en stickers van het glas.
• Het apparaat mag nicht worden omgebouwd of gewijzigd.
• Gebruik de kookplaat Niet als ondergrond of werkvlak.
• De verilgheit is alleen verzekerd als het apparaat volgens de geldige voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.
• Het apparaat mag nicht boven een vaatwasser of een droogkast worden gezruikt: de vrijkomende waterdamp kan de elektronica beschadigen.
• Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandsbediening.

Algemene veiligheidsaanwijzingen

• De elektronica (relais) kan tijdens het werkken hoorbare schakelgeluiden veroorzaken. Ook kan de koelventilator te horenল. De koelventilator kan ook na het beëindigen van het kookproces nog lopen om de elektronische componenten te koelen. Deze geluidenল in geen geval een defect van de kookplaat, maarল en een bewijs dat de kookplaat correct functioneert.

• Schakel na ieder gebruik de kookzonesuit.

• Oververhitte vetstoffen en olie können snel ontbranden. Als u spijzen in vet of olie (bijv. frieten) bereidt, dient u in de nabijheid van het apparaat te blijven.

• Als u kookt en braadt, worden de kookzones heet. Pas waarom op voor verbrandingenijdens en na het gebruik van het apparaat.
• Let erop dat er geen elektrisch snoer van een vrijstaand of ingebouwd toestel met de glazenplaat of de hete kookzone in aanraking kommt.
• Magnetische voorwerpen zoals creditcards, diskettes, rekenmachines enz. mogen zich nicht in de onmiddelijk kabijheid van het ingeschakelde apparaat bevinden. Hun werkking kan nadelig worden beinvloed.
• Metalen voorwerpen zoals messen, vorken, lepels en pandeiksels mogen Niet op de kookplaat worden gelegd omdat ze heet+kunnen worden.
• Leg geen metalen voorwerpen (bijv. lepels, pandeiksels enz.) op de inductieplaat waar dat deze bij het werkken eventuele kunnen warm worden.
• Bedek de kookplaat nooit met een doek of een beschemende folie; deutsche kuren heet worden en ontvlammen.
• Kinderenjonger dan 8aar, personen van wie de psychische en of mentale capacititeit vermindert zich en personen van wie de kennis onaangepast is,+kunnen dit toestel enkel onder toezicht gebruiken of indien zich opgeleid zich om dit toestel te gebruiken in veilige omstandigheden.
• Zij dieren waar bij op de hoogte te zijn van de möglichke risico's die zich{kunnen voordoen. Kinderenogeniet met dit toestel spelen.
• Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel Niet aan kinderen toevertrouwd worden.

• Gebruik geen pannen met een ongepolijste of beschadigde bodem (bijv. gietijzer). Ze können krassen op de keramischeplaat make.
  Denk eraan dat ook zandkorrels krassen können veroorzaken.
• Vitrokeramiek is ongevoelig voor temperatuurschokken en zeer duurzaam, maar nicht onbreekbaar. Vooral suntige en harde voorwerpen die op de kookplaat vallen können deze beschadigen.
  Stoot met de pan of de randen van de pan Niet gegen het glas.
• Gebruik de kookzones nicht met lege pannen.
• Vermijd suiker, kunststof of aluminiumfolie op de hete kookzones. Deze materialen smelten, plakken vast en{kunnen daardoor bij het afkoelen barsten, breuken of blijvende veranderingen in het glas peroorzaken. Als ze toch op de hete kookzones terechtkomen, schakel dan het apparaatuit en verwijder deze materialen zolang ze nog heet zich. Omdat de kookzones heet zich bestaat er gevaar van verbranding.
• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats in geen geval hete pannen op de besturing. De elektronica onder het glas kan beschadigd raken.
• Als er zich onder het ingebouwde apparaat een lade bevindt,要去en minimumafstand van 2cm tussen de onderkant van het apparaat en de inhoud van de lade worden gelet, omdat anders de ventilatie van het apparaat Niet gegardeerd is.
• Er mogen geen ontvlambare voorwerpen (bijv. spuitbussen) in deze lade worden bewaard. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.
• Maak geen gesloten Mitglienden (bijv. conservenblikken) op de kookzones warm. Door de overdruk können de Mitglienden of blinkken barsten en er bestaat gevaar van verwondingen.

Voorzorgsmaatregelen bij defect van het apparaat

• Als een defect worden vastgesteld moet u het apparaat uitschakelen en van het elektriciteitsnet nemen.
• Als er barsten, breuken of scheuren in het glas optreden: schakel de kookplaat onmiddelijk uit, schakel de zekering voor de kookplaat uit of verwijder ze en neem onmiddelijk contact op met unsere klantenservice of uw dealer.
• Reparaties aan het apparaat mogen alleen door gespecialiseerd personeel worden UITgevoerd.
  WAARSCHUWING: Als de glazenplaat gebarsten is, moet het apparaat worden uitgeschakeld om een möglichke elektrische schok te voorkomen.

• Zorg ervoor dat de kookpan alsijd in het midden van de kookzone staat. De panbodem要去 de kookzone zoveel möglich bedekken.
• Voor Personen met een pacemaker ontstaat in de buurt van het ingeschakelde apparaat een magnetisch veld, dat eventueel de pacemaker kan storen. Neem in geval van twijfel contact op met de fabrikant van de pacemaker of met uw arts.
• Gebruik geen pannen van kunststof of aluminium:DEXE KUINN op de kookzone smelten.
• Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

HET GEBRUK VAN NIET GESCHIKTE PANNEN OF ADAPTERPLATEN VOOR INDUCTIE LEIDT TOT EEN VOORTIJDIGE BEEINDIGING VAN DE GARANTIE. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE AAN DE KOOKPLAAT OF DE OMGEVING ERVAN KAN ONTSTAAN

Technische beschrijving

Type	KI8810.0SR
Total vermogen	7400 W
Energieverbruik van de kookplaat EChob**	170.5 Wh/kg
Links voor zone	210x190 mm
Detectie kookpan	Ø 90 mm
Normaal*	2100 W
Met Booster*	3000 W
Gestandaardiseerde categorie van het kookgerei**	B
Energieverbruik ECcw**	161.3 Wh/kg
Linksijken zone	210x190 mm
Detectie kookpan	Ø 90 mm
Normaal*	1600 W
Met Booster*	1850 W
Gestandaardiseerde categorie van het kookgerei**	B
Energieverbruik ECcw**	161.3 Wh/kg
Rechtsijken zone	210x190 mm
Detectie kookpan	Ø 90 mm
Normaal*	2100 W
Met Booster*	3000 W
Gestandaardiseerde categorie van het kookgerei**	C
Energieverbruik ECcw**	177.6 Wh/kg
Rechtsijken zone	210x190 mm
Detectie kookpan	Ø 90 mm
Normaal*	1600 W
Met Booster*	1850 W
Gestandaardiseerde categorie van het kookgerei**	A
Energieverbruik ECcw**	181.9 Wh/kg

• het vermogen kan variëren in functie van de afmetingen en het materiaal van de kookpotten ** berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2)

BEDIENING VAN DE KOOKPLAAT

Display

Weergave	Benaming	Beschrijving
0	Nul	Kookzone is geactiveerd
1...9	Vermogensstand	Instelling van het vermogen
U	Geen panherkenning	Pan Niet opgezet of Niet herkend
A	Aankookautomaat	Maximaal vermogen + aankoken
E	Foutmelding	Fout van de elektronica
H	Restwarmte	Kookzone is heet
P	Booster (powerstand)	Het turbovermogen is geactiveerd
u	Warmhouden	Houdt de kookzone op 70 °C warm
∫	Bridge-functie	Verbinden van 2 kookzones

Ventilate

De ventilator werkt automatisch. Hij start met lage snelheid zodia de waarden van de elektronica een bepaalde drempel overschrijden.

De snelheid worden verhoogd als de inductiekookplaat intensief worden gebruikt. De ventilator reduceert zich snelheid en stopt automatisch zodia de elektronica voldoende is afgekoeld.

INGEBRUIKNAME VAN DE KOOKPLAAT

Voor het eerste opwarmen

Maak het apparaat eerst met een vochtige doek schoon en wrijf het dan droog. Gebruik geen reinigingsmiddel, omdat dat het glazen oppervlak blauwachtig kan doen verkleuren.

Principe van de inductie

Onder elke kookzone bevindt er zich een inductiespoel. Als de kookzone worden ingeschakeld, wektDEXe spoel en magneetveld op.Het magneetveld produeert op+zijn beurt in de panbodem, die magnetisch moet+zijn, wervelstromen. Daardoor wordt de panbodem warm. De kookzone worden slechts indirect warm door de door de pan afgegeben warmte.

De inductiekookzones functioneren alleen met magnetische pannen.

• Voor inductie geschikte pannen met magnetische bodem: gietijzer, staal, geëmailleerd staal, roestvrij staal met magnetische bodem.
• Niet voor inductie geschikte pannen: koper, aluminium, glas, hout, aardewerk, keramiek, nied magnetiseerbaar roestvrij staal.

De inductiekookzone worden automatisch aan de grotte van de pan aangepast. De bodem van de pan mag Niet kleiner dan een bepaalde minimumdiameter zich,,ondat de inductie anders nicht wordt ingeschakeld. Naargelang van de grotte van de kookzone要去 elke panbodem een bepaalde minimumdiameter hebben.

Als de pan nicht geschikt is voor inductie, verschijnt de aanwijzing [U].

Kookplaat in- en uitschakelen

• Kookzone: inschakelen/uitschakelen:

Actie

Vermogen verhogen

Uitschakelen

Bedieningspaneel

Draai de knop met de klok mee [1] tot [9]

Draai de knop gegen de klok in

Display

[0] of [H]

Panherkenning

De panherkenning verzekert een optimaleeiligkeit:

• De inductie functioniert nicht als er zich geen pan op de kookzone befindt of als er een pan worden gezählt die nicht geschickt is voor inductie. In dat geval kan de kookstand nicht worden verhoogd en verschijnt het symbol [] op het display. De [] verdwijnt als er een pan op de kookzone worden gezet.
• Als de panijdens het koken van de kookzone worden, worden de kookzone meteenuitgeschakeld en op het display verschijnt het symbol [] . De [] verdwijnt als de panweek op de kookzone worden gezet. De kookzone worden alsigtijd met de eerder ingesteldekookstand weer ingeschakeld.

Schakel de kookzone uit na gebruik opdat de panherkenning [ ] nicht meer verschijnt.

Restwarmteweergave

Na het uitschakelen van de kookzones c.q. van de kookplaat wordt de restwarmte van de nog hete kookzones door een [ H ] aangetoond. Het symbol [ H ] verdwijnt als de kookzones zonder gevaar+kunnen worden aangeraakt. Zolang de restwarmteweergave blijdt branden mogen de kookzones Niet worden aangeraakt en mogen er geen warmtegevoelige voorwerpen op worden geplaatst. Gevaar voor verbranding!

Booster-functie (powerstand)

Alle kookzones zijn met een powerfunctie, d.w.z. een vermogensversterking uitgerust. Als deze is ingeschakeld, werken deze kookzones gedurende 5 minutes op kookstand [P] met een extra hoog vermogen. Dat hoog vermogen is bedoeld om bijvoorbeeld snel grote hoeveelheden water warm te make, zoals bij het koken van pasta.

- Booster inschakelen/uitschakelen:

Actie

Booster inschakelen

Bedieningspaneel

Draai de knop met de klok mee,

meer dan [9] [P]

Booster uitschakelen

- Automatische regeling van de boosterfunctie (powermanagement):

Telkens twee kookzones zijn - om technische redenen - tot een module gecombineerd en beschikken over een maximaal vermogen. Als deze vermogensgrens bij het inschakelen van een hoge kookstand of de powerfunctie worden overschreten, reducert het powermanagement de kookstand van de bijbehorende module-kookzone. De aanwijzing van deze kookzone knippert eerst, daarna worden de maximaal möglichke kookstand constant getoond.

Geselecteerde kookzone

[P] is zichtaar

Andere kookzone (bijv.: kookstand 9)

[9] wordt tot [8] gereduceerd en knippert

Aankookautomaat

Alle kookzones zijn uitgerust met een aankookautomaat. Als de aankookautomaat geactiveerd is, warmth de kookzone automatisch met maximaal vermogen op en schakelt dan terug maar de door u gekozen doorkookstand. De aankooktijd is afhankelijk van de gekozen doorkookstand.

- Aankookautomaat activeren

Actie

Aankookautomaat inschakelen Meer dan [0] [A]

Vermogen kiezen (bijv. "7")

Bedieningspaneel

Draai de knop gegen de klok in,

Draai de knop met de klok mee

Display

Aankookautomaat uitschakelen:

Actie

Aankookautomaat inschakelen

Bedieningspaneel

Ingestelde doorkookstand	Aankookautomaat Tijd (min:sec)
1	0:48
2	2:24
3	3:36
4	5:24
5	6:48
6	2:00
7	2:48
8	3:36
9	- - -

Bridge-functie

Deze functie LAST OE 2 Zones tegelijkertijd te laten werken en te bedieren. Het gebruik van de powerfunctie is in dit geval nicht möglich.

- Verbinding van 2 kookzones

Actie

Bedieningspaneel

Display

Bridge-functie inschakelen Draai de twee knoppen aan bezelfde

kant in wijzerzin,meer dan [9] [9] en [ ]

Vermogen Draai de voor knop [1] tot [9]

Bridge-functie uitschakelen Draai de awhile knop gegen de klok in [0] of [H]

Warmhoudfunctie

Met deze functie worden spijzen op 70^ warmgehonden.

·Warmhoudfunctie inschakelen/uitschakelen » :

Actie

Bedieningspaneel

Display

Inschakelen Draai de knop met de klok mee,

tussen [0] en [1] [u]

Uitschakelen Draai aan de knop [0...9]

Deze functie kan onafhankelijk van alle verwarmingszones worden gestart.

De maximale duur van de "warmhoudfunctie" is 2 uur.

Kookplaat vergrendelen

Om te vermijden dat een instelling van de kookzones worden gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalte de toets [ ]

- Vergrendeling activeren:

Actie

Kookplaat vergrendelen

Bedieningspaneel

Draai de twee links knuppen gegen de klok in,meer dan [0] gedurende 3 seconden [L]

Display

- Vergrendeling uitschakelen:

Actie

Kookplaat vergrendelen

Bedieningspaneel

Draai de wee links knoppen gegen de klok in,meer dan [0] gedurende 3 seconden [0]

Display

Gebruiksduurbeperking

De kookplaat bezit een automatische gebruiksduurbeperking. De ononderbroken gebruiksduur voor elke kookzone is afhankelijk van de gekozen kookstand.

De voorwaarde is datijdens de gebruiksduur de instellenen van de kookzone Niet worden veranderd. Als de gebruiksduurbeperking reageert, worden de kookzone uitgeschakeld.

Ingestelde kookstand	Gebruiksduurbeperking (uren)
1	8.7
2	6.7
3	5.3
4	4.3
5	3.5
6	2.8
7	2.3
8	1.9
9	1.5

Kookpannen

Geschikte materialen: staal, geëmailleerd staal, gietijzer, roestvrij staal met magnetische bodem, aluminium met magnetische bodem

Niet geschikte materialen: aluminium en roestvrij staal zonder magnetische bodem, koper, messing, glas, aardewerk, porselein.

De fabrikanten van de pannen vermelden meestal of hun producten geschikt zichoor inductie.

• Giet wat water in de pan en plaats ze op de inductiekookzone. Stel de kookzone op stand [9] in. Het water moet binnen enkele seconden warm worden.
• Houd een magneet gegen de bodem van de pan. Als de magneet blijt plakken is de pan geschikt.

Sommige pannen zoemen wanner ze op een inductiekookzone worden geplaatst. Dit wil nicht zaggen dat het apparaat defect is en het beinvloedt geenszins het functioneren.

Afmetingen van de pannen

De kookzones passen zich tot een bepaalde grens automatisch aan de diameter van de panbodem aan. De bodem van de pan mag nicht kleiner dan een bepaalde minimumdiameter zijn, waar dat de inductie anders Niet worden ingeschakeld.

Plaats de pan.altijd in het midden van de kookzone om een optimaal rendement te verkrijgen.

Voorbeelden van vermogensregeling

(de hieronder vermelden waarden zijn enkel richtgetallen)

1 tot 2 Smelten, oplossen, bereiding		Sauzen, boter, chocolde, gelatine, yoghurt
2 tot 3	Laten zwellen, ontdooien, warmhouden	Rijst, diepgevroren producten, vis, groenten
3 tot 4 Stomen, stoven Vis, groenten, fruit
4 tot 5 Stoven, wellen, ontdooien		Vis, groenten, pasta, granen, peulvruchten, diepgevroren producten
6 tot 7 Aan de kook brengen, doorkoken		Vlees, lever, eieren, braadworsten, goulash, rollade, pannenkoeken
7 tot 8 Voorzichtig braden		Vis, schnitzel, braadworsten, spiegeleieren
9 Braden, aan de kook brengen Steaks, omeletten, linzen
P	Koken	Grote hoeveelheden water

REINIGING EN ONDERHOUD

Laat het apparaat eerst afkoelen, anders bestaat er risico voor brandwonden.

Maak de kookplaat regelmatig schoon. Gebruik hiervoor een vochtige doek en wat reinigingsmiddel of een speciaal product voor keramisch glas.

• Om het apparaat te reinigen要去 het uitgeschakeldijken.
• Het reinigen van het apparaat met een stoomreiniger of een hagedrukreiniger is om veiligheidsredenen nicht toegelaten.
• Gebruik in geen geval schurende of bijtende reinigingsmiddelen zoals grill- en ovensprays, vlekken- of roestmiddelen, schuurpoeder of sponsjes met een krassend oppervlak.
  Wrijf de kookplaat verwolgens met een schone doek droog.
• Verwijder suiker of spijzen die suiker bevatten onmiddelijk.

KLEINE STORINGEN VERHELPEN

• De kookplaat is verkeerd op het elektrisch net aangesloten.
• De zekering van de elektrische installmentie is Niet correct ingezet of defect.
• De kookplaat is vergrendeld.
• De sensoren zich met water of vuil bedekt.
• Er staat een pan of een voorwerp op de toetsen.

In het display verschijnt [U]:

• De kookpan staat nicht op de kookzone.
• De kookpan is nicht geschikt voor inductie.
• De diameter van de panbodem is te Klein voor deze kookzone.

In het display verschijnt [E]:

• De klantenservice bellen.

De koelventilator blijft na het uitschakelen nog lopen:

• Dat is geen defect; de ventilator blijft lopen tot het apparaat is afgekoeld.
• De ventilator stopt automatisch.

Een enkele kookzone of de volledige kookplaat vallen UIT:

• De veiligheidsuitschakeling werk geactiveerd.
• U hebt vergeten een kookzone uit te schakelen.
• Meerdere sensorenং bededuct.
• De pan is leeg en oververhit.
• De elektronica heeft wegens oververhitting het vermogen automatisch gereduceerd of de kookplaat automatischuitgeschakeld.
• De koeling kan onvoldoende+zijn. Dechterwand van de onderkast moet ter hoogte van de uitsparing in het werkblad open+zijn zodat de lucht kan circuleren.De voorste dwarslijst van het meubel moet worden verwijderd, zodat er onder het werkblad over de hele breedte van het apparaat een opening is waar de lucht door kan.

De aankookautomaat treedt nicht in werkinq:

• De kookzone is nog heet [ H ].
• De hoogste kookstand is ingeschakeld [ 9 ].

In het display verschijnt [ L ]:

• Zie hoofdstuk „Vergrendeling van de kookplaat".

In het display verschijnt [u]:

Zie hoofdstuk, Warmhoudfunctie".

Het symbol [E2] of [EH]licht op:

• De kooktafel is oververhit, LaTeX afkoelen, daarna kutu ze weer terug inschakelen.

Het symbol [E3] licht op:

• De kookpot is nicht geschikt, gebruik een andere kookpot.

Het symbol [E6] licht op:

• Foutstroomcircuit. Controller de frequentie en spanning van het elektrisch netwerk.

Het symbol [E8]licht op:

• De luchttoevoer van de ventilator is afgesloten. Maak deze vrij.

Indien een van deze foulmeldingen blijft verschijnen,kest u de dienst na verkoop contacteren.

MILIEUBESCHERMING

• Het verpakkingsmaterial is milieuvriendelijk en geschikt voor recycling.
• Elektrische en elektronische apparaten bevatten nog waardevolle materialen. Ze bevatten darüber ook nog schadelijke stoffen, die voor de werking en de verilgheidoodzakelijk+zijn.

• Werp het oude apparaat in geen geval weg met het huisvuil.
• Doe beroep op het door uw gemeente ingerichte inzamelpunt voor verwijdering en recycling van elektrische en elektronische apparatuur.

AANWIJZINGEN VOOR DE MONTAGE

Montage en aansluiting mogen uitsluitend door een erkendvakman worden uitgevoerd. De gebruiker dient de wetgeving en de normen van het land van zich verblijfplaats na te leven.

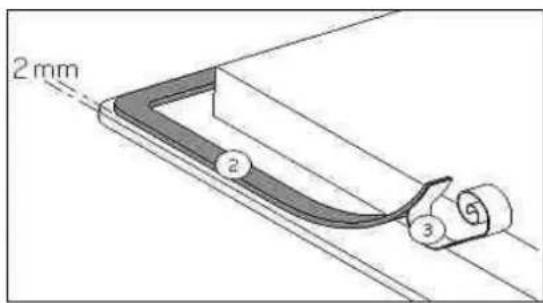

Plaatsen van de waterdichte strip:

De beschermfolie (3) verwijderen en de dichtingstrip (2) met 2 mm afstand van de buitenrand van de kookplaat op het glas plakken.

Montage:

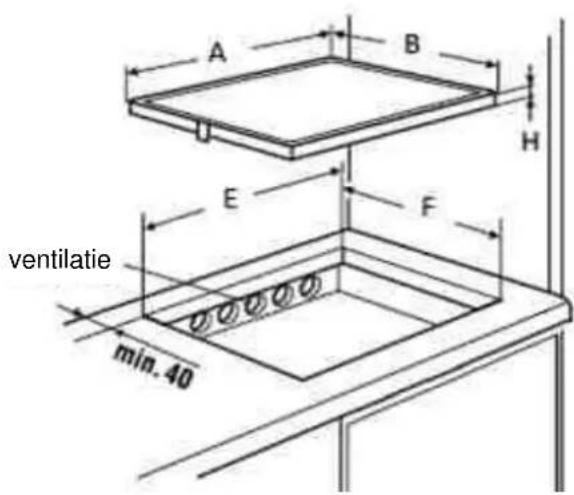

• Inbouwmaten:

	A	B	E	F	H
KI881 0.0SR	798 mm	518 mm	760 mm	490 mm	54 mm

e afstand tussen de uitsparing en de muur en/of een meubel moet minstens 40 mm bedragen.
- Het apparaat behoort wat brandveiligheid betreft tot het type Y. Alleen apparaten van dit type mogen met een kant naast een hoge kast of een muur worden ingebouwd. Let op: aan de andere kant mag geen enkel meubel of apparaat hoger� dan de kookplaat.
- Het werkblad moet met een hittebestendige lijm (75 °C) zijn verwerkt.
- De strips aan de muurranden dienen hittebestendig te+zijn.
- De kookplaat mag Niet boven een oven zonder ventilator, een vaatwasser, een wasmachine of een droogkast worden ingebouwd.

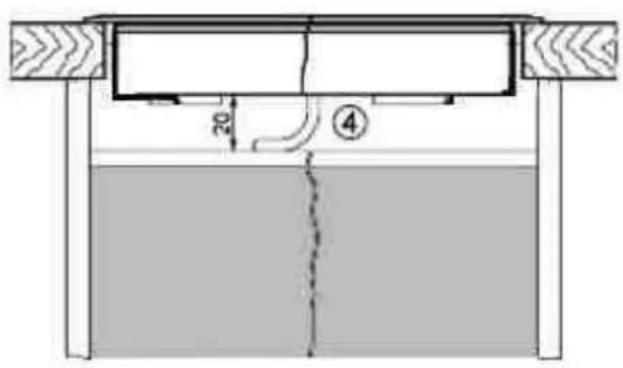

- Om een goede beluchting van de elektronica in de kookplaat te verzekeren要去onder de kookplaat een luchtspleet van 20mm worden voorzien.

• Indien er zich een lade onder de kookplaat bevindt, mogen in deze lade geen ontvlambare voorwerpen (bijv. spuitbussen) worden bewaard.
• Tussen het apparaat en een afzuigkap要去 de door de fabrikant aangegeven veiligheidsafstand worden in acht genomen. Bij gebrek aan geveens要去 deze afstand minstens 760~mm bedragen.
• De aansluitkabel van de kookplaat mag na het inbouwen aan geen enkele mechanische belasting, bijv. door een lade, onderhevig�<|im_start|>
• De snijvlakken van het werkblad dienen met een speciale lak, siliconenrubber of giethars te worden verzegeld om opzwellen door vochtigheid te verhinderen. Zorg ervoor dat de meegeleverde pakkingstrip zorgvuldig worden opgeplakt.
• De kookplaat in geen geval met silicone vastkleven! Anders is het later nicht meer möglichk de kookplaat waar te verwijderen zonder ze te vernielen.
• Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat,pek den die door de fabrikant aangeduid zich als geschikt of beschermrekken geintegreerd in het apparaat. Het gebruik van ongeschikte reckken kan ongelukken veroorzaken.

Ventilatie

Eventuele dwarslijsten onder het werkblad moeten tenminste ter hoogte van de uitsparing in het werkblad worden verwijderd.
- De afstand:tussen de inductiekookplaat en de keukenmeubels of de ingebouwde apparaten moet groot genoeg+zijn zodat de inductie voldoende geventileerd wordt.
Overmatige warmteontwikkeling langs onder, bijv. door een oven zonder dwarssroomventilator, moet worden vermeden.
- Als bij inbouwformuizen de pyrolysefunctie worden gebruikt, mag de inductiekookplaat nicht worden gebruikt.

• De installmente en de aansluiting op het elektrisch net月至en enkel worden toevertrouwd aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na de montage mag geen contact möglichk�zijn met onderdelen die bij het gebruik onder spanning staan.
• Of de vereiste aansluitgegevens met die van het elektrisch net overeenstemmen, ziet u op het typeplaatie.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net kuren worden geschienen. Staat deze open (niet aangesloten) moet de contactopening minstens 3mm bedragen. Geschikte scheidingsinstallaties zijn beveiligingsschakelaars, zekeringen, differntie schakelaars en contactoren.
• De installmentie moet door zekeringen beveiligd zijn. Elektrische kabels要去en door inbouwelementen afgedekt�.
• Als het apparaat Niet met een bereikbare stekker is uitgerust, moeten bij een vaste inbouw in overeenstemming met de montageaanwijzingen andere onderbrekingsmiddelen worden voorzien.
• De toevoerkabel要去 worden gelegd dat hij Niet met de hete onderdelen van de kookplaat in aanraking komt.

Let op!

Dit apparatus is voorzien voor aansluiting op een netspanning van 230V 50 / 60Hz

Verbind steeds de aarding.

Volg het aansluitschema.

De aansluitdoos bevindt zich aan de onderkant van het apparaat. Gebruik een schroevendraaier om de behuizing te openen en stek dele in de voorziene gleuven.

Elektrisch net Aansluiting (* ) Diameter Kabel Zekering
230V~ 50/60Hz 1 fase + N 3 x 2.5 mm²			H 05 VV - F H 05 RR - F	25 A*
400V~ 50/60Hz 2 fasen + N 4 x 1.5 mm²			H 05 VV - F H 05 RR - F	16 A*

(^*) volgens norm EN 60 335-2-6

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitmogelijkheden de messing verbindingsplaatjes die zich in de behuizing bevinden.

Eén fase 230 V ~ 1P+N

Breng een verbindingsplaatje:tussen aansluitklem 1 en 2 aan.

Bevestig de a Harding aan de aansluitklem "aarde", de nulleider aan aansluitklem 4, de fase L aan aansluitklem 1 of 2.

Twee fasen 400V 2P + N

Bevestig de aarding aan de aansluitklem „aarde", de nulleider aan aansluitklem 4, fase L1 aan aansluitklem 1 en fase L2 aan aansluitklem 2.

Let op! De draden correct insteken. De schroeven stevig aanhalen.

Wijল nicht verantwoordelijk voor ongevalden die door een verkeerde aansluiting of door een ontbrekende of verkeerde aansluiting van de a Harding ontstaan.

Küppersbusch
