BEDIENUNGSANLEITUNG KI8810.0SR Küppersbusch

BEDIENUNGSCANWEISUNG

mit Montageanweisungen

INSTRUCTIONS FOR USE

and installation

KI8810.0SR

Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme.

Service und Kundendienst

Telefon: [phone]

Email: [e-mail]

Küppersbusch-Kundendienst

Zentrale Kundendienst-/ Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte GmbH

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: [phone]

Telefax: (02 09) 4 01 - 7 14 / 7 15

Internet: www.kueppersbusch.de

Sie erreichen uns:

Montag bis Donnerstag von 8:30 Uhr bis 18:00 Uhr

Freitag von 8:30 Uhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per Telefax oder Internet unter www.kueppersbusch.de mit.

Österreich:

Teka Austria GmbH

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 866 80 - 50

Internet: www.kueppersbusch.at

Sie erreichen uns:

Montag bis Freitag von 8:00 Uhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per Telefax oder Internet unter www.kueppersbusch.at mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältigVBoreiten und die benotigten Ersatzteile bereitstellen kann,benotigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihr genaue Anschrift

2. Ihre Telefon- und ggf. Telefaxnummer

3. Wann kann der Kundendienst Sie besuchen?

4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rateziehen)

5. Das Kaufdatum oder Lieferdatum

6. Die genaue Beschreibung des Problemes oder Ihres Service-WUNSches Halten Sieitte zustzlich ihren Kaufbeleg bereit.

So halten Sie uns, unnöttigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsanspruchen aus seinem Kaufvertrag mit dem Handler leisten wir dem Endabnehmer direkt Garantie für Kuppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler berufen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Gluhlampen, wird keine Garantie übernommen. Geringfugige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso weniger leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sich fremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Entsatzteilen, Ergänzungsdoser Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.
3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfrei Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungssort vorgenommen. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, daß uneingeschränkt Handhabung, Ausbau und Einbau durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Bei Geräten, die nicht nach unseren Einbaurichtlinien montiert sind werden die anfallenden Zusatzleistungen in Rechnung gestellt. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und - soweit hiervon abweichend - das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.
4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgeleht wird, liefern wir innerhalb der obengennten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz.
5. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind - mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen. Diese Garantiebedingungen gelten grundsächlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingungen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden konnen.

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für ihre Entscheidung zum Kauf eines Induktionskochfeldes von KUPPERSBUSCH.itte lessen Sie die Informationen in thisem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betriebnehmen. Sie finden hier wichtige Hinweise fur ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Bewahren Sie diese Anleitung sorgfältig auf.itte reichen Sie these Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

INHALTSVERZEICHNIS

SICHERHEIT 4

SICHERHEITSHINWEISEVORDER INBETRIEBNAHME 4
ALLGEMEINE SICHERHEITS-HINWEISE 4
SCHUTZVORBESCHADIGUNG 6
VORSICHTSMABNAHMEM BEI GERATEAUSFALL 7
SCHUTZVOR WEITEREN GEFAHREN 7

GERATEBESCHREIBUNG 7

TECHNISCHE BESCHREIBUNG 8

BEDIENUNG DES KOCHFELDES 8

ANZEIGE 8
BELUFTUNG 9

INBETRIEBNAHME DES KOCHFELDES 9

VOR DEM ERSTEN AUFHEIZEN 9
INDUKTIONSPRINZIP 9
KoCHFELD EIN UND AUSSCHALTEN 9
TOPFERKENNUNG. 10
RESTWÄRMEANZEIGE 10
BOOSTER FUNKTION (POWERSUFE) 10
ANKOCHAUTOMATIK 11
BRUCKE-FUNKTION 11
WARMHALTEFUNKTION 12
VERRIEGELUNG DER KOCHMULDE 12
BETRIEBSDAuerBEGRENZUNG 12

KOCHEMPFEHLUNGEN 13

KoCHGESCHIRR 13
GESCHIRRGROBE 13
EINSTELLBEREICHE 14

REINIGUNG UND PFLEGE 14

WAS TUN WENN. 14

UMWELTSCHUTZ 15

MONTAGEHINWEISE 16

ELEKTKROANSCHLUSS 17

Sicherheitshinweise vor der Inbetriebnahme

• Alle Teile der Verpackung entfernen.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschlieben verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerätarf nur benutzt werden, wenn es gerade und fest in einer Arbeitsplatte montiert ist und unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen.
• Dieses Gerätarf nur für das haushaltsüblicheKochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber müssen vom Glas entfernt werden.
• Das Gerätarfdaulich nichtverändertwerden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Veränderungskabel erfolgen.
• Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheits-Hinweise

Die Elektronik (Relais) kann während des Betriebs hörbare Schaltgeräusche verursuchen. Ebenso kann das Kuhlgeblase hörbar sein. Das Kuhlgeblase kann auch nach Beendigung des Kochvorganges noch laufen, um die elektronischen Bauteile zu kühlen. Diese Gerausche weisen keinesfalls auf einen Mangel des Kochfeldes hin, viel mehr Funktioniert das Kochfeld einwandfrei.
- Schalten Sie nach jedem Gebrauch die Kochzonen aus.

• Überhützte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der weißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, * dürfen sich nicht in unmittelbarer Nahe des eingeschalteten Gerätes befinden. Ihr Funktion * konne beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollenn nicht auf dem Kochfeld abgelegt werden, da sie heißt werden können.
• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie die Kochfläche nie mit einem Lappen oder einer Schutzfolie, diese konnten sehr heißt werden und in Brand geraten.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielten.
• Reinigung und Benutzer-Wartung)durren nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.

Schutz vor Beschädigung

• Verwenden Sie keine Töppe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkorner Kratzer verursichen konnen.
• Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr wichtsdafig, jedoch nicht unzerbrechlich. Besonderss spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töppe und Ränder nicht an der Scheibe anstoßen.
  Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den weißchen Kochzonen. Diese Stoffe schmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die weißchen Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfern den Sie diese Stoffe noch im weißchen Zustand. Da die Kochzonen weiß sind, besteht Verbrennungsgefahr.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Stellen Sie in keinem Fall heiβes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.

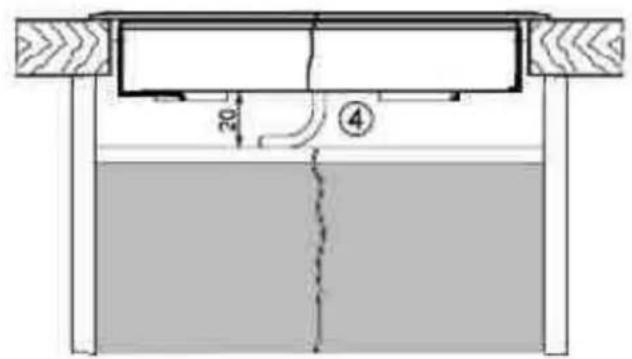

• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschelt und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld(sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. behmen Sie diese hereaus, und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachleuten durchgeführt werden.
• WARNING: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher in der Höhe des eingeschaltenen Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen sie keine synthetischen Behältnisse oder Gefäße aus Aluminium: Sie konnten auf der Kochzone schmelzen.
• Versuchen Sie nicht einen Brand mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBEN FÜR INDUktion Führt zu EINER VORZEITIGEN BEENDUNG DER GARANTIE.

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

Technische Beschreibung

Typ	KI8810.0SR
Gesamt Leistung	7400 W
Energieverbrauch der Kochmulde EChob**	170.5 Wh/kg
Kochzone vorne links	210x190 mm
Minimal Topfboden Durchmesser	Ø 90 mm
Nominal Leistung*	2100 W
Booster Leistung*	3000 W
Standardisiertes Kochgeschirr Kategorie**	B
Energieverbrauch ECw**	161.3 Wh/kg
Kochzone hinten links	210x190 mm
Minimal Topfboden Durchmesser	Ø 90 mm
Nominal Leistung*	1600 W
Booster Leistung*	1850 W
Standardisiertes Kochgeschirr Kategorie**	B
Energieverbrauch ECw**	161.3 Wh/kg
Kochzone hinten rechts	210x190 mm
Minimal Topfboden Durchmesser	Ø 90 mm
Nominal Leistung*	2100 W
Booster Leistung*	3000 W
Standardisiertes Kochgeschirr Kategorie**	C
Energieverbrauch ECw**	177.6 Wh/kg
Kochzone vorne rechts	210x190 mm
Minimal Topfboden Durchmesser	Ø 90 mm
Nominal Leistung*	1600 W
Booster Leistung*	1850 W
Standardisiertes Kochgeschirr Kategorie**	A
Energieverbrauch ECw**	181.9 Wh/kg

• These Leistungen können je nach Form, Großbe und Qualität der Töppe abweichen.
  ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige Benennung Beschreibung

0 Null Kochzone ist aktiviert

1...9 Leistungsstufe Einstellung der Leistung

U Keine Topferkennung Topf wurde nicht aufgesetzt oder ist nicht geeignet

A Ankochautomatik Höchste Leistung + Ankochen

E Fehleranzeige Fehler der Elektronik

H Restwärme Kochzone ist heiss

P Booster (Powerstufe) Die Booster-Leistung ist aktiviert

u Warmhalte Warmhalte die Kochzone auf 70^

Bruckenfunktion 2 Kochzonen werden kombiniert

Belüftung

Der Lüfter Funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die Werte der Elektronik eine gewisse Schwelle überschreiben.

Die höhere Geschwindigkeit erfolgt, wenn das Induktionskochfeld intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genugend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Reinigen Sie Ihr Gerät zuerst mit einem feuchten Lappen und reiben Sie es dann trocken. Benutzen Sie kein Reinigungsmittel, da diese eine bläuliche Färbung auf der verglasten Oberfläche hinterlassen könnte.

Induktionsprinzip

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeuft diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhütst sich der Topboden. Die Kochzone erwartt sich nur indirekt durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen Funktionieren nur mit magnetischen Kochgeschirr.

• Geeignetes Induktionskochgeschirr mit magnetischen Boden: Gusseisen, Stahl, emailierter Stahl, Edelstahl mit magnetischen Boden.
• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetischer Edelstahl.

Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengrösse eine Mindestgrösse haben.

Wenn das Kochgeschirr für die Induktion nicht geeignet ist, erscheint die Anzeige [U].

Kochfeld ein und ausschalten

• Kochzone: einschalten/ ausschalten :

Vorgang

Bedienfeld

Leistung erhöhen

Leistung verringern/Ausschalten

Anzeige

Den Knebel im Uhrzeigersinn drehen [1] bis [9]

Den Knebel gegen der Uhrzeigersinn

drehen [9] bis [0] oder [H]

Topferkennung

Die Topferkennung gewährleistet eine sehr hohe Sicherheit:

• Die Induktion Funktioniert nicht, wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesen Falle kann die Leistungsstufe nicht erhöht werden und das Symbol [U] erscheint in der Anzeige. Das [U] verschwindet, wenn ein Topf auf die Kochzone gestellt wird.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Symbol [U]. Das [U] verschwindet, wenn der Topf wieder auf die Kochzone gestellt wird. Die Kochzone schaltet sich mit der vorher eingestillten Leistungsstufe wieder ein.

Nach Benutzung, schalten Sie die Kochzone aus, damit die Topferkennung [U] nicht mehr erscheint.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden konnen. Solange die Restwärmeanzeige leuchtet, sollen den Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf auf abgelegt werden: Verbrennungsgefahr!

Booster Funktion (Powerstufe)

Alle Kochzonen sind mit einer Powerfunktion, d.h. einer Leistungsverstärkung ausgestattet. Ist sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 5 Minuten in der Leistungsstufe [P] mit einer extrahohen Leistung. Der Power ist davon gedacht, daß Sie z.B., große Mengen Wasser schnell erhitzen konnen, wie etwa zum Kochen von Nudelwasser.

• Booster einschalten/ ausschalten :

Vorgang

Bedienfeld

Booster einschalten

Booster ausschalten

Anzeige

Den Knebel im Uhrzeigersinn über [9]
drehen [P] für 5 min

Den Knebel gegen der Uhrzeigersinn drehen [9] bis [0] oder [H]

• Automatische Steuerung der “ Booster Funktion ” (Powermanagement):

Je zwei Kochzonen sind -technisch bedingt- zu einem Modul zusammengefasst und verfügen über eine maximale Leistung. Wir dieser Leistungsbereich beim Einsatzen einer hohen Kochstufe oder der Powerfunktion übersritten, reduziert das Powermanagement die Kochstufe der zugehörigen Modul-Kochzone. Die Anzeige dieser Kochzone blinkt zunachst, danach wird die maximal mögliche Kochstufe konstant angezeigt.

Ausgewählte Kochzone Andere Kochzone (z.B.: Leistungsstufe 9)

[P] leuchtet [9] wird auf [8] reduziert und blinkt

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit hochster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hangt von der gewährten Fortkochstufe ab.

- Aktivierung der Ankochautomatik

Vorgang

Bedienfeld

Anzeige

Einschalten der Funktion

Den Knebel gegen den Uhrzeigersinn

über [0]drehen [A]

Leistung auswahlen AnschlieBend den Knebel im

(z.B. « 7 ») Uhrzeigersinn drehen [7] blinkt

mit [A]

- Abschalten der Ankochautomatik:

Vorgang

Bedienfeld

Anzeige

Ausschalten der Funktion

Den Knebel gegen der Uhrzeigersinn

drehen [0]

Eingestellte Fortkochstufe	Ankochautomatik Zeit (Min:Sek)
1	00:48
2	02:24
3	03:36
4	05:24
5	06:48
6	02:00
7	02:48
8	03:36
9	- - -

Brücke-Funktion

These Funktion erlaubt eine Brückung von zwei Kochzonen mit den gleichen Funktionalitäten wie eine Kochzone. Boosterfungtion kann beim Brücken nicht verwendet werden.

Vorgang

Bedienfeld

Anzeige

Brückenfunktion einschalten

Beide Knebel auf der selbst Seite im

Uhrzeigersinn über [9] drehen [7] auf der hinteren

Anzeige

Leistungveränderung

Den vorderen Knebel drehen

[1] bis [9]

Brückenfunktion ausschlaten

Den hintern Knebel drehen

[0]oder[H]

Warmhaltefungtion

These Funktion wird Speisen auf 70^ warmhalten

- Ein- und ausschalten:

Vorgang

Bedienfeld

Anzeige

19eigersinnzwischen [0]und[1]drehen [u] den [0...9]

Einschalten

Ausschalten

Den Knebel drehen

These Funktion kann auf allen Kochzonen unabhängig voneinander gewählt werden. Die Warmhaltefunktion schaltet sich aus Sicherheitsgründen nach max. 2 Stunden ab.

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases.

- Verriegelung aktivieren:

Vorgang

Bedienfeld

Anzeige

Verriegelung der Kochmulde

Beide linken Knebel gleichzeitig gegen den Uhrzeigersinn für ca. 3 Sekunden drehen [L]

- Verriegelung abschalten:

Vorgang

Bedienfeld

Anzeige

Entregelung der Kochmulde

Beide linken Knebel gleichzeitig gegen den Uhrzeigersinn für ca. 3 Sekunden drehen [0] oder [H]

Betriebsdauerbegrenzung

Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet.

Eingestellte Kochstufe	Betriebsdauerbegrenzung (Stunden)
1	8.7
2	6.7
3	5.3
4	4.3
5	3.5
6	2.8
7	2.3
8	1.9
9	1.5

Kochgeschirr

Geeignete Materialien: Stahl, emaillierter Stahl, Gusseisen, Edelstahl mit magnetischen Boden, Aluminium mit magnetischen Boden

Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller geben mein ist an, ob ihre Produkte induktionsgeeignet sind.

So überprüfen Sie die Induktionskompatibilität der Töpfe:

• Füllen Sie das Kochgeschirr mit etwas Wasser und setzen Sie es auf die Induktionskochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Das Wasser muss in einzelnen Sekunden warm werden.

• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Eine Töpfe können Gerausche erzeugen, wenn sie auf eine Induktions-Kochzone gesetzt werden. Diese Gerausche stellen in keinem Fall einen Fehler des Gerätes dar und beeinflussen keineswegs seine Funktion.

Geschirrgröbe

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirrarf einen bestimmten Bodendurchmesser nicht entsprechieren, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, AuflösEN, Zubereitung		Saucen,Butter,Schokolade Gelatine,Joghurt,
2 bis 3 Quellen, Auftauen,Warmhalten		Reis,Gefrorene Gerichte,Fisch,Gemüse
3 bis 4 Dampfgaben,Dünsten		Fisch,Gemüse,Obst
4 bis 5 Dünsten,Quellen,Auftauen		Fisch,Gemüse,Teigwaren,Getreide,Hülsenfrüchte,Tiefkühlkost
6 bis 7 Ankochen,Fortkochen		Fleisch,Leber,Eier,WurstGulasch,Rouladen,Pfannkuchen
7 bis 8 Schonendes Braten		Fisch,Schnitzel,Bratwurst,Spiegeleier
9 Backen,Ankochen Steaks,Omelett,Linsen
P	Kochen	Grosse Wassermengen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät vor der Reinigung abkühlen, es besteht sonst Verbrennungsgefahr. Reinigen Sie das Kochfeld regelmässig. Benutzen Sie dazu ein feuchtes Tuch und weniger Putzmittel oder ein spezielles Produkt für Glaskeramik.

Um das Gerät zu reinigen, muss es ausgeschaltet sein.
Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht erlaubt.
- Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.
- Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
- Entfernen Sie Zucker oder zuckerhaltige Speisereste sofort.

WASTUN WENN...

Das Kochfeld oder die Kochzonen setzen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
  Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
  Das Kochfeld ist verriegelt.
  Die Sensorlasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [U]:

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht Induktiongeeignet
• Der Topboden-Durchmesser ist zu Klein für diese Kochzone.

In der Anzeige entscheid [E]:

• Den Kundendienst anrufen.

Das Kuhlgeblase lauft nach dem Ausschalten weiter:

• Das ist keine Störung, das Geblase lauft so lange, bis das Gerät abgekühlt ist.
  Das Geblase schaltet automatisch ab.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

Die Sicherheits-Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochstelle abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
- Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder bzw. automatisch abgeschalte.
Die Kuhlung ist eventuell nicht ausreichend. Es ist empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnits zu öffnen sowie die vorder Traversleiste des Mobels über die gesamte Breite des Kochfeldes zu entfernen damit ein betterer Luftausstausch gegeben ist.

Die Ankochautomatik schaltet nicht ein:

Die Kochzone ist noch frei [H]
Die hochste Leistungsstufe ist eingeschaltet [9]

Der Auftrag Anzeige [L]:

• Finden Sie im Kapitel Verriegelung der Kochmulde.

In der Anzeige erscheint [E2] oder [EH]:

• Das Kochfeld ist überhitzt, setzen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein

In der Anzeige entscheidt [E3]:

• Der Topf passt nicht, wechseln Sie den Topf.

In der Anzeige erscheint [E6]:

• Fehlerhaftes elektrisches Netz. Überprüfen Sie die Frequenz und Spannung des elektrischen Netzes.

In der Anzeige erscheint [E8]:

• Der Lufteingang des Lufters ist verstopft, befreien Sieihn.

Wenn eines der obengennten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreiendlich und Recycling fahig.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss * d rufen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf aufchten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

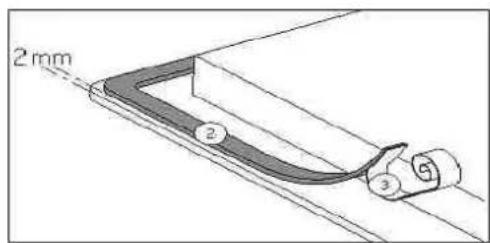

Dichtung Einbau:

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

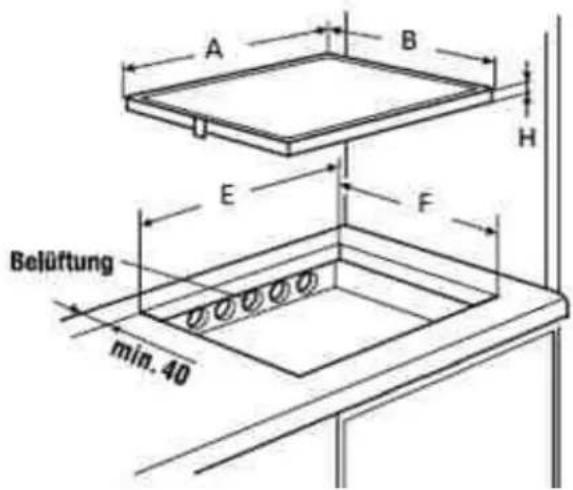

Einbau :

• Einbaudimensionen:

	A	B	E	F	H
KI8810.0SR 798 mm 518 mm 760 mm 490 mm 54 mm

• Der Abstand vom Ausschnitt bis zu einer Wand und/oder einem Möbelstück muss mindestens 40 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte these Types dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Achtung: von der anderen Seite dürfen keine Möbel oder Geräte hoher sein als die Kochmulde.
  Die Arbeitsplatte muss mit hitzebestandigem Kleber (75^) verarbeitet sein.
  Die Wandabschlussleisten müssen hitzebestandig sein.
• Das Kochfeldarf nicht über Herde ohne Lüfter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.

• Um eine ausreichende Belüfung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftspalt von 20 mm notwendig.

• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
  Die Schnittflächen von Arbeitsplatten sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
• Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.
• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von thisem für den Einsatz mit dem Kochfeld freigegeben sind.

Beluftung

Die Rückwand des Unterschranks muss im Bereich des Arbeitsplattenausschnits offen sein, damit ein Luftstausch gegeben ist.
- Der Abstand zwischen Induktionskochfeld und Kuchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist.
- Übermäßige Hitzeentwicklung von unter z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.
- Wenn bei Einbauherden der Pyrolysebetrieb staatfindet, damit das Induktionskochfeld nicht benutzt werden.

ELEKTKROANSCHLUSS

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden konnen. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
  Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel mussen durch Einbauten abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.

SchlieBen Sie immer die Erde mit an.

Beachten Sie das Anschlusssschema.

Der Anschlusskosten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schiben Sieihn in den vorgesehenen Schlitzen hinein.

(*) Iaut EN 60 335-2-6 Norm

Netz Anschluss (*)		Durchmesser Kabel Sicherung
230V~ 50/60Hz 1	Phase + N 3 x	2.5 mm²	H 05 VV - F H 05 RR - F
400V~ 50/60Hz 2	Phasen + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F

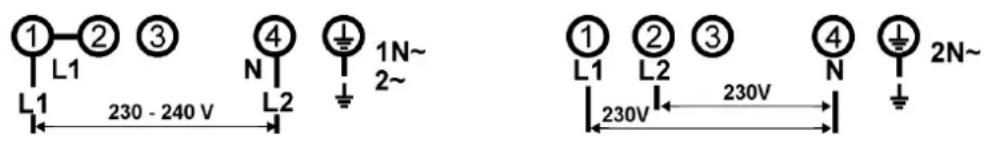

Anschluss des Kochfelds:

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasen 230V 1P + N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Zweiphasen 400V 2P + N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drahte korrekt hineinstecken. Die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.

Dear customer,

MISE EN ROUTE ET GESTION DE L'APPAREIL

TECHNISCHE BESCHRIVING 71

BEDIENING VAN DE KOOKPLAAT 71

DISPLAY 71
VENTILATIE 72

INGEBRUIKNAME VAN DE KOOKPLAAT 72

VOOR HET EERSTE OPWARMEN 72
PRINCIPLE VAN DE INDUCTIE 72
KOOKPLAAT IN- EN UITSCHAKELEN 72
PANHERKENNING 72
RESTWARMTEWEERGAVE 73
BOOSTER-FUNCTIE (POWERSTAND) 73
AANKOOKAUTOMAAT 73
BRIDGE-FUNCTIE 74
WARMHOUDFUNCTIE 74
KOOKPLAAT VERGRENDELEN 75
GEBRUKSDUURBEPERKING 75

KOOKADVIES 76

KoOKPANNEN 76
AFMETINGEN VAN DE PANNEN 76
VOORBEELDEN VAN VERMOGENSREGELING 77

REINIGING EN ONDERHOUD 77

KLEINE STORINGEN VERHELPEN 77

MILIEUBESCHERMING 78

ELEKTRISCHE AANSLUITING 80

Bescherming gegen beschadiging

Bescherming gegen andere gevaren

Draai de knop gegen de klok in [0]

Display

De kookplaat of de kookzones können nicht worden ingeschakeld:

ELEKTRISCHE AANSLUITING

Küppersbusch Hausgeräte GmbH

Postfach 10 01 32, D-45801 Gelsenkirchen,

Küppersbuschstraße 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: [phone]

www.kueppersbusch.de

Teka Austria GmbH

Eitnergasse 13, A-1230 Wien

Telefon: [phone], Telefax: (01) 86680-50

www.kueppersbusch.at
