GEBRUIKSAANWIJZING DI9340.0E Küppersbusch

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

⚠️ De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.

• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarming sketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

⚠ WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

⚠ WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

- Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.

- Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.

- Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

- Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

- Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

⚠ Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

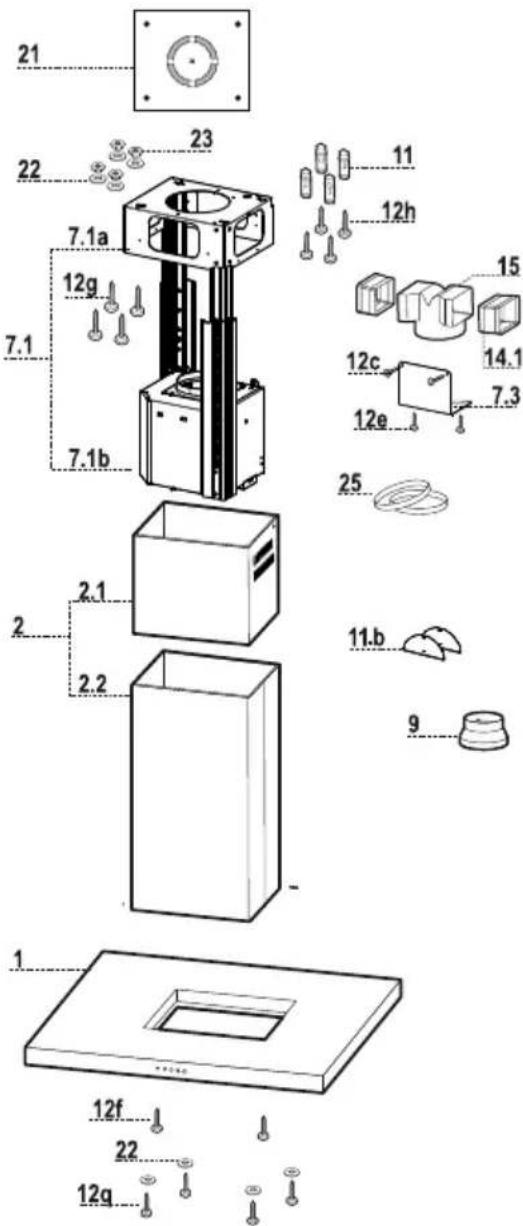

Onderdelen

Ref.	Productonderdelen
1 1	Wasemkap compleet met: Bedieningen, Licht, Filters
2 1	Telescopische Schouw Bestaande uit:
2.1	1 Bovenstuk
2.2	1 Onderstuk
7.1	1 Telescopisch frame compleet met afzuiginrichting, bestaand uit:
7.1a	1 Bovenste frame
7.1b	1 Onderste frame
9 1	Reductieflens ø 150-120 mm
11b	2 Klep
14.1	2 Verlengstuk Verbindingsstuk Luchtuitlaat
15	1 Verbindingsstuk Luchtuitlaat
25	Leidingklemmen (niet inbegrepen)
Ref.	Installatieonderdelen
7.3 1	Draagbeugel verbindingsstuk
11	4 Pluggen ø 10
12c	2 Schroeven 2,9 x 6,5
12e	2 Schroeven 2,9 x 9,5
12f	2 Schroeven M4 x 80
12g	4 Schroeven M6 x 80
12h	4 Schroeven 5,2 x 70
12q	4 Schroeven 3,5 x 9,5
21	1 Boormal
22	8 Ringen øi 6,4
23	4 Moeren M6
Documentatie
	1 Gebruiksaanwijzing

21 22 7.1a 7.1 7.1b 2.1 2 2.2 1 12f 22 12g 11 12h 15 14.1 12c 12e 7.3 25 11.b 9 1

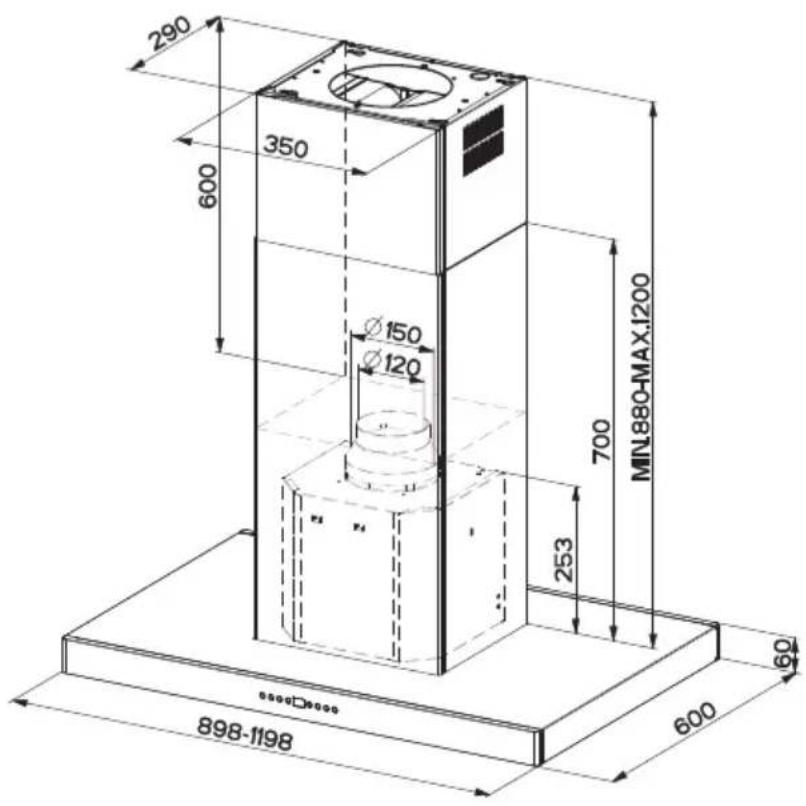

290 350 600 Ø150 Ø120 700 MIN.880-MAX.1200 253 60 898-1198 600

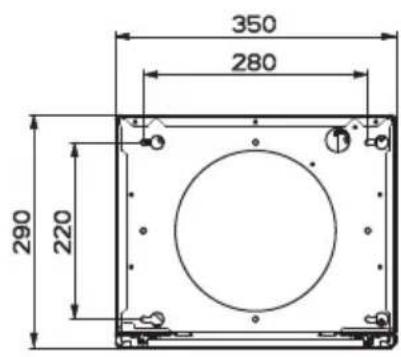

350 280 290 220

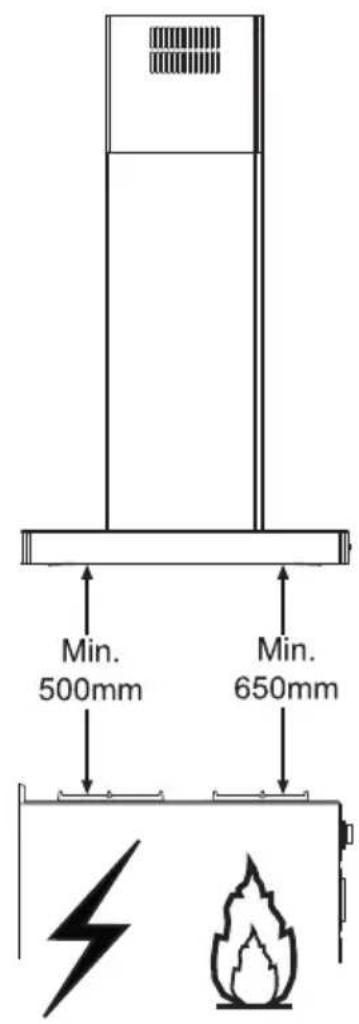

Min. 500mm Min. 650mm

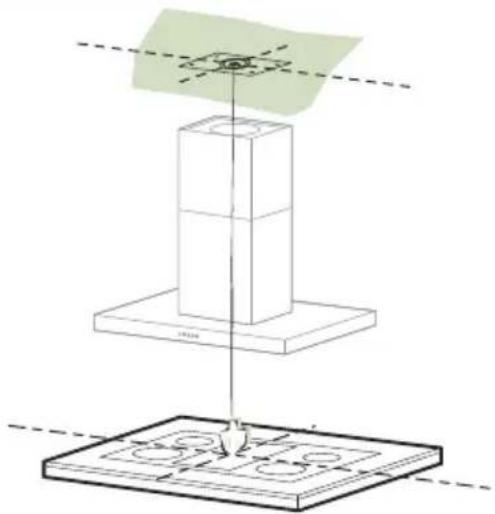

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 7 mm.
• Doorvoer van de elektrische voedingskabel: ø 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

- Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:

• voor massief beton, betonpluggen, niet bijgeleverd.
• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd.
• voor houten balken, 4 houtschroeven, niet bijgeleverd.
• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

BEVESTIGING FRAME

• Draai de twee schroeven los die het onderstuk vasthouden aan het frame en verwijder het (langst de onderkant)
• Draai de twee schroeven los die het bovenstuk vasthouden aan het frame en verwijder het (langst de bovenkant)

Als U de hoogte van het frame wil bijstellen, gaat als volgt te werk:

- Draai de metriche schroeven los die de twee kolommen met elkaar verbinden. Deze bevinden zich aan de zijkant van het frame.

- Om het frame stabieler te maken, moet U de vier veiligheidsschroeven vastzetten in het laatste vrije gat.

- Til het frame op, plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren:

- Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast:

Vooraleer U de schroeven definitief vastschroeft, kan U nog bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestigingsshaken schuiven.

- De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap als op de belastingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel is, ook als er tegen het frame aan wordt geduwd.

- In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur.

Voor de installatie van het model met luchtafvoer naar buiten moet de afzuigkap op de afvoerpijp worden aangesloten met een buis of slang van ø150 of 120 mm, naar keuze van de installateur.

- Plaats de klep 11b op de afvoer van de afzuigkap.

Aansluiten van de buis ø 150

- Maak de buis vast met geschikte buisklemmen. Het benodigde materiaal wordt niet bijgeleverd.

Aansluiten van de buis ø 120

- Plaats bij aansluiting op een buis van ø120 mm de verloopflens 9 op de afvoer van de afzuigkap.

- Maak de buis vast met geschikte buisklemmen. Het benodigde materiaal wordt niet bijgeleverd.

- Verwijder in beide gevallen eventuele geurfilters met actieve koolstof.

11b

ø 150 9 ø 120

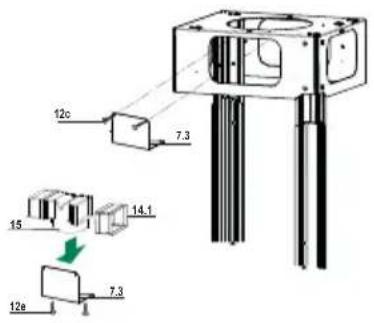

Luchtafvoer model met luchtcirculatie

• Plaats de verlengstukken van het verbindingsstuk 14.1 aan de zijkant op het verbindingsstuk 15.
• Plaats het verbindingsstuk 15 in de steunbeugel 7.3 en bevestig het met de schroeven.
• Bevestig de steunbeugel 7.3 door hem met de schroeven aan het bovenste deel te bevestigen.
• Controleer of de uitgang van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal samenvalt met de openingen van de schouw.
• Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap aan met een buis of slang van ø150 mm, naar keuze van de installateur.
• Controleer of een geurfilter met actieve koolstof aanwezig is.

12c 7.3 15 14.1 12a 7.3

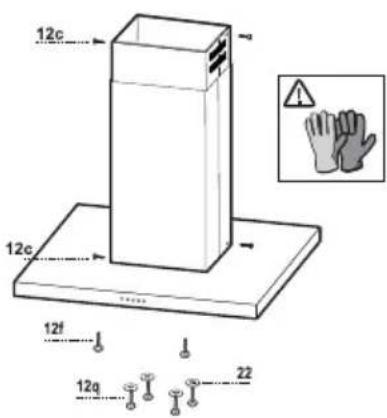

Montage van de schouw - Montage van de Wasemkap

• Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).
• Breng op dezelfde manier het onderste gedeelte van de schouw in positie en zet dit aan de onderkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

Alvorens de afzuigkap aan het frame te bevestigen:

• Schroef de 2 schroeven 12f voor de helft vast op de zijkant onderaan het frame ter hoogte van de 2 al aanwezige gaten.
• Verwijder de vetfilters uit de afzuigkap;
• Verwijder eventuele geurfilters met actieve koolstof.
• Til de afzuigkap op en klem de schroeven 12f tot de aanslag in de gaten (ref. A).
• Bevestig de afzuigkap van onderaf met de 4 bijgeleverde schroeven 12q en 4 sluitringen 22 aan het frame (ref. B) en haal alle schroeven definitief aan.

12c 12c 12f 12q 22

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm.

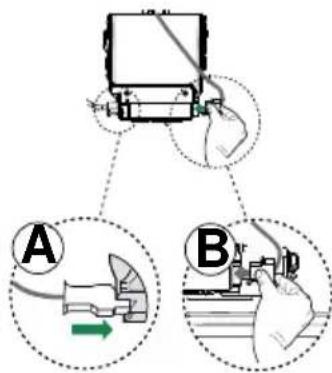

• Verwijder de vetfilters (zie par. 'Onderhoud') en controleer of de stekker van het netsnoer (A) correct in de aansluiting van de afzuiginrichting is gestoken.
• Sluit de stekker B op de vrij gebleven aansluiting naast de afzuiginrichting aan

T1 Motor Zet de motor uit.
T2 Snelheid	Schakelt de motor op de eerste snelheid in. Verlichte toets vast.
T3 Snelheid	Schakelt de motor op de tweede snelheid in. Verlichte toets vast.
T4 Snelheid	Druk schakelt kort op de snelheid van de motor naar de Derde. Verlichte toets vast.
	Als deze toets 2 seconden wordt ingedrukt. Verlichte toets knipperen.Wordt de vierde snelheid gedurende 6 minuten ingeschakeld, waarna weer op de eerder ingestelde snelheid wordt overgegaan. Geschikt voor het op- vangen van de maximale uitstoot van kookdampen.
L Verlichting Schakelt de verlichtingsinstallatie in en uit. Verlichte toets vast.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

- Neem voor de vervanging contact op met de klantenservice. ('Wend u voor de aankoop tot de klantenservice').
