MANUAL DE UTILIZADOR DI9340.0E Küppersbusch

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.
• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.

• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).

• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

⚠ ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

- Vigie as crianças, certificando-se de que não brinquem com o aparelho.

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.
  As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.
• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

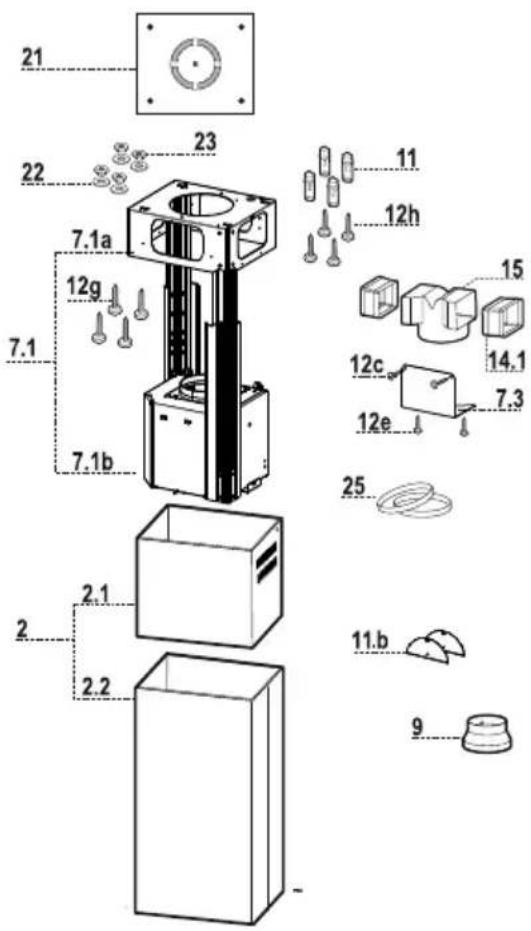

Componentes

Ref. Qtd. Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, luz e filtros

7.1 1 Armação telescópica com aspirador, composta de:

7.1a 1 Armação superior

7.1b 1 Armação inferior

9 1 Flange de redução ø 150-120 mm

11b 2 Flapes

14.1 2 Extensão para a conexão da saída de ar

15 1 Conexão da saída de ar

25 Braçadeiras para tubos (não incluídas)

Ref. Qtd. Componentes de instalação

7.3 1 Suporte de fixação Conexão de saída de ar

11 4 Buchas de ø 10

12c 2 Parafusos 2,9 x 6,5

12e 2 Parafusos 2,9 x 9,5

12f 2 Parafusos M4 x 80

12g 4 Parafusos M6 x 80

12h 4 Parafusos 5,2 x 70

12q 4 Parafusos 3,5 x 9,5

21 1 Molde de perfuração

1 Livro de instruções

21 22 7.1a 12g 7.1 7.1b 2.1 2 2.2 23 11 12h 15 12c 14.1 7.3 12e 25 11.b 9

1 12f 22 12q

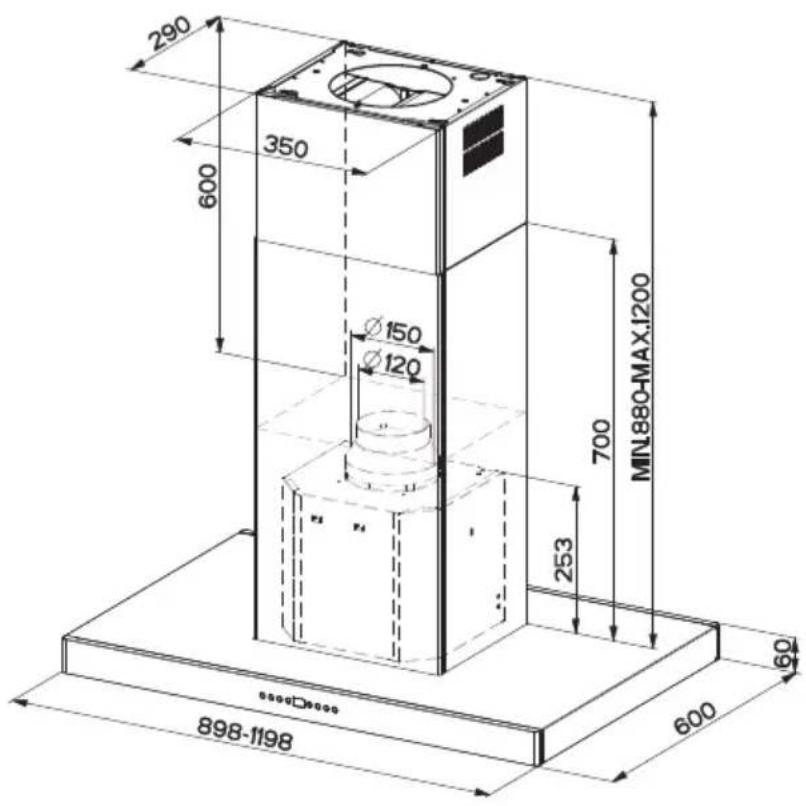

290 350 600 Ø150 Ø120 700 MIN.880-MAX.1200 253 60 898-1198 600

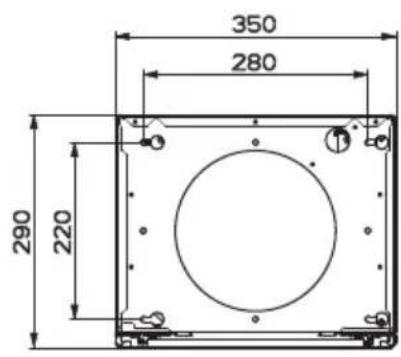

350 280 290 220

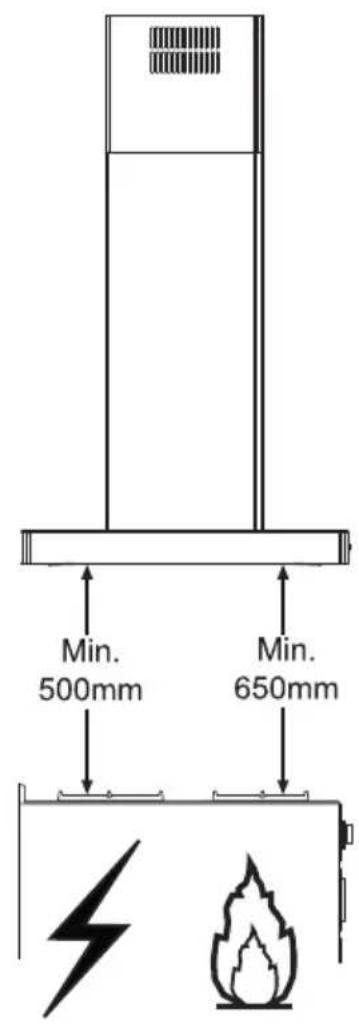

Min. 500mm Min. 650mm

Perfuração do tecto/prateleira e fixação da armação

PERFURAÇÃO DO TECTO/PRATELEIRA

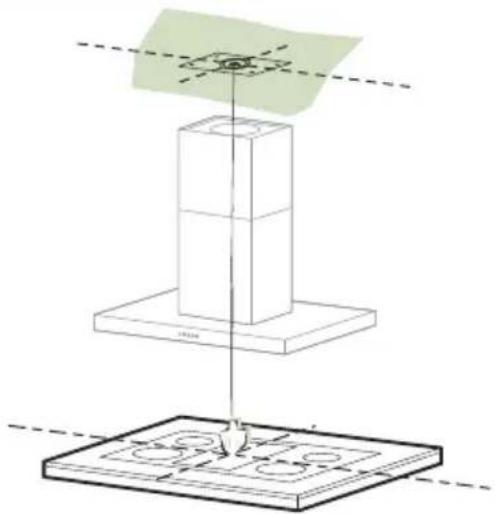

• Com a ajuda de um fio de prumo, marque noTecto/Prateleira de suporte o ponto de projecção do centro da placa do fogão.

• Apoie o gabarito de perfuração 21, que acompanha o aparelho, no tecto/prateleira de modo a fazer com que o centro deste coincida com o centro projectado e alinhando os eixos do gabarito com os eixos da placa do fogão.
  • Marque os centros dos furos do gabarito.
  • Fure os pontos marcados:

• Tecto de betão maciço: de acordo com as buchas para betão utilizadas.

• Tecto de tijolo perfurado, com espessura resistente de 20 mm: ø 10 mm (introduza imediatamente as buchas 11 fornecidas juntamente com o aparelho).
• Tecto de traves de madeira: de acordo com os parafusos para madeira utilizados.
• Prateleira de madeira: ø 7 mm.
• Passagem do fio eléctrico de alimentação: ø 10 mm.
• Saída de ar (versão aspirante): de acordo com o diâmetro da ligação à tubagem de evacuação exterior.

- Enrosque dois parafusos, cruzando-os e deixando-os a 4-5 mm de distância do tecto:

• para betão maciço, buchas para betão (não fornecidas com o aparelho).
• para tijolos ocos com espessura resistente, de cerca de 20 mm, Parafusos 12h, fornecidos com o aparelho.
• para traves de madeira, 4 parafusos para madeira (não fornecidos com o aparelho).
• para prateleira de madeira, 4 parafusos 12g (M6 x 80) com anilhas 22 e porcas 23 (fornecidas com o aparelho).

• Desaperte os dois parafusos que estão a fixar a chaminé inferior e desenfiá-la da armação (por baixo).
• Desaperte os dois parafusos que estão a fixar a chaminé superior e desenfiá-la da armação (por cima).

Se desejar ajustar a altura da armação, proceda do modo seguinte:

• Desaperte os parafusos métricos que estão a unir as duas colunas dispostas de ambos os lados da armação.
• Regule a altura de armação desejada e aperte de novo os parafusos tirados anteriormente.
• Introduza a chaminé superior por cima e deixe-a livre por cima da arma- ção.
• Levante a armação, enfie os orifícios oblongos nos parafusos e deslize com ela até ao limite de curso;
• Aperte bem os dois parafusos e aplique os outros dois incluídos nos acessórios fornecidos de série.

Antes de apertar os parafusos definitivamente é possível fazer ajustes, deslocando a armação, prestando atenção aos parafusos que não podem sair da sede do orifício oval de regulação.

• A fixação da armação deve ficar segura, quer em relação ao peso do exaustor, quer em relação a esforços provocados por pressões laterais ocasionais no aparelho montado. Terminada a fixação, verifique a estabilidade da base e experimente-a, sobretudo submetendo-a a esforco de flexão.
• Nos casos em que o tecto não for suficientemente forte no ponto de suspensão, o instalador terá de o reforçar colocando placas e contraplacas fixadas às partes estruturais resistentes.

Para instalação na Versão Aspirante, ligue o exaustor à tubagem de saída, utilizando um tubo rígido ou flexível de ø 150 ou 120 mm, cuja escolha é deixada ao critério do instalador.

- Monte os flapes 11b na saída do corpo do exaustor.

Ligação do tubo de ø 150

- Fixe o tubo com braçadeiras apropriadas. O material necessário não é fornecido com o aparelho.

Ligação do tubo de o 120

• Para ligação com um tubo de ø120 mm, monte o flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras apropriadas. O material necessário não é fornecido com o aparelho.
• Em ambos os casos, desmonte os filtros antiodor de carvão ativado eventualmente presentes no exaustor.

11b...

ø 150 9 ø 120

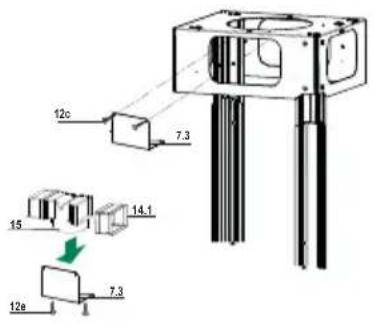

Saída de ar para a versão filtrante

• Aplique, lateralmente, as extensões da conexão 14.1 na conexão 15.
• Coloque a conexão 15 no suporte de apoio 7.3, fixando-a com os parafusos.
• Fixe o suporte de apoio 7.3, utilizando os parafusos que devem ser aplicados na parte superior.
• Assegure-se de que a saída das extensões da conexão 14.1 fica em correspondência com as bocas da chaminé quer na horizontal, quer na vertical.
• Ligue a conexão 15 à saída do corpo do exaustor, utilizando um tubo ø150 mm rígido ou flexível, à discricão do instalador.
• Assegure-se de que o filtro anti-odores de carvão activo está montado.

12c 7.3 15 14.1 12a 7.3

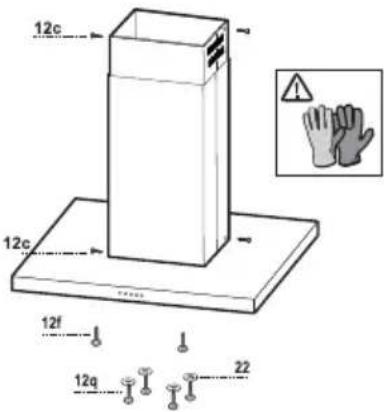

Montagem da chaminé e fixação do corpo do exaustor

• Posicionar a chaminé superior e fixá-la, na sua parte superior, à peça de fixação com dois parafusos 12c (2,9 x 6,5) provistos.
• Introduza a chaminé inferior na armação, segurando-a na sua posição até à montagem do corpo do exaustor.

Antes de fixar o corpo do exaustor à armação:

- Aperte os 2 parafusos 12f até meio dos respectivos cursos, na parte inferior da armação, lateralmente, nos 2 furos próprios.

- Desmonte os filtros antigordura do corpo do exaustor.

- Desmonte os filtros anti-odores de carvão activo.

- Levante o corpo do exaustor e prenda os parafusos 12f nos orifícios oblongos (ref.A) até encostarem no fim de curso.

- Agindo por baixo e utilizando os 4 parafusos 12q e as 4 anilhas 22 fornecidos de série, fixe o corpo do exaustor à armação montada (ref.B) e aperte, definitivamente, todos os parafusos.

12c 12c 12f 12q 22

• Ligue o exaustor à rede elétrica, colocando, entre a fonte de corrente e o aparelho, um interruptor bipolar com abertura mínima entre os contactos de 3 mm.

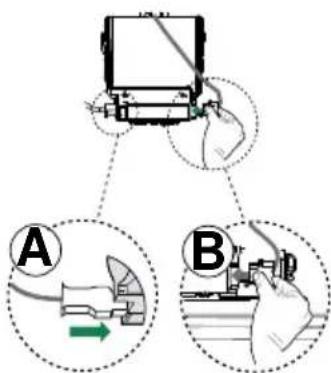

• Retire os filtros antigordura (ver par. “Manutenção”) e assegure-se de que o conector do cabo de alimentação (A) está bem adaptado na tomada do aspirador.
  • Ligue o conector B na tomada livre, ao lado do aspirador

T1 Motor Desliga o motor.
T2 Velocidade Liga o motor com velocidade I. Tecla com luz acesa fixa.
T3 Velocidade Liga o motor com velocidade II. Tecla com luz acesa fixa.
T4 Velocidade Premida breves instantes, liga o motor com velocidade III. Tecla com luz acesa fixa.

Premida durante 2 segundos. Tecla com luz intermitente

Activa a velocidade IV durante 6 minutos. No fim deste período de tempo o sistema retoma a velocidade anterior. É indicada para condições de máxima emissão de fumos de cozedura.

L Luz Liga e desliga o sistema de iluminação. Tecla com luz acesa fixa.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.
• Retire os filtros, um de cada vez, empurrando-os para trás e pu-xando-os ao mesmo tempo.
• Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro de carvão activado (Versão com recirculação)

SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais frequentemente em casos de grande utilização.
• Retire os filtros metálicos contra gordura.
• Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.
• Instale o novo filtro encaixando-o no respectivo lugar.
• Instale novamente os filtros metálicos contra gordura.

- Para substituição, contacte a assistência técnica. ("Para compra, dirija-se à assistência técnica").
