GEBRUIKSAANWIJZING Perform DSG100i Flow Fitness

Alle rechten voorbehouden. Niets uit deze gebruiksaanwijzing mag worden gebruikt of gereproduceerd in welke vorm of op welke wijze dan ook zondervoorgaande schriftelijke toestemming van Flow Fitness.

Illustratie van de onderdelen....5

Beschrijving knoppenpaneel 6

Beschrijving beeldscherm....6

Aanzetten 7

Snelle start 7

Selectie trainingsmodus....8

Verborgen handvat 12

App....12

Instructies voor wandmontage 13

Stroomvoorziening.... 16

Probleemoplossing.... 20

5. GARANTIE....21

Garantievoorwaarden 21

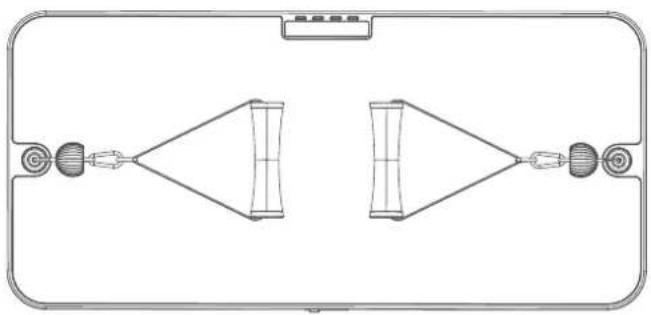

PRODUCTLIJST

Flow Fitness DSG100i Handleiding

Accessoires voor muurmontage

Accessoires kunnen eenvoudig worden verwisseld via karabijnhaken.

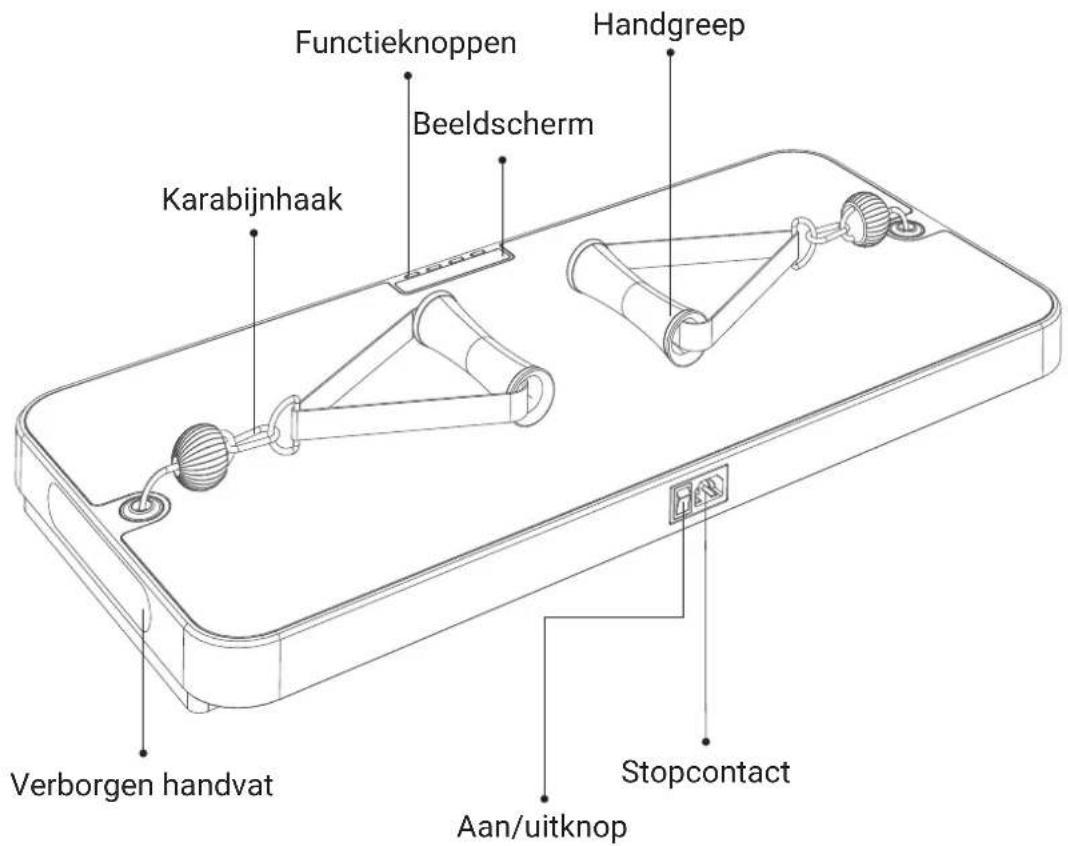

ILLUSTRATIE VAN DE ONDERDELEN

Functieknoppen Beeldscherm Handgreep Karabijnhaak Verborgen handvat Stopcontact Aan/uitknop

PRODUCTSPECIFICATIES

Model	DSG100i
Vermogen	900W
Productformaat	75 x 35 x 5.5 cm
Netto gewicht	14 kg

Bruto gewicht 16 kg

Maximaal gewicht 150 kg

Weerstand 60 kg

1. "M": Modusschakelaar met vier verschillende trainingsmodi: standaardmodus, excentrische modus, kettingmodus en snelheidsmodus.
2. “+”: Druk op deze knop om de spanningsweerstand te verhogen.
3. “-”: Druk op deze knop om de spanningsweerstand te verminderen.
4. "▶1" Druk op deze knop om te pauzeren tijdens gebruik en opnieuw om te starten vanuit stand-by.

De waarde is een eenzijdige weerstand.

Status-indicatielamp

Groen: Stand-by (instelbaar). Rood: Klaar (vergrendeld).

⚠ Waarschuwing:

Om de veiligheid van het trainingsproces te waarborgen, kan de trainingsmodus alleen worden gewijzigd in stand-by en niet tijdens het gebruik.

AANZETTEN

Wanneer de stroom wordt ingeschakeld, knippert het display elke seconde en toont informatie zoals weergegeven in afbeelding A1. Dit geeft aan dat het apparaat een kalibratie uitvoert; wacht 10 seconden totdat deze voltooid is en een groen lampje gaat branden. Zodra het apparaat gereed is, verschijnt er een 'S' op het paneel zoals aangegeven in afbeelding A2.

⚠ Waarschuwing:

1. Wanneer het scherm knippert, is de kalibratie in uitvoering. Trek niet aan het koord tijdens dit moment anders zal de kalibratie mislukken.
2. Als het knipperen langer dan 15 seconden aanhoudt, is het kalibratieproces mogelijk mislukt. Schakel de stroom uit en wacht enkele seconden voordat u opnieuw opstart. Herhaal dit proces totdat het knipperen stopt en het scherm overeenkomt met afbeelding A2.
3. Als het scherm na meerdere pogingen nog steeds niet overeenkomt met afbeelding A2, neem dan contact op met de klantenservice.

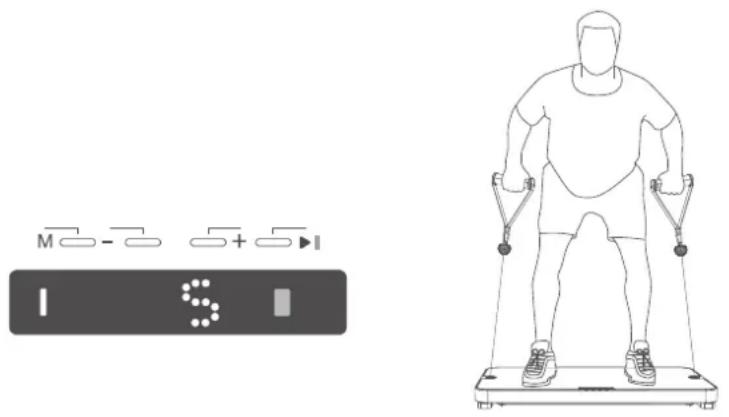

SNELLE START

Na de kalibratie kunnen de weerstandswaarde en de trainingsmodi worden aangepast met de functietoets. Gebruik de "+" om de weerstand te verhogen en de "-" om de weerstand te verlagen. Nadat u de gewenste weerstandswaarde en trainingsmodus hebt ingesteld, drukt u op de aan/uit-knop "▶" om de werking te starten. Op dit moment kunt u beginnen met de training; de standaardmodus van het systeem is actief.

TRAININGMODUS SELECTEREN

Dit apparaat is uitgerust met vier verschillende modi: standaardmodus, excentrische modus, kettingmodus en snelheidsmodus. In dit hoofdstuk wordt uitgelegd hoe u de gewenste modus selecteert.

STANDAARDMODUS

Het branden van één lampje geeft de standaardmodus aan (Figuur A3). In deze modus is de concentrische kracht gelijk aan de excentrische kracht, wat het contragewicht in de sportschool simuleert (Weerstandsbereik: 2-30 kg / 4.4-66 lbs).

Na het selecteren van de trainingsmodus, druk op de weerstandsknoppen om de weerstand aan te passen. Gebruik de "+" om de weerstand te verhogen en de "-" om deze te verlagen.

Start/Stop: Nadat u de modus en de weerstand hebt ingesteld, drukt u op de aan/uit-knop " ▶" om de training te starten of te stoppen.

A3

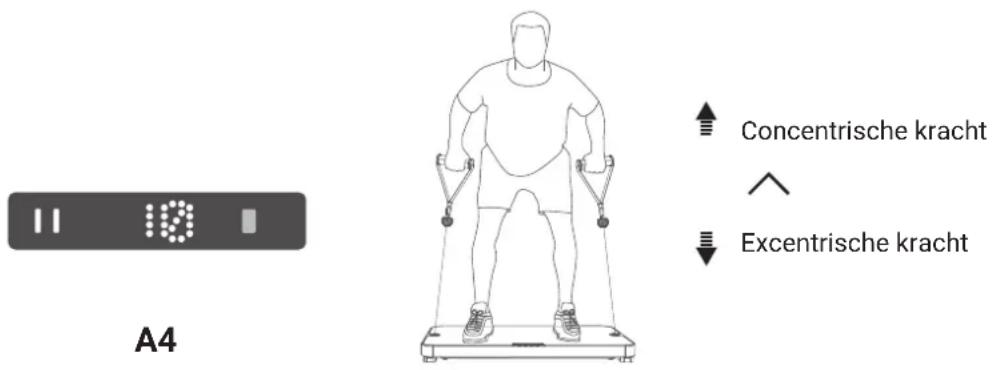

Het branden van twee lampjes geeft de excentrische modus aan (zie figuur A4).

Excentrische modus: In deze modus is de excentrische kracht twee keer zo groot als de concentrische kracht. De weerstand die op het paneel wordt weergegeven, is de excentrische kracht. De standaardinstelling is 10 kg/22 lbs, wat betekent dat de excentrische kracht 10 kg/22 lbs is en de concentrische kracht 5 kg/11 lbs. (Weerstandsbereik: 5-30 kg / 11-66 lbs)

Na het selecteren van de trainingsmodus, druk op de weerstandsknoppen om de weerstand aan te passen. Gebruik de "+" om de weerstand te verhogen en de "-" om deze te verlagen.

Starten/stoppen: Nadat u de modus en de weerstand hebt ingesteld, drukt u op de aan/uit-knop "▶" om de training te starten of te stoppen.

⚠ Waarschuwing:

1. In de excentrische modus is de excentrische kracht groter dan de concentrische kracht. Wees daarom bewust van de hogere snelheid van de excentrische kracht. Het wordt sterk aanbevolen om met een lagere weerstand te beginnen om aan deze modus te wennen.
2. Als de weerstand te hoog is, stop dan onmiddellijk en stel de weerstand in op een lagere waarde.

Concentrische kracht Excentrische kracht A4

KETTINGMODUS

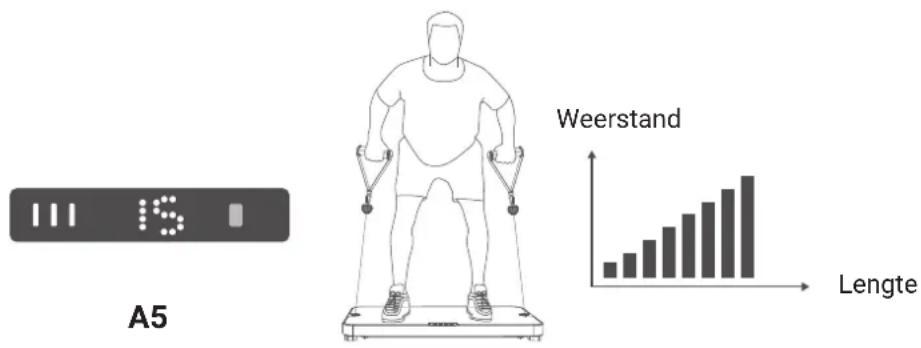

Het branden van drie lampjes geeft de kettingmodus aan (zie figuur A5).

Kettingmodus: In deze modus verandert de weerstand met de treklengte. Hoe langer de treklengte, hoe groter de kracht. De waarde die op het paneel wordt weergegeven, is de maximale weerstand van de ketting. De standaardwaarde is 15 kg/33 lbs, en de weerstand neemt toe met de treklengte. Wanneer de weerstand 15 kg/33 lbs bereikt, blijft de weerstand gelijk, ongeacht hoe lang u trekt. (Weerstandsbereik: 5-30 kg / 11-66 lbs)

Na het selecteren van de trainingsmodus, druk op de weerstandsknoppen om de weerstand aan te passen. Gebruik de "+" om de weerstand te verhogen en de "-" om deze te verlagen.

Start/Stop: Nadat u de modus en de weerstand hebt ingesteld, drukt u op de aan/uit-knop "▶" om de training te starten of te stoppen.

A5 Weerstand Lengte

(De weerstand neemt toe met de treklengte)

⚠ Waarschuwing:

1. Het wordt sterk aanbevolen om met een lagere weerstand te beginnen om aan de modus te wennen.
2. In de kettingmodus is de weerstand het laagst bij het startpunt. Hoe langer je trekt, hoe groter de weerstand wordt.

SNELHEIDSMODUS

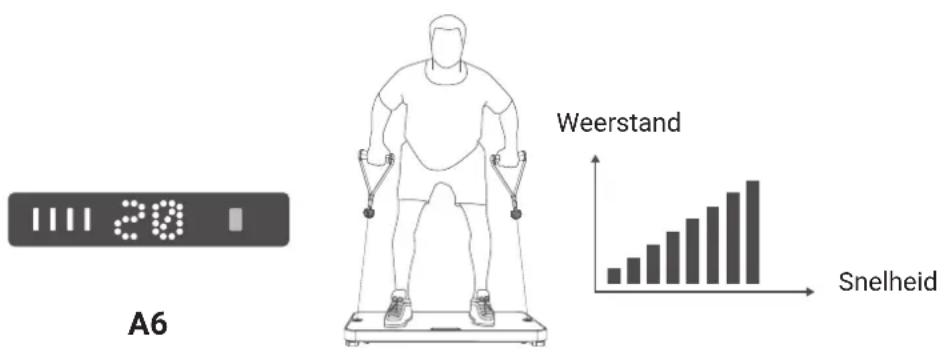

De snelheidsmodus wordt aangegeven met vier lampjes (zie figuur A6).

Snelheidsmodus: In deze modus verandert de weerstand met de snelheid. Hoe hoger de snelheid, hoe groter de weerstand. De waarde op het knoppaneel geeft de maximale weerstand weer. Als de kracht groter is dan de weergegeven waarde, blijft de waarde ongewijzigd. Deze modus is geschikt voor explosieve training. De standaardwaarde is 20 kg/44 lbs, wat betekent dat hoe sneller je trekt, hoe groter de weerstand wordt. Wanneer de weerstand 20 kg/44 lbs bereikt, blijft de weerstand gelijk, ongeacht de snelheid. (Weerstandsbereik: 10-30 kg / 22-66 lbs)

Na het selecteren van de trainingsmodus, druk op de weerstandsknoppen om de weerstand aan te passen. Gebruik de "+" om de weerstand te verhogen en de "-" om deze te verlagen.

Start/Stop: Nadat u de modus en de weerstand hebt ingesteld, drukt u op de aan/uit-knop "▶" om de training te starten of te stoppen.

A6 Weerstand Snelheid

(De weerstand neemt toe met de trek snelheid)

VERBORGEN HANDVAT

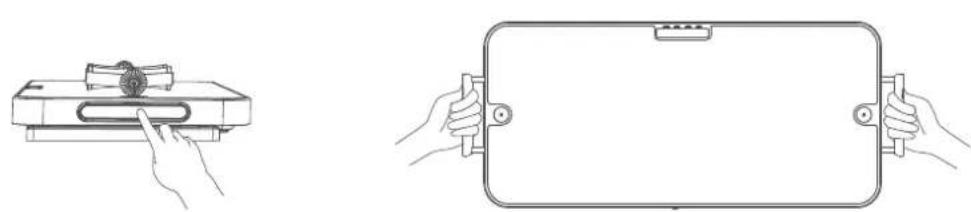

De machine is voorzien van verborgen handgrepen aan beide zijden, die tevoorschijn komen door erop te drukken. Deze handgrepen maken het verplaatsen van de machine eenvoudig.

Waarschuwing:

1. Het apparaat weegt 12 kg. Zorg er daarom voor dat je in staat bent dit gewicht veilig op te tillen wanneer je het apparaat verplaatst.

2. Haal de stekker uit het stopcontact voordat u het apparaat verplaatst.

iPhone-gebruikers kunnen "INNODIGYM" eenvoudig vinden in de App Store, terwijl Android-gebruikers de app kunnen zoeken op Google Play. Je kunt ook de QR-code scannen om de app direct te downloaden.

Installeer de applicatie voor extra ondersteuning bij oefeningen.

Apparaatnaam: DSG100i

Innodigym App

INSTRUCTIES VOOR WANDMONTAGE

Inbegrepen onderdelen

Positie-instructietekening

Ankerbout- en schroevenset

Gemonteerde voeten

Gemonteerde afdekking (rechts)

Gereedschap

Boormachine met 10mm boorkop

Hamer #6 Inbussleutel

INSTALLATIE

1. Controleer de onderdelen en lees de instructies.

1. Gebruik de tekening met positie-instructies (1:1) als plaatsbepaling voor de gaten.

1. Sla met de hamer de ankers met de bouten in de muur.

1. Gebruik de inbussleutel rechtsom om de ankerbouten vast te draaien.

1. Draai vervolgens tegen de klok in om de ankerschroef eruit te halen.

1. Plaats de gemonteerde basis en richt op de gaten. Draai de ankerschroeven in met de inbussleutel rechtsom om de gemonteerde voet vast te zetten.

1. Verwijder de dubbelzijdige tape van de achterkant van de gemonteerde afdekking.

1. Lijn de gaten uit en monteer de gemonteerde afdekking op de gemonteerde basis. Installeer de gemonteerde afdekking in de richting die op de afbeelding wordt getoond.

1. Hang de machine aan de gemonteerde afdekking en druk deze omlaag om vast te zetten.

STROOMVOORZIENING

De standaard spanning voor dit product is 220 volt. De benodigde spanning staat vermeld op de fabriekssticker aan de onderkant van het deksel.

Sluit de stekker aan op een geaard stopcontact. Aarding zorgt bij uitval voor een pad met minimale weerstand, waardoor het risico op elektrische schokken wordt verminderd. De stekker van dit product is voorzien van een aardingsgeleider. Voor de veiligheid moet de geaarde stekker in een correct geinstalleerd en geaard stopcontact worden geplaatst, conform alle lokale voorschriften en regelgeving.

Gebruik het apparaat altijd in overeenstemming met de specifieke spanningsvereisten.

220V Moet geaard zijn

VOOR DE GEBRUIKERS

1. De maximale belasting voor dit apparaat is 150 kg.
2. Draag geschikte sportschoenen- en kleding tijdens het gebruik en voer de juiste opwarmingsoefeningen uit.
3. Als u ongemak of een abnormale lichamelijke conditie ervaart, stop dan onmiddellijk met trainen en raadpleeg een arts.
4. Drink geen alcoholische dranken of andere stimulerende stoffen die verboden zijn door de nationale wetgeving voor of na het gebruik van dit apparaat.
5. Vermoeidheid, het niet opvolgen van de bedieningsinstructies en overmatige training kunnen letsel veroorzaken. Beoordeel uw fysieke conditie en uithoudingsvermogen zorgvuldig voordat u gaat trainen om er zeker van te zijn dat de oefeningen, intensiteit en duur geschikt zijn.
6. Houd kinderen en huisdieren uit de buurt van dit product om gevaar te voorkomen.
7. Dit product is niet geschikt voor de volgende personen:
8. Personen met hartaandoeningen, hoge bloeddruk, astma of andere aandoeningen die krachtige lichaamsbeweging verbieden;
9. Personen die volgens medisch advies krachtige lichaamsbeweging moeten vermijden om ongelukken of lichamelijk ongemak te voorkomen.
10. Minderjarigen mogen dit apparaat alleen onder toezicht en begeleiding gebruiken en niet zelfstandig.

Waarschuwing:

Verkeerde, onveilige of overmatige training kan ernstig letsel veroorzaken. Als u zich duizelig voelt, stop dan onmiddellijk met trainen en raadpleeg een arts.

GEBRUIKSOMGEVING

1. Dit product is een sportapparaat voor binnen; gebruik het niet buiten.
2. Zorg voor minstens 50 cm ruimte aan elke kant van het apparaat.
3. Houd het apparaat uit de buurt van waterbronnen, warmtebronnen, en ontvlambare of explosieve materialen.
4. Plaats het apparaat op een vlakke, harde ondergrond; leg er geen zachte mat onder.
5. Gebruik het apparaat niet bij een kamertemperatuur boven 40°C.
6. Vermijd het gebruik van het apparaat in een vochtige of stoffige omgeving om storingen te voorkomen.
7. Plaats het apparaat niet in de buurt van elektrische kachels, fornuizen, of in direct zonlicht.
8. Gebruik het apparaat niet in een omgeving met onvoldoende zuurstof.
9. Houd vloeistoffen uit de buurt van het apparaat en plaats geen voorwerpen op het oppervlak.
10. Raak het netsnoer, het stopcontact en de schakelaar niet aan met vochtige handen.
11. Monteer de apparatuur uitsluitend op betonnen dragende muren. Installeer het niet op houten muren of andere onstabiele oppervlakken.

OPERATIONELE VEILIGHEID

1. Dit apparaat is uitsluitend bedoeld voor oefeningen. Demonteer het niet en breng geen wijzigingen aan om veiligheidsproblemen te voorkomen.
2. Gebruik alleen onderdelen die door de fabrikant worden aanbevolen.
3. Het aanpassen van het elektrische besturingssysteem van dit apparaat is strikt verboden, behalve door professionals.
4. De stekker moet geaard zijn. Gebruik bij voorkeur geen andere elektrische apparaten op dezelfde voeding.
5. Gebruik geen beschadigde of natte netsnoeren of stekkers. Het netsnoer van dit apparaat is op maat gemaakt. Neem bij beschadiging contact op met de fabrikant of het servicecentrum om letsel te voorkomen.
6. Schakel het apparaat na gebruik uit en haal de stekker uit het stopcontact.

ONDERHOUD

1. Let op: controleer de apparatuur regelmatig op beschadigingen en slijtage aan onderdelen zoals kabels, katrollen en verbindingspunten om de veiligheid van het apparaat te waarborgen.
2. Vervang defecte onderdelen onmiddellijk of stop het gebruik van de apparatuur totdat er onderhoud is gepleegd.
3. Besteed extra aandacht aan de onderdelen die het snelst slijten.
4. Haal de stekker uit het stopcontact voordat u de machine reinigt en veeg deze af met een schone, lichtvochtige (microvezel) doek.

Let op: Gebruik geen ontsmettingsmiddel, alcohol of verschillende zuur- en basische reinigingsmiddelen om onderdelen van de machine schoon te maken.

PROBLEEMOPLOSSING

Error	Mogelijke oorzaken	Oplossingen
E1	Te snel loslaten	Automatisch herstel
E2	Te snel versnellen	Automatisch herstel
E3	Oververhittingsbeveiliging	Schakel het apparaat uit en rust uit,start het 5 minuten later opnieuw op.
E4		Start het apparaat opnieuw op. Als het nog steeds niet normaal werkt, neem dan contact op met de klantenservice.
E5
E6
E7
E8
E9

GARANTIEVOORWAARDEN

Flow Fitness verleent een garantie aan huis op onderdelen, voorrijkosten en uurloon, te rekenen vanaf de datum van aankoop. Het garantie termijn van uw Flow Fitness product is te vinden op https://www.flowfitness.com/nl/support/.

De garantie heeft uitsluitend betrekking op materiaal- en/of productiefouten.

Indien u optimaal gebruik wilt maken van deze garantie, registreert dan uw Flow Fitness product op:

Indien het product defect is, neem dan contact op met de fitnessdealer bij wie u het product heeft gekocht en meld het defect. Omdat Flow Fitness uitsluitend met gespecialiseerde en ervaren dealers samenwerkt, kan deze in veel gevallen het defect verhelpen. Indien nodig neemt de dealer contact op met Flow Fitness. Vervolgens zal Flow Fitness in samenwerking met de dealer het defect naar eigen inzicht verhelpen. Indien het defect binnen het garantietermijn valt, zal dit kosteloos gebeuren.

De garantie vervalt wanneer:

• er gebreken zijn onstaan aan het product door een onjuiste montage van het toestel dan wel wanneer er sprake is van het niet juist opvolgen van de instructies zoals beschreven in deze handleiding,
• reparaties aan het product zijn verricht door anderen dan door Flow Fitness aangewezen personen of zonder haar schriftelijke toestemming,
• het product naar het oordeel van Flow Fitness is verwaarloosd dan wel onvoorzichtig en/of ondeskundig is gebruikt, behandeld en/of onderhouden, en/of sprake is van normale slijtage,
• het product op andere wijze is gebruikt dan in deze gebruiksaanwijzing is beschreven,
• het product onder andere omstandigheden is gebruikt dan in deze gebruiksaanwijzing is beschreven.
  · defecten zijn ontstaan door overige factoren van buitenaf.

Het garantietermijn wordt niet verlengd of vernieuwd door uitvoering van garantiewerkzaamheden, met dien verstande dat de garantie op uitgevoerde werkzaamheden drie maanden bedraagt.
