GEBRUIKSAANWIJZING SHX90LEF2202 SHX

Bedieningsinstructies

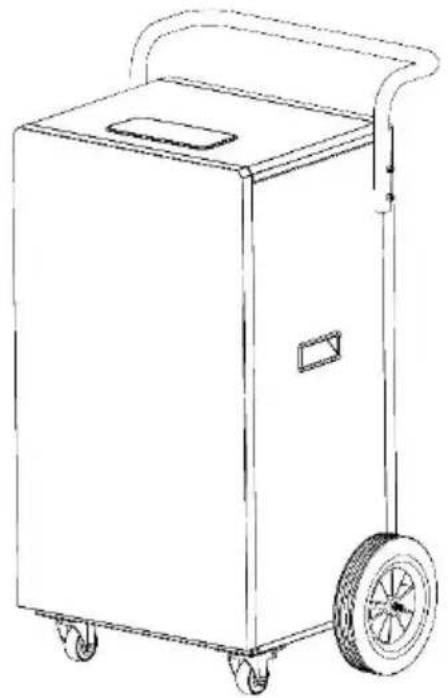

SHX90LEF2202 90L Ontvochtiger/Bouwdroger

1. OPMERKING EN VEILIGHEIDSAANWIJZING

Gebruik dit apparaat alleen volgens de richtlijnen in de gebruiksaanwijzing. Elk ander gebruik dat niet wordt aanbevolen door de fabrikant kan leiden tot brand, elektrische schokken of persoonlijk letsel.

1. Dit apparaat is alleen bedoeld voor ontvochtiging binnenshuis en mag niet voor andere doeleinden worden gebruikt.
2. Verwijder de verpakking en controleer of het apparaat niet beschadigd is. Gebruik het apparaat bij twijfel niet en neem contact op met het servicecentrum of uw dealer.
3. Als het apparaat een defect vertoont, schakel het dan uit en neem contact op met uw dealer of de hotline voor klanten.
4. Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of een erkend servicecentrum om alle mogelijke risico's te vermijden.

1. Neem voor reparaties altijd en uitsluitend contact op met de door de fabrikant geautoriseerde klantenservice.

2. Je kunt de klantenservice online bereiken op www.SHX.at.

3. Voordat u het apparaat aansluit op het lichtnet, moet u controleren of het type stroom en netspanning overeenkomen met de specificaties op het typeplaatje van het apparaat. Het apparaat moet worden geïnstalleerd in overeenstemming met de relevante nationale bedradingsvoorschriften.

4. Het stopcontact waarin je het apparaat aansluit mag niet defect of los zijn en moet geschikt zijn voor de vereiste stroombelasting en vooral betrouwbaar geaard zijn. Laat bij twijfel je elektrische installatie controleren door een gekwalificeerde elektricien.

5. Gebruik geen verlengsnoer, want dat kan oververhit raken en brand veroorzaken.

6. Het is verboden om de eigenschappen van dit apparaat op welke manier dan ook aan te passen of te wijzigen en gebruik alleen reserveonderdelen en accessoires die door de fabrikant worden aanbevolen (als u dit niet doet, vervalt de garantie).

7. Kinderen mogen niet met het apparaat spelen.

8. Laat kinderen niet met de verpakking spelen.

9. ER BESTAAT VERSTIKKINGSGEVAAR ALS KLEINE ONDERDELEN WORDEN INGESLIKT!

10. Kinderen jonger dan 8 jaar en personen met beperkte fysieke, mentale, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en kennis

mogen dit apparaat niet gebruiken, tenzij ze onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.

1. Gebruik het apparaat niet zonder toezicht. Schakel het apparaat altijd uit als u de kamer verlaat.
2. Verdraai of knik het netsnoer niet. Als het netsnoer beschadigd is, moet het vervangen worden door een specialist van de klantenservice van de fabrikant of een vergelijkbare instantie om gevaar te voorkomen.
3. Gebruik het apparaat niet met natte handen.
4. Gebruik het apparaat niet buitenshuis.
5. Dek het apparaat nooit af.
6. Gebruik het apparaat nooit in ruimtes waar gas, olie of zwavel aanwezig is.
7. Gebruik het apparaat niet in de buurt van water of sterke waterstralen, bijvoorbeeld in ondergelopen kelders, naast zwembaden, badkuipen of douches. Plaats het apparaat niet in water of andere vloeistoffen.
8. Zorg ervoor dat er geen water in het apparaat komt.
9. Plaats het apparaat niet in de buurt van warmtebronnen (bijv. naast verwarmingssystemen) en vermijd direct zonlicht.
10. Houd minstens 50 cm afstand tot ontvlambare stoffen (bijv. alcohol) of houders onder druk (bijv. spuitbussen).
11. Plaats geen zware of hete voorwerpen op het apparaat.
12. Plaats geen eetstokjes of harde voorwerpen in het apparaat om storingen of schade te voorkomen. Schakel

het apparaat uit en trek de stekker uit het stopcontact in geval van onregelmatigheden (bijv. brandlucht).

1. Plaats het apparaat op een stabiele en vlakke ondergrond. Plaats het apparaat op een vlakke, open ondergrond en houd minstens 50 cm afstand tussen het apparaat en omringende voorwerpen.

2. Steek nooit vingers, pennen of andere voorwerpen in het apparaat en zorg ervoor dat de luchtinlaat en -uitlaat nooit geblokkeerd worden.

3. Zorg er altijd voor dat u de slang stevig in de luchtontvochtiger drukt.

4. De bedrijfstemperatuur ligt tussen 5°C en 32°C.

5. LET OP De luchtontvochtiger heeft een automatische ontdooifunctie. Als er zich vorst op de verdamperspoel vormt, schakelt de compressor automatisch uit, maar de koeler blijft draaien totdat de vorst is verdwenen. Als de spoel volledig ontdooid is, start de compressor automatisch en gaat de ontvochtiging verder.

6. Haal de stekker uit het stopcontact als u het apparaat niet gebruikt.

7. Schakel het apparaat altijd uit voordat u de stekker uit het stopcontact haalt.

8. Trek niet aan het netsnoer om het apparaat los te koppelen van de netstroom. Trek altijd aan de stekker om het netsnoer uit het stopcontact te halen.

9. Houd de stekker niet met natte handen vast om elektrische schokken te voorkomen.

10. Bewaar het apparaat verticaal op een veilige, droge plaats buiten het bereik van kinderen wanneer u het niet

gebruikt en dek het apparaat niet af met plastic verpakking.

1. Houd het apparaat in goede staat door het te onderhouden en schoon te maken. Als u vragen hebt over onderhoud, kunt u contact opnemen met de hotline/servicecentrum die door de fabrikant is geautoriseerd.
2. Gebruik geen insectensprays of andere ontvlambare stoffen in de buurt van het apparaat.
3. Maak geen krassen op de buitenkant van het apparaat met scherpe voorwerpen.
4. Spuit geen olie of water in het apparaat. Maak het apparaat niet schoon met water, maar veeg het alleen af met een zachte, halfvochtige doek.
5. Veeg het apparaat niet schoon met chemische oplosmiddelen zoals benzeen, benzine, alcohol, enz. Gebruik een neutraal reinigingsmiddel als het apparaat erg vuil is.
6. Draai het apparaat niet ondersteboven.

SPECIFIEKE INFORMATIE OVER KOELMIDDEL R290

1. R290 is een koelmiddel dat voldoet aan de EG-milieuspecificaties.
2. Het koelmiddel is geurloos.
3. Het apparaat moet worden geïnstalleerd in een ruimte waar geen ontstekingsbronnen in werking zijn (bijvoorbeeld: open vuur, gas- en elektrische apparaten in werking met een open warmtebron).
4. U mag de luchtontvochtiger niet perforeren of verbranden.
5. Zorg ervoor dat u niet in het koelcircuit boort.
6. Niet-geventileerde ruimten waar het apparaat wordt geïnstalleerd, gebruikt of opgeslagen, moeten zo zijn geconstrueerd dat lekkage van koelmiddel zich niet kan ophopen. Dit voorkomt brand- of explosiegevaar door ontsteking van het koelmiddel door elektrische kookplaten, fornuizen of andere ontstekingsbronnen.
7. Het apparaat moet zo worden opgeborgen dat er geen mechanische schade kan ontstaan.
8. Personen die werken aan of ingrijpen in een koelcircuit moeten in het bezit zijn van een geldig certificaat dat is afgegeven door een bevoegde autoriteit die hun deskundigheid in het omgaan met koelmiddelen certificeert aan de hand van een beoordelingsspecificatie die is erkend door brancheverenigingen.
9. Reparatiewerkzaamheden moeten worden uitgevoerd volgens de instructies van de fabrikant van de unit. Reparatie- en onderhoudswerkzaamheden waarvoor extra gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van de gekwalificeerde persoon die verantwoordelijk is voor het omgaan met ontvlambare koelmiddelen.

Recycling, verwijdering, conformiteitsverklaring

	RECYCLINGDe verpakkingsmaterialen kunnen worden gerecycled. Daarom wordt aanbevolen om ze bij het gescheiden afval te doen.
	AFVOERHet symbool "doorgekruiste vuilnisbak" vereist de gescheiden afvoer van afgedankte elektrische en elektronische apparatuur (AEEA). Elektrische en elektronische apparatuur kan gevaarlijke en milieugevaarlijke stoffen bevatten. Gooi deze daarom niet weg bij het ongesorteerde restafval, maar bij een aangewezen inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Zo draagt u bij aan de bescherming van hulpbronnen en het milieu. Neem voor meer informatie contact op met uw dealer of de plaatselijke autoriteiten. Richtlijn 2012/19/EU
	VERKLARING VAN OVEREENSTEMMINGHierbij bevestigen we dat dit artikel voldoet aan de basiseisen, verordeningen en richtlijnen van de EU. U kunt de gedetailleerde conformiteitsverklaring op elk gewenst moment bekijken via de volgende link:https://www.schuss-home.at/downloads

Fouten en technische wijzigingen voorbehouden.

Handgreep Luchtinlaat Achterwand Rubberen wielen Luchtuitlaat Stofffilter 1. rioolaansluiting 2. afvalwateraansluiting van de waterpomp Waterpomp Linker zijwand

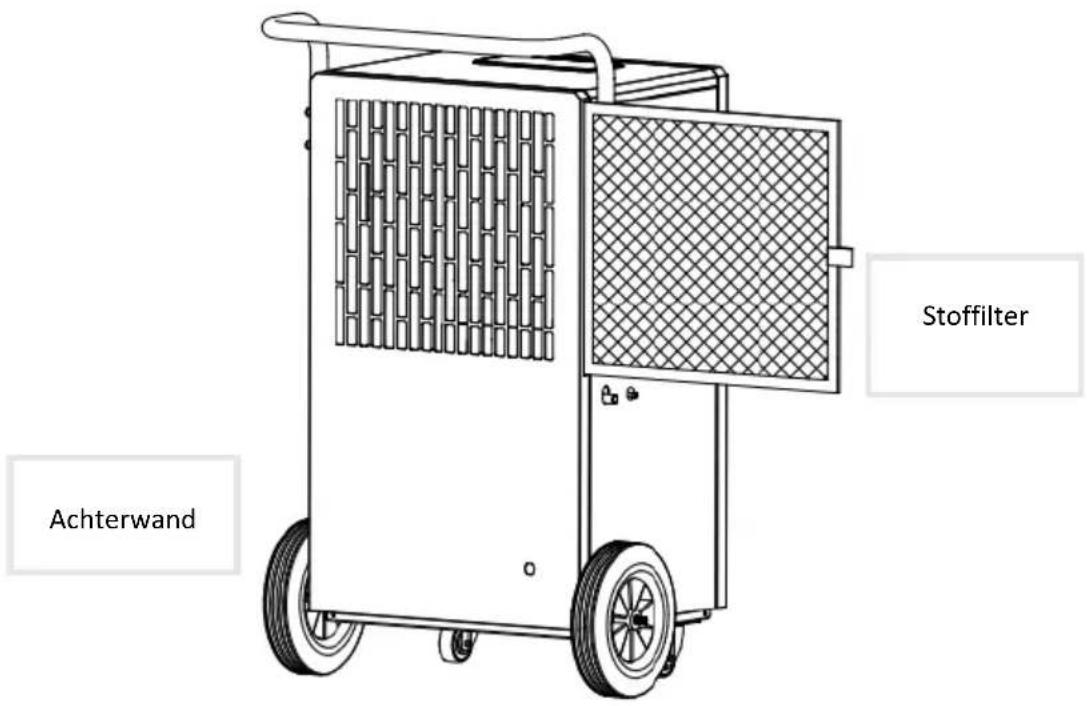

Het filter plaatsen

• Plaats het filter in de achterste behuizing zodat het filter de lucht reinigt.
• Het filter kan worden verwijderd door eraan te trekken zoals op de onderstaande afbeelding en het weer in het apparaat te plaatsen.

Stofffilter Achterwand

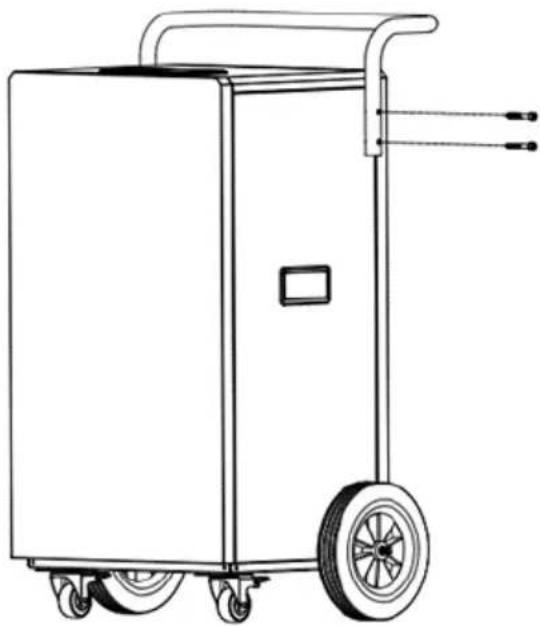

Handvatbevestiging

• Bevestig de handgrepen aan de eenheid met de bijgeleverde inbusschroeven (ST6 x 45).
• Bevestig de handgreep en schroef de vier schroeven afwisselend in de vier gaten aan de linker- en rechterkant.
• Het handvat is nu gemonteerd.

Om het transport te vergemakkelijken is het apparaat uitgerust met transportwieltjes. Plaats het apparaat op een vlakke en stevige ondergrond. De afstand tot muren of andere voorwerpen moet minstens 50 cm bedragen. Controleer voordat u het apparaat gebruikt of zowel de luchtinlaat als de luchtuitlaat vrij zijn van obstakels en niet geblokkeerd zijn. Sluit het apparaat aan op een geaard stopcontact.

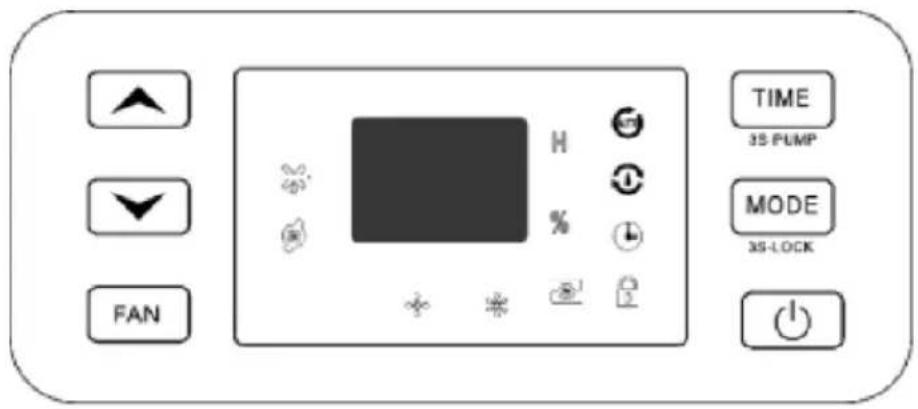

Bedieningspaneel

FAN TIME 3S PUMP MODE 3S-LOCK

Controlelampjes

	Ontdooiprogramma
	geactiveerd
	Pomp geactiveerd
	lage snelheid
	hoge snelheid
	Pompfout
	continue ontvochtiging
	automatische ontvochtiging
	Timer
	Kinderslot

Operatie

• AAN/UIT-knop:

Druk op deze knop om het toestel aan en uit te zetten.

- MODE-knop :

In ingeschakelde toestand of in tijdgestuurde toestand kunt u met deze knop kiezen tussen de bedrijfsmodi automatische ontvochtiging en continue ontvochtiging.

Kinderslot:

Houd de MODE-knop 3 seconden ingedrukt om de toetsblokkering te activeren. Houd deze knop nogmaals 3 seconden ingedrukt om de toetsblokkering uit te schakelen.

- TIMER-knop:

Druk op deze knop om de timerfunctie te activeren.

Houd de TIMER knop 3 seconden ingedrukt om de pomp te activeren.

- Knop FAN:

Druk op deze knop om de windsnelheid te wijzigen.

In de automatische ontvochtigingsmodus kunt u de luchtvochtigheid instellen met de UP/DOWN toets. Het instelbereik voor de luchtvochtigheid is 30-80%.

Instellingen voor tijdgestuurde uitschakeling

Druk terwijl het apparaat draait op de TIMER-toets om de timerinstelling te openen. Met de timertoets kunt u de tijd instellen van 0 tot 24 uur. Telkens wanneer u op de toets drukt, neemt de ingestelde tijd met 1 uur toe. Na meer dan 24 uur gaat het getal terug naar 0 en begint de cyclus opnieuw. Als de timerknop niet binnen 5 seconden wordt ingedrukt, wordt de tijd bevestigd. Als de ingestelde tijd verstreken is, schakelt het apparaat automatisch uit.

Instellingen voor tijdgestuurd inschakelen

Terwijl het apparaat in stand-by staat, drukt u op de timertoets om de timerinstelling te openen. Stel de gewenste timer tijd in met de timer knop op dezelfde manier als wanneer de timer is uitgeschakeld. Als de timertoets binnen 5 seconden na het instellen geen actie activeert, betekent dit dat de tijd is bevestigd.

Automatische ontvochtigingsmodus

Voor automatische ontvochtiging activeert u de optie met de MODE toets. Als de luchtvochtigheid in de ruimte > ingestelde luchtvochtigheid + 5% is, start de compressor en draait de ventilator op de ingestelde luchtsnelheid. Als de luchtvochtigheid in de ruimte < ingestelde

5% is, stopt de compressor en draait de ventilator niet meer. Als de luchtvochtigheid in de ruimte tussen de ingestelde luchtvochtigheid + 5% en de ingestelde luchtvochtigheid - 5% liegt, draait de hele unit in de oorspronkelijke bedrijfstoestand. De beginwaarde van de ingestelde luchtvochtigheid is 50%.

Opmerking: Bij dit model schakelt de compressor uit als de luchtvochtigheid in de kamer lager is dan -5% van de ingestelde luchtvochtigheid, de ventilator blijft draaien op de ingestelde luchtsnelheid.

Continue ontvochtigingsmodus

Voor continue ontvochtiging activeert u deze optie met de MODE knop. Dan start de compressor ongeacht de relatieve vochtigheid in de kamer, de ventilator draait standaard op maximale snelheid en de luchtsnelheid kan worden aangepast.

Kinderslotfunctie

Houd de MODE-knop 3 seconden ingedrukt om de toetsblokkering te activeren of deactiveren. (Alle knoppen op het bedieningspaneel zijn uitgeschakeld wanneer de toetsblokkering is geactiveerd).

4. TOEPASSING

Ontvochtiging

Het apparaat wordt continu ontvochtigd en de afvoerslang (binnendiameter 12 mm) wordt aan de zijkant van het apparaat bevestigd om het water af te voeren.

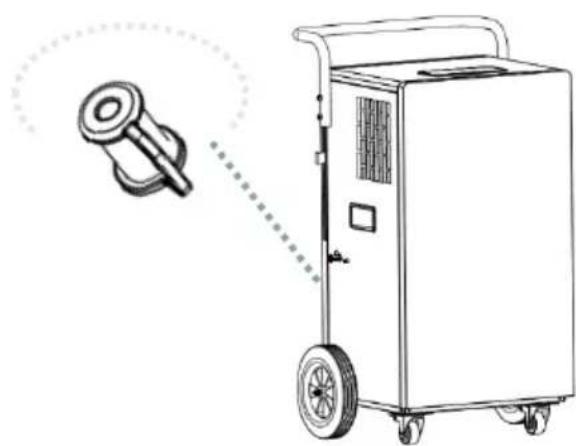

Zoek de afvalwateraansluiting aan de linkerkant en trek de waterplug eruit.

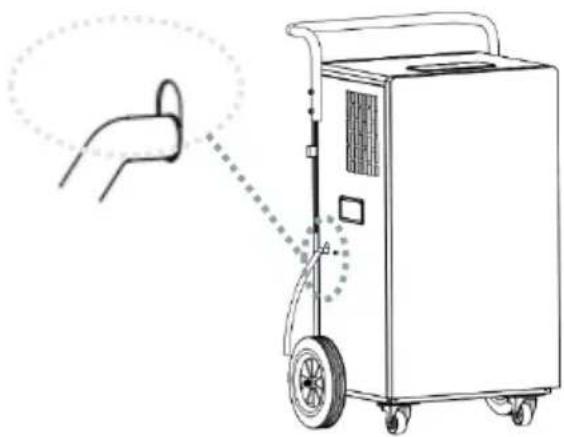

Sluit een afvalwaterslang met een binnendiameter van 12 mm aan op de afvalwateraansluiting.

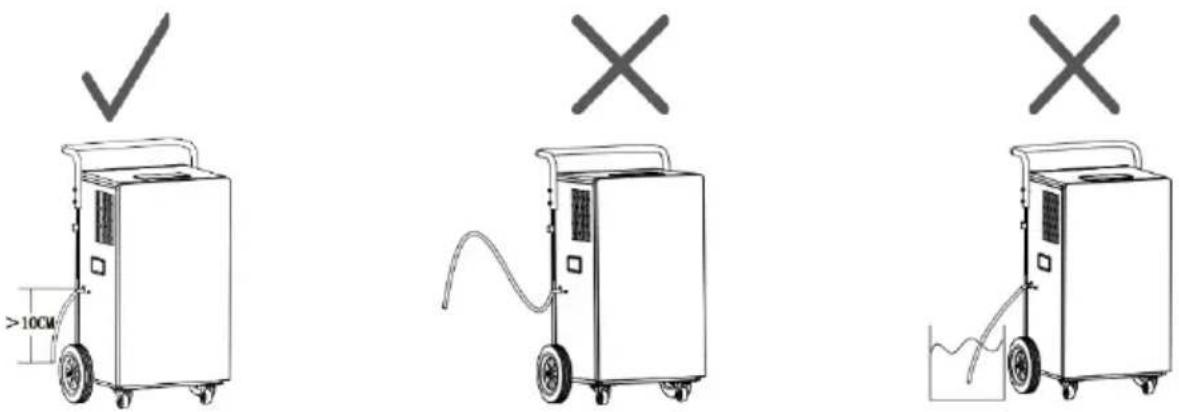

De volgende afbeelding illustreert de aansluiting van een continue ontwaseming.

Opmerking: Controleer voordat u het apparaat in gebruik neemt of de waterplug verwijderd is en of de afvalwaterslang op de afvalwateraansluiting is aangesloten. De hoogte van het uiteinde van de waterleiding moet minstens 10 cm onder de hoogte van de aansluiting van het apparaat liggen en de slang moet glad zijn en mag niet geknikt zijn. Zorg ervoor dat u een opvangbak met voldoende volume gebruikt, anders loopt het water niet goed weg.

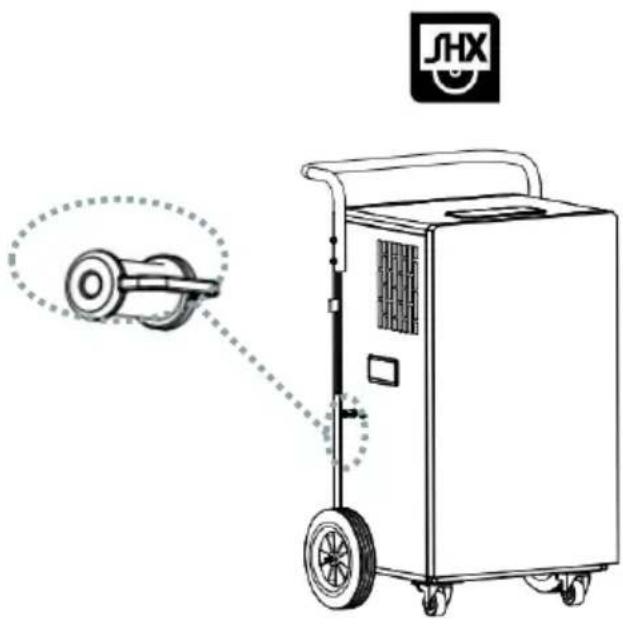

Ontvochtiging met de waterpomp

Controleer of de waterplug goed vastzit en of de pompuitlaat niet geblokkeerd is.

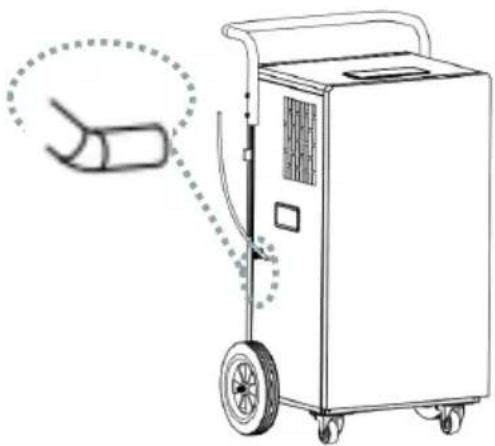

Steek een waterslang met een binnendiameter van 5 mm in de afvalwateraansluiting van de pomp (toegang is mogelijk onder elke hoek).

Om de pompfunctie te gebruiken, moet de pomp eerst geactiveerd worden. Houd de TIMER knop 3 seconden ingedrukt.

Zodra de geïntegreerde container vol is, start de pomp automatisch.

5. MAAK HET STOFFILTER SCHOON

Om een efficiënte werking van de luchtontvochtiger te garanderen moet u het stoffilter elke week schoonmaken. Volg de onderstaande stappen om dit te doen:

1. Schakel het apparaat uit voordat u het schoonmaakt, wacht een paar minuten en haal de stekker uit het stopcontact.
2. Verwijder het geplaatste luchtfilter.
3. Gebruik een stofzuiger om het stof dat zich op het filter heeft opgehoopt te verwijderen.
4. Als het rooster en het filter erg vuil zijn, dompel het filter dan in heet water en spoel het meerdere keren uit - maar de watertemperatuur mag niet hoger zijn dan 40°C. Reinig het filter met een stofzuiger.
5. Laat het stoffilter na het wassen goed drogen en plaats het terug in de luchtontvochtiger.

OPMERKING

We raden echter aan om het filter zoals beschreven na elke werkweek te reinigen, zodat het apparaat zo efficiënt mogelijk werkt.

OPMERKING

Gebruik het apparaat nooit zonder filter.

6. DE BEHUIZING SCHOONMAKEN

Schakel het apparaat uit voordat u het schoonmaakt, wacht een paar minuten en haal de stekker uit het stopcontact.

Reinig het apparaat met een matig vochtige doek en veeg het vervolgens af met een droge doek.

• Gebruik nooit benzine, alcohol of oplosmiddelen om het apparaat schoon te maken - dit kan gevaarlijk zijn.
• Spuit geen insecticiden of soortgelijke middelen op de luchtontvochtiger.

Schakel het apparaat uit en trek de stekker uit het stopcontact. Maak het filter schoon en plaats het terug. Pak het apparaat in en bewaar het op een koele, droge plaats.

CONTROLES AAN HET BEGIN VAN HET SEIZOEN

Controleer of de voedingskabel in orde is en of de aarding functioneel is. Volg de installatie- en veiligheidsinstructies zorgvuldig op.

8. PROBLEMEN OPLOSSEN

Controleer voordat u contact opneemt met onze hotline/servicecentrum of de storing kan worden verholpen aan de hand van de onderstaande instructies. .

Codebeschrijvingen op het display

Code	Beschrijving
P1	De unit staat in ontdooistand
CL	Het apparaat staat te drogen
LC	De machine staat op het vergrendelscherm

Status	Mogelijke oorzaken	Oplossingen
De luchtontvochtiger werkt niet	Zit de stekker in het stopcontact?	Steek de stekker in het stopcontact.
	Is de kamertemperatuur lager dan 5°C of hoger dan 32°C?	Controleer de kamertemperatuur en houd er rekening mee dat de luchtontvochtiger alleen geactiveerd kan worden van 5°C - 32°C.
De ontvochtigingsfunctie werkt niet	Is de temperatuur of vochtigheid in de kamer te laag?	In droge seizoenen is de ontvochtigingsprestatie minder.

	Zijn de luchtuitlaat en de luchtinlaat geblokkeerd?	Verwijder alle voorwerpen die de luchtuitlaat en luchtinlaat blokkeren.
Geen luchtcirculatie	Is het luchtfilter verstopt?	Maak het luchtfilter schoon.
Ongewone geluiden tijdens gebruik	Staat de machine scheef of instabiel door onjuiste opstelling?	Plaats de luchtontvochtiger op een stabiele plaats.
	Is het luchtfilter verstopt?	Maak het luchtfilter schoon.
	Er is een "puffend" geluid hoorbaar	Het geluid van de koelmiddelstroom is normaal
Lekkend water	Losse afvoeraansluitingen	Sluit de afvoerslang aan
	Riool verstopt	Verstopte afvoer schoonmaken
Vorst op de spoelen	Lage omgevingstemperatuur, in afwachting van ontdooiing	De machine heeft een automatische ontdooifunctie.
Foutlampje waterpomp knippert	Verstopte drukleiding waterpomp	De pompafvoer controleren op bewegingsvrijheid
	Beschadigde waterpomp	De pomp vervangen

FOUTCODES

E1	Fout in de detectie van de spoelsensor	Neem contact op met de klantenservice.
E2	Storing temperatuursensor	Neem contact op met de klantenservice.
E6	Fluoridebescherming, de compressor stoppen	Neem contact op met de klantenservice.

1. TECHNISCHE GEGEVENS

Technische informatie
Ingangsspanning	220-240V
Frequentie	50Hz
Stroomverbruik	1400 W
Koelmiddel	R290
Geluidsvermogen	65 dB(A)
Afmeting	540 x 800 x 350 mm
Gewicht	40 kg
Neem contact op met adressen voor meer informatie en de servicelijn:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WenenTel: [phone] - 0Servicelijn: [phone] - 544www.SHX.atFB-nr.: 236974 t / FB-Hof: Wenen

GARANTIE

Met dit kwaliteitsproduct van SHX heb je gekozen voor innovatie, duurzaamheid en betrouwbaarheid.

Voor dit SHX apparaat geven we een garantieperiode van 2 jaar vanaf de aankoopdatum, geldig in Oostenrijk!

Mochten er in deze periode tegen de verwachting in toch servicewerkzaamheden aan uw apparaat nodig zijn, dan garanderen wij u hierbij dat wij het apparaat kosteloos repareren (onderdelen en arbeidsloon) of (naar keuze van Schuss) het product omruilen. Indien reparatie of omruiling om economische redenen niet mogelijk is, behouden wij ons het recht voor om een creditnota voor de actuele waarde uit te schrijven.

Neem in het geval van airconditioners eerst contact op met de klantenhotline (zie sticker op het apparaat of voorblad van de gebruiksaanwijzing), neem in het geval van ventilatoren contact op met uw vakhandelaar of rechtstreeks met ons. Wij willen u erop wijzen dat bij reparatiewerkzaamheden die niet zijn uitgevoerd door de erkende werkplaats in Oostenrijk, de geldigheid van deze garantie onmiddellijk vervalt.

Deze garantie dekt niet:

• Reparatie of vervanging van onderdelen door normale slijtage
• Schade als gevolg van het niet naleven van de bedieningsinstructies
• Apparaten die - zelfs gedeeltelijk - voor commerciële doeleinden worden gebruikt
• apparatuur die mechanisch beschadigd is door invloeden van buitenaf (val, stoot, breuk, onjuist gebruik, enz.), evenals slijtage van esthetische aard.
  • Apparatuur die onjuist is behandeld
• Apparaten die niet zijn geopend door onze geautoriseerde servicewerkplaats.
• Schade veroorzaakt door verkeerd gesloten condensafvoerventielen van airconditioners of verkeerd geplaatste watertank.
• Consumentenverwachtingen niet ingelost.
• Schade veroorzaakt door overmacht, water, bliksem, overspanning.
• Eenheden waarvan de typeaanduiding en/of het serienummer op de eenheid is gewijzigd, verwijderd, onleesbaar gemaakt of verwijderd.
• Diensten buiten onze geautoriseerde werkplaatsen, de transportkosten naar een geautoriseerde werkplaats of naar ons en terug, en de bijbehorende risico's.

We wijzen er uitdrukkelijk op dat binnen de garantieperiode een vast bedrag van € 60,- (geïndexeerd op basis van CPI 2010, juni 2015) in rekening wordt gebracht in geval van bedieningsfouten of als er geen fout is geconstateerd.

Het verlenen van garantieservice (reparatie of vervanging van het apparaat) verlengt de absolute garantieperiode van 2 jaar vanaf de aankoopdatum niet.

De garantie van 2 jaar is alleen geldig op vertoon van de aankoopbon (moet de naam en het adres van de dealer bevatten en de volledige benaming van het apparaat) en_ het bijbehorende garantiecertificaat, waarop het type apparaat en het serienummer (zichtbaar op de doos en op de achterkant of onderkant van het apparaat) moeten worden vermeld! Zonder het garantiecertificaat geldt alleen de wettelijke garantie! We wijzen er uitdrukkelijk op dat de wettelijke garantierechten niet worden beïnvloed door deze garantie en onverminderd van kracht blijven.

Schuss Home Electronic GmbH en haar plaatsvervangers zijn alleen aansprakelijk voor schade in geval van grove nalatigheid of opzet. Aansprakelijkheid voor winstderving, verwachte maar niet gerealiseerde besparingen, gevolgschade en schade door aanspraken van derden is in ieder geval uitgesloten. Schade aan of voor opgenomen gegevens is altijd uitgesloten van de aansprakelijkheid voor schadevergoeding.

Gefeliciteerd met uw keuze. We wensen u veel plezier met uw SHX apparaat!

Adres

Schuss Home Electronic GmbH 1140 Wenen, Scheringgasse 3

Tel.: [phone]

Typeaanduiding: ....

Serienummer: ....

In geval van een garantieclaim moet dit garantiebewijs samen met het apparaat worden overhandigd aan de erkende servicewerkplaats of de dealer waar u het apparaat hebt gekocht!
