GEBRUIKSAANWIJZING PV I 644 B CANDY

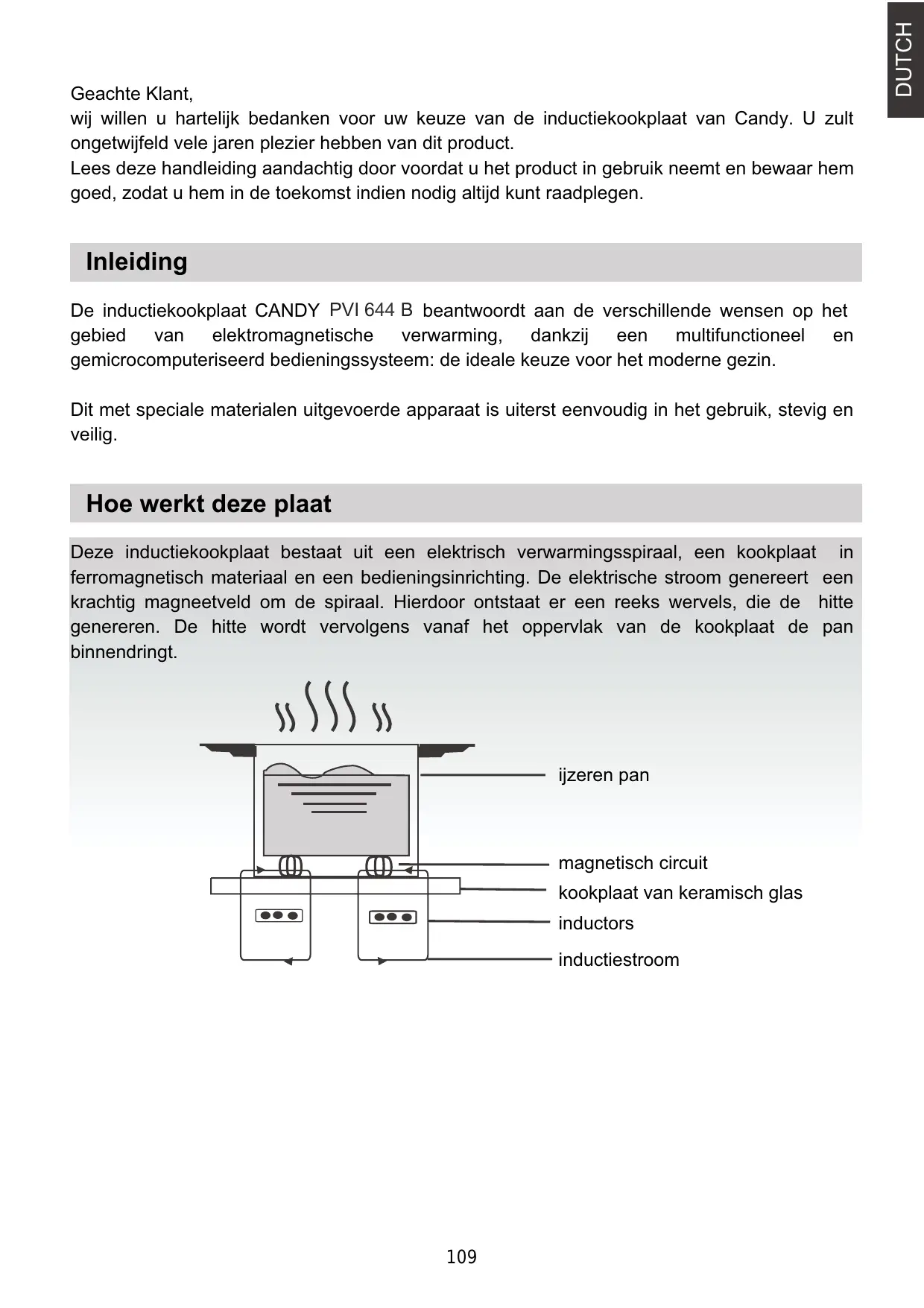

Geachte Klant, wi) willen u hartelijk bedanken voor uw keuze van de inductiekookplaat van Candy. U zult ongetwijfeld vele jaren plezier hebben van dit product. Lees deze handleiding aandachtig door voordat u het product in gebruik neemt en bewaar hem goed, zodat u hem in de toekomst indien nodig altijd kunt raadplegen. Inleiding De inductiekookplaat CANDY PVI644 B beantwoordt aan de verschillende wensen op het gebied van elektromagnetische verwarming, dankzii een multifunctioneel en gemicrocomputeriseerd bedieningssysteem: de ideale keuze voor het moderne gezin. Dit met speciale materialen uitgevoerde apparaat is uiterst eenvoudig in het gebruik, stevig en veilig. Hoe werkt deze plaat Deze inductiekookplaat bestaat uit een elektrisch verwarmingsspiraal, een kookplaat in ferromagnetisch materiaal en een bedieningsinrichting. De elektrische stroom genereert een krachtig magneetveld om de spiraal. Hierdoor ontstaat er een reeks wervels, die de hitte genereren. De hitte wordt vervolgens vanaf het oppervlak van de kookplaat de pan NAME ijzeren pan (1 {D =i———————— magnetisch circuit l— . kookplaat van keramisch glas 2e LC inductors + > inductiestroom

Veiligheid Deze kookplaat is ontworpen voor huishoudelijk gebruik. Gericht op een voortdurende verbetering van onze producten, behouden we ons het recht voor Wijzigingen aan te brengen naar aanleiding van eventuele nieuwe technologische ontwikkelingen. Beveiliging tegen oververhitting Door een sensor wordt de temperatuur binnenin de kookplaat gecontroleerd. Zodra de temperatuur het veiligheidsniveau overschrijdt, schakelt de kookplaat automatisch uit. Signalering van voorwerpen op de kookplaat Wanneer men een pan met een diameter kleiner dan 80 mm, kleine voorwerpen (bijvoorbeeld messen, vorken, sleutels) of een pan met een niet-magnetische bodem (bijvoorbeeld van aluminium) op de kookplaat zet, wordt er automatisch een geluidssignaal ingeschakeld, dat ongeveer een minuut aanhoudt. Indien het probleem niet wordt opgelost, schakelt de kookplaat automatisch over op de stand-by status. Alarmsignaal restwarmte Wanneer de kookplaat langere tijd achtereen in gebruik is, kan er restwarmte aanwezig zijn. Met de letter “H” op de display wordt gewaarschuwd dat de plaat niet mag worden aangeraakt. Beveiliging door automatische uitschakeling De automatische uitschakelfunctie is nog een veiligheidsfunctie van uw inductiekookplaat: deze functie treedt automatisch in werking wanneer U vergeet de kookplaat uit te schakelen. De tijd van de automatische uitschakeling van de kookplaat hangt af van het eerder gekozen vermogensniveau, zoals uit de onderstaande tabel blijkt: VERTE De kookzone schakelt 9 automatisch uit 1-3 8 uur 4-6 4 uur 7-9 2uur Wanneer de pan na het koken van de inductiekookplaat wordt gehaald, blijft deze niet meer warm en schakelt na het één minuut durende geluidssignaal uit. Nota bene: personen die een pacemaker dragen mogen dit huishoudapparaat uitsluitend gebruiken onder begeleiding van hun arts. Installatie Installatieprocedure

1. Boor een gat in het bovenblad van het

meubel aan de hand van de maten die in de tekening staan. Voor een correcte installatie moet er rondom de kookplaat een ruimte van minimaal 5 cm overblijven. Verzeker u ervan dat het steunvlak, waarin de kookplaat wordt geplaatst, ten minste 30 mm dik is en dat het materiaal waarvan de tafel gemaakt is tegen hoge temperaturen bestand is, om te vermijden dat deze vervormd raakt door de hitte die van de kookplaat komt (figuur 1).

2. Verzeker u er altijd van dat de

inductiekookplaat stevig op zijn plaats zit en goed geventileerd is (figuur 2). =. à TR (figuur 2) Air intake Opmerking: tussen de kookplaat en een eventueel element boven de plaat moet een ruimte van ten minste 760 mm worden voorzien.

3. Nadat u de kookplaat op zijn plaats hebt

gebracht, Zzet u deze met vier verbindingsplaatjes vast op het steunoppervlak (zoals aangegeven in de figuur). Regel vervolgens elke verbinding afzonderlijk, naar gelang de dikte van het steunvlak. Voorzorgsmaatregelen

1) De inductiekookplaat mag uitsluitend

door een vakman worden geïnstalleerd. Voer de installatie nooit alleen uit.

2) De inductiekookplaat mag beslist niet op

een koelkast, vaatwasmachine of wasmachine gemonteerd worden.

3) De inductiekookplaat moet zodanig

geïnstalleerd worden, dat een optimale verwerking van de hitte gegarandeerd is.

4) De wand en de zone onder de kookplaat

moeten hittebestendig zijn.

5) Ter voorkoming van schade moet het

dunne applicatielaagje waarmee de kookplaat op het steunvlak is vastgeplakt hittebestendig zijn.

4. Elektrische aansluitingen

De elektrische aansluiting moet door bevoegd personeel en volgens de geldende wettelijke voorschriften uitgevoerd worden. In figuur 3 wordt aangegeven hoe de kookplaat moet worden aangesloten: Voltage en Elektrische aansluiting frequentie 400V 2-N : : —* —L L = 50/60HZ Zwart Bruin (Gris enBlauw_ [Geel/Groen 220-240V =: — + N = 50/60HZ Zwarten Bruin Grijs enBlauw_[Geel/Groen

Controleer of de elektrische installatie van een goede aardverbinding is voorzien, volgens de wettelijke voorschriften. Aarding is verplicht. De Fabrikant wijst elke aansprakelijkheid af voor eventuele schade aan personen of zaken, als gevolg van het niet inachtnemen van deze norm. Indien het apparaat niet van een stekker is voorzien, moet er een genormaliseerde stekker op het snoer worden aangebracht, bestand tegen de belasting die op het gegevensplaatje vermeld staat. Indien men een vaste aansluiting op het lichtnet tot stand wenst te brengen, moet er tussen het apparaat en het lichtnet een meerpolige stroomonderbreker worden geplaatst met een contactopening van minimaal 3. Als het snoer beschadigd is, mag dit uitsluitend door een vakman vervangen worden. Het snoer platgedrukt . mag niet verbogen zijn of Beschrijving van de inductiekookplaat Kookvlak van Luchtinlaat keramisch glas “onfn'aa

FT 22 LL Luchtuitlaat Bedieningspaneel Schema bedieningspaneel Warmtecontrolelampje Timer ON/OFF Instelling vermogen Boost Veiligheidsvergrendeling DUTCH

Aanvwijzingen voor het gebruik Voorbereidingen voor het gebruik: Direct nadat de kookplaat aangeschakeld is, hoort u een geluidssignaal en alle leds knipperen één seconde waarmee wordt aangegeven dat de kookplaat in de stand-by status is. Zet de pan op de door u gekozen kookzone. Werkwijze Nadat op de “ON/OFF” toets gedrukt is, geven alle leds het teken “-“ aan. Selecteer de kookzone waarop de pan staat; de led van het vermogensniveau van de gekozen zone gaat knipperen. Druk op de toetsen “+” of ““, op de display wordt 5 als standaardwaarde aangegeven, regel met de toetsen “+” of ““ het gewenste vermogensniveau. Door gelijktijdig op de toetsen “+” en ““ te drukken, worden de eerdere instellingen weer op nul gezet en de kookzone wordt uitgeschakeld. Zie de tabel op pag. 113 voor het specifieke vermogen van elke kookzone van de plaat. Opmerking: nadat op de toets “ON/OFF” is gedrukt, blijft de inductiekookplaat in de stand-by status, als er binnen twee minuten geen andere handelingen worden uitgevoerd.

BOOST functie (snelkookfunctie) Druk voor een hoger kookvermogen op de “BOOST” toets, na eerst de zone van de kookplaat gekozen te hebben: op de display verschijnt een “P”. Deze functie kan een vermogen van 2600W bereiken. Opmerking:

1. De BOOST functie heeft een tijdsduur van

maximaal 5 minuten, waarna de kookplaat niet meer opwarmt. . De boost functie kan op alle zones worden gekozen

3. Wanneer de boost functie op de 1° zone

wordt geactiveerd, zal de 2% zone automatisch met 2 niveaus naar beneden gaan en andersom. Wanneer de boost functie op de 3% zone wordt geactiveerd, zal de 4% zone automatisch met 2 niveaus naar beneden gaan en andersom Uitschakeling van de “BOOST” functie Selecteer de zone waarbinnen de BOOST functie ingeschakeld is, druk op de BOOST toets om deze instelling te annuleren. Het vermogensniveau wordt weer teruggeschakeld naar het eerder ingestelde vermogen. Als op de toets “-“ wordt gedrukt gedurende de BOOST functie, wordt naar het vermogensniveau 9 teruggeschakeld. TIMER functie Door op de TIMER toets te drukken, gaat de led knipperen op de display en kan de tijd worden ingesteld. Met de toetsen “+” of “- “ kan de tijd ingesteld worden, tussen 1 en 99 minuten. Door op de toets “+” te drukken, stijgt de instelling 1 minuut per keer; door op de toets ““ te drukken daalt de instelling 1 minuut per keer. Zodra de 99 minuten zijn overschreden, schakelt de timer automatisch terug naar 0. Door gelijktijdig op de toetsen ‘+’ en “-” te drukken, keert de display terug naar 0. Bevestiging TIMER functie

1. Selecteer het vermogen van de kookzone

van uw voorkeur, druk op de toets "timer" en stel de tijd in. . Nadat de timer circa 5 seconden heeñt geknipperd, is de tijdsinstelling automatisch bevestigd. Druk, nadat de tijd ingesteld is, op “TIMER” om de gewenste instelling te controleren.

Annuleren van de TIMER functie Houd de toets “timer” 5 seconden lang ingedrukt om de eerder ingestelde functie te wissen. Op de display verschijnt een O. Beveiliging: Om de veiligheid van kinderen te waarborgen is de inductiekookplaat voorzien van een vergrendelingssysteem. Voor het activeren van de vergrendeling moet de vergrendeltoets (Interlock) ingedrukt worden gehouden: de kookplaat wordt geblokkeerd, op de display verschijnt het teken “LO” en alle overige functies worden uitgeschakeld. Opheffen van de vergrendeling: Houd de de vergrendeltoets (Interlock) 2 seconden lang ingedrukt. Maximum vermogen van elke kookzone Kookeone Maximum vermogen (W) Normaal Boost

De hierboven aangegeven vermogensniveaus kunnen variëèren afhankelijk van het materiaal en de afmetingen van de pan. Keuze van de juiste pannen = ee = © ijzeren frituur-steelpan roestvrijstalen pan ijzeren braadpan ijzeren braadpan ie _s geëmailleerde roestvrijstalen ketel geëmailleerde pan platte ijzeren braadpan

1. Er bestaan veel verschillende middelen die geschikt zijn voor gebruik op een

inductiekookplaat. Deze kookplaat is in staat om ze te herkennen en te testen op één van de volgende manieren: plaats de pan op een kookzone. Als er op de indicator van deze kookzone een vermogensniveau verschijnt, is de pan geschikt; verschijnt daarentegen het teken “U”, dan is de pan niet geschikt voor inductiekoken.

2. Plaats een magneet op de pan: als de magneet door de pan wordt aangetrokken, dan is

de pan geschikt voor inductiekoken. De pan: de bodem moet magnetiseerbare materialen bevatten, De vorm van de pan: de pan moet een diameter van meer dan 12 cm hebben.

Veiligheid en onderhoud Gebruik een voor het vermogen geschikte veiligheidsschakelaar. Verwarm nooit blikvoedsel zonder eerst het blik te hebben geopend, om te vermijden dat het blik ontploft doordat het uitzet vanwege de hitte. (C2 D) Gebruik de kookplaat nooit in de nabijheid van gas- of oliekachels. Maak de kookplaat regelmatig schoon om te voorkomen dat het vuil zich ophoopt, wat de goede werking van dit huishoudapparaat belemmert. LET OP: dit product mag niet bij het gewone huisvuil afgedankt worden. worden Het dient geëlimineerd. apart te Uitsluitend voor gebruik binnenshuis. Na langdurig gebruik blijft de kookzone zeer heet. Raak om brandwonden te vermijden nooit het oppervlak aan van de kookplaat.

Berg geen schoonmaakmiddelen, oplosmiddelen of ontvlambare materialen onder de inductiekookplaat OP.

Zorg dat het apparaat buiten het bereik van kinderen blijft en sta gebruik ervan alleen toe onder begeleiding van een volwassen persoon.

Maak de inductiekookplaat nooit direct met water schoon. Controleer regelmatig of de luchtventilatie onder de kookplaat niet wordt belemmerd (bijvoorbeeld door glas, papier, enz.).

Schakel alles uit als het oppervlak van de kookplaat breekt, om elektrische schokken te voorkomen.

Als het snoer beschadigd is, mag dit uitsluitend door bevoegd personeel vervangen worden.

Gebruik de pan nooit wanneer deze leeg is (dus geen voedsel bevat): de pan kan daardoor beschadigd raken en het is in elk geval gevaarlijk.

Laat nooit metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookplaat liggen, om te vermijden dat deze ook heet worden.

Gebruik nooit pannen met een ruwe bodem, om te voorkomen dat het oppervlak van keramisch glas beschadigd raakt. Dit huishoudapparaat is vervaardigd volgens de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur. Door de wettelijke richtliinen met betrekking tot het afdanken van dit apparaat in acht te nemen, helpt u eventuele schade voor het milieu en onze gezondheid te voorkomen door verkeerde behandeling bij het afdanken van het product . Met dit symbool wordt aangegeven dat het product niet als gewoon huisafval mag worden beschouwd maar door het plaatselijke grofvuilverzamelpunt van elektrisch en elektronisch afval verwerkt moet worden. Voor gedetailleerdere informatie over de behandeling, afdanking en recycling van dit product dient u contact op te nemen met de plaatselijke afvalverwerking, of u moet zich wenden tot de winkel waar dit artikel is gekocht.

DUTCH Reiniging en onderhoud Het oppervlak van de kookplaat kan als volgt gereinigd worden: Soort vuil Hoe reinigt u de kookplaat Wat gebruikt u niet zo vuil met warm water; daarna afdrogen spons met warm water en drogen met een ; | x : : speciale spons voor zeer vuil schuursponsje speciaal voor keramisch keramisch glas glas aangebakken Witte azijn op het vuil gieten en met een zelfklevende folie voor vuil zachte doek reinigen keramisch glas Gebruik voor het verwijderen van gesmolten vuilresten een schrapertje special zelfklevende folie voor suiker, plastic of | geschikt voor keramisch glas (ter : se : keramisch glas aluminium bescherming van het glas kunt u beter een product op siliconenbasis gebruiken) Opmerking: Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt. Meldingen van storingen en controle Bij storingen schakelt de kookplaat automatisch een veiligheidsfunctie in en op de display verschijnen de volgende codes: Probleem Mogelijke oorzaken oplossing FO/F1/F2 ventilator defect contact opnemen met de leverancier F3-F8 temperatuursensor defect contact opnemen met de leverancier controleren of er elektrische stroom aanwezig E1/E2 spanning is niet normaal is Na deze controle het apparaat weer aanzetten E3/E4 temperatuur is niet goed pan controleren E5/E6 onvoldoende warmtestraling het epparaat weer aanzetten zodra het afgekoeld is In deze lijst staan de meest voorkomende storingen. Demonteer de inductiekookplaat niet in uw zonder hulp, om risico's en grotere schade te voorkomen. KLANTENSERVICE Voordat u contact opneemt met de Technische Assistentie: Indien het apparaat niet werkt adviseren wij u om: - te controleren of de stekker goed in het stopcontact zit; - de bovenstaande tabel met storingsmeldingen te controleren. In het geval de oorzaak van het probleem niet kan worden achterhaald: het apparaat uitschakelen, beslist niet demonteren en de Technische Assistentie bellen.

Bijzondere verklaring Alles wat in deze gebruiksaanwijzing staat is nauwkeurig gecontroleerd. De fabrikant stelt zich echter niet aansprakelijk voor fouten of weglatingen in de gedrukte versie. Bij een eventuele revisie van de gebruiksaanwijzing kunnen bovendien zonder waarschuwing vooraf technische wijzigingen ingevoerd worden. De afbeelding van het product heeft betrekking op het huidige product.
