GEBRUIKSAANWIJZING Eco-Plus Vermeiren

2.1. Beoogd gebruik en indicaties 44
2.2. Veiligheidsinstructies en relevante risico's 45
2.3. Symbolen op de rollator 46
2.4. Bij levering 47
2.5. Transport en opslag 47

3. Montage/Demontage en aanpassingen 48

3.1. Montage 48
3.2. Demontage 51
3.3. Hoogte aanpassingen 52
3.4. De remmen afstellen 53

4. Uw rollator gebruiken 53

4.1. Remsysteem 53
4.2. Opvouwen/Ontvouwen 54
4.3. Stoepranden nemen 56
4.4. Gaan zitten, opstaan, wandelen 56

5. Onderhoud 57

5.1. Schoonmaak 57
5.2. Ontsmetting 57
5.3. Inspectie / Onderhoud / Reparatie 58
5.4. Hergebruik 58
5.5. Beëindiging van gebruik 59

6. Technische specificaties 59

NL

Voorwoord

Proficiat! U bent nu eigenaar van een Vermeiren rollator!

Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rollator en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de bediening, mogelijkheden en beperkingen van uw rollator.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

De productafbeeldingen in deze handleiding dienen om de instructies te verduidelijken. De productdetails in de afbeeldingen kunnen afwijken ten opzichte van uw product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kunt u altijd terecht voor de meest recente versie van onderstaande informatie. Raadpleeg deze website a.u.b. regelmatig voor eventuele bijgewerkte versies.

Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naar-spraak programma.

Gebruiksaanwijzing

Voor gebruiker en vakhandelaar

	Servicehandleiding voor rollatorsVoor de vakhandelaar
	EC-conformiteitsverklaring

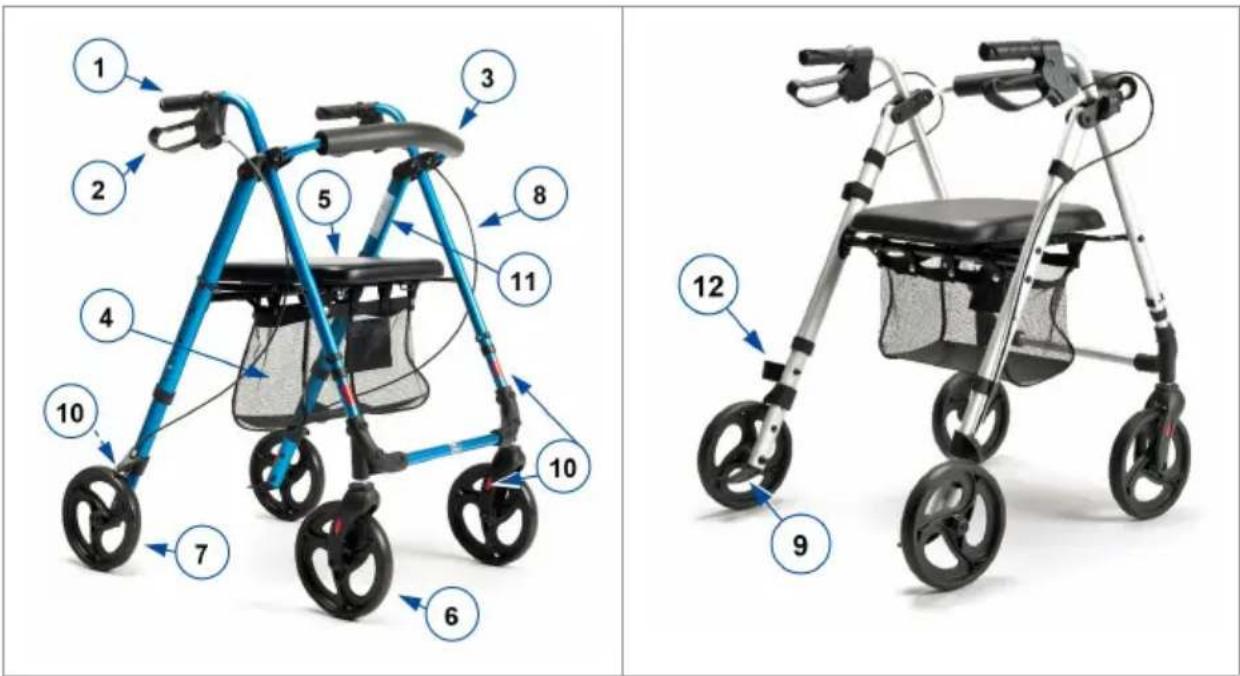

1. Uw product

1. Handgrepen
2. Remhendel
3. Rug
4. Opbergtas
5. Zit
6. Voorwielen
7. Achterwielen
8. Remkabel
9. Tiphulp
10. Reflectoren
11. wandelstok
12. Identificatieplaat

2. Voor gebruik

2.1. Beoogd gebruik en indicaties

- Dit product is een medisch hulpmiddel.

- Indicaties en contra-indicaties: De rollator is bedoeld ter ondersteuning van de beenfunctie tijdens het lopen. Gebruik uw rollator niet indien u andere fysieke beperkingen heeft waardoor het gebruik van de rollator onveilig wordt, zoals een zwakke arm, evenwichts-stoornis, verminderd zicht, verlies van ledematen, ...

- De rollator is uitsluitend ontworpen en geproduceerd om als loophulp, voor één persoon met een maximaal gewicht van 136 kg, te dienen.

- Door met de bovenste ledematen of de romp op de rollator te steunen of deze te verschuiven, compenseert de rollator de verminderde belastbaarheid of de kracht van de onderste ledematen. Bovendien zorgt deze voor een betere steun en veiligheid bij het gaan.

- De rollator kan zowel binnen als buiten gebruikt worden.

- Hij is niet bedoeld voor het vervoer van goederen en/of meer personen dan de gebruiker. Hij is eveneens niet bedoeld om zittend gebruikt te worden als transportmiddel.

- Hij mag alleen worden gebruikt op een vlakke ondergrond waarbij alle vier de wielen de grond raken. Gebruik de rollator niet op rotsachtig, hobbelig of zanderig terrein of op plaatsen met een steile helling. Dan kan de rollator instabiel worden. Ga tijdens het lopen altijd via vlakke, stabiele ondergronden en afgeschuinde stoepranden.

- De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

- Raadpleeg ook de technische details en begrenzingen van uw rollator in §6..

2.2. Veiligheidsinstructies en relevante risico's

VOORZICHTIG

Gevaar voor letsel

- Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw product.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

- Let erop dat er geen stenen of ander objecten de rollator wielen blokkeren. - Zorg ervoor dat beide parkeerremmen aan staan, voordat u de rollator gebruikt als hulp om recht te staan. Zodra u comfortabel en stabiel staat, kunt u de parkeerremmen vrijzetten.

- Hou beide handen op de handgrepen tijdens het stappen.

- Houd er rekening mee dat sommige onderdelen van uw rollator zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken.

- Verifieer voor elk gebruik of de hoogte-verstellingen goed vast staan, zie §3.3..

- Houd de handgrepen niet met natte handen vast. Als u dit wel doet, kunt u uw evenwicht verliezen.

- Begeef u met uw rollator niet op de rijweg. Blijf op het voetpad.

- Volg de instructies voor reiniging en controles. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door foutief onderhoud.

leder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.

Houd er rekening mee dat uw rollator, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden.

2.3. Symbolen op de rollator

De identificatieplaat bevindt zich onder de linker handgreep, aan de binnenkant van het basisframe

	Maximum gewicht van de gebruiker in kg
	Type aanduiding
	Catalogusnummer
	Serienummer
	Medisch hulpmiddel
	Producent
	Fabricagedatum
	EC-conformiteitsverklaring
	Let op: belangrijke informatie
	Het is aangeraden om de handleiding te lezen

2.4. Bij levering

NL

Pak uw product uit en verifieer of de levering compleet is. Volgende onderdelen zijn bij de levering ingesloten:

• Basisframe met zitting en rugleuning;
  • Voorwielframe met voorwielen;
• Achterwielen met bevestiging en remkabelverbinding;
• Handgrepen met remmen
• Twee hoogteverstelknoppen;
• Twee bevestigingspennen;
• Opbergzak
• Eén klittenband;
• Gebruiksaanwijzing

Controleer de zending zorgvuldig op transportschade. Wanneer blijkt dat uw product een defect vertoont, neem dan contact op met de transporteur.

2.5. Transport en opslag

Transport en opslag van de rollator moet gebeuren volgens de technische specificaties in §6.. Bewaar de rollator droog.

Bescherm de rollator tegen roest en het binnendringen van vreemde stoffen (bijv. zout water, zeelucht, zand, stof) middels een degelijke afscherming of verpakking).

Zorg er bij het opbergen voor dat er geen andere voorwerpen op of tegen de rollator liggen waardoor de rollator beschadigd kan worden.

3. Montage/Demontage en aanpassingen

AVOORZICHTIG

Gevaar voor letsel

- Monteer uw rollator volledig voordat u zijn hoogte instelt.

3.1. Montage

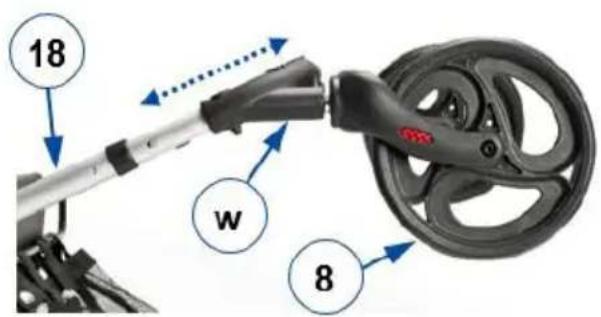

3.1.1. Montage van voorwielframe

1. Ontvouw het basisframe (18).
2. Plaats het basisframe op de grond of tafel, met de ovale buizen plat op het oppervlak.
3. Neem het voorwielframe (8) en steek beide buisuiteinden in de uitstekende, ronde buizen van het basisframe. Zorg ervoor dat de wielsteun (w) zich aan de binnenkant van het basisframe bevindt.

18 w 8

1. Pas de buislengte van het voorwielframe (8) aan door de buizen in/uit te schuiven.
2. Controleer aan elke kant of de gaten van de binnen- en buitenbuizen overeenkomen.
3. Steek de bevestigingspen (7) in het gat van de hoogteverstelling. Zorg ervoor dat de pen volledig is geplaatst; er is een klik te horen wanneer de bevestigingsclip de buis klemt.

7

1. Herhaal dit voor het andere frame.
2. Controleer de buislengte aan de linker- en rechterkant. Als de lengte verschilt, verwijder dan de bevestigingspen aan één kant en pas de lengte aan volgens stap 4, 5 en stap 6.

3.1.2. Montage van achterwielen en handgrepen

VOORZICHTIG

Gevaar voor beschadiging

• Voorkom dat remkabels worden gevouwen.

Wielsteunen met achterwielen

1. Draai het basisframe totdat de buizen van het voorframe (rond) zich onderaan bevinden, waarbij de voorwielen het oppervlak raken.
2. Neem een van de gecombineerde onderdelen met achterwiel, handgreep en remkabel.
3. Controleer vóór de montage of het achterwiel (9) en de rem (10) zich aan de buitenkant van de ovale framebuis bevinden. Als dit niet het geval is, gebruik dan deze wielsteun aan de andere kant van het basisframe.

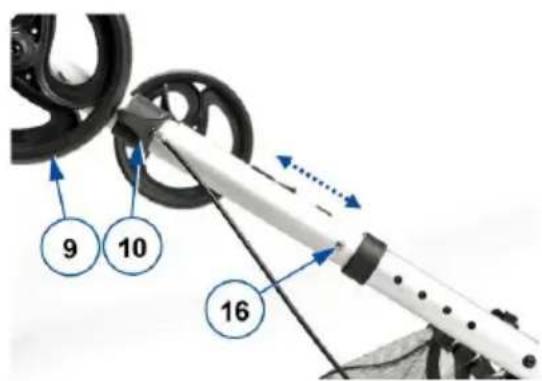

9 10 16

1. Houd de kleine, zilverachtige drukknop (16) ingedrukt.
2. Steek de wielsteun in de uitstekende, ovale buis van het basisframe.
3. Schuif de wielsteun in/uit totdat de drukknop (16) uit het afstelgat springt.
4. Druk nogmaals op de drukknop en schuif de wielsteun naar de gewenste lengte.
5. Herhaal dit voor de tweede wielsteun (van gecombineerd deel). Zorg ervoor dat de linkeren rechterbuislengtes hetzelfde zijn.
6. Zorg ervoor dat beide buizen goed vastzitten.

VOORZICHTIG

Gevaar voor letsel en/of beschadiging

- Controleer voor gebruik of de handgrepen vergrendeld zijn.

• Let op de positie van de remkabels: deze moeten zich aan de buitenkant van het frame bevinden zonder de achterwielen te verstoren.
• Trek de handgrepen niet te hoog om te voorkomen dat de remkabels beschadigd raken.

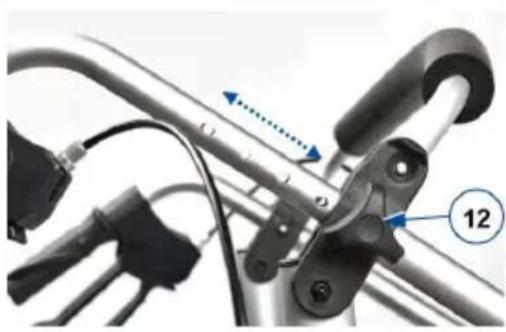

1. Draai het basisframe en plaats het met alle vier de wielen op de grond.
2. Steek de buis met handgreep in het open buisuiteinde van het frame, bij het verbindingsstuk.
3. Plaats knop (12) in de gaten van de buis en draai deze met de hand stevig vast.
4. Monteer de andere handgreep op dezelfde manier.

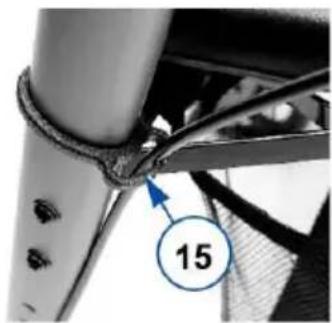

Opmerking: de kabelklem zit al op de remkabel.

1. Schuif de kabelklemmen (15) omhoog tijdens het geleiden van de kabel.
2. Houd de remkabel uitgelijnd met de achterste framebuis en duw de klem rond de framebuis, zie afbeelding.

3.1.3. De opbergzak monteren

VOORZICHTIG

Risico op vallen, kantelen

- Laad uw opbergzak niet te zwaar.

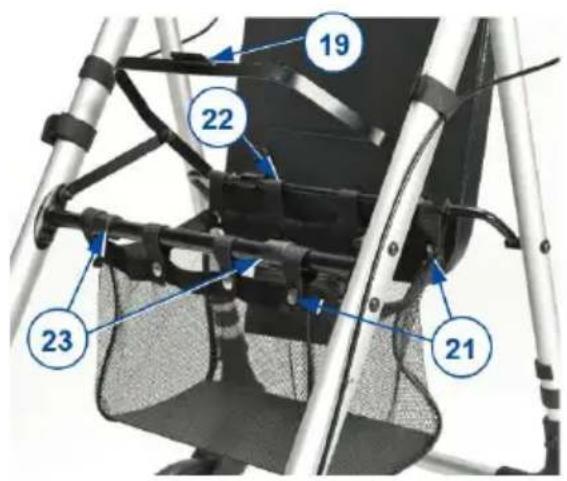

19 22 23 21

Het maximale laadvermogen van de opbergzak is opgenomen in §6..

1. Trek het stoelframe (19) een beetje omhoog om ruimte te maken.
2. Monteer de opbergtas met de zes drukknopen (21) en twee klittenbandsluitingen (22). Zorg ervoor dat de twee beschermhoezen (23) onbedekt blijven.
3. Duw de stoel en het stoelframe naar beneden.

3.2. Demontage

VOORZICHTIG

Gevaar voor beschadiging

- Let op de positie van de remkabels en trek deze niet te hoog zodat de remkabel niet beschadigd raakt. .

Het demonteren van de rollator gebeurt in omgekeerde volgorde van de montage beschreven in vorige sectie:

1. Opbergzak: Open de drukknopen (9) en verwijder de zak.
2. Klittenband voor wandelstok: verwijderen.

3. Kabelklem (8) (2x): Trek voorzichtig van de framebuis.

4. Handgreep met remhendel (2x): Verwijder de knop (12) en trek de handgreep uit het basisframe.

5. Basisframe: draai en plaats het met het voorframe op een oppervlak.
6. Wielsteun met achterwiel (2x): Houd de zilverachtige drukknop (16) ingedrukt en trek de wielsteun uit het basisframe.
7. Basisframe: draai en plaats het met het achterframe op het oppervlak.
8. Voorwielframe (8): verwijder aan elke kant de bevestigingspen (7) en trek de buizen uit het basisframe.

3.3. Hoogte aanpassingen

Om de hoogte van de rollator aan te passen aan de lichaamsgrootte:

• En pas de zadelhoogte aan
• Pas vervolgens de hoogte van beide handgrepen aan.

VOORZICHTIG

Risico op vallen, kantelen

- Stel de vier wielen steeds op dezelfde hoogte in.

Zorg ervoor dat

• beide handgrepen op dezelfde hoogte zijn ingesteld.
• de 4 wielen op dezelfde hoogte zijn ingesteld.

3.3.1. Zithoogte

De zit is in hoogte aanpasbaar door de voor- en achterwielen the verstellen (5 posities, in stappen van 25 mm).

Controleer of de zitting horizontaal en op de juiste zithoogte staat. Zo niet, stel dan de gemonteerde wielen af (zie § 3.1.) en zorg ervoor dat ze zich op dezelfde hoogte bevinden.

3.3.2. Handgreephoogte

NL

Om de handgreep/totale hoogte (5 standen) aan te passen:

1. Draai de knop (12) los (zie §3.1.2.) en verwijder deze van het frame.
2. 2.De ventilator op de gewenste hoogte instellen. Als je rechtop staat, moet de handgreep zo hoog zijn als je pols. Laat je armen los hangen.
3. Plaats knop (12) in de gaten van de buis en draai deze met de hand stevig vast.
4. Stel de andere handgreep op dezelfde manier af. Zorg ervoor dat beide handgrepen dezelfde hoogte hebben.

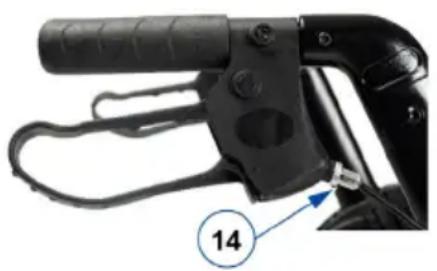

3.4. De remmen afstellen

De remkracht kan aangepast worden door de schroef (14) aan de achterkant van de remhendel losser/vaster te draaien.

4. Uw rollator gebruiken

4.1. Remsysteem

AVOORZICHTIG

Kans op vallen

- Om uw veiligheid te garanderen dient u de werking van de remmen te controleren. De staat van het remsysteem wordt beïnvloed door slijtage, de aanwezigheid van olie en andere vervuilende stoffen op de achterwielen en het remmechanisme.

De rollator is voorzien van remmen, die door twee remhendels (15) bediend kunnen worden. De remhendels kunnen op twee manieren gebruikt worden: als standaard rem of als parkeerrem.

VOORZICHTIG

Gevaar voor beschadiging

- Duw de rollator niet te hard wanneer u de standaard rem gebruikt. Dit kan de remmen en wielen beschadingen.

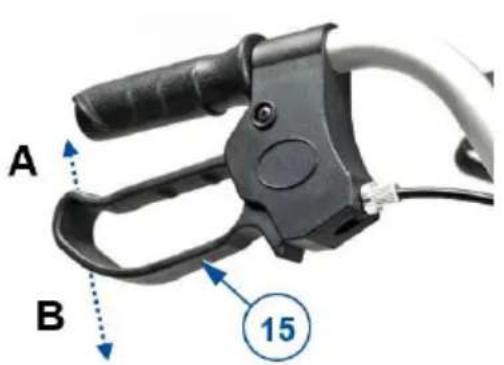

Om de standaard rem te gebruiken trekt u beide remhendels (15) gelijktijdig omhoog [A], in een knijpbeweging. Om het remmen te stoppen laat u de remhendels los.

Om de parkeerrem te gebruiken, drukt u beide remhendels (15) naar beneden tot in vergrendelstand [B]. Gebruik altijd de beide parkeerremmen gelijktijdig. Om de parkeerstand te verlaten, trek beide remhendels tegelijk omhoog.

A B 15

4.2. Opvouwen/Ontvouwen

VOORZICHTIG

Risico voor knellen

• Houd vingers, gespen, sieraden en kleding uit de buurt van het vouwsysteem.

VOORZICHTIG

Kans op vallen

• Verifieer dat de rollator volledig open staat en het frame geblokkeerd is.

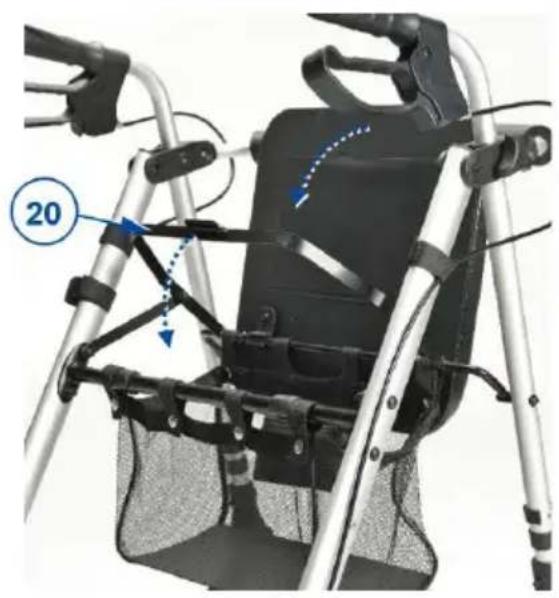

4.2.1. De rollator uitvouwen

1. Duw beide remhendels omlaag in parkeerstand, zie §4.1..
2. Plaats de rollator met 4 wielen op de grond en houd de framebuizen vast.
3. Duw de stoel en het stoelframe (20) omlaag naar de horizontale positie.
4. Draai de rugleuning omlaag, als deze omhoog staat.
5. Stel de rollator in op de gewenste hoogte (zie §3.3.).

4.2.2. De rollator opvouwen

1. Ga achter de rollator staan.
2. Duw beide remhendels omlaag in parkeerstand, zie §4.1..
3. Klap de zit omhoog.
4. Maak de opbergzak leeg.
5. Trek de steunbeugel (20) omhoog om het frame gedeeltelijk te sluiten.
6. Sluit het frame volledig door de voorste (16) en achterste (17) buizen samen te drukken.
7. Draai indien nodig de rugleuning omhoog.

4.3. Stoepranden nemen

AYOORZICHTIG

Kans op vallen

- Neem stoepranden recht, met beide voorwielen gericht op de stoeprand. Houd de rollator dicht bij u.

Om het nemen van kleine obstakels, zoals stoepranden, te vergemakkelijken, is uw rollator voorzien van een tiphulp op de twee achterwielen.

1. Zorg ervoor dat u stabiel staat met beide handen op de handgrepen.
2. Gebruik één voet en duw op de tiphulp (21) om de voorwielen van de grond te tillen.
3. Houd de rollator met de handgrepen in deze positie en beweeg traag naar voor tot de voorwielen op de stoeprand staan.
4. Til nu de handgrepen op en beweeg naar voor om de achterwielen op de stoeprand te zetten.
5. Als de rollator stabiel staat, kan u zelf de stoeprand opstappen.

4.4. Gaan zitten, opstaan, wandelen

AVOORZICHTIG

Kans op vallen

- Let erop dat beide remhendels in parkeerstand staan voordat u gaat zitten, zie §4.1.. Laat de remhendels in deze stand staat totdat u gaat wandelen. Houd uw voeten tussen de achterwielen.

- Beweeg de rollator niet al zittend voort.

1. Duw beide remhendels omlaag in parkeerstand.
2. Verifieer of de rugsteun en de zit neer gedraaid en bevestigd zijn.
3. Terwijl u op de handgrepen steunt, draait u zich om en gaat u op de zit neerzitten.
4. Om opnieuw op te staan, leun op de handgrepen en draai u om.
5. Trek beide remhendels omhoog en gebruik de standaard remmen.
6. Laat de remhendels los en stap voorwaarts met de rollator dicht bij uw lichaam.

5. Onderhoud

Regelmatig onderhoud zorgt ervoor dat uw rollator in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com.

5.1. Schoonmaak

Gebruik een zachte, vochtige doek en lauwwarm water met een milde huishoudelijke zeep om de rollator schoon te maken. Vermijd dat onderdelen doorweekt raken. Gebruik geen agressieve schoonmaakmiddelen.

5.2. Ontsmetting

AYOORZICHTIG

Gevaar voor beschadiging

- Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.

Gebruik een zachte, vochtige doek en lauwwarm water met een mild huishoudelijk desinfectiemiddel om de rollator schoon te maken.

5.3. Inspectie / Onderhoud / Reparatie

De verwachte levensduur van uw rollator is 5 jaar. De levensduur wordt beïnvloed door zijn gebruik, opslag, onderhoud, service en reiniging.

Voordat u met uw rollator op pad gaat, moet deze nagekeken worden op volgende punten:

• Volledigheid.
  • Vouwmechanisme: goed werkend.
• Bouten en moeren: zitten goed vast.
• Remmen: goed werkend.
• Wielen (stabiliteit, spoor, bevestigingsschroeven).

- Indien uw wielen regelmatig in contact komen met draden, haren of andere vezels, kunnen deze geblokkeerd raken. Kijk daarom regelmatig uw wielen na of ze vrij kunnen roteren en of ze in een goede staat verkeren.

• Frame (vervormingen, stabiliteit, verbindingen).

- Handgrepen (veilige blokkering van de hoogteverstelling, goede steun van de handgrepen).

- Zit, rugsteun en opbergzak (slijtage of beschadigingen).

Uw rollator is opgebouwd uit aluminium en plastic onderdelen. We raden aan om uw product minstens één keer per jaar te laten inspecteren, maar de onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Raadpleeg uw vakhandelaar om tot een overeenstemming betreffende de onderhoudsfrequentie te komen.

Reparaties en vervangingen mogen enkel door opgeleide personen worden uitgevoerd en enkel met originele vervangonderdelen van Vermeiren.

Aarzel niet om de service die door uw vakhandelaar aangeboden wordt, te gebruiken. Hij/zij zal u graag helpen met betrekking tot service en reparaties.

5.4. Hergebruik

Voor ieder hergebruik moet de rollator gedesinfecteerd, geïnspecteerd en onderhouden worden volgens de instructies in §5.2. en §5.3..

5.5. Beëindiging van gebruik

NL

Op het einde van de levensduur moet u de rollator vernietigen volgens de lokale milieuwetgeving. U kunt best de rollator demonteren om transport van recyclebare materialen te vergemakkelijken.

6. Technische specificaties

Onderstaande technische gegevens zijn enkel geldig voor deze rollator, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details.

Merk Vermeiren
Productgroep Rollator
Type Eco-Plus
Beschrijving Afmetingen
Max. gebruikersgewicht 136 kg
Maximaal vulgewicht van opbergzak 5 kg
Totale lengte 680 - 795 mm
Lengte dichtgevouwen 310 mm
Totale breedte 610 mm
Breedte dichtgevouwen	610 mm
Totale hoogte	845-1020 mm
Hoogte dichtgevouwen	960 mm
Handgreephoogte	845-1020 mm
Aanbevolen lichaamsgrootte	1650 – 2050 mm
Afstand tussen de handgrepen	500 mm
Zithoogte	555-625 mm
Zitbreedte	360 mm
Zitdiepte	360 mm
Totaal gewicht- zonder mandje	7,7 kg7,5 kg
Wieldiameter	200 x 35 mm
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°
Remmen Standaard remmen & parkeerremmen
Draaicirkel 940 mm
Opslag en gebruikstemperatuur +5°C - +41°C
Opslag en gebruiksluchtvochtigheid 30% - 70%
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°

Inhalt

Vorwort

62

1. Ihr Produkt 63
