Premessa

Congratulazioni Ora possiede un deambulatore Vermeiren!

Grazie per la fiducia accordata ai prodotti Vermeiren. Questo manuale viene fornito come supporto per l'uso del deambulatore e delle sue opzioni operative. Leggerlo attentamente, in quanto aiuta a familiarizzarsi con il funzionamento, le prestazioni e le limitazioni del deambulatore.

Per eventuali ulteriori domande successive alla lettura di questo manuale, rivolgersi al proprio rivenditore specializzato, che sarà lieto di fornire un supporto.

Nota importante

Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità.

Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modifiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza.

Le immagini del prodotto vengono utilizzate per chiarire le istruzioni. I dettagli del prodotto mostrato possono essere diversi da quelli del prodotto in uso.

Informazioni disponibili

Sul sito Web di Vermeiren, all'indirizzo http://www.vermeiren.com/, è sempre disponibile la versione più recente delle informazioni indicate di seguito. Visitare con regolarità tale sito per verificare l'esistenza di eventuali aggiornamenti.

Le persone ipovedenti possono scaricare la versione elettronica di questo manuale e farlo leggere da un software applicativo di sintesi vocale.

Manuale di istruzioni

Per l'utente e il rivenditore specializzato

	Manuale di assistenza per le deambulatoriPer il rivenditore specializzato
	Dichiarazione di conformità CE

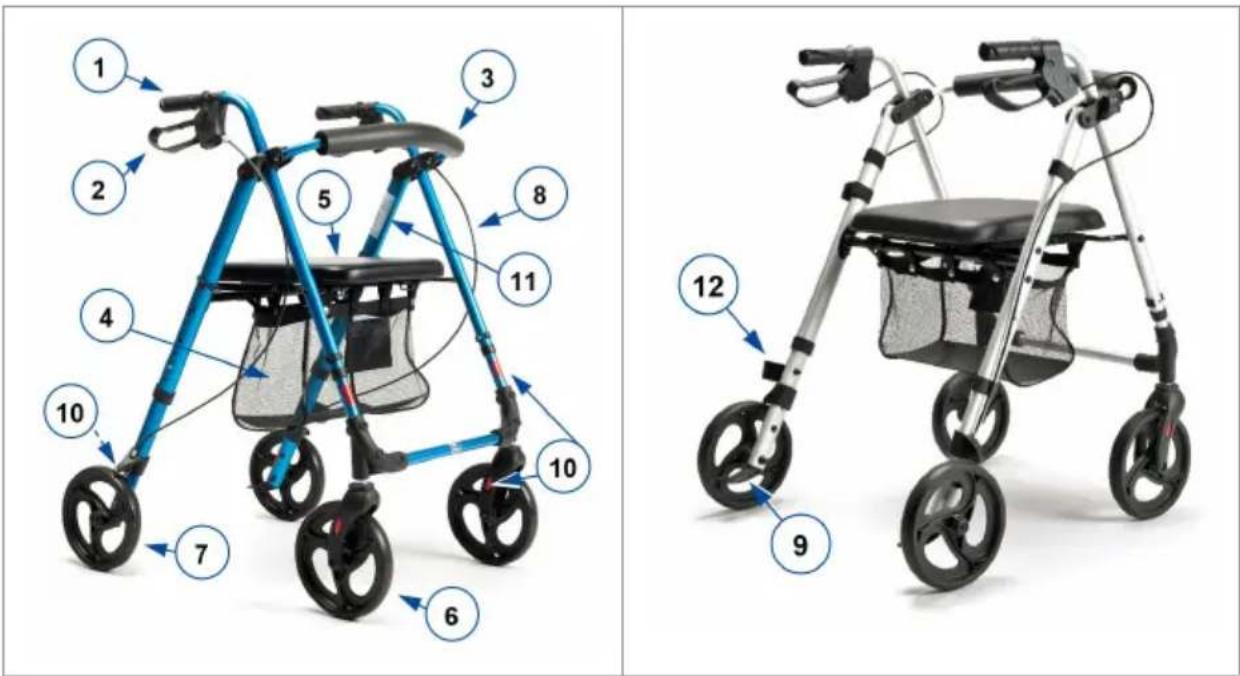

1. Il prodotto

1. Impugnature
2. Leva del freno
3. Schienale
4. Borsa portaoggetti
5. Sedile
6. Ruote anteriori
7. Ruote posteriori
8. Cavo del freno
9. Leva di inclinazione
10. Riflettori
11. Supporto per bastone da passeggio
12. Targhetta di identificazione

2. Prima dell'uso

2.1. Uso previsto e indicazioni

• L'ausilio e' un prodotto medicale.

- Indicazioni e controindicazioni: Il deambulatore è studiato per supportare il funzionamento delle gambe durante la deambulazione. Non utilizzarlo se si soffre di altre limitazioni fisiche, come debolezza delle braccia, disturbi dell'equilibrio e così via, vista compromessa, perdita degli arti, in grado di causare un uso non sicuro del deambulatore.

- Il deambulatore è progettato e realizzato esclusivamente per l'uso come ausilio per la deambulazione di una sola persona di peso non superiore a 136 kg.

- Il deambulatore compensa l'assenza di un sostegno adeguato da parte delle gambe dell'utente, che deve appoggiarsi o spostarsi con esso servendosi degli arti superiori o del busto. Il deambulatore offre un maggior livello di stabilità, supporto e sicurezza durante la deambulazione.

- È possibile utilizzare il deambulatore al coperto e all'aperto.

- Esso non è destinato al trasporto di merci e/o di persone in più oltre all'utente. Inoltre, non deve essere utilizzato come ausilio per il trasporto da seduti.

- Esso deve essere utilizzato soltanto su superfici sulle quali tutte le quattro ruote tocchino il suolo. Non utilizzare il deambulatore su terreni pietrosi, irregolari o sabbiosi, o in punti con una forte inclinazione. Il deambulatore può diventare instabile. Per camminare con il deambulatore, scegliere aree piane e stabili e cordoli smussati.

- La garanzia del prodotto presuppone un uso e una manutenzione normali del medesimo, come descritti in questo manuale. I danni al prodotto dovuti a uso improprio o manutenzione carente causano la decadenza della garanzia.

- Verificare tutti i dettagli tecnici e le limitazioni del deambulatore nel §6..

2.2. Istruzioni di sicurezza e rischi applicabili

ATTENZIONE

Rischio di lesioni

- Leggere e osservare le istruzioni contenute in questo manuale. In caso contrario, è possibile ferirsi o danneggiare il prodotto.

Durante l'uso, tenere presenti le seguenti avvertenze generali:

• Verificare che nessuna pietra o altro oggetto blocchi le ruote del deambulatore.
• Prima di utilizzare il deambulatore come ausilio per alzarsi in piedi, accertarsi che entrambe le leve dei freni si trovino in posizione di parcheggio. È opportuno sbloccare i freni di parcheggio soltanto una volta che si sia in piedi in modo confortevole e stabile.
  • Durante la deambulazione, tenere entrambe le mani sulle impugnature.
• Non dimenticare che alcune parti del deambulatore possono diventare molto calde o fredde a causa della temperatura ambiente, della radiazione solare e di dispositivi di riscaldamento. Prestare attenzione quando si tocca la carrozzina.
• Prima di ogni utilizzo, verificare che le regolazioni dell'altezza siano saldamente bloccate; vedere il §3.3..
• Non afferrare le impugnature con le mani bagnate. In caso contrario si possono perdere la presa e l'equilibrio.
  • Non utilizzare il deambulatore nel traffico. Rimanere sempre sul marciapiede.
• Prendere nota delle istruzioni per la cura e la manutenzione. Il produttore declina ogni responsabilità per danni dovuti a errori di manutenzione/cura.

Qualsiasi incidente grave [MDR (UE) 2017/745 §2 (65)] che si sia verificato in relazione al dispositivo deve essere segnalato al produttore e all'autorità competente dello Stato membro in cui risiede l'utente e/o il paziente.

Prestare attenzione alla possibilità che il deambulatore può interferire con alcuni tipi di sistemi antifurto, a seconda delle impostazioni utilizzate. Ciò può fare scattare l'allarme dei negozi.

2.3. Simboli presenti sul deambulatore

La targhetta di identificazione è situata sotto l'impugnatura sinistra, sul lato interno del telaio base

	Peso massimo dell'utente, in kg
	Indicazione del modello
	Codice prodotto
	Numero di serie
	Dispositivo medico
	Produttore
	Data di produzione
	Dichiarazione di conformità
	Attenzione: informazioni importanti
	Si consiglia di leggere il manuale

2.4. Alla consegna

IT

Disimballare il prodotto e verificare che sia completo. Devono essere presenti i seguenti articoli:

• Telaio base con sedile e schienale;
• Telaio delle ruote anteriori e ruote anteriori;
• Ruote posteriori con supporto e attacco per il cavo del freno;
• Impugnature con freni
• Due manopole di regolazione dell'altezza;
  • Due perni di fissaggio;
• Borsa portaoggetti;
• Una cinghia in velcro;
• Manuale

Verificare che il prodotto non presenti danni dovuti al trasporto. Se si rilevano danni dopo la consegna, rivolgersi al trasportatore.

2.5. Spedizione e magazzinaggio

La spedizione e il magazzinaggio del deambulatore devono avvenire come indicato nelle specifiche tecniche riportate nel §6.. Avere cura di immagazzinare il deambulatore in un luogo asciutto.

Fornire una copertura o un imballaggio sufficienti a proteggere il deambulatore da ruggine e corpi estranei (ad esempio acqua salata, aria di mare, sabbia e polvere).

Per evitare danni, accertarsi che sul deambulatore, o contro il medesimo, non sia immagazzinato alcun oggetto.

3. Montaggio/smontaggio e regolazioni

ATTENZIONE

Rischio di lesioni

- Prima di regolare l'altezza del deambulatore, montarlo completamente.

3.1. Montaggio

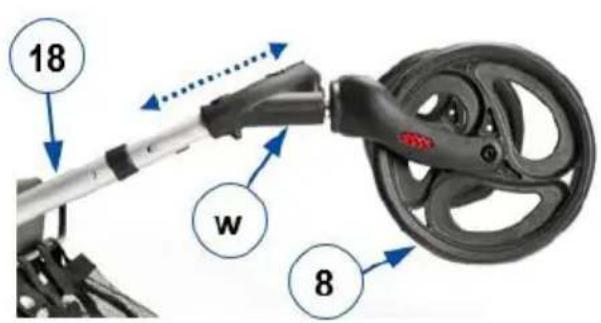

3.1.1. Montaggio del telaio delle ruote anteriori

1. Aprire il telaio base (18).
2. Collocare il telaio base sul pavimento o su un tavolo, con i tubi ovali appoggiati sulla superficie.
3. Inserire le estremità di entrambi i tubi del telaio (8) delle ruote anteriori nei tubi rotondi sporgenti del telaio base. Accertarsi che il supporto delle ruote (w) si trovi all'interno del telaio base.

18 w 8

1. Regolare la lunghezza dei tubi del telaio (8) delle ruote anteriori facendoli scorrere verso l'interno/l'esterno.

2. Verificare su ciascun lato che i fori dei tubi interni si trovino in corrispondenza di quelli dei tubi esterni.

3. Inserire il perno di fissaggio (7) nel foro di regolazione dell'altezza. Verificare che il perno sia inserito a fondo; quando il fermaglio di fissaggio si innesta nel tubo, si percepisce un clic.

7

1. Ripetere tale operazione sull'altro tubo del telaio.

2. Verificare la lunghezza dei tubi dal lato sinistro e da quello destro. Se la lunghezza è diversa, sfilare il perno di fissaggio da un lato e regolarla come indicato ai punti da 4 a 6 incluso.

3.1.2. Montaggio delle ruote posteriori e delle impugnature

TTENZIONE

Rischio di danni

- Evitare che i cavi dei freni vengano piegati.

Supporti delle ruote con ruote posteriori

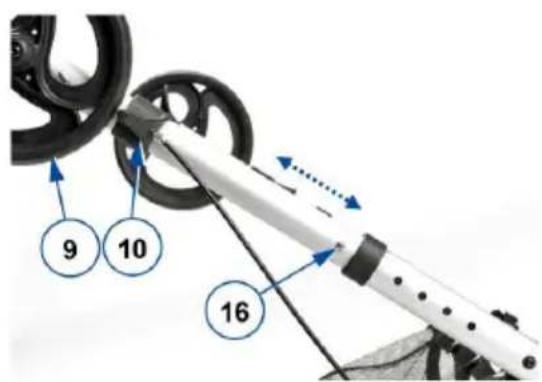

1. Ruotare il telaio base fino a quando i tubi (rotondi) del telaio anteriore si trovano in basso e le ruote anteriori sono a contatto con la superficie.
2. Prelevare uno dei componenti combinati con ruota posteriore, impugnatura e cavo del freno.
3. Prima di procedere al montaggio, verificare che la ruota posteriore (9) e il freno (10) vengano a trovarsi all'esterno del tubo ovale del telaio. Se la situazione è diversa, il supporto della ruota destro e quello sinistro sono stati scambiati. Utilizzare tale supporto della ruota dall'altro lato del telaio base.

9 10 16

1. Tenere premuto il piccolo pulsante argentato (16).

2. Inserire il supporto della ruota nel tubo ovale sporgente del telaio base.

3. Fare scorrere il supporto della ruota verso l'interno / l'esterno, fino a quando il pulsante (16) non fuoriesce dal foro di regolazione.

4. Premere nuovamente il pulsante e fare scorrere il supporto della ruota fino a raggiungere la lunghezza desiderata.

5. Ripetere tale procedura per il secondo supporto della ruota (del componente combinato). Verificare che la lunghezza del tubo destro sia uguale a quella del tubo sinistro.

6. Accertarsi che entrambi i tubi siano fissati saldamente.

Impugnatura con freno

TTENZIONE

Rischio di caduta e/o danni

- Prima dell'uso, verificare che le impugnature siano bloccate.

• Prestare attenzione alla posizione dei cavi dei freni, che devono trovarsi all'esterno del telaio, senza interferire con le ruote posteriori.
  • Non tirare troppo in alto le impugnature, per evitare di danneggiare il cavo del freno.

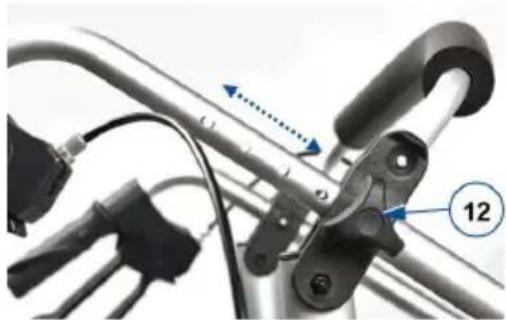

1. Ruotare il telaio base e disporlo con tutte e quattro le ruote appoggiate a terra.
2. Inserire il tubo con l'impugnatura nell'estremità aperta del tubo del telaio, all'altezza dell'elemento di raccordo.
3. Inserire la manopola (12) nei fori del tubo e serrarla manualmente a fondo.
4. Montare l'altra impugnatura allo stesso modo.

Nota: le fascette fermacavo si trovano già sul cavo del freno.

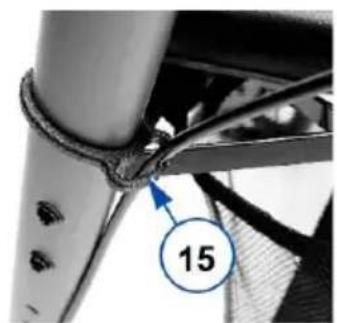

1. Fare scorrere verso l'alto le fasce fermacavo (15) guidando allo stesso tempo il cavo.
2. Tenere il cavo del freno allineato con il tubo posteriore del telaio e spingere la fascetta intorno al tubo stesso, come mostrato nella figura.

3.1.3. Montaggio della borsa portaoggetti

ATTENZIONE

Rischio di caduta o di ribaltamento

• Non sovraccaricare la borsa portaoggetti.

19 22 23 21

Il peso massimo che la borsa è in grado di trasportare è riportato nel §6..

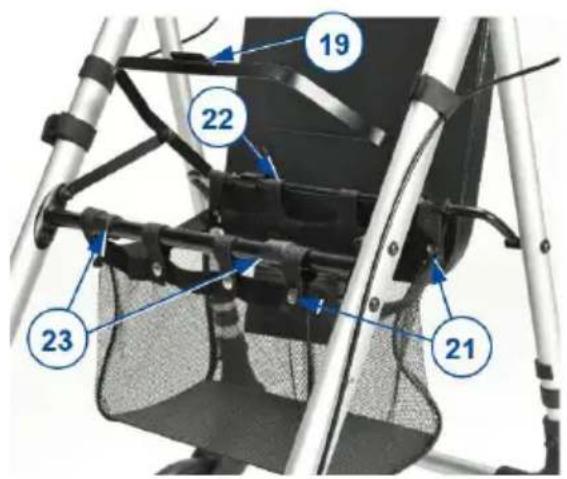

1. Sollevare leggermente il telaio (19) del sedile, per creare un po' di spazio.
2. Montare la borsa portaoggetti con i sei fissaggi a scatto (21) e le due cinghie in velcro (22). Accertarsi che i due manicotti di protezione (23) rimangano scoperti.
3. Spingere il sedile e il suo telaio verso il basso.

3.2. Smontaggio

ATTENZIONE

Rischio di danni

- Prestare attenzione alla posizione dei cavi dei freni. Non tirare troppo in alto le impugnature, per evitare di danneggiare il cavo del freno.

Per smontare il deambulatore, procedere nell'ordine inverso a quello di montaggio descritto nella sezione precedente:

1. Borsa portaoggetti: Rimuovere la borsa portaoggetti aprendo i fissaggi a scatto e le cinghie in velcro.
2. Rimuovere la cinghia in velcro per il bastone da passeggio.
3. Fascetta fermacavo (8) (2x): staccare dal tubo del telaio tirando con precauzione.
4. Impugnatura con leva del freno (2x): rimuovere la manopola (12) e sfilare l'impugnatura dal telaio base.
5. Ruotare il telaio base, disponendolo con il telaio anteriore su una superficie.
6. Supporto della ruota con ruota posteriore (2x): tenere premuto il pulsante argentato (16) e sfilare il supporto della ruota dal telaio base.
7. Ruotare il telaio base, disponendolo con il telaio posteriore sulla superficie di appoggio.
8. Rimuovere da ciascun lato del telaio (8) delle ruote anteriori il perno di fissaggio (7), quindi sfilare i tubi dal telaio base.

3.3. Regolazioni dell'altezza

Regolazione dell'altezza del deambulatore in base alle dimensioni del corpo:

• Regolare anzitutto l'altezza del sedile.
• Regolare quindi l'altezza di entrambe le impugnature.

ATTENZIONE

Rischio di caduta o di ribaltamento

- Regolare sempre le quattro ruote sulla stessa altezza.

• le impugnature siano state regolate sulla stessa altezza.

- tutte e 4 le ruote siano state regolate sulla stessa altezza.

3.3.1. Altezza del sedile

Il sedile può essere modificato in altezza regolando le ruote anteriori e posteriori (4 posizioni).

Accertarsi che il sedile sia orizzontale e all'altezza di seduta corretta. In caso contrario, regolare le ruote montate (vedere i § 3.1.) e verificare che siano alla stessa altezza.

3.3.2. Altezza delle impugnature

Per regolare l'impugnatura/l'altezza totale (5 posizioni):

1. Allentare la manopola (12; vedere il §3.1.2.) e rimuoverla dal telaio.
2. Regolare l'impugnatura all'altezza desiderata. Stando in piedi, le impugnature devono trovarsi all'altezza dei polsi. Lasciare pendere le braccia.
3. Inserire la manopola (12) nei fori del tubo e serrarla manualmente a fondo.
4. Regolare l'altra impugnatura allo stesso modo. Verificare che le impugnature si trovino entrambe alla stessa altezza.

3.4. Regolazione dei freni

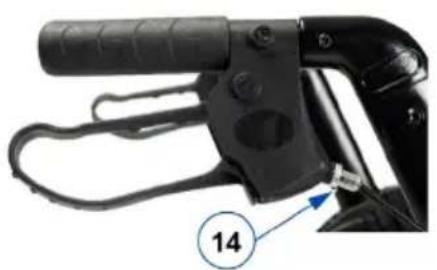

È possibile regolare la forza dei freni allentando/serrando la vite (14) situate sul lato posteriore della leva del freno.

4. Uso del deambulatore

4.1. Sistema frenante

ATTENZIONE

Rischio di caduta

- Per garantire la propria sicurezza, verificare il funzionamento dei freni. Le condizioni del sistema frenante sono influenzate dalla presenza di usura, olio e altri contaminanti sulle ruote posteriori e sul meccanismo di frenata.

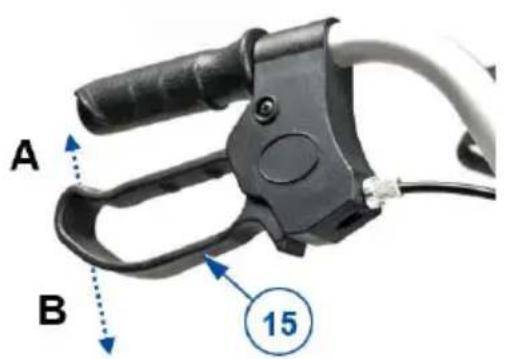

Il deambulatore è dotato di freni azionati da due apposite leve (15). È possibile utilizzare le leve dei freni in due modalità di frenata, vale a dire esercizio e parcheggio.

ATTENZIONE

Rischio di danni

- Non spingere il deambulatore con una forza eccessiva mentre si utilizzano i freni nella modalità di esercizio. Ciò può danneggiare gli pneumatici o i freni.

Per utilizzare i freni nella modalità di esercizio, tirare simultaneamente entrambe le leve dei freni (15) verso l'alto [A] con un movimento di compressione. Per interrompere la frenatura, rilasciare le leve dei freni.

Per utilizzare i freni di parcheggio, spingere entrambe le leve dei freni (15) verso il basso nella posizione bloccata [B]. Utilizzare sempre simultaneamente entrambi i freni di parcheggio. Per uscire dalla modalità di parcheggio, tirare simultaneamente entrambe le leve dei freni verso l'alto.

A B 15

4.2. Chiusura / Apertura

ATTENZIONE

Rischio di intrappolamento

- Tenere dita, fibbie, gioielli e indumenti lontani dal meccanismo di piegatura.

ATTENZIONE

Rischio di caduta

- Verificare che il deambulatore sia completamente aperto e che il telaio sia bloccato.

4.2.1. Apertura del deambulatore

1. Spingere entrambe le leve dei freni verso il basso, fino alla posizione di parcheggio; vedere il §4.1..
2. Disporre il deambulatore con le quattro ruote sul terreno, afferrando allo stesso tempo i tubi del telaio.
3. Spingere il sedile e il suo telaio (20) verso il basso.
4. Se lo schienale è sollevato, abbassarlo.
5. Regolare l'altezza delle impugnature (vedere il §3.3.).

4.2.2. Chiusura del deambulatore

1. Posizionarsi in piedi dietro il deambulatore.
2. Spingere entrambe le leve dei freni verso il basso, fino alla posizione di parcheggio; vedere il §4.1..

3. Sollevare il sedile.

4. Svuotare la borsa portaoggetti.

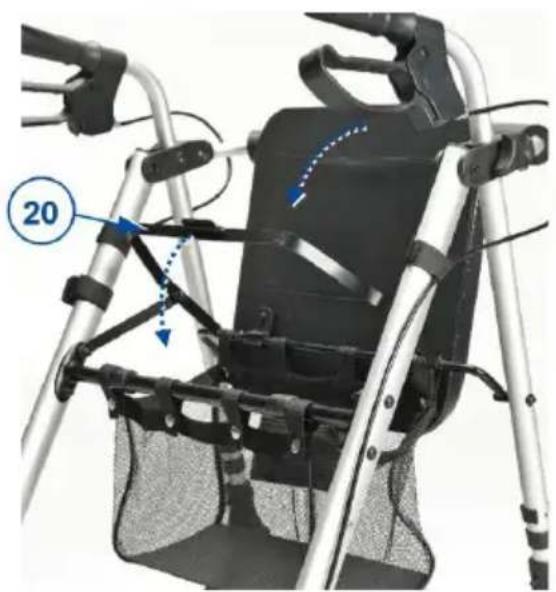

5. Tirare verso l'alto il telaio (20) del sedile per chiudere leggermente il telaio.
6. Chiudere completamente il telaio spingendo i tubi anteriori e posteriori gli uni verso gli altri.
7. Se necessario, sollevare lo schienale.

4.3. Affrontare i cordoli

ATTENZIONE

Rischio di caduta

- Affrontare i cordoli perpendicolarmente, con entrambe le ruote anteriori allineate con il cordolo. Tenere il deambulatore vicino a sé.

Per facilitare il superamento di piccoli ostacoli, come i cordoli, il deambulatore è dotato di una leva di inclinazione sulle due ruote posteriori.

1. Verificare di essere stabili in posizione eretta, afferrando allo stesso tempo entrambe le impugnature.
2. Premere con un piede la leva di inclinazione (21) per sollevare le ruote anteriori.
3. Mantenere il deambulatore in tale posizione servendosi delle impugnature, quindi e avanzare lentamente fino a quando le ruote anteriori si trovano sul cordolo.
4. A questo punto, sollevare le impugnature e avanzare fino a portare le ruote posteriori sul cordolo.
5. Quando il deambulatore raggiunge una posizione stabile, affrontare a propria volta il cordolo.

4.4. Sedersi, alzarsi in piedi e camminare

ATTENZIONE

Rischio di caduta

- Prima di sedersi sul deambulatore, accertarsi che entrambe le leve dei freni si trovino nella posizione di parcheggio; vedere il §4.1.. Mantenere le leve dei freni in tale posizione fino a quando non si riprende a camminare. Tenere i piedi fra le ruote posteriori.

• Non spingete il deambulatore da seduti.

1. Spingere entrambe le leve dei freni verso il basso, fino alla posizione di parcheggio.
2. Verificare che lo schienale e il sedile siano abbassati e bloccati nella posizione corretta.
3. Appoggiandosi alle impugnature, voltarsi e accomodarsi sul sedile.
4. Per rialzarsi, appoggiarsi alle impugnature e voltarsi.
5. Tirare entrambe le leve dei freni verso l'alto e utilizzare i freni nella modalità di esercizio.
6. Rilasciare le leve dei freni e avanzare di un passo con il deambulatore vicino al corpo.

5. Manutenzione

Una cura regolare garantisce che il deambulatore rimanga in perfette condizioni di funzionamento. Per il manuale di manutenzione, fare riferimento al sito Web di Vermeiren all'indirizzo www.vermeiren.com.

5.1. Pulizia

Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un detergente delicato per la casa. Non immergere il deambulatore. Non utilizzare detergenti abrasivi per la pulizia.

5.2. Disinfezione

ATTENZIONE

Rischio di danni

- La disinfezione deve essere eseguita esclusivamente da personale con un'opportunità formazione. Consultare il proprio rivenditore specializzato.

Per pulire il deambulatore, utilizzare un panno morbido inumidito con acqua tiepida e un disinfettante delicato per la casa.

5.3. Ispezione / assistenza / riparazioni

La durata media prevista del vostro deambulatore è di 5 anni. La durata del deambulatore è influenzata dalle modalità di uso, stoccaggio, manutenzione, assistenza e pulizia.

Prima di riprendere a utilizzare il deambulatore, occorre ispezionarlo in relazione ai seguenti punti:

• Completezza.
• Meccanismo di chiusura: funzionamento corretto.
• Bulloni e dadi: fissati saldamente.
  • Freni: funzionamento corretto.

• Ruote (stabilità, direzione e viti di fissaggio).

• In caso di contatto regolare con fili, capelli o altri residui, è possibile che le ruote si blocchino. Verificare con regolarità che le ruote ruotino liberamente e siano in buone condizioni.

• Telaio (deformazione, stabilità e collegamenti).
• Impugnature (bloccaggio sicuro del sistema di regolazione dell'altezza e supporto adeguato delle impugnature).
• Sedile, schienale e borsa portaoggetti (usura o danni).

Il deambulatore è costruito con componenti in alluminio e plastica. Consigliamo di far ispezionare il rollator almeno una volta all'anno, ma la frequenza di assistenza dipende dalla frequenza e dall'intensità dell'uso. Consultare il proprio rivenditore autorizzato per accordarsi sulla frequenza di assistenza.

Riparazioni e sostituzioni devono essere eseguite esclusivamente da personale con un'opportunità formazione e utilizzando unicamente ricambi originali Vermeiren.

Non esitare a utilizzare i servizi offerti dal proprio concessionario autorizzato. Che sarà lieto di fornire un supporto per l'assistenza e le riparazioni.

5.4. Utilizzi successivi

Prima di ogni riutilizzo, disinfettare il deambulatore, verificarlo e fare la manutenzione come indicato in §5.2. e §5.3..

5.5. Smaltimento

A fine vita, occorre smaltire il deambulatore conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare il deambulatore per agevolare il trasporto dei componenti riciclabili.

6. Specifiche tecniche

I dettagli tecnici riportati di seguito sono validi soltanto per il deambulatore oggetto del manuale, con le impostazioni standard e in condizioni ambiente ottimali. Durante l'uso, tenere conto di questi dati di dettaglio.

Marchio Vermeiren
Gruppo prodotto Deambulatore
Tipo Eco-Plus
Descrizione Dimensioni
Peso massimo dell'utente 136 kg
Peso massimo del carico della borsa portaoggetti 5 kg
Lunghezza complessiva 680 - 795 mm
Lunghezza in configurazione ripiegata 310 mm
Larghezza complessiva 610 mm
Larghezza ripiegata	610 mm
Altezza complessiva	845-1020 mm
Altezza ripiegata	960 mm
Altezza delle impugnature	845-1020 mm
Altezza persona raccomandata	1650 – 2050 mm
Distanza fra le impugnature	500 mm
Altezza del sedile	555-625 mm
Larghezza del sedile	360 mm
Profondità del sedile	360 mm
Massa totale- senza cestino	7,7 kg7,5 kg
Diametro delle ruote	200 x 35 mm
Freni	Freni di esercizio e di parcheggio
Larghezza di svolta	940 mm
Temperatura per utilizzo e conservazione	+5°C - +41°C
Umidità per utilizzo e conservazione	30% - 70%
La casa produttrice si riserva il diritto di apportare modifiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5°.

Índice

Introducción

102

1. Su producto 103
