| Producttype | Accu-grasmaaier |
| Merk | STIHL |
| Model | RMA 239.1 C |
| Snijbreedte | 37 cm |
| Maaihoogtes | 20 mm (S), 30, 40, 50, 60, 70 mm (5) |
| Capaciteit opvangbak | 40 L |
| Gewicht (zonder accu) | 15 kg |
| Gewicht (met accu AK 30) | 16 kg |
| Accutype | Lithium-ion STIHL AK, 36 V |
| Lader | STIHL AL 101, 301 of 500 |
| Toerental mes | 3350 omw/min |
| Type elektrische bescherming | IPX1 |
| Gegarandeerd geluidsvermogen | 91 dB(A) |
| Geluidsdrukniveau | 76 dB(A) |
| Trillingsniveau (stuur) | 1,4 m/s² |
| Mes (ref.) | 6320 702 0130 |
| Messchroef (ref.) | 6310 760 2801 |

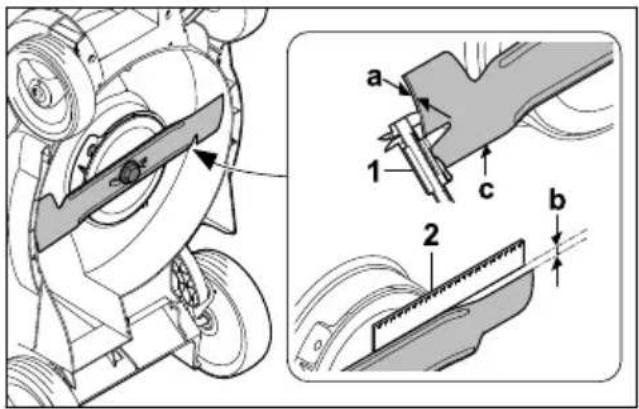

| Minimale mesdikte | 1,6 mm |
| Maximale slijtage mes | 5 mm |
| Snijhoek | 30° |
| Gebruikstemperatuurbereik | -10 °C tot +40 °C |
| Laadtemperatuurbereik | +5 °C tot +40 °C |
Veelgestelde vragen - RMA 239.1 C STIHL
Gebruikersvragen over RMA 239.1 C STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding RMA 239.1 C - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RMA 239.1 C van het merk STIHL.
GEBRUIKSAANWIJZING RMA 239.1 C STIHL
107 - 133 Handleiding
Inhaltsverzeichnis

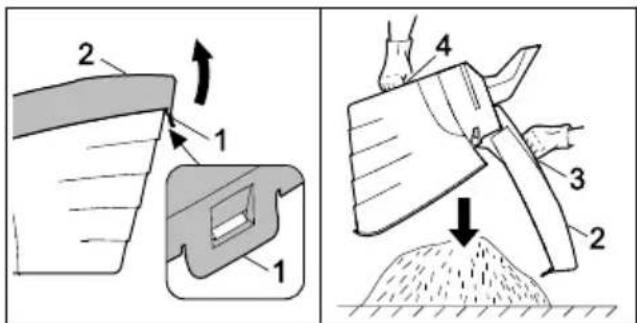

12.4 Grasfangkorb entleeren
1 Voorwoord 107
2 Informatie met betrekking tot deze handleiding. 107
3 Overzicht 108
4Veiligheidsinstructies. 109
5 Grasmaier bedrijfsklaar make. 117

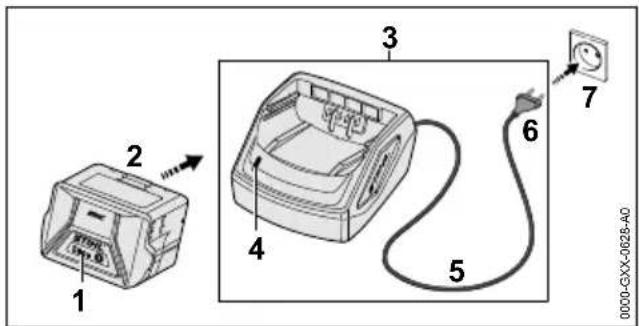

6 Accu laden en leds. 117
7 Grasmaier in elkaar zetten. 118
8 Grasmaier voor de gebruiker instellen.. 119
9 Accu aanbrengen en wegnemen. 120
10 Grasmaier inschakelen en uitschakelen..... 120
11 Grasmaier en accu controleren. 120
12 Met de grasmaier werkken 121
13 Na de werkzaamheden 123
14 Vervoeren 123
15 Opslaan. 123
16 Reinigen 124
17 Onderhoud. 125
18 Repareren 125
19 Storingen opheffen 126
20 Technische gegevens 127
21 Onderdelen en toebehoren 129
22Milleuverantwoordafvoeren. 129
23 EU-conformiteitsverklaring. 129
24 UKCA-conformiteitsverklaring. 130
25 Algemene en productspecifieke veiligheidsinstructies. 130
1 Voorwoord
Geachte client(e),
Wijল bij dat u hebts gekozen voor STIHL. Wij ontwikkelen en producereren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit.
Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijk omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
S_ ACD = 12 · AC · PD = 12 × CD × PD = CD.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
Vertaling van de originele handleiding
2.1 Geldende documenten
Deze gebruiksaanwijzing is een vertaling van de oorspronkelijke gebruiksaanwijzing van de fabrikant in het kader van de EG-richtlijk 2006/42/EC.
De lokale verilgheidsvoorschriften zijn van kracht.
Nederlands 3 Overzicht
Lees naast deze gebruiksaanwijzing de vol-gende documenten, zorg dat je alles begrijpt en bewaar ze:
- Veiligheidsaanwijzingen accu STIHL AK
- Gebruiksaanwijzing oplaadapparaat
STIHL AL 101, 301, 500
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschu-wingen in de tekst
GEVAAR
- De aanwijzing duidt op gezaren die leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen können ernstig letsel of de dood voorkomen.
WAARSCHUWING
- De aanwijzing duidt op gezaren die kuren leiden tot ernstig letsel of zichs tot de dood.
De genoemde maatregelen können ernstig letsel of de dood voorkomen.
LETOP
- De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
- De genoemde maatregelen können materièle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbolism verwijst maar een hoofdstuk in deze handleiding.
3 Overzicht

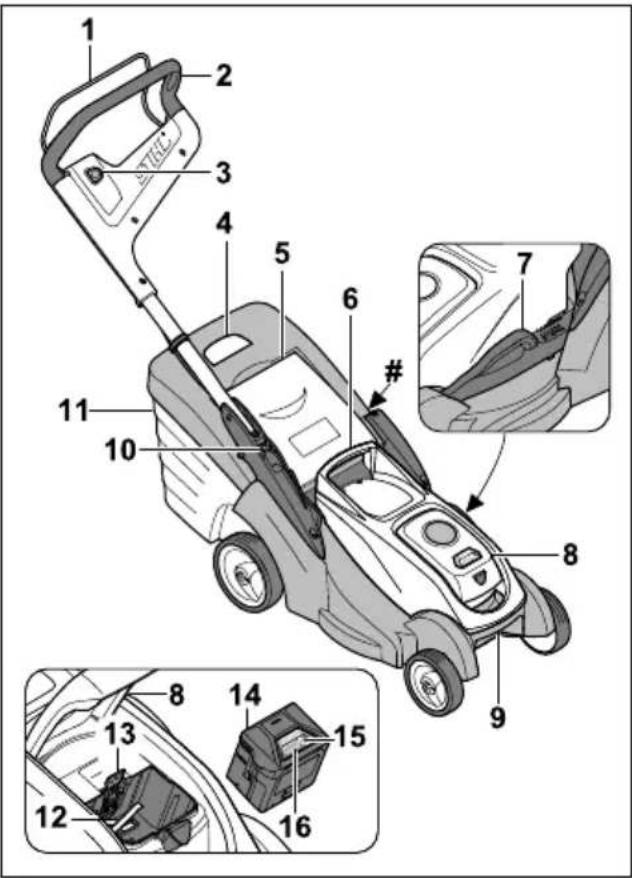

3.1 Grasmaier en accu
1 Schakelbeugel
De schakelbeugel schakelt samen met de blokkeerknop het mes in en UIT.

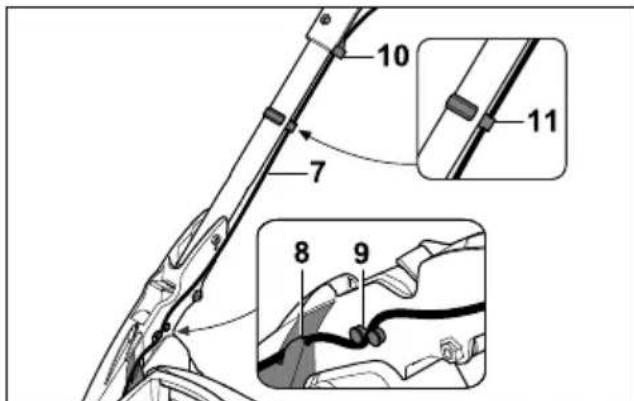

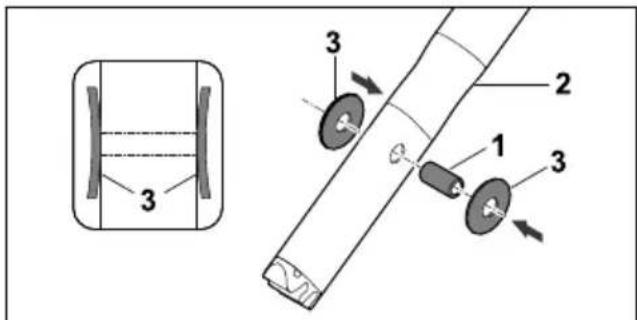

2 Duwstang
De duwstang dient voor het vasthouden, begeleiden en Transporteren van de grasmaaier.
3 Blokkeerknop
De blokkeerknop schakelt samen met deschakelbeugel het mes in en uit.

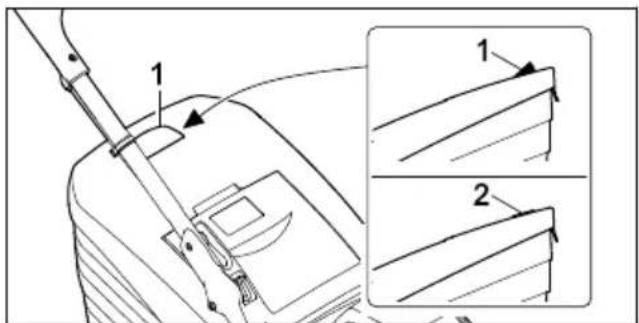

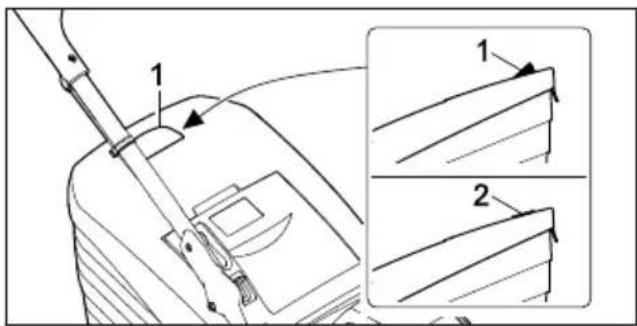

4 Inhoudsindicatie
De inhoudsindicatie toont hoe vol de grasopvangbox zit.
5 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
6 Greep
De greep dient voor het vasthouden van de grasmaaier bij het instellen van de snijhoogte en voor het transporteren van de grasmaaier.

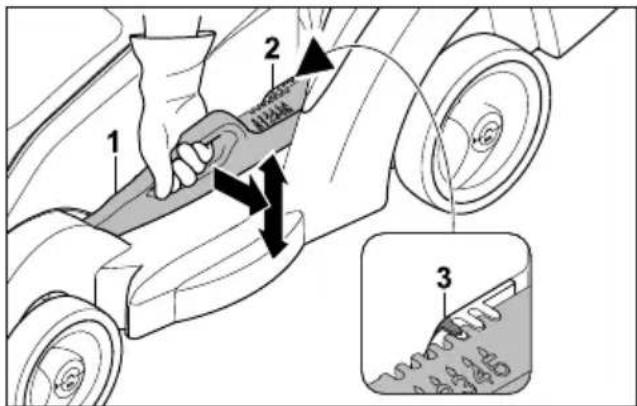

7 Hendel
De hendel dient voor het instellen van de snijhoogte.

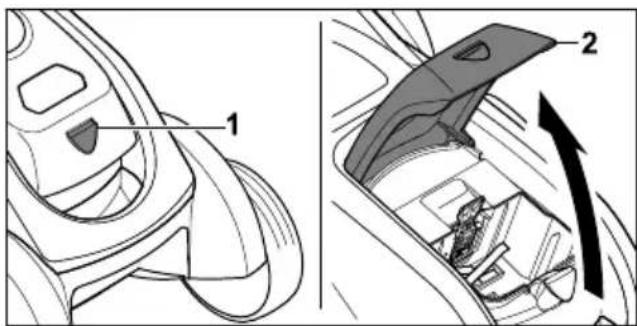

8Klep
De klep bedekt de accu.
4 Veiligheidsinstrumenties Nederlands

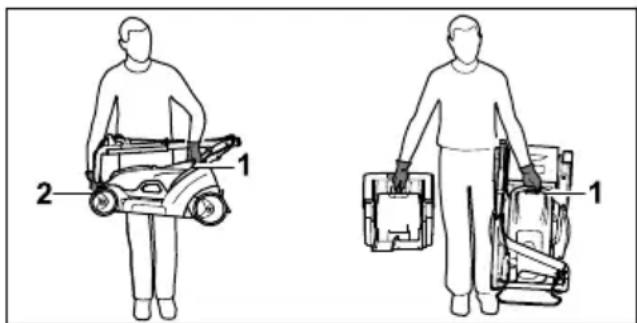

9 Transportgreep
De transportgreep dient voor het transporte- ren van de grasmaaier.

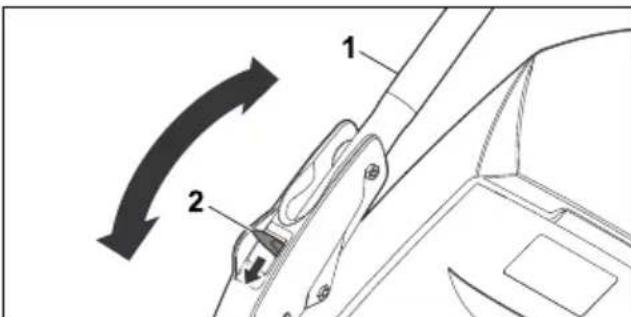

10 Hendel
De hendel dient voor het instellen en omklappen van de duwstang.

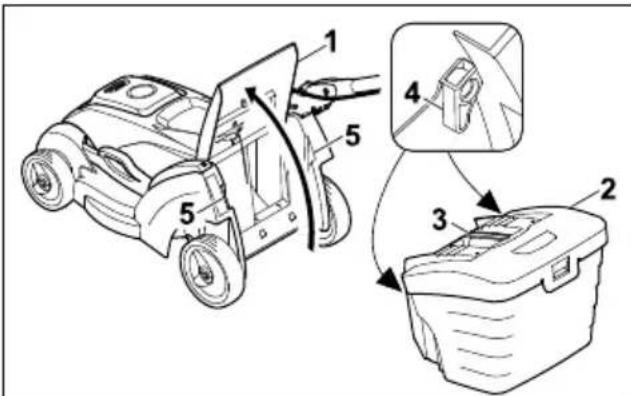

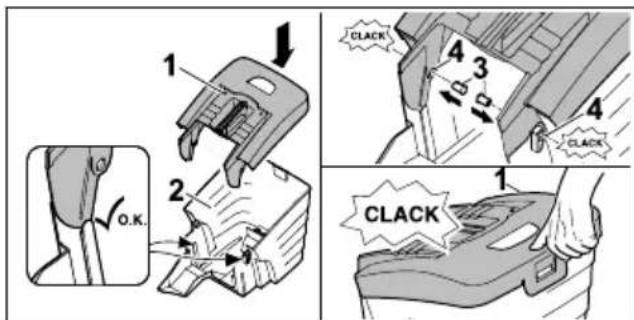

11 grasopvangbox
De grasopvangbox vangt het gemaaide gras op.

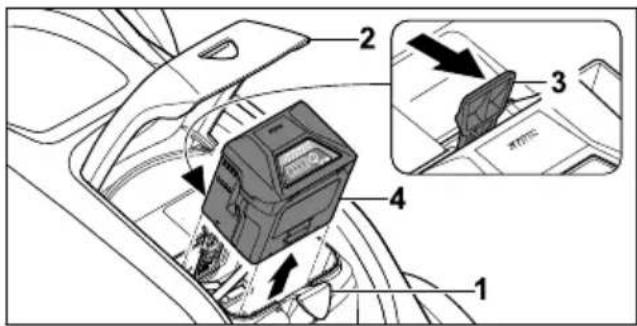

12 Accuhouder
De accuholder biedt plaats aan de accu.
13 Blokkerhendel
De blokkeerhendel houdt de accu in de accu-houder.
14 Accu
De accu voorziet de grasmaier van energie.

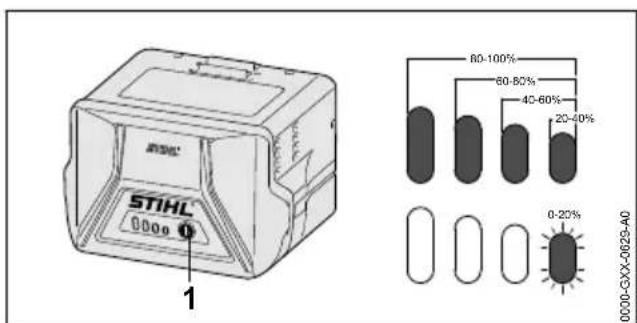

15 Drukknop
Met de drukknop worden de leds op de accu geactiveerd.
16 Leds
De leds geleven de laadtoestand van de accu en storingen aan.
Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kuren op de grasmaaier, de accu of het oplaadapparaat staan en beteken het volgende:
Mes inschakelen:
Mes uitschakelen: O
Gegarandeerd geluidsniveau volgens Richtlijn 2000/14/EC in dB(A) om geluidsemissies van producten vergelijkbaar te make.
IPX1
IP-aanduiding
IP20
Gooi het product Niet bij het huisvuil weg.
4 leds knipperen rood. Er is spreake van een storing in de accu.
De weergave naast het pictogram verwijst\ aar de energia-inhoud van de accu volgens de specificaties van de fabrikant. Het\ bij gebruik beschikbare vermogen ligt\ lager.
Gebruik het elektrisch apparaat in een gesloten en droge ruimte.
Lees de gebruiksaanwijzing, zorg dat je alles begrijpt en bewaar hem.
Beschermingsklasse II elektrisch gereed-schap
Wisselstroom
Gelijkstroom
4 Veiligheidsinstructies
4.1 Waarschuwingspictogrammen
WAARSCHUWING
De waarschuwingspictogrammen op de grasmaaier of de accu beteken het volgende:
Neem de veiligheidsinstructies en bijbehorende maatregelen in acheit.
Lees de gebruiksanaanjijing, zorg dat u alles begrijpt en bewaar hem.
Wees voorzichtig voor rondvliegende voorwerpen - houd afstand en houd anderen uit de buurt.
Raak het draaiende mes Niet aan.
Neem de accuuitijdens onderbrekin gen van de werkzaamheden, het reini-gen en tijdens transport, opslag, onderhoud en reparaties.
Verwijder de accu na gebruik.
Beschem de accu gegen但它 en vuur.
De grasmaier STIHL RMA 239.1 C is bedoeld voor het maaien van droog gras.
De grasmaier wordt door een STIHL accu AK van stroom voorzien.
Het oplaadapparaat STIHL AL 101 laadt de accu van STIHL op AK.
WAARSCHUWING
Accu's die nicht door STIHL voor grasmaaiers zichen goedgekeurd, hunnen brand of explosives veroorzaken. Personen hunnen ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.
- Grasmaaier met een STIHL accu AK gebruiken.
- Als de grasmaaier of de accu Niet volgens de regels worden gelebruikt, können personen ernstig of dodelijk letsel oplopen en kan er materiele schade ontstaan.
- Gebruik de grasmaaier en de accu zoals in deze gebruiksaanwijzing worden beschreiben.
4.3 Vereisten aan de gebruiker
WAARSCHUWING
- Niet-geinstrueerde gebruikers kuren de gesvaren van de grasmaier en de accu nicht herkennen of inschatten. De gebruiker of andere personen kuren ernstig of dodelijk letsel oplopen.
Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.
-
Als de grasmaier of de accu aan een andere person wordt doorgegeven: geef de gebruiksaanwijzing mee.
Zorg ervoor dat de gebruiker aan de vol-gende vereisten voldoet: -
De gebruiker isuitgerust.
- De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier en de accu te bedieren en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijk of geestelijk beper
kingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijk persoon mee werken.
- De gebruiker kan de bevaren van de grasmaaier en de accu herkennen en inschatten.
- De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevallen en voor materiaanse schade.
- De gebruiker is meerderjarig of de gebruiker worden conform nationale regelgeving onder toezicht voor een beroep opgeleid.
- De gebruiker heeft instructie gekreten van een STIHL vakhandelaar of een deskundige persoon, voordat hij voor het eerst met de grasmaier gaat werkken.
-
De gezebruiker is nicht onder invloed van alcohol, medicijnen of drugs.
-
Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
4.4 Kleding en uitrusting
WAARSCHUWING
Tijdens het werkken+kennen er voorwerpen met groe能力和 omhoog worden geslingerd. De gebruiker kan letsel oplopen.
Draag een lange broek van stevig materiaal.
Tijdens het werkken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
Als er stof opstuift: draag een stofmasker.
- Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaaier. Gebruikers zonder geschikte kleding konnen ernstig letsel oplopen.
Draag nauwsluitende kleding.
Doe sjaals en sieraden af.
- De gebruiker kanijdens het reinigen, onderhonden of Transporteren in contact komen met het mes. De gebruiker kan letsel oplopen.
Draag veiligheidshandschoenen. - Gebruikers die ongeschichte schoenen dragen, können uitgliden. De gebruiker kan letsel oplopen.
Draag stevige, dichte schoenen met een stroeve zool.
Tijdens het slijpen van messen+kennen deeltjes worden weggeslingerd.De gebruiker kan letsel oplopen.
Draag een nauwsluitende veiligheidsbril.
Geschikte veiligheidsbrillen zijn getest vol-
4 Veiligheidsinstrumenties Nederlands
gens de norm EN 166 of volgens nationale voorschriften en+zijn met de bijbehorende aanduiding in de handel verkrijgbaar.
Draag veiligheidshandschoenen.
4.5 Werkgebied en -omgeving
4.5.1 Grasmaier
WAARSCHUWING
Niet-betrokken Personen, kinderen en dieren kuren de gezaren van de grasmaaier en omhoog geslingerde voorwerpen Niet herkennen en Niet inschatten. Niet-betrokken personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materièle schade ontstaan.
Houd Niet-betrokken personen, kinderen en dieren ver uit de buurt van het werkgebied.
Houd afstand tot voorwerpen.
Laat de grasmaaier nicht zonder toezicht staan.
Zorg ervoor dat kinderen nicht met de grasmaier können spelen.
■ Als er bij regen worden gewerkt, kan de gebruiker uitgliden. De gebruiker kan ernstig of dodelijk letsel oplopen.
- De grasmaaier is nicht gegen water beschermd. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan er kortsluiting optreden. De gebruiker kan letsel oplopen en de grasmaaier kan beschadigd raken.
Werk nicht in de regen of in een natte omgeving.
Maai geen nat gras.
- Elektrische onderdelen van de grasmaier kuren vonden verroorzaken. Vonden kuren in een licht ontvlambare of explosieve omgeving brand of een explosie verroorzaken. Personen kuren ernstig of dokelijk letsel oplopen en er kan materièle schade ontstaan.
Werk nicht in een Licht ontvlambare of explosives omgeving.
4.5.2 Accu
WAARSCHUWING
- Buitenstaanders, kinderen en dieren können de gezaren van de accu Niet herkennen en de gezaren hiervan Niet inschatten. Buitenstaanders, kinderen en dieren können ernstig letsel oplopen.
Buitenstaanders, kinderen en huisdieren op afstand houden.
De accu nicht zonder toezicht laden.
Zorg ervoor dat kinderen nicht met de accu kunnen spelen.
- De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onhersteltaar beschadigd raken. Personen können ernstig letsel oplopen en er kan materiaèle schade ontstaan.
De accu gegenitte en vuur beschermen.
De accu Niet in het vuur werpen.
De accu Niet buiten de aangegeven temperatuurgrenzen opladen, gebruiken en opbergen, 0.6.
De accu bijkleine metalen voorwerpen van daan honden.
De accu Niet bloatstellen aan hoge druk.
De accu nicht in de magnetron plaatsen.
De accu gegen chemicalien en zouten beschermen.
4.5.3 Acculader
WAARSCHUWING
Buitenstaanders en kinderen kuren de geva- ren van de acculader en de elektrische stroom niet herkennen en ook Niet inschatten. Buitenstaanders, kinderen en dieren kuren ernstig of fataal letsel oplopen.
Buitenstaanders, kinderen en huisdieren op afstand houden.
Zorg ervoor dat kinderen nicht met de acculader{kennen spelen.
- De acculader is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd.
-
Deze Niet gebruiken in de regen en nicht in een vochtige omgeving.
-
De acculader is Niet beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootge
Nederlands 4 Veiligheidsinstrumenties
steld, kan de acculader in brand vliegen of explodingen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
Acculader in een gesloten en droge ruimte gebruiken.
Acculader Niet in een Licht ontvlambare en ook Niet in een explosieve omgeving gebruiken.
Acculader Niet op eenlicht ontvlambare ondergrond gebruiken.
De accrulader nicht buiten de aangegeven temperatuurgrenzen gebruiken en bewaren, 20.6.
- Personen können struikelen over de aansluit-kabel. Personen können letsel oplopen en de acculader kan worden beschadigd.
De aansluitkabel plat op de vloer leggen.
4.6 Veilige staat
4.6.1 Grasmaaier
De grasmaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
- De grasmaaier is onbeschadigd.
- De grasmaier is schoon en droog.
- De bedieningsorganen werken en zich nicht gewijzigd.

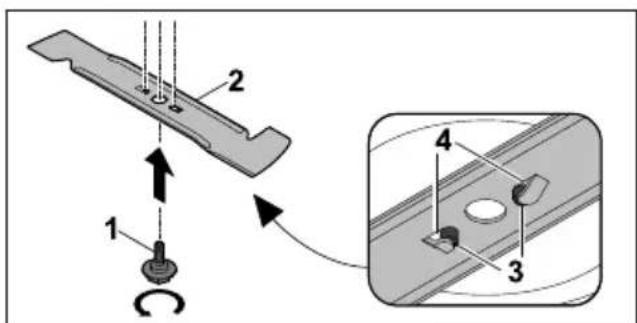

- Het mes is correct gemonteerd.
- Er is een origineel STIHL accessoire voor deze grasmaier gemonteerd.
- De accessoires zijn correct gemonteerd.
WAARSCHUWING
In een nicht veilige toestand können onderden Niet meer maar behoren functioneren en kunden veiligheidsvoorzieningen buiten werk ing worden gezet. Personen konnen ernstig of dodelijk letsel oplopen.
Werk met een onbeschadigde grasmaaier.
- Als de grasmaaier vuil of nat is: reinig de grasmaaier en LAST deze drogen.
Breng geen wijzigingen aan de grasmaaier aan.
- Als de bedieningsorganen nicht werken: nicht met de grasmaaier werken.
- Monteer originele STIHL accessoires voor deze grasmaier.

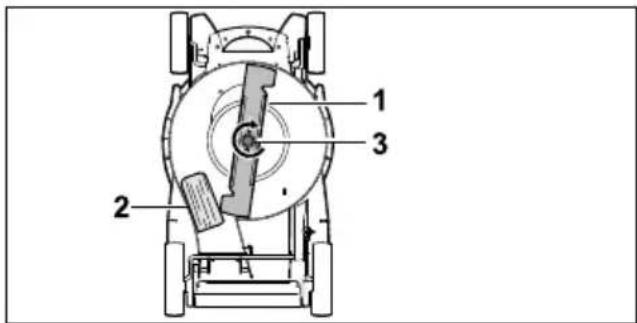

- Monteer het mes zoals in deze gebruiks-aanwijzing beschreiben staat.
- Monteer accessoires zoals in deze gebruiksaanwijzing of in de gebruiksaanwij-zing van het accessoire beschreiben staat.
- Steek geen voorwerpen in de openingsen van de grasmaaier.
Vervang versleten of beschadigde waarschuwingsstickers.
- Als er onduuidelijkheid bestaat: neem contact op met een STIHL dealer.
4.6.2 Mes
Het mes is veilig, als aan de volgende voorwaarden is voldaan:
- Het mes en de aanbouwdelen zijn onbescha-digd.
- Het mes is nicht verrormd.
- Het mes is correct gemonteerd.
- Het mes is correct geslepen.
- Het mes—heeft geen bramen.
- Het mes is correct gebalanceerd.
- Het mes heeft de vereiste minimumdikte en de toelaatbare terugslijp is Niet bereikt, 20.2.
- De slijphoek is aangehouden, 20.2.
WAARSCHUWING
- Als het mes Niet in een veilige toestand verkeert, hunnen delen van het mes losraken en weggeslingerd worden. Personen hunnen ernstig letsel oplopen.
Werk met een onbeschadigd mes en onbeschadigde aanbouwdelen. - Monteer het mes op de juiste manier.
Slijp het mes op de juiste manier. - Als de minimumdikte worden anderschreten of de toelaatbare terugslijp is bereikt: vervang het mes.
Laat messen door een STIHL dealer uitbalanceren. - Als er onduuidelijkheid bestaat: neem contact op met een STIHL dealer.
4.6.3 Accu
De accu verkeert in een veilige staat als aan de volgende voorwaarden is voldaan:
- De accu is onbeschadigd.
- De accu is schoon en droog.
- De accu fonctioneert en is nicht gemodifieerd.
WAARSCHUWING
In een nicht veilige staat kan de accu Niet meer correct fonctioneren. Personen können ernstig letsel oplopen.
Alleen met een onbeschadigde en goed werkende accu werken.
Een beschadigde of defeche accu nicht laden.
- Als de accu vuil is: de accu reinigen.
- Als de accu nat of vochtig is: de accu laten drogen, 20.7.
- Geen wijzigingen aanbrengen aan de accu.
- Geen voorwerpen in de openings van de accu steken.
4 Veiligheidsinstrumenties Nederlands
- Elektrische contacten van de accu Niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
Accu Niet openmake. - Versreten of beschadigde stickers verran-gen.
Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact kommt met de huid of de ogen, kann den huid of de ogen geirriteerd raken.
Contact met de vloeistof voorkomen.
- Als contact met de huid heeftplaatsgevonden: was de betreffende plekken op de huid met veel water en zeep.
- Als contact met de ogen heeftplaatsgevonden: was de ogen ten minste 15 minutes met veel water en raadpleeg een arts.
Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen können ernstig of dodelijk let-sel oplopen en er kan materièle schade ont-staan.
- Als de accu vreemd ruikt of rookit: de accuiniet gebruiken en bij brandbare stoffen van-daan houden.
- Als de accu brandt: de accu met een brandblusser of water proberen te blussen.
4.6.4 Acculader
De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De acculader is nicht beschadigd.
- De acculader is schoon en droog.
WAARSCHUWING
In een nicht-veilige staat kannen componenten nicht更是 correct functioneren en kannen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kannen ernstig of zichs dodelijk letsel oplopen.
Een onbeschadigde acculader gebruiken.
- Als de acculader verruild of nat is: acculader reinigen en lien drogen.
Aan de acculader geen wijzigingen aanbrengen.
- Geen voorwerpen in de openings van de acculader steken.
- Elektrische contacten van de acculader nicht met metalen voorwerpen verbinden en kortsluiten.
De accrulader nicht demonteren.
4.7 Werken
WAARSCHUWING
- De gebruiker kan in bepaalde omstandigheden Niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
Werk rustig en doordacht.
- Als de Lichtomstandigheden en het zich slecht zijn: Niet met de grasmaier werken.
Bedien de grasmaaier alleen.
Pas op voor obstakels.
Kantel de grasmaier nicht.
Werk rechte staand op de grond en zorg voor goed evenwicht.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.

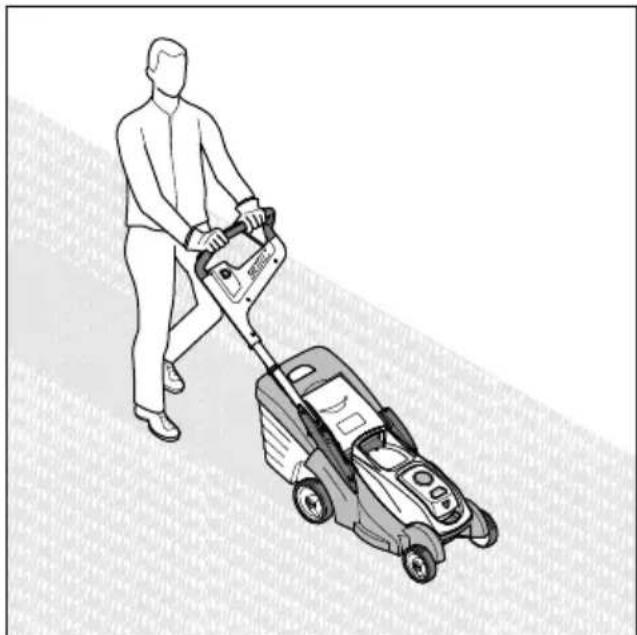

- Als op een helling worden gemaaid: maai dwars op de helling.
Werk nicht op hellingen van meer dan 25^ (46,6%) .
- De gebruiker kan zich aan het draaiende mes snijden. De gebruiker kan ernstig letsel oplopen.
Raak het draaiende mes Niet aan.
- Als het mes door een voorwerp geblokkeerd is: Schakel de grasmaieruit en neem de accu eruit. Verwijder pas hierna het voorwerp.
Tijdens het werkken hunnen op de grasmaaier vibraties ontstaan.
Draag veiligheidshandschoenen.
Neem pauzes.
Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts.
■ Als het mesijdens het werkden op een vreemd voorwerp stuit, kan het mes of delen ervan beschadigd raken en met hoge snugheid omhooog worden geslingerd. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Verwijder vreemde voorwerpen uit het werkgebied.
Wanneer de schakelbeugel wordt losgelaten, draait het mes nog korteijd door. Personen können ernstig letsel oplopen.
Wacht totdat het mes Nieteer draait.
- Als het mes op een hard voorwerp stuit, kunnen vonden ontstaan. Vonden kuren in eenlicht ontvlambare omgeving brand veroorzaken. Personen kuren ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.
Werk nicht in een Licht ontvlambare omgeving.
■ Als de grasmaaier op een hellend vlak worden neergezet, kan deze onbedoeldaar beneden
Nederlands 4 Veiligheidsinstrumenties
-
Laat de grasmaier alleen los, als deutsche op een horizontal vlak staat en nicht vanzelf kan wegrollen.
-
Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaaier door het extra gewicht kantelen. Personen können letsel oplopen en er kan beschadiging optreden.
- Bevestig geen voorwerpen aan de duwstang.
GEVAAR
- Als in de buurt van onder spanning staande leidingen worden gewerkt, kan het mes met de onder spanning staande ledingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.
Werk nicht in de buurt van onder spanning staande leidingen. - Als bij onweer worden gewerkt, kan de gebruiker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplopen.
Als het onweert: nicht werken.
4.8 Laden
WAARSCHUWING
Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen konnen letsel oplopen en er kan materiele schade ontstaan.
- De netstekker uit de contactdoos trekken.
- De acculader kan bij een ontoreikende warm-teafvoer oververhit worden en in brand raken. Personen können zwaar letsel oplopen of worden gedood en er kan materiaèle schade ontstaan.
Acculader nicht afdekken.
4.9 Elektriciteit aansluiten
Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken:
- De aansluitkabel of de verlangkabel is beschadigd.
- De netstekker van de aansluitkabel of de verlangkabel is beschadigd.
- De contactdoos is nicht correct geinstalleerd.
GEVAAR
-
Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.
-
Controller dan de aansluitkabel, de verlang-kabel en de netstekker hiervan nicht zich beschadigd.
Als de aansluitkabel of de verlangkabel beschadigd is:
- beschadigdeplaats Niet aanraken.
Trek de netstekkeruit de contactdoos.
Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken.
Netstekker van de aansluitkabel of de verlangkabel in een correct geinstalleerde en beveiligde contactdoos met randaarde steken.
Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluten.
Een beschadigde of nicht geschikte verlangkabel kan leiden tot een elektrische schok. Personen können ernstig of dodelijk letsel oplopen.
- Gebruik een verlengkabel met de juiste kabeldoorsnede, 20.5.
WAARSCHUWING
Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.
-
Controlleren of de netspanning en de netfrequente van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader.
-
Als de acculader op een meervoudige contactdoos is aangesloten, können de elektrische onderdelen tijdens het opladen worden overbelast. De elektrische componenten können warm worden en in brand vliegen. Personen können ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.
Zorg ervoor dat de vermogensgegevens op de meervoudige contactdoos nicht worden overschreten door het totaal van de gegevens op het typeplaatje van de acculader en alle op de meervoudige contactdoos aangesloten elektrische apparaten.
- Een verkeerd neergelegde aansluitkabel en verlangkabel kuren beschadigd raken en personen kuren hierover struikelen. Personen kuren letsel oplopen en de aansluitkabel of verlangkabel kan worden beschadigd.
De aansluitkabel en verlangkabel zo neerleggen en kenmerken, dat Personen nicht küssen struikelen.
De aansluitkabel en verlangkabel zo neerleggen, dat ze Niet onder spanning staan of verwikkeld zich.
4 Veiligheidsinstrumenties Nederlands
De aansluitkabel en verlangkabel zo neerleggen, dat ze nicht beschadigd, geknikt of geplet kuren worden of schuren.
Aansluitkabel en verlangkabel beschemmen gegen但它, olie en chemicalien.
De aansluitkabel en verlangkabel neerleggen op een droge ondergrond.
Tijdens de werkzaamheden worden de verlang-kabel warm. Wanner de warmte Niet kan worden afgevoerd, kan de warmte brand veroorzaken.
- Als er een kabelhaspel worden gebruikt: de kabelhaspel volledig afwikkelen.
■ Als er elektrische bedrading en leidingen in de muur zitten, kunden deze worden beschadigd als de acculader op de muur worden bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
- Controlleren of er op de geplandeplaats geen elektrische bedrading en leidingen in de muur zitten.
- Als de acculader Niet zoals in deze handleiding staat beschreiben op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet worden. Personen können letsel oplopen en er kan beschadiging optreden.
Acculader zo op de muur monteren als in\
deze handleiding staat beschreiben.
- Als de acculader met aangebrachte accu op een muur worden gemonteerd, kan de accu uit de acculader vallen. Personen können letsel oplopen en er kan beschadiging optreden.
De acculader eerst aan de muur monteren en daarna de accu plaatsen.
4.10 Vervoeren
4.10.1 Grasmaier
WAARSCHUWING
Bij het transport kan de grasmaaier omvallen of bewegen. Personen können letsel oplopen en er kan beschadiging optreden.
Neem de accu eruit.
Zet de grasmaier met spangordels, riemen of een net zodanig vast, dat deze nicht kan omvallen en nicht kan bewegen.
4.10.2 Accu
WAARSCHUWING
- De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materiiele schade ontstaan.
Een beschadigde accu nicht vervoeren.
Tijdens het vervoer kan de accu omvallen of verschuiven. Personen können letsel oplopen en er kan beschadiging optreden.
Tijdens het vervoer kan de acculader omvallen of versuschuiven. Personen können letsel oplopen en er kan beschadiging optreden.
De netstekeruit de contactdoos trekken.
Accu verwijderen.
De accrulader met spanbanden, riemen of een net dusdanig beveiligigen, dat deze nicht kan omvallen en nicht kan verschuiven.
- De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen.De aansluitkabel en de acculader konnen worden beschadigd.

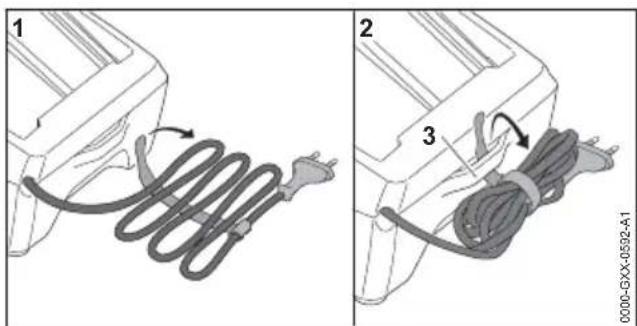

De aansluitkabel opwikkelen en aan de acculader bevestigen.
4.11 Opslaan
4.11.1 Grasmaaier
WAARSCHUWING
-
Sla de grasmaaier buiten bereik van kinderen op.
-
De elektrische contacten op de grasmaier en de metalen onderdelen können door vocht gaan corroderen. De grasmaier kan beschadigd raken.
Neem de accu eruit.
Sla de grasmaaier schoon en droog op.
Nederlands 4 Veiligheidsinstrumenties
- Alsijdens de opslag de accu is ingestoken, kan het mes onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
Neem de accu eruit.
4.11.2 Accu
WAARSCHUWING
- Kinderen kuren de gevaren van de accu nicht herkennen en Niet inschatten. Kinderen kuren ernstig letsel oplopen.
- Sla de accu buiten bereik van kinderen op.
- De accu is Niet gegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is bloatgesteld, kan de accu onherstelbaar beschadigd raken.
Sla de accu schoon en droog op.
Sla de accu in een gesloten ruimte op. - Sla de accu losgekoppeld van de grasmaaier op.
- Als de accu in het oplaadapparaat worden opgeslagen: haal de stekker uit het stopcontact enbewaar de accu met een laadtosteand:tussen 40% en 60% (er branden 2 groene leds).
- Sla de accu Niet op buiten de gespecifieerde temperatuurgrenzen, 20.6.
4.11.3 Acculader
WAARSCHUWING
- Kinderen können de gezaren van de acculader Niet herkennen en ook Niet inschatten. Kinderen können ernstig of zichs dodelijk letsel oplopen.
Netstekkeruit de contactdoos trekken.
De acculader buiten het bereik van kinde- ren opslaan. - De acculader is nicht beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf worden bloot-gesteld, kan de acculader worden beschadigd.
Netstekkeruit de contactdoos trekken. - Als de acculader warm is: de acculader soften afkoelen.
De accrulader schoon en droog opslaan.
De accrulader in een gesloten ruimte opslaan.
De accrulader nicht buiten de aangegeven temperatuurgrenzen bewaren, 20.6. - De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen of op te hangen.De
aansluitkabel en de acculader können worden beschadigd.
De acculader bij hetuis vastpakken en vasthouden.Aan de acculader is een handgreepkom aangebracht voor het gemakkelijk optillen van de acculader.
De accrulader ophangen aan de muurhouser.
4.12 Reiniging, onderhoud en reparation
WAARSCHUWING
- Alsijdens reinigings-, onderhouds- of reparatiewerkzaamheden de accu is ingestoken, kan het mes onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
Neem de accu eruit.
■ Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe voorwerpen hunnen de grasmaaier, het mes en de accu beschadigd raken. Als de grasmaaier, het mes en de accu Niet op de juiste manier worden gereinigd, hunnen onderden Niet meer maar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werkinq worden gezet. Personen hunnen ernstig letsel oplopen.
Reinig de grasmaier, het mes en de accu zoals in deze gebruiksaanwijzing beschreven staat.
- Als de grasmaier, het mes of de accu Niet op de juiste manier worden onderhonden of gerepareerd,+kunnen onderdelen Nieteer aan behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kuren ernstig of dodelijk letsel oplopen.
Voer nicht selbst onderhoud of reparaties aan de grasmaier of de accuuit.
- Als onderhoud of reparaties aan de grasmaaier of de accu要去en worden uitgevoerd: neem contact op met een STIHL dealer.
Voer onderhoud aan het mes uit zoals in\
deze gebruiksaanwijzing beschreiben staat.
Tijdens het reinigen, onderhoud uitvoeren of repareren van het mes kan de gebruiker zich snijden aan de scherpe snijranden. De gebruiker kan letsel oplopen.
Draag veiligheidshandschoenen.
5 Grasmaier bedrijfsklaar make Nederlands
Tijdens het slijpen kan het mes heet worden. De gebruiker kan zich branden.
Wacht totdat het mes is afgekoeld.
Draag veilgheidshandschoenen.
- Het mes van de grasmaaier kan bewegen, zichs wonneer de motor is uitgeschakeld. Tijdens het onderhoud van het mes kan de gebruiker gewond raken door het bewegende blad.
Werk voorzichtig.
Draag veiligheidshandschoenen.
- Het mes van de grasmaier kan bewegen. Tijdens het onderhoud van het mes konnen de vingers van de gebruiker klem komen te zitten:tussen het bewegende mes en de vaste delen van de maaier.
Werk voorzichtig.
Draag veiligheidshandschoenen.
5 Grasmaier bedrijfsklaar make
5.1 Grasmaier bedrijfsklaar make
Voorafgaand aan de werkzaamheden要去en algid de volgende stappen worden gezet:
- Verwijder het verpakkingsmaterial en de transportvergrendelingen.
-
Controller of de volgende onderdelen in een veilige toestand verkeren:
-
Grasmaier, 4.6.1.
- Mes, 14.6.2.
- Accu, 4.6.3.
- Oplaadapparaat, 1.6.4.
Controller de accu, 11.3.
Laad de accu volledig, 6.2.
Reinig de grasmaier, 6.2.
Controller het mes, 1.2.

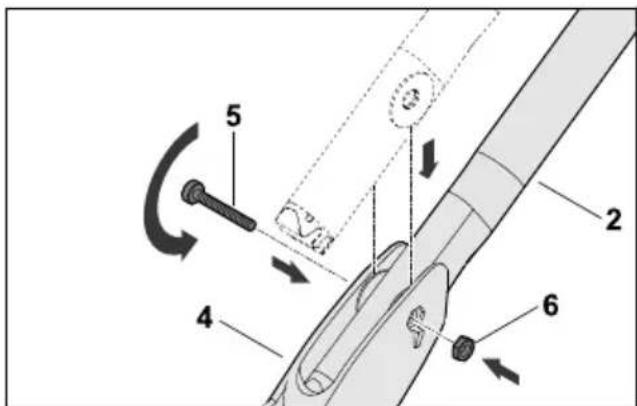

Monteer de duwstang, 7.1.
Klap de duwstang omhoog en stel deze af, 8.1.
- Als er worden gemaaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: haak de grasopvangbox vast, 2.2.
- Als er worden gemaaid en het gemaaide gras aan de achechterkant要去 worden uitgeworpen: haak de grasopvangbox los, 7.2.3.
Stel de snijhoogte in, 12.2.
Controller de bedieningsorganen, 1.1.
- Als de stappen nicht können worden uitgevoerd: gebruik de grasmaier Niet en neem contact op met een STIHL dealer.
6 Accu laden en leds
6.1 Acculader aan een muur monteren
De acculader kan aan een muur worden gemonteerd.
Acculader zo op een muur monteren dat aan de volgende voorwaarden worden voldaan:
- Juiste bevestigingsmaterialen zijn gebruikt.
- De accrulader is waterpas.
De volgende maatvoering is aangehouden:
- a = minimaal 100 mm
- b (voor AL 101) = 75 mm
- b (voor AL 301) = 100 mm
- b (voor AL 500) = 120 mm
- c = 4,5mm
- d = 9mm
- e = 2.5 mm
6.2 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. Voor een optimale prestatie要去en de aanbevolen temperatuurbereiken in acht worden genomen, 20.7. De werkelijkde laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd is te vinden op www.stihl.com/charging-times.
Als de netstekker op een contactdoos is aangesloten en de accu in de acculader worden geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen, schakelt de acculader automatisch UIT.
Tijdens het laden worden de accu en de acculder warmer.
Netstekker (6) in een goed bereikbare contactdoos (7) aansluiten.
De acculader (3) voert een zichtest UIT. De led (4) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood.
Aansluitkabel (5) aanbrengen.
Accu (2) in de geleidingen van de acculader (3)plaatsen en tot aan de aanslag hierop drukken.
De led (4) brandt groen. De leds (1) branden groen en de accu (2) worden geladen.
- Als de led (4) en de leds (1) op de accu nicht meer branden: de accu (2) is volledig geladen kan uit de acculader (3) worden genomen
- Als de acculader (3) Niet meer worden gebruikt: de netstekker (6)uit de contactdoos (7) trekken.
6.3 Laadtoestand weergeven
Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geen de laadtoestand wee.
Als de rechterled groen knippert: accu laden.
6.4 Leds op de accu
De leds kuren de laadtoestand van de accu of storingen weergeven. De leds kuren groen of rood branden of knipperen.
Als de leds groen branden of knipperen, worden de laadtoestand weergegeven.
- Als de leds rood branden of knipperen: storin-gen verhelpen, 19.1.
Er is spreke van een storing in de grasmaaier of in de accu.
6.5 Led op acculader
De led geeft de status van de acculader wee.
Als de led groen brandt, worden de accu geladen.
- Als de led rood knippert: storingen opheffen. In de acculader zit een storing.
7 Grasmaier in elkaar zieten
7.1 Duwstang monteren
Schakel de grasmaieruit en neem de accu eruit.
- Plaats de grasmaier op een vlakke ondergrond.
Druk de huls (1) in de boringen van het bovenstuk van de duwstang (2).
Steek de schotelveren (3) met de welvingaar binnen over de huls (1).
Leid het bovenstuk van de duwstang (2) in de duwstangconsole (4).
Schuif de bout (5) door de boringen in de duwstangconsole (4) en de huls in het bovenstuk van de duwstang (2).
Leg de moer (6) in de uitsparing in de duwstangconsole (4).
Haal de bout (5) aan.
- Plaats de kabel (7) in de geleiding (8) en druk deze in de houders (9 en 10).
Bevestig de kabel (7) met de kabelclip (11) aan de duwstang.
De duwstang要去i.
teerd.
7.2 Grasopvangbox in elkaar zieten, vasthaken en loshaken
7.2.1 Grasopvangbox in elkaar zetten
- Plaats het bovenstuk van de grasopvang-box (1) op het onderstuk van de grasopvang-box (2).
Druk de pennen (3) van binnen door de openings (4). De pennen klikken hoorbaar vast.
Duw het bovenstuk van de grasopvangbox (1) omlaag. Het bovenstuk van de grasopvangbox klikt hoorbaar vast.
7.2.2 Grasopvangbox vasthaken
Schakel de grasmaieruit.
- Plaats de grasmaier op een vlakke ondergrond.
Open de UITwerpklep (1) en houd deze vast.
Pak de grasopvangbox (2) aan de greedp (3) vast en haak deze met de haken (4) in de uitsparingen (5) vast.
Leg de uitwerpklep (1) op de grasopvangbox (2).
7.2.3 Grasopvangbox loshaken
Schakel de grasmaieruit.
- Plaats de grasmaier op een vlakke ondergrond.
Open de uitwerpklep en houd deze vast.
Neem de grasopvangbox aan de greed een boven weg.
Sluit de uitwerpklep.
8 Grasmaier voor de gebruiker instellen
8.1 Duwstang instellen
Schakel de grasmaier uit en neem de accu eruit.
- Plaats de grasmaier op een vlakke ondergrond.
Houd de duwstang (1) vast.
Druk de hendel (2) omlaag en houd deze vast.
Zet de duwstang (1) in de gewenste positie.
Laat de hendel (2) los en let erop dat de duwstang weever volledig vastklikt.
8.2 Duwstang inklappen
De duwstang kan worden ingeklapt om de grasmaier ruimtebesparend te vervoeren of op te sloan.
Nederlands 9 Accu aanbrengen en wegnemen
Schakel de grasmaieruit en neem de accu eruit.
- Plaats de grasmaaier op een vlakke ondergrond.
Houder de hendel ingedrukt.
Klap de duwstang maar voren.
9 Accu aanbrengen en weg-nemen
9.1 Accu plaatsen
- Plaats de grasmaaier op een vlakke ondergrond.
Druk op de klemnok op de accuhouder (1), open de klep (2) tot aan de aanslag en houd deze vast.
Druk de accu (3) tot aan de aanslag in de accuhouder (4). De accu (3) klikt met een klik vast en is vergrendeld.
Sluit de klep (2).
9.2 Accu uitrnemen
- Plaats de grasmaier op een vlakke ondergrond.
Druk op de klemnok op de accuhouder (1), open de klep (2) tot aan de aanslag en houd deze yast.
Druk op de blokkeerhendel (3). De accu (4) is ontrendeld.
Neem de accu (4) eruit.
Sluit de klep (2).
10 Grasmaier inschakelen en uitschakelen
10.1 Mes inschakelen
Kantel de grasmaaier Niet.
- Plaats de grasmaier op een vlakke ondergrond.
Druk met de rechterland op de blokkeerknop (1) en houd deze ingedrukt.
Trek de schakelbeugel (2) met de linkerhand volledig in de richting van de duwstang (3) en houd deze zodenig dat de duim de duwstang (3) omsluit.
Het mes draait.
Laat de blokkeerknop (1) los.
Houd de duwstang (3) en de schakelbeugel (2) met de rechterhand zodanig vast dat de duim de duwstang (3) omsluit.
10.2 Messen uitschakelen
Laat de schakelbeugel los.
Wacht totdat het mes Niet meer draait.
- Als het mes doordraait: neem de accu eruit en neem contact op met een STIHL dealer.
11 Grasmaaier en accu controleren
11.1 Bedieningsorganen controleren
Blokeerknop en schakelbeugel
Neem de accu eruit.
Druk op de blokkeerknop en LAST deze weer los.
Trek de schakelbeugel volledig in de richting van de duwstang en LAST deze weeR los.
12 Met de grasmaier werken Nederlands
- Als de blokkeerknop of de schakelbeugel moeilijk beweegt of Niet in de uitgangspositie terugveert: gelebruik de grasmaaier Niet en neem contact op met een STIHL dealer. De blokkeerknop of de schakelbeugel is defect.
Mes inschakelen
- Plaats de accu.
Druk met de rechterhand op de blokkeerknop en houd deze ingedrukt.
Trek de schakelbeugel met de linkerhand volledig in de richting van de duwstang en houd deze zodanig dat de duim de duwstang omsluit. Het mes draait. - Als er 3 leds rood knipperen: neem de accu eruit en neem contact op met een STIHL dealer.
Er is spreke van een storing in de grasmaier.
Laat de blokkeerknop en de schakelbeugel los. Het mes draait na korteijd nicht meer.
- Als het mes doordraait: neem de accu eruit en neem contact op met een STIHL dealer. De grasmaier is defect.
11.2 Mes controeren
Schakel de grasmaieruit en neem de accu eruit.

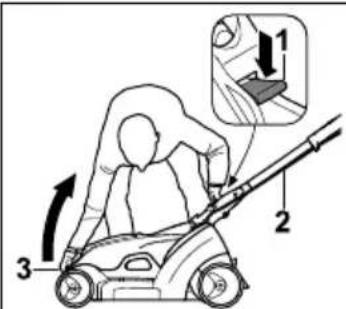

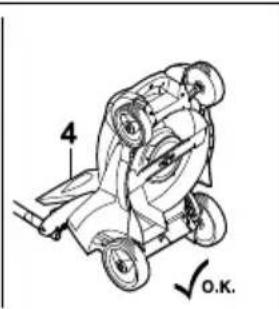

Zet de grasmaier rechtep, 6.1.
Test de mesdikte (a) op minstens 5 plaatsen met een schuifmaat (1). Als de minimumdikte is onderschreden: mes verrangen, 20.2
Leg een liniaal (2) gegen de voorste mesrand en meet de slijtage (b). Als de toegestane terugslijp is bereikt: mes verrangen, 20.2
- Als de slijphoek Niet is aangehouden: mes slijpen, 20.1
- Als er onduidelijkheid bestaat: neem contact op met een STIHL dealer.
11.3 Accu controlleren/testen
Druktoets op de accu indrukken. De leds branden of knipperen.
- Als de leds nicht branden of knipperen: accu Niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing.
12 Met de grasmaier werken

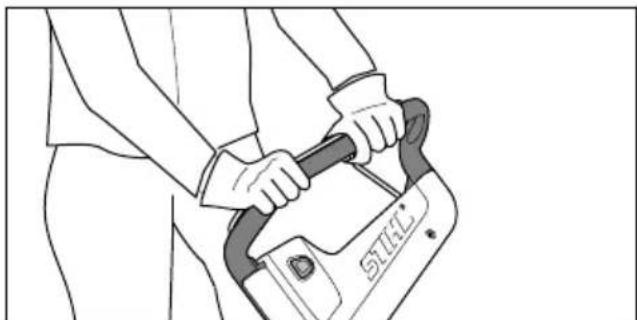

12.1 Grasmaier vasthouden en leiden
Houd de duwstang met beiden handen zodanig vast dat de duimen de duwstang omsluiten.
12.2 Snijhoogte instellen
De volgende snijhoogtes können worden ingesteld:
- 20 mm = stand S
- 30 mm = stand 1
-40mm=stand2 - 50mm = stand 3
- 60mm = stand 4
70mm = stand 5
De standen zijn op de grasmaier aangegeven.
Snijhoogte instellen
Schakel de grasmaieruit. Het mes mag Niet draaien.
- Plaats de grasmaier op een vlakke ondergrond.
Houd de grasmaaier aan de greed vast.
Duw de hendel (1)ients van de grasmaaier af en houd hem vast.
- Breng de grasmaier door optillen en latent zakken in de gewenste positie.
De huidige snijhoogte kan op de aanduiding snijhoogte (2) met behulp van de markering (3) worden afgelezen.
Laat de hendel (1) los.
De grasmaier klikt vast.
12.3 Maaien
Duw de grasmaaier langzaam en gecontroleerd vooruit.
- Alsijdens het maaien een vreemd voorwerp worden geraakt en het mes geblokkeerd is:
schakel de grasmaieruit en neem de accu eruit.
Zorg ervoor dat alle bewegende delen volledig tot stilstand zichn gekomen.
Controller de grasmaier.
Als er reparations nodig zich: neem contact op met een STIHL dealer.
Als de grasmaaier hard begint te trillen:
Schakel de grasmaieruit en neem de accu eruit.
Controller de grasmaier.
- Controller of alle moeren, bouten en schroeven vastzitten.
Als er reparations nodig zich: neem contact op met een STIHL dealer.
Voor optimale prestaties要去en de aanbevolent temperatuurbereiken in acheit worden genomen, 20.7.
12.4 Grasopvangbox ledigen
De door het mes gecreerde luchtstroom tilt de inhoudsindicatie (1) omhoog. Als de grasopvangbox is gezuld, stopt de luchtstroom. Als de luchtstroom te gering is, zakt de inhoudsindicatie (2) maar de rusttoestand terug. Dit is een indicatie dat de grasopvangbox要去 worden geledigd.
Van een onbeperkte werkung van de inhoudsindicatie is alleen bij een optimale luchtstroom sprake. Invloeden van buitenaf, zoals vochtig, zicht of hoog gras, lage snijstanden, vuil en dergelijke kuren de luchtstroom en de werkung van de inhoudsindicatie negatif beinvloeden.
- Als de inhoudsindicatie maar de rusttoestand terugvalt: Maak de grasopvangbox leeg.
Schakel de grasmaaieruit.
Haak de grasopvangbox los.
- Open de sluitlip (1).
Klap het bovenste gedeelte van de grasopvangbox (2) aan de greedp (3) open en houddezeaar.
Houd deze met de andere hand aan de onderste handgreep (4) vast.
Maak de grasopvangbox leeg.
Klap de grasopvangbox damit.
Haak de grasopvangbox vast.
13 Na de werkzaamheden
13.1 Na het werkken
Schakel de grasmaieruit en neem de accu eruit.
- Als de grasmaier nat is: LAST DE GRASMAIER DROGEN.
- Als de accu nat of vochtig is: LAST.
reinig de grasmaaier.
Reinig de accu.
14 Vervoeren
14.1 Grasmaier vervoeren
- Als de grasmaaier van enaar het te maaien gebied worden verplaatst:
Schakel de grasmaieruit. Het mes mag Niet draaien.
Neem de accu eruit.
- Als de grasmaaier gekanteld要去 worden voor transport over andere gebieden dan gras:
Schakel de grasmaieruit. Het mes mag Niet draaien.
Neem de accu eruit.
Grasmaier duwen
Duw de grasmaaier langzaam en gecontrolleerd vooruit.
Grasmaier dragen
Draag veiligheidshandschoenen.
Als alleen de grasmaaier worden gedragen:
Klap de duwstang in.
Houd de grasmaier met de ene hand aan de grep (1) vast en met de andere hand aan de transportgreep (2).
Til en draag de grasmaaier.
-
Als de grasmaaier en de grasopvangbox tegelijkertijd worden gedragen:
-
houd grasmaier met één hand aan degrep (1) vast.
-
Til de grasmaier op en draag deze naast het lichaam.
De grasmaier in een voertuig transporteren
Zet de grasmaier recktopstaand zodanig vast, dat de grasmaier Niet kan omvallen en nicht kan bewegen.
14.2 Accu transporteren
Schakel de grasmaier uit en neem de accu eruit.
Controller of de accu in een veilige toestand verkeert.
- Verpak de accu zodenig dat deze in de verpakking Niet kan bewegen.
Zet de verpakking zodanig vast, dat deutsche nicht kan bewegen.
De accu valt onder de eisen voor transport van gevaarlijke stoffen. De accu is als UN 3480 (lithium-ionaccu) geclassifyerd en is volgens UN-handboek Tests en criteria deel III, paragraaf 38.3 getest.
De transportvoorschriften staan op www.stihl.com/safety-data-sheets vermeld.
14.3 Acculader vervoeren
De netsteker uit de contactdoos trekken.
Accu verwijderen.
- De aansluitkabel opwikkelen en aan de acculader bevestigen.
- Als de acculader in een auto worden vervoerd: de acculader met spanbanden, riemen of een net dusdanig beveiligigen, dat de acculader nicht kan omvallen en Niet kan verschuiven.
15 Opslaan
15.1 Grasmaier opslaan
Schakel de grasmaier uit en neem de accu eruit.
Laat de grasmaier afkoelen.
Maak de grasopvangbox leeg.
- Sla de grasmaier zodenig op, dat aan de vol-gende voorwaarden is voldaan:
- De grasmaier staat buiten het bereik van kinderen.
- De grasmaaier is schoon en droog.
- De grasmaier kan nicht omvallen.
- De grasmaaier kan nicht wegrolten.
15.2 Accu opslaan
STIHL adviseert de accu met een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.
Nederlands 16 Reinigen
- Sla de accu zodanig op, dat aan de volgende voorwaarden is voldaan:
- De accu befindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu befindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de grasmaaier.
- Als de accu in het oplaadapparaat worden opgeslagen: haal de stekker uit het stopcontact enbewaar de accu met een laadtoestandussen 40% en 60% (er branden 2 groene leds).
- De accu worden nicht opgeslagen buiten de gespecifieerde temperatuurgrenzen, 20.6.
LETOP
■ Als de accu Niet worden opgeslagen Zoals beschreiben in denen gebruiksaanwijzing, kan de accu diep ontladen raken en onherstelbaar beschadigd worden.
Laad een lege accu op voordat u deze opslaat. STIHL adviseert de accu met een laadtoestandussen 40% en 60% (er branden 2 groene leds) op te slaan.
- Sla de accu losgekoppeld van de grasmaaier op.
15.3 Acculader opbergen
Trek de netstekker uit de contactdoos.
-
De aansluitkabel opwikkelen en aan de acculader bevestigen.
De accrulader zo opslaan dat aan de volgende voorwaarden worden voldaan: -
De acculader befindt zich buiten het bereik van kinderen.
- De acculader is schoon en droog.
- De acculader bevindt zich in een gesloten ruimte.
- De acculader is Niet opgehangen aan de aansluitkabel of aan de beugel (3) voor de aansluitkabel.
- De accrulader is nicht buiten de aangegeven temperatuurgrenzen opgeborgen, 20.6.
16 Reinigen
16.1 Grasmaier rechtop zetten
Schakel de grasmaier uit en neem de accu eruit.
- Plaats de grasmaier op een vlakke ondergrond.
Haak de grasopvangbox los.
Zet de snijhoogte in de hoogste stand. 2.2
Zet het bovenstuk van de duwstang in de laagste stand, 8.1.
Druk met de linkerhand de hendel (1) maar beneden en houd deze vast. Het bovenstuk van de duwstang (2) komt los van de bevestiging.
Houd met de rechterhand de grasmaier aan de transportgreep (3) vast enzet deze maar achterenrechtop.
Zet de uitwerpklep (4) maar achteren.
16.2 Grasmaier reinigen
Schakel de grasmaier uit en neem de accu eruit.
Reinig de grasmaier met een vochtige doeK.
Reinig het uitwerpkanaal met een zachtbe borstel of een vochtige doeK.
- Verwijder vreemde voorwerpen uit de accu-houser en reinig de accuhouser met een vochtige doeK.
Reinig de elektrische contacten in de accu-houser met een kwast of een zachte borstel.
Reinig de ventilatiesleuven met een kwast.
Zet de grasmaier rechtsop.
- Reinig het gebied rond het mes en het mes zich met een houten stok, een zachte borstel of een vochtige doeck.
LET OP
Reiniging met een hagedrukreiniger of water-stralen kan het apparaat beschaden.
Reinig het apparaat Niet met een hagedrukreiniger of waterstraal.
16.3 Accu reinigen
De accu met een vochtige doek reinigen.
17 Onderhoud Nederlands
16.4 Acculader reinigen
- De netsteker uit de contactdoos trekken.
De accrulader met een vochtige doek reinigen.
Deventilatiesleuven met een kwast reinigen. - Elektrische contacten van de acculader met een kwast of een zachtbe borstel reinigen.
17 Onderhoud
17.1 Mes demoneren en monteren

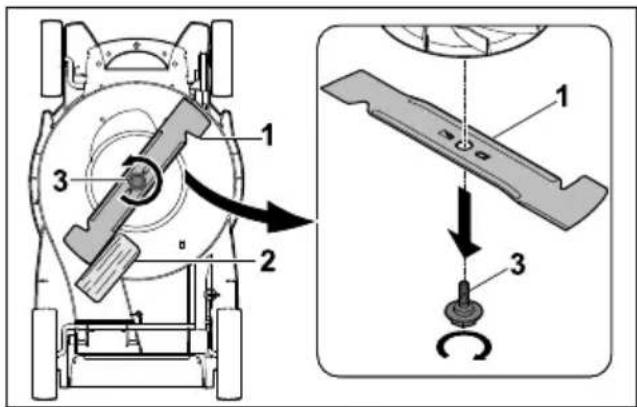

17.1.1 Mes demonteren
Schakel de grasmaieruit en neem de accu eruit.
Zet de grasmaier rechtsop.
Blokveer het mes (1) met een stuk hout (2).
Draai de bout (3) in de richting van de pijl eruit en neem deze weg.
Neem het mes (1) Weg.
- Verwijder de bout (3). Gebruik voor de montage van het mes (1) een neue bout.
17.1.2 Mes monteren
Schakel de grasmaieruit en neem de accu eruit.
Zet de grasmaaier rechtsop.
Breng boutborgmiddel Loctite 243 op de schroefdraad van de(AP) bout (1) aan.
- Plaats het mes (2) zodanig, dat de verhogingen op het contactvlak (3) in de uitsparingen (4) grijpen.
Draai de bout (1) in.
Blokker het mes (1) met een stuk hout (2).
Draai de bout (3) met 14 Nm aan.
17.2 Messen slijpen en uitbalanceren
Het vereist veel oefening om het mes goed te kunnen slijpen en uitbalanceren.
STIHL raadt aan om het mes door een STIHL dealer te lately slijpen en uitbalanceren.
De actuèle adressen van de dealers zich bij de desbetreffende STIHL landvertegenwoordiger www.stihl.com te vinden.
WAARSCHUWING
- De snijkanten van het mes+zijn scherp. De gebruiker kan zich snijden.
Draag veiligheidshandschoenen.
Schakel de grasmaier uit en neem de accu eruit.
Zet de grasmaier rechtsop.
Demonteer de messen.
▶ Slijp de messen. Houd waar bij de slijphoek aan en koel het mes, 20.2. Het mes magijdens het slijpen Niet blauw verkleuren.
Monteer de messen.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL dealer.
18 Repareren
18.1 Grasmaier reparen
De gebruiker kan de grasmaier en het mes nicht zich repareren.
- Als de grasmaier of het mes beschadigd is: gebruik de grasmaier of het mes Niet en neem contact op met een STIHL vakhandelaar.
- Als de waarschuwingsstickers onleesbaar of beschadigd zijn:That de waarschuwingsstickers door een STIHL vakhandelaar verrangen.
18.2 Acculader onderhouden en repareren
De acculader hoeft nicht te worden onderhoden en kan nicht worden gerepareerd.
-
Als de accumulator defect of beschadigd is: de accumulator verrangen.
-
Als de aansluitkabel defect of beschadigd is: de acculader Niet gebruiken en de aansluitkabel door een STIHL dealer lately verrangen.
19 Storingen opheffen
19.1 Storingen van de grasmaier of de accu verhelpen
| Storing Leds op de accu | Oorzaak Oplossing | |
| De grasmaier gaat bij het inschakelen nicht aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. |
| 1 led brandt rood. | De accu is te warm of te koud. | |
| 3 leds knippe-ren rood. | Er is spreke van een storing in de gras-maaier. | |
| 3 leds branden rood. | De grasmaier is te warm. | |
| 4 leds knippe-ren rood. | Er is spreke van een storing in de accu. | |
| De elektrische verbin-ding tussen de gras-maaier en de accu is onderbroken. | ||
| De grasmaier of de accu is vochtig. | ||
| De watertstand op het mes is te groot. | ||
| Het gebied rond het mes is verstopt. | ||
| De grasmaier schakeltijdens gebruik uit. | 3 leds branden rood. | De grasmaier is te warm. |
| Het mes is geblok-keerd. | ||
| Er is spreke van een elektrische storing. | ||
| De grasmaier tritt tijdens gebruik sterk. | De bout op het mes zich los. | |
| Het mes is nicht correct gebalanceerd. | ||
| De bedrijfstijd van de gras-maaier is te kort. | De accu is Niet volledig geladen. | |
| De levensduur van de accu is overschreden. | ||
| Het gebied rond het mes is verstopt. | ||
| Het mes is stomp of versleten. | ||
| De watertand op het mes is te groot. | ||
| De accu klemt bij hetplaatsen in de accuhouder. | De geleiders odelektrische contacten in de accuhouder zijn verontreinigd. | Reinig de grasmaier. |
| Na hetplaatsen van de accu in het oplaadappa-raat begint het opladen Niet. | 1 led brandt rood. | De accu is te warm of te koud. |
| Het gris is slecht gesneden of het gazon is geel. | Het mes is stomp of versleten. | |
| De watertand op het mes is te groot. |
19.2 Storingen in de acculader opheffen
Als de accu Niet worden geladen en de led op de acculader rood knippert duidt dit erop dat de elektrische verbinding:tussen de acculader en de accu is onderbroken.
Accu wegemen.
- Elektrische contacten op de acculader reinigen.
Accu aanbrengen.
- Als de accu Niet worden opgeladen en de led op de acculader rood knippert: acculader Niet gebruiken en contact opnemen met een STIHL dealer.
In de acculader zit een storing.
-Toegestane accu:STIHL AK
Gewicht met grasopvangbox en zonder accu: 15 kg
Gewicht (m) met grasopvangbox en accu STIHL AK 30:16 kg
- Maximumcapaciteit van de grasopvangbox: 40 I
- Snijbreedte: 37 cm
Toerental (n): 3350 /min.
Elektrische classificatie: IPX1
De looptijd staat op www.stihl.com/battery-lifevermeld.
20.2 mes
- Minimumdikte a: 1,6 mm
Maximale terugslijp b: 5 mm - Slijphoek c: 30^
20.3 STIHL AK-accu
- Accutechnologie: lithium-ion
- Spanning: 36 V
Capaciteit in Ah: zie typeplaatje
Energie-inhoud in Wh: zie typeplaatje
Gewicht in kg: zie typeplaatje
20.4 Acculader STIHL AL 101
Nominale spanning: zie typeplaatje
Frequentie: zie typeplaatje
Nominal vermogen: zie typeplaatje
- Laadstroom: zie typeplaatje
De laadtijden konnen op www.stihl.com/charging-times worden bekeken.
20.5 Verlngkabels
Als gebruik worden gemaatk van een verlangkabel, moeten de aders, afhankelijk van de spanning en de lenghte van de verlangkabel minimaal de volgende doorsnede hebben:
Als de nominale spanning op het typeplaatje 220V tot 240 V bedraagt:
Als de nominale spanning op het typeplaatje 100V tot 127 V bedraagt:
Kabellenge tot 10 m: AWG 14/2,0 mm²
Kabellenge 10 m tot 30 m: AWG 12/3,5 mm²
20.6 Temperatuurgrenzen
WAARSCHUWING
-
De accu is Niet gegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu in brand raken of exploderen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
-
Laad de accu Niet op bij temperaturen lager dan - 20 °C of hoger dan + 50 °C.
- Gebruik de maaier of de accu nicht beneden - 20^ of boven +50^ .
- Sla de maaier of de accu Niet op beneden - 20^ of boven +70^ .
20.7 Aanbevolen temperatuurbereiken
Voor optimale prestaties van de grasmaaier, accu en oplaadapparaat moet je de volgende temperatuurbereiken in acht nemen:
Laden: +5°C tot + 40°C
- Gebruik: - 10 °C tot + 40 °C
- Opslag: -20°C tot + 50°C
Als de accu worden opgeladen, gebruikt of opgeslagen buiten de aanbevolen temperatuurbereiken, kann den prestaties afnemen.
Als de accu nat of vochtig is,That deze dan minstens 48 uur drogen bijeer dan +15^ en minder dan +50^ en bij een luchtvochtigheid van minder dan 70% .Een hogere luchtvochtigheid kan de droogtijd verlengen.
20.8 Geluids- en vibratiewaarden
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsiveau bedraagt 2,0 dB(A). De K-waarde voor de vibratiewaarden bedraagt 0.7m / s^2
Geluidsdrukniveauu LpA gemeten volgens EN IEC 62841-4-3:76 dB(A)
- Gegarandeerd geluidsniveau LwAd gemeten volgens 2000/14/EC / S.I. 2001/1701: 91 dB(A)
Vibratiewaarde ahv gemeten volgens EN IEC 62841-4-3, duwstang: 1,4~m / s^2
De aangveen vibratiewaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kuren ter vergelijkking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende vibratiewaarden+kunnen afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangegeven vibratiewaarden kuren worden gebruikt voor een eerste inschat
21 Onderdelen en toebehoren Nederlands
ting van de vibratiebelasting. De daadwerkelijkke vibratiebelasting moet worden ingeschat. Daar bij kan ook rekening worden gehonden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie over het voldoen aan de werkgeversrichtlijn Vibratie 2002/44/EC en S.I. 2005/1093 staat op www.stihl.com/vib vermeld.
20.9 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica- liën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
21 Onderdelen en toebehoren
21.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de origi-nele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderden en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten können door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie Niet worden beoordeeld en STIHL kan ook nicht borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
21.2 Belangrijke verwangingsonderdelen
- Mes: 6320 702 0130
- Mesbout: 6310 760 2801
22 Milieuverantwoord afvoeren
22.1 Grasmaaier, accu en oplaadapparaat wegdoen
Informatie over de verwijdering is verkrijngbaar bij deplaatselijke overheid of bij een STIHL dealer.
Onjuiste verwijdering kan de gezondheid schaden en het milieu belasten.
Breng de STIHL producten inclusief verpakkingaar een geschikt inzamelpunt voor
recycling overeenkomstig deplaatselijke voorschriften.
Gooi ze nicht bij het huisvuil weg.
23 EU-conformiteitsverklaring
23.1 Grasmaier STIHL RMA 239.1 C
STIHL Tirol GmbH
verklaart op eigengerantwoordelijkheid dat
- Type: accugrasmaaier
-Merk:STIHL - Type: RMA 239.1 C
- Snijbreedte: 37 cm
Productiecode: 6320
voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de productedatum geldende versies van de volgende normen is ontwikkeld en geproduerd: EN 62841-1, EN ISO 12100 met verwijzing maar EN IEC 62841-4-3, EN 55014-1 en EN 55014-2.
Bevoegde instantie:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nurnberg, DE
Voor het bepalen van het gemeten en gegarandeerde geluidsniveau is gehandel volgens richtlijn 2000/14/EC, bijlage VIII.
Gemeten geluidsniveau: 89,4 dB(A)
Gegarandeerd geluidsniveau: 91 dB(A)
De technische documentation is bewaard bij STIHL Tirol GmbH.
Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.
Langkampfen, 14.10.2022
STIHL Tirol GmbH
i.o.
Matthias Fleischer, Hoofd productontwikkeling
Sven Zimmermann, Hoofdafdelingschef Kwaliteit
24 UKCA-conformiteitsverklarung
24.1 Grasmaier STIHL RMA 239.1 C
STIHL Tirol GmbH
verklaart op eigengerantwoordelijkheid dat
- Type: accugrasmaier
- Merk: STIHL
- Type: RMA 239.1 C
- Snijbvrede: 37 cm
- Productiecode: 6320
Voldoet aan de relevante bepalingen van de UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 en is ontworpen en vervaardigd in overeenstemming met de versies van de volgende normen die van kracht waren op de datum van fabricage: EN 62841-1, EN ISO 12100 met verwijzing maar EN IEC 62841-4-3, EN 55014-1 en EN 55014-2.
Bevoegde instantie:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
De gemeten en gegarandeerde geluidsniveauaus werden bepaald overeenkomstig de UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.
Gemeteng geluidsniveau: 89,4 dB(A)
Gegarandeerd geluidsniveau: 91 dB(A)
Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.
Langkampfen, 14.10.2022
STIHL Tirol GmbH
i.o.
Matthias Fleischer, Hoofd productontwikkeling
Sven Zimmermann, Hoofdafdelingschef Kwaliteit
25 Algemene en productspecifieke veiligheidsinstructies
25.1 Inleiding
In dit hoofdstuk zijn de algemene en productspecifieke veiligheidsinstrumentes opgenomen die in de productnorm zijn voorgeschreven en vooraf geformuleerd.
De onder "Elektrische verilgheit" vermelde verilgheidsinstructies ter vermijding van elektrische schokken gelden Niet voor STIHL accuproducten, met uitzondering van punt c).
WAARSCHUWING
Lees alle verilgheidsinstructies, aanwijzingen, illustraties en technische gegevens waarvan de grasmaaier voorzien is. Het Niet naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel tot bevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor later gebruik.
25.2 Veiligkeit van de werkplek
a) Houd uw werkgebied schoon en goed verlicht. Rommel of onverlichte werkplekken konnen leiden tot ongelukken.
b) Gebruik de grasmaier Niet in een explosieve omgeving waar ontvlambare vloeistoffen, gassen of stof aanwezig+zijn. Grasmaiers produceren vonden die stof of dampen hunnen doen ontbranden.
c) Houd kinderen en andere personen uit de buurtijdens het gebruik van de grasmaaier. U=kunt de controle over de grasmaaier verliezen als u afgeleid worden.
a) De stekker van de grasmaier moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers samen met grasmaiers met randaarde. Onaangepaste stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, verwarmings-
25 Algemene en productspecifieke veiligheidsinstructies Nederlands
toestellen, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd grasmaaiersuit de buurt van regen of natte omstandigheden. Het binnendringen van water in een grasmaier verhoogt het risico op elektrische schokken.
d) Gebruik de aansluitkabel nicht verkeerd. Gebruik de aansluitkabel nooit om de grasmaaier te dragen, te trekken of los te koppelen. Houd de aansluitkabel uit de buurt van warmte, olie, scherpe randen of bewegende delen. Beschadigde of in de knoop geraakte aansluitkabels verhogen het risico op elektrische schokken.
e) Wanner u buitenshuis met een grasmaier werkt, gebruik dan alleen verlengsnoeren die ook geschikt zich voor gebruik buitenshuis. Gebruik van een verlengsnoer dat geschicht is voor gebruik buitenshuis vermindert het risico van een elektrische schok.
f) Als het gebruik van de grasmaaier in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees oplettend, let op wat u doet en gebruik uw gezond verstand wanner u met een grasmaaier werkt. Gebruik de grasmaaier nicht wanner u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onvoorzichtigheid bij het gebruik van de grasmaaier kan leiden tot ernstig letsel.
b) Draag persoonlijke beschemmingsmiddelen en.altijd een veiligheidsbril.Het dragen van persoonlijke beschemmingsmiddelen,zoals een stofmasker,antislip veiligheidsschoenen,een helm of gehoorbescherming,afhankelijk van het type en gebruik van de grasmaaier,vermindert het risico op letsel.
c) Voorkom onbedeel inbedrijfstelling. Zorg ervoor dat de grasmaaier is uitgeschakeld voordat u hem aansluit op de stroomvoorziening en/of de accu, oppakt of draagt. Als u uw vinger op de schakelaar houdt wanner u de grasmaaier draagt of als u de grasmaaier aansluit op de stroomvoorziening wanner deze is ingeschakeld, kan dit tot ongevallen leiden.
d) Verwijder afstelgereedschap of moersleutels voordat u de grasmaaier inschakelt. Een stuk gereedschap of een moersleutel dat vastzit in een draaiend deel van de grasmaaier kan letsel veroorzaken.
e) Vermijd een abnormale houding. Zorg ervoor dat u stevig staat en uw evenwicht bewaart. Dit geeft u een betere controle over de grasmaaier in onverwachte situatuies.
f) Draag geschikte kleding. Draag geen losse kleding of jewelen. Houd haar en kleding uit de buurt van bewegende delen. Loszittende kleding, jewelen of langhaar hunn door bewegende delen worden gegren.
g) Indien stofafzuig- en opvangapparatuur kan worden aangebracht, moet deze correct worden aangesloten en gebruikt. Het gebruik van een stofafzuiger kan de bevaren van stof verminderen.
h) Laat u Niet verleiden tot een vals gevoel van veiligheid en negeer de veiligheidsvoorschriften voor grasmaaiers Niet, zichs Niet als u vertrouwd bent met de grasmaaier na hem vele malen te hebben gezruikt. Onvoorzichtige handelingen+kennenbinnen een fractie van een seconde tot ernstig letsel leiden.
25.5 Gebruik en behandeling van de grasmaaier
a) Overbelast de grasmaier Niet. Gebruik de grasmaier die voor uw werkzaamheden ontworpen is. Met de juiste grasmaier werkt u beter en veiliger in het opgegeven vermogensbereik.
b) Gebruik geen grasmaier waarvan de schakelaar defect is. Een grasmaier die nicht meer aan of uit kan worden gezet, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of verwijder een verwijderbare accu voordat u apparatuur bijstelt, onderdelen van het bedieningsgereedschap verrangt of de grasmaaier wegzet. Deze voorzorgsmaatregel voorkomt dat de grasmaaier onbedoeld start.
d) Houd ongebruekte grasmaaiers buiten het bereik van kinderen. Laat de grasmaaier nicht gebruiken door iemand die er net mee vertrouwd is of die.Deze gebruiksaanwijzing nicht heeft gelezen.Grasmaaiers zich gevaarlijk wanner ze door onervaren mensen worden gebruikt.
e) Onderhoud de grasmaaier en het bedie-ningsgereedschap met zorg. Controller of
de bewegende delen goed werken en nicht geblokkeerd zich, of er geen onderdelen gebroken of beschadigd zich zodat de werk ing van de grasmaaier worden belemmerd. Laat beschadigde onderdelen repareren voordat u de grasmaaier gelebruikt. Veel ongelukken worden veroorzaakt door slecht onderhonden grasmaaiers.
f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhonden snijgereedschap met scherpe snijkanten loopt minder vast en is gemakkelijk te geleiden.
g) Gebruik de grasmaaier, het bedieningsgeredschap, de accessoires, enz. volgens deze instructies. Houd rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van grasmaaiers voor andere toepassingen dan die waarvoor zich bestemd�n, kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grippervlakken makeen een veilige bediening van en controle over de grasmaaier in onvoorziene situatuies nicht möglichk.
25.6 Gebruik en behandeling van de accugrasmaaier
a) Laad de accu's alleen op met door de fabrikant aanbevolen opladers. Een oplader die voor een bepaald type accu is ontworpen, kan brandgevaar veroorzaken wanner deze voor andere accu's worden gebruikt.
b) Gebruik alleen de waarvoor bestemde accu's in de grasmaaiers. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Houd de ongebruike accuuitde buurt van paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een overbrugging van de contactenkunnenveroorzaken. Een kortsluiting tussende accucontacten kan leiden tot brandwon-den of brand.
d) Bij ondeskundig gebruik kan er vloeistof uit de accu stromen. Vermijd contact ermee. Spoel bij onbedoeld contact af met water. Indien de vloeistof in aanraking komt met de ogen, raadpleegt u een arts. Uitstromende accuvloeistof kan huidirritatie of brandwon den verroorzaken.
e) Gebruik geen beschadigde of gewijzigde accu. Beschadigde of gewijzigde accu's kun
nen zich onvoorspelbaar gedragen en brand, explosie of letsel veroorzaken.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven 130^ (265 F) kunnen een explosie veroorzaken.
g) Volg alle laadinstructies op en laad de accu of de accugrasmaaier nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Onjuist opladen of opladen buiten het toegestane temperatuurbereik kan de accu onherstelbaar beschadigen en het risico van brand vergroten.
25.7 Service
a) Laat uw grasmaaier alleen repareren door gekwalificeerd personeel en alleen met origi-nele reserveonderdelen. Dit zorgt ervoor dat de verilgheid van de grasmaaier gehand-haafd blijft.
b) Onderhoud nooit beschadigde accu's. Alle onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of erkende servicecentra.
25.8 Veiligheidsinstructies voor accugrasmaaiers
a) Gebruik de grasmaier nicht bij slecht waar, vooral nicht bij onweer. Dit vermindert het risico om door de bliksem getroffen te worden.
b) Inspector het werkgebied grondig op wilde dieren. Wilde dieren können gewond raken door de draaiende grasmaier.
c) Onderzoek het werkgebied grondig en verwijder alle stenen, stokken, draden, beende- ren en andere vreemde voorwerpen. Weggeslingerde onderdelen konnen verwondingenveroorzaken.
d) Voordat u de grasmaier gebruikt, moet u alkijd controeren of het maaimes en het maaiwerk Niet versleten of beschadigd zijn. Versleten of beschadigde onderdelen verhogen het risico op letsel.
e) Controller de grasopvangbox regelmatig op slijtage of scheuren. Een versleten of beschadigde grasopvangbox verhoegt het risico op letsel.
f) Laat de beschermkappen op hun plaats. Beschermkappen要去 operationeel zich en goed vastzitten. Een losse, beschadigde
25 Algemene en productspecifieke veiligheidsinstructies Nederlands
of Niet goed functionerende beschermkap kan letsel veroorzaken.
g) Houd de luchtinlaatopeningen vrij van vuil. Verstopte luchtinlaten en vuil+kennen leiden tot oververhitting of brandgevaar.
h) Draag.altijd antislip veiligheidsschoenen wanner u de grasmaaier bedient. Werk nooit op blote voeten of op open sandalen. Dit vermindert het risico op voetletsel wanner de voet in contact komt met het draaiende maaimes.
i) Draag alg tild een lange broek wanner u de grasmaaier bedient. Een onbedekte huid verhoegt de kans op verwondingen door uitgeworpen onderdelen.
j) Gebruik de grasmaier Niet in nat gras. Doe het werk lopend, Niet rennend. Dit vermindert het risico op uitgijden en vallen, wat tot verwondingen kan leiden.
k) Gebruik de grasmaaier Niet op te steile hellingen. Dit verminder het risico de controte verliezen,uit te gijden en te vallen,wat tot verwondingen kan leiden.
1) Wanner u op hellingen werkt, moet u ervoor zorgen dat u stevig staat; werk alkijd dwars op de helling, nooit maar boven ofaar beneden, en wees uiterst voorzichtig wanner u van werkrichting verandert. Dit vermindert het risico de controle te verliezen,uit te glijden en te vallen, wat tot verwondingen kan leiden.
m) Wees bijzonder voorzichtig bij achterwaarts maaien of als u de grasmaaier maar u toe trekt. Let altijd op de omgeving. Dit vermin-dert het risico van struikelenijdens het werk.
n) Raak geen messen of andere gevaarlijke onderdelen aan die nog in beweging zich. Dit vermindert het risico op verwondingen door bewegende delen.
o) Zorg ervoor dat alle schakelaars zijn uitgeschakeld en dat de accu is losgekoppeld voordat ubekneld materiaal verwijdert of de grasmaaier schoonmaakt. Onverwachte werkung van de grasmaaier kan ernstig letselveroorzaken.
0478-131-9630-B
