GEBRUIKSAANWIJZING PMI 3 PCE Instruments

De hydrometer wordt gebruikt om het vochtgehalte van beton, gips, cement en ook hout te meten.

De onmiskenbare voordelen van de methode zijn:

• hoge resolutie,
• makkelijk te gebruiken,
• niet-destructieve meting.

De compacte framemaat, ergonomische vorm en antislip rubber aan de randen van het apparaat zorgt voor een stevige grip en handig gebruik.

De geïnstalleerde accelerometer zorgt voor een juiste uitlijning van het apparaat voor meting waardoor het comfort van het gebruik ervan wordt vergroot.

TECHNISCHE DETAILS

Afmetingen:

Gewicht:

Voeding:

Gemiddelde bedrijfstijd:

Weergave:

Handmatige schermoriëntatie

Bedrijfstemperatuur:

9 meetschalen

142 x 79 x 24 mm

200 g (met batterij)

twee AA-batterijen

20 uur (met volle batterijen)

zwart-wit met een resolutie van 128x63 pixel (met kantelbare weergaverichting)

5^ tot 40^

PCE

PCE 0.0 2 8eton/1GeV% CONCRETE MOISTURE METER 4 5 6 SET 功 功 PCE-PMI 3 CE

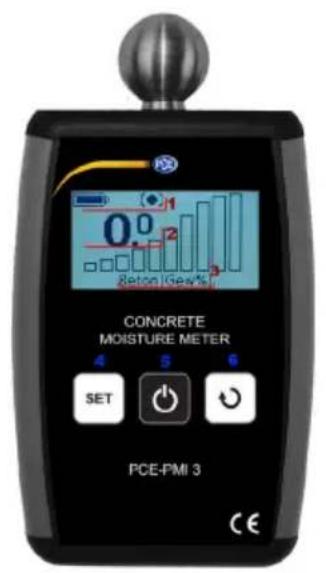

1 - Status Batterij; 2 - Meetwaarde; 3 - Naam van de geselecteerde schaal; 4 - „SET“ knop; 5 - „AAN“ knop; 6 - „DISPLAY SELECTEREN“ knop.

INSTRUCTIE

1. Inschakelen

Druk op ON knop om het apparaat in te schakelen. De vochtmeter start automatisch, zonder kalibratie. Wanneer het apparaat wordt ingeschakeld, toont het display automatisch de meest recent geselecteerde schaal. Als de batterij bijna leeg is, wordt dit aan gegeven in het toestel en vervolgens schakelt de hydrometer weer uit.

2. Ultischakelen

De vochtmeter schakelt automatisch uit als het toestel voor een langere tijd niet wordt gebruikt. Dit verlengt de levensduur van de batterijen. Houdt de SET knop ingedrukt om het toestel handmatig uit te schakelen. De laatst gebruikte instellingen (schaal, taal, alarmdrempels) worden opgeslagen bij uitschakeling.

3. Mesting

Het apparaat analyseert de dielektrische eigenschappen van het materiaal door het meten van het elektrisch veld dat wordt uitgestraald door de metalen bol. Dielektrische eigenschappen zijn afhankelijk van het vochtgehalte, dichtheid van het materiaal en metalen elementen. LET OP! Indien metalen onderdelen (d.w.z. spijkers, schroeven) aanwezig zijn binnen het meetgebied, zullen de resultaten hoger uitvallen. De resultaten van de meting worden weergegeven op het scherm. De CAISSON PCE-PMI 3 heeft 9 schalen die gebruikt kunnen worden voor het bepalen van het vochtgehalte van het materiaal. De geselecteerde schaal wordt onderin het scherm weergegeven. Druk voor het uitvoeren van een meting de metalen kogel op het materiaal en druk op de AAN knop. LET OP! De hoek tussen de hydrometer en het te meten oppervlak moet tussen 45° en 90° liggen. Als de AAN knop wordt losgelaten, wordt de vochtigheidsmeter automatisch in de HOLD-functie gezet.

4. Schaalselectie

Het apparaat is uitgerust met meerdere schalen waardoor het gebruik van tabellen niet langer nodig is. Dit maakt metingen niet alleen nauwkeuriger, maar ook gemakkelijker en gebruiksvriendelijker. De geselecteerde schaal wordt onderin het scherm weergegeven. Wijzig de schaal door kort op de SELECTEER knop te drukken.

LET OP! Wanneer het apparaat wordt ingeschakeld, toont het display de recent geselecteerde schaal. Namen en beschrijvingen van de meetschalen.

Tabel 1. Namen en beschrijvingen van de meetschalen beschikbaar in PCE-PMI 3

Schaal nummer	Schaal naam Omschrijving
1	Relatieve schaal [%]	Dit is de basis schaal en meet de relatieve vochtigheid van materialen.
2	Anhydriet dekvloer [wt%]	Deze schaal is bedoeld voor vochtmetingen in anhydrietvloeren. Gegevens zijn in gewichtsprocent water.
3	Anhydriet dekvloer [CM%]	Deze schaal wordt gebruikt om het vochtgehalte van anhydriet te meten. De weergegeven waarde is een geschatte waarde die ook kan worden bepaald met de Carbide-methode (CM).
4	Cement dekvloer [wt%]	Deze schaal wordt gebruikt om het vochtgehalte van cementdekvloeren te meten. Het watergehalte wordt uitgedrukt als een gewichtspercentage.
5	Cement dekvloer [CM%]	Deze schaal wordt gebruikt om het vochtgehalte van cementdekvloeren te meten. De weergegeven waarde is een geschatte waarde die ook kan worden bepaald met de Carbide-methode (CM).
6	Beton [wt%]	Deze schaal wordt gebruikt om het vochtgehalte van beton te meten. Het watergehalte wordt uitgedrukt als een gewichtspercentage.
7	Mortel [wt%]	Deze schaal wordt gebruikt om het vochtgehalte van gipspleister te meten. Het watergehalte wordt uitgedrukt als een gewichtspercentage.
8	Hardhouten / Eiken [wt%]	Deze schaal wordt gebruikt voor het meten van het vochtgehalte van hout met een dichtheid van 0,6-0,9 [103 kg / m3] (dat wil zeggen, eik). Het watergehalte wordt uitgedrukt als een percentage.
9	Naaldhout / Spar [wt%]	Deze schaal wordt gebruikt voor het meten van het vochtgehalte van hout met een dichtheid van 0,4-0.55 [103 kg / m3] (dat wil zeggen vurenhout). Het watergehalte wordt uitgedrukt als een percentage.

5. „HOLD“ functie

De Hold-functie geeft de laatst gemeten waarde weer. Het wordt automatisch geactiveerd wanneer de „AAN” knop wordt losgelaten. Wanneer het apparaat naar de HOLD-functie schakelt, wordt het volgende symbool weergegeven boven aan het scherm op de statusbalk.

PCE

6. Menu

Het bedieningsmenu maakt het mogelijk de alarmdrempels voor de respectieve meetschalen te wijzigen en in taal te selecteren. Om het bedieningsmenu te openen, houdt u de toetsen „SELECT MATERIAL” en „SELECT DISPLAY” ingedrukt. Gebruik de knoppen „SELECT MATERIAL” en „SELECT DISPLAY” om door het menu te navigeren. Gebruik de schakelaar „AAN” om de menuniveaus te wijzigen en om de instellingen te bevestigen. LET OP: Kritieke parameters worden beschermd tegen onbedoelde wijziging door het gebruik van een extra waarschuwing en een verzoek om bevestiging. Om naar het bovenliggende menu te navigeren, drukt u op „Terug” en drukt u kort op de knop „AAN”. Om te verlaten naar het hoofdvenster, bevestigt u de „Terug” -optie van het hoofdmenu.

PETON (Gew%) CONCRETE MOISTURE METER 1 2 3 SET ○ ○ PCE-PMI 3 CE

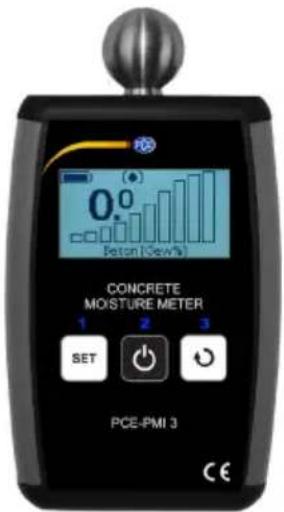

PCE-PMI 3 in menumodi.
1 - Selecteer het vorige menu-item of verlaag een waarde; 2 - Bevestig de geselecteerde optie of waarde; 3 - ga naar het volgende menu-item of verhoog een waarde.

7. Alarm

Als de ingestelde waarde wordt overschreden, wordt een geluidssignaal geactiveerd. Voor elke schaal kan een individuele alarmdrempel worden ingesteld. Alarmdrempels worden ingesteld in het bedieningsmenu. Om de instelling voor het materiaal naar keuze te wijzigen, selecteert u het item „Alarmniveau” in het bedieningsmenu en drukt u op de knop „AAN”. Na het selecteren van de schaal drukt u nogmaals op de knop „AAN” om de alarmdrempel in te stellen. Nadat u de alarmdrempel hebt gewijzigd, bevestigt u de waarde door op de knop „AAN” te drukken. Ter bescherming tegen onbedoelde wijzigingen moet de actie worden bevestigd door nogmaals op de knop „AAN” te drukken. Om de wijziging te annuleren, drukt u op de knop „SELECT MATERIAL”. Alarmdrempels worden opgeslagen in het geheugen, zelfs als de batterijen zijn verwijderd. Als de optie „Fabrieksinstellingen” (Werkseinstellungen) is geselecteerd, worden alle wijzigingen vervangen door de fabrieksinstellingen.

PCE

8. Taalkeuze

De software is zo ontworpen dat de gebruiker kan kiezen tussen verschillende talen. De taal wordt gewijzigd vanuit het menu. Om het taalkeuzemenu te openen, selecteert u het item Taal in het bedieningsmenu en bevestigt u door op „AAN” te drukken. Selecteer de taal en bevestig door op „AAN” te drukken. Naar bescherming tegen onbedoelde veranderingen, is het noodzakelijk om de actie te bevestigen. Om de wijziging te bevestigen, druk nogmaals op de knop „ON” en druk op „SELECT MATERIAL” om te annuleren. Taalinstellingen worden opgeslagen in het geheugen, zelfs als de batterijen zijn verwijderd.

9. Herstel naar fabrieksinstellingen

Fabrieksreset zal alle wijzigingen van de alarmdrempels ongedaan maken. Om de fabrieksinstellingen te herstellen, selecteert u het item „Fabrieksinstellingen” (Werkseinstellungen) in het menu en bevestigt u door op de knop „AAN” te drukken. Ter bescherming tegen onbedoelde wijzigingen moet de actie worden bevestigd. Om de wijziging te bevestigen, druk nogmaals op de knop „AAN” en druk op „SELECT MATERIAL” om te annuleren.

10. Stroomvoorziening

De PCE-PM 3 hygrometer wordt gevoed door twee AA-batterijen. U kunt ofwel wegwerpbare of oplaadbare batterijen gebruiken. De batterijstatus geeft het laadniveau van de batterij aan. Als een leeg batterijpictogram wordt weergegeven, vervangt u de batterijen. Batterijen moeten worden vervangen door een nieuwe set batterijen van dezelfde soort. Gebruik geen oplaadbare batterij in combinatie met een wegwerpbatterij of een gedeeltelijk lege batterij met een volle batterij.

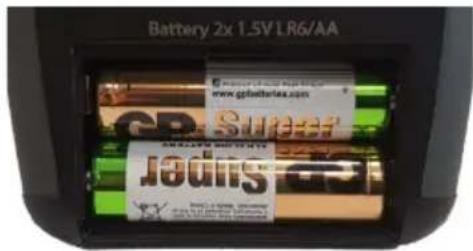

De onderstaande afbeelding toont de locatie van de batterijen in het batterijvak.

Battery 2x 1.5V LR6/AA Super Super www.gdbdbias.com SUPER Bened 3 Series, 200mm Power: 4kW Power: 1.5V
