HPS-200W - Schuurmachine Gamma - Gratis gebruiksaanwijzing en handleiding

Producttype	Handschuurmachine
Model	HPS-200W
Artikelnummer	255487
Vermogen	200 W
Voedingsspanning	230-240 V ~ 50 Hz
Isolatieklasse	Klasse II
Onbelaste snelheid	15 000 t/min
Afmetingen van de zool	140 x 98 mm
Perforatie van de zool	6 gaten (universeel, compatibel met Bosch)
Geluidsdrukniveau	71 dB(A) (tolerantie K=3 dB)
Geluidsvermogensniveau	82 dB(A) (tolerantie K=3 dB)
Trillingen (totale waarde)	1,23 m/s² (tolerantie K=1,5 m/s²)
Gewicht (geschat)	1,5 kg
Garantie	3 jaar (behalve normale slijtage, overbelasting, verwaarlozing)
Hoofdfuncties	Droogschuren, geïntegreerde stofafzuiging
Type bevestiging van schuurmiddelen	Klittenband (zelfklevend)
Capaciteit van de stofbox	Leegmaken bij 35% vulling
Onderhoud en reiniging	Reinigen met een vochtige doek, niet smeren, regelmatig de stofbox legen
Veiligheid	Aan/uit-schakelaar, bescherming tegen onbedoeld starten, isolatieklasse II
Reserveonderdelen en repareerbaarheid	Reparaties uitsluitend door gekwalificeerd personeel met originele onderdelen
Algemene informatie	Huishoudelijk gebruik, niet gebruiken in de regen, draag beschermende uitrusting

Veelgestelde vragen - HPS-200W Gamma

Wat is het vermogen van de schuurmachine HPS-200W?

De schuurmachine HPS-200W heeft een vermogen van 200 W, geschikt voor huishoudelijk gebruik en klussen.

Welk type schuurpapier kan ik gebruiken?

Gebruik schuurpapier met klittenbandbevestiging en 6 gaten voor optimale afzuiging. De zool is compatibel met universele vellen, inclusief die van Bosch.

Hoe leeg ik de stofbox?

Maak de stofbox leeg wanneer deze voor 35% of meer gevuld is. Om hem te legen, houd het apparaat boven een prullenbak, druk op de ontgrendelingsknoppen aan de uiteinden, verwijder het deksel, leeg en monteer weer.

Wat is het geluidsniveau van deze schuurmachine?

Het geluidsdrukniveau is 71 dB(A) en het geluidsvermogensniveau is 82 dB(A). Draag gehoorbescherming.

Kan ik deze schuurmachine op metaal gebruiken?

Ja, het kan worden gebruikt op metaal (staal, roestvrij staal, aluminium) met de juiste korrel. Raadpleeg de korreltabel in de handleiding om het juiste schuurmiddel te kiezen.

Hoe lang is de garantie?

De garantie is 3 jaar vanaf de aankoopdatum, dekking van materiaal- of fabricagefouten. Het dekt geen normale slijtage, overbelasting of verwaarlozing.

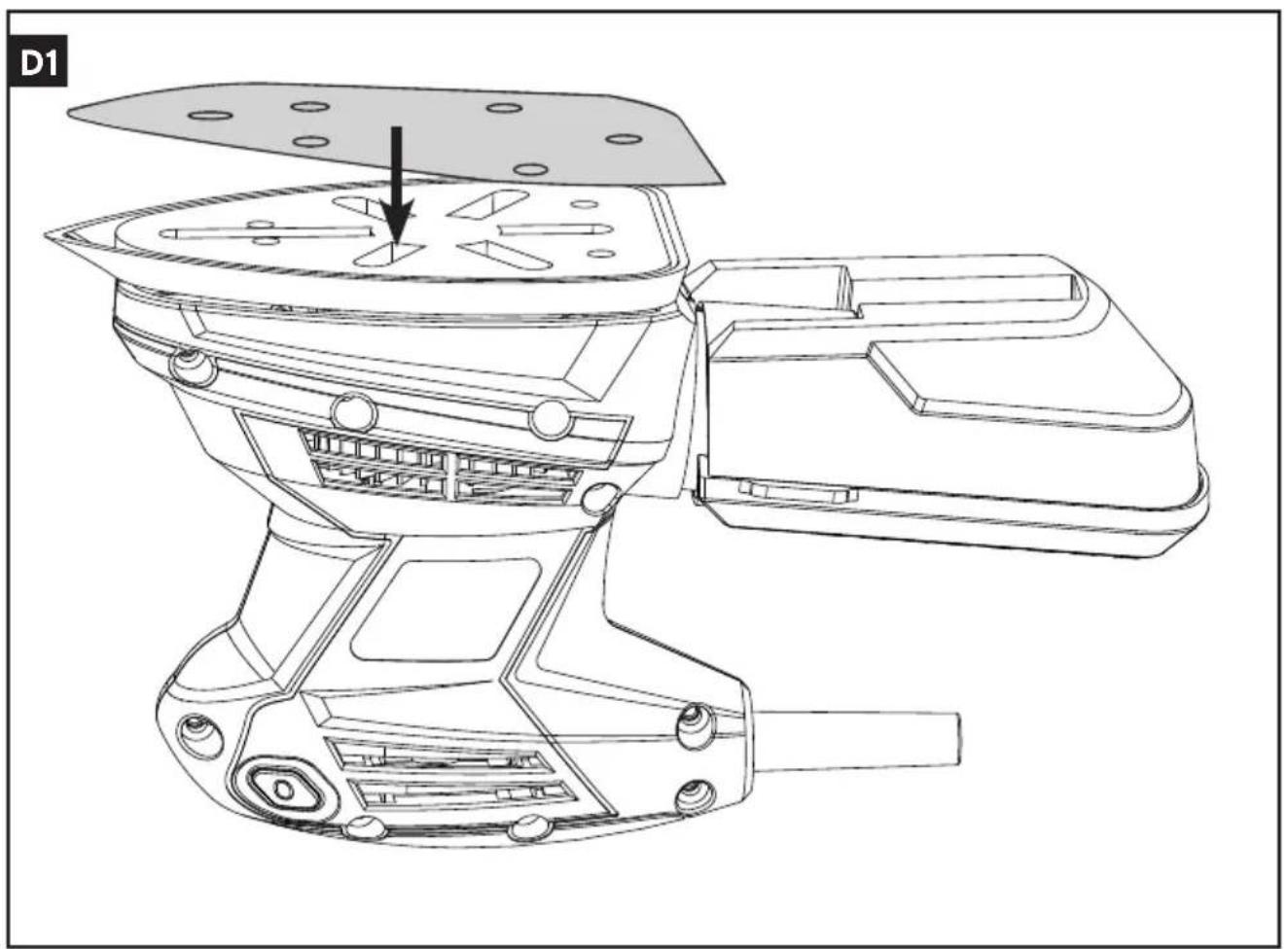

Hoe vervang ik het schuurpapier?

Haal altijd de stekker uit het stopcontact voordat u het schuurpapier vervangt. Verwijder de oude door een hoek vast te pakken, reinig de zool met een kwast, bevestig dan het nieuwe vel door stevig over het hele klittenbandoppervlak te drukken.

Is deze schuurmachine geschikt voor nat schuren?

Nee, deze schuurmachine is niet ontworpen voor nat schuren. Het is uitsluitend bedoeld voor droog schuren.

Wat is het toerental?

Het onbelaste toerental is 15 000 t/min. Dit toerental is vast (geen variator).

Waar kan ik reserveonderdelen vinden?

Reparaties moeten worden uitgevoerd door gekwalificeerd personeel met originele onderdelen. Neem contact op met het verkooppunt of een erkend servicecentrum.

GEBRUIKSAANWIJZING HPS-200W Gamma

NL - Originele gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig voordat je het product in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

1 ONDERDELEN 3

2 INTRODUCTIE 6

3 VEILIGHEID 6

3.1 Algemene veiligheid 7

3.2 Veiligheid van personen 7

3.3 Veiligheid op de werkplek 8

3.4 Veiligheid van machines 8

3.5 Berg de machine veilig op. 9

3.6 Elektrische veiligheid 9

3.7 Veiligheid van schuurmachines 10

3.8 Trillingsgevaar 10

4 BEDIENING 11

4.1 Toepassingsadvies 11

4.2 Stofopvang 11

4.3 Schuurpapier 11

4.4 Schuren 12

5 ONDERHOUD 12

6 SPECIFICATIES 13

6.1 Geluids- en trillingsgegevens 13

6.2 Geluidsdruk / geluidsvermogen 13

6.3 Vibratie informatie 13

| Ingeschakeld
0 Uitgeschakeld

Symboles

I Activé
0 Désactivé

Bedankt voor de aanschaf van deze machine. Voordat je deze machine in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om de machine op de juiste wijze te kunnen

gebruiken.

De meest recente versie van deze gebruiksaanwijzing staat op onze website.

Zorg ervoor dat je met de bedienings-organen van de machine vertrouwd bent en de machine op correcte wijze kunt gebruiken.

Een verkeerd gebruik van de machine kan ernstige verwondingen veroorzaken. Denk steeds aan je eigen veiligheid en aan die van anderen.

Deze machine is enkel geschikt voor particulier gebruik in en rond het huis, ten behoeve van het schuren van droog hout, kunststof, plamuur en geverfde oppervlakken. Deze machine is niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvul-dig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

Milieu

Om transportbeschadiging te voorkomen, is de machine in een stevige verpakking geleverd.

De verpakking is zo veel als mogelijk gemaakt van gerecycled en te recyclen (te scheiden) materiaal.

Maak ook zelf gebruik van de mogelijkheid om de verpakking weer te recyclen door deze gescheiden af te voeren.

3 VEILIGHEID

Draag beschermende werk- handschoenen tijdens het gebruik van deze machine.

Draag gehoorbescherming, een mondkapje en een veiligheidsbril tijdens het gebruik van deze machine.

Gebruik de machine niet bij regen of in een vochtige, natte omgeving. De machine 's nachts niet buiten laten staan.

Raak het snoer niet aan als het beschadigd is. Trek dan de stekker uit de wandcontactdoos.

Schakel na gebruik altijd de machine uit en haal de stekker uit de wandcontactdoos. Voordat je de machine reinigt of repareert moet je ook de stekker uit de wandcontactdoos halen. Als de voedings-kabel of de verlengkabel beschadigd raakt tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroom-toevoer niet is onderbroken.

Bewaar altijd een veilige afstand tussen de machine en andere personen (met name kinderen) of dieren.

Deze machine voldoet aan elektrische veiligheidsklasse II.

Maximaal onbelast gegeven vermogen van de machine in werking.

Benodigde netspanning waarop de machine dient te worden aangesloten.

CE verklaring, de machine voldoet aan de Europese wetgeving op het gebied van veiligheid, gezondheid en milieu.

De machine mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.

3.1 Algemene veiligheid

• Gebruik de machine uitsluitend conform de gebruiksdoeleinden vermeld in deze gebruiksaanwijzing.
• Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
• Het gebruik van de machine voor afwijkende toepassingen, waarvan men kan verwachten dat de machine deze niet kan uitvoeren, kan leiden tot gevaarlijke situaties.
• Volg, bij het verwerken van materialen, altijd de gebruiksaanwijzing voor de verwerking van het betreffende materiaal.
• Deze machine voldoet aan de geldende wettelijke veiligheidsvoorschriften.
• Reparaties mogen alleen uitgevoerd worden door een erkend vakkundig servicebedrijf of vakman en met originele onderdelen; dit om ongevallen te voorkomen.

3.2 Veiligheid van personen

Draag geschikte werkkleding.

• Draag geen los zittende kleding of sie-raden en bindt lang haar in een staart; deze kunnen in de bewegende delen van de machine terechtkomen.

• Bij het werken in de open lucht zijn rubberen werkschoenen met profielzolen aan te bevelen.

• Draag altijd een veiligheidsbril en werkhandschoenen om de kans op eventueel letsel te verminderen.

• Draag indien nodig veiligheidsschoenen.
• Voorkom gehoorbeschadiging door gehoorbescherming te dragen, indien het geluidsdrukniveau op de werkplek de 85 dB (A) overschrijdt.
• Gebruik een stofmasker bij werkzaamheden waarbij veel stof vrijkomt.

Houd andere personen uit de buurt.

• Laat andere personen (zoals kinderen) niet aan de machine of aan het snoer komen; houd hen weg van het werkgebied.
• Kinderen onder de 16 jaar en mensen met een lichamelijke of verstandelijke beperking die niet in staat zijn de machine te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen deze machine niet gebruiken.
• Personen die onder invloed zijn van alcohol of andere verdovende middelen mogen dit apparaat niet gebruiken.

Vermijd een abnormale lichaamshouding.

• Zorg ervoor dat je tijdens de werkzaamheden altijd stevig en goed in evenwicht staat.
• Wanneer je een hulpmiddel zoals een trap of ladder gebruikt om hoger te kunnen werken, zorg dan dat het stevig staat en niet om kan vallen. Houd ook de veiligheidsvoorschriften van de ladder aan.
• Houd de machine altijd (ook tijdens het aan-/ en uitzetten) op een veilige afstand van jouw lichaam.

Wees steeds opmerkzaam.

• Houd je ogen steeds op het werk gericht en ga met verstand te werk.
• Gebruik de machine niet als je niet geconcentreerd bent.
• Laat je niet afleiden en let altijd goed op waar je mee bezig bent. Gebruik de machine nooit als je moe bent, als je

jezelf niet goed voelt of als je onder invloed bent van alcohol, medicijnen of verdovende middelen.

3.3 Veiligheid op de werkplek

Zorg voor een veilige werkplek.

• Zorg dat het werkgebied altijd goed opgeruimd is, dit vermindert de kans op ongevallen.
• De machine nooit gebruiken in afgesloten of slecht geventileerde ruimten en in aanwezigheid van gas, ontvlambare of explosieve (vloei)stoffen en poeders.
• De machine uitsluitend overdag bij goed licht of met een overeenkomstige kunstmatige verlichting gebruiken.
• Binnen het werkgebied is de gebruiker verantwoordelijk voor eventuele schade bij derden veroorzaakt door het gebruik van de machine.

Klem het werkstuk vast.

- Gebruik spanelementen of een bank-schroef om het werkstuk vast te klem-men; dit is veiliger dan klemmen met de hand, bovendien heb je dan beide handen vrij om te werken.

3.4 Veiligheid van machines

Visuele controle voor gebruik.

• Deze machine voldoet aan de veiligheidsvoorschriften die wettelijk van toepassing zijn.
• Controleer vóór en na gebruik altijd of de machine goed functioneert en of er geen delen defect zijn. Raadpleeg in geval van twijfel een erkend servicebedrijf.
• Alle accessoires dienen correct gemonteerd te zijn om het goed functioneren van de machine te waarborgen. Laat beschadigde accessoires vervangen of repareren door een erkend servicebedrijf.
• Gebruik de accessoires niet als deze in slechte staat verkeren.

• De machine niet gebruiken als de veiligheidsvoorzieningen zijn beschadigd, versleten zijn, ontbreken of verkeerd geplaatst zijn.

• Gebruik de machine nooit als de aan-/uitschakelaar niet goed functioneert.

• Stop de machine onmiddellijk wanneer deze abnormaal trilt en controleer deze om te achterhalen wat de oorzaak is.
• Gebruik de machine nooit wanneer het snoer beschadigd is.
• Na ieder gebruik moet je de machine schoonmaken en onderhoud plegen op de accessoires.

Ongewenste bediening.

• Vermijd ongewenste bediening of het per ongeluk inschakelen van de machine.
• De machine niet gebruiken als de aan-/uitschakelaar niet functioneert.
• Draag een op het lichtnet aangesloten apparaat nooit met de vinger aan de schakelaar.
• Zet bij stroomuitval de machine in de UIT-stand en trek de stekker uit de wandcontactdoos. Hiermee voorkom je dat de machine bij herstel van de stroomvoorziening opnieuw ongewenst inschakelt zonder toezicht.
• Gebruik nooit de stekker voor het in-/en uitschakelen van de machine maar altijd de aan-/uitschakelaar.
• Controleer of de machine is uitgeschakeld voordat je deze op de stroomvoorziening aansluit, vastpakt of draagt.

Onderhoud de machine zorgvuldig.

• Houd de machine schoon om beter en veiliger te kunnen werken.
• Voorkom schade die kan ontstaan door de machine in contact te laten komen met schroeven, spijkers en andere voorwerpen in jouw werkstuk.
• Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.
• Controleer regelmatig het (verleng) snoer en de stekker en laat deze bij beschadiging door een erkende vakman vervangen.
• Houd de handgreep droog en vrij van olie en vet. Glibberige handgrepen kunnen leiden tot ongelukken.

Houd rekening met omgevingsinvloeden.

• Stel de machine niet bloot aan regen.
• Gebruik de machine niet in een vochtige of natte omgeving.
• Zorg voor goede omgevingsverlichting. Gebruik het apparaat uitsluitend bij goed licht overdag of met een overeenkomstige kunstmatige verlichting.
• Gebruik de machine niet in de buurt van brandbare materialen, vloeistoffen of gassen.

Overbelast de machine niet.

• De machine werkt beter en veiliger binnen het aangegeven bereik.
• Dek de machine nooit af en houd de luchtroosters vrij.
• Druk niet met te grote kracht op de machine.

Gebruik de juiste accessoires.

• Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine betekenen.
• Gebruik de machine alleen voor werkzaamheden waarvoor die bestemd is.
• Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.

3.5 Berg de machine veilig op.

• Wanneer de machine niet in gebruik is moet dit in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
• Bewaar de machine niet op plaatsen waar de temperatuur boven de 50°C kan uitkomen.
• Voordat je de machine wegzet, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen.

Reparaties.

• Reparaties mogen alleen uitgevoerd worden door een vakkundig erkend servicebedrijf of vakman en met originele onderdelen; dit om ongevallen te voorkomen.
• Probeer nooit zelf de machine te openen of repareren.

3.6 Elektrische veiligheid

Voeding

- Controleer het voltage, dat vermeld staat op de machine, Het voltage moet overeenkomen met de aanwezige netspanning waarop je de machine aansluit.

Gebruik het netsnoer niet verkeerd.

• Draag de machine nooit aan het snoer.
• Gebruik het snoer nooit om de stekker uit de wandcontactdoos te trekken.
• Bescherm het snoer tegen hitte, olie en scherpe randen.
• Houd het snoer altijd verwijderd van de bewegende delen van de machine.
• Indien het snoer beschadigd is mag dit alleen vervangen worden door een erkend servicebedrijf of vakman.

Voorkom een elektrische schok.

• Vermijd tijdens het gebruik van de machine lichaamscontact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.
• Wanneer de machine buitenshuis wordt gebruikt, moet dit worden aangesloten op een aardlekschakelaar met maximaal 30 mA uitschakelstroom.
• Voer de kabel altijd achterwaarts van de machine weg.

Trek de stekker uit de wandcontactdoos:

• Als de machine niet in gebruik is.
• Tijdens onderhoud.
• Tijdens het verwisselen van accessoires.
• Wanneer je per ongeluk het snoer of het verlengsnoer hebt beschadigd. Raak de beschadigde stroomkabel niet aan!
• In geval van een elektrische of mechanische storing.

Bij gebruik van een verlengsnoer.

- Gebruik een goedgekeurde verlengsnoer tot maximaal 50 meter voor buitengebruik van het type H05VV-F, H05RN-F of H07RN-F, met een diameter van minimaal 2 x 1,5 mm ^2 voor lengtes t/m 25 meter en minimaal 2x 2,5 mm ^2 voor

lengtes van 25 t/m 50 meter. Lees altijd de aanwijzingen op de verlengsnoer. Raadpleeg zo nodig een elektricien. Rol verlengsnoeren altijd volledig uit voordat je ze gebruikt.

3.7 Veiligheid van schuurmachines

• Beweeg de machine alleen ingeschakeld naar het werkstuk. Schakel de machine pas uit nadat deze van het werkstuk is opgetild.
• Gebruik geen versleten, gescheurd of ernstig beschadigd schuurpapier.
• Raak de bewegende schuurzool niet aan.
• Bij het schuren kunnen wegvliegende vonken ontstaan. Werk daarom niet in de buurt van brandbare materialen of personen zonder beschermende kleding.
• Stof van het schuren van hout of lichte metalen kan schadelijk zijn voor de gezondheid, brandbaar of explosief zijn. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn.
• Voorkom brand door oververhitting van schuurmateriaal. Leeg daarom tijdens het schuren regelmatig de stofbox.
• Schuur geen werkstukken waarin magnesium is verwerkt.
• Bij het schuren van geverfde materialen moet je onderstaande regels aanhouden:
• Gebruik de schuurmachine nooit zonder aangesloten stofbox op de stofbox aan-sluiting.
• Verwijder stof en ander afval op een gezonde en milieuverantwoorde wijze.
• Loodhoudende verf heeft een nadelig effect op de gezondheid. Wanneer je loodhoudende verf schuurt, houd je dan aan de volgende maatregel:
• Alle personen in de werkruimte moeten een masker dragen dat tegen stof en damp van loodverf beschermt.
• Schuur geen asbesthoudend materiaal, gasbeton of gipsplaat.
• Kinderen mogen zich niet in de wer-

kruimte begeven.

• Eten, drinken en roken op de werkvloer is niet toegestaan.
• Deze machine is niet geschikt voor het schuren met water.

3.8 Trillingsgevaar

VOORZICHTIG!

Gevaar voor verwondingen door trilling!

Vooral bij personen met bloedsomloop-stoornissen kan het door trilling tot aantasting van bloedvaten of aders komen. Bij volgende symptomen onderbreek je onmiddellijk het werk en raadpleeg je een arts: inslapen van lichaamsdelen, gevoelsverlies, jeuk, pijn, steken, veranderingen van huidskleur.

De in de technische gegevens vermelde trillingswaarde vertegenwoordigt de hoofdzakelijke toepassingen van het apparaat. De effectief tijdens het gebruik aanwezige trilling kan op basis van volgende factoren hiervan afwijken:

• Niet-reglementair voorgeschreven gebruik;
• Ongeschikt inzetgereedschap;
• Ongeschikt materiaal;
• Onvoldoende onderhoud.

Je kunt de gevaren duidelijk verminderen als je jezelf aan volgende aanwijzingen houdt:

• Onderhoud het apparaat in overeenstemming met de in de gebruiksaanwijzing vermelde instructies.
• Vermijd het werken bij lage temperatuur.
• Houd jouw lichaam en in het bijzonder de handen bij koud weer warm.
• Houd regelmatig pauze en beweeg daarbij de handen om de doorbloeding te stimuleren.

4 BEDIENING

4.1 Toepassingsadvies

• Gebruik de schuurmachine niet zonder voorziening voor stofopvang.
• Stof die ontstaat tijdens het schuren van materialen zoals loodhoudende verf, metaal en houtsoorten zoals eiken- en beukenhout kunnen schadelijk zijn voor de gezondheid. Aangeraden wordt dat gebruikers en omstanders, tijdens het schuren, een stofmasker met filter- klasse P2 dragen. Maak altijd gebruik van stofopvang voorzieningen van de machine en zorg voor goed geventileerde werkruimte. Dit om allergische reacties en / of ziektes van de ademwegen te voorkomen.

- Let op! Het gebruik van de stofafvoer werkt uitsluitend in combinatie met ge-perforeerd schuurpapier. Afgeschuurd materiaal wordt slechts gedeeltelijk opgevangen. Een deel van het stof blijft achter op het werkstuk.

4.2 Stofopvang

Stofbox

| fig. C1 / C2 / C3

• Sluit de stofbox ② aan op de opening aan de achterzijde van de schuurmachine.
• Tijdens het schuren wordt nu het afgeschuurd materiaal grotendeels opgevangen. Een te volle stofbox kan zorgen voor mindere schuurprestaties.
• Leeg de stofbox ② wanneer deze voor 35% of meer gevuld is.

• Maak de stofbox ② regelmatig leeg als volgt:

• Houd de machine met de stofbox ② naar beneden boven een geschikte afvalopvang.

• Trek de stofbox 2 los.
• Verwijder de afdekkap 2b van de onderkant 2a van de stofbox 2.
• Klop de stofbox leeg.
• Plaats de afdekkap 2b weer terug.
• Schuif de stofbox weer op de machine.

4.3 Schuurpapier

Schuurpapier aanbrengen en vervangen

| fig. D1 ,

- Trek altijd eerst de stekker uit de wandcontactdoos voordat je het schuurpapier aanbrengt of verwisselt.

- Verwijder voor het wisselen van schuurpapier eventueel vuil en stof van de schuurzool ③ met een kwast.

- Let op! Zorg ervoor dat de perforatie van het schuurpapier overeenkomt met de openingen in de schuurzool ③, zodat de stofafzuiging optimaal werkt. Fig. D2 toont de tekening (1:1) waar het schuurpapier aan moet voldoen. Maak bij aankoop van nieuw schuurpapier gebruik van deze tekening om te kunnen bepalen of het zal passen.

- De schuurzool ③ is voorzien van klit-weefsel, zodat je het schuurpapier met klithechting snel en eenvoudig kunt bevestigen.

- Klop het klitweefsel van de schuurzool ③ voor het aanbrengen van het schuurvel uit, om een optimale hechting mogelijk te maken.

- Laat het schuurvel aan één zijde van de schuurzool goed aansluiten, leg het schuurvel vervolgens op de schuurzool en zet het papier vast door het aan te drukken.

- Als je het schuurvel wilt verwijderen, pak je het aan een punt vast en trek je het van de schuurzool los.

Keuze type schuurpapier

Gebruik de juiste korrelgrootte voor de juiste klus:

De aangegeven korrelgroottes zijn minimum en maximum. Afhankelijk van de aard van het schuurwerk en de grootte van oneffenheden kun je tussenliggende waarden gebruiken.

MATERIAAL KORRELGROOTTE

	GROFSCHUREN	FIJNSCHUREN
Schilderwerk 40 - 60 180 - 320
Zacht hout 40 - 60 240
Hardhout 40 - 60 180
Fineer 240 320
Aluminium 80 240
Staal 60 240
Roestvrij staal 120 240

• Maak gebruik van de informatie op de verpakking van het schuurpapier. Er zijn verschillende soorten schuurpapier voor verschillende toepassingen.
• Sommige materialen zoals plamuur en diverse verfsoorten blijven aan het schuurpapier plakken. Maak het schuurvel dan ook regelmatig schoon voor een beter schuurresultaat.
• Probeer altijd eerst een klein stukje voordat je een heel oppervlak bewerkt.

4.4 Schuren

| fig. B / D

• Breng het schuurpapier van de benodigde korrelgrootte aan.
• Steek de stekker van de machine in de wandcontactdoos.
• Houd de machine zo vast dat je de beweging van de machine goed kunt sturen.

• Zorg ervoor dat je de ventilatieopeningen van de machine niet afdekt om oververhitting van de motor te voorkomen.

• Duw de aan-/uitschakelaar 1 in aan de zijde die is gemarkeerd met (I) om de machine in te schakelen. Om de machine weer uit te schakelen duw je de aan-/uitschakelaar 1 in aan de zijde die is gemarkeerd met (0).

• Schakel de machine eerst in en laat deze op snelheid komen voordat je deze op het werkstuk plaatst.
• Beweeg met een gelijkmatige beweging de ingeschakelde machine over het werkstuk. Oefen hierbij niet te veel druk uit. Laat de machine het werk uitvoeren. Overmatige druk leidt tot snelle slijtage van het schuurpapier, de schuurzool 3 en de machine.
• Let op dat je de stofbox ② leegt wanneer deze voor 35% of meer gevuld is. Een te volle stofbox zorgt voor mindere schuurprestaties.

5 ONDERHOUD

Smering

- De machine heeft geen smering nodig.

Houd de machine en het snoer schoon

• Reinig de machine door deze met een licht vochtige doek af te nemen.
  Gebruik hiervoor uitsluitend niet-bijtende schoonmaakmiddelen.
• Sommige reinigings- en oplosmiddelen kunnen echter de kunststof onderdelen aantasten; deze producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.

Houd de ventilatieopeningen schoon

• Probeer nooit de ventilatieopeningen schoon te maken door puntige voor-werpen door de openingen te steken.
• Reinig regelmatig de ventilatieopeningen om verstopping te voorkomen.
• Wanneer de machine te heet wordt, kan dit duiden op verstopte ventilatie-openingen.

Stofopvang

- Wanneer er geen stof wordt afgezuigd of de schuurprestaties verminderen aanzienlijk dan is de stofbox te vol. Leeg deze dan.

Overmatig vonken, reparaties.

- Overmatig vonken duidt meestal op versleten koolborstels. Laat het vervangen van de koolborstels en andere reparaties alleen uitvoeren door een vakkundig bedrijf.

6 SPECIFICATIES

Type HPS-200W
	Art. nr. 255487
	Voltage	230-240 V ~ 50 Hz
[DAHS]	Elektrische veilig-heidsklasse	Klasse II
	Vermogen 200 W
[HS38]	Zool: zie Fig D2	140 x 98 mm (met klithech-ting)
[GBTD]	Perforatie: zie Fig D2	5/6 gaten (Universeel. Zelfde type schuurpapier dat geschikt is voor o.a Bosch machines)
	Toerental/min. 15000
	Trilfrequentie	1,23 m/s^2
	Tolerantie	K = 1,5 m/s^2
	L _PA (geluidsdruk)	71 dB(A)
	Tolerantie	K = 3 dB (A)
	L _WA (geluidsvermogen)	82 dB(A)
	Tolerantie	K = 3 dB (A)
[54XX]	Gewicht 1,2 kg

6.1 Geluids- en trillingsgegevens

De lawaai en trillingswaarden worden vastgesteld in overeenstemming met EN 62841-1 en EN 62841-2.

6.2 Geluidsdruk / geluidsvermogen

Een gewogen geluidsdruk

van: 71 dB (A)

Meetonzekerheidswaarde: Kpa = 3,0 dB (A)

Een gewogen geluids-

vermogen van: 82 dB (A)

Meetonzekerheidswaarde: Kwa = 3,0 dB (A)

Draag gehoorbescherming!

6.3 Vibratie informatie

Trillingen totaalwaarden (triax vectorsom) bepaald volgens EN 62841.

Trillingsemissiewaarde a_h=1,23 m/s^2

Meetonzekerheidswaarde: K = 1,5 m/s²

6.4 WAARSCHUWING!

Draag bij het werken gehoorbescherming en beschermende kleding op maat.

De opgegeven trillingsintensiteitswaarde is door middel van een genormeerde testmethode gemeten en kan worden gebruikt om elektrische apparaten met elkaar te vergelijken. De opgegeven trillingsintensiteitswaarde kan ook voor een inleidende beoordeling van de blootstelling worden gebruikt.

Let op!

De aangegeven afgifte van trillingen wordt vastgesteld aan de hand van een genormeerde meetmethode en dient ter vergelijking van het apparaat met andere merken. De aangegeven afgifte van trillingen kan ook dienen voor het inschatten van het voornoemde risico. De daadwerkelijke afgifte van trillingen tijdens het gebruik van het apparaat kan

afwijken van de aangegeven afgifte van trillingen, afhankelijk van het gebruik van het apparaat. Op basis van het geschatte risico onder realistische omstandigheden dienen adequate beschermingsmaatregelen te worden getroffen, om de gebruiker te beschermen. (Houd daarnaast rekening met de belastingsduur van alle werkcycli, zoals bijv. het nalopen en het vrijlopen van het apparaat).

Beperk de productie van lawaai en trillingen tot het minimum!

• Gebruik uitsluitend apparaten die in goede staat verkeren.
• Reinig het apparaat regelmatig.
• Pas je werkwijze aan ten behoeve van het apparaat.
  • Overbelast het apparaat niet.
• Plan de werkzaamheden over meerdere dagen bij het gebruik van apparaten met hoge vibratiewaarden
• Schakel het apparaat uit, wanneer het niet wordt gebruikt.

7 GARANTIE

Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik (zoals het schuren van gipsplaat) is van deze garantie uitgesloten. Om voor garantie in aanmerking te komen moet je jouw kassabon te bewaren. De leverancier behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gebruiker.

8 CE CONFORMITEITS- VERKLARING

Intergamma B.V., verklaart hiermee dat het hierna vermelde product voldoet aan de onderstaande richtlijnen:

Product: GAMMA

HPS-200W

Handpalmschuurmachine

2006/42/EG (machinerichtlijn),

2011/65/EU (RoHS),

2014/30/EU (EMC-richtlijn) en

93/68/EG (CE-markeringsrichtlijn)

en in overeenstemming is met de normen

EN 62841-1:2015+AC:2015

EN 62841-2-4:2014+AC:2015

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1:2021

EN 61000-3-3:2013+A1:2019

Leusden, march 2023

Namens Intergamma,

M. Pape

3830 AC Leusden Nederland

www.gamma.nl / www.gamma.be

2 INTRODUCTION
