GEBRUIKSAANWIJZING BS-900W Gamma

NL - Originele gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig voordat je het product in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

INHOUDSOPGAVE

1 ONDERDELEN 3
2 INTRODUCTIE 8
3 VEILIGHEID 8
3.1 Belangrijke veiligheidsvoorschriften voor schuurmachines 11
4 GEBRUIK 12
4.1 Toepassingsadvies 12
4.2 Schuren 13
5 ONDERHOUD 13
6 SPECIFICATIES 14
7 GARANTIE 14
8 CE CONFORMITEITS- VERKLARING 14

TABLES DE MATIÈRES

1 COMPOSANTS 3
2 INTRODUCTION 15
3 SÉCURITÉ 15
3.1 Consignes de sécurité importantes pour les ponceuses 18
4 UTILISATION 19
4.1 Applications 19
4.2 Ponçage 20
5 ENTRETIEN 20
6 SPÉCIFICATIONS 21
7 GARANTIE 21
8 DÉCLARATION DE CONFORMITÉ CE 21

A 2 5 6 7 8 10 12

NL

1 ONDERDELEN

1. Snelheidsschakelaar
2. Vergrendelknop
3. Voorhandgreep
4. Antislip handgreep
5. Stofzak
6. Stofzakaansluiting
7. Centreerknop
8. Aan-/uitschakelaar
10. Klemhendel
11. Rollen
12. Schuurband
13. Rits stofzak

1 COMPOSANTS

FIG - Originele gebruiksaanwijzing / Mode d'emploi original

F 2 1 1 2

FIG - Originele gebruiksaanwijzing / Mode d'emploi original 6

Bedankt voor de aanschaf van deze machine. Voordat je deze machine in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om de machine op de

juiste wijze te kunnen gebruiken.

De meest recente versie van deze gebruiksaanwijzing staat op onze website.

Zorg ervoor dat je met de bedienings-organen van de machine vertrouwd bent en de machine op correcte wijze kunt gebruiken.

Een verkeerd gebruik van de machine kan ernstige verwondingen veroorzaken. Denk steeds aan je eigen veiligheid en aan die van anderen.

Deze machine is enkel geschikt voor particulier gebruik in en rond het huis, ten behoeve van het schuren van droog hout, kunststof, plamuur en geverfde oppervlakken. Deze machine is niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvul- dig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

Milieu

Om transportbeschadiging te voorkomen, is de machine in een stevige verpakking geleverd.

De verpakking is zo veel als mogelijk gemaakt van gerecycled en te recyclen (te scheiden) materiaal.

Maak ook zelf gebruik van de mogelijkheid om de verpakking weer te recyclen door deze gescheiden af te voeren.

3 VEILIGHEID

Let op! Gebruik de machine en de accessoires volgens deze veiligheids-voorschriften en alleen voor het doel waarvoor de machine bestemd is.

Draag beschermende hand- schoenen tijdens het gebruik van deze machine.

Draag een veiligheidsbril, gehoorbescherming en stofmasker tijdens het gebruik van deze machine.

Raak het snoer niet aan als het beschadigd raakt. Trek de stekker uit de wandcontactdoos.

Gebruik de machine niet bij regen of in een vochtige, natte omgeving. De machine 's nachts niet buiten laten staan.

Schakel na gebruik altijd de machine uit en haal de stekker uit de wandcontactdoos. Voordat je de machine reinigt of repareert moet je ook de stekker uit de wandcontactdoos trekken. Als de voedingskabel of de verlengkabel beschadigd raken tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroomtoevoer niet is onderbroken.

Altijd een veilige afstand bewaren tussen de machine en andere personen of dieren.

Dit apparaat voldoet aan elektrische veiligheidsklasse II. De machine is dubbel geïsoleerd.

Maximaal onbelast gegeven vermogen van de machine in werking.

Benodigde netspanning waarop de machine dient te worden aangesloten.

Maximaal aantal toeren per minuut die de machine onbelast in werking maakt.

CE verklaring, de machine voldoet aan de Europese wetgeving op het gebied van veiligheid, gezondheid en milieu.

De machine mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.

• Controleer het voltage, dat vermeld staat op de machine.
  • Houd het werkgebied op orde.
• Een wanordelijke werkomgeving vergroot de kans op ongelukken.
• Houd rekening met omgevingsinvloeden.
• Stel de machine niet bloot aan regen.
• Gebruik de machine niet in een vochtige of natte omgeving.
  • Zorg voor een goede verlichting.
• Gebruik de machine niet in de buurt van brandbare vloeistoffen of gassen.

• Voorkom een elektrische schok.

- Vermijd tijdens het gebruik van de machine lichaamscontact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.

- Wanneer je per ongeluk het snoer of het verlengsnoer hebt beschadigd, raak de stroomkabel dan niet aan!! Trek de stekker uit de wandcontactdoos.

- Wanneer de machine buitenshuis wordt gebruikt, moet deze worden aangesloten op een aardlekschakelaar met maximaal 30 mA uitschakelstroom.

- Voer de kabel altijd achterwaarts van de machine weg.

• Houd kinderen uit de buurt.
- Laat andere personen niet aan de machine of aan het snoer komen; houd hen weg van het werkgebied.
- Kinderen onder de 16 jaar en personen met een lichamelijke of verstandelijke beperking die niet in staat zijn de machine te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.

• Berg de machine veilig op.

• Wanneer de machine niet in gebruik is, moet deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
• Bewaar de machine niet op plaatsen waar de temperatuur boven de 50°C kan uitkomen.

- Werkonderbreking.

- Alvorens je de machine wegzet, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen.

• Overbelast de machine niet.

• De machine werkt beter en veiliger binnen het aangegeven vermogensbereik.
• Druk niet met te grote kracht op de machine.

- Gebruik de juiste machine en accessoires.

• Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine betekenen.
• Gebruik de machine alleen voor werkzaamheden waarvoor deze bestemd is.

• Draag geschikte werkkleding.

• Draag geen los zittende kleding of sieraden; deze kunnen door de bewegende onderdelen gegrepen worden.
• Bij het werken in de open lucht zijn rubberen werkhandschoenen en schoenen met profielzolen aan te bevelen.

- Gebruik beschermende middelen.

• Gebruik een stofmasker tijdens werkzaamheden waarbij veel stof vrijkomt.
• Draag altijd een veiligheidsbril, werkhandschoenen en gehoorbescherming.

- Draag zo nodig veiligheidsschoenen.

- Gebruik het snoer niet verkeerd.

- Draag de machine nooit aan het snoer.

- Gebruik het snoer nooit om de stekker uit de wandcontactdoos te trekken.

- Bescherm het snoer tegen hitte, olie en scherpe randen.

- Houd het snoer altijd verwijderd van de bewegende delen van de machine.

- Indien het snoer beschadigd is mag dit alleen vervangen worden door een erkende vakman.

• Klem het werkstuk vast.

- Gebruik spanelementen of een bankschroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heb je dan beide handen vrij om te werken.

• Zorg voor een veilige houding.

- Vermijd een abnormale lichaamshouding en zorg voor een stabiel evenwicht.

- Onderhoud de machine zorgvuldig.

- Houd de machine schoon om beter en veiliger te kunnen werken.

- Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in je werkstuk.

- Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.

- Controleer regelmatig het snoer en de stekker, en laat deze bij beschadiging door een erkende vakman vervangen.

- Controleer regelmatig het verlengsnoer en vervang het indien het beschadigd is.

- Houd de handgrepen droog en vrij van olie en vet.

- Trek de stekker uit de wandcontactdoos.

- Als de machine niet in gebruik is.

• Tijdens onderhoud.

- Tijdens het verwisselen van accessoires.

- Wanneer je per ongeluk het snoer of het verlengsnoer hebt beschadigd. Raak de beschadigde stroomkabel niet aan!!

• In geval van een elektrische of

• Voorkom het per ongeluk inschakelen.

- Draag een op het lichtnet aangesloten machine nooit met de vinger aan de schakelaar.

- Zorg ervoor dat, bij het aansluiten op het lichtnet, de schakelaar in de uitgeschakelde positie staat.

- Gebruik nooit de stekker voor het in- en uitschakelen van de machine. Vergeet ook niet bij stroomuitval de schakelaar in de uitstand te zetten.

- Bij gebruik van een verlengsnoer.

- Gebruik volledige uitgerolde en veilige verlengsnoeren met een minimale dwarsdoorsnede van 1mm² per draad.

- Gebruik buiten alleen hiervoor speciaal goedgekeurde verlengsnoeren.

- Wees steeds opmerkzaam.

- Houd je ogen steeds op het werk gericht.

• Ga met verstand te werk.

- Gebruik de machine niet als je niet geconcentreerd bent.

- Controleer de machine op beschadigingen.

- Controleer vóór gebruik altijd of de bewegende delen van de machine goed functioneren en of er geen onderdelen defect zijn.

- Alle onderdelen dienen correct gemonteerd te zijn om het goed functioneren van de machine te waarborgen.

- Onderdelen die beschadigd of defect zijn, dienen door een erkende vakman te worden gerepareerd of vervangen.

- Gebruik de machine nooit als de aan-/uitschakelaar niet goed functioneert.

- Gebruik de machine nooit wanneer het snoer beschadigd is.

- Zeer belangrijk!

- Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.

- Het gebruik van de machine voor afwijkende toepassingen, waarvan men kan verwachten dat de machine deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.

- Neem bij het monteren / gebruiken van schuurbanden altijd de instructies van de desbetreffende fabrikant in acht.

- Zorg voor een goede ondersteuning van je werkstuk.

- Stop de machine onmiddellijk wanneer deze abnormaal trilt en controleer deze om te achterhalen wat de oorzaak is.

- Laat reparaties alleen uitvoeren door een erkende vakman.

- Deze machine voldoet aan de van toepassing zijnde veiligheidsvoorschriften.

- Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele onderdelen; dit om ongevallen te voorkomen.

3.1 Belangrijke veiligheidsvoorschriften voor schuurmachines

• Beweeg de machine alleen ingeschakeld naar het werkstuk. Schakel de machine pas uit nadat deze van het werkstuk is opgetild.
• Gebruik geen versleten, gescheurde of ernstig beschadigde schuurbanden.
• Raak de bewegende schuurband niet aan.
• Bij het schuren kunnen wegvliegende vonken ontstaan. Werk daarom niet in de buurt van brandbare materialen of personen zonder beschermende kleding.

- Stof van het schuren van hout of lichte metalen kan schadelijk zijn voor de gezondheid, brandbaar of explosief zijn. Houd de werkomgeving altijd schoon omdat materiaal-mengsels bijzonder gevaarlijk zijn.

- Schuur geen werkstukken waarin magnesium is verwerkt.

- Bij het schuren van geverfde materialen moet je onderstaande regels in acht nemen:

- Sluit altijd de stofzak aan.

- Verwijder stof en ander afval op gezondheids- en milieuverantwoordelijke wijze.

- Loodhoudende verf heeft een nadelig effect op de gezondheid. Wanneer je loodhoudende verf schuurt, neem dan de volgende maatregelen in acht:

- Alle personen in de werkruimte moeten een masker dragen dat tegen loodverfstof en -damp beschermt.

- Schuur geen asbesthoudend materiaal, gasbeton of gipsplaat.

- Kinderen en zwangere vrouwen mogen zich niet in de werkruimte begeven.

- Eten, drinken en roken op de werkvloer is niet toegestaan.

- Deze machine is niet geschikt voor het schuren met water.

4 GEBRUIK

4.1 Toepassingsadvies

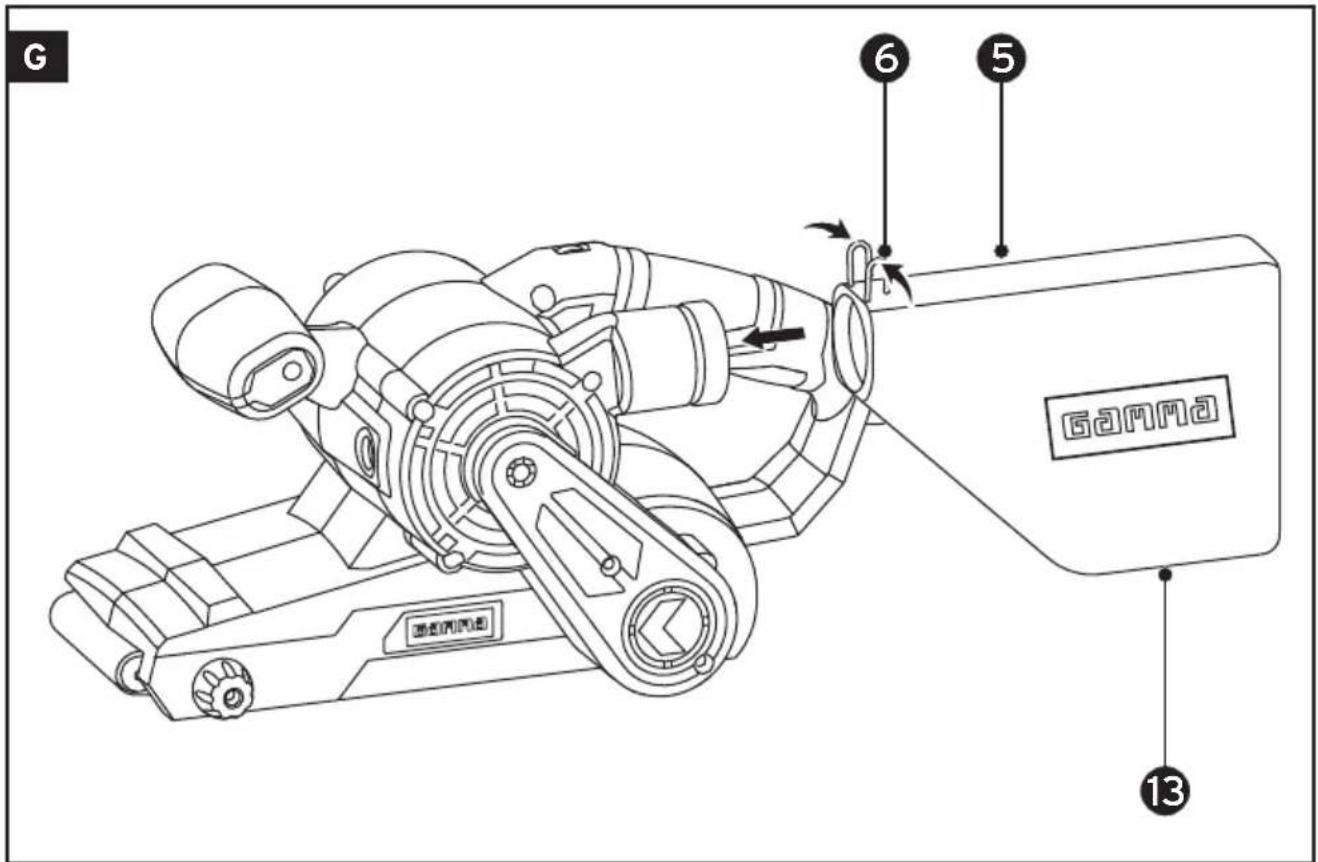

Stof opvangen

De machine is voorzien van een stofzak 5. Sluit deze altijd aan op de opening aan de zijkant van de schuurmachine. Het beste resultaat wordt bereikt als de stofzak niet voller zit dan ca. 35%. Maak de stofzak regelmatig leeg als volgt:

• Houd de machine met de stofzak naar beneden.
• Trek de stofzak aan de stofzakaansluiting ⑥ van de machine af.
• Leeg de stofzak op een geschikte plaats via de rits aan de achterzijde 13.
• Schuurstof kan heet zijn. Het kan spontaan of door vonken bij het schuren van metalen in brand vliegen. Vooral wanneer het stof is vermengd met resten lak, polyurethaan of andere chemische stoffen die na langdurige werkzaamheden heet zijn.
• Sluit de rits en schuif de stofzakaansluiting weer over de aansluiting.
• De machine heeft een grote schuurcapaciteit. Bij continu gebruik zal de stofzak iedere 5 minuten geleegd moeten worden.

Schuurband aanbrengen en vervangen

• Trek altijd eerst de stekker uit de wandcontactdoos voordat je de schuurband aanbrengt of verwisselt.
• Draai de klemhendel 10 geheel naar buiten. De schuurband is nu los en kan worden verwijderd.
• Breng de nieuwe schuurband aan.
• De richting van de pijl aan de binnenzijde van de schuurband en op de zijkant van de achterste rol moeten overeenkomen.
• Zorg ervoor dat de schuurband recht is aangebracht en zich in het midden van de rollen 11 bevindt.
• Duw de klemhendel 10 geheel terug.
• Til de machine op en schakel deze in.

De bandloop moet na inschakeling en tijdens het schuren gecentreerd worden. Draai daarvoor aan de centreerknop 7.

• Wanneer centreren niet lukt, kan dit aan de schuurband liggen. Vervang dan de schuurband.
• Gebruik de juiste korrelgrootte voor de juiste klus:

MATERIAAL KORRELGROOTTE

	GROFSCHUREN	FIJNSCHUREN
Schilderwerk 40 - 60 180 - 320
Zacht hout 40 - 60 240
Hardhout 40 - 60 180
Fineer 240 320
Aluminium	80 240
Staal	60 240
Roestvrij staal	120	240
Schuren van kleine oneffenhe- den	120	80

• De aangegeven korrelgroottes zijn indicatief. Afhankelijk van de aard van het schuurwerk kun je tussenliggende gradaties gebruiken.
• Maak gebruik van de informatie op de verpakking van het schuurpapier. Er zijn verschillende soorten schuurpapier voor verschillende toepassingen.
• Sommige materialen zoals plamuur en diverse verfsoorten blijven aan het schuurpapier plakken. Maak het schuurvel dan ook regelmatig schoon voor een beter resultaat.
• Probeer altijd eerst een klein stukje voordat je een heel oppervlak bewerkt.
• Schuurbanden die gebruikt zijn voor het schuren van metaal mag je niet meer voor andere doeleinden gebruiken.
• Bewaar schuurbanden alleen hangend. Geknikte schuurbanden zijn onbruikbaar.

4.2 Schuren

- Houd de machine vast met 2 handen, elke hand aan een van de handgrepen ③ en ④ zodat je de beweging van de machine goed kunt sturen.

- Zorg ervoor dat je de ventilatieroosters van de machine niet blokkeert om oververhitting van de motor te voorkomen.

- Je schakelt de machine in door de aan/uit-schakelaar 8 naar het handvat toe te drukken.

- Wanneer je de schakelaar loslaat, stopt de machine.

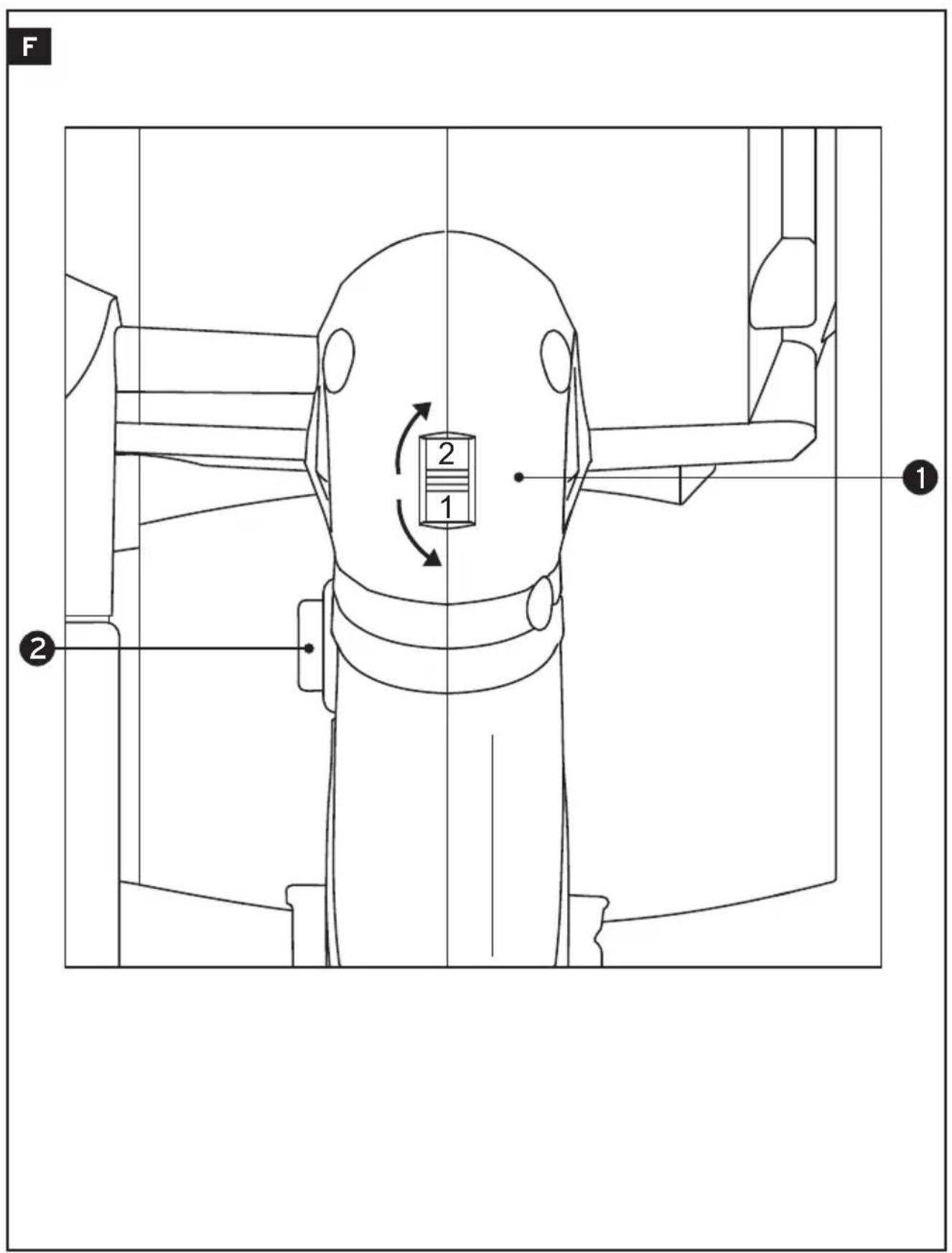

- Met de snelheidsregelaar 1 kun je de bandsnelheid instellen. Dit kan zowel vooraf als tijdens het draaien van de machine.

- De noodzakelijke bandsnelheid hangt af van het materiaal dat je schuurt. Stel dit proefondervindelijk vast.

- Hoe hoger de bandsnelheid, hoe groter de materiaalafname en hoe fijner de oppervlakte wordt geschuurd.

- Om de band continu te laten lopen kun je de aan-stand vergrendelen door bij een draaiende motor de vergrendel-knop 2 in te drukken.

- Door de aan-/uitschakelaar ⑧ nogmaals in te drukken en onmiddellijk weer los te laten deblokkeer je de vergrendeling en stopt de machine.

- Plaats de ingeschakelde machine op het te bewerken werkstuk.

- Beweeg met een gelijkmatige beweging de ingeschakelde machine over het werkstuk. Oefen hierbij niet te veel druk uit. Laat de machine met het eigen gewicht het werk uitvoeren. Overmatige druk leidt tot een minder glad oppervlak en een snelle slijtage van het schuurpapier, de zool en de machine.

- Werk in de richting van de houtnerf. Schuursporen dwars op de houtnerf leiden tot storende schuureffecten.

5 ONDERHOUD

Smering

- De machine heeft geen smering nodig.

Houd de machine en het snoer schoon.

- Sommige reinigings- en oplosmiddelen kunnen kunststof onderdelen aan-tasten; deze producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.

Houd de ventilatieroosters schoon.

• Probeer nooit de ventilatieroosters schoon te maken door puntige voorwerpen door de openingen te steken.
• Reinig regelmatig de ventilatieroosters en de stofzakaansluiting om verstopping te voorkomen.
• Verwijder vastzittend schuurstof met een kwast.
• Wanneer de machine te heet wordt, kan dit duiden op verstopte ventilatiegaten.

Stofopvang

- Wanneer er geen stof wordt afgezogen is de stofzak te vol. Leeg deze dan.

Overmatig vonken duidt meestal op versleten koolborstels.

- Laat de koolborstels altijd door een ter zake kundig vakman vervangen.

In geval van een elektrisch of mecha- nisch defect de machine ter controle aanbieden bij het verkoopadres.

Machine na afloop van de levensduur inleveren.

- Aan het eind van de levensduur moet je de machine inleveren bij een inza-melpunt. De machine mag niet bij het huisvuil worden weggegooid.

6 SPECIFICATIES

Type BS-900W

Onbelaste bandsnelheid

120 - 380 m/min

Trilfrequentie

10,6 m/s ^2 K = 1,5 m/s ^2

Tolerantie

L_PA (geluidsdruk) Tolerantie

92,3 dB(A) K = 3 dB (A)

L_WA (geluidsvermogen) Tolerantie

103,3 dB(A) K = 3 dB (A)

Gewicht 3,6 kg

7 GARANTIE

Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik (zoals het schuren van gipsplaat) is van deze garantie uitgesloten.

Om voor garantie in aanmerking te komen dien je jouw kassabon te bewaren. De leverancier behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gebruiker.

8 CE CONFORMITEITS- VERKLARING

Intergamma B.V. verklaart hierbij dat de bandschuurmachine BS-1010 voldoet aan de bepalingen van de richtlijnen:

2006/42/EG (machinerichtlijn), 2011/65/EU (RoHS), 2014/30/EU (EMC richtlijn) en 93/68/EG (CE marking)

en in overeenstemming is met de normen

EN 62841-1:2015

EN 62841-2-4:2014

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1:2021

EN 61000-3-3:2013+A1:2019+A2:2021

Leusden, maart 2024

90

M. Pape

GAMMA

Postbus 100, 3830 AC Leusden (NL)

www.gamma.nl / www.gamma.be

2 INTRODUCTION
