Producttype	Handschuurmachine
Merk	Gamma
Model	HS200W
Artikelnummer	603737
Vermogen	200 W
Spanning	230 V ~ 50 Hz
Isolatieklasse	II (dubbele isolatie)
Afmetingen van de zool	140 x 140 mm
Gewicht	1,2 kg
Onbelast toerental	15 000 tpm
Geluidsdrukniveau	71 dB(A)
Geluidsvermogensniveau	82 dB(A)
Trillingsniveau	1,23 m/s²
Aantal perforatiegaten	6 (universeel, compatibel met Bosch)
Afzuigsysteem	Geïntegreerde stofbak
Legen van de stofbak	Aanbevolen bij 35% vulling
Bevestiging van schuurvellen	Klittenband (zelfklevend)
Toepassingen	Hout, kunststof, pleister, verf (huishoudelijk gebruik)
Onderhoud	Reiniging met vochtige doek, geen smering
Garantie	3 jaar (materiaal-/productiefouten)

Veelgestelde vragen - HS200W Gamma

Hoe vervang ik het schuurvel?

Koppel het apparaat los. Verwijder het oude vel door aan een hoek te trekken. Reinig de zool met een borstel. Plaats het nieuwe vel, lijn de perforatiegaten uit indien gebruikt, en druk stevig aan over het hele oppervlak met behulp van het klittenband.

Welke korrelgrootte gebruiken voor hout?

Voor grof schuren van zacht hout, gebruik korrel 40-60. Voor fijn schuren, gebruik korrel 240. Voor hard hout, korrel 40-60 voor grof en 180 voor fijn.

Kan ik deze schuurmachine op metaal gebruiken?

Ja, maar met voorzorgsmaatregelen. Gebruik een geschikte korrel (bijv. aluminium korrel 80 voor grof, 240 voor fijn). Draag altijd een veiligheidsbril en een masker. Metaalstof kan schadelijk zijn.

Hoe maak ik de stofbak leeg?

Houd het apparaat met de bak naar beneden boven een vuilnisbak. Druk beide ontgrendelknoppen aan de uiteinden van de bak in, trek het achterste deel eruit, leeg het, en klik het terug door te duwen tot het vastklikt.

Wat is de garantie op dit apparaat?

De garantie bedraagt 3 jaar vanaf de aankoopdatum en dekt materiaal- of fabricagefouten. Bewaar het aankoopbewijs. De garantie dekt geen normale slijtage, overbelasting of verwaarlozing.

Hoe maak ik de schuurmachine schoon?

Gebruik een vochtige doek en een niet-agressief reinigingsmiddel. Gebruik geen oplosmiddelen zoals benzeen of ammonia. Reinig regelmatig de ventilatieopeningen met een borstel, zonder scherpe voorwerpen in te brengen.

Welke veiligheidsuitrusting dragen?

Draag altijd een veiligheidsbril, een stofmasker (P2-filter), beschermende handschoenen en gehoorbescherming (het geluidsniveau kan 82 dB(A) bereiken). Voor langdurige werkzaamheden, gebruik een gehoorbeschermer.

Kan ik het apparaat zonder stofbak gebruiken?

Nee, het apparaat mag niet worden gebruikt zonder de stofbak. De bak is essentieel om stof af te zuigen en de schuurprestaties te behouden.

Hoe werkt de stofafzuiging?

De afzuiging gebeurt via de aan de achterkant gemonteerde stofbak. Hiervoor zijn geperforeerde schuurvellen (6 gaten) nodig. Het stof wordt slechts gedeeltelijk afgezogen, een beetje blijft op het werkstuk achter.

Welke voorzorgsmaatregelen voor het schuren van loodhoudende verf?

Sluit altijd de afzuiging aan. Draag een masker tegen looddampen en -stof. Houd kinderen en zwangere vrouwen uit de buurt. Eet, drink of rook niet in de ruimte. Voer afval op verantwoorde wijze af.

GEBRUIKSAANWIJZING HS200W Gamma

NL - Originele gebruiksaanwijzing F - Mode d'emploi original

Lees de gebruiksaanwijzing zorgvuldig voordat je het product in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

INHOUDSOPGAVE

Onderdelen Fig. A 3
Stofopvang Fig. B 4
Plaatsen schuurpapier Fig. C 4

1. INTRODUCTIE 5

2. VOOR JOUW VEILIGHEID 5

2.1 Algemene veiligheid 6
2.2 Veiligheid van personen 6
2.3 Veiligheid op de werkplek 7
2.4 Veiligheid van machines 7
2.5 Elektrische veiligheid 8
2.6 Veiligheid van schuurmachines 9
2.7 Trillingsgevaar 9

3. BEDIENING 10

3.1 Toepassingsadvies 10
3.2 Stofopvang 10
3.3 Schuurpapier 10
3.4 Schuren 11

4. ONDERHOUD 11

5. SPECIFICATIES 12

6. GARANTIE 13

7. CE CONFORMITEITS- VERKLARING 13

TABLES DES MATIÈRES

NL Onderdelen 1. Aan-/uitschakelaar 2. Stofbox 3. Schuurzool

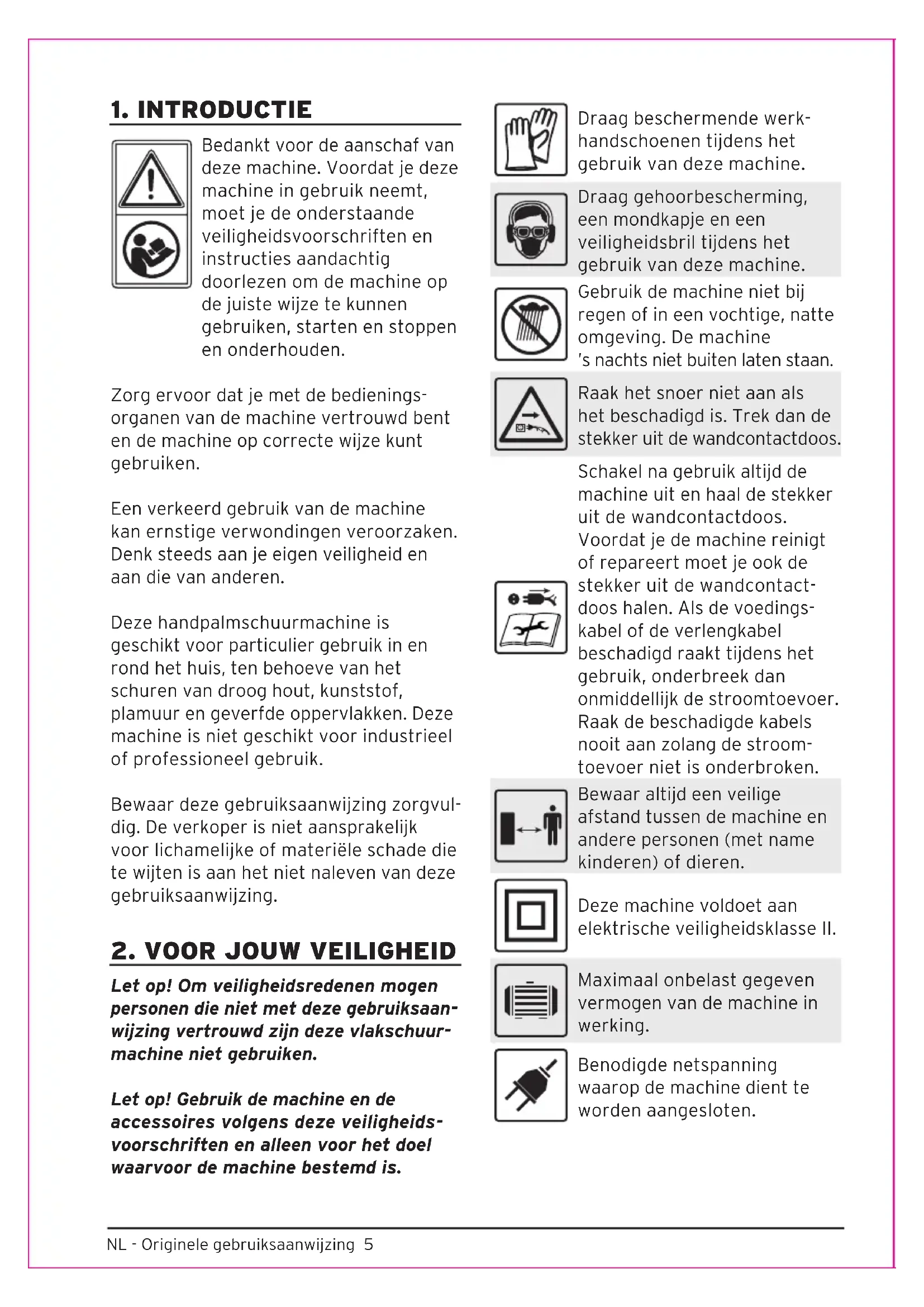

Bedankt voor de aanschaf van deze machine. Voordat je deze machine in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om de machine op de juiste wijze te kunnen gebruiken, starten en stoppen en onderhouden.

Zorg ervoor dat je met de bedienings-organen van de machine vertrouwd bent en de machine op correcte wijze kunt gebruiken.

Een verkeerd gebruik van de machine kan ernstige verwondingen veroorzaken. Denk steeds aan je eigen veiligheid en aan die van anderen.

Deze handpalmschuurmachine is geschikt voor particulier gebruik in en rond het huis, ten behoeve van het schuren van droog hout, kunststof, plamuur en geverfde oppervlakken. Deze machine is niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvul-dig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

2. VOOR JOUW VEILIGHEID

Let op! Om veiligheidsredenen mogen personen die niet met deze gebruiksaanwijzing vertrouwd zijn deze vlakschuur-machine niet gebruiken.

Let op! Gebruik de machine en de accessoires volgens deze veiligheids-voorschriften en alleen voor het doel waarvoor de machine bestemd is.

Draag beschermende werk- handschoenen tijdens het gebruik van deze machine.

Draag gehoorbescherming, een mondkapje en een veiligheidsbril tijdens het gebruik van deze machine.

Gebruik de machine niet bij regen of in een vochtige, natte omgeving. De machine 's nachts niet buiten laten staan.

Raak het snoer niet aan als het beschadigd is. Trek dan de stekker uit de wandcontactdoos.

Schakel na gebruik altijd de machine uit en haal de stekker uit de wandcontactdoos.

Voordat je de machine reinigt of repareert moet je ook de stekker uit de wandcontactdoos halen. Als de voedingskabel of de verlengkabel beschadigd raakt tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroomtoevoer niet is onderbroken.

Bewaar altijd een veilige afstand tussen de machine en andere personen (met name kinderen) of dieren.

Deze machine voldoet aan elektrische veiligheidsklasse II.

Maximaal onbelast gegeven vermogen van de machine in werking.

Benodigde netspanning waarop de machine dient te worden aangesloten.

CE verklaring, de machine voldoet aan de Europese wetgeving op het gebied van veiligheid, gezondheid en milieu.

De machine mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.

2.1 Algemene veiligheid

• Gebruik de machine uitsluitend conform het gebruiksdoeleinde vermeld in deze gebruiksaanwijzing.
• Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
• Het gebruik van de machine voor afwijkende toepassingen, waarvan men kan verwachten dat de machine deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.
• Volg, bij het verwerken van materialen, altijd de gebruiksaanwijzing voor de verwerking van het betreffende materiaal.
• Deze machine voldoet aan de geldende wettelijke veiligheidsvoorschriften.
• Reparaties mogen alleen uitgevoerd worden door een erkend vakkundig servicebedrijf of vakman en met originele onderdelen; dit om ongevallen te voorkomen.

2.2 Veiligheid van personen Draag geschikte werkkleding.

• Draag geen slobberende kleding of sie-raden en bindt lang haar in een staart; deze kunnen in de bewegende delen van de machine terechtkomen.
• Bij het werken in de open lucht zijn rubberen werkschoenen met profielzolen aan te bevelen.

• Draag altijd een veiligheidsbril en werkhandschoenen om de kans op eventueel letsel te verminderen.

• Draag indien nodig veiligheidsschoenen.

• Voorkom gehoorbeschadiging door gehoorbescherming te dragen, indien het geluidsdrukniveau op de werkplek de 85 dB (A) overschrijdt.
• Gebruik een stofmasker bij werkzaamheden waarbij veel stof vrijkomt.

Houd andere personen uit de buurt.

• Laat kinderen of andere personen niet aan de machine of aan het snoer komen; houd hen weg van het werkgebied.
• Kinderen onder de 16 jaar en mensen met een lichamelijke of verstandelijke beperking die niet in staat zijn de machine te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen deze machine niet gebruiken.
• Personen die onder invloed zijn van alcohol of andere verdovende middelen mogen dit apparaat niet gebruiken.

Vermijd een abnormale lichaamshouding.

• Zorg ervoor dat je tijdens de werkzaamheden altijd stevig en goed in evenwicht staat.
• Wanneer je een hulpmiddel zoals een trap of ladder gebruikt om hoger te kunnen werken, zorg dan dat het stevig staat en niet om kan vallen. Houd ook de veiligheidsvoorschriften van de ladder aan.
• Houd de machine altijd (ook tijdens het aan-/ en uitzetten) op een veilige afstand van jouw lichaam.

Wees steeds opmerkzaam.

• Houd je ogen steeds op het werk gericht en ga met verstand te werk.
• Gebruik de machine niet als je niet geconcentreerd bent.
• Laat je niet afleiden en let altijd goed op waar je mee bezig bent. Gebruik de machine nooit als je moe bent, als je jezelf niet goed voelt of als je onder invloed bent van alcohol, medicijnen of verdovende middelen.

2.3 Veiligheid op de werkplek Zorg voor een veilige werkplek.

• Zorg dat het werkgebied altijd goed opgeruimd is, dit vermindert de kans op ongevallen.
• De machine nooit gebruiken in afgesloten of slecht geventileerde ruimten en in aanwezigheid van gas, ontvlambare of explosieve (vloei)stoffen en poeders.
• De machine uitsluitend overdag bij goed licht of met een overeenkomstige kunstmatige verlichting gebruiken.
• Binnen het werkgebied is de gebruiker verantwoordelijk voor eventuele schade bij derden veroorzaakt door het gebruik van de machine.

Klem het werkstuk vast.

- Gebruik spanelementen of een bank-schroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heb je dan beide handen vrij om te werken.

2.4 Veiligheid van machines Visuele controle voor gebruik.

• Deze machine voldoet aan de veiligheidsvoorschriften die wettelijk van toepassing zijn.
• Controleer vóór en na gebruik altijd of de machine goed functioneert en of er geen delen defect zijn. Raadpleeg in geval van twijfel een erkend servicebedrijf.
• Alle accessoires dienen correct gemonteerd te zijn om het goed functioneren van de machine te waarborgen. Laat beschadigde accessoires vervangen of repareren door een erkend servicebedrijf.
• Gebruik de accessoires niet als deze in slechte staat verkeren.
• De machine niet gebruiken als de veiligheidsvoorzieningen zijn beschadigd, versleten zijn, ontbreken of verkeerd geplaatst zijn.
• Gebruik de machine nooit als de aan-/uitschakelaar niet goed functioneert.

• Stop de machine onmiddellijk wanneer deze abnormaal trilt en controleer deze om te achterhalen wat de oorzaak is.

• Gebruik de machine nooit wanneer het snoer beschadigd is.

• Na ieder gebruik moet je de machine schoonmaken en onderhoud plegen op de accessoires.

Ongewenste bediening.

• Vermijd ongewenste bediening of het per ongeluk inschakelen van de machine.
• De machine niet gebruiken als de aan-/uitschakelaar niet functioneert.
• Draag een op het lichtnet aangesloten apparaat nooit met de vinger aan de schakelaar.
• Zet bij stroomuitval de machine in de UIT-stand en trek de stekker uit de wandcontactdoos. Hiermee voorkom je dat de machine bij herstel van de stroomvoorziening opnieuw ongewenst inschakelt zonder toezicht.
• Gebruik nooit de stekker voor het in-/en uitschakelen van de machine maar altijd de aan-/uitschakelaar.
• Controleer of de machine is uitgeschakeld voordat je deze op de stroomvoorziening aansluit, vastpakt of draagt.

Onderhoud de machine zorgvuldig.

• Houd de machine schoon om beter en veiliger te kunnen werken.
• Voorkom schade die kan ontstaan door schroeven, spijkers en andere voorwerpen in jouw werkstuk.
• Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.
• Controleer regelmatig het (verleng) snoer en de stekker en laat deze bij beschadiging door een erkende vakman vervangen.
• Houd de handgreep droog en vrij van olie en vet. Glibberige handgrepen kunnen leiden tot ongelukken.

Houd rekening met omgevingsinvloeden.

• Stel de machine niet bloot aan regen.

• Gebruik de machine niet in een vochtige of natte omgeving.

• Zorg voor goede omgevingsverlichting. Gebruik het apparaat uitsluitend bij goed licht overdag of met een overeenkomstige kunstmatige verlichting.

• Gebruik de machine niet in de buurt van brandbare materialen, vloeistoffen of gassen.

Overbelast de machine niet.

• De machine werkt beter en veiliger binnen het aangegeven bereik.
• Dek de machine nooit af en houd de luchtroosters vrij.
• Druk niet met te grote kracht op de machine.

Gebruik de juiste accessoires.

• Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine betekenen.
• Gebruik de machine alleen voor werkzaamheden waarvoor die bestemd is.
• Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.

Berg de machine veilig op.

• Wanneer de machine niet in gebruik is moet dit in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
• Bewaar de machine niet op plaatsen waar de temperatuur boven de 50°C kan uitkomen.
• Voordat je de machine wegzet, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen.

Reparaties.

• Reparaties mogen alleen uitgevoerd worden door een vakkundig erkend servicebedrijf of vakman en met originele onderdelen; dit om ongevallen te voorkomen.
• Probeer nooit zelf de machine te openen of repareren.

2.5 Elektrische veiligheid Voeding

• Controleer het voltage, dat vermeld staat op de machine.
• Het voltage moet overeenkomen met de aanwezige netspanning (230 Volt) waarop je de machine aansluit.

Gebruik het netsnoer niet verkeerd.

• Draag de machine nooit aan het snoer.
• Gebruik het snoer nooit om de stekker uit de wandcontactdoos te trekken.
• Bescherm het snoer tegen hitte, olie en scherpe randen.
• Houd het snoer altijd verwijderd van de bewegende delen van de machine.
• Indien het snoer beschadigd is mag dit alleen vervangen worden door een erkend servicebedrijf of vakman.

Voorkom een elektrische schok.

• Vermijd tijdens het gebruik van de machine lichaamscontact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.
• Wanneer de machine buitenshuis wordt gebruikt, moet dit worden aangesloten op een aardlekschakelaar met maximaal 30 mA uitschakelstroom.
• Voer de kabel altijd achterwaarts van de machine weg.

Trek de stekker uit de wandcontactdoos:

• Als de machine niet in gebruik is.
  • Tijdens onderhoud.
• Tijdens het verwisselen van accessoires.
• Wanneer je per ongeluk het snoer of het verlengsnoer hebt beschadigd. Raak de beschadigde stroomkabel niet aan!
• In geval van een elektrische of mechanische storing.

Bij gebruik van een verlengsnoer.

- Gebruik een goedgekeurde verlengsnoer tot maximaal 50 meter voor buiten- gebruik van het type H05VV-F, H05RN-F of H07RN-F, met een diameter van minimaal 2 x 1,5 mm ^2 voor lengtes t/m

25 meter en minimaal 2x 2,5 mm ^2 voor lengtes van 25 t/m 50 meter. Lees altijd de aanwijzingen op de verlengsnoer. Raadpleeg zo nodig een elektricien. Rol verlengsnoeren altijd volledig uit voordat je ze gebruikt.

2.6 Veiligheid van schuurmachines

• Beweeg de machine alleen ingeschakeld naar het werkstuk. Schakel de machine pas uit nadat deze van het werkstuk is opgetild.
• Gebruik geen versleten, gescheurd of ernstig beschadigd schuurpapier.
• Raak de bewegende schuurzool niet aan.
• Bij het schuren kunnen wegvliegende vonken ontstaan. Werk daarom niet in de buurt van brandbare materialen of personen zonder beschermende kleding.
• Stof van het schuren van hout of lichte metalen kan schadelijk zijn voor de gezondheid, brandbaar of explosief zijn. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn.
• Voorkom brand door oververhitting van schuurmateriaal. Leeg daarom tijdens het schuren regelmatig de stofbox.
• Schuur geen werkstukken waarin magnesium is verwerkt.
• Bij het schuren van geverfde materialen moet je onderstaande regels aanhouden:
• Gebruik de schuurmachine nooit zonder aangesloten stofbox op de stofbox aansluiting.
• Verwijder stof en ander afval op een gezonde en milieuverantwoorde wijze.
• Loodhoudende verf heeft een nadelig effect op de gezondheid. Wanneer je loodhoudende verf schuurt, houd je dan aan de volgende maatregel:
• Alle personen in de werkruimte moeten een masker dragen dat tegen stof en damp van loodverf beschermt.
• Schuur geen asbesthoudend materiaal, gasbeton of gipsplaat.

• Kinderen en zwangere vrouwen mogen zich niet in de werkruimte begeven.

• Eten, drinken en roken op de werkvloer is niet toegestaan.

• Deze machine is niet geschikt voor het schuren met water.

2.7 Trillingsgevaar

VOORZICHTIG! Gevaar voor verwondingen door trilling!

Vooral bij personen met bloedsomloop-stoornissen kan het door trilling tot aantasting van bloedvaten of aders komen. Bij volgende symptomen onderbreek je onmiddellijk het werk en raadpleeg je een arts: inslapen van lichaamsdelen, gevoelsverlies, jeuk, pijn, steken, veranderingen van huidskleur.

De in de technische gegevens vermelde trillingswaarde vertegenwoordigt de hoofdzakelijke toepassingen van het apparaat. De effectief tijdens het gebruik aanwezige trilling kan op basis van volgende factoren hiervan afwijken:

• Niet-reglementair voorgeschreven gebruik;
• Ongeschikt inzetgereedschap;
• Ongeschikt materiaal;
• Onvoldoende onderhoud.

Je kunt de gevaren duidelijk verminderen als je jezelf aan volgende aanwijzingen houdt:

- Onderhoud het apparaat in overeenstemming met de in de gebruiksaanwijzing vermelde instructies.

- Vermijd het werken bij lage temperatuur.

- Houd jouw lichaam en in het bijzonder de handen bij koud weer warm.

- Las regelmatig een pauze in en beweeg daarbij de handen om de doorbloeding te stimuleren.

3. BEDIENING

• Gebruik de schuurmachine niet zonder voorziening voor stofopvang.
• Stof die ontstaat tijdens het schuren van materialen zoals loodhoudende verf, metaal en houtsoorten zoals eiken- en beukenhout kunnen schadelijk zijn voor de gezondheid. Aangeraden wordt dat gebruikers en omstanders, tijdens het schuren, een stofmasker met filter- klasse P2 dragen. Maak altijd gebruik van stofopvang voorzieningen van de machine en zorg voor goed geventileerde werkruimte. Dit om allergische reacties en / of ziektes van de ademwegen te voorkomen.

- Het schuren van asbesthoudend materiaal is verboden en mag alleen door een gecertificeerd asbestbedrijf bewerkt of afgevoerd worden.

- Let op! Het gebruik van de stofafvoer werkt uitsluitend in combinatie met ge-perforeerd schuurpapier. Afgeschuurd materiaal wordt slechts gedeeltelijk opgevangen. Een deel van het stof blijft achter op het werkstuk.

3.2 Stofopvang

Stofbox

• Sluit de stofbox ② aan op de opening aan de achterzijde van de schuurmachine.
• Tijdens het schuren wordt nu het afgeschuurd materiaal grotendeels opgevangen. Een te volle stofbox kan zorgen voor mindere schuurprestaties.
• Leeg de stofbox 2 wanneer deze voor 35% of meer gevuld is.
• Maak de stofbox ② regelmatig leeg als volgt:

- Houd de machine met de stofbox 2 naar beneden boven een geschikte afvalopvang.

• Druk de 2 ontgrendelknoppen in aan het uiteinde van de stofbox ② en trek de achterzijde van de stofbox ② los.
• Klop de stofbox 2 leeg.
• Schuif de achterzijde van de stofbox weer op de stofbox ② totdat deze weer vast klikt.

3.3 Schuurpapier

Schuurpapier aanbrengen en vervangen

• Trek altijd eerst de stekker uit de wandcontactdoos voordat je het schuurpapier aanbrengt of verwisselt.
• Verwijder voor het wisselen van schuurpapier eventueel vuil en stof van de schuurzool 3 met een kwast.
• Let op! Zorg ervoor dat bij voorge-perforeerd papier de perforatie precies valt over de openingen in de schuurzool ③. Alleen dan werkt de stofafzui-ging.
• De schuurzool ③ is voorzien van klit-weefsel, zodat je het schuurpapier met klithechting snel en eenvoudig kunt bevestigen.
• Klop het klitweefsel van de schuurzool ③ voor het aanbrengen van het schuurvel uit, om een optimale hechting mogelijk te maken.
• Laat het schuurvel aan één zijde van de schuurzool goed aansluiten, leg het schuurvel vervolgens op de schuurzool en zet het papier vast door het licht aan te drukken.
• Als je het schuurvel wilt verwijderen, pak je het aan een punt vast en trek je het van de schuurzool los.

Keuze type schuurpapier

Gebruik de juiste korrelgrootte voor de juiste klus:

De aangegeven korrelgroottes zijn minimum en maximum. Afhankelijk van de aard van het schuurwerk en de grootte van oneffenheden kun je tussenliggende waarden gebruiken.

MATERIAAL KORRELGROOTTE

	GROFSCHUREN	FIJNSCHUREN
Schilderwerk 40 - 60 180 - 320
Zacht hout 40 - 60 240
Hardhout 40 - 60 180
Fineer 240 320
Aluminium 80 240
Staal 60 240
Roestvrij staal 120 240

• Maak gebruik van de informatie op de verpakking van het schuurpapier. Er zijn verschillende soorten schuurpapier voor verschillende toepassingen.
• Sommige materialen zoals plamuur en diverse verfsoorten blijven aan het schuurpapier plakken. Maak het schuurvel dan ook regelmatig schoon voor een beter schuurresultaat.
• Probeer altijd eerst een klein stukje voordat je een heel oppervlak bewerkt.

3.4 Schuren

| fig. B / D

• Breng het schuurpapier van de benodigde korrelgrootte aan.
• Steek de stekker van de machine in de wandcontactdoos.
• Houd de machine zo vast dat je de beweging van de machine goed kunt sturen.
• Zorg ervoor dat je de ventilatieopeningen van de machine niet afdekt om oververhitting van de motor te voorkomen.
• Duw de aan-/uitschakelaar 1 in aan de zijde die is gemarkeerd met (I) om de machine in te schakelen. Om de machine weer uit te schakelen duw je de aan-/uitschakelaar 1 in aan de zijde die is gemarkeerd met (O).
• Schakel de machine eerst in en laat deze op snelheid komen voordat je deze op het werkstuk plaatst.
• Beweeg met een gelijkmatige beweging de ingeschakelde machine over

het werkstuk. Oefen hierbij niet te veel druk uit. Laat de machine het werk uitvoeren. Overmatige druk leidt tot snelle slijtage van het schuurpapier, de schuurzool ③ en de machine.

- Let op dat je de stofbox ② leegt wanneer deze voor 35% of meer gevuld is. Een te volle stofbox zorgt voor mindere schuurprestaties.

4. ONDERHOUD

Smering

- De machine heeft geen smering nodig.

Houd de machine en het snoer schoon

• Reinig de machine door deze met een licht vochtige doek af te nemen. Gebruik hiervoor uitsluitend niet-bijtende schoonmaakmiddelen.
• Sommige reinigings- en oplosmiddelen kunnen echter de kunststof onderdelen aantasten; deze producten bevatten o.a. benzeen, trichloroethyleen, chloride of ammonia.

Houd de ventilatieopeningen schoon

• Probeer nooit de ventilatieopeningen schoon te maken door puntige voor-werpen door de openingen te steken.
• Reinig regelmatig de ventilatieopeningen om verstopping te voorkomen.
• Wanneer de machine te heet wordt, kan dit duiden op verstopte ventilatie-openingen.

Stofopvang

- Wanneer er geen stof wordt afgezogen of de schuurprestaties verminderen aanzienlijk dan is de stofbox te vol. Leeg deze dan.

Overmatig vonken

- Overmatig vonken duidt meestal op versleten koolborstels. Laat de koolborstels altijd door een ter zake kundig vakman vervangen.

In het geval van een defect

- In het geval van een elektrisch of mechanisch defect de machine ter reparatie aanbieden bij jouw aankoopadres.

5. SPECIFICATIES

Type HS200W
Art. nr. 603737
	Voltage 230 V ~ 50 Hz
	Elektrische veilig-heidsklasse Klasse II
	Vermogen 200 W
	Zool 140 x 140 x80 mm (metklithechting)
	Perforatie: 6 gaten(Universeel.Zelfde typeschuurpapierdat geschikt isvoor o.a Boschmachines)
	Toerental/min. 15000
	Trilfrequentie 1,23 m/s ^2 Tolerantie K = 1,5 m/s ^2
	L _PA (geluidsdruk) 71 dB(A)Tolerantie K = 3 dB (A)
	L _WA (geluidsvermogen) 82 dB(A)Tolerantie K = 3 dB (A)
	Gewicht 1,2 kg

Geluids- en trillingsgegevens

De Iawaai en trillingswaarden worden vastgesteld in overeenstemming met EN 62841-1 en EN 62841-2.

Geluidsdruk / geluidsvermogen

Een gewogen geluidsdruk

van: 71 dB (A)

Meetonzekerheidswaarde: Kpa = 3,0 dB (A)

Een gewogen geluids-

vermogen van: 82 dB (A)

Meetonzekerheidswaarde: Kwa = 3,0 dB (A)

Draag gehoorbescherming!

Vibratie informatie

Trillingen totaalwaarden (triax vectorsom) bepaald volgens EN 62841.

Trillingsemissiewaarde a_h=1,23 m/s^2 Meetonzekerheidswaarde: K=1,5 m/s^2

WAARSCHUWING!

Draag bij het werken gehoorbescherming en beschermende kleding op maat.

De opgegeven trillingsintensiteitswaarde is door middel van een genormeerde testmethode gemeten en kan worden gebruikt om elektrische apparaten met elkaar te vergelijken. De opgegeven trillingsintensiteitswaarde kan ook voor een inleidende beoordeling van de blootstelling worden gebruikt.

Let op!

De aangegeven afgifte van trillingen wordt vastgesteld aan de hand van een genormeerde meetmethode en dient ter vergelijking van het apparaat met andere merken. De aangegeven afgifte van trillingen kan ook dienen voor het inschatten van het voornoemde risico. De daadwerkelijke afgifte van trillingen tijdens het gebruik van het apparaat kan afwijken van de aangegeven afgifte van trillingen, afhankelijk van het gebruik van het apparaat. Op basis van het geschatte risico onder realistische omstandigheden dienen adequate beschermingsmaatregelen te worden getroffen, om de gebruiker te beschermen. (Houd daarnaast rekening met de belastingsduur van alle werkcycli, zoals bijv. het nalopen en het vrijlopen van het apparaat).

Beperk de productie van lawaai en trillingen tot het minimum!

• Gebruik uitsluitend apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Gebruik altijd scherpe accessoires (zoals beitels, boortjes en zaagjes)
• Pas je werkwijze aan ten behoeve van het apparaat.
  • Overbelast het apparaat niet.
• Plan de werkzaamheden over meerdere dagen bij het gebruik van apparaten met hoge vibratiewaarden
• Schakel het apparaat uit, wanneer hij niet wordt gebruikt.

6. GARANTIE

Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik (zoals het schuren van gipsplaat) is van deze garantie uitgesloten. Om voor garantie in aanmerking te komen dien je jouw kassabon te bewaren. De leverancier behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gebruiker.

7. CE CONFORMITEITS- VERKLARING

Intergamma B.V., verklaart hiermee dat het hierna vermelde product voldoet aan de onderstaande richtlijnen:

Product: GAMMA

HS200W

Handpalmschuurmachine

2006/42/EG (machinerichtlijn),

2011/65/EU (RoHS),

2014/30/EU (EMC-richtlijn) en

93/68/EG (CE-markeringsrichtlijn)

en in overeenstemming is met de normen

EN 62841-1:2015+AC:15,

EN 62841-2-4:2014,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014,

EN 61000-3-3:2013.

Leusden, januari 2020

Jelier

GAMMA

Postbus 100

3830 AC Leusden

Nederland

www.gamma.nl / www.gamma.be

1. INTRODUCTION
