GEBRUIKSAANWIJZING NEO 600-1000M-X Growatt

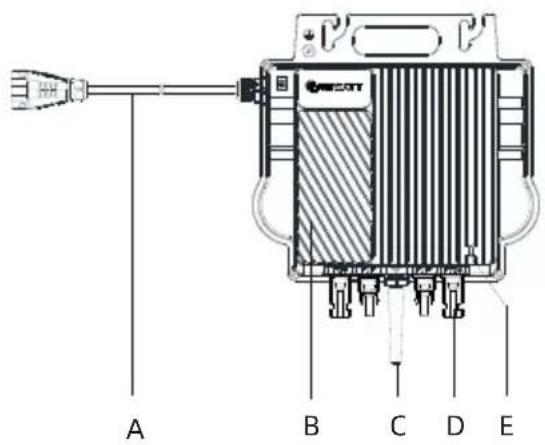

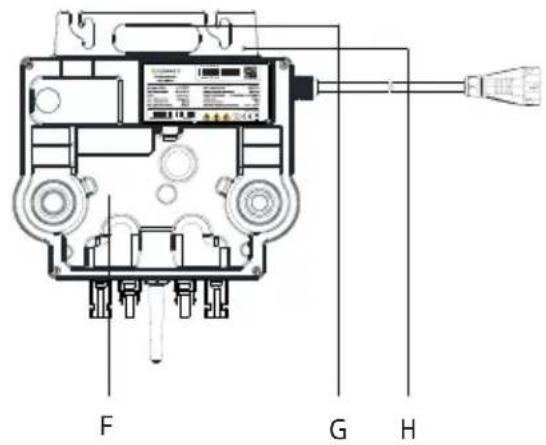

1.1 Micro-omvormer overzicht

A B C D E

F G H

Positie	Omschrijving
A	AC-kabel
B	Koelribben
C	Antenne
D	PV-aansluiting
E	LED
F	Achterplaat
G	Handvat
H	Aardingspunt

OPMERKING

1. Dit document is bedoeld voor gebruik als een snelle installatiehandleiding. Raadpleeg de installatie- en bedieningshandleiding voor meer informatie.
2. Growatt is niet aansprakelijk voor enige schade veroorzaakt door ondeskundig gebruik.

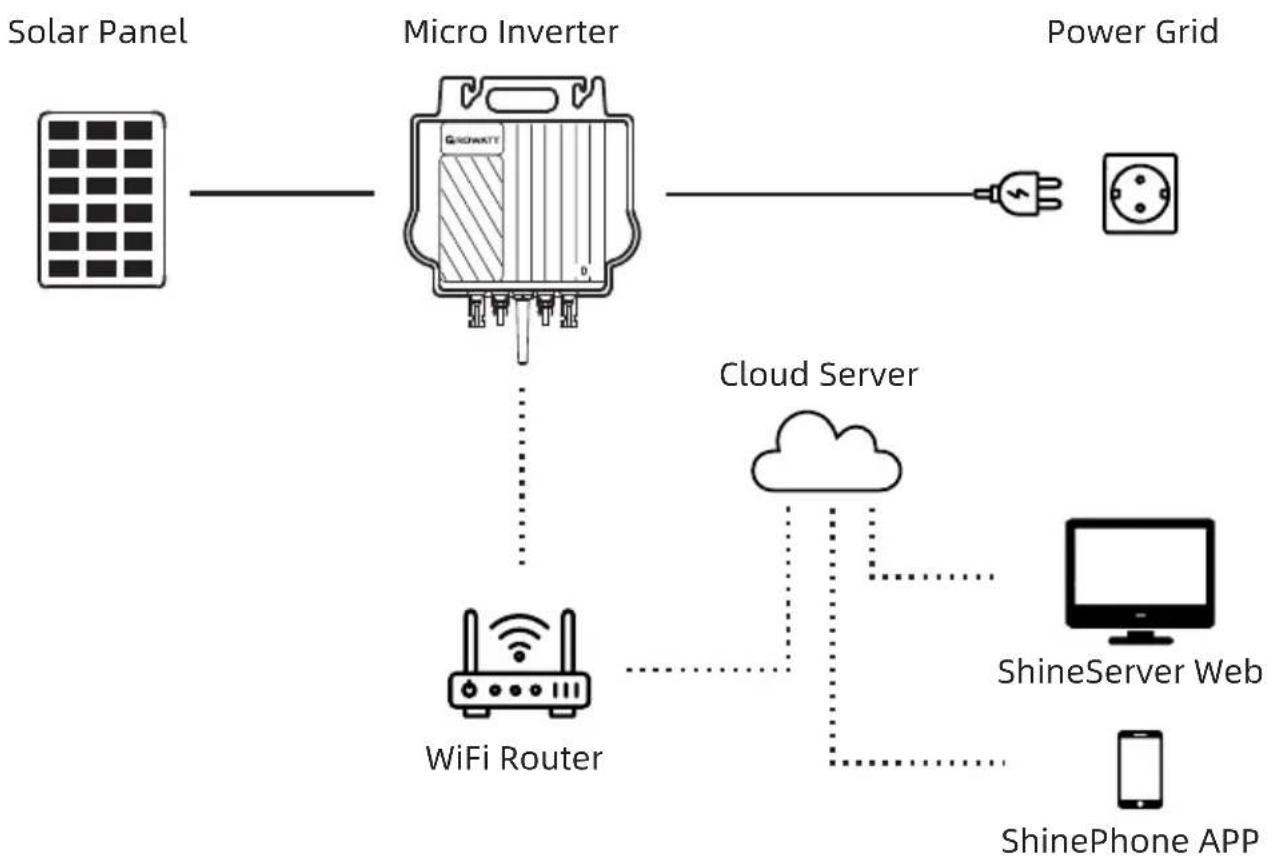

1.2 Systeem overzicht


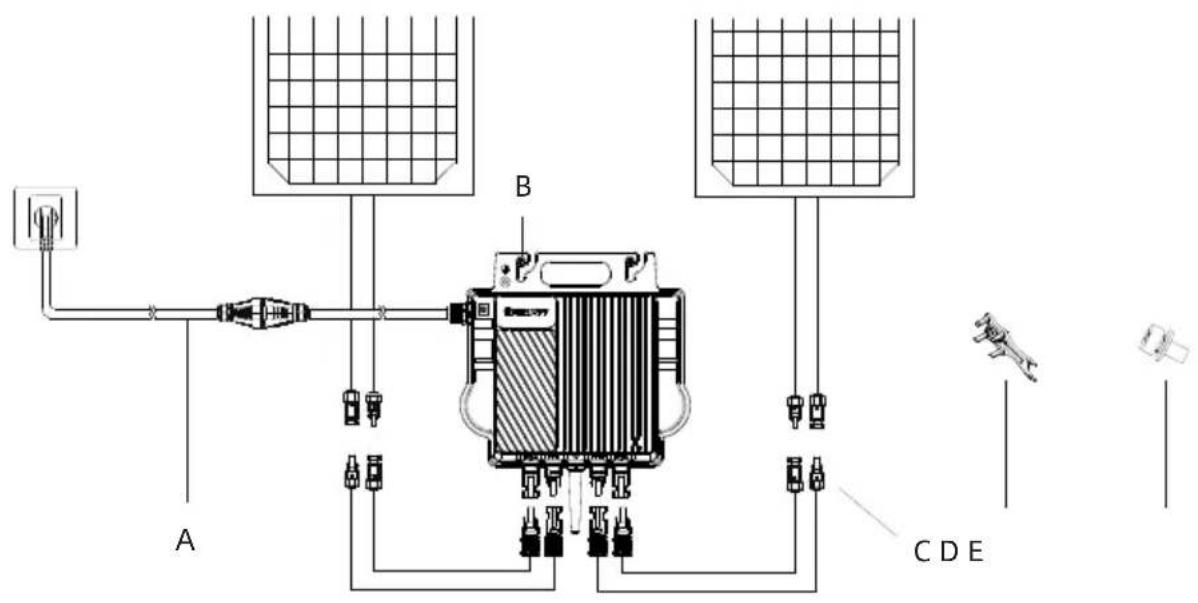

1.3 Toebehoren

A B C D E

Positie	Omschrijving
A	AC-adapterkabel
B	Montage schroef (M6*20)
C	PV-verlengkabel
D	2-in-1 Ontgrendeltool
E	Aardingsschroef (M4*6)

OPMERKING

De PV-verlengkabel en de AC-adapterkabel moeten door de installateur worden voorbereid.

Installatie en configuratie 2

2.1 Installatie

Stap 1. Installeer de NEO micro-omvormer

Monteer de NEO micro-omvormer op de rail met behulp van accessoires die worden aanbevolen door uw leverancier van het montagesysteem.

Stap 2. Aard het systeem

a. De AC-kabel heeft een interne aardingsdraad, die voldoende kan zijn om een goede aarding te garanderen.

b. In gebieden met speciale aardingsvereisten kan externe aarding nodig zijn door het schroefgat op het handvat te aarden.

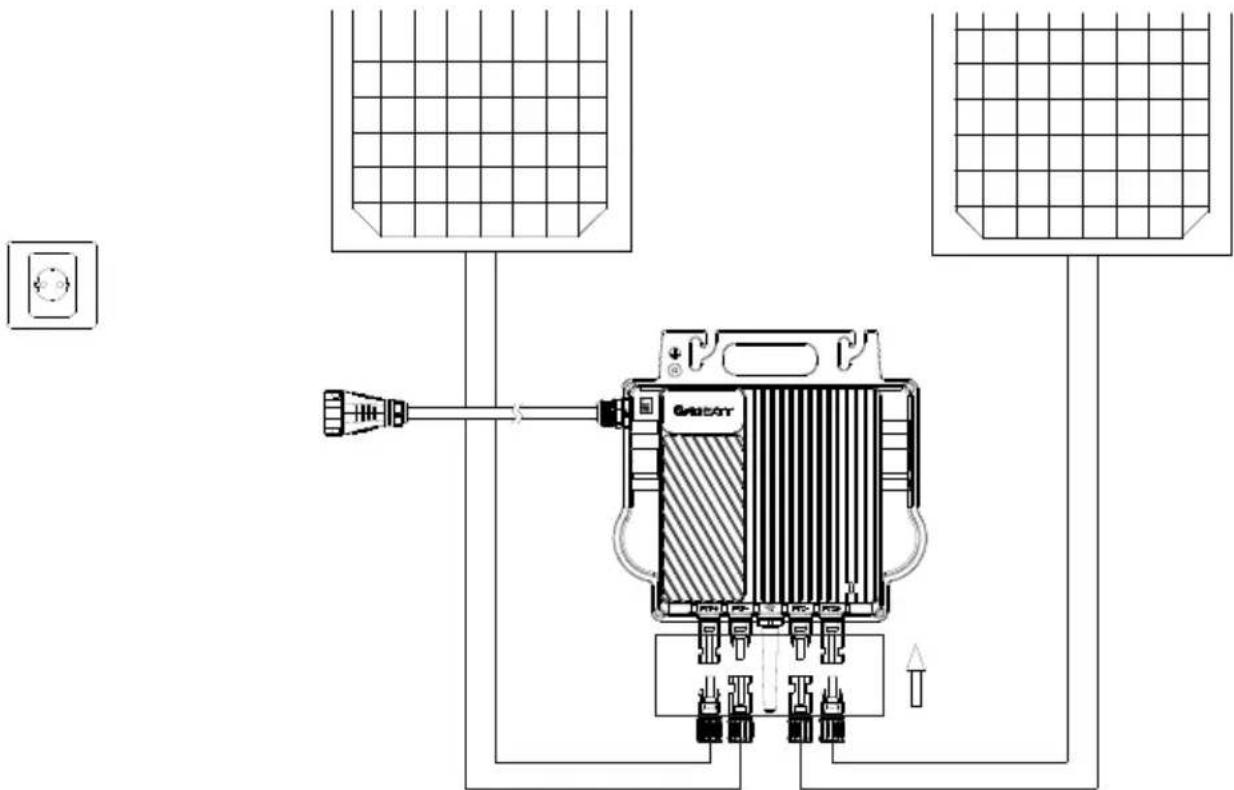

Stap 3. Sluit de PV-module aan

a. Monteer de NEO micro-omvormer onder de PV-modules.
b. Sluit de DC-kabels van PV-modules aan op de DC-ingang van de micro- omvormer.

WAARSCHUWING	Zorg ervoor dat de micro-omvormer en alle DC- en AC-connectoren niet worden blootgesteld aan direct zonlicht, regen en sneeuw. Installeer de micro-omvormer niet in de opening tussen de PV-modules. Houd minimaal 20 mm vrije ruimte tussen het dak en de achterplaat van de micro-omvormer om voldoende ventilatie en warmteafvoer te garanderen.
OPMERKING	1. Als de DC-kabel te kort is voor installatie, gebruik dan de DC-verlengkabel om PV-modules op de micro-omvormer aan te sluiten, anders worden de PV-aansluitingen beschadigd.2. Sluit de positieve en negatieve DC-kabels niet aan op twee verschillende ingangskanalen.

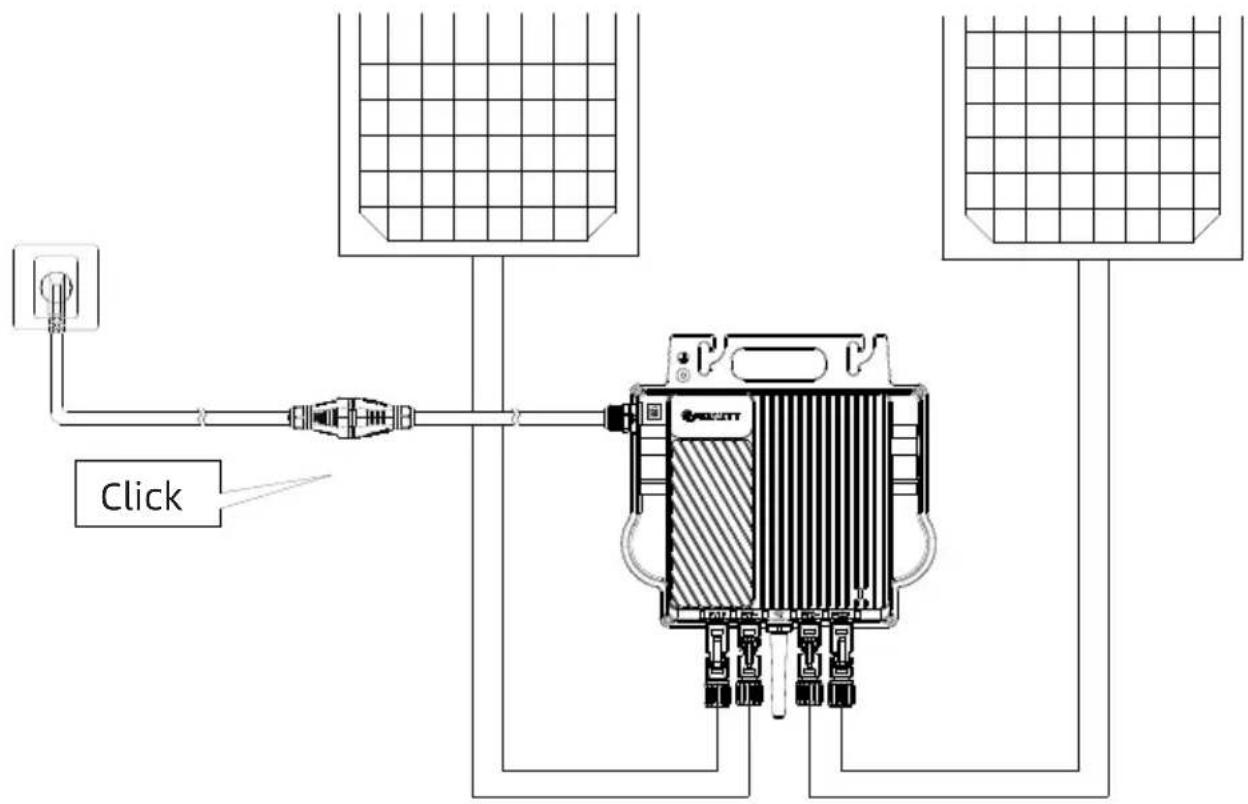

Stap 4. Sluit de micro-omvormer en de AC-adapterkabel aan

a. Sluit de AC-kabel aan op de AC-adapterkabel. Zorg ervoor dat u een klikgeluid hoort als bewijs van een correcte verbinding.
b. Steek de AC-adapterkabel in het stopcontact om deze aan te sluiten op het lokale elektriciteitsnet.

Click

Stap 5. Schakel het systeem in

Na het voltooien van de elektrische aansluitingen begint het systeem in ongeveer twee minuten stroom op te wekken.

2.2 WiFi-configuratie

Stap 1. Download de APP

Methode 1: Scan de onderstaande QR-code om de ShinePhone app te downloaden. Methode 2: Zoek naar ShinePhone in de Apple Store of Google Play om de app te downloaden.

Opmerking: We raden aan om te updaten naar de nieuwste versie wanneer deze beschikbaar is.

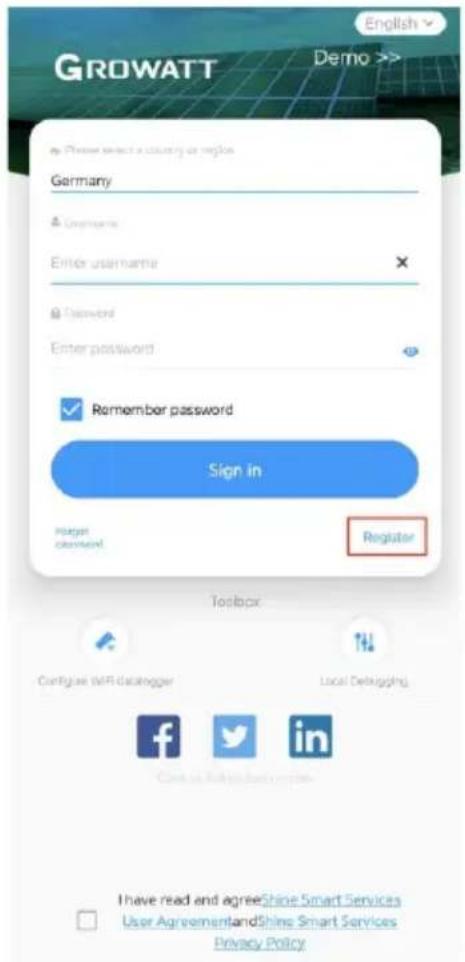

Stap 2. Registreer een account

Vereisten: Schakel Bluetooth en locatieservices in voordat u de ShinePhone-app opstart.

a. Start de ShinePhone-app en kies voor "Registreren" op het inlogscherm. b. Vul de registratiegegevens in en kies voor "Registreren".

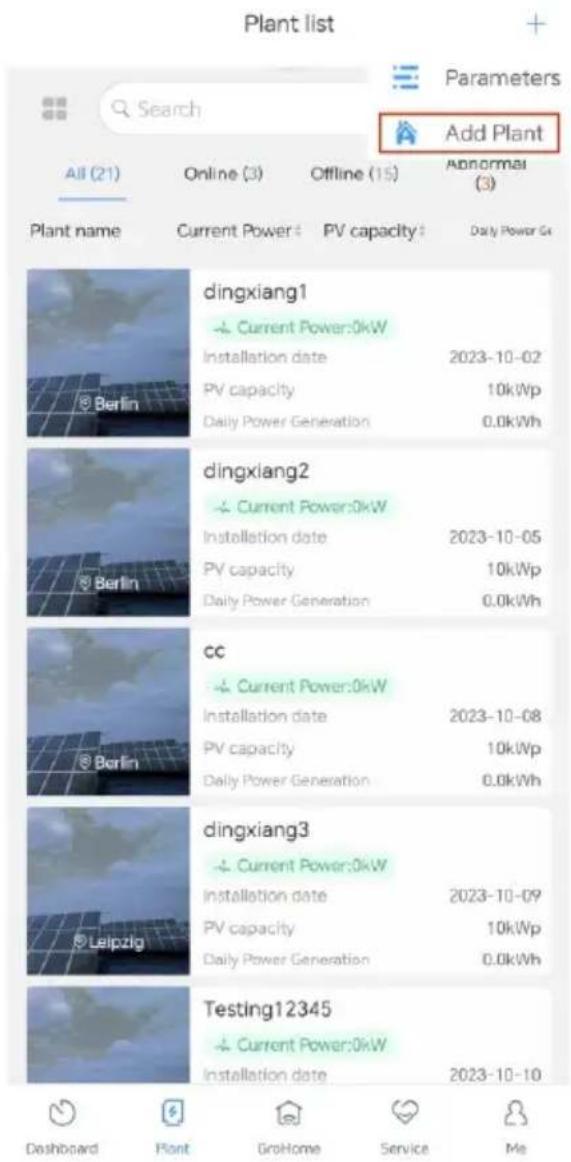

Stap 3. Voeg een installatie toe

a. Ga naar de pagina "Installatie toevoegen".
b. Vul de installatiegegevens in.
c. Kies voor "Installatie toevoegen" om deze toe te voegen.

Stap 4. Voeg een micro-omvormer toe

Voorwaarde:

1. Zorg ervoor dat de micro-omvormer is aangesloten op de PV-modules. De WiFi-configuratie kan worden uitgevoerd nadat de PV-modules één minuut zijn ingeschakeld.
2. De datalogger is geïntegreerd in de micro-omvormer en wordt gebruikt om de gegevens van de micro-omvormer te loggen. Het serienummer van de datalogger is nodig tijdens de WiFi-configuratie.

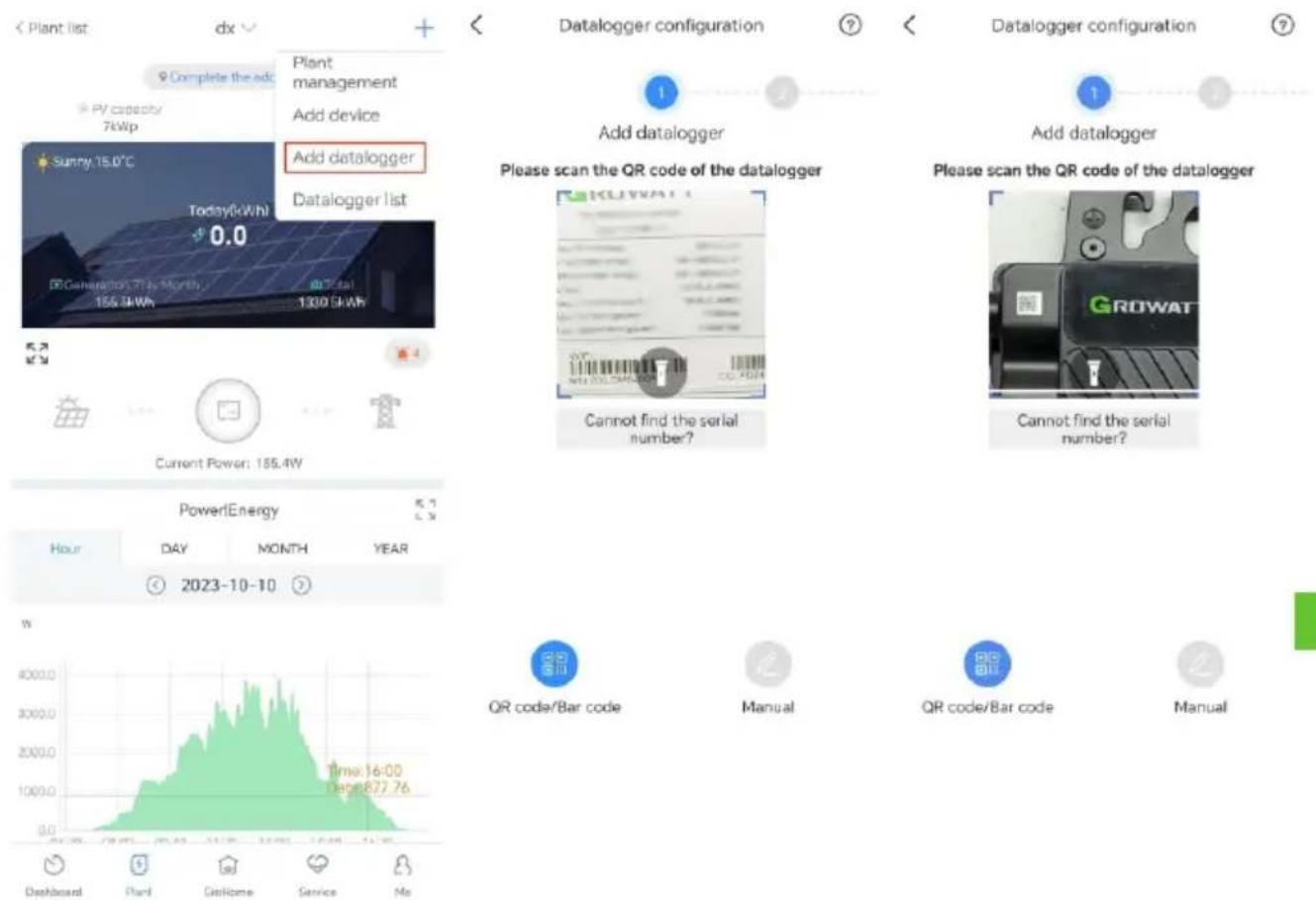

a. Selecteer de installtie waar de micro-omvormer aan toegevoegd moet worden en kies vervolgens voor "Datalogger toevoegen".
b. Scan de barcode op het typeplaatje of de QR-code op de voorkant van het apparaat. U kunt ook "Handmatig" selecteren, het SN en verificatiecode van de datalogger invoeren en vervolgens op "Bevestigen" klikken.
c. In de Bluetooth-modus identificeert de app de datalogger en maakt er automatisch verbinding mee.
d. Sla deze stap over als de datalogger succesvol is aangesloten. Als dit niet het geval is, herhaal dan stap b.
e. Voer de wifi-naam en het wachtwoord in en klik vervolgens op "Onmiddellijk configureren".
f. Wacht tot de datalogger verbinding maakt met de router en server.
g. Zodra de configuratie is geslaagd, kunt u de bedrijfsstatus van de datalogger en de micro-omvormer controleren op de pagina "Installatie".

Stap 5. Controleer de status van de datalogger en de micro-omvormer

ShinePhone

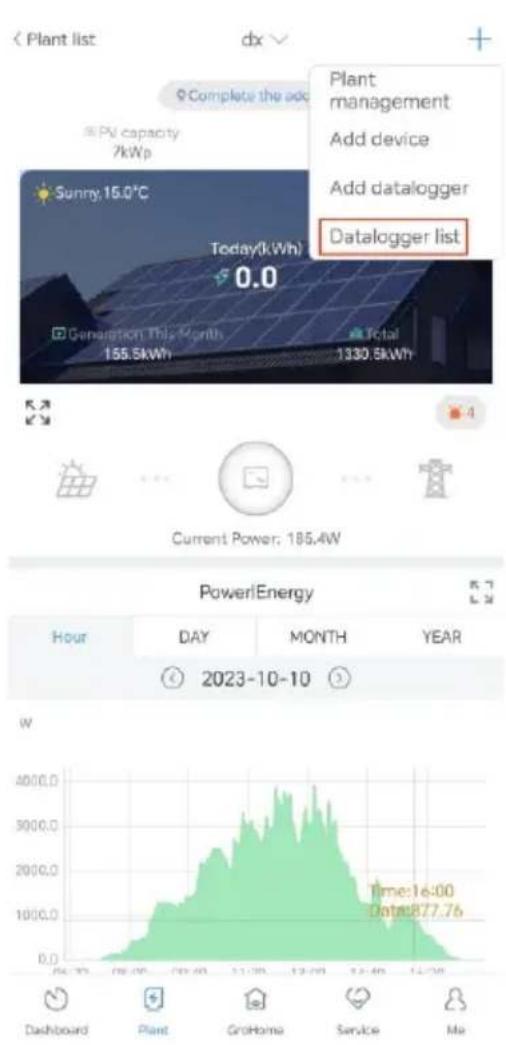

a. Klik op "Dataloggerlijst" om de status van de datalogger te bekijken.

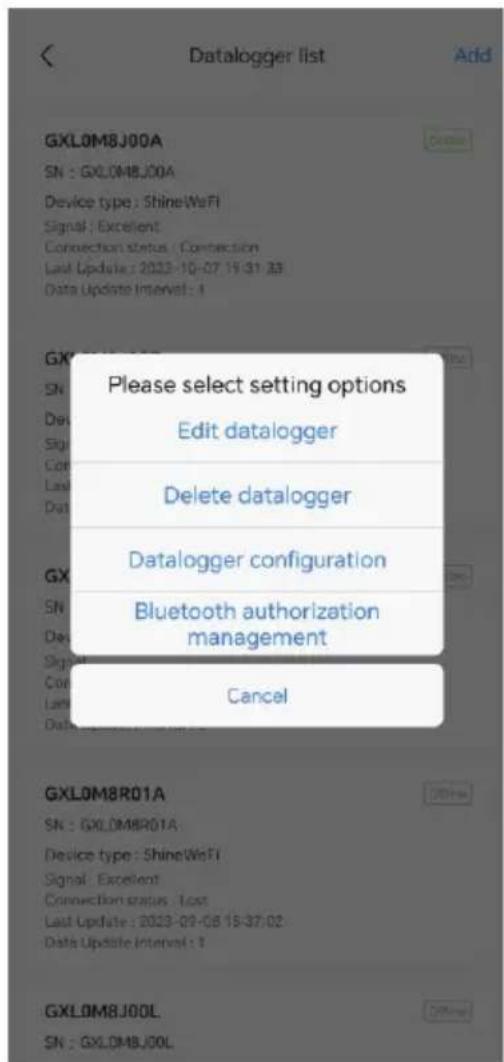

b. U kunt de datalogger bewerken, configureren of verwijderen.
c. Klik op "Mijn apparatenlijst" en selecteer vervolgens de omvormer om de gedetailleerde status te bekijken.

Plant list dx Complete the ado PV capacity 7kWp Sunny 15.0°C Today(1kWh) 0.0 Generation This Month 155.5kWh Total 1330.5kWh Plant management Add device Add datalogger Datalogger list Current Power: 185.4W PowerEnergy Hour DAY MONTH YEAR 2023-10-10 W Time:16:00 Data:877.76 Dashboard Plant GroHome Service Me

Datalogger list Add GXL0M8J00A SN : GXL0M8J00A Device type : ShineWiFi Signal : Excellent Connection status : Connection Last Update : 2023-10-07 19:31:33 Data Update Interval : 1 Please select setting options Edit datalogger Delete datalogger Datalogger configuration Bluetooth authorization management Cancel GXL0M8R01A SN : GXL0M8R01A Device type : ShineWiFi Signal : Excellent Connection status : Last Last Update : 2023-09-08 18:37:02 Data Update Interval : 1 GXL0M8J00L SN : GXL0M8J00L

BYP0M8J00E

Power CW

Datalogger:GXL0M8J00E

BYP0M8J009

Power: 0W

Data logger:GXL0M8J009

BYP0M8J002

Power:OW

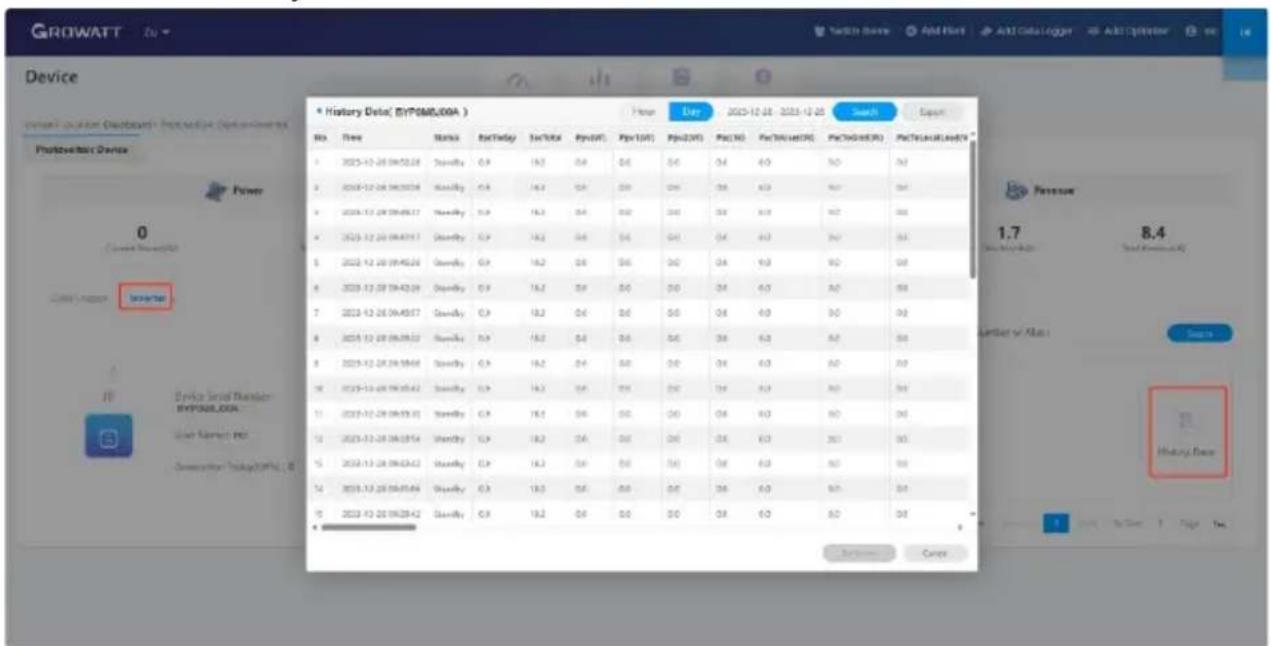

a. U kunt inloggen op de website met dezelfde gebruikersnaam en hetzelfde wachtwoord als in de ShinePhone-app. Na het selecteren van uw installatie heeft u toegang tot de gedetailleerde informatie.
b. Klik op "Omvormer" om de status en historische gegevens van de micro-omvormer te bekijken.

2.3 Controleer de installatie (alleen voor gekwalificeerde installateurs)

Nr.		Artikelen controleren	J/N
1	DC	Alle DC-connectoren zijn veilig aangesloten
2	AC	De AC-kabel is stevig aangesloten op de AC-adapterkabel
3		De aardingsdraad is correct geïnstalleerd (optioneel)
4	Monitor	Het monitoringsysteem werkt naar behoren

3 Probleemoplossing

Wanneer zich een uitzondering voordoet, kunt u statuslampje controleren om de status te controleren, of open de ShinePhone-app en ga naar de log-pagina gaan om gedetailleerde foutinformatie te bekijken.

3.1 Statuslampje

Het statuslampje knippert bij het opstarten. Continu groen geeft een succesvolle opstart aan.

Status van het systeem	Statuslampje	Omschrijving
Wachten	Knippert groen (aan voor 1 seconde en uit voor 5 seconden)	Er wordt niet aan de eisen voldaan: PV-spanning ligt niet binnen het opstartbereik; fasevergrendeling mislukt; netspanning of frequentie ligt niet binnen het toegestane bereik
Aftellen voor netaansluiting	Knippert groen (aan voor 1 seconde en uit voor 1 seconde)	Wanneer aan de vereisten is voldaan, telt de micro-omvormer af om verbinding te maken met het net.
Met het net gekoppeld	Constant groen	Succesvol aangesloten op het elektriciteitsnet, de router en twee PV-modules
	Knippert groen (aan voor 5 seconden en uit voor 5 seconden)	Succesvol verbonden met het elektriciteitsnet, maar kan geen verbinding maken met de router
Fout	Constant rood	Hardware beschadigd
	Knippert rood (aan voor 1 seconde en uit voor 1 seconde)	Herstelbare fout veroorzaakt door de omgeving
Updaten	Knippert oranje (aan voor 1 seconde en uit voor 1 seconde)	Firmware online bijwerken

De micro-omvormer wordt gevoed door PV-modules. Als de LED-indicator uit is, controleer dan de aansluiting aan de DC-zijde. Als de aansluiting correct is en de PV-spanning hoger is dan 16V, neem dan contact op met uw distributeur of de klantenservice van Growatt.

3.2 Systeemfout

Systeemfouten treden over het algemeen op als gevolg van een uitzondering in het systeem in plaats van de micro-omvormer. Controleer de onderstaande items voordat u de micro-omvormer vervangt.

Foutcode	Omschrijving	Oplossing
PV Voltage hoogError: 202(1~2)	De PV-ingangsspanning overschrijdt de bovengrens.202(1): PV1 Spanning Hoog202(2): PV2 Voltage Hoog	1. Controleer met een multimeter of de spanning van elk PV-paneel lager is dan 60V.2. Als de DC-ingangsspanning binnen het toegestane bereik ligt en de foutmelding aanhoudt, neem dan contact op met de klantenservice van Growatt.
PV-isolatie laagWarning:223	Isolatieprobleem	1. Controleer of de micro-omvormer goed geaard is.2. Controleer de isolatie van de PV-kabels.3. Controleer de impedantie tussen PV (+) / PV (-) en massa (moet meer dan 2KΩ zijn).Als de bovengenoemde waarden binnen het toegestane bereik liggen en de waarschuwingsmelding aanhoudt, neem dan contact op met uw distributeur of de klantenservice van Growatt.
AC V buiten bereikError: 300(1~7)	300 (1~3): Netspanning te laag300 (4~6): Netspanning te hoog300(7): Gemiddelde netspanning gedurende 10 minuten te hoog	1. Controleer de AC-bedrading, vooral de nuldraad en aardingsdraad.2. Controleer of de netspanning binnen het toegestane bereik ligt.3. Start de micro-omvormer opnieuw op. Als het probleem aanhoudt, neem dan contact op met uw distributeur of de klantenservice van Growatt.
Geen AC-aansluitingError: 302	Geen AC-aansluiting	Controleer de AC-bedrading.
AC F buiten bereikError: 304	304 (1~2,7): Grid onder-frequentie304 (3~4,6): Overfrequentie van het net 304(5): ROCOF-fout	1. Controleer de AC-bedrading, met name de nuldraad en de aardingsdraad.2. Controleer of de netfrequentie binnen het toegestane bereik ligt.3. Start de micro-omvormer opnieuw op. Als het probleem aanhoudt, neem dan contact op met uw distributeur of de klantenservice van Growatt.

3.3 Storing micro-omvormer

Foutcode	Omschrijving	Oplossing
Error: 408	Te hoge of te lage temperatuur	Als de omgevingstemperatuur van de micro-omvormer lager is dan 65°C, start u de micro-omvormer opnieuw op. Als de foutmelding aanhoudt, neem dan contact op met uw distributeur of de klantenservice van Growatt.
Error: 409	409(1): BUS momentane spanning is lager dan 250V409(2): BUS momentane spanning is meer dan 500V	Als het alarm af en toe optreedt en de micro-omvormer nog steeds goed werkt, is er geen speciale handeling vereist.Als de fout vaak optreedt en niet kan worden hersteld, neem dan contact op met uw distributeur of de klantenservice van Growatt.
Error: 416	Apparaat defect	Neem contact op met uw distributeur of de klantenservice van Growatt.

ModelSpecificaties	NEO600M-X	NEO800M-X	NEO1000M-X
Ingang (DC)
Nominale spanning	16-60V
MPP-spanningsbereik	28-60V
Max. ingangsstroom per MPP-tracker	18A
Max. kortsluitstroom per MPP-tracker	23A
Uitgang (AC)
AC nominaal vermogen	600W	800W	1000W
Max. AC schijnbaar vermogen	600VA	800VA	1000VA
Nominale wisselspanning*	230V
Frequentie/bereik van het net*	50Hz/60Hz
Nominale uitgangsstroom	2.61A	3.48A	4.35A
Arbeidsfactor (@nominal vermogen)	0.8 leading ... 0.8 lagging
Algemene gegevens
Afmetingen (B/H/D) in mm	270mm×252mm×41.5mm
Gewicht	3.1kg
Bedrijfstemperatuur	-40 °C ... +65°C
Beschermingsgraad	IP67 (NEMA 6)
Draadloze parameters
Draadloze Wifi standaard	802.11 b/g/n
Draadloze Wifi frequentie	2.4GHz
Maximaal Wifiuitgangsvermogen	+20dBm
Versleuteling	AES
Certificaten en goedkeuringen
Netcode	N4105; EN50549; IEC61727,IEC62116; C10,C11; G98
Veiligheid	CE(EMC;LVD;RED)
Plaats van productie	Made in China

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

* De AC voltage en het frequentiebereik kunnen variëren, afhankelijk van de specifieke landelijke netstandaard.

5 Veiligheid

	Levensgevaar door dodelijke spanningen!In de geleidende delen van de micro-omvormer zijn hoge spanningen aanwezig die elektrische schokken kunnen veroorzaken. Voordat u handelingen aan de micro-omvormer uitvoert, moet u het apparaat loskoppelen van alle stroombronnen.
	Levensgevaar door brand of explosie➢ Niet installeren of gebruiken in potentieel ontvlambare en explosieve atmosferen.➢ Zorg ervoor dat de terminator niet in contact komt met open vuur.
	Gevaar voor brandwonden door hete behuizingsdelen➢ De micro-omvormer genereert warmte wanneer deze in werking is. Raak de behuizing van het apparaat niet aan ; anders kan dit leiden tot brandwonden.➢ De micro-omvormer moet worden beschermd tegen onbedoeld contact.
	Elektromagnetische straling➢ Installeer de micro-omvormer nooit in de buurt van elektronisch gevoelige apparaten, zoals de radio, de telefoon en de televisie.➢ Houd te allen tijde een veilige afstand van minimaal 20 cm tot de micro-omvormer.Growatt aanvaardt geen verantwoordelijkheid voor de naleving van de EMC-voorschriften voor het gehele systeem
	Niet weggooienGooi defecte micro-omvormers of accessoires niet bij het huisvuil. Houd u aan de voorschriften voor de verwijdering van elektronisch afval die van toepassing zijn op de installatieplaats.
	Demonteer de micro-omvormer niet zelf➢ Demonteer de micro-omvormer niet zelf om schade aan het apparaat te voorkomen.➢ Als u een probleem ondervindt met de micro-omvormer dat niet kan worden opgelost, neem dan contact op met de leverancier van Growatt.

Verklaring van 6

overeenstemming

Dit product voldoet aan de volgende voorschriften en vereisten:

Electromagnetic Compatibility Directive:2014/30/EU (EMC)
Radio equipment instruction:2014/53/EU(RED)
Electrical Equipment (Safety) Regulations 2016:2014/35/EU(LVD)
Restriction of Hazardous Substances Directive: 2011/65/EU(EU) and 2015/863 (RoHS)
Download de conformiteitsverklaring op
https://en.growatt.com/upload/file/EU_Conformity_Declaration_NEO_600_1000_M_X.pdf.

Service en contact 7

Ga voor meer informatie over lokale servicecentra naar:
