GEBRUIKSAANWIJZING RML 9430 DOMETIC

Gebruiksaanwijzing....96

1

1 2 3 4 5 6 7

2

TYPE C 40/110 CLIMATE CLASS SKU MLC ROD. NERLOD NO. BRUTTOINHALT TOTAL CAP. VOLUME BRUT VERDAMPFERFACH FREEZER COMP. VOLUME COMPT BT NUTZINHALT USEFUL CAP. VOLUME NET CE 008512 e 1 031654 AP Z 660 MADE IN GERMANY 00094200762

RML 9430 1234

RML 9430 1 2 3 4

RML 9431/9435 5 12345678

6 RML 9430 A B C

7
RML 9430 RML 9431 / 9435

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 96
2 Veiligheidsinstructies 97
3 Omvang van de levering 101
4 Toebehoren....102
5 Reglementair gebruik ....102
6 Technische beschrijving .....103
7 Koelkast bedienen ....106
8 Storingen verhelpen 117
9 Reiniging en onderhoud....120
10 Onderhoud....121
11 Garantie....122
12 Afvoer 122
13 Technische gegevens....123

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze niet wordt vermeden.

VOORZICHTIG!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot licht of gemiddeld letsel, als deze niet wordt vermeden.

LET OP!

Aanwijzing met betrekking tot een situatie die kan leiden tot materiële schade, als deze niet wordt vermeden.

INSTRUCTIE

Meer informatie over de bediening van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en verkeerde aansluitspanning
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Levensgevaar door elektrische schok

• Montage en demontage van het apparaat mogen uitsluitend door vakmensen worden uitgevoerd.
• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Reparaties en onderhoud aan dit apparaat mogen uitsluitend door vakmensen worden uitgevoerd. Door onjuist uitgevoerde reparaties kunnen ernstige gevaren resp. beschadigingen aan het apparaat ontstaan.

Brandgevaar

• Het koudemiddel in het koelcircuit is licht ontvlambaar.
  Bij een beschadiging van het koelcircuit (ammoniakgeur):
  – Schakelt het toestel uit.
• Vermijd open vuur en ontstekingsvonken.
• Ventileer de ruimte goed.

Explosiegevaar

- Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

Gevaar voor de gezondheid

• Open het absorptieaggregaat nooit. Het staat onder hoge druk en kan letsel veroorzaken, als het wordt geopend.
• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
• Kinderen mogen niet met het toestel spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.
• Kinderen van 3 tot 8 jaar mogen koelapparaten laden en ontladen

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids-aanwijzingen kan leiden tot licht of gemiddeld letsel.

Beknellingsgevaar

• Grijp niet in de scharnier.

LET OP! Gevaar voor beschadiging

• Houd de condenswateropening altijd schoon.
• De verlichting van het apparaat mag alleen door de klantenservice worden vervangen.
• Gebruik voor de voertuigreiniging rond het ventilatierooster geen hogedrukreiniger.
• Monteer de winterafdekkingen van de ventilatieroosters (toebehoren), als het voertuig van buiten wordt gereinigd of langdurig uit bedrijf wordt genomen.

• Open in geen geval het koelcircuit.

• De koelkast is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen.

• De koelkast mag niet aan regen worden blootgesteld.

2.2 Veiligheid bij het gebruik

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids-aanwijzingen kan leiden tot licht of gemiddeld letsel.

Gevaar voor verwonding

• Sluit en vergrendel de apparaatdeur altijd voor het rijden.
• Het aggregaat aan de achterzijde van het apparaat wordt tijdens gebruik zeer heet. Ga voorzichtig om met hittegeleidende delen van uitgenomen ventilatieroosters.

LET OP! Gevaar voor beschadiging

• Gebruik geen elektrische toestellen binnen het apparaat, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.
• Let erop dat de ventilatieopeningen niet worden afgedekt.

• Oververhittingsgevaar!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat de koelkast op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Vul het binnenreservoir niet met vloeistoffen of ijs.
• Bescherm de koelkast en de kabels tegen hitte en vocht.
• Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

2.3 Veiligheid tijdens bedrijf met gas

WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Explosiegevaar

• Het toestel mag uitsluitend met de op het typeplaatje aangegeven druk worden gebruikt. Gebruik alleen vast ingestelde drukregelaars die voldoen aan de nationale voorschriften.
• Gebruik het apparaat tijdens het rijden alleen met gas, als de voertuigfabrikant gebruik van de gasinstallatie tijdens rijden toestaat (zie voertuighandleiding).
• Controleer de nationale voorschriften inzake gebruik van het apparaat met gas tijdens rijden.

- Gebruik het apparaat nooit met gas

• o p t a n k s t a t i o n s
• in parkeergarages
• op ponten
• tijdens transport van de caravan of de camper met een transport-of sleepwagen

- Het toestel nooit met open vuur op lekkage controleren.

- Bij gasgeur:

• Sluit de afsluitkraan van de gasvoorziening en het ventiel van de gasfles.
• Open alle ramen en verlaat de ruimte.
• Bedien geen elektrische schakelaars.
• B l u s o p e n v u u r .

• Laat de gasinstallatie door een vakbedrijf controleren.

• Bewaar de flessen met vloeibaar gas nooit op niet-geventileerde plaatsen of onder grondniveau (trechtervormige kuilen in de grond).

• bescherm flessen met vloeibaar gas tegen directe zonnestralen. De temperatuur mag niet hoger zijn dan 50 °C.

LET OP! Gevaar voor beschadiging

- Gebruik alleen vloeibaar gas, geen aardgas (zie typeplaatje).

INSTRUCTIE

- Op een hoogte boven 1000 m kunnen ontstekingsproblemen optreden. Ga over op een andere energiesoort, indien mogelijk.

2.4 Veiligheid bij bediening

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids-aanwijzingen kan leiden tot licht of gemiddeld letsel.

Gevaar voor de gezondheid

• Controleer of het koelvermogen van het apparaat voldoet aan de eisen van de levensmiddelen die u wilt koelen.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.
• Langdurig openen van de deur kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van het apparaat.

• Reinig oppervlakken die in contact komen met voedsel en aftap-systemen regelmatig.

• Sla rauw vlees en vis op in geschikte containers in het apparaat, zodat ze niet met andere levensmiddelen in contact komen of erop druppelen.

• Als het apparaat langdurig leeg blijft:

– Schakel het apparaat uit.
- Ontdooi het apparaat.
- Reinig het apparaat en droog het af.
– Laat de deur open om schimmelvorming in het apparaat te voorkomen.

LET OP! Gevaar voor beschadiging

- Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de apparaatdeur, in het groentevak of op het onderste draagrooster.

2.5 Veiligheid tijdens bedrijf met gelijkstroom

LET OP!

- Kies uitsluitend voor het gebruik met gelijkstroom (gebruik op batterijen) als de voertuigmotor draait en de dynamo voldoende spanning levert of als u een accumonitor gebruikt.

2.6 Veiligheid tijdens bedrijf met wisselstroom

LET OP!

• Vergelijk de spanning op het typeplaatje met de aanwezige energie- voorziening.
• Sluit de koelkast uitsluitend met de bijbehorende aansluitkabel aan op het wisselstroomnet.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.

3 Omvang van de levering

• Koelkast
- Bakje voor ijsblokjes
- Gebruiksaanwijzing
- Montagehandleiding

4 T o e b e h o r

Als toebehoren verkrijgbaar (niet bijgeleverd):

Omschrijving

Ventilator voor de verhoging van het koelvermogen bij hoge buitentemperatuur

Winterafdekking voor het ventilatierooster

Vergrendelbare deuretage

Fleshouder voor vergrendelbare deuretage

Vergrendelbaar draagrooster

Al het toebehoren is verkrijgbaar via de vakhandel. Neem bij vragen direct contact op met uw vakhandel of servicepartner.

5 R e g l e m e n

De koelkast is ontworpen voor inbouw in caravans of campers. Ze zijn uitsluitend geschikt voor het koelen, diepvriezen en bewaren van levensmiddelen. De koelkast is niet bedoeld voor de vakkundige opslag van geneesmiddelen.

VOORZICHTIG! Gevaar voor de gezondheid!

Controleer of het koelvermogen van de koelkast voldoet aan de eisen van de levensmiddelen die u wilt koelen.

De koelkast wordt gebruikt met een gelijk- en wisselstroomcontactdoos, en kan bovendien onafhankelijk van stroom met vloeibaar gas (propaan of butaan) worden gebruikt. De koelkast mag niet met aardgas of stadsgas worden gebruikt.

6 Technische beschrijving

6.1 Beschrijving

De koelkast is een absorptiekoelkast. De koelkast is ontworpen voor gebruik met drie verschillende energiebronnen: hij kan met wisselstroom, gelijkstroom of met butaan-/propaangas worden gebruikt. Voor gelijkstroombedrijf kan de voertuig-accu of een op het voertuig gemonteerde zonne-energie-installatie worden gebruikt. In wisselstroom- en gasbedrijf zorgt de thermostatische regeling ervoor dat de koelkasttemperatuur gelijk blijft en zo weinig mogelijk energie wordt verbruikt.

De koelkast beschikt over een vergrendelingsmechanisme dat ook als transportbeveiliging dient.

De koelkast is uitgerust met een dooiwaterafvoer. De afvoeropening bevindt zich aan de achterwand van de koelkast.

De koelkast is uitgerust met een automatische vlambeveiliging die de gastoevoer na 30 seconden automatisch onderbreekt als de vlam uitgaat.

De koelkast RML9435 beschikt over een automatische bedrijfsmodus waarin automatisch de gunstigste aangesloten energiesoort wordt gekozen.

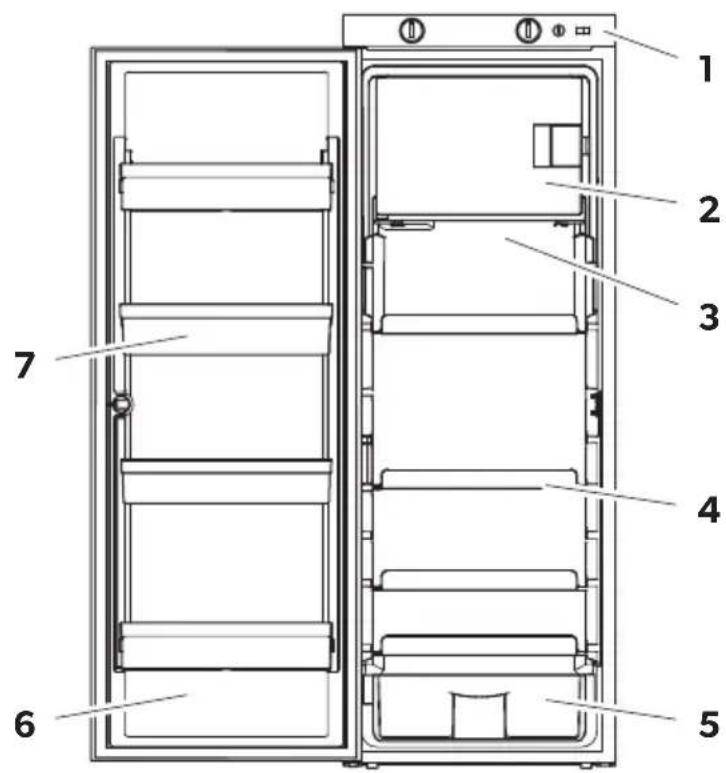

6.2 Bestanddelen

Pos. in afb. 1, pagina 3	Beschrijving
1 Bedieningselementen
2 Vriesvak
3 Naverdamper voor koelruimte
4 Aflegvlakken
5 Groentebak
6 Onderste etage met fleshouder
7 Bovenste etage

In de koelkast bevindt zich het typeplaatje van de koelkast. Het bevat de modelaanduiding, het productnummer en het serienummer. Deze gegevens heeft u nodig bij alle contacten met de klantenservice of voor het bestellen van reserveonderdelen:

Pos. in afb. 2, pagina 3		Beschrijving
1 Modelnummer
2	P	r	o	d	u
3 Serienummer
4 Elektrische aansluitwaarden
5	G	a	s	d	r

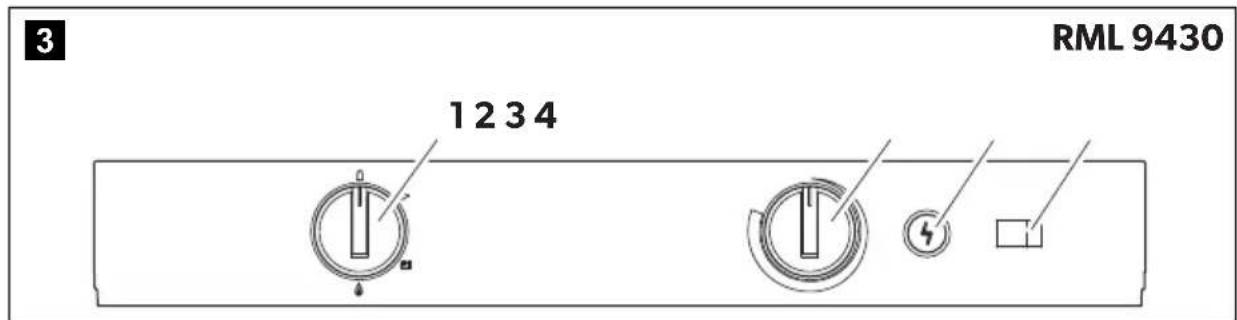

6.3 Bedieningselementen

De koelkast RML9430 beschikt over volgende bedieningselementen:

Pos. in afb. 3, pagina 4	Beschrijving
1 Energiekeuzeschakelaar
2 Temperatuurregelaar
3 Elektrische ontsteking (gas)
4 Vlamindicator

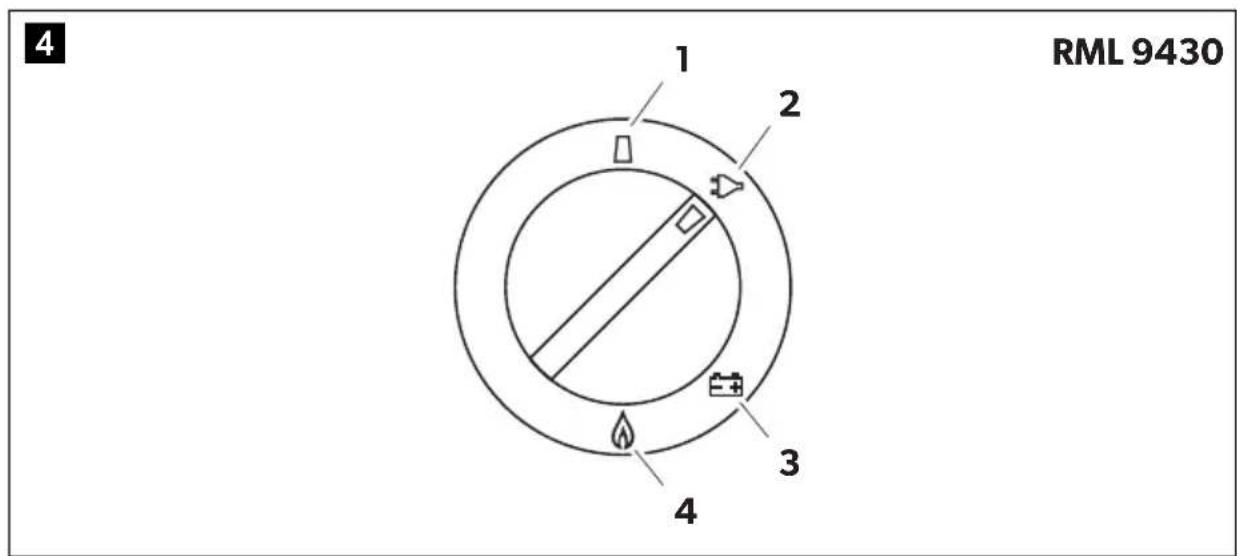

De energiekeuzeschakelaar (afb. 3 1, pagina 4) beschikt over volgende instelmogelijkheden:

Pos. in afb. 4, pagina 4	Beschrijving
1	UIT
2 Gebruik met-wisselstroom
3 Gebruik met-gelijkstroom
4 Gebruik met-gas

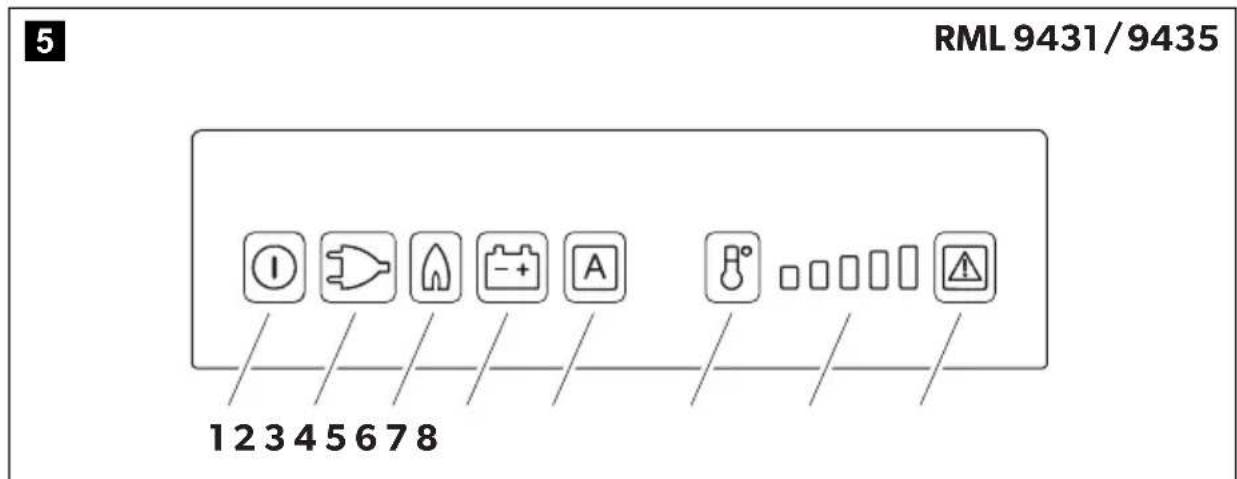

De koelkasten RML9431 en RML9435 beschikken over volgende, verlichte bedieningselementen:

Pos. in afb. 5, pagina 4	Beschrijving
1 AAN/UIT-schakelaar
2 Gebruik met-wisselstroom
3 Gebruik met-gas
4 Gebruik met-gelijkstroom
5 Automatische modus (alleen RML9435)
6 Temperatuur instellen
7 Temperatuur indicatie
8 Indicator voor-storing Resettoets voor gas-storing

7 Koelkast bedienen

LET OP!

• Zorg ervoor dat zich alleen voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld mogen worden.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

INSTRUCTIE

• Voordat u de nieuwe koelkast in gebruik neemt, moet u deze om hygiënische redenen met een vochtige doek van binnen en van buiten reinigen.
• Het koelvermogen kan worden beïnvloed door
• de omgevingstemperatuur,
• de hoeveelheid levensmiddelen die geconserveerd dienen te worden,
• het aantal keren dat de deur wordt geopend.

- Bij de eerste ingebruikname van de koelkast kunnen geurtjes ontstaan die na enkele uren vervliegen. Ventileer de ruimte goed. - Parkeer het voertuig horizontaal, in het bijzonder bij ingebruikname en bij het vullen van de koelkast voor het begin van de reis.

- Het koelkastaggregaat werkt geruisloos.

- Ongeveer een uur na inschakelen moet het vriesvak van de koelkast koud worden. De koelkast bereikt zijn bedrijfstemperatuur na verloop van enkele uren.

- Alleen RML9431/9435: Accumagementsystemen schakelen de stroomvoorziening naar de koelkast uit, als de motor van het voertuig langer dan 30 minuten uitgeschakeld is. Voor gebruik heeft de koelkast een permanente gelijkstroomvoorziening nodig. Indien uw voertuig over een accumanagementsysteem beschikt, deactiveer het dan.

7.1 Tips om energie te sparen

• Laat warme spijzen eerst afkoelen, voordat u ze in het koeltoestel doet.
• Open de koelkast niet vaker dan nodig.
• Laat de deur niet langer openstaan dan nodig.
• Plaats levensmiddelen zodanig dat de lucht in de koelkast kan circuleren.
• Laat ongeveer 10 mm afstand tussen de koellading en de naverdamper.

7.2 Koelkast inschakelen (RML9430)

Gebruik met wisselstroom

▶Schakel de koelkast in door de energiekeuzeschakelaar in de positie draaien.

Gebruik met gelijkstroom

INSTRUCTIE

Kies uitsluitend voor het gebruik met gelijkstroom (gebruik op batterijen) wanneer de voertuigmotor draait en de dynamo voldoende spanning levert of wanneer u een accumonitor gebruikt.

▶Schakel de koelkast in door de energiekeuzeschakelaar in de positie draaien.

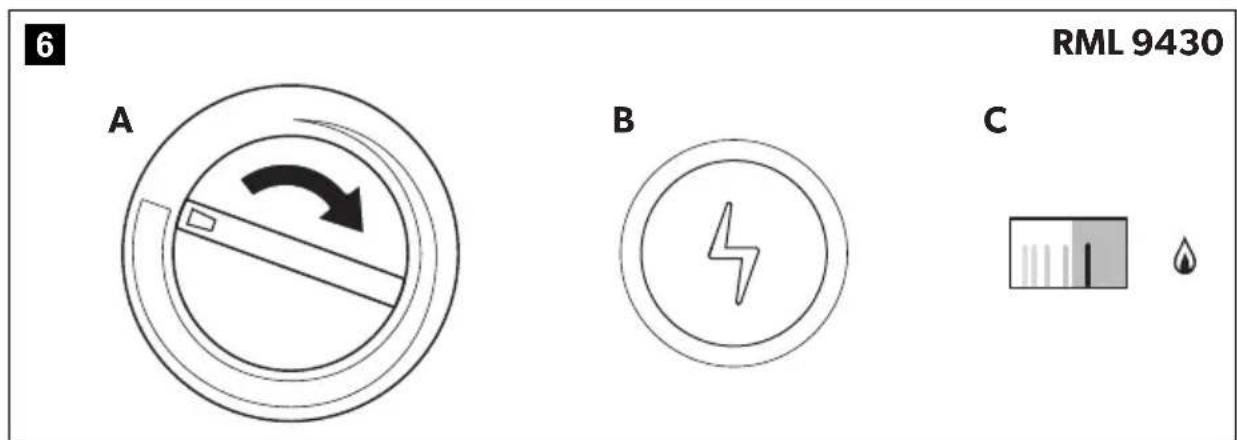

Gebruik met gas (afb. 6, pagina 4)

Gebruik de koelkast op tankstations nooit met gas.

INSTRUCTIE

Bij gebruik met autogas (LPG) moet de brander vaker worden gereinigd (twee tot drie keer per jaar).

▶Controleer of de gastoevoer is ingeschakeld.
▶Draai de energiekeuzeschakelaar in de stand.
▶ Draai de temperatuurregeling op de maximale stand (A).
▶Druk de temperatuurregelaar in en houd deze ingedrukt.
Druk bovendien de elektrische ontsteking in en houd deze ingedrukt (B).
√ De brander wordt automatisch ontstoken. De aanwijzer van de vlamindicator beweegt naar het groene bereik, nadat de brander is ontstoken (C).
▶Houd de temperatuurregeling nog 15 seconden ingedrukt.

7.3 Koelkast inschakelen (RML9431/RML9435)

▶Houd de toets twee seconden lang ingedrukt.
√De koelkast start met de laatst gekozen energiesoort.

Gebruik met wisselstroom

▶Druk op de toets .

Gebruik met gelijkstroom

INSTRUCTIE

Kies uitsluitend voor het gebruik met gelijkstroom (gebruik op batterijen) wanneer de voertuigmotor draait en de dynamo voldoende spanning levert of wanneer u een accumonitor gebruikt.

▶Druk op de toets .

Gebruik met gas

Gebruik de koelkast op tankstations nooit met gas.

INSTRUCTIE

Bij gebruik met autogas (LPG) moet de brander vaker worden gereinigd (twee tot drie keer per jaar).

▶Druk op de toets .

√De brander wordt automatisch ontstoken.

Automatisch bedrijf (alleen RML9435)

INSTRUCTIE

• Om onbedoeld omschakelen naar gasbedrijf tijdens tanken uit te sluiten, start de automatische modus gasbedrijf pas 15 minuten na uitschakelen van de motor.
• Schakel de koelkast uit of schakel om naar een andere bedrijfsmodus, als de tankstop langer dan 15 minuten duurt.

De koelkast kiest in automatische bedrijfsmodus automatisch de gunstigste, beschikbare bedrijfsmodus.

Prioriteit Bedrijfsmodus

1	Solar (gelijkstroom)
2	Wisselstroom
3	Gelijkstroom
4	Gas

▶Druk op de toets .

7.4 Koelkastdeur sluiten

▶Druk de deur dicht tot u een duidelijke klik hoort.

√ De deur is gesloten en vergrendeld.

7.5 Temperatuur selecteren

INSTRUCTIE

• Selecteer bij omgevingstemperaturen van +15 °C – +25 °C de middenstand (afb. 7 1, pagina 5). Het aggregaat werkt in het optimale vermogensbereik.
• In gelijkstroombedrijf werkt de koelkast zonder thermostatische regeling (continubedrijf).

RML9430: Stel met de temperatuurregeling (afb. 3 2, pagina 4) de gewenste temperatuur in:

– smalle balk = geringste koelvermogen
- brede balk = hoogste koelvermogen

RML9431/9435: Stel met de toets de gewenste temperatuur in. Het ingestelde temperatuurniveau is afleesbaar op de weergave

• een balk = geringste koelvermogen
• vijf balken = hoogste koelvermogen

7.6 Aanwijzingen over het bewaren van levensmiddelen

VOORZICHTIG!

Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de koelkastdeur, in het groentevak of op het onderste draagrooster.

De koelkastvakken worden voor volgende levensmiddelen aanbevolen:

Pos. in afb. 8, pagina 5	Levensmiddel
1 Diepvrieswaren
2 Melkproducten, toebereid voedselVoor Frankrijk geldt: Bewaar melkproducten uitsluitend in dit vak.
3 Vlees, vis, waren om te ontdooien
4 Salade, groente, fruit
5 Drank in flessen of zakken
6 Dressings, ketchup, marmelade
7 Eieren, boter

Neem voor het bewaren van levensmiddelen het volgend in acht:

INSTRUCTIE

• Bewaar geen koolzuurhoudende dranken in het vriesvak.
• Het vriesvak is geschikt voor het maken van ijsblokjes en het kort bewaren van bevroren levensmiddelen. Het is niet geschikt voor het invriezen van levensmiddelen.
• As de koelkast langdurig wordt blootgesteld aan een ruimtetemperatuur onder +10 °C, kan een gelijkmatige regeling van de temperatuur van het vriesvak niet worden gegarandeerd. Dit kan leiden tot een temperatuurstijging in het vriesvak en het ontdooien van bevroren levensmiddelen.
• Verpak rauwe en gekookte waren gescheiden.
• Neem altijd de vervalsdatum op de verpakkingen in acht.
• Laat gekoelde waren niet te lang buiten de koelkast.
• Reinig de binnenruimte van de koelkast regelmatig.

7.7 Ijsblokjes maken

▶Vul de ijsschaal tot driekwart hoogte met water.
▶ Plaats de ijsschaal in het vriesvak (afb. 1 2, pagina 3) van de koelkast.

7.8 Koelkast uitschakelen

Ga als volgt te werk:

▶RML9430: Draai de energiekeuzeschakelaar in de stand.
▶ RML9431/9435: Houd de toets Ⓐ drie seconden lang ingedrukt.
√ De weergave gaat uit en de koelkast is compleet uitgeschakeld.
▶ Sluit de gastoevoer in het voertuig en de klep van de gasfles.

Winterstand inrichten

Richt de winterstand in, als u de koelkast langdurig niet gebruikt langdurig niet gebruikt:

Ontgrendel de afsluithaak van de deurvergrendeling door deze er naar voren uit te trekken en dan naar voren te klappen (afb. 9, pagina 5). Als de deur nu gesloten wordt, blijft hij toch met een kier geopend. Zo wordt schimmelvorming voorkomen.

▶Verwijder de batterijen uit het batterijvak.

Open de deur in winterstand als volgt (afb. 10, pagina 6):

▶Druk de deur zacht dicht, zodat de deur de sluithaak van de deurvergrendeling raakt.

▶Trek de deurgreep naar u toe zonder de deur te openen.

LET OP!

Als u de deur gelijkmatig met het bedienen van de deurgreep opent, wordt de sluithaak van de deurvergrendling beschadigd.

▶Open de deur.

7.9 Optioneel batterijvak gebruiken (alleen RML9431)

Het optioneel verkrijgbare batterijvak bevindt zich direct achter het bedieningsveld van de koelkast (afb. 1 1, pagina 3).

U kunt acht batterijen van het type AA gebruiken om een noodstroomvoorziening te creëren voor het geval de spanningsvoorziening door de voertuigaccu uitvalt. Het batterijvak wordt dan automatisch ingeschakeld. Tijdens spanningsvoorziening door het batterijvak kan de koelkast alleen met gas worden gebruikt.

Plaatsen/vervangen van de batterijen (afb. 10, pagina 6)

▶ Schakel de koelkast uit zoals in hoofdstuk „Koelkast uitschakelen“ op pagina 111 beschreven.
▶Druk tegen de zijdelingse lipjes van het bedienveld.
▶Trek het bedienveld er compleet met batterijvak uit.
▶Neem alle batterijen eruit.

Bescherm uw milieu!

Accu's en batterijen horen niet thuis in het huishoudelijke afval.

Geef uw defecte of verbruikte of defecte accu's bij de leverancier of bij een verzamelpunt af.

▶Plaats acht nieuwe batterijen (type AA). Let op de juiste poling.
▶Schuif het batterijvak weer terug, tot het hoorbaar vergrendelt.

LET OP!

• Gebruik geen verschillende batterijtypes.
• Vermijd kortsluiting van de

7.10 Aflegplaten positioneren

Aflegplaat verwijderen (afb. 11, pagina 6)

▶Maak de twee vergrendelingen aan de zijkanten van de aflegplaat los.
▶Til de aflegplaat iets op en trek deze eruit.

Plaats plaat (afb. 12, pagina 6)

▶Schuif de aflegplaat in de rails in de gewenste positie.
▶Vergrendel de aflegplaat aan de twee zijkanten.

Producthouders instellen

De producthouders (afb. 12 1, pagina 6) zijn vastgeklemd en kunnen traploos door drukken en trekken worden versteld.

7.11 Groentevak verwijderen/plaatsen

Groentevak verwijderen (afb. 13, pagina 6)

▶Open de koelkastdeur met 90°.
▶Trek het groentevak er tot de blokkering uit.
▶Druk de blokkering er in beide geleidingen in.
▶Neem het groentevak eruit.

Groentevak plaatsen (afb. 14, pagina 6)

▶Open de koelkastdeur met 90°.
▶Plaats het groentevak in de geleidingen.
▶Schuif het groentevak er volledig in.

√ Na het vergrendelen is het groentevak weer tegen volledig uittrekken beveiligd.

7.12 Vriesvak verwijderen

Ga als volgt te werk (afb. 15, pagina 7):

▶ Ontgrendel de vriesvakdeur met een schroevendraaier (A).
▶Trek de vriesvakdeur eruit (B).
▶ Ontgrendel de vriesvakbodem aan beide zijden (C).
▶Trek de vriesvakbodem eruit (D).

INSTRUCTIE

• Bewaar de vriesvakdeur en de vriesvakbodem zorgvuldig om beschadiging te voorkomen.
• Voer de inbouw in omgekeerde volgorde uit.

7.13 Koelkast ontdooien

LET OP!

Gebruik geen mechanisch gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

INSTRUCTIE

Na verloop van tijd vormt zich rijp op de koelribben in de koelkast. Als deze rijplaag ongeveer 3 mm bedraagt, moet de koelkast worden ontdooid.

▶Onderbreek de spanning- en gastoevoer.
▶Maak de koelkast leeg.
Leg een doek in het vriesvak en de koelruimte om overtollig water op te vangen.
▶Laat de deur geopend.
√Het dooiwater van het hoofdkoelvak stroomt in een opvangbak aan de achterzijde van de koelkast en verdampt dan.
▶Wrijf beide koelvakken droog met een doek.

7.14 Gebruik bij lage buitentemperaturen

LET OP!

Monteer tijdens gasbedrijf niet de bovenste winterafdekkingen (niet meegeleverd). Zo wordt warmteophoping voorkomen en kunnen de emissies van de koelkast correct worden weggeleid.

INSTRUCTIE

• Koude lucht kan de prestaties van het aggregaat beperken. Monteer de winterafdekkingen, als bij lage buitentemperaturen een verlies van koelvermogen wordt vastgesteld. Dit beschermt het aggregaat tegen te koude lucht die het vermogen van het aggregaat kan beperken.
• Monteer de winterafdekkingen, als het voertuig van buiten wordt gereinigd of langdurig uit bedrijf wordt genomen.

Monteer de winterafdekkingen op beide ventilatieroosters. Ga hiervoor te werk zoals afgebeeld:

• Ventilatierooster LS330: afb. 16, pagina 7
• Ventilatierooster LS230: afb. 17, pagina 8

INSTRUCTIE

U herkent een op ventilatierooster LS230 gemonteerde winterafdekking aan de uit het ventilatierooster stekende bout (afb. 17 1, pagina 8).

7.15 Batterij van de ontsteking vervangen (alleen RML9430)

Ga als volgt te werk (afb. 18, pagina 9):

Druk met een schroevendraaier de kap van de elektrische ontsteking 2 tot 3 mm in en draai hem 90° naar links (A).
▶Trek de kap eruit (B).
▶Verwijder de batterij (B).
▶ Plaats de nieuwe batterij (Typ AAA). Let op de juiste poling.
▶Plaats de kap terug.

7.16 Deuraanslag wisselen

▶Verwijder de afdekking met bedieningselementen:

• RML9430: Trek de draaiknoppen er voorzichtig af en draai de schroeven los (afb. 19, pagina 9)
• RML9431/9435: Open de koelkastdeur en draai de schroeven aan de onderzijde van de afdekking los (afb. 20, pagina 9)

▶Schroef de scharnierschroef er aan de bovenste deurscharnier uit en bewaar deze (afb. 21, pagina 9).
▶ Til de deur op en eruit (afb. 22, pagina 9).
▶Maak de twee schroeven van de deurvergrendeling los, en neem de deurvergrendeling eruit (afb. 23, pagina 9).
▶Monteer de deurvergrendeling aan de andere zijde, en schroef deze met beide schroeven vast (afb. 24, pagina 9).
▶ Schroef de scharnierpen eruit (afb. 25, pagina 10) en monteer deze aan de andere zijde (afb. 26, pagina 10).
▶ Draai de deur met 180° (afb. 27, pagina 10).
▶Plaats de deur op de scharnierpen.
▶Schroef de scharnierschroef vast aan het bovenste deurscharnier.
▶ Plaats de afdekking met bedieningselementen weer, en schroef deze vast.

7.17 Deurdecor vervangen

LET OP! Gevaar voor beschadiging!

Leg de koelkast alleen op de zijkant neer, nooit op de achterzijde. Anders kan het aggregaat worden beschadigd.

Ga als volgt te werk (afb. 28, pagina 10):

▶ Trek de deurlijst er voorzichtig af. Deze is erop gestoken en wordt alleen door kleine haken vastgehouden (A).
▶ Trek het oude decor zijwaarts uit de deur (A).
▶ Schuif het nieuwe decor in de opening (B).
▶ Steek de deurlijst er weer op (B).
√ De deurlijst is correct bevestigd als hij hoorbaar vergrendelt.

Als de koelkast voor het plaatsen van het decor op de zijkant werd gelegd:

Wacht enkele uren alvorens de koelkast in gebruik te nemen.

8 Storingen verhelpen

Storing Mogelijke oorzaak Voorstel tot oplossing
In wisselstroombedrijf: De koelkast werkt niet.	De zekering in het wissel-stroomnet is defect.	Vervang de zekering.
	Het voertuig is niet op het wisselstroomnet aangeslo-ten.	Verbind het voertuig met het wisselstroomnet.
	Het wisselstroom-verwar-mingselement is defect.	Neem contact op met een geauto-riseerde klantenservice.
In gelijkstroombedrijf: De koelkast werkt niet.	De zekering in de gelijkstroomleiding is defect.	Vervang de zekering.
	De voertuigaccu is ontladen.	Controleer de voertuigaccu, en laad deze op.
	De ontsteking is niet ingeschakeld.	Schakel het contact in.
	Het gelijkstroom-verwar-mingselement is defect.	Neem contact op met een geauto-riseerde klantenservice.
In gasbedrijf: De koelkast werkt niet.	De gasfles is leeg. Vervang de gasfles.
	De gasklep is gesloten. Draai de gasklep open.
	In de leiding bevindt zich lucht.	Schakel de koelkast uit en weer in. Herhaal de procedure eventueel drie tot vier keer.
In automatisch bedrijf: De koelkast werkt in gasbedrijf, hoewel hij op het wisselstroomnet is aangesloten.	De netspanning is te laag. De koelkast keert automatisch terug naar wisselstroombedrijf zodra de netspanning weer voldoende is.

Storing Mogelijke oorzaak Voorstel tot oplossing

De koelkast koelt onvoldoende.	De beluchting rond het aggregaat is onvoldoende.	Controleer of de ventilatieroosters vrij zijn.
	Ijsvorming op verdamper. Controleer of de koelkastdeur correct sluit. Ontdooi de koelkast.
	De temperatuur is te hoog ingesteld.	Selecteer een lagere temperatuur.
	De omgevingstemperatuur is te hoog.	Verwijder de ventilatieroosters tijdelijk, zodat de warme lucht sneller ontwijkt.
	Er zijn te veel levensmiddelen tegelijk in de koelkast gedaan.	Neem een deel van de levensmiddelen weg.
	Er zijn te veel warme levensmiddelen tegelijk in de koelkast gedaan.	Neem de warme levensmiddelen eruit. Laat ze afkoelen, alvorens ze er opnieuw in te doen.
	De koelkast is nog niet lang in gebruik.	Controleer de temperatuur opnieuw na vier tot vijf uur.

Weergegeven storingen en signaaltoon (alleen RML9431 en RML9435)

Storingen worden door knipperen van afzonderlijke toetsen, een signaaltoon of een combinatie van beide weergegeven.

Weergave Storing Voorstel tot oplossing

In wisselstroombedrijf:en knipperen, signaaltoon klinkt gedu- rende 20 s	Het wisselstroom-verwarmingselement is defect.	Neem contact op met een geauto- riseerde klantenservice.
In gelijkstroombedrijf:en knipperen, signaaltoon klinkt gedu- rende 20 s	Het gelijkstroom-verwarmingselement is defect.
en knipperen, signaaltoon klinkt gedu- rende 20 s	De brander of het aggregaat is defect.
en knipperen helder	De brander of het aggregaat is defect.
knippert	De temperatuursensor heeft geen contact of is defect.
In wisselstroombedrijf:en knipperen, signaaltoon klinkt gedurende 20 s	De stroomvoorziening is niet voorhanden of onvoldoende.	Controleer de wisselstroom-aansluitkabel, de stroomvoorzie- ning en de zekering.
In gelijkstroombedrijf:en knipperen, signaaltoon klinkt gedurende 20 s	De stroomvoorziening is niet voorhanden of onvol- doende.	Controleer de gelijkstroomaansluitkabel, de voertuigaccu en de zekering.Alleen RML9435: Controleer het D+-signaal van het voertuig.

Weergave Storing Voorstel tot oplossing

In gasbedrijf en automa-tisch bedrijf:en knipperen, signaaltoon klinkt gedurende 20 s	De brandervlam is niet ontstoken.	Controleer de gasverzorging (gasfles, gasklep).Druk na oplossen van de storing op de toets
In gasbedrijf:en knipperen helder	De brandervlam is niet ontstoken.
Signaaltoon klinkt gedurende 15 s elke twee minuten	De binnenverlichting is ingeschakeld.	Controleer of de koelkastdeur correct sluit.Sluit de koelkastdeur.
Signaaltoon klinkt elke 15 s	De batterijen in het batterijvak zijn leeg of defect.	Vervang de batterijen in het batterijvak.
Koelkast wisselt niet automatisch van externe naar interne spanningsvoorziening door het batterijvak, als de stroomvoorziening door de voertuigaccu uitvalt	De koelkast werkt niet. Gasbedrijf is niet mogelijk, hoewel batterijen zijn geplaatst.	Schakel de koelkast uit en weer in.De stroomvoorziening vanuit de voertuigaccu werd onderbroken terwijl gasbedrijf werd gestart.Aanwijzing: Tijdens ontsteking wordt geen automatische omschakeling uitgevoerd.

9 Reiniging en onderhoud

WAARSCHUWING! Levensgevaar door elektrische schok

Scheid de koelkast voor reiniging en onderhoud van het net.

LET OP! Gevaar voor beschadiging

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd kunnen raken.
• Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.
• Gebruik geen mechanische of andere hulpmiddelen om het ont-dooien te versnellen.

▶Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek.
▶ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.
▶Wis de koelkast na de reiniging droog met een doek.
▶Controleer de dooiwaterafvoer regelmatig.

Reinig de dooiwaterafvoer indien nodig. Als deze verstopt is, blijft het dooiwater achter op de bodem van de koelkast.

▶ Controleer of de ventilatieroosters in de buitenwand van de camper of caravan (afb. 16 1, pagina 7) en de dakontluchting (afb. 29, pagina 11) van de koelkast vrij zijn van stof en vuil, zodat de tijdens het bedrijf ontwikkelende warmte kan worden afgevoerd en de koelkast niet beschadigd raakt.

10 Onderhoud

WAARSCHUWING!

Werkzaamheden aan gas- en elektroinrichtingen mogen uitsluitend door een geautoriseerde vakman worden uitgevoerd.

INSTRUCTIE

Laat de koelkast na langdurig niet-gebruik van het voertuig onderhouden. Neem hiervoor contact op met de klantenservice.

Laat de gasinstallatie en de aangesloten gasafvoervóór de eerste in bedrijfstelling alsmede elke twee jaar door een geautoriseerde vakman controleren op conformiteit met EN 1949.
De gasbrander moet indien nodig, echter minstens jaarlijks, worden gereinigd. Bij gebruik van autogas (tank of vulbare flessen) is het onderhoudsinterval tot zes of drie maanden korter, afhankelijk van de mate van vervuiling. Dit is zichtbaar door een gereduceerd koelvermogen bij gasbedrijf.
▶ Bewaar alle bewijzen van uitgevoerd onderhoud aan uw koelkast goed.

11 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (zie achterzijde) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

12 Afvoer

WAARSCHUWING! Gevaar voor kinderen

Voor het afvoeren van uw oude koelkast:

• Demonteer de lade.
• Laat de aflegvlakken in de koelkast, zodat kinderen er niet kunnen instappen.

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

Bescherm uw milieu!

Accu's en batterijen horen niet thuis in het huishoudelijke afval.

Geef uw defecte of verbruikte of defecte accu's bij de leverancier of bij een verzamelpunt af.

	RML9430 RML9431 RML9435
Aansluitspanning:	230 V~ / 50 Hz12 V=
Bruto-inhoud: 146 l
Vriesvak: 12 l
Bruto inhoud(vriesvak uitgenomen):	151 l
Nettoinhoud: 142 l
Nettoinhoud(vriesvak uitgenomen):	148 l
Opgenomen vermogen:	170 W (230 V~)170 W (12 V=
Energieverbruik:	3,2 kWh/24 h (230 V~)340 Ah/24 h (12 V=
Gasverbruik: 380 g/24 h
Klimaatklasse: SN
Geluidsemissie: 0 dB(A)
Contact: Handmatig Automatisch Automatisch
Energiekeuze:	Handmatig	Handmatig	Automatisch
Afmetingen h x b x d:	afb. 30, pagina 11
Gewicht:	37 kg
Keurmerk/certificaat:	CE E1

INSTRUCTIE

De CE-conformiteitsverklaring is verkrijgbaar bij Dometic.

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
