GEBRUIKSAANWIJZING BTs200 BeamZ

WAARSCHUWING! Lees deze gebruiksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controlleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
  Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie uit de apparatuur.
  Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders zal het apparaat oververhit raken.

WAARSCHUWING: Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als de apparatuur een spanningsselectieschakelaar hebct, sluit de apparatuur alleen aan op het stopcontact als de waarden van de apparatuur en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoor of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controller na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controller het apparaat en het netsnoer van tijd tot tijd.
  Trek alti de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blinkseminlag of voor langere perioden van buitengebruikstelling.
• Schakel het apparaat nietsnael achter elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installee het apparatus op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
  Zorg altiqd voor een vrijie luchtruiimte van minstens 50 cm rondon het apparaat voor ventilatie.
  Zorg e d t h f t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t s
  Voor gebruik bij montagehoogte >100 cm. bevestig het armatuur aktijd met een geschikte visilheidskabel. Bevestig de visilheidskabel alleen op de juiste bevestigingspunten. De visilheidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct maar de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen,. konnenverozaken bij Lichtgevoelige personen of personen met epilepsie.
• Dit apparaat is Niet ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van diest za jnr.

WAARSCHUWING: Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschemmende aarding. Deactiveer nooit de beschemmende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blootgesteld aan extreme但它,vocht of stof.
- Reinig het apparaat met een droge doeck.
Raak het armatuur tijdens de werkig ervan Niet met blote handen aan (de behuizing kan zeer heet worden). Laat het armatuur ten minste 5 minutes afkoelen alvorens.Deze te hanteren.
- Dit toestel is uitsluitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur Niet in de onmiddelijkne nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat Niet bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan Niet onmiddelijk in. Heb ontstane condenswater kan uw apparaat beschadigen. Laat het apparaatuitgeschakeld tot het op kamertemporatuur is.
Probeer nooit de thermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wizig het apparaat Niet.
- Gebruik voor verwang ing alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuar moet altijd:tussen - 5^ C en + 45^ C liggen
- Als dit toestel op een andere manier worden gebruikt dan beschreiben in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gehouden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbool op het product of op de verpakking geeft aan dat dit product Niet als hushoudelijk afval mag worden behandeld. In plaats waarvan moet het worden overhandigd aan het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogiele negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zonden konnen worden veroorzaakt door ongepaste afvalwerking van dit product. Het recyclen van materielen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw plaatselijke gemeente, uwuisvuldienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET OP! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controller de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zich in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten.Bewaar de verpakking en het verpakkingsmaterialiaal. Indien het product moet worden terugestuurd, is het belangrijk dat het product in originele verpakking worden geretourneerd.

Als het apparaat is bloutgesteld aan drastische temperatuurverschillen [bv. na het transport], schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en stek verrolgens de voeding steker in het stopcontact.

AANSLUITSPANNING

Op acheerzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanninger dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat als i aan op een beschermd circuit [aardlekschakelaar of zekering]. Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrcutie of brand te vermijden.

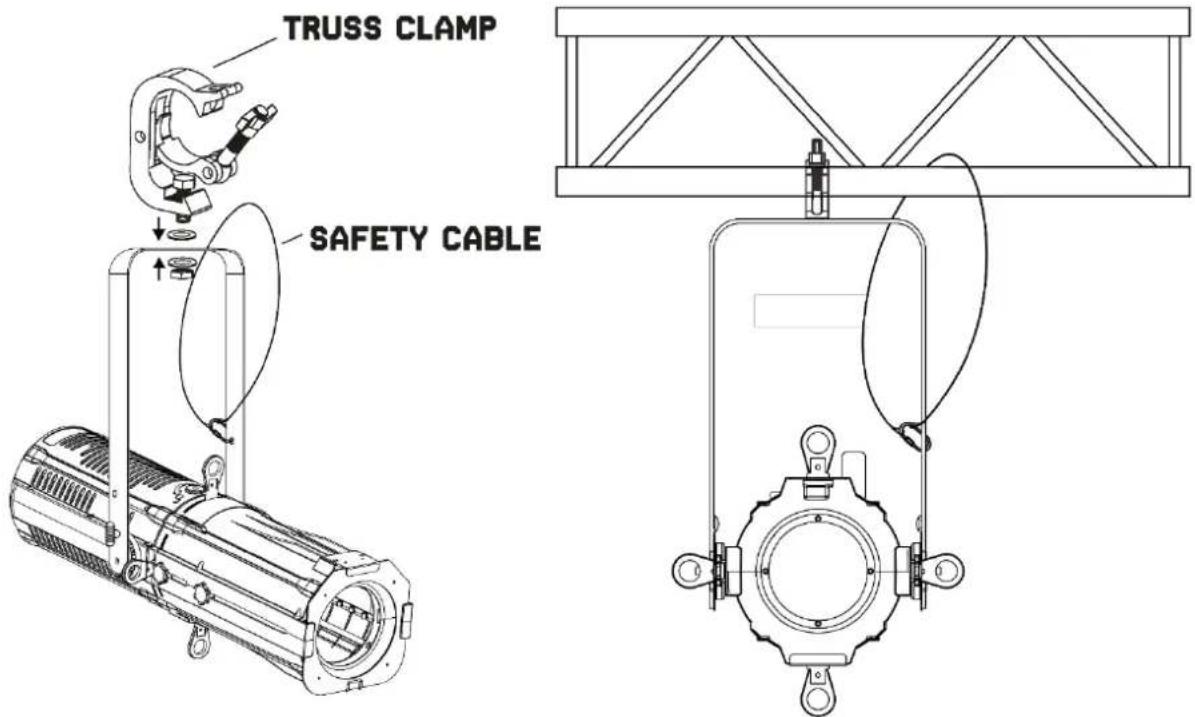

RIGGING

Het armatuur kan op een stabiele en gelijkmatige ondergrond worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het armatuur ook ondersteboven aan een truss gemonteerd worden, zie onderstaande afbeelding. Voor de bevestiging zijn gecertificierde klemmen met de juiste werklast vereist. Volgens de figuur worden de quick-lock bouten van de omega beugels in de openingsin de bodemplaat geplaatst en rechtsom gedraaid tot ze vergrendelen (tot aan de aanslag). De montageplaats moet voldoende stabel zich en een gewicht van 10 keer het gewicht van het armatuur konnen dragen. Borg het armatuur met een veiligheidskabel, zodat deze Niet maar beneden kan vallen.

Volg bij het uitvoeren van een installmentie altijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties. Laat de installmentie altijd controlleren door een geauthoriseerde dealer!

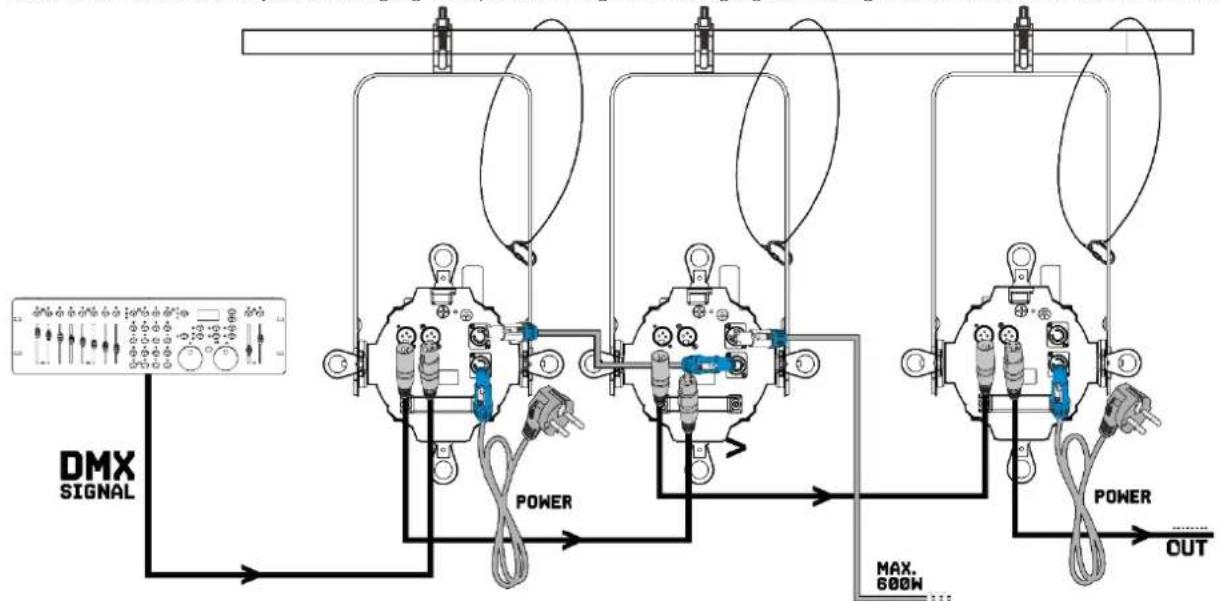

DMX BEDIENING

As u gebruk maakt van een standaard DMX-lichtstuurtafel, kunt u de DMX uitgang van de lichtstuurtafelrechtstreeks aansluten op de DMX ingang van het eerste armatuur. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgenhet armatuur totdat alle armaturen zijn aangesloten.

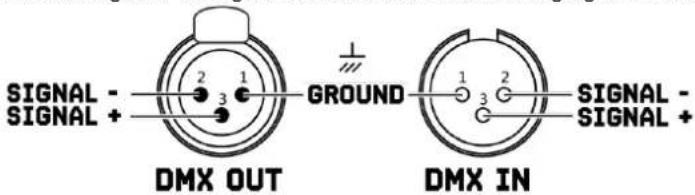

Opgelet: Bij het lijste armatuur, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm wonderstand tussen signal [-] en signal (+) en steek deze in de DMX uitgang van het lijste armatuur in de lijn.

RDM BEDIENING

De BTS200C kan communiceren met behulp van RDM (Remote Device Management) via DMX512. RDM is een bi-directioneel communicatieprotocol voor gebruik in DMX512-besturingsystemen, het is de open standard voor DMX512 configuratie en statusbewaking.

Het RDM-protocol maakt het maybek datapakketten in een DMX512-lijn in te voegen zonder dat de bestande Niet-RDM-apparatuur te beinvoeden. Het systeem is in staat, met behulp van een lichtstuurtafel of speciale RDM-controller, om commando's te verzenden en te ontvangen van specifieke armaturen.

Met de RDM-functie kunt u onder andere het DMX-startadres van uw armaturen op afstand instellen. Dit is vooral handig wanner het apparaat in een onbereikbaar plek is geinstalleerd. Elke BTS200C heeft een RDM UID (uniek identificatienummer).

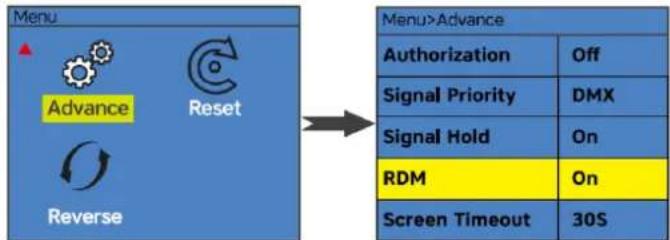

Let op: Activeer RDM-functie via "Geavanceerde instellenen" in het menu, voordat u het armatuur in gebruik neemt. Zie onderstaande.

LENS BUIS

Voor het verwijderen en installereren van de BTS-profilbuis:

Stap 1: Draai de lensbuisknoppen (A) los (aar verwijder.Deze Niet)..

Stap 2: Schuif de lensbuisietsnaar links of rechts.

Stap 3: Til de lensbuis omhoog en weg van de lichtbron.

Stap4: Voor het monteren volg het proces in omgekeerde richting uit te voeren.

De BTS-profielbuis heeft een handmatig zoom- en focussysteme waarmeu u eenvoudig kleine scherpstelaanpassingen kutn make n met behulp van een schuifknop aan de zijkant van de lensbuis.

• Om in te zoomen, draaiu de duimwielbouten (B) aan de zijkanten van de lensbuis iets los en schuift u de zoomknop heb en weer. Draai de duimwielbouten wee vast om de zoominstelling vast te houden.
• Om scherp te stellen, draait u de duimwielbouten (C) aan de zijkanten van de lensbuis iejs los en schuift u de scherpstelknop heen en weer. Draai de duimwielbouten wee vast om de scherpstelling vast te houden.

Let op: Zorg ervoor dat de vergrendeling van de lensbuis volledig vastzit en dat de veiligheidskabel is bevestigd voordat u de armatuur in gebruik neemt.

Dit armatuur heeft 4 handbediende messen voor het stellen van de lichtbundel.

KLEURENFilters

Met behulp van het kleurenfilterframe(Intu kleurcorrectie- of diffuusfilter aan de voorkant van het armatuur toevoegen. Duw de borgclip (C) naar een kant om deze los te make. Zorg ervoor dat de borgclip (D) terug op zijn plaats klikt om te voorkomen dat het kleurenfilterframe eruit valt.

Let op: Zorg ervoor dat de filterhouser vergrendeling volledig vastzit en dat de veiligheidskabel is bevestigd voordat u de armatuur in gebruik neemt.

VERUANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en Waarde. Voor het verwangen van de zekering schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op het achterpaneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouser.

Stap 3: Installeer de neue zekering in de zekeringhouder.

Stap 4: Plaats dezekeringhouser in de behuizing.

REINIGEN

De openhoping van stof, vuil en andere zweveende deeltjes verminderen de lichtopbrengst van het armatuur. Het za ook voorkomen dat het armatuur correct koelt, en dit za de levensduur van het armatuur verkorten. De snugheid van de vuilafzetting za variieren afhankelijk van omgevingsfactoren zoals stof in de lucht, gebruik van rookmachines, luchtstroom van ventilatiesystemen, enz. De koelventilatoren van het armatuur zullen de opbouw versnellen, en alle rookdeeltjes die in de atmosefer aanwezig zijn, zullen de neiging tot verstopping van vuil vergroten.

Om de beste prestaties en levensduur van het armatuur te kriijgen, inspecteer het armatuur regelmatig en maak deze schoon zodia u tekenen van vuilophoping ziet.

Beoordeel de gebruiksomgeving elke keer dat u het armatuur begint te gruiken. In stoffige of rokerige omstandigheden, inspecteer het armatuur na enkele uren en controllerer het regelmatig of het armatuur maybek sneler vuil aantrecht dan u verwacht. Stelen reinigingschemop dat ervoort zorgt dat het vui wordt verwijderd voordat het zich kan ophopen.

Gebruik de volgende richtlijnen:

• Ontkoppel het armatuur van het stroomnet en laat hem volledig afkoelen voordat u hem schoonmaakt.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het armatuur te reinigen.
• Stofzuiig of gebrui kage druk perslucht om stof en losse deeltjes van oppervlakken en luchtopeningen te verwijderen. Voorkom dat de bladen van de koelventilatoren draaien voordat u een vacuum of luchtstraal op de ventilator richt, anders kunt u de ventilator te snel latentraien en deze beschadigen.
• Reinig glazen onderden door ze voorzichtig af te vegen met een zachte, schone, pluisvrijde doek, bevochtig met een zwakke reinigingsoplossing. Leg de oplossing op de doek en Niet op het te reinigen oppervlak. Vermijd het wrijven van glazen oppervlakken.
• Droog het armatuur met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het armatuur opnieuw van stroom voorziet.

PROBLEM OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoetijdens het gebruik van het product:

Symptom	Mogelijk oorzaak	Voorgestelde actie
Geenlicht uit het armatuur.	Geen stroomvoorziening.Messenijken allemaal ingedrukt, waardoor hetlicht worden geblokkeerd.Zekering doorgebrand of interne foult.	Controlleur de voeding is ingeschakeld.Controlleur de kabels en aansluitingen.Trek de 4 messen waar buiten.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te verrangen of reparaties of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreiben, tenzij u hiervoor toestemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
Het armatuur worden correct geset, maar reageert nicht [of nicht correct] op de Lichtstuurtafel.	De Lichtstuurtafel is Niet aangesloten.Slechte DMX-lijn.DMX-lijn heeft geen eindweerstand.Onjuiste adressering van het armatuur.Een armatuur is defect en verstoort de gegevensoverdracht op de DMX-lijn.Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Verbind de Lichtstuurtafel.Controlleur de aansluitingen en kabels. Corrigeer slechte verbindingen.Repareer of verrang beschadigde kabels.Steek de DMX terminatorstekker in de DMX-uitgang van de LASTe armatuur op de DMX-lijn.Controlleur het armatuuradres en deinstallingen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het armatuur en verbind ze direct met elkaar om één armatuur per keer te omzeilen totdat de normale werkig is hersteld. Laat een defector armatuur onderhoden door een geauthoriserde technicus.Controlleur de aansluitingen en kabels. Installeren een fase verschuivende kabelussen de armaturen of wissel pin 2 en 3 in het armatuur, die zich afwijkend gedraagt.
Fout na reset van het armatuur.	Effect vereist mechanische aanpassing.	Controlleur de softwareversie en foulmelingen van het armatuur vooreer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geenlichtopbrengst oflicht valt metCUSpenzoen uit..	Armatuur te warm.LED's defectInstellingen van de voedingsspanning komeniet overeenkomen met de lokalewisselspanning en freientre.	Laat het armatuur afkoelen. Verlaag deomgevingstemperaatuur. Zorg voor een vrijluchtstroom rond het armatuur. Reinig het armatuur indien nodig.Ontkoppel het armatuur en neem contact opmet de Beamz Support of met een door Beamz geauthoriserde servicepartner.Ontkoppel het armatuur. Controlleur deinstellenen en corrigeer möglichke founten
