GEBRUIKSAANWIJZING TFR 1800 EINHELL

1 vijverfilter met BIOCELL-filterelement
1 meerstraal-trapfontein
1 spuweraansluiting
1 1/2" dubbele nippel

Type TFR 1800 TFR 2300 TFR 3600
Netaansluiting 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz
Opgenomen vermogen 27 W 45 W 74 W
Debiet max. 1900 l/h 2400 l/h 3500 l/h
Opvoerhoogte max. 1,75 m 2,3 m 2,8 m
Indompeldiepte 3 m 3 m 3 m
Fonteinhoogte met trapfontein max. 1,1 m 1,55 m 2,3 m
Voor vijvervolume tot 5000 l 15000 l 25000 l
Artikelnr.	36.062.10 36.06	2.45 36.062.75

3. Pomp

Universele dompelmotorpomp met een groot vermogen voor continubedrijf in tuinvijvers.

• Olievrije motor
  ●hermetisch in giethars gegoten stator
  ●wateromspoelde permanente-magneetrotor

4. BIOCELL-aanzuigfilter

De aanzuigfilter werkt met een BIOCELL filterelement. BIOCELL is een speciaal materiaal voor het reinigen van het water op een natuurlijke biologische manier. Terwijl normale mechanische filters enkel vuildeeltjes zoals b.v. resten van planten, dode insecten etc. kunnen tegenhouden, worden bij de biologische filtering vuil en ook troebelende stoffen afgebroken. Dit gebeurt door salpeter vormende bacteriën. BIOCELL, een poreus materiaal speciaal ontwikkeld voor de biologische filtering, biedt deze bacteriën ideale voorwaarden om zich te vermenigvuldigen. In de BIOCELL-filter worden de giftige organische stoffen omgezet in natuurlijk voedsel voor de planten. Een natuurlijk proces die in bijzondere mate bijdraagt tot het biologisch evenwicht in de tuinvijver.

5. Veiligheidsvoorschriften m

Een elektrische schok kan levensgevaarlijk zijn. Daarom moeten volgende voorschriften absoluut worden nageleefd:

• De pomp mag slechts worden aangesloten aan een behoorlijke wandcontactdoos met aardingscontact.
• Het gebruik van de pomp in zwembaden, tuinvijvers en fonteinen en in hun veiligheidsgebied is slechts toegestaan als de elektrische installatie is opgericht volgens VDE 0700 deel 702 en deel 738; verliesstroom-veiligheidsschakelaar (VI-schakeling) met 30 mA resp. 10 mA verliesstroom.

Let op! De pomp mag niet in werking zijn als personen in het bassin verblijven.

●Pompen met 3 m netkabel zijn slechts toegestaan voor gebruik binnen een gebouw. Pompen met 10 m netkabel minstens H05RN-F zijn voorgeschreven voor gebruik buiten een gebouw.
- Telkens vóór het begin van onderhoudswerkzaamheden dient de netstekker uit de contactdoos te worden getrokken.

NL

• Moest de kabel van de pomp of de stekker beschadigd zijn, mag de kabel niet worden hersteld! De pomp mag niet meer worden gebruikt.
• Het opvoeren van agressieve vloeistoffen alsook het opvoeren van abrasieve (schurende) stoffen is in elk geval te vermijden.
• De pomp nooit vrij ophangen aan de drukleiding of aan de stroomvoerende leiding maar aan het speciaal daarvoor voorzien ringoog.
• De pomp dient tegen bevriezing te worden beschermd.
  ●Hou kinderen weg van de pomp door gepaste maatregelen.
• Het gebruik van kabelnetten, verleng-, of aansluitkabels, adapters zonder aardingscontact is niet toegestaan.

6. Inwerkingstelling

De inwerkingstelling moet gebeuren mits inachtneming van de hier boven opgegeven veiligheidsvoorschriften.

Plaats de vijverfilter op een horizontaal vlak verhoogd vanaf de grond van het bassin (voorkomt bovenmatige vervuiling door slik).

De vijverfilter mag niet buiten het water in werking worden gesteld.

7. Fonteinbedrijf

Er bestaan 3 toepassingsmogelijkheden:

●Enkel trapfontein
- Trapfontein in combinatie met de waterspuweraansluiting voor waterwerk
- Enkel de waterspuweraansluiting voor waterwerk.

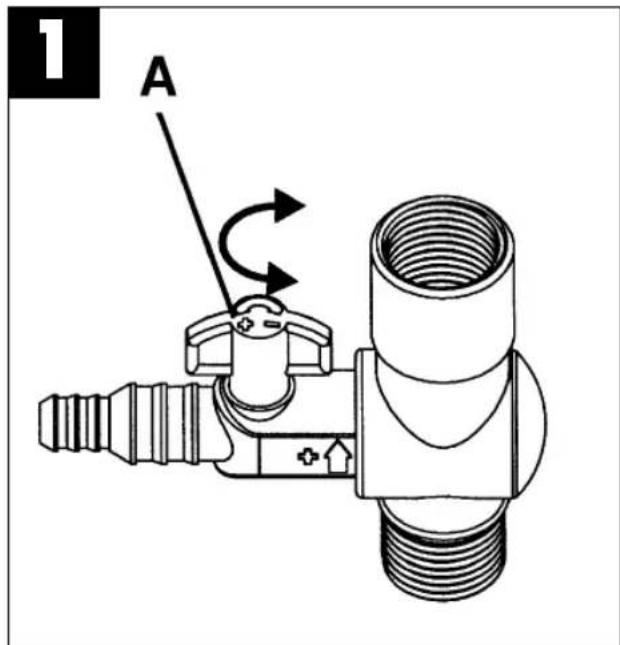

Bedrijf enkel met trapfontein: (zie fig. 1)

Bij het installeren van de vijverfilter in de vijver dient er op te worden gelet dat de fonteinkop uitsteekt boven de waterspiegel. Indien enkel de trapfontein wordt gebruikt, moet U de stopkraan (A) van de spuweraansluiting met een kwart slag met de wijzers van de klok mee draaien om deze te sluiten.

Bedrijf van de trapfontein en de waterspuweraansluiting: (zie fig. 1)

De vijverfilter wordt geïnstalleerd zoals boven beschreven. Aan de waterspuweraansluiting kunt U bijkomend waterwerk aansluiten met een slangbinnendiameter van 9 mm of 13 mm. De spuweraansluiting kan worden geopend door de stopkraan tegen de wijzers van de klok in te draaien.

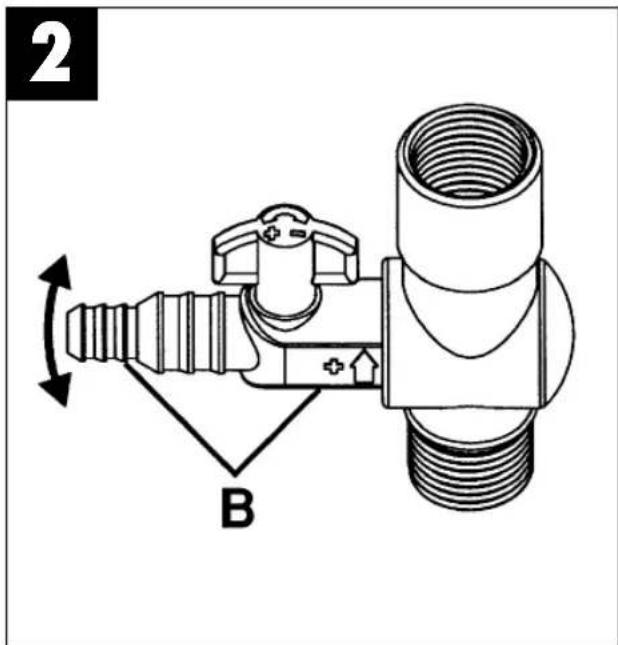

Bedrijf enkel met waterspuweraansluiting: (zie fig. 2)

Hierbij dient de hele aansluiting (B) met 90° te worden gedraaid. Daardoor stroomt al het water via de spuweraansluiting en niets via de fontein.

1 A

2 B

NL

8. Onderhoud

• Een regelmatig onderhoud is aan te raden teneinde een lange levensduur en ononderbroken bedrijf te verzekeren.
• Bij kalkhoudend water de roterende onderdelen van de pomp regelmatig schoonmaken.
• Als de opvoerhoogte of het debiet vermindert, dient de filter met handwarm water schoon te worden gemaakt.

De filter wordt als volgt gedemonteerd: (zie fig. 3)

1. Neem de pomp uit de filter door de pomp iets tegen de wijzers van de klok in te draaien.
2. Het filterhuisdeksel kan worden afgenomen.
3. Neem de BIOCELL-filter uit teneinde deze schoon te maken.

9. Schoonmaken van het BIOCELL filterelement

bij TFR 1800 :

1. Trek de handgreep uit het filterhuis tot tegen de aanslag.
2. Neem de pomp uit de filter door de pomp iets tegen de wijzers van de klok in te draaien.
3. Verwijder het deksel van het filterhuis.
4. Maak de BIOCELL filter schoon in handwarm water.
5. Bij het samenbouwen gaat u in omgekeerde volgorde te werk.

bij TFR 2300 :

1. Draai het bovenste filterhuis met de wijzers van de klok mee (let op ! De pomp hoeft niet te worden gedemonteerd!).
2. Ontneem het bovenste filterhuis met de pomp.
3. Draai vervolgens de aanzuigkorf eveneens met de wijzers van de klok mee zodat die loskomt van het onderste filterhuis.
4. De BIOCELL filter kan worden ontnomen en schoongemaakt.
5. Bij het samenbouwen gaat u in omgekeerde volgorde te werk.

bij TFR 3600 :

1. Draai het bovenste filterhuis met de wijzers van de klok mee (let op ! De pomp hoeft niet te worden gedemonteerd !).
2. Ontneem het bovenste filterhuis met de pomp.
3. Draai de bovenste aanzuigkorf eveneens met de wijzers van de klok mee zodat die loskomt van de onderste aanzuigkorf.

4. U kunt de onderste aanzuigkorf van het onderste filterhuis scheiden door hem opnieuw met de wijzers van de klok mee te draaien.

5. De BIOCELL filters kunnen worden ontnomen en schoongemaakt.

6. Bij het samenbouwen gaat u in omgekeerde volgorde te werk.

Filterelement voor vijverfilter TFR 1800

1 rond BIOCELL-filterelement voor de natuurlijke, biologische en mechanische reiniging van het water.

Filterelement voor vijverfilter TFR 2300, TFR 3600

1 rond BIOCELL-filterelement voor de natuurlijke, biologische en mechanische reiniging van het water.

Artikelnr. 36.075.35

E

NL Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

B Einhell-Benelux

Abtsdreef 10

B-2940 Stabroek

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

① Einhell Italia s.r.l.

Via Marconi, 16

Technische wijzigingen voorbehouden

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.
