MANUALE UTENTE TFR 1800 EINHELL

1. Prodotto ed accessori in dotazione

1 Filtro da laghetto per giardino con elemento filtrante incorporato BIOCELL
1 Fontana a gradini plurigetto
1 Raccordo per doccione
1 Nipplo doppio da ^1/_2

2. Dati tecnici

Modello TFR 1800 TFR 2300 TFR 3600
Collegamento rete elettrica 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz
Assorbimento potenza 27 W 45 W 74 W
Quantità di mandata massima 1900 l/h 2400 l/h	3500 l/h
Altezza di mandata massima 1,75 m 2,3 m 2,8 m
Profondità d'immersione 3 m 3 m 3 m
Altezza mass. fontana con fontana a gradini 1,1 m 1,55 m 2,3 m
Per laghetti con volume fino a 5000 l	15000 l	25000 l
N° dell'art.	36.062.10 36.06	2.45 36.062.75

3. Pompa

Pompa a motore ad immersione efficientissima, ad uso universale per l'utilizzo ininterrotto nel laghetto del giardino.

●Motore senza olio
- Statore ermeticamente racchiuso in resina di fibra di vetro
- Rotore a magnete permanente idrolambito

4. Filtro d'aspirazione BIOCELL

Il filtro d'aspirazione della pompa per fontana opera con elemento filtrante incorporato BIOCELL. BIOCELL è un materiale speciale per una depurazione naturale e biologica dell'acqua. Mentre i filtri meccanici normali possono trattenere soltanto le particelle di sporcizia, quali ad esempio residui di piante, insetti morti ecc., il filtraggio biologico elimina lo sporco ed anche le sostanze intorbidenti. Ciò avviene mediante batteri produttori di salnitro. BIOCELL, un materiale poroso e creato appositamente per il filtraggio biologico, offre a questi batteri le condizioni ideali per la riproduzione. Nel filtro BIOCELL le sostanze organiche velenose vengono trasformate in fertilizzante naturale per piante. Un processo naturale, che contribuisce particolarmente al mantenimento dell'equilibrio biologico nel laghetto del giardino.

5. Avvertenze sulla sicurezza m

Una scossa elettrica può essere estremamente pericolosa, per tal ragione è assolutamente necessario osservare le seguenti avvertenze:

• far funzionare la pompa soltanto raccordandola ad una presa di corrente regolare e dotata di contatto di messa a terra.
• L'impiego della pompa in piscine, laghetti di giardini e fontane e loro ambito di protezione è solamente consentito, se l'installazione elettrica è realizzata in conformità alla VDE 0700 parte 702 e parte 738: interruttore differenziale (circuito salvavita) con corrente di dispersione pari a 30 mA o 10 mA. Si prega di consultare l'elettricista specializzato.

Attenzione! Non si deve mettere in funzione la pompa, se ci sono delle persone nella vasca.

- L'impiego di pompe con 3 m di cordone elettrico è consentito solo se funzionanti all'interno di edifici. L'impiego di pompe con 10 m di cordone elettrico, perlomeno l'H05RN-F, è prescritto per il funzionamento all'esterno di edifici.

- Prima di qualsiasi lavori di manutenzione staccare la spina di rete.

- Se il cavo della pompa o la spina fossero danneggiati, non si dovrà più riparare il cavo stesso! E la pompa non la si dovrà più attivare.

• Si deve ad ogni modo evitare di pompare sia dei liquidi aggressivi, che delle sostanze abrasive (agenti da gel lubrificante).
  ●Non appendere e far pendere mai la pompa al condotto di spinta o al conduttore elettrico, bensì agganciarla all'apposito occhiello ad anello.
  ●La pompa la si deve proteggere dal gelo.
• Evitare, prendendo le apposite misure, che i bambini possano impadronirsi della pompa.
  ●Non è consentito l'impiego di reti di condotti, di prolunghe o raccordi elettrici e di adattatori privi di contatto protettivo di messa a terra.

6. Messa in funzione

La messa in funzione deve avvenire osservando le avvertenze sulla sicurezza indicate sopra.

Porre il filtro per laghetto su una superficie orizzontale e più alta del fondo della vasca (per impedire un eccessivo insudiciamento provocato dalla fanghiglia). Il filtro per laghetto non lo si deve fare funzionare fuori dell'acqua.

7. Funzionamento della fontana

Ci sono 3 possibilità d'impiego:

●con sola fontana a gradini,
●con fontana a gradini abbinata al raccordadoccione per giochi d'acqua,
●con solo raccordadoccione per giochi d'acqua.

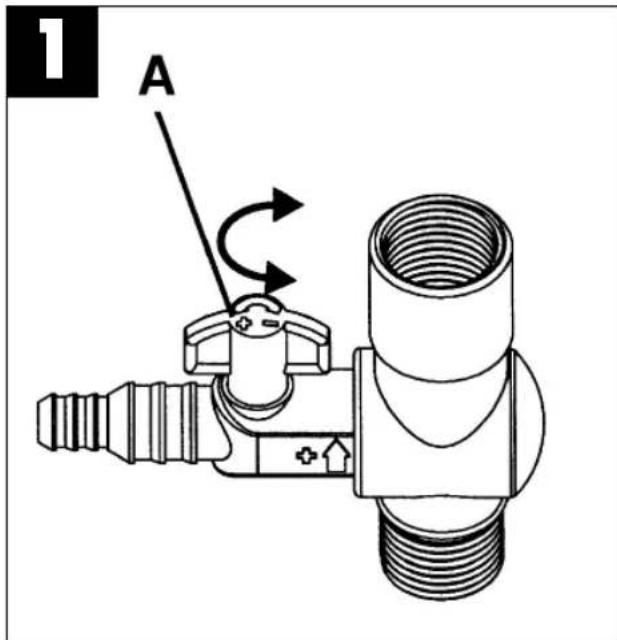

Funzionamento con sola fontana a gradini: (vedi figura 1)

installando la pompa nel laghetto, si deve fare attenzione che la testata della fontana sporga fuori dal livello dell'acqua. Se usate solamente la fontana a gradini, allora dovrete girare il rubinetto di chiusura (A) del raccordadoccione un quarto di giro in senso orario allo scopo di chiuderlo.

Funzionamento della fontana e del raccordadoccione: (vedi figura 1)

l'installazione della pompa avviene come sopra descritto. Potete addizionalmente collegare al raccordadoccione dei giochi d'acqua con tubo flessibile con ∅ interno da 9 mm ∅ da 13 mm. Si può aprire il raccordadoccione girando il rubinetto di chiusura in senso antiorario.

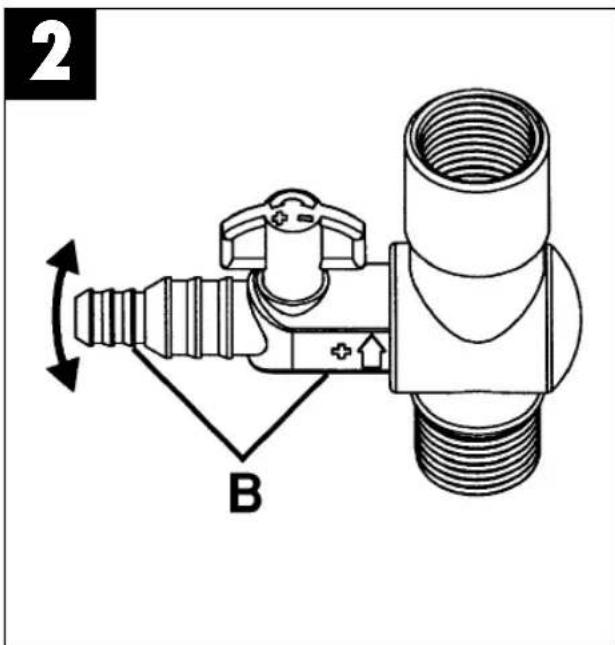

Funzionamento con solo raccordadoccione: (vedi figura 2)

in tal caso si deve girare di 90° il completo organo di raccordo (B), facendo si che tutta l'acqua scorra attraverso il raccordadoccione e non attraverso la fontana.

1 A

2 B

8. Manutenzione

• Per una prolungata longevità e un funzionamento ininterrotto consigliamo di effettuare dei regolari lavori di cura e controllo.
• Se l'acqua dovesse contenere più sali di calcio del solito, allora si dovrà pulire ad intervalli regolari le parti rotanti della pompa.
• Se l'altezza di mandata o la potenza di mandata dovesse ridursi, allora si dovrà pulire il filtro con dell'acqua tiepida.

Smontare il filtro come in seguito descritto: (vedi figura 3)

1. Prelevate la pompa dal filtro girando la pompa stessa un pochino in senso antiorario.
2. Il coperchio del portafiltro può essere prelevato.
3. Prelevate il filtro BIOCELL per lavarlo.

9. Pulizia della cartuccia del filtro BIOCELL

Per TFR 1800:

1. Tirate fuori la maniglia dalla carcassa del filtro fino alla battuta.
2. Estraete la pompa dal filtro facendo ruotare leggermente la pompa in senso antiorario.
3. Togliete il coperchio della carcassa del filtro.
4. Pulite il filtro BIOCELL con acqua corrente tiepida.
5. Per rimetterlo in posizione eseguite le operazioni nell'ordine inverso.

Per TFR 2300:

1. Fate ruotare la carcassa superiore del filtro in senso orario (attenzione! la pompa non deve venire smontata!).
2. Estraete la carcassa superiore del filtro con la pompa.
3. Fate poi ruotare la griglia di aspirazione in senso orario in modo che si stacchi dalla carcassa inferiore del filtro.
4. Ora si può estrarre e pulire il filtro BIOCELL.
5. Per rimetterlo in posizione eseguite le operazioni nell'ordine inverso.

Per TFR 3600:

1. Fate ruotare la carcassa superiore del filtro in senso orario (attenzione! la pompa non deve venire smontata!).
2. Estraete la carcassa superiore del filtro con la pompa.

3. Fate poi ruotare la griglia di aspirazione in senso orario in modo che si stacchi dalla carcassa inferiore del filtro.

4. Facendola ruotare nuovamente in senso orario potete staccare la griglia inferiore di aspirazione dalla carcassa inferiore del filtro.

5. Ora si può estrarre e pulire il filtro BIOCELL.
6. Per rimetterlo in posizione eseguite le operazioni nell'ordine inverso.

Elemento filtrante incorporabile per filtro da laghetto per giardino TFR 1800

1 elemento filtrante incorporabile tondo FS 1R per una depurazione naturale, biologica e meccanica dell'acqua.

N° dell'art.: 36.075.30

Elemento filtrante incorporabile per filtro da laghetto per giardino TFR 2300, TFR 3600

1 elemento filtrante incorporabile tondo FS 1R per una depurazione naturale, biologica e meccanica dell'acqua.

N° dell'art.: 36.075.35

I-22077 Beregazzo (Co)

Con riserva di apportare modifiche tecniche

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.
