DW590K 2 3 764 1 5

A

U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens nl - 1

EG-Verklaring van overeenstemming nl - 2

Veiligheidsinstructies nl - 2

Inhoud van de verpakking nl - 3

Beschrijving nl - 3

Elektrische veiligheid nl - 4

Gebruik van verlengsnoeren nl - 4

Monteren en instellen nl - 4

Aanwijzingen voor gebruik nl - 5

Onderhoud nl - 6

Garantie nl - 6

Technische gegevens

	DW580K DW590K
Spanning V 230 230
Opgenomen vermogen W 1.300 1.300
Toerental, onbelast
lage snelheid	min^1	0-1.700	0-1.700
hoge snelheid	min^1	0-3.000	0-3.000
Toerental, belast
lage snelheid	min^1	1.520 1.520
hoge snelheid	min^1	2.250 2.250
Boorcapaciteit met diamantboren in muurwerk
lage snelheid	mm 18 - 70		18 - 70
hoge snelheid	mm 70 - 121		70 - 121
Spindel schroefdraad	5/8" - 16 UNF		5/8" - 16 UNF
Machinekraag	mm 53 (Euronorm)		53 (Euronorm)
Gewicht	kg 5,7		5,7
Zekeringen:
230 V machines			10 A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

Brandgevaar.

EG-Verklaring van overeenstemming

CE

DW580K/DW590K

DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

DW580K DW590K

L_pA (geluidsdruk) dB(A)* 98,4 98,4

L_WA (geluidsvermogen) dB(A) 102,4 102,4

* op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144:

DW580K DW590K

5,7 m/s ^2 5,7 m/s ^2

Grote, hoogfrequente storingen kunnen toerentalvariaties tot 20% veroorzaken.

Deze verdwijnen echter zodra de storing wordt opgeheven.

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel.

Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2 Houd rekening met omgevingsinvloeden

Stel elektrische machines niet bloot aan vocht.

Zorg dat de werkomgeving goed is verlicht.

Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI-) schakelaar voor te schakelen, verhoogd worden (alleen DW580K).

4 Houd kinderen uit de buurt

Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis

Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op

Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

17 Gebruik het snoer niet verkeerd

Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DEWALT Service-center repareren.

Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

19 Controleer de machine op beschadigingen

Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven.

Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DEWALT Service-center.

20 Wendt u voor reparaties tot een erkend DEWALT Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Inhoud van de verpakking

De verpakking bevat:

1 Diamantboormachine voor droogboren
1 Zijhandgreep
1 Transportkoffer
1 Handleiding
1 Onderdelentekening

- Controleer de machine, losse onderdelen en accessoires op transportschade.

- Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

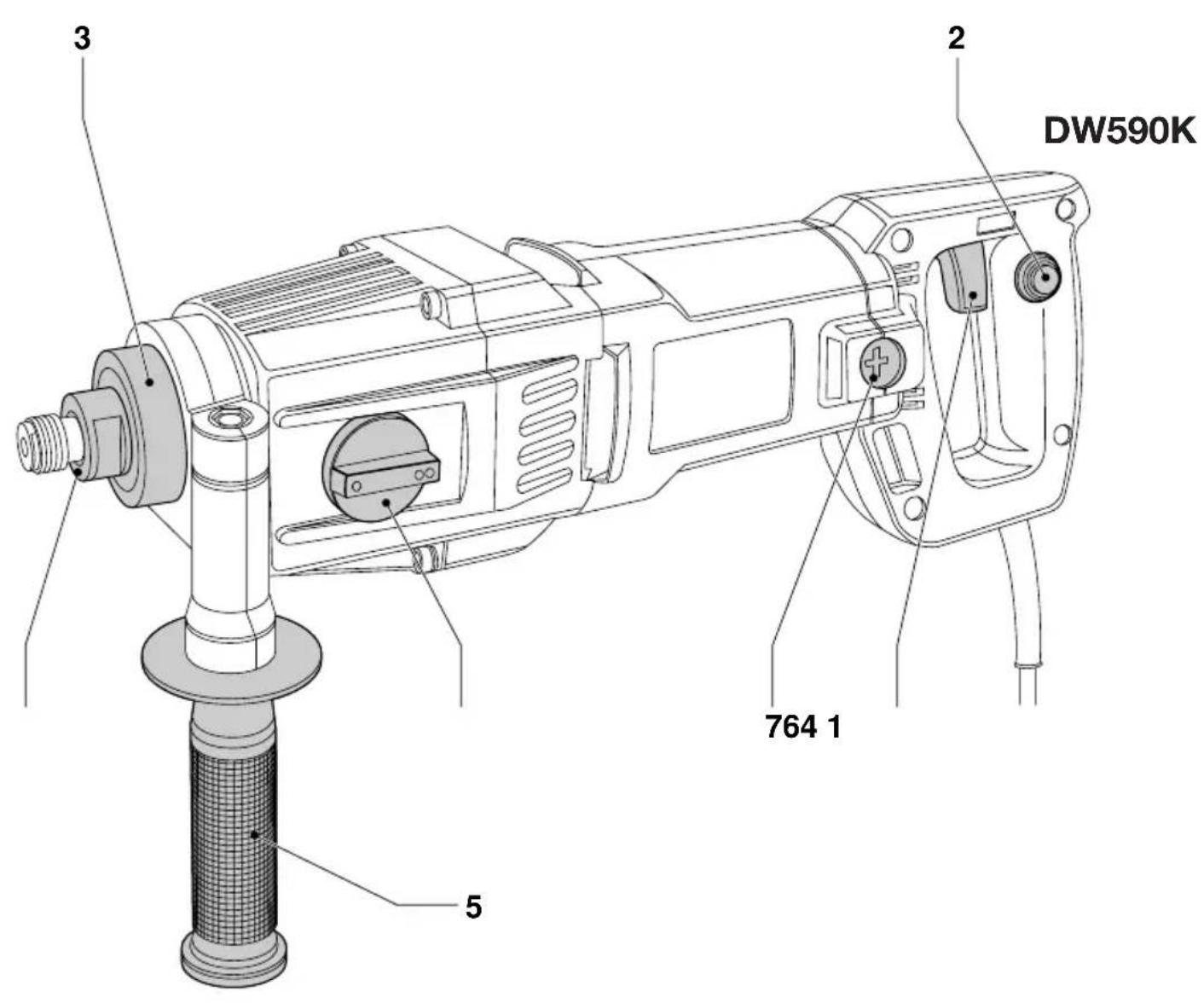

Beschrijving (fig. A)

Uw DEWALT droog-diamantboormachine is ontwikkeld voor het boren in metselwerk zoals baksteen, enz. Voor het boren van beton heeft u een nat-diamantboormachine nodig (DW590K).

1 Schakelaar voor elektronisch regelbaar toerental
2 Blokkeerknop (DW590K)
3 53 mm zijhandgreepbevestiging
4 Spindel
5 Zijhandgreep
6 Mechanische toerenomschakelaar
7 Koolborsteldeksel

Koppelbegrenzing

Uw droog-diamantboormachine is uitgerust met een koppelbegrenzing waardoor de maximum koppelreactie naar de gebruiker in geval van vastlopen van de diamantboor wordt beperkt. Hierdoor wordt tevens vastlopen van motor en overbrenging voorkomen. De koppelbegrenzing is in de fabriek vast ingesteld en kan niet worden bijgesteld.

Elektronische overbelastingsbeveiliging

De elektronische overbelastingsbeveiling is een extra beveiliging: zodra de stroom een bepaalde waarde overschrijdt, dan schakelt de machine naar de overbelastingsstand; de stroom wordt dan verschillende keren per seconde in- en uitgeschakeld. Hierdoor wordt oververhitting van de motorwindingen voorkomen. Door de druk op de machine te verminderen wordt de belasting lager en schakelt de machine terug naar de normale stand.

DI-schakelaar

(Personenbeschermingsschakelaar PRCD) (alleen DW590K)

Deze machine is met een differentiaalschakelaar uitgerust, die het apparaat binnen 15 milliseconden uitschakelt wanneer er een stroomverschil is (>10 mA) tussen de in- en uitgaande stroom van het apparaat. De gebruiker is altijd beschermd wanneer water in contact met de elektrische onderdelen komt.

Ga alsvolgt te werk om de machine in werking te stellen:

Schakel de PRCD in:

• I = AAN (rode LED brandt).
• Schakel de machine in (zie ook IN- en UITschakelen).
• Ga in omgekeerde volgorde te werk om de machine uit te schakelen.

O = Testknop: de schakelaar moet het circuit onderbreken (de machine schakelt UIT)

• Wanneer, in de teststand, de schakelaar het circuit niet onderbreekt, wijzen wij erop het apparaat door de DEWALT-servicedienst te laten inspecteren.
• Het is niet toegestaan om enige modificatie aan de machine aan te brengen, met name is het niet toegestaan om de PRCD te openen of de kabel te repareren of te vervangen.
• Gebruik de PRCD nooit als hoofdschakelaar. Schakel de machine wanneer de PRCD onbelast is.

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DeWALT-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm ^2 . Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.

Vervangen van accessoires (fig. A)

Met deze machine kunnen alleen boorkronen met inwendige draad worden gebruikt en adapters met rechts draad die direct op de spindel worden bevestigd.

Volg de aanwijzingen bij de boorkroon of de aanwijzingen van de fabrikant voor het bevestigen van het hulpstuk.

- Verzeker u ervan dat alle onderdelen stevig zijn vastgedraaid alvorens met boren te beginnen.

Bevestigen van de zijhandgreep (fig. B)

De zijhandgreep (5) is geschikt voor links- en rechtshandige gebruikers.

Zorg altijd voor een juiste bevestiging van de zijhandgreep.

• Schroef de zijhandgreep los.
- Voor rechtshandige gebruikers: houd de zijhandgreep aan de linkerkant van de machine en schuif de klem over de kraag achter de boorhouder.
- Voor linkshandige gebruikers: houd de zijhandgreep aan de rechterkant van de machine en schuif de klem over de kraag achter de boorhouder.
- Draai de zijhandgreep in de gewenste positie en schroef de handgreep vast.

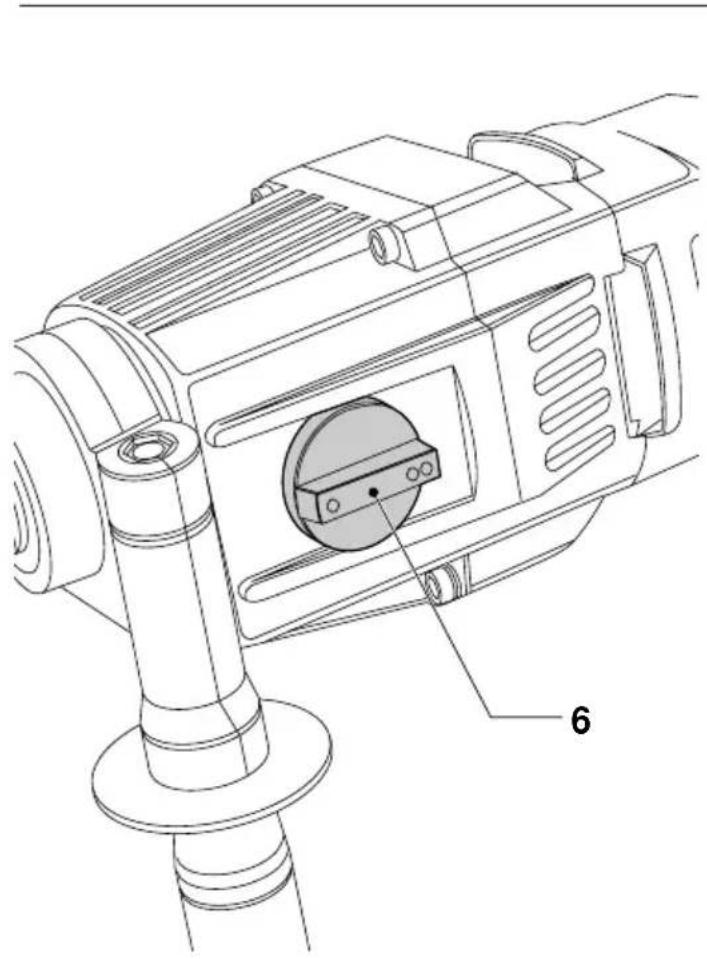

Mechanische toerenomschakelaar (fig. A & C)

Uw machine is uitgerust met een mechanische toerenomschakelaar (6).

• Laat de AAN-/UITschakelaar los en kies de juiste stand nadat de motor volledig tot stilstand is gekomen.
• De pijl op de schakelaar moet altijd recht tegenover de indicatie op het motorhuis staan:

o lage snelheid oo hoge snelheid

Meer informatie over de toerentallen vindt u in de technische gegevens.

Verdraai de schakelaar niet terwijl de motor draait.

Aanwijzingen voor gebruik

- Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

- Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.

- Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

Alvorens met de machine te gaan werken:

• Plaats de juiste boorkroon.
• Markeer de plaats waar het gat moet worden geboord.

AAN- en UITschakelen (fig. A)

Schakelaar voor elektronisch regelbaar toerental

- Druk op de schakelaar om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.

DW590K - Blokkeerknop (op boorstandaard gemonteerd)

• Houd voor continu bedrijf de schakelaar voor elektronisch regelbaar toerental (1) ingedrukt, druk de blokkeerknop (2) in en laat de schakelaar los.
• Schakel het continu bedrijf uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

Algemene aanwijzingen voor het boren met diamantboorkronen

Volg de aanwijzingen bij de boorkroon of de aanwijzingen van de fabrikant aangaande het gebruik van het hulpstuk.

• Gebruik altijd boorkronen met centreerboor.
• Steek de centreerboor in de houder in het midden van de boorkroon.

• Boor met een laag toerental totdat de boorkroon ongeveer 5-10 mm in het oppervlak zit.

• Trek de machine uit het metselwerk en trek de stekker uit de wandcontactdoos.

• Verwijder de centreerboor uit de houder.
• Steek de stekker in de wandcontactdoos en plaats de boorkroon in het werkstuk.
• Begin met boren en boor op volle snelheid tot de gewenste diepte.

Gebruik de machine nooit voor het mengen of roeren van licht ontvlambare vloeistoffen.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

• Breng de machine regelmatig naar een erkend DEWALT Service-center voor inspectie, het controleren van de koolborstels, het bijvullen van de olie in de aandrijving en het vervangen van de afdichtring van de behuizing van de overbrenging.
• Breng de machine naar een erkend DEWALT Service-center als de kabel van de DW590K moet worden vervangen.

Reiniging

Houd stof en vreemde voorwerpen uit de ventilatiesleuven en reinig de behuizing regelmatig met een vochtige doek. Gebruik geen chemicaliën.

Gebruikte machines en het milieu

Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DeWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

GARANTIE

• 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE •

Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT •

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.

• 1 JAAR GARANTIE •

Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding).
