GEBRUIKSAANWIJZING LWHDS 5530 Schwaiger

Hartelijk gelukgewenst en hartelijk dank voor de aankoop van dit SCHWAIGER-product.

Deze gebruiksaanwijzing hoort bij dit product. De handleiding bevat belangrijke informatie over de ingebruikneming en het onderhoud.

Het product werkt op elektriciteit. Lees de instructies zorgvuldig door om brandwonden, brand en elektrische schokken te voorkomen, om een veilig en correct gebruik van het systeem te garanderen en om de levensduur van het algehele ontwerp en de ingebouwde elektronica te behouden.

Bewaar de handleiding gedurende de volledige levensduur van het product en geef deze door aan de volgende gebruiker of bezitter. Controleer de inhoud op volledigheid en verzeker u ervan dat er geen ontbrekende of beschadigde onderdelen in zitten.

BEGDGEBUI

Het product is uitsluitend geschikt voor particulier gebruik en niet voor commerciële doeleinden.

Gebruik het product alleen zoals beschreven in deze handleiding. Ieder ander gebruik wordt beschouwd als niet-beoogd en kan leiden tot materiële schade.

Het product wordt gebruikt voor het monteren van geschikte tv-apparatuur aan plafonds of schuine dakdelen. Het wordt motorisch versteld. De bediening gebeurt met de meegeleverde afstandsbediening. Alleen de meegeleverde netadapter mag als voeding worden gebruikt voor het motorisch verstellen. De voeding is uitsluitend voor aansluiting op een wisselspanning van 100-240 V/60/50 Hz goedgekeurd. Het gemonteerde Tv-scherm mag niet groter zijn dan de aangegeven waarden voor afmetingen en gewicht van een tv.

Gebruik is alleen toegestaan in dichte ruimten, dus niet buitenshuis. Contact met vocht, bijvoorbeeld in o.a. de badkamer, moet absoluut vermeden worden.

LEEANG

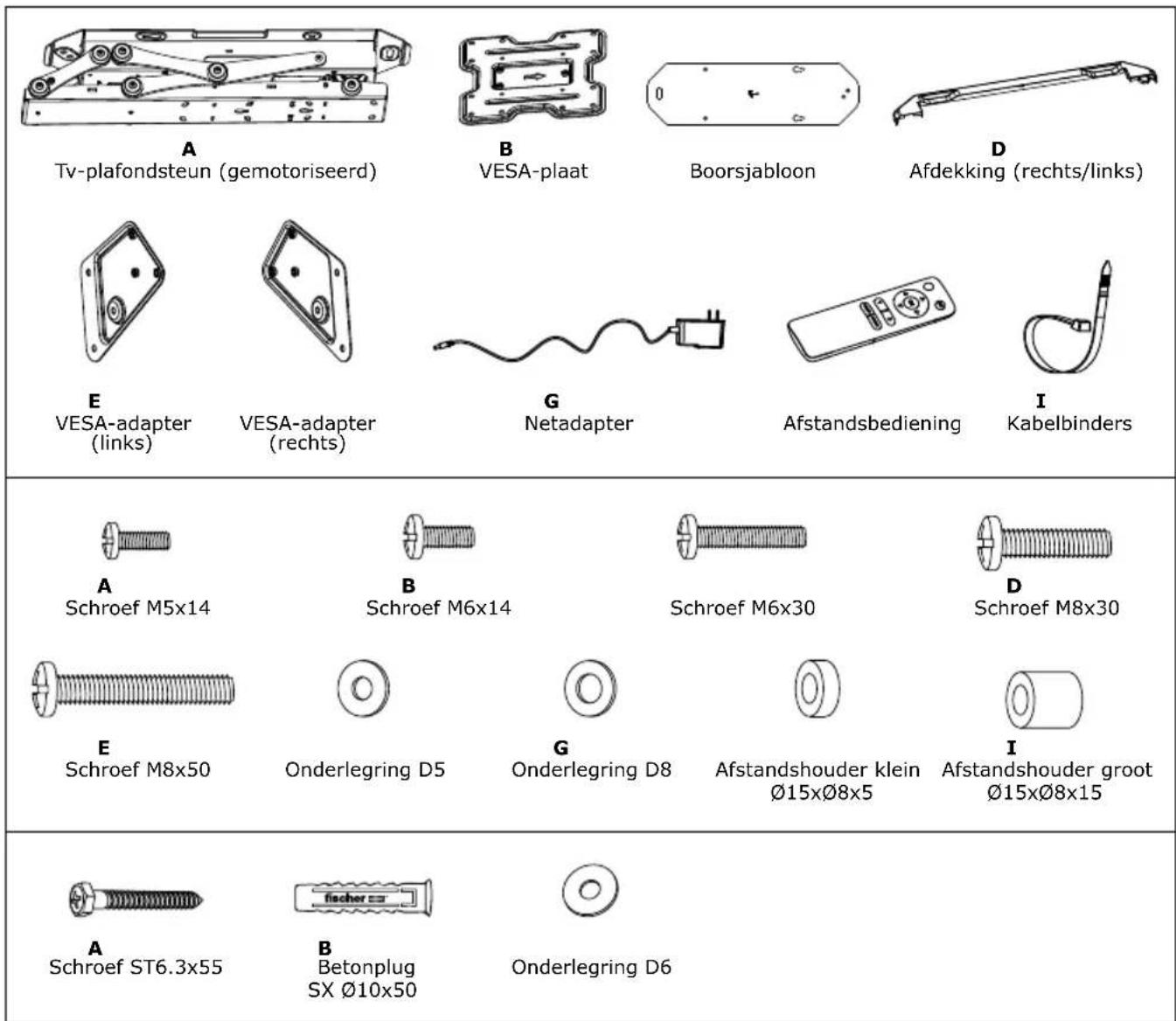

A Tv-plafondsteun (gemotoriseerd) B VESA-plaat Boorsjabloon D Afdekking (rechts/links) E VESA-adapter (links) VESA-adapter (rechts) G Netadapter Afstandsbediening I Kabelbinders A Schroef M5x14 B Schroef M6x14 Schroef M6x30 D Schroef M8x30 E Schroef M8x50 Onderlegring D5 G Onderlegring D8 Afstandshouder klein Ø15xØ8x5 I Afstandshouder groot Ø15xØ8x15 A Schroef ST6.3x55 B Betonplug SX Ø10x50 Onderlegring D6

A

i AANWIJZING!

Door een ondeskundige omgang met het product kan dit beschadigd raken.

• Laat de kabels en connectoren niet losliggen om struikelgevaar te voorkomen.
• Elke poging om wijzigingen aan de constructie aan te brengen is verboden.
• Start de installatie pas nadat u alle instructies en waarschuwingen in dit installatieblad hebt gelezen en begrepen. Als u vragen hebt over de instructies of waarschuwingen, neem dan contact op met uw plaatselijke dealer.
• Deze steun mag ALLEEN worden gemonteerd en gebruikt zoals in deze handleiding beschreven. Onjuiste installatie van dit product kan leiden tot schade of ernstig letsel.
• Dit product mag alleen worden geïnstalleerd door een persoon met goede mechanische vaardigheden die basiservaring heeft in de bouw en die deze handleiding volledig begrijpt.
• Zorg ervoor dat de ondergrond het totale gewicht van het apparaat en alle daaraan bevestigde onderdelen en componenten veilig kan dragen.
• Gebruik altijd een assistent of mechanische hefinrichting om het apparaat veilig op te tillen en te plaatsen.
• Draai de schroeven vast, maar niet te strak. Te vast aandraaien kan schade veroorzaken. Hierdoor wordt de draagkracht van de schroeven aanzienlijk verminderd.
• Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Gebruik van dit product buitenshuis kan leiden tot productdefecten en persoonlijk letsel.
• Demonteer of wijzig de elektronische onderdelen van het product niet zonder toestemming.

WAARSCHUWING!

S

Foutieve elektrische installatie of te hoge netspanning kunnen elektrische schokken tot gevolg hebben.

• Het apparaat mag alleen worden gebruikt met de meegeleverde netadapter. Wijzigingen aan de geleverde netadapter zijn niet toegestaan.
• Gebruik het systeem nooit als het netsnoer of de stekker beschadigd is. Als een onderdeel beschadigd is, neem dan contact op met uw dealer voor een vervangend onderdeel.
• Gebruik het systeem nooit in een vochtige omgeving of wanneer de elektrische onderdelen ervan met vloeistoffen in aanraking zijn geweest.
• Maak het apparaat niet schoon als het nog op de netspanning is aangesloten.
• Demonteer of vervang geen onderdelen terwijl het apparaat nog op de netspanning is aangesloten.
• Haal de stekker van het apparaat uit het stopcontact wanneer het systeem niet in gebruik is en houd het buiten het bereik van kinderen.

WAARSCHUWING!

G

• Het product mag worden gebruikt door kinderen vanaf acht jaar en personen met verminderde fysieke, zintuiglijke of mentale vaardigheden of met onvoldoende ervaring en kennis, als ze onder toezicht staan of als ze zijn geïnstrueerd over het gebruik van het product en de gevaren die ermee gepaard gaan, begrijpen. Kinderen mogen niet spelen met het product. Het product mag niet zonder toezicht worden schoongemaakt of onderhouden door kinderen.
• Houd kinderen, jonger dan acht jaar uit de buurt van het product en het aansluitsnoer.
• Laat het product tijdens het gebruik nooit zonder toezicht achter.
• Laat kinderen niet met het verpakkingsfolie spelen. Kinderen kunnen er bij het spelen verstrikt in raken en stikken.

WAARSCHUWING!

G

A

• Houd batterijen buiten het bereik van kinderen. Kinderen kunnen batterijen in hun mond stoppen en inslikken. Als een batterij wordt ingeslikt, moet onmiddellijk medische hulp worden ingeroepen.
• Gooi batterijen niet in het vuur. Stel batterijen niet bloot aan hoge temperaturen.
• Ontploffingsgevaar! Laad de batterijen niet op.
• Batterijen niet openen of kortsluiten.
• Batterijzuur dat uit een batterij lekt, kan huidirritatie veroorzaken. Bij contact met de huid, spoelen met veel water. Als de vloeistof in de ogen is gekomen, grondig met water spoelen, niet wrijven, en onmiddellijk een arts raadplegen.

DEBEDIENINGINDETAIL

i AANWIJZING:

Als u de verpakking onvoorzichtig opent met een scherp mes of een ander puntig voorwerp, kan het product snel beschadigd raken.

- Wees heel voorzichtig bij het openen.

1. Neem het product uit de verpakking.
2. Controleer of de levering compleet is.
3. Controleer of er schade is aan het product of de afzonderlijke onderdelen. Als dit het geval is, gebruik het product dan niet. Neem contact op met de hotline of het e-mailadres die in deze gebruiksaanwijzing zijn vermeld.

BE EIDINGEN

DE NTAGE

OPGELET!

A

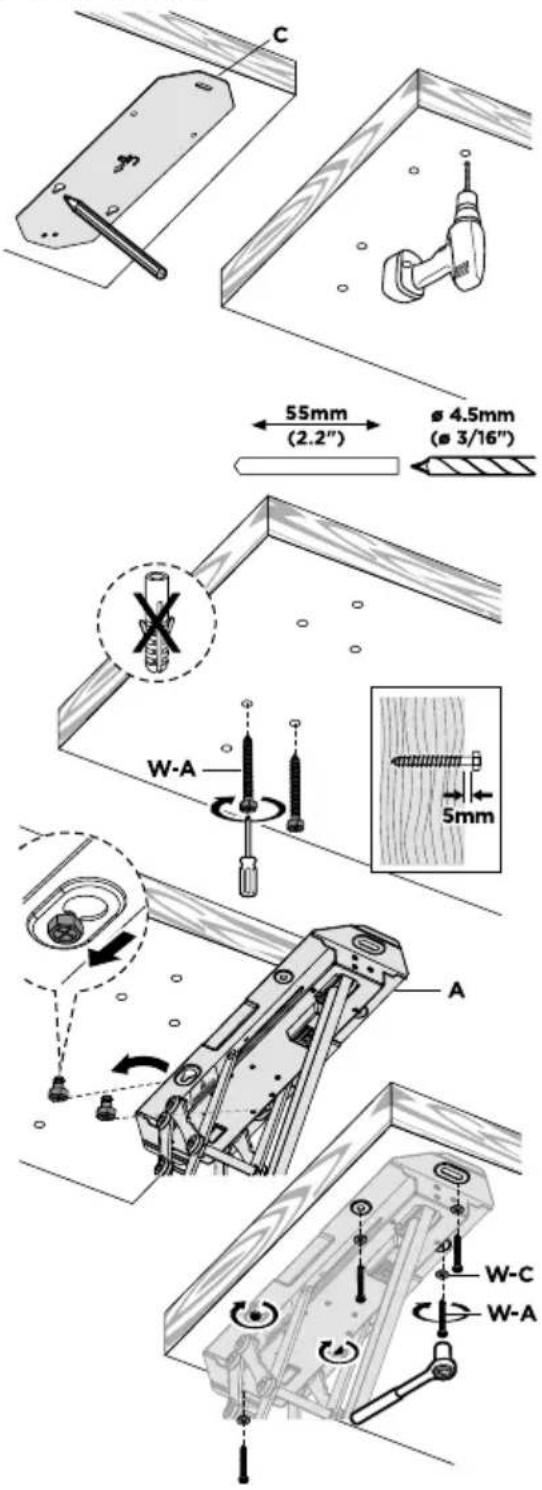

Het product moet aan een dragende plafondconstructie bevestigd worden. Let bij het monteren op het soort ondergrond. Installatie is alleen toegestaan als het soort plafondoppervlak geschikt is voor dit doel. Dunne lichtgewicht muren of gipsplaten, zelfs op schuine dakdelen, zijn meestal ongeschikt. Gespecialiseerde winkels kunnen echter speciale pluggen hebben voor dergelijke montageplaatsen. Laat bij twijfel de montage door een vakman uitvoeren. Afhankelijk van het oppervlak (bijv. hout) moet geschikt bevestigingsmateriaal worden gebruikt (alleen schroeven zonder pluggen enz.).

Vanwege het totale gewicht van het gemonteerde product en het 'hefboomeffect moet gelet worden op een stabiele montage. Bepaal altijd het draagvermogen van de onderliggende constructie. De constructie moet ten minste 10 maal het maximumgewicht van de plafondmontage en de geïnstalleerde monitor kunnen dragen om voldoende veiligheid te garanderen.

• Plan de montageplaats zorgvuldig zodat de tv-steun met het beeldscherm erop in de gewenste hoogte en positie komt.
• Gebruik een waterpas voor het monteren.

TE NIS E GEGE ENS

T
Artikelnummer	LWHDS5530 513
Montageafmetingen volgens de VESA-norm in mm	100x100 200x200 300x300 400x200 400x400
Bruikbare schermdiagonaal	23" - 55" (140 cm max.)
Laadvermogen	tot max. 30 kg
Kabellengte Voedingseenheid	1,2 m
G EU
Naam of handelsmerk van de fabrikant, handelsregister nummer en adres	Schwaiger GmbH, HRB12220Würzburger Straße 17, 90579 Langenzenn
Fabrikant, adres	NINGHAI YINGJIAO ELECTRICAL.,LTD.Cuijia, Xidian Town, Ninghai, zhejiang 315613, China
Modelnummer voedingseenheid	YS35-2401500
Voedingsspanning	100 - 240 V AC
Voedingsfrequentie	50/60 Hz
Uitgangsspanning	24.0 V DC
Uitgangsstroom	1.5 A
Uitgangsvermogen	36.0 W
Gemiddelde actieve efficiëntie	87.7 %
Efficiëntie bij lage belasting (10 %)	84.2 %
Energieverbruik in niet-belaste toestand	0.1 W

NTAGE

WAARSCHUWING!

• Het is de verantwoordelijkheid van de installateurs om bevestigingen te leveren voor andere soorten montage.
• De installateur moet ervoor zorgen dat het oppervlak het totale gewicht van het apparaat en alle eraan bevestigde onderdelen en componenten kan dragen.
• De installateur moet ervoor zorgen dat voor de ondergrond geschikte schroeven en pluggen worden gebruikt.

UTETSELEBETN

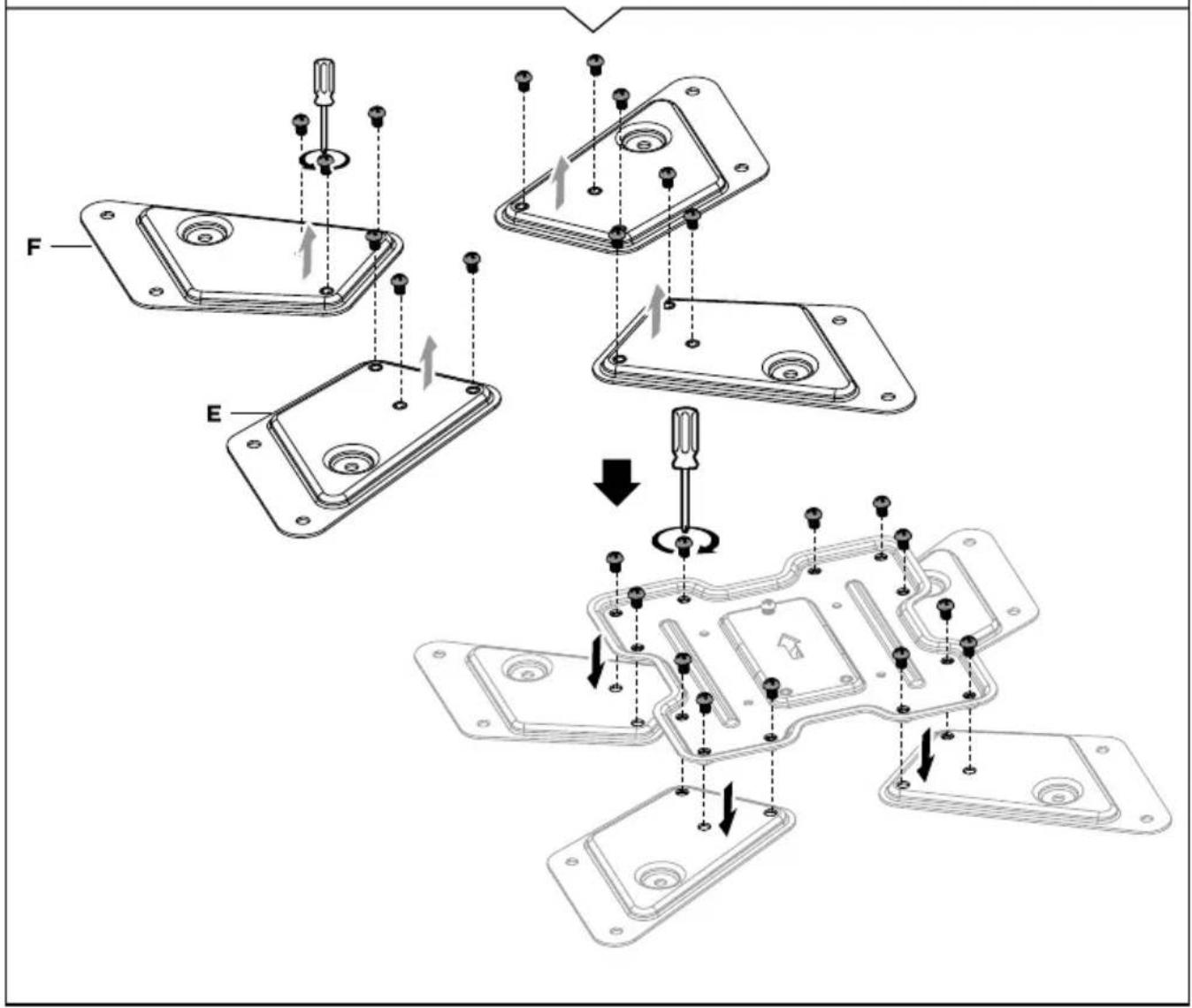

Verwijder de onderste schroeven uit de VESA-plaat en bewaar de twee schroeven voor later gebruik. B1 B ≥5mm

De bewegingsruimte van de steun mag niet door objecten worden geblokkeerd.

Gebruik de kabelbinders om de kabels vast te zetten.

AANWIJZING: Laat ruimte in de kabels voor armbeweging

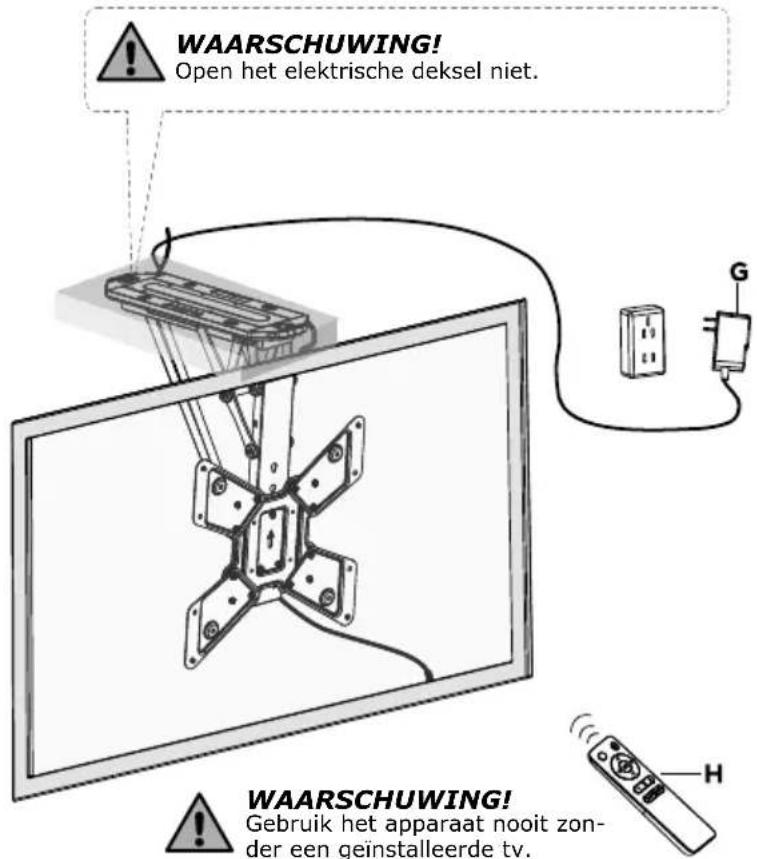

WAARSCHUWING! Open het elektrische deksel niet. WAARSCHUWING! Gebruik het apparaat nooit zon- der een geïnstalleerde tv.

Wanneer u op de knop △drukt, beweegt de tv-steun omhoog naar de positie het dichtst bij het plafond. Druk op de knop ▽. De tv-steun gaat omlaag naar de positie met de maximale kantelhoek (standaard 75°). Druk op de knop Ⓜom de beweging te stoppen. (Verwijder alle obstakels uit het bewegingsbereik).

G

Houd de knop (mem) of (mem) 1 seconde ingedrukt en u hoort een pieptoon die aangeeft dat de huidige positie in het geheugen is opgeslagen. De toetsen (of) kunnen worden gebruikt om een andere positie op te slaan.

G

Druk op de knop 1 of 2 en de tv-steun gaat automatisch naar de positie die is opgeslagen onder de bijbehorende knop ^nof .

Als de tv-steun niet in de hoogste stand (0 graden tegen het plafond) of de laagste stand (maximale kantelstand) kan worden gezet, haalt u de stekker uit het stopcontact en steekt u de stekker er weer in. Houd vervolgens de toets 5 seconden ingedrukt.

De houder keert terug naar de hoogste stand, d.w.z. het systeem is met succes gereset.

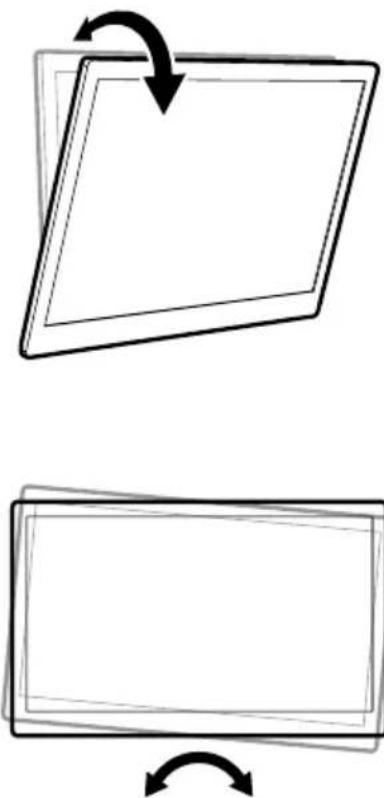

De tv-steun is standaard verstelbaar van 0° tot 75°. Stel het kantelgebied opnieuw in wanneer u de tv-steun op een schuin plafond gebruikt.

Reset het systeem (zie de instructies onder A. Functies van de knoppen - 4. Resetmodus).

S Druk op de knoppen △, ∇ en Ⓞk en stel de juiste positie in.

S Houd de knop ingedrukt tot het apparaat één keer piept.

Herhaal deze stap 5 keer. Het apparaat laat een lange pieptoon horen om aan te geven dat het is gelukt.

A Stap 1 en 2 moeten binnen 2 minuten worden voltooid, anders wordt het apparaat niet gereset.

A De afstandsbediening werkt op twee AAA-batterijen ( ).

B

Als u de tv-plafondsteun handmatig over een bepaalde afstand omhoog schuift (behalve de minimumpositie tegen het plafond), keert de tv-plafondsteun automatisch terug naar de minimumpositie tegen het plafond.

SAIs de steun is ingeschakeld, drukt u met een dun gereedschap op de kleine knop op de regeleenheid, zoals afgebeeld. Het apparaat piept om aan te geven dat de regeleenheid gereed is voor het coderen van het programma.

S Druk op de knop (SE) op de afstandsbediening, waarna de regeleenheid ongeveer 10 seconden lang herhaaldelijk piept om aan te geven dat de afstandsbediening wordt geprogrammeerd. Het proces wordt automatisch voltooid totdat u geen pieptoon hoort.

A De tv-steun kan worden gekoppeld aan maximaal 20 afstandsbedieningen. Om alle afstandsbedieningen te wissen, houdt u de knop voor het afstemmen van codes 5 seconden ingedrukt en laat u deze vervolgens los. Het apparaat piept twee keer om te bevestigen dat het wissen is gelukt. Het omgekeerde werkt hetzelfde.

GELIEBLEELSSINGEN

Deze reparatiegids is bedoeld om u te helpen kleine problemen te identificeren en op te lossen die worden veroorzaakt door de ongebruikelijke werking van onze elektrische tv-steun. De eenvoudige procedures in deze handleiding zijn makkelijk te volgen en kunnen de meeste problemen oplossen die zich bij dagelijks gebruik voordoen.

D

E

Reset het systeem door de gebruiksaanwijzing te volgen.

A

(Nieuwe batterijen die na 24 uur leeg zijn zonder dat de afstandsbediening is gebruikt.) Neem contact met ons op.

D

Controleer of de batterijen nog steeds stroom hebben.

D

(Het werkbereik is minder dan 3 m.): Vervang de batterijen.

A

D

Reset het systeem door de gebruiksaanwijzing te volgen.

Controleer of de voeding goed op het product is aangesloten. Als dit het geval is, schakelt u het apparaat in. Als u geen zoemtoon hoort of een rode stroomindicator ziet, controleer dan of de netadapter goed werkt. Als de netadapter niet werkt, neem dan contact met ons op. Neem contact met ons op als de netadapter wel goed werkt, maar de tv-steun niet.

A Neem contact met ons op.

A

Elektrische en elektronische toestellen alsook accu's mogen niet met het huishoudelijk afval verwerkt worden. De verbruiker is wettelijk verplicht, elektrische en elektronische toestellen alsook accu's bij het einde van hun levensduur terug te bezorgen aan de daarvoor ingerichte, publieke inzamelplaatsen of aan de verkoopplaatsen. Bijzonderheden hierover worden geregeld door de respectievelijke nationale wetgeving. Het symbool op het product, de ningshandleiding resp. de verpakking verwijst naar deze bestemming.

U

Schwaiger GmbH aanvaardt geen enkele aansprakelijkheid en garantie voor schade die resulteert uit ondeskundige installatie of montage alsook ondeskundig gebruik van het product of een niet naleven van de veiligheidsinstructies.

Geachte klant, indien u technisch advies nodig heeft en uw vakhandelaar u niet kan helpen, gelieve onze technische ondersteuning te contacteren.

G

De garantieperiode begint bij de aankoop van het product. Dit tijdstip kunt u bewijzen met het aankoopbewijs (kassabon, factuur, leveringsnota e.a.). Bewaar deze documenten zorgvuldig. Onze garantieprestaties stemmen overeen met onze op het tijdstip van de aankoop geldende garantievoorwaarden.

T

D

Maandag tot vrijdag: 08:00 - 17:00 uur

CE

SEI EATE

SCHWAIGER®

AG"

ABBGSSBUSTABEN

N

S

L

T

LDS

U"

SA

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

S

[phone]

I E

www.schwaiger.de

[e-mail]

5 JAHRE GARANTIE 5 JAHRE GARANTIE
