MANUALE UTENTE LWHDS 5530 Schwaiger

Le diamo il benvenuto e la ringraziamo per aver effettuato l'acquisto di questo prodotto SCHWAIGER.

Questo manuale utente fa parte di questo prodotto. Contiene importanti informazioni su come impostare e utilizzare il prodotto..

Il prodotto è alimentato dall'elettricità. Leggere attentamente le istruzioni per evitare ustioni, incendi e scosse elettriche, per garantire un uso sicuro e corretto del sistema e per preservare la vita del prodotto in generale e particolarmente dell'elettronica integrata.

Conservi la guida per tutta la durata del prodotto e le consegni all'eventuale successivo utilizzatore o proprietario. Verifi-chi che il contenuto sia completo e si accerti che non siano contenute parti difettose o danneggiate.

ILI OPEIO

Il prodotto è destinato esclusivamente all'uso privato e non è adatto all'uso commerciale.

Usare il prodotto solo come descritto in queste istruzioni per l'uso. Qualsiasi altro uso è considerato improprio e può causare danni alle cose.

Il prodotto è utilizzato per il montaggio di apparecchiature TV adatte a soffitti o sezioni di tetti inclinati. È motorizzato. Si aziona con il telecomando in dotazione. Solo l'adattatore di rete fornito può essere utilizzato come alimentazione per la regolazione motorizzata. L'alimentatore è approvato solo per il collegamento a una tensione alternata di 100-240 V/60/50 Hz. Il monitor televisivo montato non deve superare le dimensioni e il peso massimi consentiti specificati per il prodotto.

L'uso è permesso solo in stanze chiuse, cioè non all'aperto. Il contatto con l'umidità, per esempio in bagno, deve essere assolutamente evitato.

O E O DELL O I

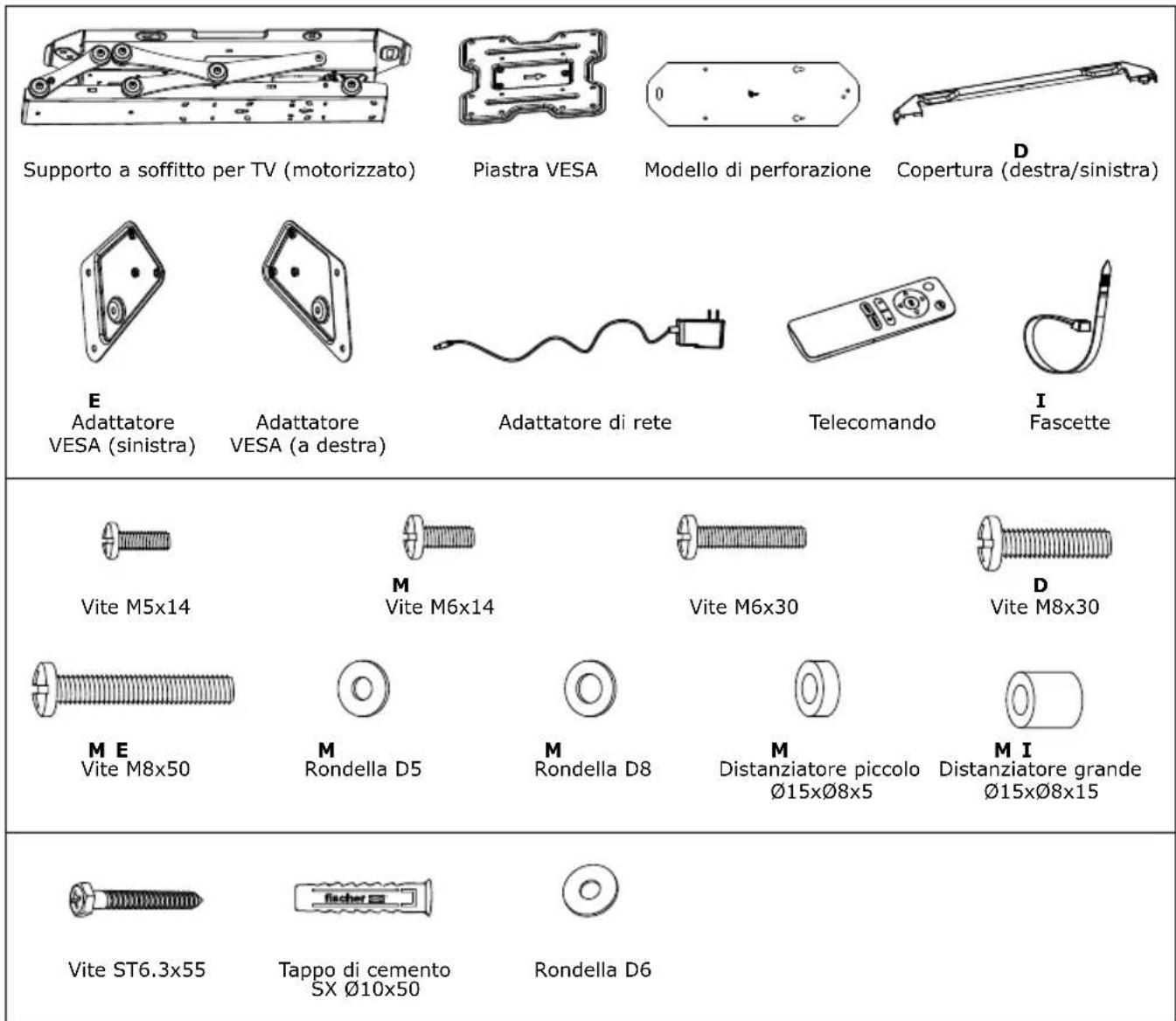

Supporto a soffitto per TV (motorizzato) Piastra VESA Modello di perforazione Copertura (destra/sinistra) E Adattatore VESA (sinistra) Adattatore VESA (a destra) Adattatore di rete Telecomando I Fascette Vite M5x14 M Vite M6x14 Vite M6x30 D Vite M8x30 M E Vite M8x50 M Rondella D5 M Rondella D8 M Distanziatore piccolo Ø15xØ8x5 M I Distanziatore grande Ø15xØ8x15 Vite ST6.3x55 Tappo di cemento SX Ø10x50 Rondella D6

I

i AVVISO!

P

Un uso improprio del prodotto può causare danni al prodotto.

• Non lasciare i cavi e i connettori sciolti in giro per evitare il rischio di inciampare.
• Qualsiasi tentativo di apportare modifiche alla costruzione è proibito.
• Non iniziate l'installazione prima di aver letto e compreso tutte le istruzioni e le avvertenze di questo foglio di installazione. Se avete domande sulle istruzioni o le avvertenze, contattate il vostro rivenditore locale.
• Questo supporto deve essere installato e usato SOLO come descritto in questo manuale. L'installazione impropria di questo prodotto può provocare danni o lesioni gravi.
• Questo prodotto dovrebbe essere installato solo da una persona con buone capacità meccaniche che abbia esperienza di costruzione di base e che comprenda completamente questo manuale.
• Assicuratevi che il terreno possa sostenere in modo sicuro il peso totale dell'unità e di tutte le parti e i componenti collegati.
• Usare sempre un assistente o un dispositivo di sollevamento meccanico per sollevare e posizionare l'unità in modo sicuro.
• Stringere le viti, ma non troppo forte. Un serraggio eccessivo può causare danni. Questo riduce significativamente la capacità portante delle viti.
• Questo prodotto è inteso solo per uso interno. L'uso di questo prodotto all'aperto può portare a difetti del prodotto e a lesioni personali.
• Non smontare o modificare i componenti elettronici del prodotto senza autorizzazione.

AVVERTENZA!

P

Un'installazione elettrica non corretta o una tensione di rete eccessiva possono causare scosse elettriche.

• Il dispositivo può essere utilizzato solo con l'adattatore di rete in dotazione. Non sono ammesse modifiche all'adattatore di rete in dotazione.
• Non utilizzare mai il sistema se il cavo di alimentazione o la spina sono danneggiati. Se una qualsiasi parte è danneggiata, contattate il vostro rivenditore per un pezzo di ricambio.
• Non utilizzare mai il sistema in un ambiente umido o quando le sue parti elettriche sono state in contatto con liquidi.
• Non pulire l'unità quando è ancora collegata alla rete elettrica.
• Non smontare o sostituire alcuna parte mentre l'unità è ancora collegata alla tensione di rete.
• Scollegare l'unità dalla rete elettrica quando non è in uso e tenerla fuori dalla portata dei bambini.

AVVERTENZA!

P

• Questo prodotto può essere utilizzato da bambini dagli otto anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se sono stati supervisionati o istruiti sull'uso sicuro del prodotto e comprendono i pericoli che ne derivano. I bambini non devono giocare con il prodotto. La pulizia e la manutenzione dell'utente non devono essere effettuate da bambini senza supervisione.
• Tenere i bambini di età inferiore agli otto anni lontano dal prodotto e dal cavo di alimentazione.
• Non lasciare il prodotto incustodito durante il funzionamento.
• Non permettere ai bambini di giocare con il film protettivo dell'imballaggio. I bambini possono rimanere intrappolati mentre giocano e soffocar.

AVVERTENZA!

P

• Tenere le batterie fuori dalla portata dei bambini. I bambini potrebbero mettersi le batterie in bocca e ingoiarle. Se una batteria viene ingerita, consultare immediatamente un medico.
• Non gettare le batterie nel fuoco. Non esporre le batterie ad alte temperature.
• Pericolo di esplosione! Non caricare le batterie.
• Non aprire o cortocircuitare le batterie.
• L'acido della batteria che fuoriesce da una batteria può causare irritazioni alla pelle. In caso di contatto con la pelle, sciacquare con abbondante acqua. Se il liquido è entrato negli occhi, sciacquare abbondantemente con acqua, non strofinare, e consultare immediatamente un medico.

OPE IO E I DE LIO

i AVVISO:

P

Se si apre la confezione incautamente con un coltello affilato o un altro oggetto appuntito, si può danneggiare il prodotto.

- Fate molta attenzione quando aprite.

1. Estrarre il prodotto dalla confezione.

2. Controllare che il pacchetto sia completo.

3. Controllare se ci sono danni al prodotto o alle singole parti. Se questo è il caso, non usare il prodotto. Contattate la hotline o l'indirizzo e-mail specificato in queste istruzioni per l'uso.

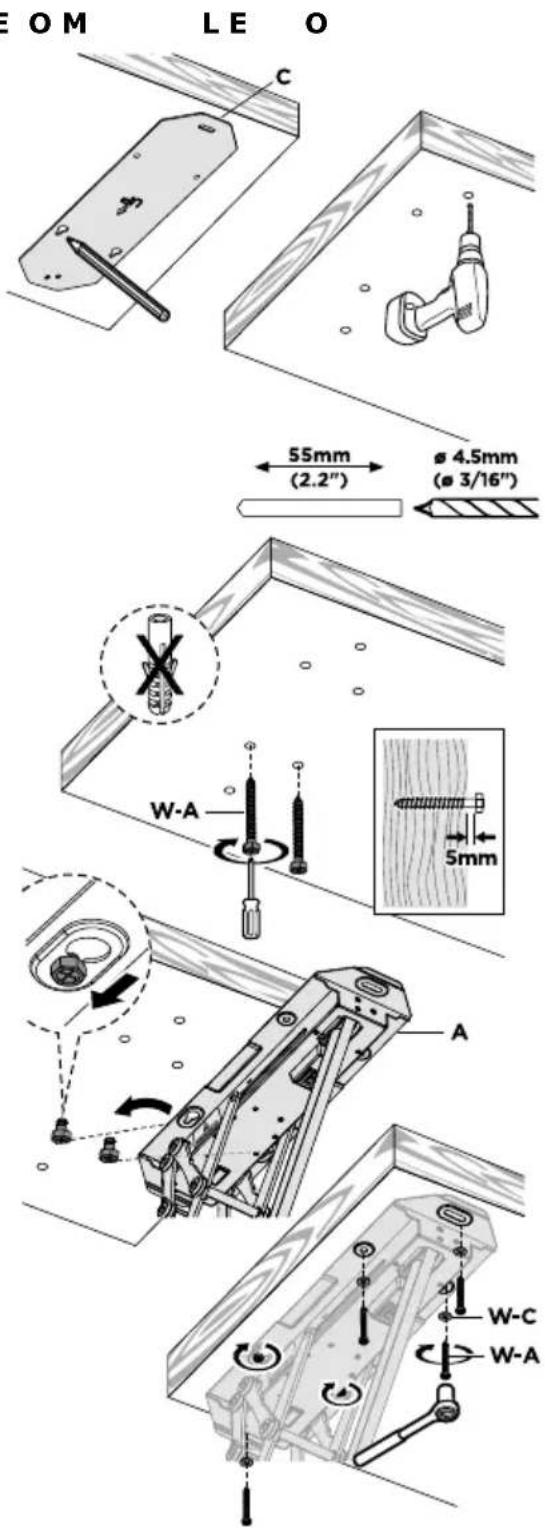

Il prodotto deve essere montato su una struttura portante del soffitto. Osservare il tipo di soffitto durante il montaggio. L'installazione è consentita solo se il tipo di superficie del soffitto è adatto a questo scopo. Pareti leggere sottili o cartongesso, anche su sezioni di tetto inclinate, sono di solito inadatte. I negozi specializzati, tuttavia, possono avere tasselli speciali per queste posizioni di montaggio. In caso di dubbio, fate eseguire il montaggio da uno specialista. A seconda della superficie (ad es. legno), è necessario utilizzare materiali di fissaggio adeguati (solo viti senza tasselli, ecc.).

A causa del peso complessivo del prodotto montato e dell'effetto leva, occorre prestare attenzione per garantire un'installazione stabile. Determinare sempre la capacità portante della struttura sottostante. La struttura deve essere in grado di sostenere almeno 10 volte il peso massimo del supporto da soffitto e del monitor installato per garantire una sicurezza adeguata.

- Pianificate attentamente la posizione di montaggio in modo che il supporto TV con il monitor sia all'altezza e nella posizione desiderata.

- Utilizzare una livella per il montaggio.

DIEII

Numero di articolo	LWHDS5530 513
Dimensioni di montaggio secondo lo standard VESA in mm	100x100 200x200 300x300 400x200 400x400
Diagonale dello schermo utilizzabile	23" - 55" (140 cm max.)
Capacità di carico	fino a max. 30 kg
Lunghezza del cavo Unità di alimentazione	1,2 m
I E
M `
Nome o marchio del fabbri cante, numero di iscrizione nel registro delle imprese e indi rizzo del fabbricante	Schwaiger GmbH, HRB12220Würzburger Straße 17, 90579 Langenzenn
Produttore, indirizzo	NINGHAI YINGJIAO ELECTRICAL.,LTD.Cuijia, Xidian Town, Ninghai, zhejiang 315613, China
Numero di modello dell'alimentatore	YS35-2401500
Tensione di ingresso	100 - 240 V AC
Frequenza di ingresso CA	50/60 Hz
Tensione di uscita	24.0 V DC
Corrente di uscita	1.5 A
Potenza di uscita	36.0 W
Rendimento medio in modo attivo	87.7 %
Rendimento a basso carico (10 %)	84.2 %
Potenza assorbita nella condi zione a vuoto	0.1 W

MO IO

AVVERTENZA!

• È responsabilità dell'installatore fornire i fissaggi per altri tipi di montaggio.
• L'installatore deve assicurarsi che la superficie possa sostenere il peso totale del dispositivo e di tutte le parti e i componenti ad esso collegati.
• L'installatore deve assicurarsi che vengano utilizzate viti e tasselli adatti alla superficie.

LE OM

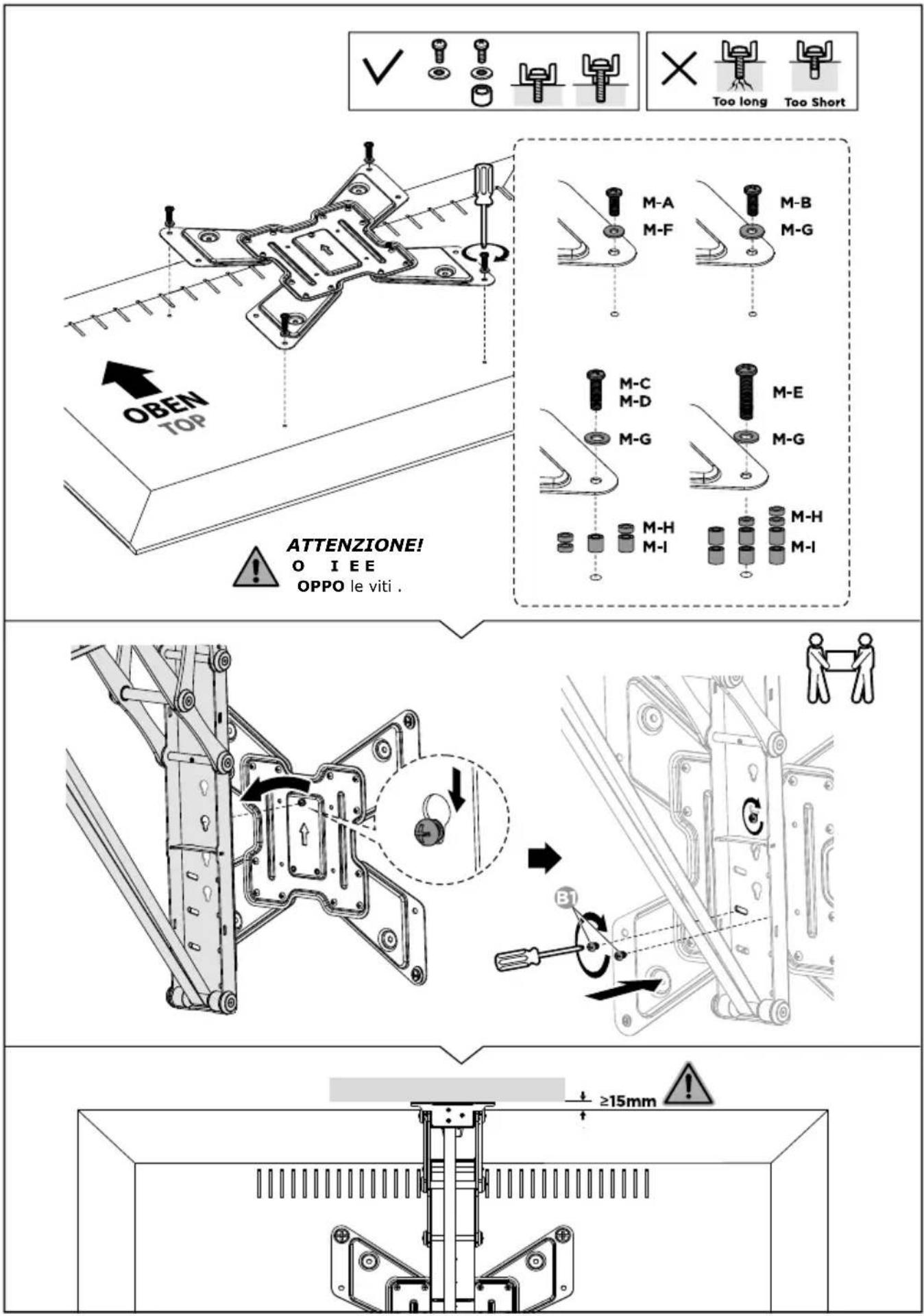

Rimuovere le viti inferiori dalla piastra VESA e conservare le due viti per un uso successivo. B1 B ≥5mm F E

L'area di movimento del supporto non deve essere bloccata da oggetti.

Usate le fascette per fissare i cavi.

NOTA: Lasciare spazio nei cavi per il movimento delle braccia

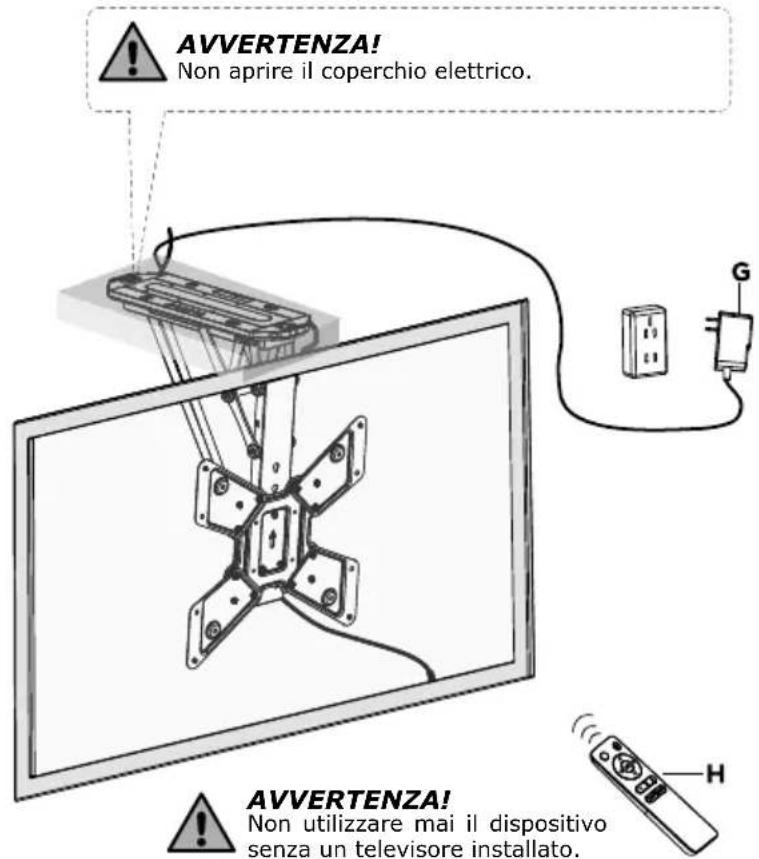

AVVERTENZA! Non aprire il coperchio elettrico. AVVERTENZA! Non utilizzare mai il dispositivo senza un televisore installato.

Premendo il tasto △ il supporto TV si sposta nella posizione più vicina al soffitto. Premere il pulsante ▽. Il supporto TV si sposterà verso il basso nella posizione con l'angolo di inclinazione massimo (default 75°). Premere il pulsante Ⓞ per fermare il movimento. (Rimuovere tutti gli ostacoli dal raggio di movimento).

I

Tenere premuto il pulsante (nami) o (nami) per 1 secondo, si sentira un segnale acustico che indica che la posizione corrente è stata memorizzata. I pulsanti (nami) o (nami) possono essere usati per memorizzare un'altra posizione.

Premere il pulsante 1 o 2 e il supporto TV si sposterà automaticamente nella posizione memorizzata sotto il corrispondente pulsante men1 o men2.

M

Se il supporto TV non può essere regolato nella posizione più alta (0 gradi rispetto al soffitto) o più bassa (inclinazione massima), scollegare il cavo di alimentazione e ricollegarlo. Poi tenere premuto il pulsante Ⓞ per 5 secondi. Il supporto TV tornerà alla posizione più alta, cioè il sistema si è resettato con successo.

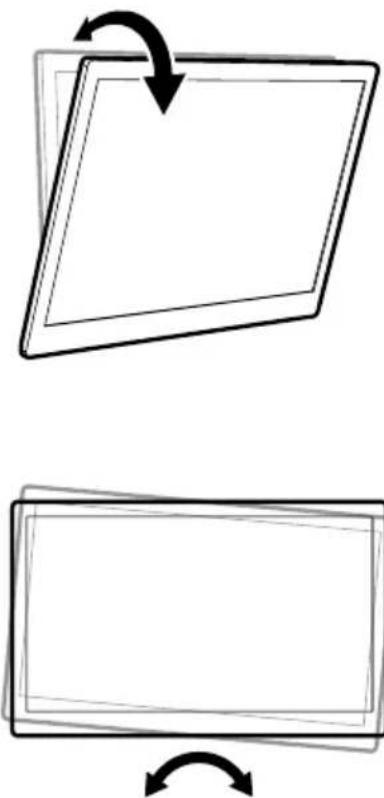

Il supporto TV è regolabile da 0° a 75° come standard. Reimpostare la gamma di inclinazione quando si usa il supporto TV su un soffitto inclinato.

P Resettare il sistema (vedere le istruzioni in A. Funzioni dei pulsanti - 4. Modalità di reset).

P Premere i pulsanti △, √ e Ⓜ e impostare la posizione corretta. Premere e tenere premuto il pulsante ⓝ finché l'unità non emette un segnale acustico. Ripetere questo passo 5 volte. L'unità emetterà un lungo segnale acustico per indicare il successo.

I passi 1 e 2 devono essere completati entro 2 minuti o l'unità non si resetterà. Il telecomando richiede due batterie AAA ( ).

M

Se si solleva manualmente il supporto da soffitto del televisore per una certa distanza (tranne la posizione minima contro il soffitto), il supporto da soffitto del televisore tornerà automaticamente alla posizione minima contro il soffitto.

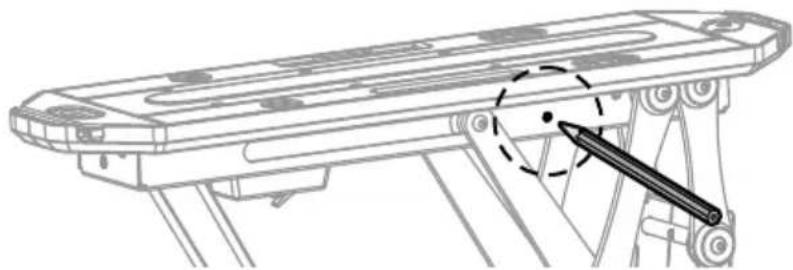

Quando il supporto è acceso, pre- mere il piccolo pulsante sull'unità di controllo con uno strumento sottile come mostrato. L'unità suonerà per indicare che l'unità di controllo è pronta per la codifica.

Premere il tasto sul telecomando e l'unità di controllo emetterà un segnale acustico ripetuto per circa 10 secondi, indicando che il telecomando è in fase di programmazione. Il processo sarà completato automaticamente fino a quando non si sentirà alcun segnale acustico.

Il supporto TV può essere abbinato a un massimo di 20 telecomandi. Per cancellare tutti i telecomandi, tenere premuto il pulsante di sintonizzazione del codice per 5 secondi e poi rilasciarlo. Il dispositivo emetterà due bip per confermare che la cancellazione è avvenuta con successo. Il processo inverso è lo stesso.

PO I ILI OL IO I DI P O LEMI

Questa guida alla riparazione ha lo scopo di aiutarvi a identificare e risolvere i problemi minori causati dal funzionamento insolito del nostro supporto TV elettrico. Le semplici procedure di questa guida sono facili da seguire e possono risolvere la maggior parte dei problemi incontrati nell'uso quotidiano.

I

I

Resettare il sistema seguendo le istruzioni.

P

P

(Le batterie nuove si esauriscono dopo 24 ore senza che il telecomando venga utilizzato). Per favore, contattateci.

I

Controllare se le batterie hanno ancora energia.

I

(Il raggio d'azione è inferiore a 3 m.): Sostituire le batterie.

I

Resettare il sistema seguendo il manuale d'istruzioni.

I

Controllare se l'alimentazione è collegata correttamente al prodotto. Se è così, accendete l'unità. Se non sentite un tono di cicalino o non vedete un indicatore di alimentazione rosso, controllate che l'adattatore CA funzioni correttamente. Se l'adattatore AC non funziona, contattateci. Contattateci se l'adattatore di rete funziona correttamente ma il supporto TV no.

Per favore, contattateci.

Le apparecchiature elettriche ed elettroniche e le batterie non devono essere smaltite insieme ai rifiuti domestici. Il consumatore è tenuto per legge a restituire apparecchiature elettriche ed elettroniche e batterie al termine della loro vita utile ai centri di raccolta pubblici appositamente realizzati o a riconsegnarle al centro di vendita. I dettagli sono regolamentati dalle leggi vigenti a livello nazionale. Il simbolo sul prodotto, sulle istruzioni per l'uso

o sulla confezione riporta espressamente tale indicazioni.

E

Schwaiger GmbH non si assume alcuna responsabilità né garanzia in relazione a danni derivanti da un'installazione o da un montaggio non corretti o derivanti dall'utilizzo improprio del prodotto o dal mancato rispetto delle avvertenze in materia di sicurezza.

I

Gentile cliente, qualora il vostro rivenditore non potesse aiutarvi, per un consulto tecnico può rivolgersi al nostro servizio di assistenza.

La garanzia decorre dal momento dell'acquisto del prodotto. Il momento dell'acquisto dev'essere confermato da una prova d'acquisto (scontrino di cassa, fattura, bolla di consegna etc.). Conservi accuratamente questi documenti. Le nostre prestazioni in garanzia si regolano in base alle condizioni di garanzia valide al momento dell'acquisto.
