GEBRUIKSAANWIJZING DSG861MAT Pelgrim

NL Handleiding NL 3 - NL 13

Montage van de afzuigkap

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

Uw afzuigkapkap

	Beschrijving	4
	Inleiding	4
	Afvoersystemen	5
	Bediening	6

Onderhoud

	Reinigen	8
	Vetfilter	9
	Koolstofffilter	9
	Verlichting	10

Installatie

	Algemeen	11
	Elektrische aansluiting
	Montage van de afzuigkap 12

Milieuaspecten

Afvoer van het apparaat en de verpakking

13

Installatie

Montage van de afzuigkap

20

Inleiding

Gefeliciteerd met uw keuze voor deze Pelgrim afzuigkap. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.

De afzuigkap doet zijn werk geruisloos en zuigt met maximale effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het verleden.

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat gaat gebruiken!

Lees deze gebruikershandleiding door voordat u het apparaat in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik.

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Beschrijving

① - 1 2 3 4 5 6 + - - - - -

1. Aan-/uittoets: inschakelen van afzuigcapaciteit 1 en uitschakelen.
2. Toets ‘-’: verlagen van de afzuigcapaciteit.
3. Display: toont de afzuigcapaciteit en de reinigingsindicatie.
4. Toets ‘+’: verhogen van de afzuigcapaciteit.
5. Timertoets: in- en uitschakelen van de timerfunctie.
6. Verlichtingstoets: in- en uitschakelen van de verlichting.

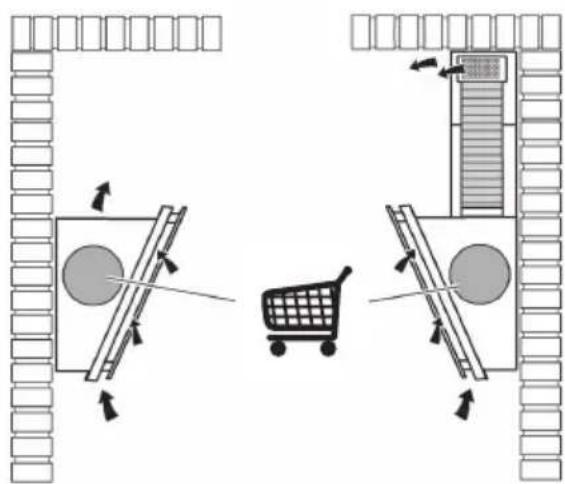

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

1. Als recirculatie afzuigkap.

De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter moet apart besteld worden.

Bediening

Afzuiging in- en uitschakelen

①

1. Druk op de aan-/uittoets.
   De afzuigkap wordt ingeschakeld met afzuigcapaciteit 1.
2. Druk op de toets ‘+’ om de afzuigcapaciteit te verhogen. Druk op de toets ‘-’ om de afzuigcapaciteit te verlagen.
3. Druk op de aan-/uittoets. De afzuiging wordt uitgeschakeld.

+ -

①

Intensiefstand inschakelen

+

1. Druk meerdere keren op de toets ‘+’ totdat afzuigcapaciteit 4 in de display verschijnt. De intensiefstand blijft 6 minuten ingeschakeld. Na deze periode wordt afzuigcapaciteit 3 geactiveerd.

① -

1. Druk op de aan-/uittoets of op de toets ‘-’ om de intensiefstand voortijdig te beeindigen.

Timerfunctie

Met de timerfunctie kan de afzuigcapaciteit na 15 minuten automatisch uitgeschakeld worden. De timerfunctie kan niet gebruikt worden met de intensiefstand.

©

1. Schakel de afzuigkap in en kies de gewenste afzuigcapaciteit.
2. Druk op de timertoets.
   Op de display knippert de gekozen afzuigcapaciteit.
   De afzuigcapaciteit schakelt na 15 minuten automatisch uit.
   De verlichting word niet uitgeschakeld.

©

1. Druk weer op de timertoets om de timerfunctie voortijdig uit te schakelen.

Tijdens de timerfunctie kan de afzuigcapaciteit gewijzigd worden.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets.
   De verlichting gaat branden.
2. Druk weer op de verlichtingstoets.
   De verlichting gaat uit.

Clean Air-functie

De afzuiging schakelt ieder uur gedurende 10 minuten automatisch in met de gekozen afzuigcapaciteit. Deze functie werkt gedurende 24 uur.

1. Zet de afzuigkap uit.

2. Druk gedurende twee seconden op de verlichtingstoets.

De afzuigkap wordt ingeschakeld met afzuigcapaciteit 1.

In de display knippert 'C'.

Na 10 minuten wordt de afzuigkap uitgeschakeld en blijft 'C' zichtbaar in de display.

Na 50 minuten wordt de afzuigkap weer ingeschakeld. Dit proces herhaalt zich gedurende 24 uur.

一

1. Druk op de toets ‘-’ om de Clean Air-functie voortijdig uit te schakelen.

Vetfilter reinigingsindicatie

Na 30 werkuren knippert de afzuigcapaciteit afwisselend met 'F' in de display. Als deze indicatie verschijnt, moet het vetfilter gereinigd worden.

一

Om de reinigingsindicatie te resetten moet u, als de afzuigkap is ingeschakeld, drie seconden op toets ‘-’ drukken.

'E' verschijnt in de display; de reset is doorgevoerd.

Koolstofffilter reinigingsindicatie

Na 120 werkuren knippert de afzuigcapaciteit afwisselend met 'C/F' in de display. Als deze indicatie verschijnt, moet het geïnstalleerde koolstofffilter gereinigd of vervangen worden.

一

Om de reinigingsindicatie te resetten moet u, als de afzuigkap is ingeschakeld, drie seconden op toets ‘-’ drukken.

'E' verschijnt in de display; de reset is doorgevoerd.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Glazen panelen

Glazen panelen kunnen het best handmatig, met een sopje gereinigd worden.

Vetfilter

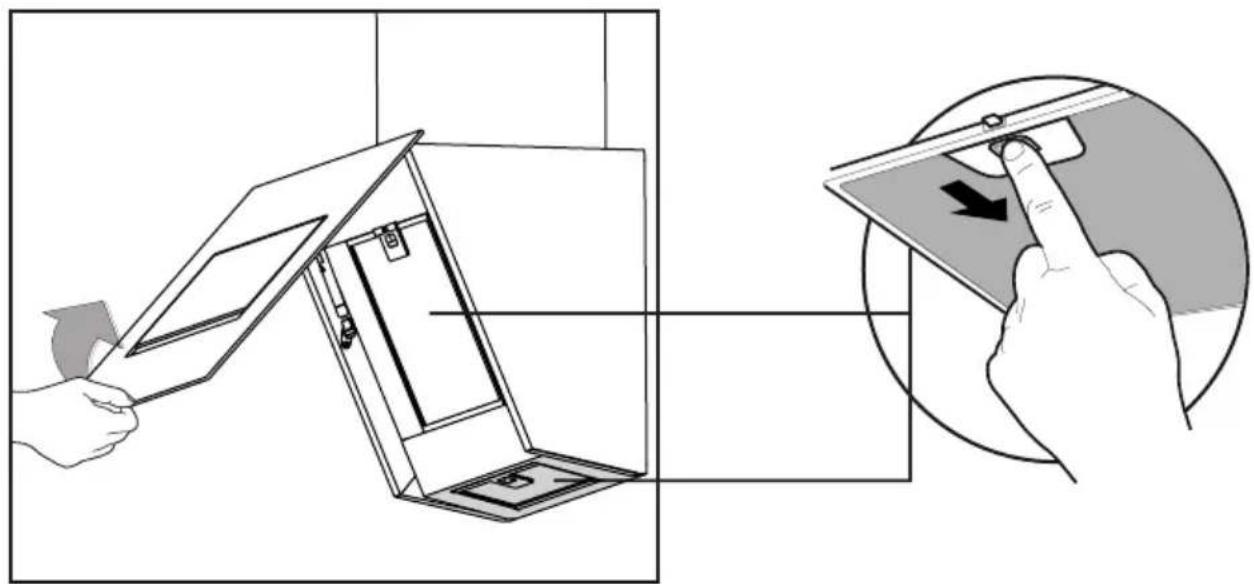

Vetfilter verwijderen

Kantel het frontpaneel naar boven. Druk de sluiting van het vetfilter in, en kantel het vetfilter naar voren om het uit te nemen.

Let er bij het terugplaatsen op dat de positioneernokjes aan de achterzijde goed in de uitsparingen vallen, voordat u het filter aan de zijde van de handgreep vastklikt.

Koolstofffilter

Het koolstofffilter vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

Belangrijk:

- Het regenereerbare actieve koolstofffilter kan met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

- Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.

• Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer het filter beschadigd is of niet meer goed werkt) moet het filter vervangen worden.
• Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstofffilter goed droog zijn voordat u ze plaatst.

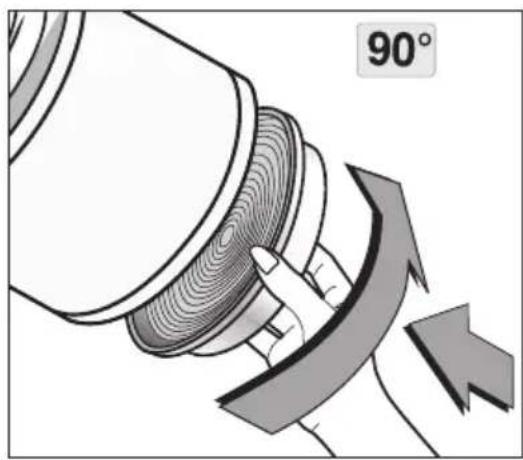

Plaatsen van het koolstofffilter

• Open het frontpaneel en verwijder het vetfilter.
• Centreer het koolstofffilter op het motorhuisdeksel en bevestig deze door het filter een slag te draaien.

• Bij toepassing van een koolstofffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van het koolstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand.
• Draag zorg voor de juiste verwerking van het oude koolstofffilter, doe deze bij het restafval.

Verlichting

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 45 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120, 125 of 150 mm. Het beste is de afvoerpijp met de grootste diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Elektrische aansluiting

Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

GROEN/GEEL = Aarde

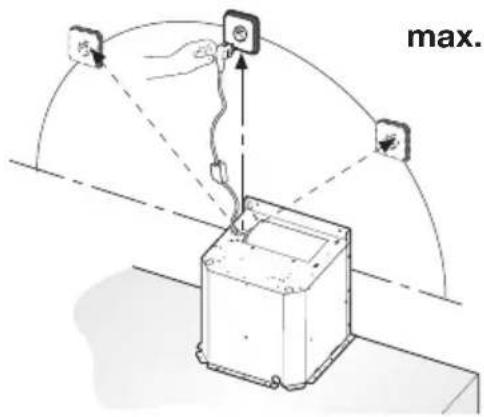

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Attentie! Alvorens de afzuigkap weer op het voedingsnet aan te sluiten, moet u controleren of deze goed functioneert. Controleer altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag dan bij de technische dienst een nieuwe kabel aan.

max.

Montage van de afzuigkap

De laatste pagina's van deze gebruiksaanwijzing tonen de stappen voor de montage van de afzuigkap.

Afvoer van het apparaat en de verpakking

Dit product is gemaakt van duurzame materialen. Aan het einde van zijn nuttige leven moet het apparaat echter op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat kan worden gerecycled.

Er is gebruikgemaakt van de volgende materialen:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (hard PS-schuim).

Gooi deze materialen op een verantwoorde manier weg conform de wettelijke bepalingen.

Op het product staat een pictogram van een afvalcontainer met een kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk moet worden afgevoerd. Het apparaat mag aan het einde van zijn nuttige leven dan ook niet worden verwerkt via de normale afvalstroom. U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij een verkooppunt dat dit voor u aanbiedt.

Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt voorkomen dat het milieu en de volksgezondheid schade wordt berokkend. De materialen die bij de vervaardiging van dit apparaat zijn gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke besparing in energie en grondstoffen.

CE

Verklaring van overeenstemming

Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.
