BEDIENUNGSANLEITUNG DSG861MAT Pelgrim

DE Anleitung DE 3 - DE 13

EN Manual EN 3 - EN 13

Installatie - Installation 14 - 17

Montage der Dunstabzugshaube

Benutzte Piktogramme - Pictograms used

	Beschreibung	4
	Einleitung	4
	Abluftsystem
	Bedienung	6

Pflege

	Reinigen	8
	Fettfilter	9
	Kohlefilter	9
	Beleuchtung	10

Installation

	Allgemein			11
	Elektroanschluss			12
	Montage	der	Haube

Umweltaspekte

Entsorgung des Geräts und der Verpackung

13

Installation

Montage

der

Haube

Einleitung

Herzlichen Glückwunsch zum Kauf dieser Dunstabzugshaube von Pelgrim. Beim Entwurf dieses Produktes haben wir besonders die simple Bedienung und optimale Benutzerfreundlichkeit in den Mittelpunkt gestellt.

Die Dunstabzugshaube arbeitet geräuschlos und mit maximalem Wirkungsgrad. Kochgerüche gehören damit endgültig der Vergangenheit an.

Machen Sie sich bitte zuerst mit den speziellen Sicherheitshinweisen vertraut, bevor Sie das Gerät verwenden!

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts bitte sorgfältig durch und heben Sie diese zum späteren Nachlesen gut auf.

Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.

Beschreibung

① 1 2 3 4 5 6 - + - ● - ● -

1. Ein-/Aus-Taste: Absaugleistung 1 ein- und ausschalten.
2. Taste „-“: Absaugleistung verringern.
3. Display: zeigt die Absaugleistung und die Reinigungsanzeige an.
4. Taste „+“: Absaugleistung erhöhen.
5. Timer-Taste: Timer-Funktion ein- und ausschalten.
6. Beleuchtungstaste: Ein- und Ausschalten der Beleuchtung.

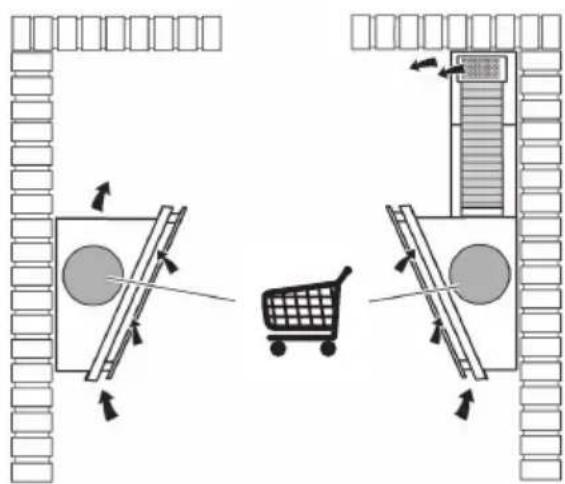

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen

werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Küchendämpfe werden nach außen abgeführt. Dies ist die beste Methode!

1. Als Rezirkulations-Dunstabzugshaube. Die Fettteile der angezogenen Küchendämpfe werden gefiltert. Die angesaugte Luft wird nicht abgefüht, sondern wieder in die Küche abgegeben. In diesem Fall müssen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Bedienung

①

+ -

①

Absaugung ein- und ausschalten

1. Drücken Sie die Ein-/Aus-Taste. Die Dunstabzugshaube wird mit der Absaugleistung 1 eingeschaltet.
2. Drücken Sie die Taste „+“, um die Absaugleistung zu erhöhen. Drücken Sie die Taste „-“, um die Absaugleistung zu reduzieren.
3. Drücken Sie die Ein-/Aus-Taste. Die Absaugung wird ausgeschaltet.

Intensiveinstellung einschalten

① -

1. Drücken Sie mehrmals die Taste „+“, bis im Display die Absaugleistung 4 erscheint.
   Der Intensivmodus bleibt 6 Minuten lang eingeschaltet. Nach Ablauf dieser Zeit wird die Absaugleistung 3 aktiviert.
2. Um den Intensivmodus vorzeitig zu beenden, drücken Sie die Ein-/Aus-Taste oder die Taste „-“.

Timerfunktion

Mit der Timerfunktion kann die Absaugleistung nach 15 Minuten automatisch abgeschaltet werden. Bei der Intensivstufe ist die Timerfunktion nicht nutzbar.

©

1. Schalten Sie die Dunstabzugshaube ein und wählen Sie die gewünschte Absaugleistung.
2. Drücken Sie die Timer-Taste. Im Display blinkt die gewählte Absaugleistung. Die Absaugleistung schaltet sich nach 15 Minuten automatisch ab. Die Beleuchtung wird nicht ausgeschaltet.

©

1. Drücken Sie die Timer-Taste erneut, um die Timer-Funktion vorzeitig auszuschalten.

Die Absaugleistung kann während der Timerfunktion verändert werden.

Beleuchtung ein- und ausschalten

1. Drücken Sie die Taste für die Beleuchtung. Die Beleuchtung schaltet sich ein.
2. Drücken Sie wieder die Taste für die Beleuchtung. Die Beleuchtung schaltet sich aus.

Clean-Air-Funktion

Die Absaugung schaltet sich automatisch jede Stunde für 10 Minuten mit der gewählten Absaugleistung ein. Diese Funktion ist 24 Stunden lang aktiv.

1. Schalten Sie die Dunstabzugshaube aus.
2. Drücken Sie die Beleuchtungstaste zwei Sekunden lang.
   Die Dunstabzugshaube wird mit der Absaugleistung 1 eingeschaltet. Im Display blinkt „C“.
   Nach 10 Minuten schaltet sich die Dunstabzugshaube aus und im Display bleibt „C“ sichtbar.
   Nach 50 Minuten wird die Dunstabzugshaube wieder eingeschaltet.
   Dieser Vorgang wiederholt sich 24 Stunden lang.

一

1. Drücken Sie die Taste „-“, um die Clean Air-Funktion vorzeitig auszuschalten.

Anzeige Reinigung des Fettfilters

Nach 30 Betriebsstunden blinkt die Absaugleistung abwechselnd mit „F“ im Display. Wenn diese Anzeige erscheint, muss der Fettfilter gereinigt werden.

一

Um die Reinigungsanzeige zurückzusetzen, drücken Sie bei eingeschalteter Dunstabzugshaube drei Sekunden lang die Taste „-“. Im Display erscheint „E“; Der Reset ist abgeschlossen.

Anzeige Reinigung des Kohlefilters

Nach 120 Betriebsstunden blinkt die Absaugleistung abwechselnd mit „C/F“ im Display. Wenn diese Anzeige erscheint, muss der eingebaute Kohlefilter gereinigt oder ausgetauscht werden.

一

Um die Reinigungsanzeige zurückzusetzen, drücken Sie bei eingeschalteter Dunstabzugshaube drei Sekunden lang die Taste „-“. Im Display erscheint „E“; Der Reset ist abgeschlossen.

Reinigen

Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig (mindestens so häufig wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen Alkohol verwenden!

Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Aus diesem Grund raten wir Ihnen, diese Anweisungen unbedingt einzuhalten. Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda. Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie gelegentlich mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Edelstahlfettfilter

Die Edelstahlfettfilter müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Reinigung vorzugsweise mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Aluminiumfarbene und schwarze Fettfilter werden durch die Reinigungsmittel in der Spülmaschine stumpf. Dies ist normal und hat keinen Einfluss auf den Betrieb.

Glasflächen

Reinigen Sie die Glasflächen nicht im Geschirrspüler, da es hierdurch zu Verfärbungen kommen kann. Sie können die Glasflächen am besten manuell mit Seifenwasser reinigen.

Fettfilter

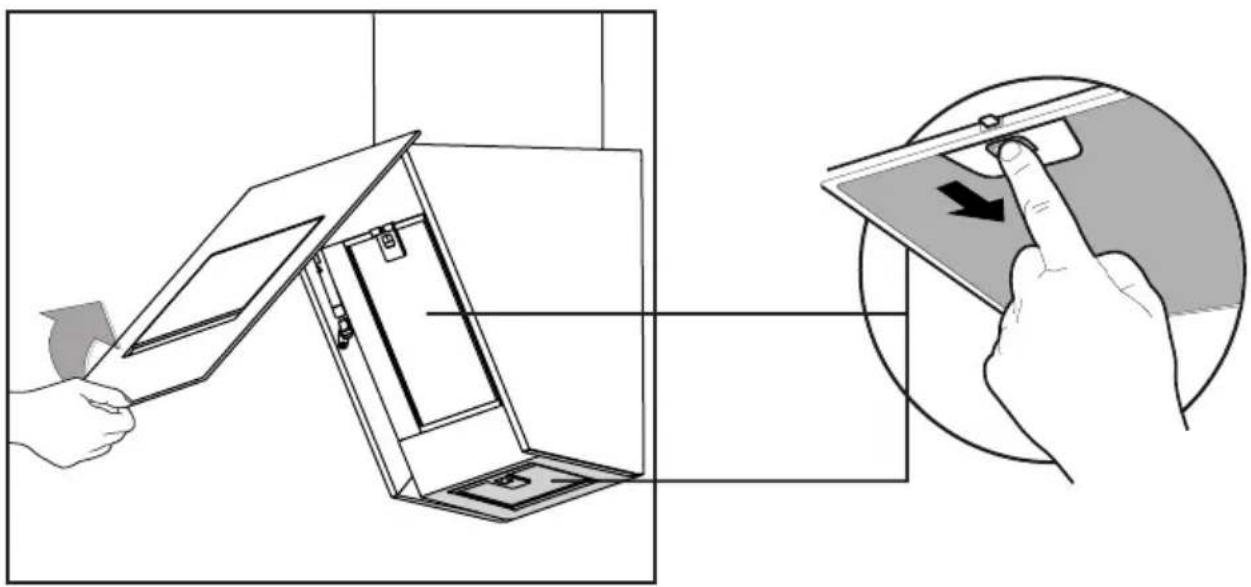

Fettfilter entfernen

Kippen Sie die Frontplatte nach oben ab. Drücken Sie den Verschluss des Fettfilters ein, und kippen Sie den Fettfilter nach vorn, um ihn herauszunehmen.

Stellen Sie beim Ersetzen sicher, dass die Positionierungsösen hinten, richtig in den Aussparungen sitzen, bevor Sie dem Filter an der Seite des Griffs fest klicken.

Kohlefilter

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

Achtung:

- Der regenerierbaren Aktivkohlefilter kann von Hand oder in der Geschirrspülmaschine bei maximal 65 °C gewaschen werden. Die Reinigung sollte ohne Geschirr und ohne Spülmittel erfolgen. Verwenden Sie keine Reinigungsmittel!

- Entfernen Sie überschüssiges Wasser. Achten Sie darauf, dass der Filter nicht beschädigt wird. Lassen Sie den Filter mindestens

1 Stunde bei einer Temperatur von maximal 80 °C im Ofentrocknen. Spätestens nach 3 Jahren (oder wenn der Filter beschädigt ist oder nicht mehr gut funktioniert) muss der Filter ausgetauscht werden.

- Es ist wichtig, dass die Fettfilter und regenerierbaren Aktivkohlefilter vor dem Einbau richtig trocken sind.

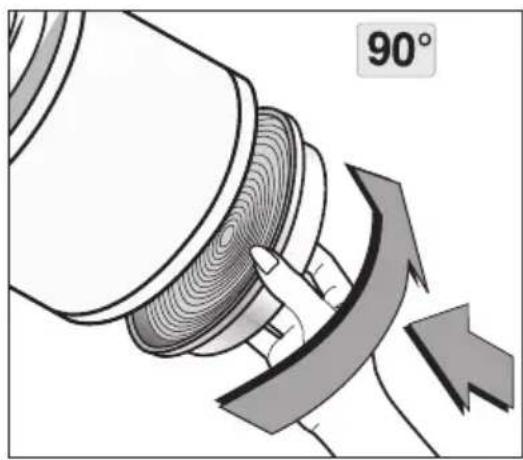

Einsetzen Kohlefilter

• Öffnene Sie die Frontplatte und entfernen Sie die Fettfilter.
• Der Kohlefilter auf den Motordeckel zentrieren und einen Schlag drehen.

Bei der Verwendung von einem Kohlenstofffilter wird mehr Lärm erzeugt als bei der Nutzung der Dunstabzugshaube mit Abzug. Die Wirkung des Kohlenstofffilters ist bei einer niedrigeren Motordrehzahl optimal. Vermeiden Sie daher die Intensivstufe. Achten Sie auf die richtige Entsorgung des alten Kohlenstofffilters, entsorgen Sie diesen über den Restmüll.

Beleuchtung

Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

- Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 45 cm sein.

- Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

- Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.

- Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.

- Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.

- Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120, 125 oder 150 mm. Am besten ist es, das Abluftrohr mit dem größten Durchmesser auszustatten.

- Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Elektroanschluss

Das Gerät entspricht Klasse I. Deshalb ist eine separate Erdung erforderlich.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

GRÜN/GELB = Erde

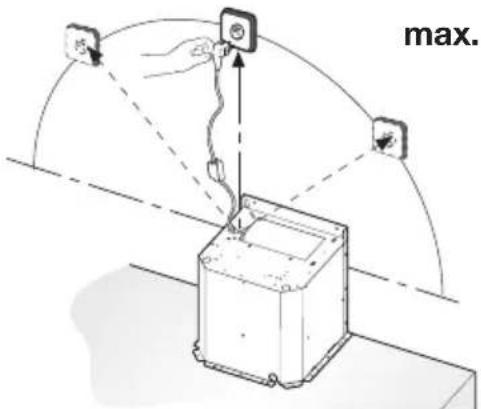

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist. Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

max.

Montage der Haube

Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte zur Montage der Haube.

Entsorgung des Geräts und der Verpackung

Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am Ende seiner Nutzungsdauer muss das Gerät vorschriftsgemäß entsorgt werden. Nähere Informationen hierzu erteilen die zuständigen Behörden.

Die Verpackung des Geräts kann recycelt werden. Sie besteht aus den folgenden Materialien:

• Pappe;
  • Polyethylenfolie (PE);
  • FCKW-freies Polystyrol (PS-Hartschaum).

Entsorgen Sie diese Materialien verantwortungsbewusst und gemäß den gesetzlichen Bestimmungen.

Auf dem Produkt befindet sich ein Symbol einer durchgekreuzten Mülltonne. Das bedeutet, dass das Gerät getrennt entsorgt werden muss; es darf am Ende seiner Nutzungsdauer also nicht in den Hausmüll gegeben werden. Geben Sie das Gerät bei einer kommunalen Abfallsammelstelle ab oder bei einer Verkaufsstelle, die dies für Sie übernimmt.

Durch die getrennte Sammlung von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden, sind wiederverwertbar, wodurch eine wesentliche Energie- und Rohstoffeinsparung realisiert werden kann.

CE

Konformitätserklärung

Hiermit erklären wir, dass unsere Produkte die einschlägigen europäischen Richtlinien, Normen und Vorschriften sowie sämtliche Normen, auf die verwiesen wird, erfüllen.
