GEBRUIKSAANWIJZING IM-130NE-HC Hoshizaki

(vertaalde instructies)

Overall in deze handleiding treft u opmerkingen aan die uw aandacht wilen vestigen op situatuies die zonden konnen resulteren in overlijden, ernstig letsel of schade aan de machine.

▲WAARSCHUWING	Geeft een gevaarlijke situatie aan die, als deze nicht worden vermeden, zou{kunnen resulteren in overlijden of ernstig letsel.
▲VOORZICTIG	Geeft een gevaarlijke situatie aan die, als deze nicht worden vermeden, zou{kunnen resulteren in Licht of middelzwaar letsel.
LET OP	Geeft een gevaarlijke situatie aan die, als deze nicht worden vermeden, zou{kunnen resulteren in schade aan de machine.
▲HYGIÈNE	Geeft belangrijke voorzorgsmaatregelen aan met betrekking tot de hygiène en voedselveiligheid.
BELANGRIJK	Geeft belangrijke informatie aan over het gebruik en de verzorging van de machine.

Deze ijsmachine gebruikt een HFC-vrij koelmiddel (propaan) dat nicht schadelijk is voor de ozonlaag, duurzaam is en een zeer beperkt aardopwarmingsvermogen heeft.

WAARSCHUWING

Het koelsystem van deze ijsmachine bevat ontvlambaar koelmiddel; installment, gebruik, onderhoud en verwijdering mogen�aam uitsluitend worden uitgevoerd door erkende technici.

Het koelmiddel in deze ijsmachine is ontvlambaar en verzegeld in het koelsystem. Hoewel het koelmiddel onder normale omstandigheden Niet lekt, dient u de ijsmachine met de grootst möglichke zorg te behandelen om te voorkomen dat u het systeem beschadigt.

In het geval van onopzettelijke schade aan het koelsystem waardoor koelmiddel weglekt:* Creeder geen ontstekingsbron in de buurt.* Bedien geen elektrische schakelaars of stopcontacten in de buurt.* Gebruik geen naakte vlam.* Ventileer de ruimte direct door het openen van deuren en/of ramen.* Bel een servicetechnicus.

BELANGRIJK

Dit boekje vormt een integraal en essentieel onderdeel van het product en moet goed worden bewaard door de gebruiker.

Lees de richtlijnen en waarschuwingen in dit boekje zorgvuldig door, aangezien deze zichs bedoeld om de installment/gebruiker te voorzien van essentièle informatatie voor een correcte installment, alsmede voor een veilig gebruik en onderhoud van het product op de lange termijn.

Bewaar dit boekje zodate u het later, indien nodig, opnieuw kunt raadplegen.

▲WAARSCHUWING

Dit is een ijsmachine voor commerciele doeleinden en dit apparaat dient uitsluitend te worden gebruikt voor de toepassingen waarhoort het is ontworpen en te worden bevestigd aan een geschikte opslagbunkerzoals dit door Hoshizaki is opgegeven.Enige andere vorm van gebruik worden als ongeschikt en dus gevaarlijk beschouwd. De fabrikant kan Niet aansprakelijk of verantwoordelijk worden gesteld voor等一批ige schade die ontstaat door ongeschikt, incorrect en onredelijk gebruik.

De installmentie en eventuele verplaatsing van de ijsmachine mag uitsluitend door gekwalificeerd personeel en overeenkomstig deplaatselijk geldende voorschriften worden uitgevoerd, waar bij de instructies van de fabrikant dwellen te worden gevolgd.

Houd ventilatieoppeningen, zowel in de behuizing van de machine als in de inbouwstructeur, vrij van obstakels.

Gebruik geen mechanische apparaten of andere methoden om het ontdooiprocess te versnellen dan de methoden die door de fabrikant worden aanbevolen.

Bij het gebruik van elektrische apparaten要去en bepaalde regels in acht worden genomen. In het bijzonder:* Vocht en hoge luchtvochtigheid verhogen de kans op kortsluiting en elektrische schokken.Trek de stekker van de ijsmachine uit het stopcontact als u zich zeker bent van de conditions in de ruimte waar de ijsmachine is geplaatst.* Voorkom beschadiging van de voedingskabel en trek uitsluitend aan de stekker en net aan de voedingskabel zich als u de ijsmachine van de netvoeding wilt loskoppelen.* Als de voedingskabel beschadigd is,要去e deze worden verrangen door een verrangende babel die verkrijgbaar is via de onderdelen- en servicecentra van Hoshizaki.* Raak de elektrische onderdelen of de schakelaars Niet met vochtige handen aan.* Dit apparaat is Niet bedoeld om te worden gebruikt door Personen (waaronder kinderen) met een verminderde lichamelijke, zintuiglijke of mentale capaciteit of een gebrek aan ervaring en kennis. Het kanECHter wel worden gebruikt door kinderen vanaf 8aar en door Personen met een verminderde lichamelijke, zintuiglijke of mentale capaciteit of een gebrek aan ervaring en kennis, mits zich onder toezicht staan van een persoon die verantwoordelijk is voor hun veilgheid of deze persoon hem instruert hoe het apparaat te gebruiken.* Kinderen mogen Niet met het apparaat spelen.* Reiniging en gebruikersonderhoud mag Niet zonder toezicht door kinderen worden uitgevoerd.* Probeer Niet de ijsmachine aan te passen. Alleen bevoegd personeel mag het apparaat demonteren of repareren.

I. INSTALLATIE-INSTRUCTIES

1. CONSTRUCTIE

CD Toevoerslang Poot ConnectorpaneellJsschep 1/2-3/4
Afvoerslang
3/4-3/4 -nipple
-nippel

3. UITPAKKEN

▲WAARSCHUWING

Kinderen要去en buren het bereik van het verpakkingsmaterial (plastic zakken en geëxpandeerd polystyreen) worden gehonden aangezien dit möglichke bronnen van gevaarijken.

▲VOORZICTIG

Til de doos Niet op en verplaats deze Niet met behulp van de transportbanden.

Wanner u het apparaat handmatig verplaatst, dient u de onderkant van de ijsmachine vast te houden.

Draag altiijd beschermende handschoenen bij het dragen van de machine.

Werk met+zijn tweeën bij het verplaatsen van de doos of de uitgepakte machine om letsel te voorkomen.

LET OP

Verwijder kartonnen doos, tape en ander verpakkingsmaterial. Als er verpakkingsmaterial achterblijft in de ijsmachine, werkdt deze Niet goed.

1) Verwijder alle verpakking en controllerer of de ijsmachine in goede staat verkeert. Gebruik de ijsmachine nicht in geval van twijfel, maar raadpleeg bevoegt servicepersoneel.
2) Verwijder het transporttape waarmee de bunkerklep en het voorpaneel zijn vastbezet.
3) Verwijder de beschermfolie van de buitenkant. Als de ijsmachine is blootgesteld aan de zon of aan ditte, verwijdert u de folie nadat de ijsmachine is afgekoeld.
4) Verwijder het pakket met de accessoires. Controller de inhoud aan de hand van "2. ACCESSOIRES".
5) Verwijder het transporttape waarme de bunkerschakelaar is vast gezet door de bunkerklep te openen en maar binnen te reiken.

▲WAARSCHUWING

Deze ijsmachine is nicht bestemd voor gebruik buitenshuis.

De ijsmachine mag Niet naast een oven, grill of andere apparatuur die veel warmte afgeeft worden geplaatst.

Deze machine is Niet geschikt om in een ruimte te worden geinstalleerd die met een waterstraal worden schoongespoten.

▲VOORZICTIG

De ijsmachine要去 waterpas op een stevige ondergrund worden geplaatst.

LET OP

Plaats geen andere apparaten of voorwerpen bovenop de ijsmachine of voor de ventilatieopening.

BELANGRIJK

De normale omgevingstemperatuur bij bedrijf要去ussen 1°C en 40°C liggen. Er mag uitsluitend koud water worden toevegoerd. Bediening van de ijsmachine gedurende langere perioden buiten dit normale temperatuurbereik kan de productiecapaciteit beinvloeden.

Houd aan de bovenkant de vrij ruimte aan die hieronder staat vermeld. Dit zorgt voor een optimale luchtcirculatie en vergemakkelijk onderhouds- en/of reparatiewerkzaamheden. [IM-21CNE-HC, 30CNE/CWNE-HC, 45CNE-HC, 240WNE-HC] * Geen vrij ruimte nodig aan de zijkanten Zijaanzicht Bovenzijde Voorzijde IJSMACHINE 15cm Achter-zijde Voorzijde Voorzijde IJSMACHINE 30cm Achter-zijde [IM-45NE/WNE-HC, 65NE/WNE-HC, 100CNE-HC, 100NE/WNE-HC, 130NE/WNE-HC]

Bovenaanzicht Achterzijde Rechts Voorzijde Bovenzijde IJSMACHINE 15cm Achter-zijde In sommige zeer vochtige omgevingen kan condensvorming optreden in de machine dieervoigens op de vloer druipt.Installerer de ijsmachine Niet in een ruimte waar de vloer kan worden aangetast door water.

Voorzijde Voorzijde

5. INSTALLATIE

VAOORZICTIG

Onjuiste installmentie van de ijsmachine kan schade toebrengen aan mens, dier en omgeving. De fabrikant aanvaardt geen aansprakelijkheid voor schade en/of letsel ten gevolge van het onjuist installereren van de machine.

• Plaats de ijsmachine op een permanente locatie.

[Behalve IM-21CNE-HC]

• Zet de ijsmachine waterpas, zowel van links maar rechts als van vooraar onder, bij het aanbrengen van de stelvoetjes (accessoires).

Deze ijsmachine moet worden geaard volgens de geldende voorschriften.

Ter voorkoming van ernstig persoonlijk letsel en materiele schade als gevolg van elektrische schokken, dient deze ijsmachine te worden voorzien van een correct aangebrachte aardleiding.

Verwijder de stekker uit het stopcontact voordat u onderhouds-, reparatie- of reinigingswerkzaamheden gaat uitvoeren.

• Deze machine vereist eenAPE voeding van 220 - 240 V wisselstroom, 10 A [IM-21CNE-HC, 30CNE/CWNE-HC, 45CNE/ NE/WNE-HC, 65NE/WNE-HC, 100CNE/NE/WNE-HC, 130NE/WNE-HC] / 13 A [IM-240NE/WNE-HC]. Het stopcontact moet worden beschermd door een geschikte stroomonderbreker.
• De hoofdzekering van de besturingskast heeft een nominale waarde van 5 A en mag alleen worden verrangen door een erkende onderhoudsmonteur.
• Normaalgesproken dient men te beschikken over de juiste vergunningsen en/of de hulp in te roepen van een erkend elektricien.

Alleen voor het Verenigd Koninkrijk en Ierland:

• De draden van de netvoeding hebben een kleurcode:

Groen/geel = aarde

Blaw = neutral

Bruin = stroomvoerend

Als de gekleurde draden in de voedingskabel van deze machine zijn aangesloten op stekkerpolen met een afwijkende kleur, dient u het volgende te doe:

Sluit de groen/gele draad in de stekker aan op de groen/gele of groene stekkerpool of anders op de stekkerpool die is aangeduid met de letter E of het symbool 1一 . Sluit de blauwe draad aan op de zwarte stekkerpool of op de stekkerpool die is aangeduid met de letter N. Sluit de bruine draad aan op de rode stekkerpool of op de stekkerpool die is aangeduid met de letter L.

• Als het stopcontact waarop u de ijsmachine wilt aansluiten Niet geschikt is voor de stekker die aan de voedingskabel van de ijsmachine zit, dient de stekker te worden verwijderd (een gegoten stekker worden afgesneden) en verrangen door een geschikte stekker.

De gegoten stekker die van de voedingskabel is afgesneden, moet worden weggegood. Hij mag Niet opnieuw worden gebruikt. Wanner deze stekker elders in een stopcontact worden gestoken, zorgt dit voor een groot risico van elektrische schokken.

• De gegoten stekker mag uitsluitend in combinatie met een zekeringhouser worden gebruikt.

Het referentienummer van de fabrikant is in de stekker ingeslagen. In geval u de zekeringhouser vervangt, dient een verwangend exemplaar van hetzelfde type te worden gebruikt.

Zekeringhoulders zich te verkrijgen via de onderdelen- en servicecentra van Hoshizaki.

Gebruik zekeringen van 13 A die zich goedgekeurd volgens BS 1362.

7. AANSLUITING VAN WATERTOEVOER- EN WATERAFVOERLEIDINGEN

WAARSCHUWING

Mag alleen worden aangesloten op een drinkwaterleiding voor koud water.

• De aansluitingen aan de drinkwaterleiding要去en worden uitgevoerd in overeenstemming met de huidige vereisten van het land in de regelgeving met betrekking tot watertoevoer of -accessoires.

• Het water om ijis mee te makeo moet drinkwater zich. Waar vorming van ketelsteen kan optreden ten gevolge van de waterkwaliteit:

• Installatie van een extern filter of zachtmaker worden aanbevolen. Neem contact op met uwplaatslijke waterbehandelingspecialist of Hoshizaki-servicebedrijf.

• Overschakelen maar de modus "volledig doorspoelen" worden aanbevolen. Neem contact op met uwplaatselijke Hoshizaki-servicebedrijf.

• De watertoevoerduk moet tenminste 0,07 MPa (0,7 bar) bedragen en mag Niet hoger dan 0,8 MPa (8 bar)+zijn. Als de waterduk hoger is dan 0,8 MPa (8 bar),要去 gebruik worden gemaakt van een redueerventiel. De watertoevoerkraan mag voor dit doel NIET geleeldeligelijk worden DirectXedgedraaid.

• In sommige gebieden kan een loodgietersvergunning of het inschakelen van een erkend loodgieter verplicht zich.

• De waterafvoer van de ijsmachine stroomt onder natuurlijk verval; de afvoerslang moet dus voldoende verval hebben.

• Afvoerleidingen mogen nicht rechtstreeks op de riolering worden aangesloten. Houd een verticale luchtopening van minimaal 5 cm aanCUSen het uiteinde van de afvoerslangen van ijsmachine en de vloerafoer.
• Om terugstromen van afvoerwater maar de bunker te voorkomen, moet de afvoerslang worden geplaatst zoals afgebeeld.

• Bij het watergekoelde model kan het nodig+zijn een terugslagklep in het koelwatercircuit teplaatsen.
• Gebruik de neue slangensets die met het apparaat+zijn meegeleverd. Gebruik oude slangensets Niet opnieuw.

[Luchtgekoeld model]

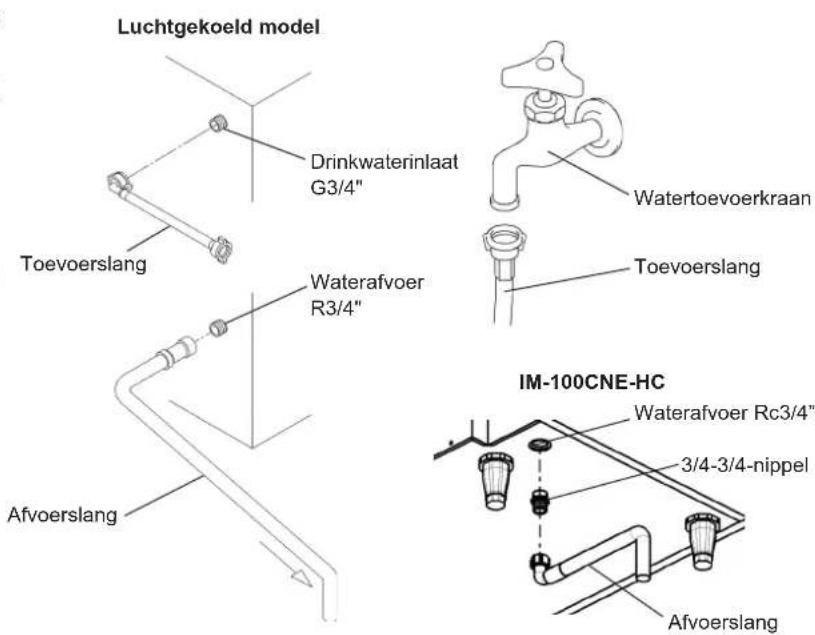

1) Bevestig het gebogen uiteinde van de flexibele toevoerslang (accessoire) aan de G 3/4"-aansluiting aan dechterzijde van de ijsmachine zoals weergegeven. Let er waar bij op dat de rubber afstandsring goed is aangebracht. Voorkom lekkage door de aansluiting handvast aan te draaien.
2) Bevestig het andere uiteinde van de toevoerslang aan de waterkraan. Zorg ervoor dat de afdichtring goed is aangebracht voordat u de aansluiting handvast aandraait. Het verdient aanbeveling een aflsuitkraan te monteren op een goed bereikbare plek.

3) [Behalve IM-100CNE-HC]

Bevestig de flexibele grijze afvoerslang (accessoire) aan de R3/4"-aansluiting aan dechterzijde van de ijsmachine zoals weergegeven en draai deze handvast aan. Let er waar bij op dat de rubberen afstandsring goed is aangebracht om lekkage te voorkomen. De slang kan zonodig op lengte worden gesneden voor een passende aansluiting op de hoofdafvoer.

[IM-100CNE-HC]

Draai de 3/4"-3/4"-nippel (accessoire) met behulp van een geschikte (schroef) sleutel in de Rc3/4"-aansluiting aan de onderzijde van de ijsmachine zoals weergegeven. Voor een lekvrijje verbinding moet PTFE-tape en/of een geschikte aflichtingspasta worden gebruikt.

Opmerking: de koppelingselementen要去en zijn goedgekeurd en要去enschikt,zijn voor gebruik met drinkwater.

Bevestig de flexibele grije afvoerslang (accessoire) aan de 3/4"-3/4"-nippel zoals weergegeven en draai deze handvast aan. Let er waar bij op dat de rubberen afstandsring goed is aangebracht om lekke te voorkomen. De slang kan zonodig op lengte worden gesneden voor een passende aansluiting op de hoofdafvoer.

[Watergekoeld model]

• Hoshizaki raadt aan om de watergekoelde condensor aan te sluiten op een hercircularend koelsystem met gesloten circuit, voorzien van een toren, waterkoeler of gelijksoortige installment. Het vullen met water moet via een kogelventiel/mengvat plaatsvinden.
• Hoewel het aansluiten van een watergekoelde condensor op een drinkwaterleiding geen invloed heeft op de prestaties van de machine, worden dit in verband met het hove verbruik afgeraden.
• Voor een correcte installmentie要去 een bevoegde of erkende loodgieter worden ingeschakeld.
• De aansluitingen要去en in overeenstemming zijn met de van toepassing+zijnde landelijkke ofplaatselijke voorschriften.

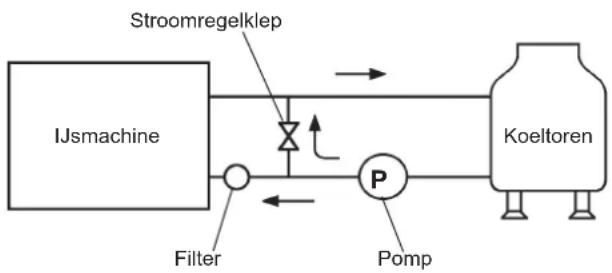

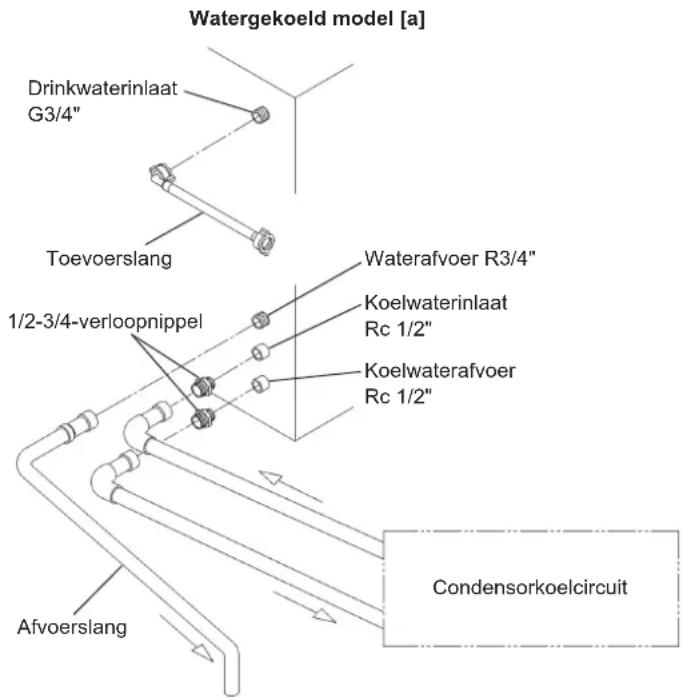

[a] Standaardaansluiting volgens de WRAS-voorschriften in het Verenigd Koninkrijk.

• Bij het kiezen van een koeltoren要去 rekening houden met de volgende piekwaarden van de warmestroming in de condensor:

Model IM-30CW/45W: 295-760W

IM-65W: 875W

IM-100/130W: 1165W

IM-240W: 5235W

• Leidingen:tussen de koeltoren en de ijsmachine要去 minstens 20 mm in doorsnee zich om drukverlies op te vangen, ondanks dat de aansluitingen van de ijsmachine zelf 13 mm in doorsnee zich.
• Drukverlies in het watercircuit binnen de ijsmachine za 5 tot 6 m bedragen als het koelwater een stroomsnelheid hebft van 4 tot 5 l/min.
• Houd bij het selecteren van een circulatiepomp reckening met bovenstaande warmtestromingswaarden.
• Gebruik geen cascadepomp.ovat het waterregelventiel de stroming za variieren en dezeijdens de ontdooicyclus za stoppen.

[IJsmachineaansluitingen]

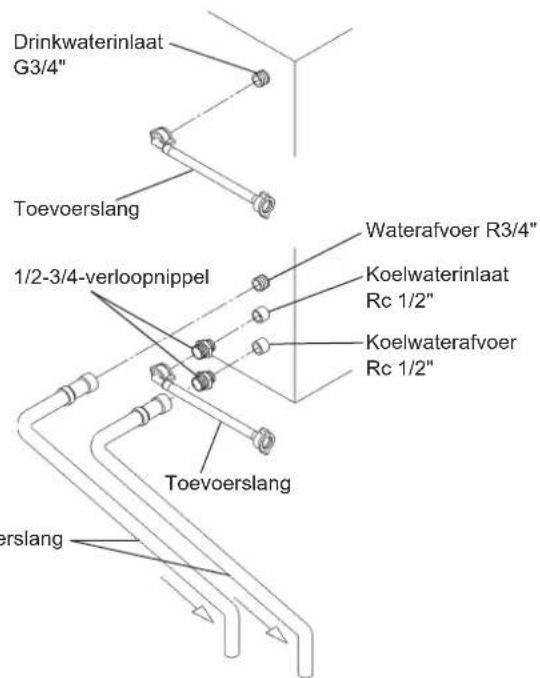

1) Bevestig het gebogen uiteinde van de flexibele toevoerslang (accessaire) aan de G3/4"-aansluiting aan de achterzijde van de ijsmachine zoals weergegeven. Let er.daar bij op dat de rubber afdichtring goed is aangebracht. Voorkom lekkage door de aansluiting handvast aan te draaien.
2) Bevestig het andere uiteinde van de toevoerslang aan de waterkraan. Zorg ervoor dat de afdichtring goed is aangebracht voordat u de aansluiting handvast aandraait.

Opmerking: Indien waterfiltering of -zuivering worden gebrukt, dient u ervoor te zorgen dat alleen de ijsmachine is aangesloten op de gezuiverde watertoevoer, nicht de condensor.

3) Draai de flexibele grijze afvoerslang (accessaire) handvast aan op de R3/4" aansluiting aan dechterzijde van de ijsmachine zoals aangegeven. Zorg er waar bij voor dat de rubber affdichtring goed is aangebracht voor een lekvrije aansluiting. De slang

kan zonodig op lenghte worden gesneden voor een passende aansluiting op de hoofdafvoer.

4) Draai de 1/2 "3/4"-nippels (accessoire) met behulp van een geschikte (schroef)sleutel in de Rc1/2"-aansluitingen aan de weiterijde van de ijsmachine zoals weergegeven. Voor een lekvrijje verbinding要去 PTFE-tape en/of een geschikte affdichtingspasta worden gebruikt.
Opmerking: de koppelingselementen要去en zijn goedgekeurd en要去en geschikt zich voor gebruik met drinkwater.
5) Sluit het condensorkoelcircuit door middel van een onbuigzame pijp aan op de vrije uiteinden van de 1 / 2^ - 3 / 4^ -verloopnippels zoals aangegeven.
[b] Aansluitingen volgens voorschriften die afwijken van de WRAS-voorschriften, met gebruikmaking van meegeleverde slangen.

1) Volg stappen 1 t/m 4 zoals in [a] hierboven.
2) Voor condensoraansluitingen moet u de meegeleverde slangen gebruiken endezelfde aansluitingen makena s in stappen 1 t/m 3,zoals in [a] boven op de vrije uiteinden van de 1 / 2^n -3/4-nippels zoals aangegeven.

Watergekoeld model [b]

II. BEDIENING

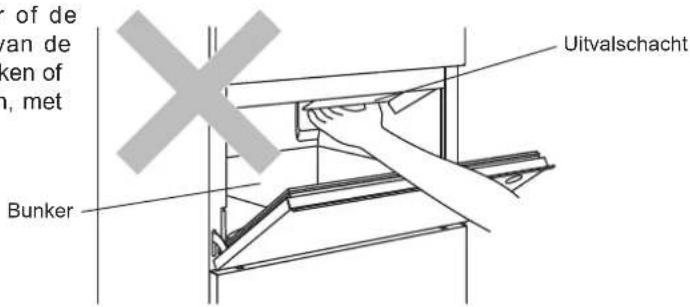

Steek uw handen nooit anschter in de opslagbunker of deuitvalschacht boven op de opslagbunker. Er kan ijjs van de ijsmachine vallen, er kan een hard bloc ijjs plotseling afbreken of het mechanisme voor ijssproductie kan plotseling bewegen, met letsel als gevolg.

VAOORZICTIG

LET OP

Alle onderden zijn in de fabrik afgesteld. Onjuiste aanpassingen können leiden tot storingen.

Om schade aan de compressor te voorkomen, dient u minstens 3 minuten te wachten met het opnieuw inschakelen van de ijsmachine nadat deze is uitgeschakeld.

AHYGIENE

Deze ijsmachine is bestemd voor de productie van consumptiejs. Neem de volgende punten in acht om de ijsmachine schoon te honden:
Was uw handen voordat u ijts uit het apparaat verwijdert. Gebruik de meegeleverde kunststof schep (toebehoren).
De bunker isuitsluitend bestemd voor de opslag van ijs. Bewaar geen andere zaken in de bunker en gebruik geen elektrische apparaten in de bunker.
Maak voor ingebruikname van de ijismachine eerst de bunker schoon (zie "III. 1. SCHOONMAKEN").
Houd de schep schoon. Gebruik voor het reinigen een neutraal reinigingsmiddel en spelof grondig na.
* Sluit de bunkerdeur onmiddelijk nadat u ijs heeft geschapt om te voorkomen dat stof, vuil of insecten in de bunkerechtkommen.

1. OPSTARTEN

Gewoonlijk worden de ijsmachine door de installmenteur in gebruik genomen, waar bij de automatische ijssproductie wordt gestart. Controller het volgende om een continu Werking te waarborgen:

• De waterkraan moet openstaan en
• De ijismachine要去en aangesloten op de voeding.

2. DE IJSMAKER GEREEDMAKEN VOOR LANGDURIGE OPSLAG

LET OP

Deze ijsmachine werkkt nicht bij temperaturen onder het vriespunt. Voorkom schade aan de watertoevoerleiding door het water uit het systeme af te tappen zodia de luchttemperatuur onder 0°C daalt.

▲HYGIÈNE

Als de ijsmachine twee dagen of longer wordenuitgeschakeld, taps u het water af uit de ijsmachine om verontreiniging in het watercircuit te voorkomen.

1) Haal de stekker van de ijsmachine uit het stopcontact of sluit de stroomtoevoer af.
2) Draai de watertoevoerkraan zich en verwijder de toevoerslang.
3) Verwijder alle ijs uit de bunker en kaak de bunker schoon.
4) Vraag een gekwalificeerde medewerker het water af te tappen uit de ijsmachine.

III. ONDERHOUD

1. REINIGEN

▲WAARSCHUWING

Haal de stekker van de ijsmachine uit het stopcontact voordat u met schoonmaak- of onderhoudswerkzaamheden begint.

Deze machine mag nicht worden gereinigd met behulp van een waterstraal of hogedrukreiniger.

▲VOORZICHTIG

Bij gebruik van een neutraal schoonmaakmiddel of natriumhypochloriet leest u de meegeleverde instructies zorgvuldig door totdat u deze begrijpt om möglichke gezondheidsproblemen te voorkomen.

LET OP

Het watersystem van de ijsmachine要去 minstens tweemaal per Jaar worden gereinigd en gezuiverd door een professioneel onderhoudsmonteur. Daarnaast要去 de condensor minstens eenmaal per Jaar worden gecontroleerd en gereinigd.

Voorkom möglich schade door de kunststof onderdelen Niet met water warmer dan 40°C of in een afwasmachine te reinigen.

[a] Machine en buitenkant bunker

Reinig de buitenkant van de ijsmachine minstens eenmaal per week met een schone, zachte doek. Gebruik een vochtige doek met wat neutraal reinigingsmiddel voor het verwijderen van vet en vuil.

[b] Reiniging/ontsmetting van ijsschep en handgreep van ijsbunker (dagelijks)

1) Meng 1 liter water met 4 ml 5,25% natriumhypochlorietoplossing in een geschichte houder of gebruik een door Hoshizaki aanbevolen ontsmettingsmiddel.
2) Week de schep gedurende meer dan 3 minuten in de oplossing. Spoel de schep zorgvuldig af met water en schud om overtollig water te verwijderen.

Opmerking: door het gebruik van een doek kan de schep opnieuw vuil worden.

3) Gebruik een neutraal schoonmaakmiddel voor de handgreep van de ijsbunker. Spoel de onderdelen zorgvuldig af.
4) Dompel een schoonmaakdoek in de ontsmettingsoplossing en veeg de handgreep hiermee af. Gebruik schoon water om na te spoelen en droog de handgreep met een schone doek.

[c] Reiniging/ontsmetting van binnenzijde bunker (wekelijks)

1) Open de bunkerklep en verwijder al het ijtsuit de bunker.

2) Was de kuip van de bunker met een neutraal Niet-schurend schoonmaakmiddel. Spoel de onderdelen zorgvuldig af.
3) Dompel een schoonmaakdoek in de neutrale schoonmaakoplossing en veeg beiden kanten van de helling en de binnenkant van de deur schoon. Verwijder het schoonmaakmiddel met een schone, vochtige doek.
4) Meng 5 liter water met 18 ml 5.25% natriumhypochlorietoplossing in een geschikte houder of gebruik een door Hoshizaki aanbevolen ontsmettingsmiddel.
5) Dompel een schoonmaakspons of -doek in de ontsmettingsoplossing en veeg de kuip van de bunker, de bunkerklep en de helling hiermee af.
6) De resterende oplossing kan worden gebruikt voor het ontsmetten van gebruiksvoorwerpen.

Opmerking: veeg of spoel voorwerpen Niet af nadat u ze heb ontsmet, maar LAST zedrogen in de lucht.

[d] Luchtfilter (alleen luchtgekoeld model)

Kunststof luchtfilters halen vuil en stof uit de lucht en voorkomen dat de condensor verstopt raakt. Als de filters verstopt raken, gaat de ijsmachine minder goed werken. Het luchtfilter of de luchtfilters要去en minstens tweemaal per maand worden verwijderd en gereinigd:

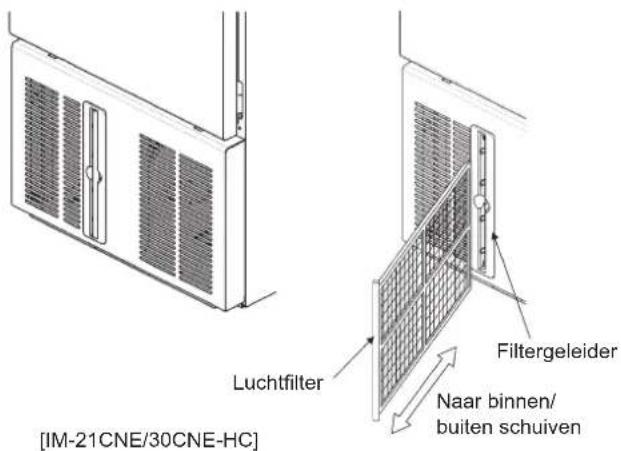

1) Schuif de luchtfilter van de filtergeleider [IM-21CNE/30CNE-HC] of van het ventilatierooster [IM-45CNE/45NE/65NE/100CNE/ 100NE/130NE/240NE-HC].
2) Reinig het luchtfilter met behulp van een stofzuiger. Gebruik bij ernstige verruiling warm water en een neutraal schoonmaakmiddel om het luchtfilter schoon te make.
3) Spoel het luchtfilter schoon en droog het zorgvuldig af.

LET OP

Plaats het luchtfilter na reiniging terug in de oorspronkelijke positie.

Beschadig het koelmiddelcircuit Niet.

[a] Indicatie van foutcode

WAARSCHUWING

Als de foutcode "E" worden aangegeven op het display, zich er möglichk gaslekken. Raak de machine Niet aan. Ventileer deruimte en bel onmiddelijk voor service.

Code	Mogelijk oorzaak
E1 Fout tijdens vriezen.
E2 Fout tijdens ontdooien.
EE Andere fout.
EF Gassensor (indien meegeleverd) detecteert gaslekken.

[b] Geen indicatie foutcode

Als de ijsmachine Niet goed of helemaal Niet werkt en er worden geen foutcode aangegeven op het display, controleert u het volgende voordat u contact opneemt met de serviceorganisatie:

• De machine heeft stroom.
• De watertoevoer is ingeschakeld.
• Het luchtfilter is schoon (luchtgekoeld model).
• Het koelwatercircuit stroomt op de juiste manier (watergekoeld model).

Neem voor nadere assistente of advies contact op met uwplaatselijke Hoshizaki-serviceagent.

[c] Indicatie van alarmcode

Als de alarmcode A1 of A2 worden weergegeven, is möglich de gassensor defect. Neem contact op met uwplaatselijke Hoshizaki-servicebedrivf.

3. VERWIJDERING

Houd u aan de lokale voorschriften met betrekking tot de verwijdering van het apparaat en+zijn koelmiddelgas. Verwijder voordat u het apparaat afvoert de klep, om te voorkomen dat kinderen beklemd konnen raken.

Juiste verwijdering van dit product:

Deze marketing geeft aan dat dit product binnen de EU Niet samen met ander huishoudelijk afval mag worden afgevoerd. Teneinde möglichke milieuschade of schade aan de menselijk gezondheid ten gevolge van ongecontroleerde afvoer van afvalstoffen te vermijden, dient u het apparaat op verantwoorde wijze te recyclen om het duurzame hergebruik van materialen möglichk te makeen. U kurz uw gebruekte apparaat terugsturen via de bestaande systemen voor returnering en inzameling, of u kurz contact opnemen met de detailhandelaar waar het product is aangeschaat. Zij kannen dit product innemen voor milieuveilige recycling.

4. GARANTIE

Hoshizaki garandeert de oorspronkelijke eigenaar/gebruiker dat alle producten van het merk Hoshizaki vrij zijn van materiaal- en/of productiefouten voor de duur van de "garantipeiode". De garantie is twee jaar geldig gerekend vanaf de installmentatedatum. De aansprakelijkheid van Hoshizaki in het kader van de garantie is beperkt en omvat geen routineonderhoud, reiniging, essentieel onderhoud en/of reparaties ten gevolge van onjuist gebruik en installations die nicht volgens de richtlijnen van Hoshizaki zich uitgevoerd.

Reparaties in het kader van de garantie要去en worden uitgevoerd door een goedgekeurde Hoshizaki-dealer of serviceorganisatie met behulp van authenteke Hoshizaki-onderdelen.

Voor volledige informatie over uw garantie en over goedgekeurde servicebedrijven, raadpleegt u uw dealer/leverancier of de dichtstbijzijnde vestiging van Hoshizaki.

Europa, Midden-Oosten, Afrika

Hoshizaki UK - VK, Ierland

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Midden-Oosten

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Duitsland, Zwitserland, Oostenrijk, Polen, Tsjechie, Slowakije

TEL: [phone]

FAX: [phone]

HHoshizaki Benelux - Nederland, Belgie, Luxemburg

TEL: [phone]

[e-mail]

Hoshizaki France - Frankrijk

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Iberia - Spanje, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Azie,Oceanié

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

[e-mail] (Sales)

[e-mail] (Technische ondersteuning)

Hoshizaki Taiwan

TEL: [phone]

FAX: [phone]

Hoshizaki Italia - Italiè

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Europe B.V. - alle overige landen binnen Europa

en Afrika

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Hong Kong

TEL: [phone]

FAX: [phone]

Hoshizaki Lancer

TEL: [phone]

FAX: [phone]

SPECIFICATIONS

Model IM-21CNE-HC IM-30CNE-HC IM-45CNE-HC
Type Luchtgekoeld, ijsb	okjes Luchtgekoeld, ijsblokjes Luchtgekoeld, ijsblokjes
Stroomvoorziening 1 fase	220 - 240V 50Hz 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz
Stroomverbruik 225 W	230 W 275 W
IJsproductie per 24 uur	23 kg (5 mm) / 25 kg (15 mm) (omgevings 10°C, water 10°C)	25 kg (5 mm) / 30 kg (15 mm) (omgevings 10°C, water 10°C)	40 kg (5 mm) / 46 kg (15 mm) (omgevings 10°C, water 10°C)
Afmetingen 398 mm (B)	x 451 mm (D) x 695 mm (H)	398 mm (B) x 451 mm (D) x 695 mm (H)	633 mm (B) x 511 mm (D) x 690 mm (H)
Koelmiddel R290, 55 gram	gram R290, 65 gram R290, 70 gram
Blaasmiddel voor isolatieschuim	HFC-vrij HFC-vrij HFC-vrij
Gewicht	Netto: 34 kg (bruto: 39 kg)	Netto: 34 kg (bruto: 39 kg)	Netto: 45 kg (bruto: 55 kg)
Omgevingstemp.	1 - 40°C 1 - 40°C	1 - 40°C
Watertemperatuur	5 - 35°C	5 - 35°C 5 - 35°C
Waterdruk	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%	Nominale spanning ± 6%

Model IM-45NE-HC	IM-65NE-HC	IM-100CNE-HC
Type Luchtgekoeld, ijsbokjes Luchtgekoeld, ijsblokkes Luchtgekoeld, ijsblokkes
Stroomvoorziening 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz
Stroomverbruik 275 W 320 W 500 W
IJsproductie per 24 uur 40 kg (5 mm) / 46 kg (15 mm)(omgevings 10°C, water 10°C)	52 kg (5 mm) / 62 kg (15 mm)(omgevings 10°C, water 10°C)	92 kg (5 mm) / 105 kg (15 mm)(omgevings 10°C, water 10°C)
Afmetingen 503 mm (B)x 456 mm (D)x840 mm (H)	633 mm (B) x 506 mm (D) x840 mm (H)	1004mm (B) x 600 mm (D) x800 mm (H)
Koelmiddel R290, 70 gram R290, 110 gram	R290, 125 gram
Blaasmiddel voorisolatieschuim	HFC-vrij HFC-vrij HFC-vrij
Gewicht	Netto: 44 kg (bruto: 50 kg)	Netto: 50 kg (bruto: 60 kg)	Netto: 77 kg (bruto: 88 kg)
Omgevingstemp.	1 - 40°C	1 - 40°C 1 - 40°C
Watertemperatuur	5 - 35°C	5 - 35°C 5 - 35°C
Waterdruk	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%	Nominale spanning ± 6%

Model IM-100NE-HC IM-130NE-HC IM-240NE-HC
Type Luchtgekoeld, ijsblokkes Luchtgekoeld, ijsblokkes Luchtgekoeld, ijsblokkes
Stroomvoorziening 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz
Stroomverbruik 555 W 615 W 930 W
IJsproductie per 24 uur	92 kg (5 mm) / 105 kg (15 mm)(omgevings 10°C, water 10°C)	110 kg (5 mm) / 120 kg (15 mm)(omgevings 10°C, water 10°C)
Afmetingen 704mm (B)	x 506 mm (D) x1200 mm (H)	704 mm (B) x 506 mm (D) x1200mm (H)
Koelmiddel R290, 120 gram R290, 120 gram R290, 147 gram
Blaasmiddel voorisolatieschuim	HFC-vrij HFC-vrij HFC-vrij
Gewicht Netto: 76 kg (bruto: 84 kg) Netto: 50 kg (bruto: 60kg) Netto: 111 kg (bruto: 122 kg)
Omgevingstemp.	1 - 40°C 1 - 40°C	1 - 40°C
Watertemperatuur	5 - 35°C	5 - 35°C 5 - 35°C
Waterdruk	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%

Model IM-30CWNE-HC	IM-45WNE-HC	IM-65WNE-HC
Type	Watergekoeld, ijsblokjes	Watergekoeld, ijsblokjes	Watergekoeld, ijsblokjes
Stroomvoorziening 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz
Stroomverbruik 190 W	240 W 300 W
IJsproductie per 24 uur	27 kg (5 mm) / 30 kg (15 mm)(omgevings 10°C, water 10°C)	42 kg (5 mm) / 45 kg (15 mm)(omgevings 10°C, water 10°C)	51 kg (5 mm) / 60 kg (15 mm)(omgevings 10°C, water 10°C)
Afmetingen 398 mm (B)	x 451 mm (D) x695 mm (H)	503 mm (B) x 456 mm (D) x840 mm (H)	633 mm (B) x 506 mm (D) x840 mm (H)
Koelmiddel R290, 70 gram	ram R290, 90 gram	R290, 110 gram
Blaasmiddel voorisolatieschuim	HFC-vrij HFC-vrij HFC-vrij
Gewicht Netto: 35 kg (bruto: 41 kg) Netto: 45 kg (bruto: 53kg) Netto: 53 kg (bruto: 63 kg)
Omgevingstemp.	1 - 40°C	1 - 40°C 1 - 40°C
Watertemperatuur	5 - 35°C	5 - 35°C 5 - 35°C
Waterdruk	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%	Nominale spanning ± 6%

Model IM-100WNE-HC	IM-130WNE-HC	IM-240WNE-HC
Type	Watergekoeld, ijsblokjes	Watergekoeld, ijsblokjes	Watergekoeld, ijsblokjes
Stroomvoorziening 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz 1 fase 220 - 240V 50Hz
Stroomverbruik 465 W 550 W 810 W
IJsproductie per 24 uur	80 kg (5 mm) / 90 kg (15 mm)(omgevings 10°C, water 10°C)	100 kg (5 mm) / 110 kg (15 mm)(omgevings 10°C, water 10°C)	190 kg (5 mm) / 205 kg (15 mm)(omgevings 10°C, water 10°C)
Afmetingen 704mm (B)	x 506 mm (D) x1200 mm (H)	704 mm (B) x 506 mm (D) x1200mm (H)	704 mm (B) x 665 mm (D) x1510mm (H)
Koelmiddel R290, 147 gram R290, 147 gram R290, 147 gram
Blaasmiddel voorisolatieschuim	HFC-vrij HFC-vrij HFC-vrij
Gewicht Netto: 74 kg (bruto: 82 kg) Netto: 74 kg (bruto: 82kg) Netto: 120 kg (bruto: 131 kg)
Omgevingstemp.	1 - 40°C	1 - 40°C 1 - 40°C
Watertemperatuur	5 - 35°C	5 - 35°C 5 - 35°C
Waterdruk	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)	0,07 - 0,8 MPa (0,7 - 8 bar)
Spanningsbereik	Nominale spanning ± 6%	Nominale spanning ± 6%	Nominale spanning ± 6%

Opmerking: bovenstaande specificaties zijn voor de standardmodellen.
