GEBRUIKSAANWIJZING BWA550Z BeamZ

WAARSCHUING! Lees deze gebruksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controlleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
• Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
  Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders za het apparaat oververhit raken.

WAARSCHUING!Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controleer na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controller het apparaat en het netsnoer vanijd totijd.
  Trek allijd de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blinkseminlag of voor langere perioden van buitengebruikstelling.
• Schakel het apparataat Niet snel acheer elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installeer het apparatus op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
  Laat het zonlicht nooit direct op de lens schijnen, ook Niet als het apparaat Niet in werkig is.
  Zorg allijd voor een vrijluchtruiimte van minstens 50 cm rondon het apparaat voor ventilatie.
  Zorg e t h a
  Voor gebruik bij montagehoogte >100 cm, bevestig het apparaat altijd met een geschichte veriligeidskabel. Bevestig de veiligeidskabel alleen op de juiste bevestigingspunten. De veriligeidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct waar de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen,. konnen verroorzaken bij Lichtgevoelige personen of Personen met epilepsie.
• Dit apparaat is nicht ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van diest za jin.

NAARSCHUING! Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschemende aarding. Deactiveer nooit de beschemende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blootgesteld aan extreme hitte of stof.
- Reinig het apparaat met een droge doeck.
Raak het apparaat tijdens de werkig ervan Niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minutes afkoelen alvorens deze te hanteren.
Stel dit apparaatietbootaanbrandbare materialien,vloeistoffengassen.
- Als het apparaat is blootgesteld aan drastische temperatuerschommelingen (bijv. na transport), schakel het dan Niet onmiddelijk in. Het ontstane condenswater kan uw apparaat beschadigen. Laat het apparaatuitgeschakeld tot het op kamertemporatuur is.
- Probeer nooit de thermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wijzig het apparaat Niet.
- Gebruik voor verwang ing alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet algitj tussen - 5^ C en + 45^ C liggen.
- Als dit apparaat op een andere manier worden gebruikt dan beschreiben in deze handleiding, kan het product beschadigd raken en verwalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gehonden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbol op het product of op de verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden overhandigd aan het toepasselijk inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogiele negatieve gevolgen voor het milieu en de menslijke gezondheid te voorkomen, die anders zonden konnen worden veroorzaakt door ongepaste afvalverwerking van dit product. Het recyclen van materielen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uwplaatselijke gemeente, uw huisvildienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET O! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controller de inhoud om ervoor te zorgen dat alle onderdelen aanwezig

zijn en+zijn in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten.Bewaar

de verpakking en het verpakkingsmateriaal. Indien het product moet worden terugestuurd, is het belangrijk dat het product in originele verpakking wordt gereturneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen [bv. na het transport], schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat op kamertemporatuur komt en steek verwolgens de voeding steker in het stopcontact.

AANSLUITSPANNING

Op hinterzijde van het apparaat staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanninger dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geen dimmer of regelbare voeding worden gebruikt.

Het apparaat heeft een powerconnector uitgang aan boord. Afhankelijk van de plaatselijke omstandigheden konnen meerdere apparaten via de in- en uitgang met elkaar worden verbonden. Sluit maximaal vier (bij gebruik van 230V/16A) apparaten op een rij aan. Gebruik een goedgekeurde 3-aderige kabel met een doorsnede van minimaal 1,5mm^2 . De installmentievoorschriften van de fabrikant en de kleurcodinger van de kabel moeten in acht worden genomen. Schakel het apparaat Niet uit door de powerconnector te draaien, maar gebruik de aan/uit-schakelaar of trek de stekker uit het stopcontact!

HAARSCHUING! Sluit het apparaat aktijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat

voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

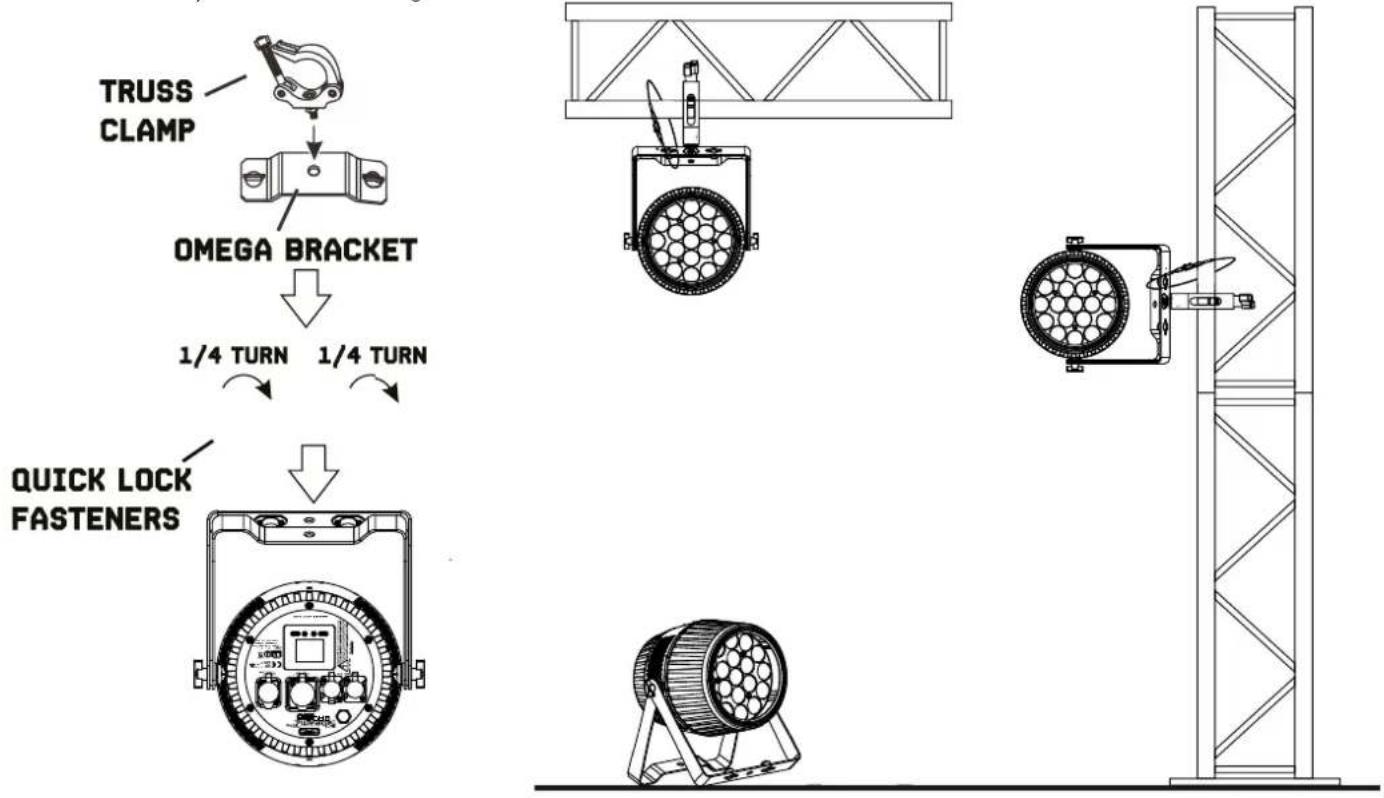

RIGGING

Het apparaat kan op een stabiele en gelijkmatige ondergrond worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het apparaat ook ondersteboven aan een truss gemonteerd worden, zie onderstaande afbeelding. Voor de bevestiging zich gecertificierde klemmen met de juiste werklast vereist. Volgens de afbeelding, worden de quick-lock bouten van de omega beugels in de openingsen in de bodemplaat geplaatst en rechtsom gedraaid tot ze vergrendelen (tot aan de aanslag). De montageplaats moet voldoende stabel zich en een gewicht van 10 keer het gewicht van het apparaat konnen dragen. Borg het apparaat met een verilghesskabel, zodat deze Nietaar beneden kan vallen.

Vog bij het uitvoeren van een installmentie altijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties.

Laat de installmentatie algijd controlleren door een geautoriseerde dealer!

DMX BEDIENING

As u gebrui k maak van ean standaard DMX-lichtstuurtafel, kun t de DMX uitgang van de lichtstuurtafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten.

LET OP! Bij het)[-staepaat, dient u de DMX-lijn af te sluten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm waerstand tussen signal [-] en signal (+)en steek deze in de DMX uitgang van het)[-staepaat in de lijn.

REINIGEN

De openhoping van stof, vuil en andere zwevende deeltjes verminderen de lichtopbrengst van het apparaat. Het za ook voorkomen dat het apparaat correct koelt, en dit za de levensduur van het apparaat verkorten. De snelheid van de vuiafzetting zal varieren afhankelijk van omgevingsfactoren zoals stof in de lucht, gebruik van rookmachines, luchtstroom van ventilationsystemen, enz. De koelventilatoren van het apparaat zullen de opbouw versnellen, en alle rookdeeltjes die in de atmoseer aanwezig+zijn, zullen de neiging tot verstopping van vuil vergroten.

Ome beste prestaties en levensduur van het apparaat te krijgen, inspecteer het apparaat regelmatig en maak deze schoon zodra u tekenen van vuilophoping ziet.

Beoordeel de gebruiksomgeving elke keer dat u het apparaat begint te gebruiken. In stoffige of rokerige omstandigheden, inspecteer het apparaat na enkele uren en controller het regelmatig of het apparaat mogelijk sneller vuil aantrecht dan u verwacht. Stel een reinigingsschema op dat ervoor zorgt dat het vuil worden verwijderd voordat het zich kan ophopen.

Gebruik de volgende richtlijnen:

• Ontkoppel het apparaat van het stroomnet en LAST hem volledig afkoelen voordat u hem schoonmaakt.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
• Stofzug of gebruik lage druk perslucht om stof en losse deeltjes van oppervakken en luchtopeningen te verwijdenen. Voorkom dat de bladen van de koelventilatoren draaien voordat u een vacuum of luchtstraal op de ventilator richt, anders kunt u de ventilator te snel latent draaien en deze beschadigen.
• Reinig glazen onderdelen door ze voorzichtig af te vegen met een zachte, schone, pluisvrijde doeck, bevochtigd met een zwakke reinigingsoplossing. Leg de oplossing op de doeck en Niet op het te reinigen oppervlak Vermijd het wrijven van glazen oppervlakken.
• Droog het apparaat met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het apparaat opnieuw van stroom voorziet.

Apparaten met beschemingsklasse IP65 zijn stofdicht en volledig beschermd gegen contact (eerste codenummer). Ze zijn ook beschermd gegen spabwater vanuit elkhoek (tweede codecijfer). Daarom kan dit apparaat ook buren worden gebruikt. Evenementapparatuur zijn over het algemeenECHTER alleen ontworpen voor tijdelijk gebruik (evenementenverlichting) en Niet voor permanent buren gebruik. De aangegeven beschemings-klassegeeft geen uitspraak over de weerbestendigheid van de armaturen (weerstand gegen veranderende omgevingscondities en tegen de efecten van zonlicht en UV-straling). De afdichtingen en schroefverbindingen van het apparaat要去en regelmatif worden gecontroleerd om een storingsvrije werkung te garanderen.

ONDERHOUD

Dit apparaat is vrijwel onderhoudsvrij,ECHTER u dient het apparaat regelmatig te controeren op mechanische en elektrische aspecten.

Beoordeel de gebruiksomgeving en stel een inspectie- en reinigingsschema waar bij de onderstaande richtlijnen in acht worden genomen:

• Ontkoppel het apparaat van het stroomnet en LAST hem volledig afkoelen voordat u gaat beginnen met inspecteren en reinigen.
• Controleerde de schroeven en bouteen die gebruikt worden voor het installereren van het apparaat, deze moeten stevig vast gedraaid zich en mogen geen corrosie vertonen.
• Controller de behuizing, bevestigingspunten en installmentpunten, deutscheogen gen sporen van verrorming, slijtage of materialmoeheid vertonen.
• Controller de mechanismisch bewegende delen, deutsche mogen geen sporen van slijtage of materiaalmoeheid vertonen.
• Controller de elektrische voedings- en signaalkabels,dezemogen gebneschadigingen of materialmaoeheid vertonen.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
  Veeg het apparaat af en reinig het glasplaat met een zachte, schone, pluisvrijde doek, bevochtig met een zwakke reinigingsoplossing. Leg de oplossing op de doek en Niet op het te reinigen oppervlak. Vermijd het wrijven van glazen oppervlakken.
  Droog het apparaat, connectoren en contacten met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het apparaat opnieuw van stroom voorziet.

PROBLEM OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoetijdens het gebruik van het product:

SYMPTOOM	MOGELIJKE OORZAAK	VOORGESTELDE ACTIE
Geen reactie van het apparaat.	Geen stroomvoorziening.Zekering doorgebrand of interne foult.	Controler de voeding is ingeschakeld.Controler de kabels en aansluitingen.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te verrangen of reparations of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreiben. tensij u hiervoortstemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
Het apparaat wordt correct geset, maar reageert nicht (of nicht correct) op de Lichtstuurtafel.	De Lichtstuurtafel is Niet aangesloten.Slechte DMX-lijn.DMX-lijn heeft geen eindweerstand.Onjuiste adressering van het apparaat.Een apparaat is defect en verstoort de gegevensoverdracht op de DMX-lijn.Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Verbind delichtstuurtafel.Controler de aansluitingen en kabels. Corrigeer slechte verbindingen.Repareer of verrang beschadigde kabels.Steek de DMX terminatorstekker in de DMX-uitgang van de LASTe apparaat op de DMX-lijn.Controler het apparaat adres en de instillingen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het apparaat en verbind ze direct met elkaar om een apparaat per keer te omzeilen totdat de normale werkig is hersteld. Laat een defecte apparaat onderhouden door een geauthoriserde technicus.Controler de aansluitingen en kabels. Installeren een fase verschuivende kabelussen de armaturen of wissel pin 2 en 3 in het apparaat, die zich afwijkend gedraagt.
Fout na reset van het apparaat.	Effect vereist mechanische aanpassing.	Controler de softwareversie en foulmelingen van het apparaat voormeer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geen lichtopbrengst oflicht valt metCUSenpozen uit.	Apparaat te warm.LED's defect.Instellenen van de voedingsspanning komen Niet overeenkomen met de lokale wisselspanning en freientre.	Laat het apparaat afkoelen. Verlaag de omgevingstempoatuur. Zorg voor een vrijluchtstroom rond het apparaat. Reinig het apparaat indien nodig.Ontlkommen het apparaat en neem contact op met de Beamz Support of met een door Beamz geauthoriserde servicepartner.Ontlkommen het apparaat. Controler de instellenen en corrigeer möglichke foulten
