BEDIENUNGSANLEITUNG BWA550Z BeamZ

SICHERHEITSHINWEISE 11

AUSPACKEN 11

NETZANSCHLUSS 12

RIGGING 12

DMX BEDIUNG 13

REINIGUNG 13

SCHUTZKLASSE IP65 13

PFLEGE 13

FEHLERSUCHE 14

ESPANOL

HANING! Lesen Sie diee Anleitung sorgfaltig durch, bevor Sie das Gerat in Betrieb nehmen, und bewahren Sie sie zum spateren Gebrauch auf. Sie enthalt wichtige Informationen uber die Installation, den Gebrauch und die Wartung des Gerates.

Vor der Inbetriebnahme des Gerätes auspacken und sorgfällig auf Transportschäden prufen.
- Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie sie.
Beachten Sie alle Sicherheitshinweise. Entfernen Sie nimals Sicherheitshinweise oder andere Informationen vom Gerät.
- Achten Sie darauf, dass keine Luftungsschlitze blockiert sind, da das Gerät sonst überhützt.

NARNUng!Bevor Sie das Gerat an eine Steckdose anschlieben, überprüfen Sie, ob die Netzspannung und -frequenz mit den auf dem Gerat angegebenen Werten übereinstimmen. Wenn das Gerat über einen Spannungswahlschalter verfügt, schlieben Sie das Gerat nur dann an das Netz an, wenn die Geratewerte und die Netzspannungswerte übereinstimmen. Wenn das mitgelieferte Netzkabel oder -adapter nicht in ihre Steckdose passst, wenden Sie sich an ihren Elektriker.

• Uberprüfen Sie nach dem Anschluss des Gerätes alle Kabel, um Schäden oder Unfälle, z.B. durch Stolperfallen, zu vermeiden.
  Das Netzkabel darf niemals geschrumpft oder beschadigt werden. Überprüfen Sie das Gerät und das Netzkabel von Zeit zu Zeit.
  Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzten oder vor der Reinigung! Fassen Sie das Netzkabel nur am Stecker undziehen Sie niemals am Netzkabel.
  Ziehen Sie das Netzkabel und das Netzteil aus der Steckdose, wenn die Gefahr von Blitzschlag oder längerer Inaktivitat besteht.
  Schalten Sie die Maschine nicht in schneller Folge ein und aus.
  SchlieBen Sie das Gerat nicht an ein Dimmerpack an.
  Installieren Sie das Gerät an einem gut belufteten Drt.
• Legen Sie niemals Material über die Linse.
• Lassen Sie niemals Sonnenlicht direkt auf die Linse schieren, auch wenn das Gerät nicht in Betrieb ist.
• Achten Sie immer auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Belüftung zu gewährleisten.
  Achten Sie daraufuf, dass der Raum um und unter dem Montageort während der (Aus-)Montage oder Wartung des Geräts verschlüssen ist.
  Be Verwendung mit einer Montagehoge × 100 cm ist die Leuchte immer mit einem geeigneten Sicherungsdraht zu befestigen. Befestigen Sie den Sicherungsdraht nur an den richtigen Befestigungspunkten. Der Sicherungsdraht darf niemals an den Transportgriffen befestigt werden!
• Niemals direkt in den Lichtstrahl schauen.itte beachten Sie,dass Schnelle Veränderungen in der Beleuchtung, z.B. Blinklichter, bei lichtempfindlichen oder epileptischen Patienten epileptische Anfalle verursachen konnen.
• Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. Durch konsequente Betriebspausen wird sichergestellt, dass das Gerät langle Zeit störungsfrei arbeitet.

WARNUNG! Wenn das Netzkabel des Geräts mit einer Erdungsklemme ausgestellt ist, schlieben Sie es an eine Steckdose mit einer Schutzerungsklamme an. Deaktivieren Sie niemals die Schutzerung eines Netzkabels.

Achten Sie daraufauf, dass das Gerät keiner extremen Hitze oder Staub ausgesetzt ist.
- Reinigen Sie das Gerät mit einem trockenen Tuch.
Beruhren Sie das Gerät während des Betriebs nicht mit bloßen Händen (das Gehäuse kann sehr heiß werden). Lassen Sie das Gerät vor der Handhabung mindestens 5 Minuten abkühlen.
- Setzen Sie diese Gerät keinen brennbaren Stoffen, Flüssigkeiten oder Gasen aus.
- Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die damit entstehende Kondensation kann Ihr Gerät beschädigten. Lassen Sie das Gerät ausgeschalte, bis es Raumtemperatur erreicht hat.
Versuchen Sie niemals, den Thermostatshalter oder die Sicherungen zu umgehen.
- Demontieren oder modifizieren Sie das Gerät nicht.
- Verwenden Sie für den Austausch nur Sicherungen/Leuchten gleichen Typs und gleicher Leistung.
- Reparaturen, Wartungen und der elektrische Anschluss * d ufen nur von einem qualifizierten Techniker durchgefuhrt werden.
Die Umgebungstemperatur muss immer zwischen -5^ und +45^ liegen.
- Wenn这点 Gerät auf eine andere Weise als in dieser Anleitung beschrieben verwendet wird, kann das Produkt beschädigt werden und die Garantie erlischt.
- Plastiktuten sollen außerhalb der Reichweite von Kindern aufbewahrt werden.
Das Gerat muss auerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerat nimals unbeaufsichtigt.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf auf hin, dass these Productnicht als normaler Haushaltsabfall behandelt werden darf. Es muss stattdessen an die entsprachende Sammelstelle fur das Recycling von elektrischen und elektronischen Geraten abgegeben werden.

Indem Sie sicherenstien, dass die ges Gerat ordnungsgemai entsorgt wird, tragen Si da zu bei, mogliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch eine unsachgemae Entsorgung these Products verursacht werden konnten. RecyclingMaterialien tragen zur Schonung der naturlchen Ressourcen bei. Fur weitere Informationen zur Wiederverwertung these Prodks wenden Sie sichitte an Ihre Gemeinde, Ihren Hausmullentsorger oder an den Laden, in dem Sie das Produkt gkauft haben.

AUSPACKEN

ACHTUNG Packen Sie den Karton sofort nach Erhalt sorgfaltig aus, überprüfen Sie seinen Inhalt, um saferzustellen, dass alle Teile vorhanden sind und in gutem Zustand erhalten wurden. Bei Transportschäden oder fehlenden Teilen ist der Verkauf unverzuglich zu informieren. Lager

Sie die Verpackung und das Verpackungsmaterial. Wenn das Produkt zurückgegeben werden muss, ist es wichtig, dass das Produkt in der Originalverpackung zurückgegeben wird.

Wenn das Gerat drastischen Temperaturunterschieden ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht那么简单 ein. Die damit entstehende Kondensation kann das Gerat beschädigen. Vergewissern Sie sich, dass das Gerat Raumtemperatur hat, und stecken Sie dann den Netzstecker in die Steckdose.

NETZANSCHLUSS

Auf der Rückseite von das Gerät wird angezeigt, an welche Netzspannung es angeschlssen werden muss. Prufen Sie, ob die Netzspannung mit dieser übereinstimmt. Wenn die Netzspannung von der angegebenen abweicht, kann das Gerät irreparabel beschadigt werden. Das Gerät muss auch direkt an die Netzspannung angeschlssen werden. Es darkein Dimmer oder eine einstellbare Stromversorgung verwendet werden.

Das Gerat verfugt über einen powerconnector Netzausgang. Entspruchend der ortlichen Gegebenheiten konnen mehrere Gerate durch powerconnector Ein- und Ausgang verlinsk werden. Verbinden Sie maximal vier (bei Benutzung von 230V/16A) P12 in einer Reihe. Nutzen Sie davon ein zugelassenes dreiadriges Kabel mit min. 1,5mm^2 Querschnitt. Dabei sind die Installationshinweise vom Hersteller und die Farbkodierung des Kabels zu beachten. Schalten Sie das Gerat nicht durch Drehen des powerconnector aus, sondern verwenden Sie den Ein-/Ausschalter oderziehen Sie den Netzstecker!

HARNUng! SchlieBen Sie das Gerat immer an einen geschutzten Stromkreis an (Fehlerstromschutzschalter oder Sicherung). Vergewissern Si. sich, dass das Gerat ausreichend elektrisch geerdet ist, um die Gefahr eines Stromschlags oder Brandes zu vermeiden.

RIGGING

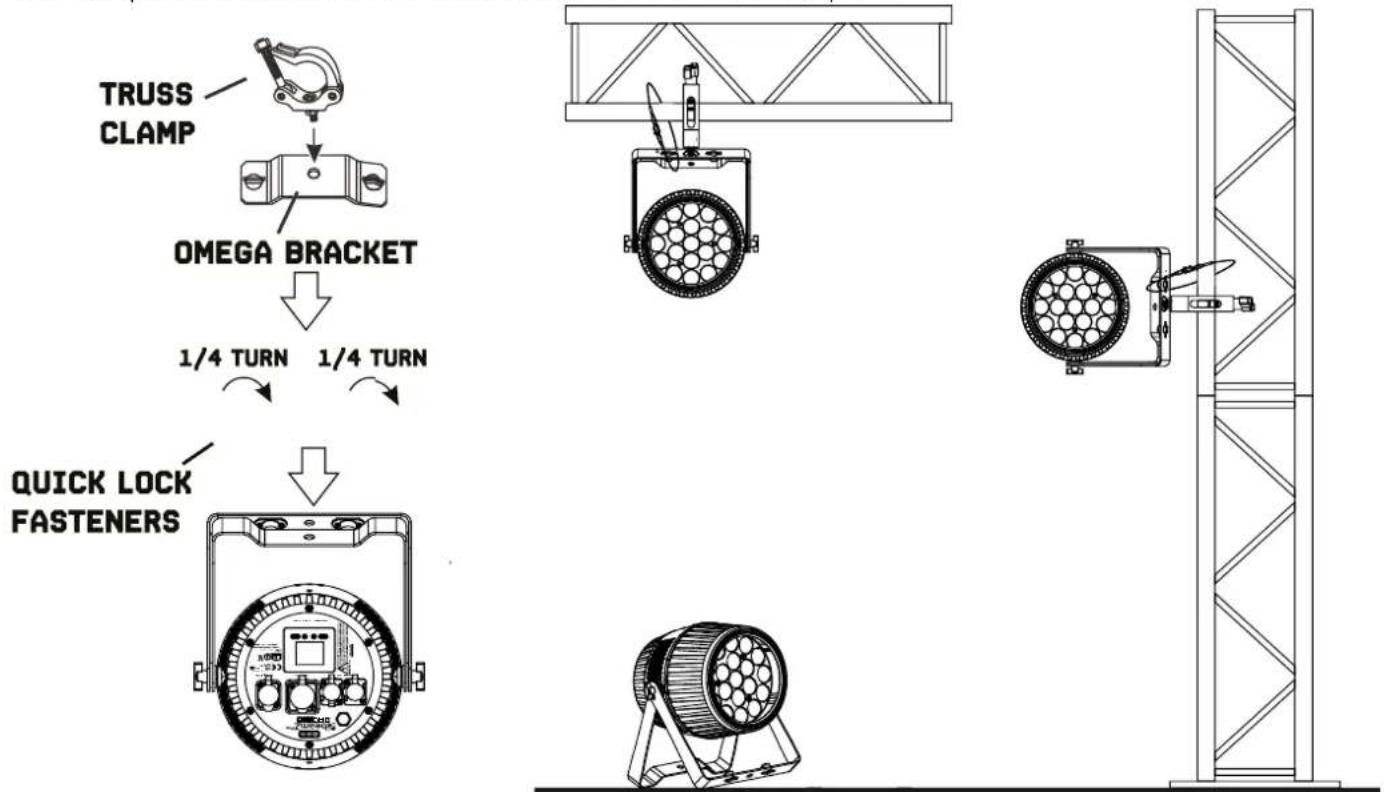

Das Gerät kann auf einer stabilen und eigenen Fläche aufgestellt werden. Durch die Befestigungsmöglichkeiten der Grundplatte kann das Gerät auch kopfüber an einer Traverse montiert werden, siehe unterstehende Abbildung. Für die Befestigung sind zertifizierte Klemmen mit korrekter Tragfähigkeit erforderlich. Gemäß der Abbildung werden die Schnellverschlussriegel der Omega-Halterungen in die vorgesehenen Öffnungen der Grundplatte eingesetzt und im Uhrzeitigersinn gedreht, bis sie einrasten (bis zum Anschlag). Der Montageort muss ausreichend stabil sein und ein Gewicht von dem 10-fachen des Gerategewichts-Tragen können. Befestigen Sie das Gerät mit einem Sicherheitskabel so, dass es nicht herunterfallen kann.

Befolgen Sie bei der Durchführung einer Installation immer die europäischen und nationalen Richtlinien bezüglich Rigging, Traversen und allen anderen Sicherheitsaspekten. Lassen Sie die Installation immer von einem autorisierten Fachhändler prufen!

DMX BEDIENUNG

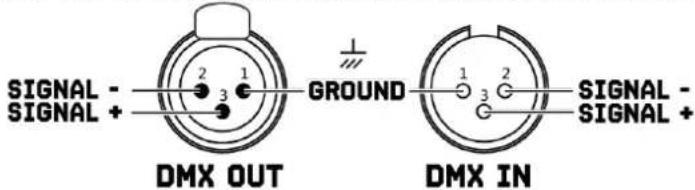

Wenn Sie einen Standard-DMX-Controller verwenden, konnen Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Geräts verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nachsten DMX-Eingang des nachsten Geräts, bis alle Geräte angeschlossen sind.

ACHTUNG! Bei der letzten Gerät müssen Sie die DMX-Leitung mit einem Abschlusswiderstand schlieben. Nehmen Sie einen XLR-Stecker und loten Sie einen 120-Ohm-Widerstand zwischen Signal [-] und Signal (+) und steken Sie diesen in den DMX-Ausgang der letzten Gerät in der Leitung.

REINIGUNG

Die Ansammlung von Staub, Schmutz und anderen Schwebstoffen reduziert die Lichtleistung der Leuchte. Es verhindert auch, dass das Gerät richtig abkühlt, was die Lebensdauer des Gerats verwurzt. Die Rate der Schmutzansammlung variiert je nach Umgebungsfaktoren wie luftgetragener Staub, Einsatz von Nebelmaschinen, Luftstrom aus Luftungsanlagen usw. Die Rate der Schmutzansammlung variiert je nach Umgebung. Die Kuhlgeblase des Gerät beschleunigen den Aufbau, und alle in der Atmosphäre vorhandenen Rauchpartikel erhöhen die Tendenz zur Verschmutzung.

Um die Beste Leistung und Lebensdauer des Geräts zu erhalten, überprüfen und reinigen Sie das Gerät regelmäßig, sobald Sie Anzeichen von Schmutzansammlung feststellen.

Überprüfen Sie die Betriebsumgebung jeder Mal, wenn Sie das Gerät in Betriebnehmen. Unter staubigen oder rauchigen Bedingungen soll das Gerät nach einigen Stunden überprüft werden und regelmäßiger überprüft werden, ob das Gerät schneller als erwartet Schmutz anziehen kann. Stellen Sie einen Reinigungssplan auf, der Sicherstell, dass Schmutz entfern wird, bevor er sich ansmeln kann.

Verwenden Sie die folgenden Richtlinien:

• Trennen Sie das Gerät vom Stromnetz und halten Sie es vor der Reinigung vollständig abkühlen.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel, Scheuermittel oder andere aggressive Produkte.
  Staubsaugen oder Niederdruck-Druckluft verwenden, um Staub und lose Partikel von Oberflächen und Luftungsoffnungen zu entfern. Vermeiden Sie es, die Lufterblätter zu drehen, bevor Sie einen Vakuum- oder Luftstrom auf den Lufter richten, da der Lufter sonst zu schnell laufen undihn beschädigen konnte.
  Reinigen Sie Glasteile, indem Sie sie vorsichtig mit einem weichen, sauberen, fusselfreien Tuch abwischen, das mit einer schwachen Reinigungslösung befeucht ist. Die Lösung auf das Tuch und nicht auf die zu reinigende Oberfläche geben. Vermeiden Sie es, Glasflächen zu reiben.
• Trocknen Sie das Gerät mit einem weichen, sauberen, fusselfreien Tuch oder Niederdruck-Druckluft, bevor Sie das Gerät wieder mit Strom versorgen.

SCHUTZKLASSE IP65

Gerä der Schutzart IP65 sind staubdicht und vollständig berührungsgeschützt (erste Kennziffer). Außer dem sind sie gegen Spritzwasser aus jedem Winkel geschützt (zwiete Kennziffer). Damit kann diese Gerä auch im Außenbereich eingesetzt werden. Veranstaltungstechnik ist jedoch in der Regel nur für den temporären Einsatz (Veranstaltungsbeleuchtung) und nicht für den permanenten Aueeneinsatz konzipiert. Die angegebene Schutzart gibt keinen Hinweis auf die Witterungsbestandigkeit der Leuchten (Bestandigkeit gegen wechselnde Umgebungsbedingungen sowie gegen Einflusse von Sonnenlicht und UV-Strahlung). Die Dichtungen und Schraubverbindungen des Gerätes müssen regelmäß überprüft werden, um einen störungsfreien Betrieb zu gewährleisten.

PFLEGE

Dieses Gerät ist wartungsfrei, aber Sie sollen das Gerät regelmäß auf mechanische und elektrische Aspekte überprüfen.

Bewerten Sie die Betriebsumgebung und erstellen Sie einen Inspektions- und Reinigungslan, der den folgenden Richtlinien entspricht:

Trennen Sie das Gerät vom Stromnetz und lassen Sie es vollständig abkühlen, bevor Sie mit der Inspektion und Reinigung beginnen.
- Uberprüfen Sie die Schrauben und Bolzen, mit denen die Vorrichtung montiert wurde, sie müssen fest angezogen sein und dürfen keine Korrosion aufweisen.
- Überprüfen Sie das Gehäuse, die Befestigungspunkte und die Montagepunkte, sie dürfen keine Anzeichen von Verformung, Verschleib oder Ermülung aufweisen.
- Überprüfen Sie die mechanisch beweglichen Teile, diese)duren keine Anzeichen von VerschleB oder Ermudung aufweisen.
- Uberprüfen Sie die elektrischen Versorgungs- und Signalkabel, sie dürfen keine Schäden oder Ermülung aufweisen.
Verwenden Sie zur Reinigung des Gerats keine Lösungsmittel, Scheuermittel oder andere aggressive Produkte.
Wischen Sie das Gerät ab und reinigen Sie die Glasplatte mit einem weichen, sauberen, fussenfrei Tuch, das mit einer schwachen Reinigungslösung befeucht ist. Die Lösung auf das Tuch und nicht auf die zu reinigende Oberfläche geben. Vermeiden Sie es, Glasflächen zu reiben.
Trocknen Sie das Gerät, die Anschlüsse und Kontakte mit einem weichen, sauberen, fusselfreien Tuch oder Niederdruck-Druckluft, bevor Sie das Gerät wieder mit Strom versorgen.

FEHLERSUCHE

Die folgende Checklste kann Ihnen im unwahrscheinlichen Fall helfen, dass wahrend der Verwendung des Produkts ein Problem auftritt:

SYMPTOM	MÖGLICHE ursACHE	VORGESCHLAGENE Aktion
Das Gerät reagiert nicht.	Keine Stromversorgung.Sicherung durchgebrannt oder interner Fehler.	Vergewissem Sie sich, dass das Geräteingeschaltet ist.Uberprüfen Sie die Kabel und Anschlüsse.Tauschen Sie die Hauptsicherung aus oder wenden Sie sich an den Beamz Support oder den autorisierten Beamz Servicepartner.Demonitieren Sie keine Teile des Gehäuses.Versuchen Sie nicht, eine Sicherung auszutauschen oder Reparaturen oder Wartungsarbeiten durchzuführen, die nicht in dieser Bedienungsanleitung beschrieben sind, es sei dann, Sie haben die Erlaubnis von Beamz Support oder einem von Beamz autorisierten Servicepartner.
Das Gerät wird korrekt zurückgesetzt, reagiert jedoch nicht (oder nicht richtig) auf den Controller.	Der Controller ist nicht angeschlossen.Schlechte DMX-Leitung.Die DMX-Leitung hat keinen Abschlusswiderstand.Falsche Adressierung des GerätesEin Gerät ist defekt und stört die Datenübertragung auf der DMX-Leitung.Pin 2 und 3 sind in XLR-Verbindung vertauscht.	Verbinden Sie den Controller.Uberprüften Sie die Anschlüsse und Kabel.Korrigieren Sie schlechte Verbindungen.Reparieren oder ersetzen Sie beschädigte Kabel.Stecken Sie den DMX-Terminator-Stecker in den DMX-Ausgang des letzen Gerätes auf der DMX-Leitung.Uberprüften Sie die Einstellungen der Geräteadresse und des DMX-Modus.Entfern den Sie die DMX IN- und OUT-Stecker aus dem Gerät und verbinden Sie die direkt miteinander, um jeweils ein Gerät zu umgeben, bis der normale Betrieb wiederhergestellt ist.Lassen Sie ein defektes Gerät von einem autorisierten Techniker warten.Uberprüften Sie die Anschlüsse und Kabel.Installieren Sie ein Phasenschieberkabel zwischen den Geräten oder tauschen Sie die Pins 2 und 3 in dem Gerät aus, das sich anders verhält.
Fehler nach dem Zurücksetzen des Geräts	Der Effekt erfordert eine mechanische Anpassung.	Überprüften Sie die Softwareversion und die Fehlermeldungen des Gerätes für weitere Informationen. Wenden Sie sich an den Beamz Support oder an den autorisierten Beamz-Servicepartner.
Kein Lichtaustritt oder Licht ist intermittierend.	Gerät zu heißLEDs defectekDie Stromversorgungseinstellungen passen nicht zur örtlichen Netzspannung unf Frequenz.	Lassen Sie das Gerät abkühlen.Reduzieren Sie die Umgebungstemperatur.Achten Sie auf einen freien Luftstrom um das Gerät herum. Reinigen Sie das Gerät bei Bedarf.Trennen Sie das Gerät und kontaktieren Sie den Beamz Support oder einen von Beamz autorisierten Servicepartner.Trennen Sie das Gerät vom Stromnetz.Uberprüften Sie die Einstellungen und beheben Sie mögliche Fehler.
