GEBRUIKSAANWIJZING VC371 VOLTCRAFT

NL Gebruiksaanwijzing

VC371 40A AC/DC Mini-stroomtang

Bestelnr.: 2893199

1 Inleiding 106
2 Beoogd gebruik.... 106
3 Leveringsomvang 107
4 Gebruiksaanwijzingen voor download 107
5 Beschrijving van de symbolen 107
6 Veiligheidsinstructies 108

6.1 Algemeen.... 109
6.2 Omgang.... 109
6.3 Bedrijfsomgeving.... 109
6.4 Bediening 109
6.5 Batterijen.... 110
6.6 Aangesloten apparaten 110
6.7 Product.... 110
6.8 Meetsnoeren en meetpennen 111

7 Overzicht.... 112

7.1 Product.... 112
7.2 Symbolen op het display 113

8 Batterijen vervangen.... 114
9 Gebruik 115

9.1 Draaiknop.... 115
9.2 AAN/UIT 115
9.3 Automatisch uitschakelen.... 115
9.4 Houdfunctie voor de display.... 116
9.5 Weergave van de maximum- / minimumwaarde.... 116
9.6 Werklamp 116
9.7 Relatieve modus.... 116

10 Meting.... 117

10.1 Stroommeting "A".... 118

10.1.1 Wisselstroom (AC) meten 119
10.1.2 Gelijkstroommeting (DC).... 120

10.2 Voltmeting "V" 121

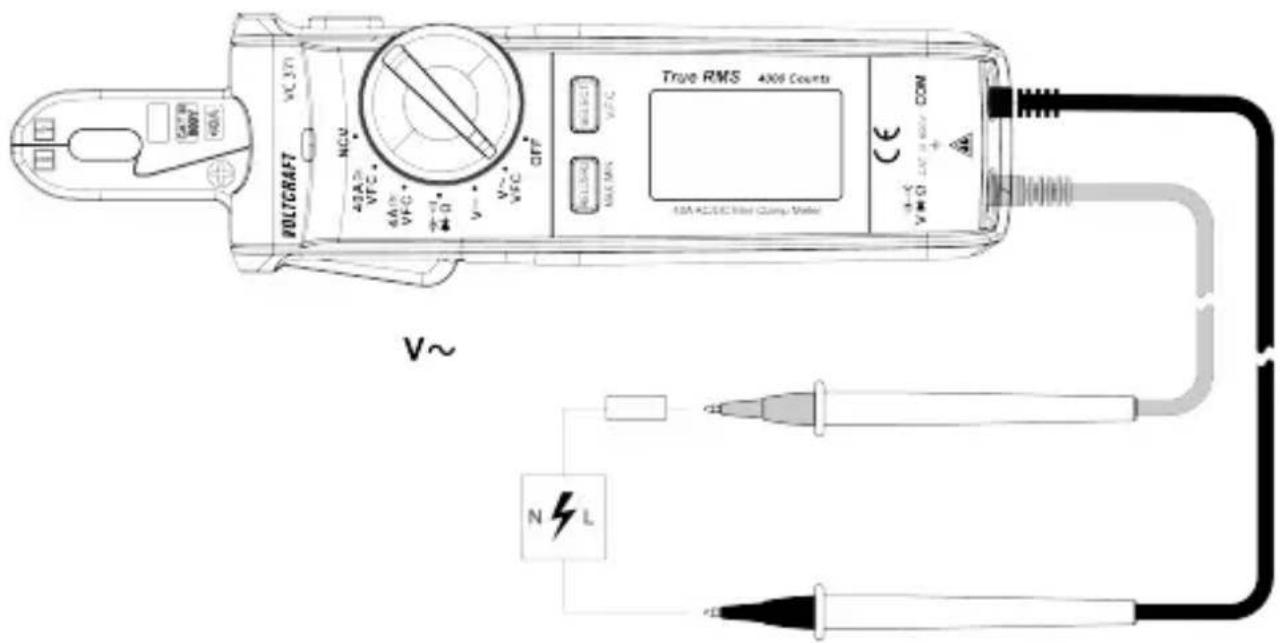

10.2.1 AC-voltmeting.... 121

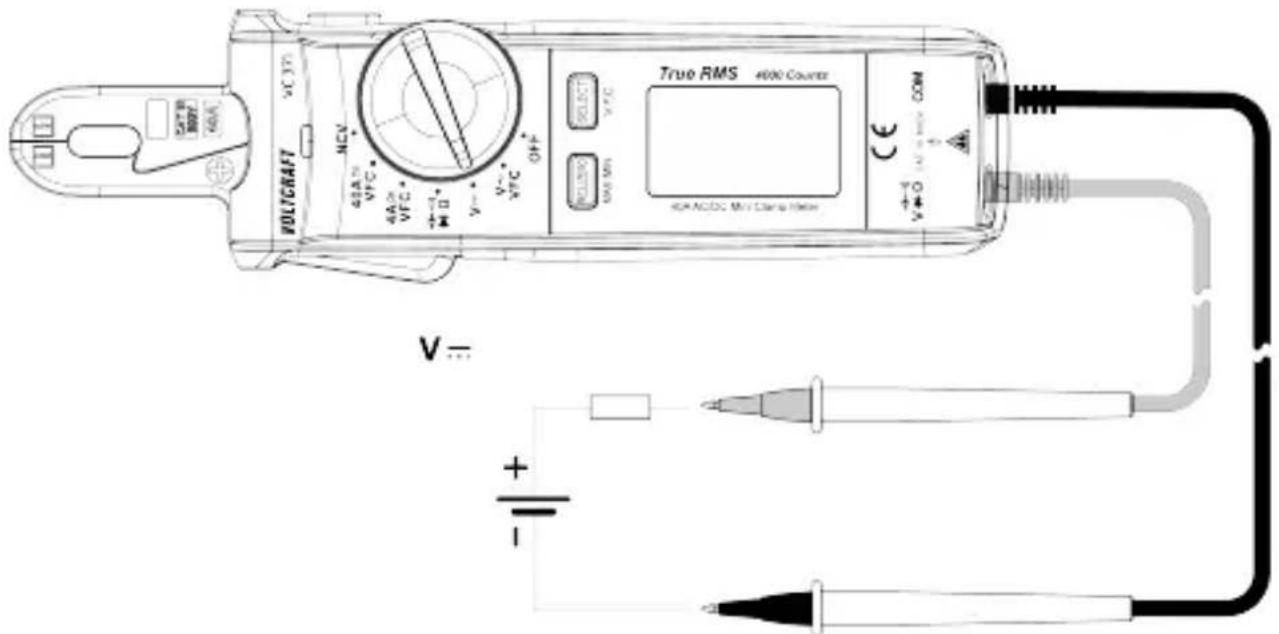

10.2.2 DC-voltmeting 122

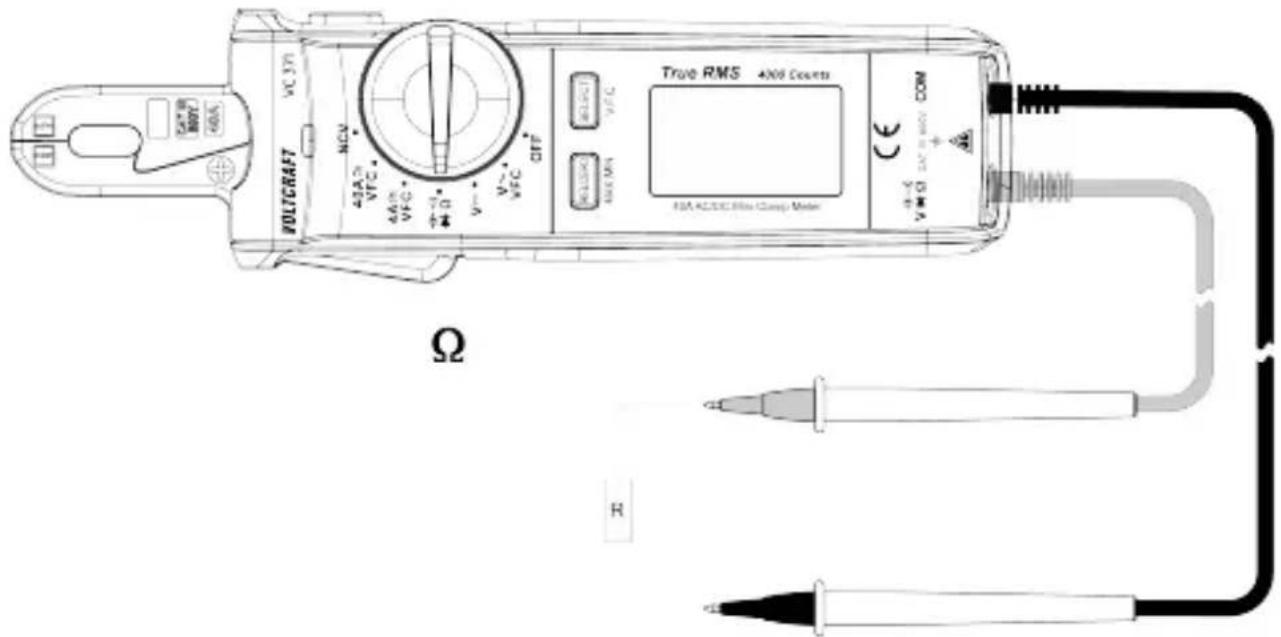

10.3 Weerstandsmeting 123

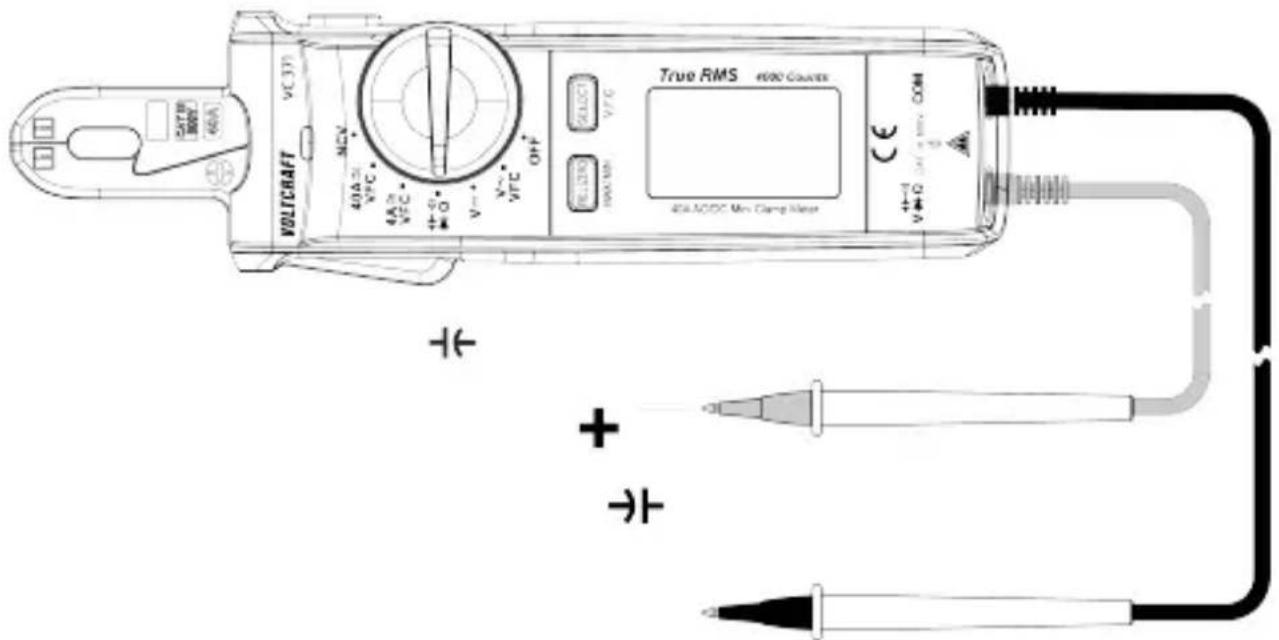

10.4 Capaciteitsmeting.... 124

11 Testen.... 125

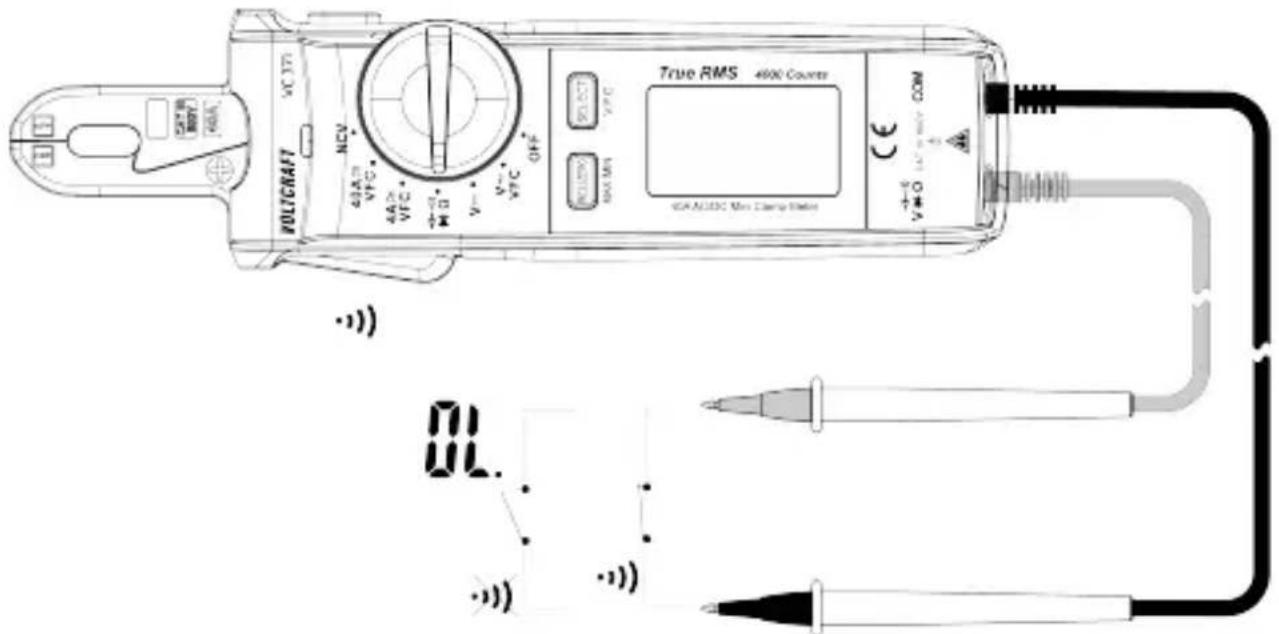

11.1 Continuïteitsmeting.... 126

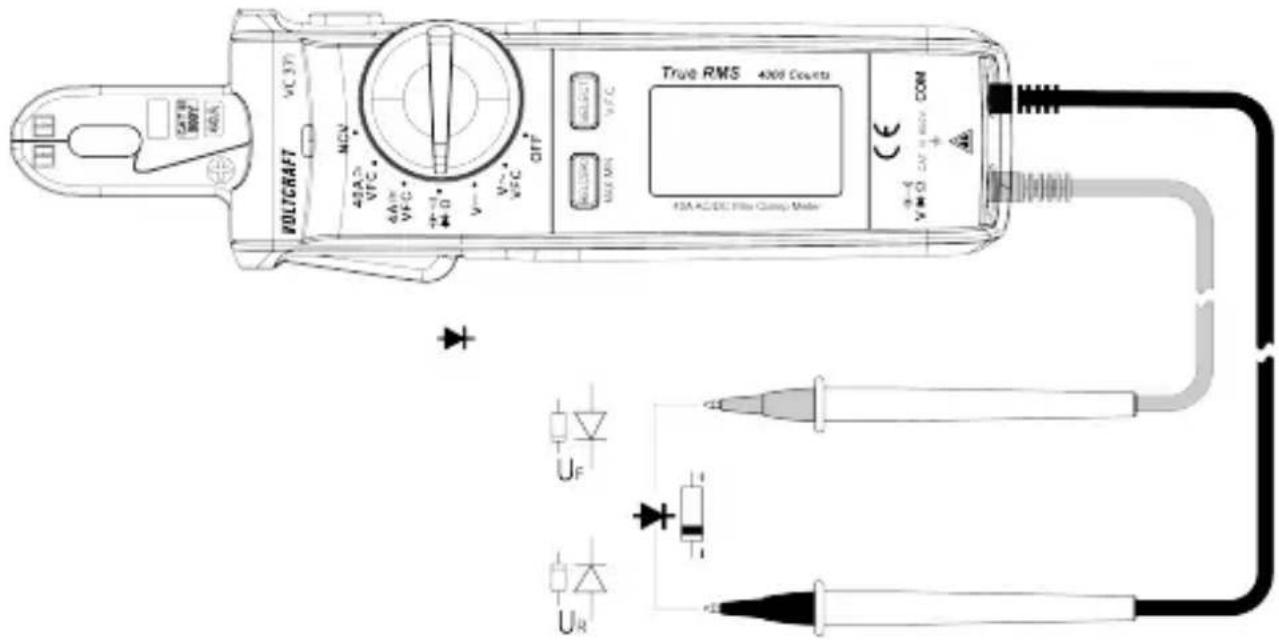

11.2 Diodetest.... 127
11.3 Contactloze voltmeting.... 128

12 Probleemoplossing 129
13 Reiniging.... 129
14 Verwijdering.... 130

14.1 Product.... 130
14.2 Batterijen/accu's 130

Bedankt voor uw aankoop van dit product.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be.

2 Beoogd gebruik

Dit product is een stroomtang die worden gebruikt voor het meten en weergeven van verschillende elektrische parameters.

Het product voldoet aan de veiligheidsvereisten voor elektronische meetapparatuur, EN 61010-1 en EN 61010-2-032.

Het product voldoet aan CAT III 600 V:

MEETCATEGORIE III is van toepassing op test- en meetcircuits die zijn aangesloten op het distributiegedeelte van de laagspanning-netinstallatie van het gebouw.

Het product is ontworpen voor privé- en commercieel gebruik.

In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht genomen te worden.

Het product kan worden gebruikt in scholen en trainingscentra. Het gebruik dient onder toezicht van geschoold personeel te staan.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorge- geven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

3 Leveringsomvang

Product
2 x 1,5 V AAA-batterijen
■ Meetsnoeren met afneembare meetpenpuntdopjes
Opbergtas
- Gebruiksaanwijzing

4 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

5 Beschrijving van de symbolen

Dit product voldoet aan de vereiste CE-normen en aan de toepasselijke Europese (EU) richtlijnen.

Dit product is geëvalueerd op conformiteit in het Verenigd Koninkrijk en voldoet aan de toepasselijke richtlijnen van Groot-Brittannië.

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Beschermingsklasse 2 (dubbel of versterkte isolatie/beschermende isolatie).

Gebruik rond en verwijdering van geleiders onder GEVAARLIJKE spanning is toegestaan. Er moet gebruik worden gemaakt van een persoonlijke beschermingsmiddelen.

CAT III

Kan circuits testen en meten die zijn aangesloten op het distributiege-deelte van de laagspanning-netinstallatie van het gebouw.

Wisselstroom (AC)

Gelijkstroom (DC)

Aardaansluiting

Polariteitsmarkeringen voor gelijkstroommetingen (DC). De symbolen geven de stroomrichting aan voor het meten.

6 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

6.1 Algemeen

• Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
  Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
  Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
  Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

6.2 Omgang

- Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

6.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
- Bescherm het product tegen direct zonlicht.
Schakel het product niet in nadat het van een koude naar een warme omgeving is verplaatst. De condensatie die zich dan vormt, kan het product permanent beschadigen. Laat het product op kamertemperatuur komen voordat u het gebruikt.
- Gebruik het product nooit in de directe nabijheid van krachtige magnetische of elektromagnetische velden, zendantennes of HF-generatoren. Hierdoor kan het product mogelijk niet correct werken.

6.4 Bediening

- Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.

Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

– zichtbaar is beschadigd,

– niet meer naar behoren werkt,

– gedurende een langere periode onder slechte omstandigheden is opgeslagen of

- onderhevig is geweest aan ernstige transportbelasting.

6.5 Batterijen

Zorg ervoor dat de batterijen met de juiste polariteit in het product worden geplaatst.
Haal de batterij uit het apparaat als u van plan bent om het apparaat geduren-de een lange periode niet te gebruiken om schade door lekkage te vermijden. Lekkende of beschadigde accu's of batterijen kunnen bij aanraking met de huid brandwonden veroorzaken. Gebruik bij het hanteren ervan daarom geschikte beschermende handschoenen.
Houd batterijen buiten het bereik van kinderen. Laat batterijen niet rondslingeren omdat er risico bestaat dat ze door kinderen of huisdieren worden ingeslikt.
Alle batterijen dienen op hetzelfde moment te worden vervangen. Door elkaar gebruiken van oude en nieuwe batterijen kan leiden tot lekkage en schade aan het product.
Men mag batterijen niet kortsluiten, uit elkaar halen of in het vuur gooien. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

6.6 Aangesloten apparaten

- Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

6.7 Product

- Controleer voordat u het product gebruikt altijd metingen met een bekende spanningsbron om een veilige werking te garanderen. Als een abnormale of onregelmatige werking wordt vastgesteld:

• Stop onmiddellijk met gebruik
• Laat het product inspecteren door een gekwalificeerde technicus

Zorg er bij het uitvoeren van metingen voor dat er geen voorwerpen tussen de klembekken bekneld raken (zoals kabels).
- Overschrijd nooit de maximaal toegestane meetwaarden.
Risico op een fatale elektrische schok! Het product mag nooit worden gebruikt als de behuizing of het deksel van het batterijvak is geopend.
Risico op een elektrische schok! Wees voorzichtig bij het werken met spanningen van hoger dan 30 V/AC rms (42,4 V piek), 60 V/DC.
Stel de draaiknop vóór elk gebruik in op het juiste bereik/functie.
- Controleer het product vóór elke meting op beschadiging. Voer nooit metingen uit als de isolatie of het product beschadigd is.
Wees uiterst voorzichtig bij het werken in de buurt van blootliggende geleiders of barenstellen, omdat contact kan leiden tot een elektrische schok.
Houd uw vingers tijdens metingen altijd achter de vingerbescherming.

6.8 Meetsnoeren en meetpennen

De spanning tussen de aansluitpunten van de meter en aardpotentiaal mag in CAT III nooit 600 V AC/DC overschrijden.
Sondes die gebruikt worden voor metingen op het STROOMNETWERK moeten voldoen aan de EN 61010-031 norm, nominaal CAT III 600 V, 40 A of beter.
Risico op een elektrische schok! Wees voorzichtig bij het werken met spanningen van hoger dan 30 V/AC rms (42,4 V piek), 60 V/DC.
De meetsnoeren moeten worden losgekoppeld voordat het bereik / de functie wordt gewijzigd.
De snoeren hebben een slijtage-indicator. In het geval van beschadiging, is er een tweede isolatielaag in een andere kleur zichtbaar. Niet gebruiken als dit gebeurt, onmiddellijk vervangen!
Grijp bij het meten niet verder dan de vingerbarrière of greepbereikmarkeringen op de meetpennen.

CAT II CAT III

Bij CAT III metingen moeten meetpennen met afdekdoppen (max. 4 mm vrije contactlengte) worden gebruikt om onbedoelde kortsluiting te voorkomen.

Wanneer u de meetpennen gebruikt zonder afdekdoppen, dan mogen metingen tussen de meter en het aardpotentiaal niet worden uitgevoerd boven meetcategorie CAT II.
■ Voorkom kortsluiting door ervoor te zorgen dat meetpunten/aansluitingen elkaar niet raken tijdens het meten.
- Controleer de meetpennen en meetsnoeren altijd op tekenen van beschadiging voor elk gebruik. Niet gebruiken als ze beschadigd zijn, onmiddellijk vervangen!

7 Overzicht

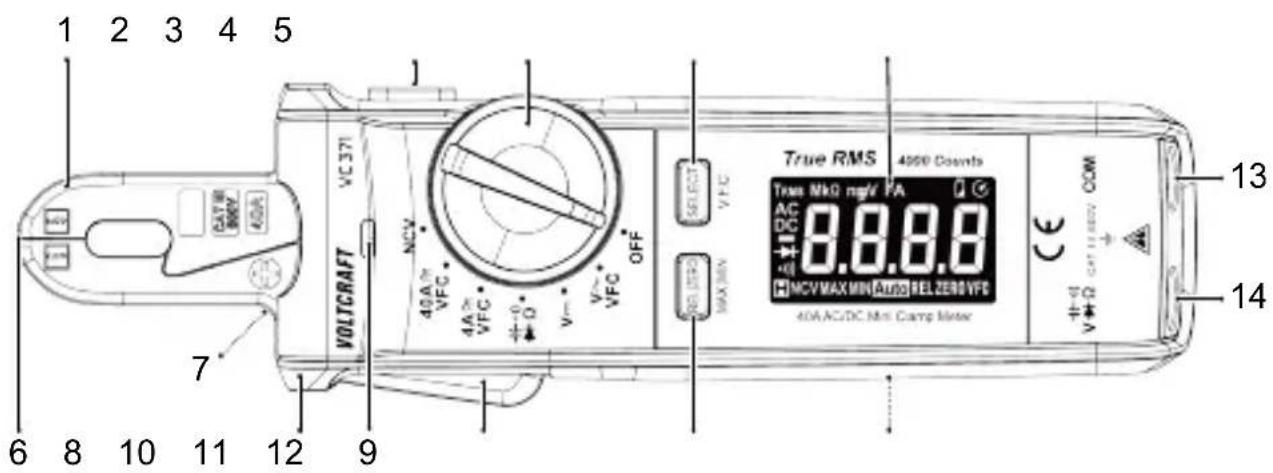

7.1 Product

13 COM-aansluitklem 14 -kaansluitklem

7.2 Symbolen op het display

Symbool Beschrijving
A	Stroom (ampère)
AC	Wisselstroom
DC	Gelijkstroom
NCV	Contactloze spanning
MAX	Maximale waarde
MIN	Minimum waarde
REL	Relatieve modus
	Overbelasting: bereik overschreden
	Automatische uitschakeling actief
TRMS	Meting echt kwadratisch gemiddelde
	Indicator batterij bijna leeg
	Houdfunctie van display actief
ZERO	Zero-positie
	Min-teken
[CKYK]	Automatische bereikselectie is actief
-))	Continuïteitscontrole
	Diodetest
Ω	Ohm (eenheid voor elektrische weerstand)
kΩ, MΩ	Kilo-ohm ( 10^3 ), Mega-ohm ( 10^6 )
V	Volt (eenheid voor elektrische spanning)
mV	Millivolt ( 10^-3 )
A	Ampère (eenheid voor stroomsterktemetingen)
mA, μA	Milliampère ( 10^-3 ), Microampère ( 10^-6 )
nF	Nanofarad ( 10^-9 ), eenheid van elektrische capaciteit
mF, μF	Millifarad ( 10^-3 ), Microfarad ( 10^-6 )
VFC	Laagdoorlaatfilter geactiveerd

8 Batterijen vervangen

Belangrijk:

Een lage batterijspanning kan de nauwkeurigheid van metingen beïnvloeden, wat kan leiden tot een elektrische schok en/of letsel:

• Vervang de batterijen wanneer de indicator voor een lage batterijspanning verschijnt.
• Oplaadbare batterijen worden niet aanbevolen, omdat deze doorgaans een lagere spanning per cel hebben.

Risico op een elektrische schok! Ontkoppel het product van alle invoersignalen voordat u de batterijen vervangt.

Voorwaarden:

De voeding is UIT gezet.

1. Gebruik een kruiskopschroevendraaier om het schroefje van het batterijdeksel te verwijderen.

2. Vervang de batterijen en let daarbij op de polariteit gemarkeerd in het batterijvak.

3. Plaats het deksel terug op het batterijvak en zorg ervoor dat u het schroefje niet te strak aandraait.

9 Gebruik

BELANGRIJK! Houd te allen tijde rekening met de informatie in het hoofdstuk: Veiligheidsinstructies [▶ 108].

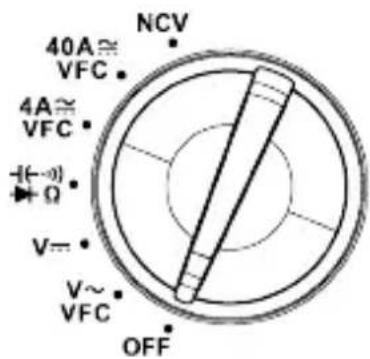

9.1 Draaiknop

Stel de draaiknop vóór elk gebruik in op het juiste bereik/functie.
■ Wanneer u een functie selecteert, klinkt er een geluid en wordt de display bijgewerkt.

9.2 AAN/UIT

• Het product is uitgeschakeld wanneer de draaiknop op de stand OFF staat.
  Schakel het product na gebruik UIT.

9.3 Automatisch uitschakelen

De automatische uitschakeling is standaard actief, wat wordt aangegeven door het symbol.
- Deze energiebesparende functie schakelt het product na ongeveer 15 minuten inactiviteit uit.

De automatische uitschakeling deactiveren:

1. Stel de draaiknop in op OFF.
2. Houd de MAX/MIN-knop ingedrukt en stel de draaiknop vervolgens in op een willekeurige andere stand dan OFF.

→ Het-symbol zal verdwijnen en er klinkt een geluid wanneer gedeactiveerd.

1. De automatische uitschakeling wordt opnieuw geactiveerd nadat het product UIT wordt geschakeld.

9.4 Houdfunctie voor de display

Belangrijk:

– Deze houdfunctie bevriest de display.
- De houdfunctie dient UIT te worden geschakeld voordat u metingen uitvoert.

Houd de HOLD-knop ingedrukt om de houdfunctie van de display AAN/UIT te schakelen.
- Het houdpictogram 📋 verschijnen wanneer de houdfunctie AAN wordt gezet.

9.5 Weergave van de maximum- / minimumwaarde

In deze modus toont de display de "MIN" (minimale) of "MAX" (maximale) gemeten waarde.

1. Houd de REL/ZERO [MAX/MIN] knop ingedrukt om de weergave van de maximum- / minimumwaarde te openen.

2. Druk meerdere keren op de MAX/MIN-knop om tussen de modi te wisselen.

→ De display zal "MAX" of "MIN" tonen om aan te geven welke modus actief is.

1. Houd de MAX/MIN-knop ingedrukt om deze modus af te sluiten.

9.6 Werklamp

Houd de HOLD-knop ingedrukt om de werklamp AAN/UIT te schakelen.

9.7 Relatieve modus

De relatieve modus kan worden gebruikt om differentieelmetingen uit te voeren tussen twee testpunten of om veranderingen in metingen vanaf een gedefinieerd referentiepunt te volgen (zoals lijnverliezen).

1. Selecteer een functie met de draaiknop: V\~, V= 4A≈ 40A≈

2. Voer een meting uit en noteer de weergegeven waarde.

3. Druk op de REL-knop om de relatieve modus te activeren.

→ "REL" verschijnt op de display om aan te geven dat de relatieve modus actief is.

1. Voer nog een meting uit.
   → De display zal het verschil weergeven tussen de nieuwe meting en de aanvankelijke meting.
2. Druk op de REL-knop om de relatieve modus af te sluiten.
3. Schakel het product na gebruik UIT.

10 Meting

GEVAAR

Risico op een elektrische schok!

Overschrijd nooit de maximale toegestane ingangswaarden voor dit product.

Wees voorzichtig wanneer circuits spanningen kunnen bevatten van hoger dan 30 V/AC rms (42,4 V piek), 60 V/DC.

BELANGRIJK! Houd te allen tijde rekening met de informatie in het hoofdstuk: Veiligheidsinstructies [▶ 108].

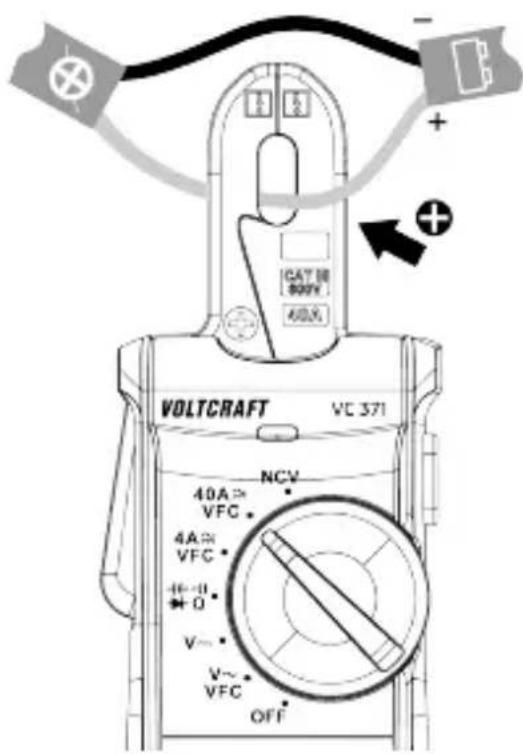

• Voor de beste resultaten moeten geleiders in het midden van de klem worden gehouden.
• De stroommeetklem is gemagnetiseerd en er kan een lage waarde verschijnen, zelfs als er geen geleider vast is geklemd.
• Er mag slechts één geleider vast worden geklemd door de stroommeetklem.

Tips:

CAT BI 300V 4.0kV

Voor lage stroomwaarden kunt u de veldsterkte verhogen tot een meetbaar niveau:

1. Wikkel de geleider rond één zijde van de stroomtang, zoals afgebeeld.
2. Noteer de gemeten stroom.
3. Deel de gemeten stroom door het aantal wikkelingen (spoelen).
   → De daadwerkelijke stroomwaarde is nu afgeleid.

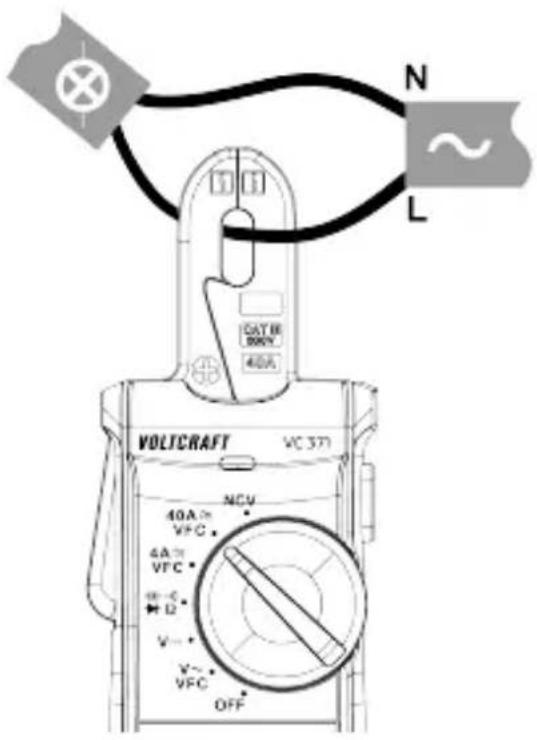

10.1.1 Wisselstroom (AC) meten

Risico op een elektrische schok! Gebruik de klem niet op ongeïsoleerde geleiders.

■ Verwijder de klem van de geleider als (overbelasting) verschijnt op de display.
- Dit product is geschikt voor 50-60 Hz. Overschrijd dit frequentiebereik niet, aangezien hogere frequenties het magnetische circuit gevaarlijk kunnen laten oververhitten.

1. Selecteer een bereik met de draaiknop: 4A\~, 40A\~.
2. (Optionele stap) houd de knop SELECT [V.F.C] ingedrukt om de laagdoorlaatfilter AAN/UIT te schakelen. De display toont "VFC" wanneer het actief is.
3. Klem de kaken rond de te meten geleider.
   → De meting verschijnt op de display.
4. Verwijder de klem na de metingen voor- zichtig van de geleider.
5. Schakel het product na gebruik UIT.

Opmerkingen:

Laagdoorlaatfilter "VFC":

- Deze softwarefilter is alleen van toepassing op AC-bereiken.

- De laagdoorlaatfilter onderdrukt ruis boven 400 Hz.

10.1.2 Gelijkstroommeting (DC)

Risico op een elektrische schok! Gebruik de klem niet op ongeïsoleerde geleiders.

Verwijder de klem van de geleider als (overbelasting) verschijnt op de display.

Opmerkingen:

• Voor gelijkstroommetingen moet de polariteit van de stroomtang overeenkomen met de stroom die door de geleider loopt. Er verschijnt een minteken "-" voor de meting als de polariteit is omgekeerd.
• Polariteitssymbolen ♦ zijn op de voor- en achterkant van de bek aangegeven.

1. Selecteer een bereik met de draaiknop:

4A-40A.

1. Druk op de SELECT knop om de DC-modus te openen.

→ Het display toont "DC".

1. Druk op de ZERO-knop om een nulaf- stelling uit te voeren.

→ De display toont "ZERO".

1. Klem de kaken rond de te meten geleider.

→ De meting verschijnt op de display.

1. Verwijder de klem na de metingen voorzichtig van de geleider.

2. Schakel het product na gebruik UIT.

10.2 Voltmeting "V"

WAARSCHUWING: Neem alle veiligheidsmaatregelen in acht bij het werken onder spanning.

10.2.1 AC-voltmeting

1. Stel de draaiknop in op: V\~

→ Het display toont "AC" and "V".

1. (Optionele stap) houd de knop SELECT [V.F.C] ingedrukt om de laagdoorlaatfilter AAN/UIT te schakelen. De display toont "VFC" wanneer het actief is.
2. Sluit de meetsnoeren aan op de aansluitklemmen:

- Zwart meetsnoer naar de negatieve aansluiting: COM.

- Rood meetsnoer naar de positieve aansluiting: V

1. Raak met de punten van de meetpenpunt het te testen circuit of component aan. Het kan even duren voordat de aflezing stabiel is.

→ De meting verschijnt op het display.
→ Het display toont een pictogram (overbelasting) als het meetbereik wordt overschreden of als het circuit wordt onderbroken.

1. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

Opmerkingen:

Laagdoorlaatfilter "VFC":

• Deze softwarefilter is alleen van toepassing op AC-bereiken.
• De laagdoorlaatfilter onderdrukt ruis boven 400 Hz.

10.2.2 DC-voltmeting

1. Stel de draaiknop in op: V
2. Druk op de SELECT knop om de DC-modus te openen.

→ Het display toont "DC" and "mV".

1. Sluit de meetsnoeren aan op de aansluitklemmen:

- Zwart meetsnoer naar de negatieve aansluiting: COM.

- Rood meetsnoer naar de positieve aansluiting: V

1. Raak met de punten van de meetpenpunt het te testen object aan (bijvoorbeeld circuit, batterij). Het kan even duren voordat de aflezing stabiel is.

→ De meting verschijnt op het display.

→ Het display toont een pictogram (overbelasting) als het meetbereik wordt overschreden of als het circuit wordt onderbroken.

→ Er verschijnt een minteken "-" voor de meting als de polariteit is omgekeerd.

→ De meting verschijnt op het display. → Het display toont een pictogram (overbelasting) als het meetbereik wordt overschreden of als het circuit wordt onderbroken. → Er verschijnt een minteken "-" voor de meting als de polariteit is omgekeerd.

1. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

10.3 Weerstandsmeting

WAARSCHUWING: Test weerstand nooit op een spanningvoerend circuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren voor u gaat meten.

1. Stel de draaiknop in op: Ω.

→ Het display toont "k" of "M + Ω".

1. Sluit de meetsnoeren aan op de aansluitklemmen:

2. Zwart meetsnoer naar de negatieve aansluiting: COM

3. Rode meetsnoer naar de positieve aansluiting: Ω.

4. Raak met de punten van de meetpenpunt het te testen circuit of component aan. Het kan even duren voordat de aflezing stabiel is.

→ De meting verschijnt op het display.

1. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

Tips:

• Controleer de testkabels op continuïteit door ze tegen elkaar aan te raken. De weerstandswaarde moet ca. 0,5 Ω zijn (inherente weerstand van de test-kabels).
• Bij lage weerstandsmetingen (<400 ohm) kunt u de inherente weerstand van de testkabels van de metingen aftrekken. Zie hoofdstuk: Relatieve modus [▶ 116].

10.4 Capaciteitsmeting

WAARSCHUWING: Test weerstand nooit op een spanningvoerend circuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren voor u gaat meten.

VOLTCRAFT VCC 370 40A 21 V°C 4A 20 V°C +/- V-* V-* V°C OFF True RMS 4000 Counter 40A 2000 Min Clamp Meter CE +/- + - + -

1. Stel de draaiknop in op: -1
2. Druk op de SELECT knop totdat "n" en "F" op het display worden weergegeven.
3. Sluit de meetsnoeren aan op de aansluitklemmen:
4. Zwart meetsnoer naar de negatieve aansluiting: COM.
5. Rood meetsnoer naar de positieve aansluiting: -1€
6. Toucheer met de punten van de meetpenpunt over te testen condensator. Het kan even duren voordat de aflezing stabiel is.

→ De meting verschijnt op het display.
→ Het display toont een pictogram (overbelasting) als het meetbereik wordt overschreden of als het circuit wordt onderbroken.

1. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

Tips:

Als de te meten capaciteit ≤1μF is, voer dan een nulafstelling uit om de zwerf-capaciteit in de meetsnoeren en het interne circuit te verwijderen. Dit zal de meetnauwkeurigheid verbeteren.

1. Ga naar de capaciteitsmeetmodus.
2. Druk op de ZERO-knop en de display toont "ZERO".
   → Er werd een nulafstelling uitgevoerd.

11 Testen

GEVAAR

Risico op een elektrische schok!

Overschrijd nooit de maximale toegestane ingangswaarden voor dit product.

Wees voorzichtig wanneer circuits spanningen kunnen bevatten van hoger dan 30 V/AC rms (42,4 V piek), 60 V/DC.

BELANGRIJK! Houd te allen tijde rekening met de informatie in het hoofdstuk: Veiligheidsinstructies [▶ 108].

11.1 Continuiteitsmeting

WAARSCHUWING: Test weerstand nooit op een spanningvoerend circuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren voor u gaat meten.

True RMS 4000 Counts VCC173 VOLTCAFT NCV 45A VTC 4A VTC +2 M B V- V- VTC OFF SELECT VTC RUX MAX M1 CE V+O 6A/ACDC Max Clamp Meter 0L. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - VCC173

1. Stel de draaiknop in op: .))
2. Druk op de SELECT knop totdat het display " -"weergeeft.

3. Sluit de meetsnoeren aan op de aansluitklemmen:

4. Zwart meetsnoer naar de negatieve aansluiting: COM.

5. Rood meetsnoer naar de positieve aansluiting: -)))

6. Raak met de punten van de meetpenpunt het te testen circuit of component aan.

→ Er klinkt een constante toon als de weerstand <10 Ω is.
→ Het display toont een pictogram (overbelasting) als het meetbereik wordt overschreden of als het circuit wordt onderbroken.

1. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

11.2 Diodetest

WAARSCHUWING: Test weerstand nooit op een spanningvoerend circuit. Schakel het circuit spanningsloos en ontlaad alle condensatoren voor u gaat meten.

1. Stel de draaiknop in op:

2. Druk op de SELECT knop totdat het display " "weergeeft.

3. Sluit de meetsnoeren aan op de aansluitklemmen:

4. Zwart meetsnoer naar de negatieve aansluiting: COM.

5. Rood meetsnoer naar de positieve aansluiting:

6. Plaats de meetpenpunten over de te testen diode.

→ Doorlaatmetingspanning: verschijnt op het display als een volt-aflezing.

→ Omgekeerde-meetspanning: verschijnt op het display als "5".

→ Een defecte diode (onderbroken): verschijnt op het display als "B".

1. Koppel de meetsnoeren los en schakel de voeding na gebruik UIT.

11.3 Contactloze voltmeting

De contactloze spanningsdetectiefunctie (NCV) kan AC-spanning op geleiders detecteren zonder deze aan te raken.

Wegens de uiterst gevoelige sensor kan statische elektriciteit of andere energie-bronnen de sensor activeren. Dit is een normale werking.

Risico op een elektrische schok!

Test de spanningsdetector vóór gebruik altijd op een bekend stroomcircuit om een veilige werking te garanderen.
De detectie kan worden beïnvloed door het type en de dikte van de isolatie en de afstand tot de spanningsbron
- Verifieer metingen altijd met behulp van meetkabels voordat u circuits aanraakt die mogelijk onder spanning staan.

1. Stel de draaiknop in op: NCV.
   → "NCV" en "EF" zullen op de display verschijnen.
2. Houd de sensortip dicht bij de geleider.
   → Als er AC-spanning aanwezig is, zal de driekleurige led oplichten en klinkt er een geluid.
3. Als de gedetecteerde spanning verhoogt:
   → het product begint sneller te piepen.
   → de driekleurige led springt op groen → geel → rood.
4. Schakel het product na gebruik UIT.

12 Probleemoplossing

Probleem Mogelijke oorzaak Aanbevolen oplossing
3x pieptonen en vervol-gens UIT	Batterijen bijna leeg Zie hoofdstuk: Batterijen vervangen [▶ 114]
Display toont: "ErrE" Systeemfout Schakel het product op-nieuw in
Grote rustwaarde na uit-voer van DC-nulafstelling	Remanentie (restmagnetisme van de meetspoel)	Schakel kort op de AC-meetfunctie (A)

13 Reiniging

Risico op een elektrische schok! Koppel het product los van alle invoersignalen en schakel deze UIT voorafgaand aan reiniging.

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
  – Dompel het product niet in water.

Maak het product schoon met een schoon, pluisvrij en antistatisch doekje. Indien nodig wat vochtig maken.

- Controleer of het contactvlak van de klem schoon is. Vastzittend vuil of puin kan tot meetfouten leiden.

14 Verwijdering

14.1 Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de te-rugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

14.2 Batterijen/accu's

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Stroomvoorziening.... 2x AAA 1,5 V batterijen

Meetcategorieën..... CAT III 600 V

Stroommeting .... max. 40 A (AC/DC)

Display.... 4000 tellingen (2 – 3 vernieuwingen/sec.)

Openingsbereik van klem...... breedte: max. 5,5 mm, hoogte: max. 13 mm

Automatische uitschakeling..... ca. 15 min.

Type display .... EBTN

Hoogte bij gebruik...... max. 2000 m (boven zeeniveau)

Bedrijfsomstandigheden...... 0 tot +28 °C, ≤95 % RV (niet condenserend)

+28 tot +40 °C, ≤75 % RV (niet condenserend)

+40 tot +50 °C, ≤45 % RV (niet condenserend)

Opslagomstandigheden....-10 tot +50 °C, ≤80 % RV (niet condenserend)

Afmetingen (B x H x D).... 188 x 51 x 36 mm

15.2 Meetsnoeren en meetpennen

Nominale spanning..... CAT III 1000 V

Nominale stroom 10 A

Beschermingsklasse...... II

15.3 Specifications

15.3.1 Nauwkeurigheid

Gespecificeerde nauwkeurigheid ± (% van de lezing + weergavefouten in tel-lingen).
Nauwkeurigheid blijft 1 jaar lang behouden bij +23 °C (± 5 °C), ≤75 % RV (niet-condenserend).
- Temperatuurcoëfficiënt: +0,1 x (gespecificeerde nauwkeurigheid) / 1 °C.
- Om verstoorde metingen te voorkomen, dient u het product niet te gebruiken in omgevingen met elektromagnetische veldsterktes >1 V/m (±5%).

15.3.2 Kalibratie

• Het aanbevolen interval voor kalibratie is 1 jaar.
• Kalibratie mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

15.3.3 Wisselstroom (AC)

Bereik Resolutie Nauwkeurigheid*
4,000 A 0,001 A ±(4,0 % +10)		met een laagdoorlaatfilter (VFC) ±(6,0 % + 20)
40,00 A 0,01 A ±(4,0 % +9)		met een laagdoorlaatfilter (VFC) ±(6,0 % + 20)
*Nauwkeurigheid: 5 - 100 % van het meetbereikOverbelastingsbeveiliging: 600 V 40 AFrequentiebereik: 50-60 HzToegestane weergave met ongebruikte meetinvoer: ≤5 tellingen (klem gesloten)
Echte RMS-crestfactor (CF) voor niet-sinusvormige signalen: max. 3,0:Crestfactor 1,0 – 2,0: +4 % afwijkingCrestfactor 2,0 – 2,5: +5 % afwijkingCrestfactor 2,5 – 3,0: +7 % afwijking

15.3.4 Gelijkstroom (DC)

Bereik Resolutie Nauwkeurigheid*
4,000 A 0,001 A ±(3,5 % +9)
40,00 A 0,01 A ±(3,5 % +5)
*Nauwkeurigheid: 5 - 100 % van het meetbereik; na een geslaagde nulafstellingOverbelastingsbeveiliging: 600 V, 40 A

15.3.5 AC-spanning

Bereik Resolutie Nauwkeurigheid*
4,000 V 0,001 V ±(1,2 % +5)
40,00 V 0,01 V ±(1,5 % +5)

Bereik Resolutie Nauwkeurigheid*
400,0 V 0,1 V ±(1,5 % +5)	met een laagdoorlaatfilter (VFC) ±(4,0 % + 10)
600 V 1 V ±(2,0 % +5)	met een laagdoorlaatfilter (VFC) ±(4,0 % + 10)
*Nauwkeurigheid: 5 - 100 % van het meetbereikOverbelastingsbeveiliging: 600 VFrequentiebereik: 45-400 HzImpedantie: ≥10 MΩToegestane weergave met ongebruikte meetinvoer: ≤5 tellingen (klem gesloten)
Echte RMS-crestfactor (CF) voor niet-sinusvormige signalen: max. 3,0:Crestfactor 1,0 – 2,0: +4 % afwijkingCrestfactor 2,0 – 2,5: +5 % afwijkingCrestfactor 2,5 – 3,0: +7 % afwijking

15.3.6 DC-spanning

Bereik Resolutie Nauwkeurigheid*
400,0 mV 0,1 mV ±(0,8 % +8)
4,000 V 0,001 V ±(1,2 % +5)
40,00 V 0,01 V ±(1,2 % +5)
400,0 V 0,1 V ±(1,2 % +5)
600 V 1 V ±(1,5 % +5)
*Nauwkeurigheid: 5 - 100 % van het meetbereikOverbelastingsbeveiliging: 600 VImpedantie:≥10 MΩ

Bereik Resolutie	Nauwkeurigheid*
■ Toegestane weergave met ongebruikte meetinvoer: ≤5 tellingen (klem gesloten)

15.3.7 Weerstand

Bereik Resolutie Nauwkeurigheid*
400,0 Ω 0,1 Ω ±(1,2 % +5)
4,000 kΩ 0,001 kΩ ±(1,0 % +5)
40,00 kΩ 0,01 kΩ ±(1,2 % +5)
400,0 kΩ 0,1 kΩ ±(1,2 % +5)
4,000 MΩ 0,001 MΩ ±(1,2 % +5)
40,00 MΩ 0,01 MΩ ±(2,0 % +5)
*Nauwkeurigheid: 5 - 100 % van het meetbereik, <400 Ω na een geslaagde nul-afstellingOverbelastingsbeveiliging: 600 VMeetspanning: ca. 0,5 V

15.3.8 Capaciteit

Bereik Resolutie	Nauwkeurigheid*
4,000 nF 0,001 nF	± (4,0 % + 10)
40,00 nF 0,01 nF	± (4,0 % + 5)
400,0 nF 0,1 nF	± (3,0 % +5)
4,000 μF 0,001 μF	± (3,0 % +5)
40,00 μF 0,01 μF	± (3,0 % +5)
100,0 μF 0,1 μF	± (5,0 % +10)
*Nauwkeurigheid: 10 - 100 % van het meetbereik, ≤ 1 μF na een geslaagde nul-afstellingOverbelastingsbeveiliging: 600 V
■ Meetspanning: ca. 0,5 V
■ Toegestane weergave met ongebruikte meetinvoer: ≤5 tellingen (klem gesloten)

15.3.9 Diodetest

Testspanning Resolutie
Ca. 3,2 V 0,001 V
■ Overbelastingsbeveiliging: 600 V■ Teststroom: ≤1,7 mA

15.3.10 Akoestische continuïteitstest

Testspanning Resolutie
Ca. 1 V 0,1 Ω
Overbelastingsbeveiliging: 600 VMeetbereik: max. 400 ΩTeststroom: <0,4 mA

15.3.11 Contactloze voltmeting (AC)

Testspanning Afstand
≥100 V/AC max. 5 mm
■ Frequentie: 50-60 Hz

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
